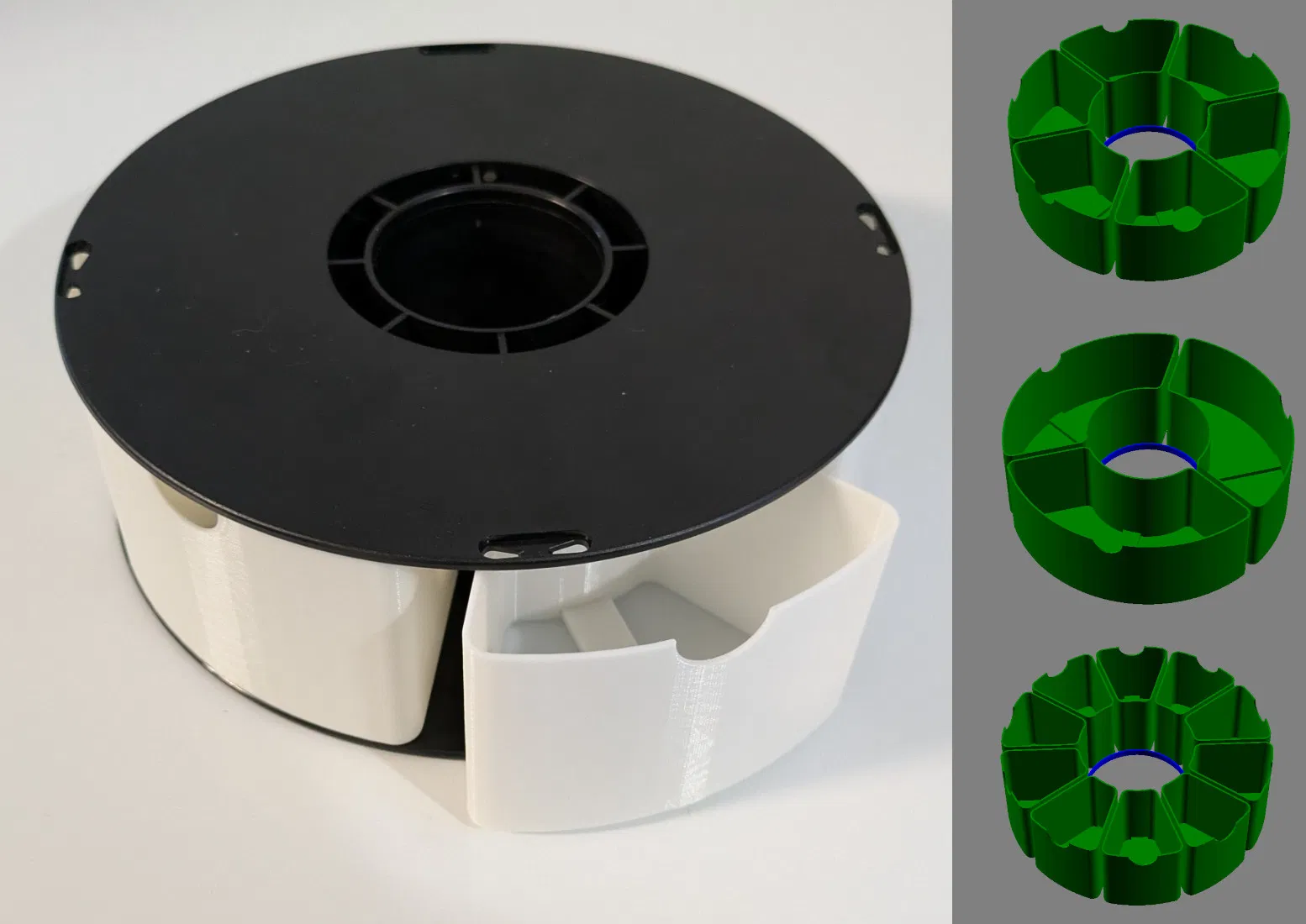

Ngăn kéo cuộn dây Parametric

Cập nhật 2025-06-01: Đã thêm file STL cho cột cuộn dây để cho phép xếp chồng cuộn dây. Chúng được thiết kế để phù hợp với nhiều loại chiều rộng cuộn dây và đường kính trục khác nhau.

Tôi có một đống cuộn dây filament cũ, và muốn biến chúng thành các tủ đựng đồ. Tuy nhiên, vấn đề là mỗi cái tôi có dường như có kích thước hơi khác nhau. Đường kính trục lớn hơn hoặc nhỏ hơn một chút, hoặc khoảng cách giữa các vành chỉ hơi khác.

Và, vâng, tôi biết có rất nhiều mẫu ngoài kia dành cho ngăn kéo cuộn dây, nhưng tôi muốn:

• Có thể tùy chỉnh để phù hợp với mọi cuộn dây
• Ngăn kéo có thể tháo rời (không có bản lề)
• Chỉ định số lượng ngăn kéo
• Trộn và kết hợp các kích cỡ ngăn kéo
• Dễ in
• Không yêu cầu phần cứng hoặc sửa đổi thêm

Vì vậy, đây là cách tôi làm điều đó…

LƯU Ý: Các file STL được đăng ở đây chỉ là ví dụ. Đây là những gì tôi đã sử dụng cho một cuộn dây Hatchbox mà tôi có. Chúng gần như chắc chắn sẽ không phù hợp với những gì bạn có.

Đo đạc

Để có được những cái vừa vặn, bạn sẽ cần đo đạc:

• od: Đây là đường kính của vành. Có lẽ khoảng 200mm.
• id: Đây là đường kính của trục. Có lẽ khoảng 80mm. Đo cái này cẩn thận và, nếu không chắc chắn, hãy dùng một con số lớn hơn một chút so với những gì bạn đã đo.
• ht: Đây là khoảng cách giữa các vành. Có lẽ khoảng 60mm. Đo cái này cẩn thận và, nếu không chắc chắn, hãy dùng một con số nhỏ hơn một chút so với những gì bạn đã đo.

Nhập các con số này vào OpenSCAD:

Bây giờ, bạn có một số tham số khác để tùy chỉnh:

• n (số lượng ngăn kéo) - có thể từ 3 đến 12, tùy thuộc vào kích thước ngăn kéo bạn muốn
• th - độ dày tường của ngăn kéo; mặc định là 1.2mm
• r - bán kính góc của ngăn kéo; mặc định là 6mm
• gap - khoảng trống xung quanh mỗi ngăn kéo; mặc định là 1mm; LƯU Ý: khoảng cách giữa các ngăn kéo liền kề sẽ gấp đôi giá trị này

Tạo mô hình

Tham số part chỉ định mô hình nào sẽ được hiển thị. Có một số tùy chọn:

• drawer - hiển thị một ngăn kéo
• spider - hiển thị một vòng tròn đầy đủ các thanh ray ngăn kéo
• rail - hiển thị một thanh ray đơn (hữu ích nếu bạn muốn trộn và kết hợp các kích cỡ ngăn kéo khác nhau)
• set - một ngăn kéo cộng với thanh ray của nó
• assembled - một con nhện cộng với một bộ ngăn kéo đầy đủ; cái này về mặt kỹ thuật có thể in cùng nhau (tôi chưa thử, nên bạn tự chịu rủi ro)
• exploded - một bộ đầy đủ với một ngăn kéo mở; cho mục đích trực quan hóa

In ấn

Mô hình không yêu cầu vật liệu hỗ trợ. In bằng PLA là được.

Lắp ráp

Con nhện có một khe hở nhỏ. Điều này cho phép bạn trượt nó quanh trục và dán nó vào vị trí (tôi đã dùng một vài giọt keo siêu dính). Tôi đã dùng một dây rút để giữ nó vào trục trong khi keo khô.

Sau khi keo khô, bạn có thể trượt các ngăn kéo vào vị trí.

Cải tiến trong tương lai

Có một vài điều tôi có thể nghĩ đến có thể hữu ích:

• Sửa đổi hình dạng thanh ray để ngăn kéo đóng lại với tiếng click
• Thêm các tùy chọn cho các loại tay nắm ngăn kéo khác nhau
• Thêm bộ ghép nối để xếp chồng
• Thêm đế xoay
