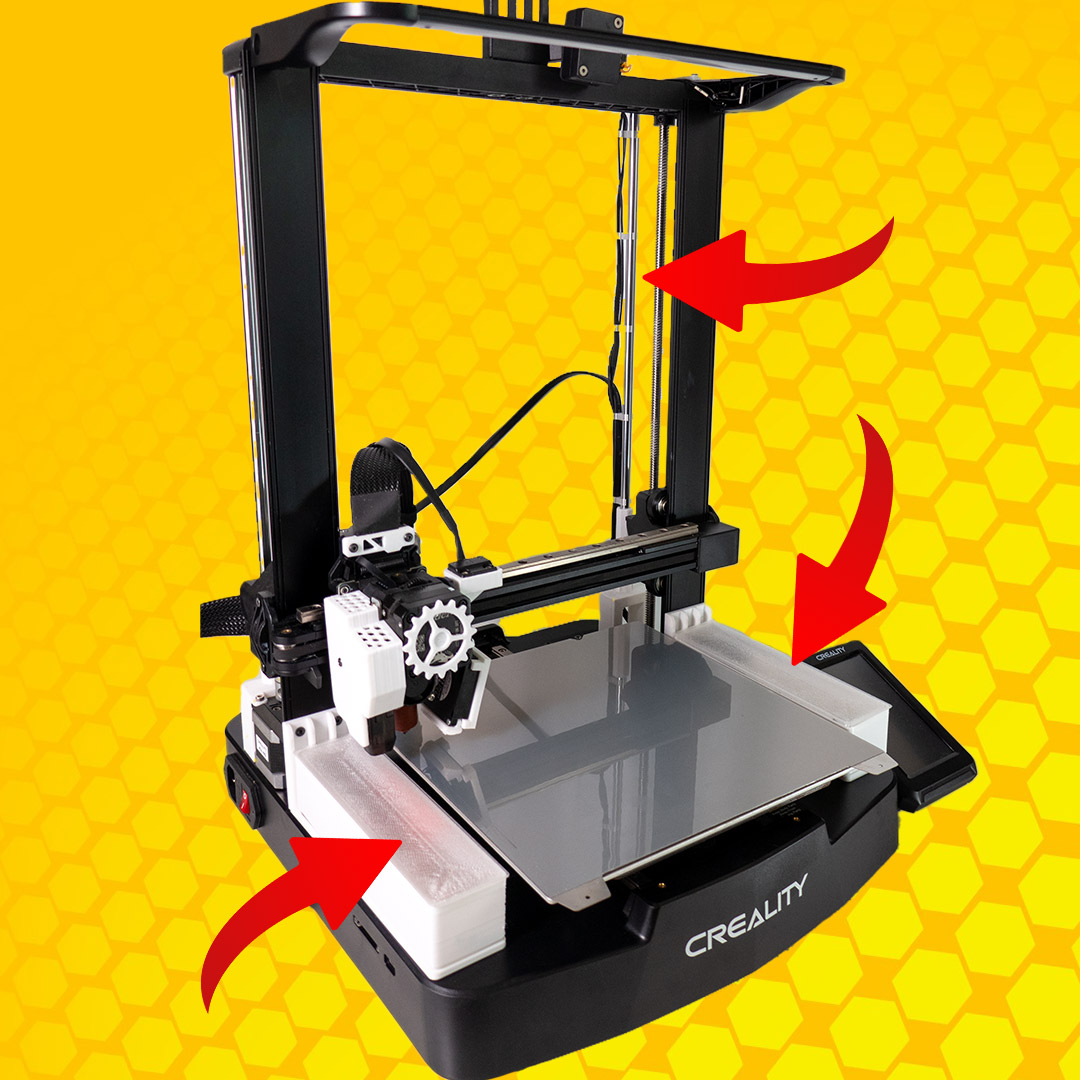

Giá đỡ trục Z Ender 3 V3 SE kèm Hộp đựng Gridfinity

TỔNG QUAN NHANH

• Cố định trục Z của máy Ender 3 V3 SE, thêm ngăn chứa đồ và quản lý dây cáp.
• Không cần khoan, không cần đục lỗ, không cần chèn nhiệt.
• Dễ dàng và nhanh chóng để lắp đặt, chia làm 4 phần -
  • A) Hộp đựng phía trước
  • B) Thanh giằng phía sau
  • C) Kẹp cáp - Tùy chọn
  • D) Dẫn hướng dây tóc - Tùy chọn
• Bạn có thể gắn hộp đựng phía trước mà không cần thanh giằng phía sau, và ngược lại.

Chưa thử nghiệm trên máy Ender 3 V3 KE, nhưng có lẽ sẽ vừa vì kích thước tương tự nhau.

KHUYẾN NGHỊ CÀI ĐẶT IN

• PETG (PLA chịu lực cũng có thể dùng được).
• Độ điền đầy (infill) 30-50%. Ít nhất 3 lớp tường, 3 lớp vỏ.
• Chiều cao lớp (layer height) 0.2-0.24mm.
• Cần một chút hỗ trợ cho các lỗ vít trên tấm trên cùng (Phần B & D).

DANH SÁCH LINH KIỆN (LIÊN KẾT LIÊN KẾT)

Đây là các liên kết liên kết của tôi, chúng không tốn thêm chi phí. Nhưng tôi sẽ nhận được một khoản hoa hồng nhỏ cho mỗi đơn hàng, giúp bù đắp một số chi phí cho các dự án tương lai của tôi.

• Bộ vít M3
• Băng dính hai mặt
• 2 X Thanh ABS 8mm (Nếu bạn không có thanh trục Y, hãy cắt chúng xuống còn 34 cm)
• Ống Teflon (tùy chọn)
• Giá đỡ cuộn dây tóc (tùy chọn)

A) HỘP ĐỰNG PHÍA TRƯỚC

Bạn sẽ cần:

• 2 X Vít M3-6
• Băng dính hai mặt

In 4 bộ phận:

• 1 X Giá đỡ bên trái
• 1 X Giá đỡ bên phải
• 2 X Tấm đế

Có 2 phiên bản tấm đế, Gridfinity và Lego. Gridfinity là 1X4 và Lego là 6X20. Lưu ý, tôi chưa thử nghiệm tấm đế Lego.

P.S. Một lời giới thiệu nhỏ - Giá đỡ hình tam giác này có vẻ là một lựa chọn thay thế tốt nếu bạn không cần hộp đựng phía trước.

B) THANH GIẰNG TRỤC Z PHÍA SAU

Bạn sẽ cần:

• 2 X Thanh trục Y (Đường kính 8mm, Dài 34cm).
• 2 X Vít M3-12
• 4 X Vít M3-8
• Băng dính hai mặt

Tôi đã nâng cấp trục Y của mình lên thanh ray tuyến tính và tái sử dụng các thanh để giằng trục Z. Một lựa chọn khác là bạn có thể mua các thanh ABS giá rẻ từ Amazon/AliExpress/eBay.

In 4 bộ phận:

• 1 X Đế dưới bên trái
• 1 X Đế dưới bên phải
• 1 X Tấm trên bên trái
• 1 X Tấm trên bên phải

Có 3 phiên bản tấm trên cùng.

• “Thông thường”: Sử dụng những tấm này nếu bạn không có đèn LED lắp trên đỉnh
• “LED”: Sử dụng những tấm này nếu bạn đã lắp đèn LED trên đỉnh.
• “Dẫn hướng dây tóc”: Nếu bạn muốn đặt cuộn dây tóc sang bên, hãy sử dụng các tấm trên cùng ở phần D thay thế.

C) KẸP CÁP - TÙY CHỌN

• C-ROUND-X là các kẹp gắn vào thanh 8mm.
• C-OCTA-X là các kẹp gắn vào “đế bát giác” phía dưới.

D) DẪN HƯỚNG DÂY TÓC - TÙY CHỌN

Bạn sẽ cần:

• Đặt cuộn dây tóc ở đâu tùy thích - Giá đỡ cuộn dây, máy sấy, hộp đựng khô, v.v.
• Ống Teflon (1m là đủ)

In 2 bộ phận:

• “Tấm trên cùng có dẫn hướng dây tóc” - Bên trái hoặc bên phải, tùy bạn.
• Bộ phận trung tâm.
  • D-CENTER-GUIDE: Nếu bạn không có cảm biến hết dây tóc (runout sensor).
  • D-CENTER-SENSOR: Giá đỡ cảm biến hết dây tóc.

“Lắp đặt”:

• Gắn tấm trên cùng.
• Tháo giá đỡ cuộn dây tóc nguyên bản, thay thế bằng bộ phận dẫn hướng trung tâm hoặc giá đỡ cảm biến.
• Cắm một đầu ống Teflon vào tấm trên cùng, đầu kia vào bộ phận trung tâm.

CÔNG NHẬN

• Tấm Gridfinity được tạo bằng -
• Tấm Lego được tạo bằng - https://www.thingiverse.com/thing:3867358
