Chân đế Z cho Ender 3 V3 KE/SE
- Lượt tải
- 446
- Lượt thích
- 120
- Lượt coi
- 4.084
- Bản remix
- 0
- Bình luận
- 0
File 3 129,5 KB
- Base_Bracket_1766654932.stlSTL · 17,1 KB
- Brace_1766654932.stlSTL · 35,6 KB
- Z_Bracket_1766654933.stlSTL · 76,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #176644
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả
Tui thấy cái trục Z của con KE tui bị lắc lư quá trời nên tui mới thiết kế cái này nè, nó được làm ra để in không cần support và đã được định hướng sẵn để có độ cứng tốt nhất.
Nó khá là to và tốn khá nhiều nhựa để in, nhưng mà lắp vô rồi thì cũng cứng cáp lắm.
Độ dung sai khá là thấp và máy in của bạn phải được cân chỉnh tốt thì mới lắp ráp được và giữ độ cứng.
Nó được thiết kế để lắp vô mà không cần bắt vít hay khoan gì hết, và hoàn toàn có thể tháo ra được luôn.
Cách sử dụng:

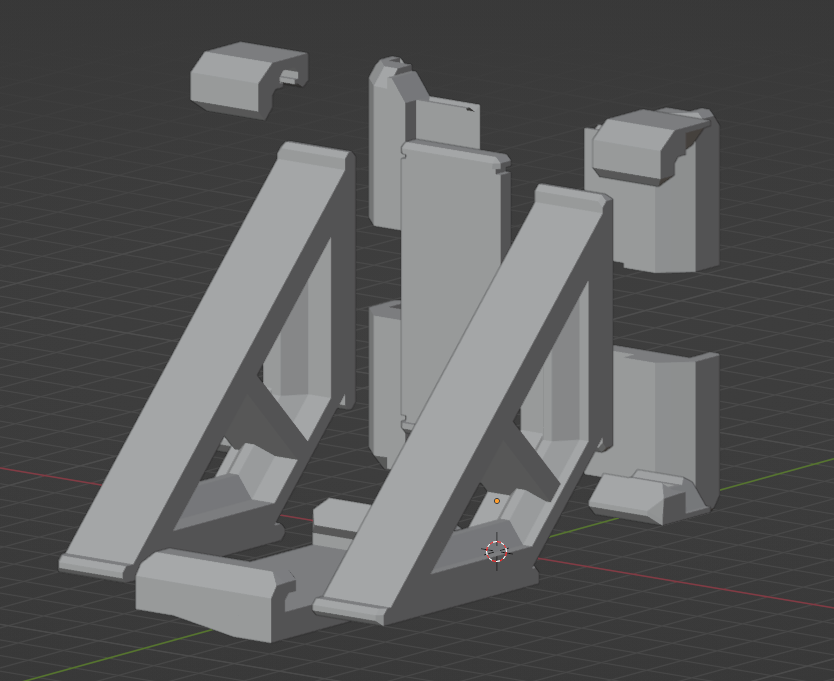

In hai cái brace và một cái Z bracket, chúng đối xứng nhau và dùng được cho cả hai bên, cái đế có độ dốc nhẹ để khớp với đế của con KE/SE và cả hai bên đều có trong file.

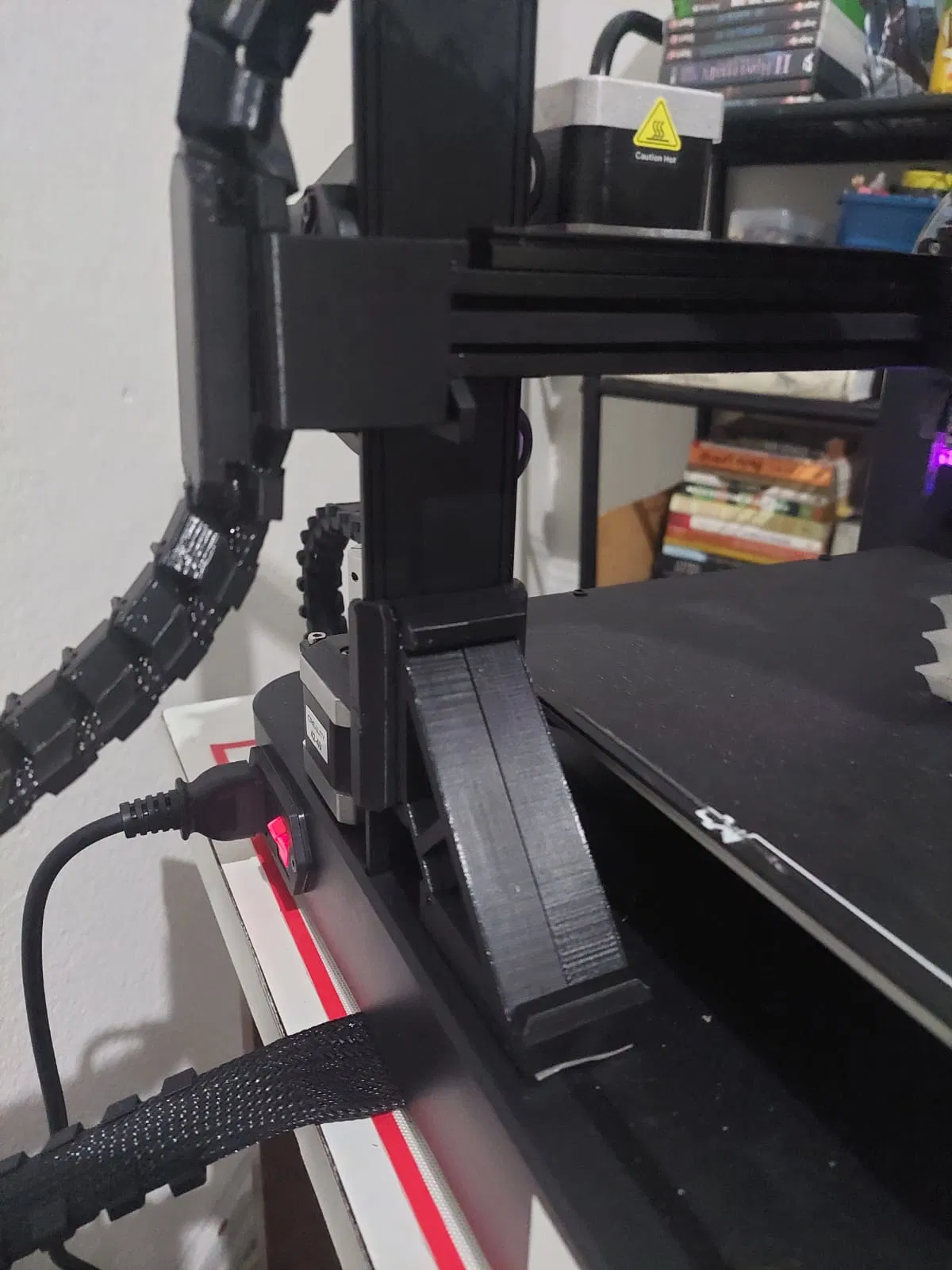

1 - Lắp ráp bắt đầu với cái Z bracket rồi nối Z bracket với cái đế bracket bằng mấy cái brace.
2 - Dán một ít băng keo hai mặt lên cái đế, gắn nó vào thanh nhôm Z và trượt xuống để đảm bảo đế được dán đúng chỗ.
3 - Rồi ghi chú lại vị trí của Z bracket và tháo mấy cái brace ra bên hông.
4 - Đặt một lớp mỏng xốp giữa Z bracket và thanh nhôm Z rồi gắn vô lại đúng vị trí như bước 3, cái này sẽ giúp nó bám chắc hơn vào thanh nhôm Z.
5 - Trượt mấy cái brace vô lại vị trí từ bên hông.
Bạn có thể dùng keo để dán mọi thứ lại với nhau nhưng như vậy sẽ rất khó tháo brace ra sau này, và nếu bản in của bạn đủ khít thì nó đã đủ chắc để hỗ trợ tốt mà không cần keo.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 129,5 KB
- File lớn nhất
- 76,8 KB
