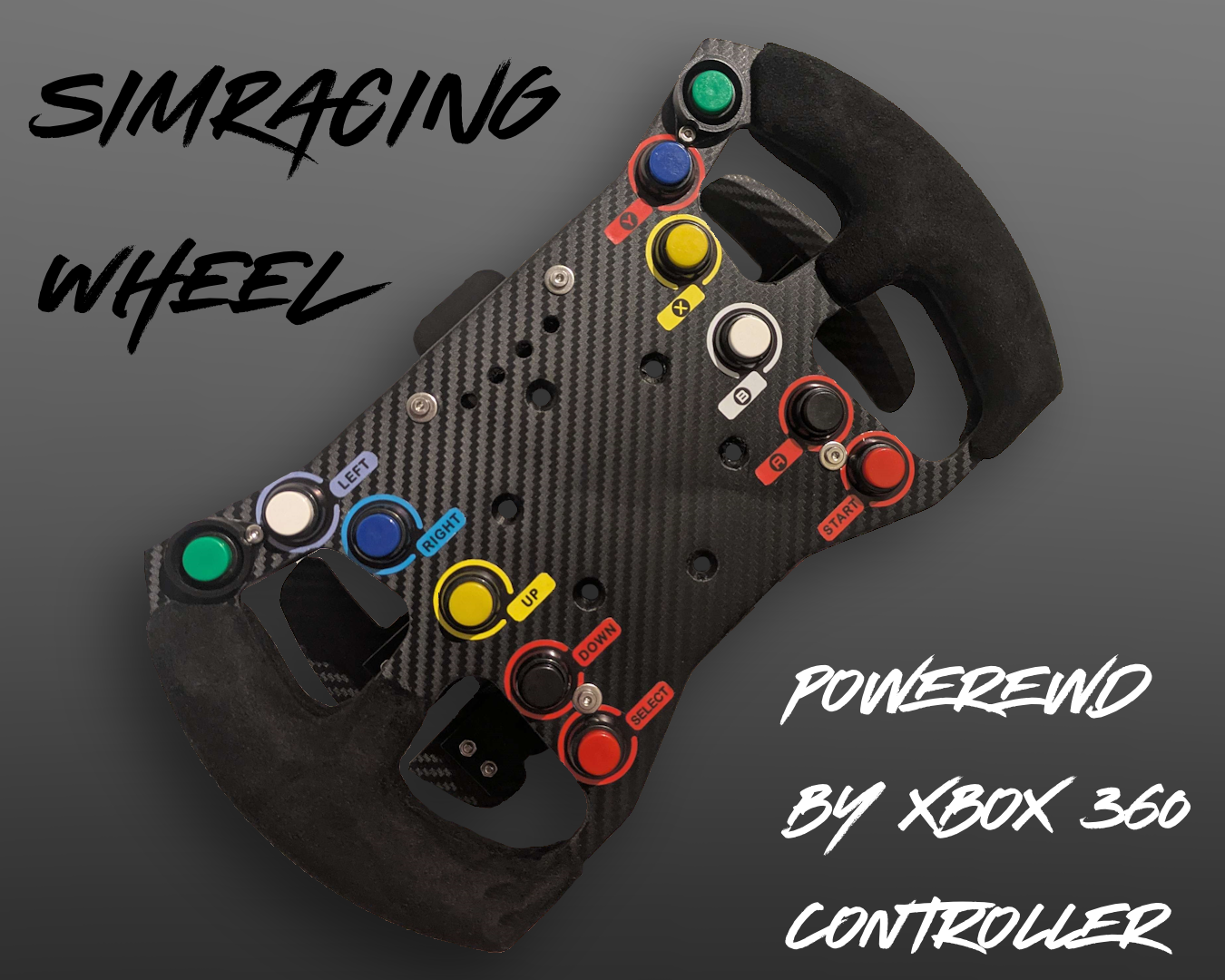

Vô lăng DTM Dùng Bo Mạch Xbox 360

Dự án này là gì?

Lưu ý, dự án này chỉ dành cho vô lăng, không bao gồm cả trục lái!

Dự án này bắt đầu sau khi tôi vừa tự chế tạo cho mình một trục lái FFBeast. Và mặc dù nó rất tuyệt vời và hoạt động tốt, tôi không có cách nào để sang số trong game. Vì vậy, tôi đã bắt tay vào tạo ra chiếc vô lăng tốt nhất cho nhu cầu và yêu cầu của mình.

• Rẻ
• Không dây
• Bền
• Nhìn đẹp
• Tương thích với game của tôi

Sau một hồi suy nghĩ và đùa giỡn, ý tưởng sử dụng bộ điều khiển Xbox xuất hiện. Sau một vài cân nhắc, nó có vẻ là một ý tưởng thực sự tuyệt vời. Đó là một công nghệ đã được thử nghiệm, tất cả các game đều hỗ trợ đầu vào của nó và chúng thường xuyên được sử dụng làm hộp nút! Vì vậy, tôi bắt tay vào tìm thứ gì đó để xây dựng dự án của mình, đây là lúc tôi tìm thấy dự án này của người dùng bremme trên Thingiverse trông rất tuyệt.

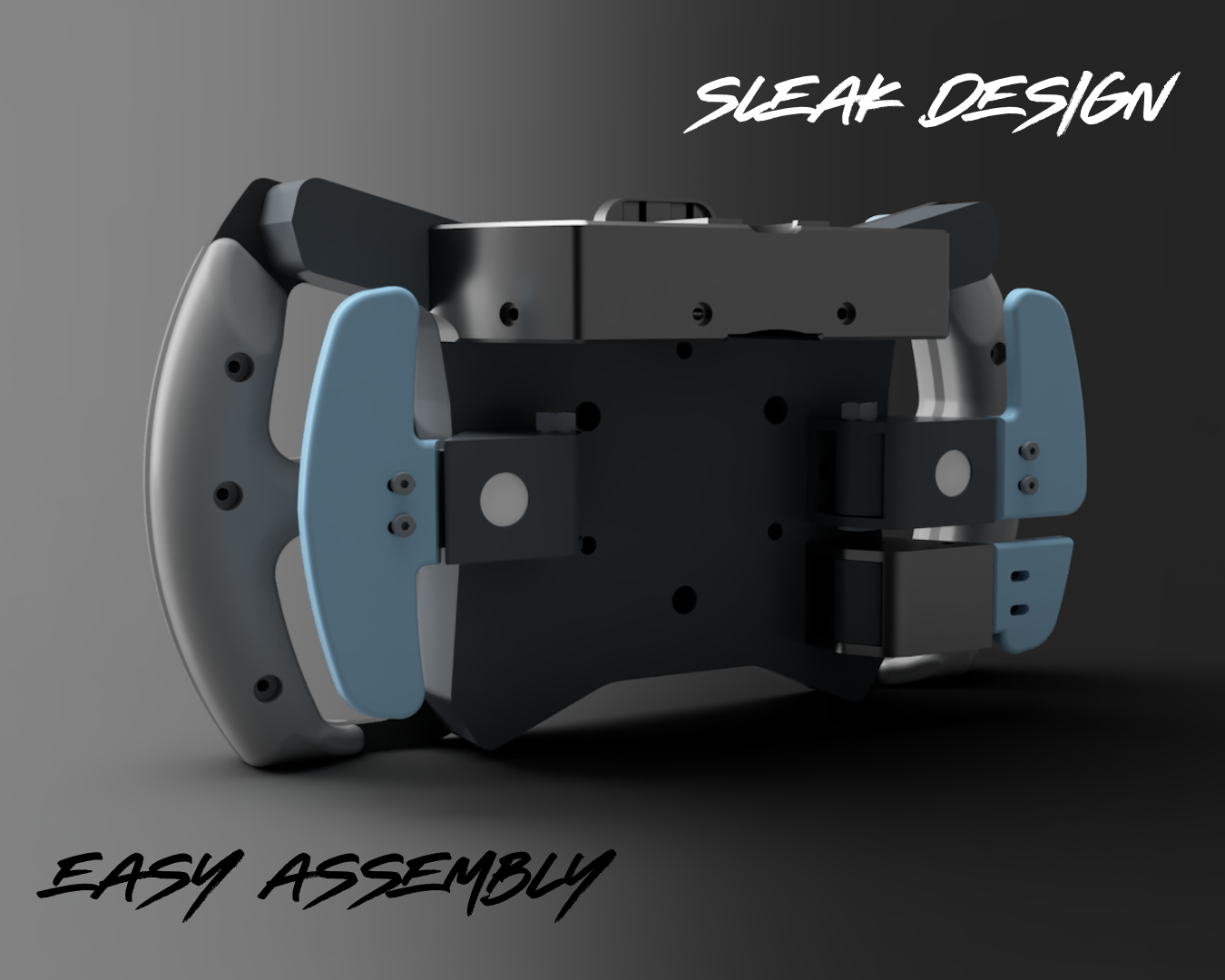

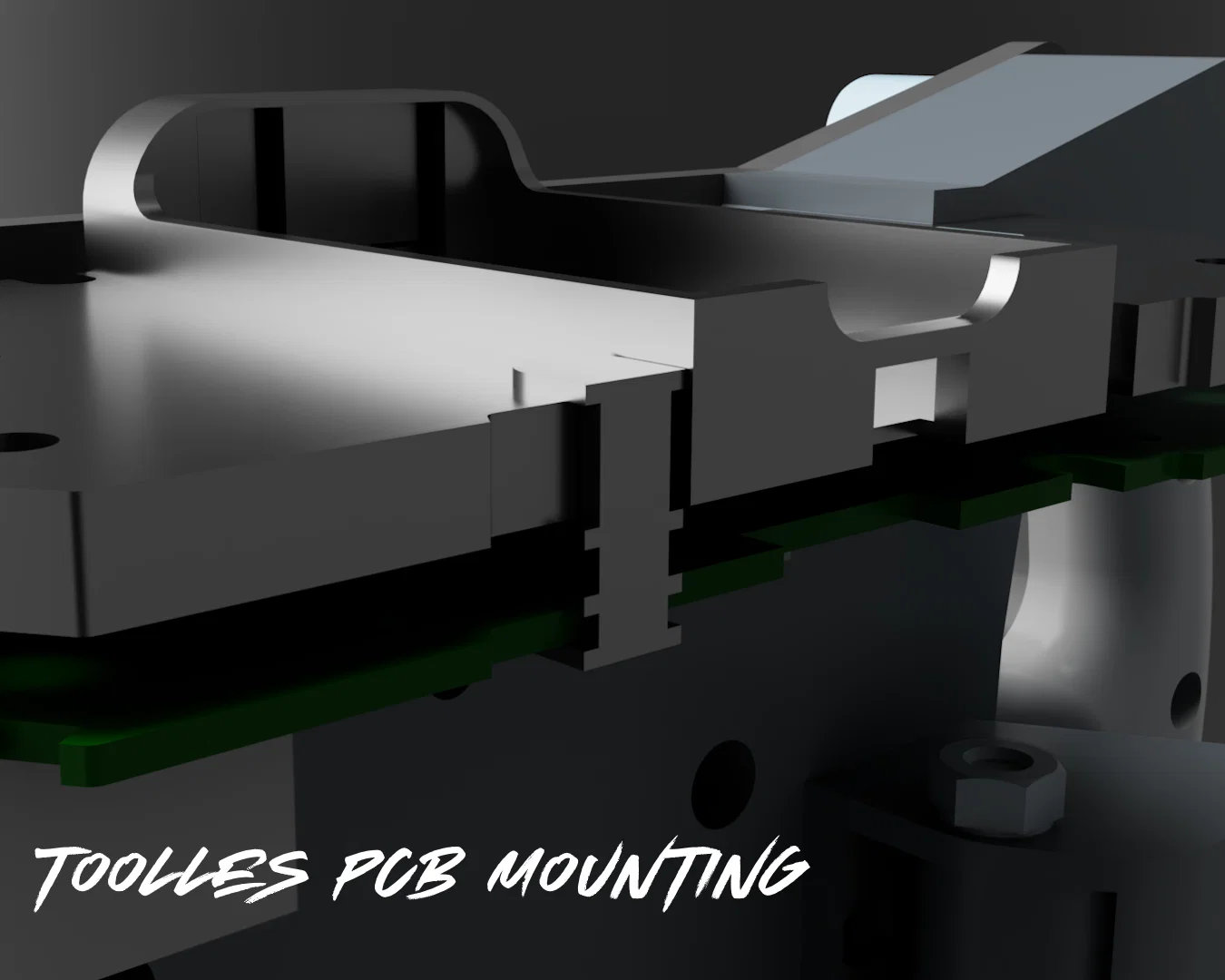

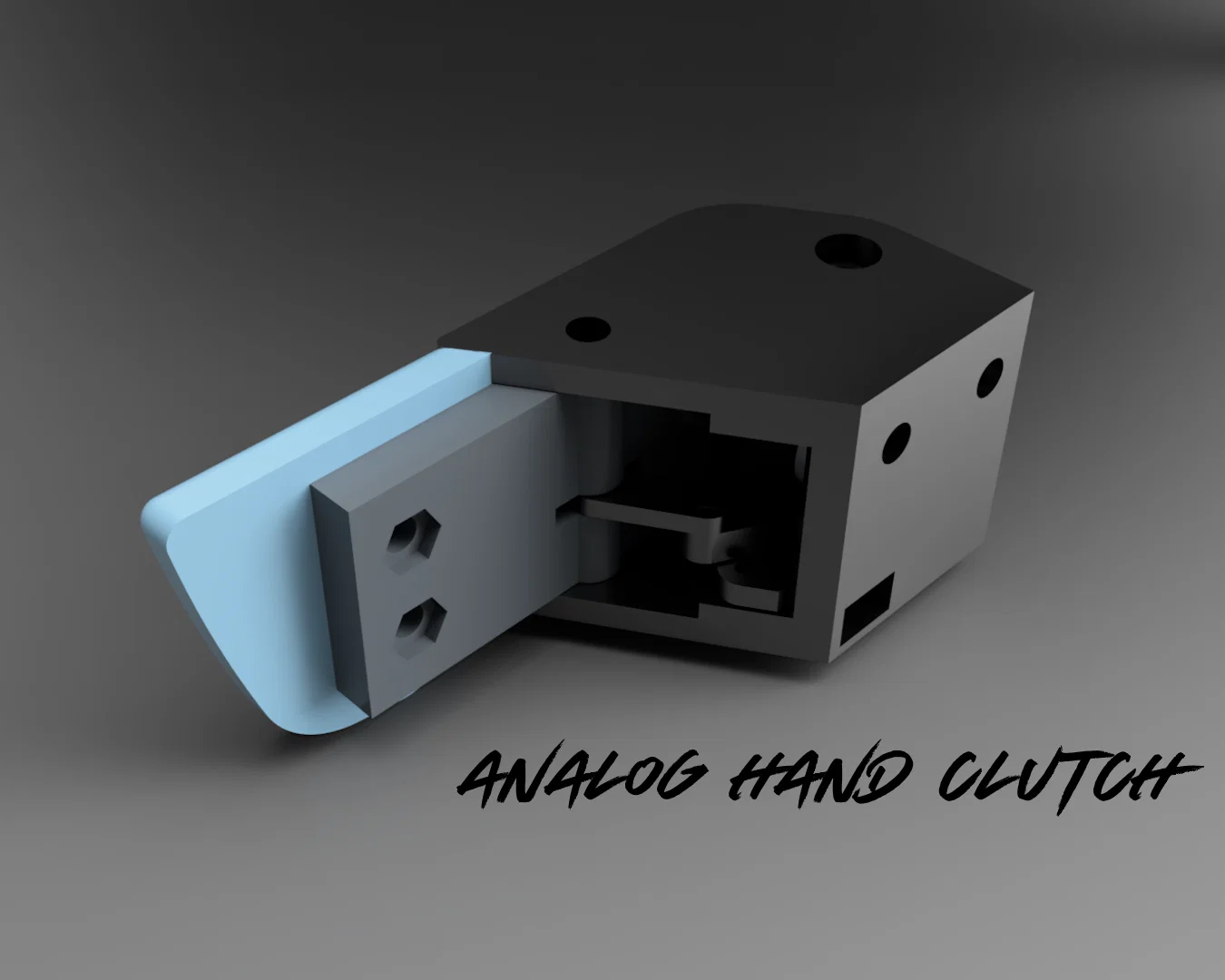

Tôi đã thực hiện khá nhiều sửa đổi để làm cho tất cả hoạt động, chẳng hạn như bộ ly hợp tay analog, bảng điều khiển phía trước đã sửa đổi, giá đỡ và vỏ bộ điều khiển Xbox 360, cũng như thêm một số tiện nghi và cải thiện độ bền.

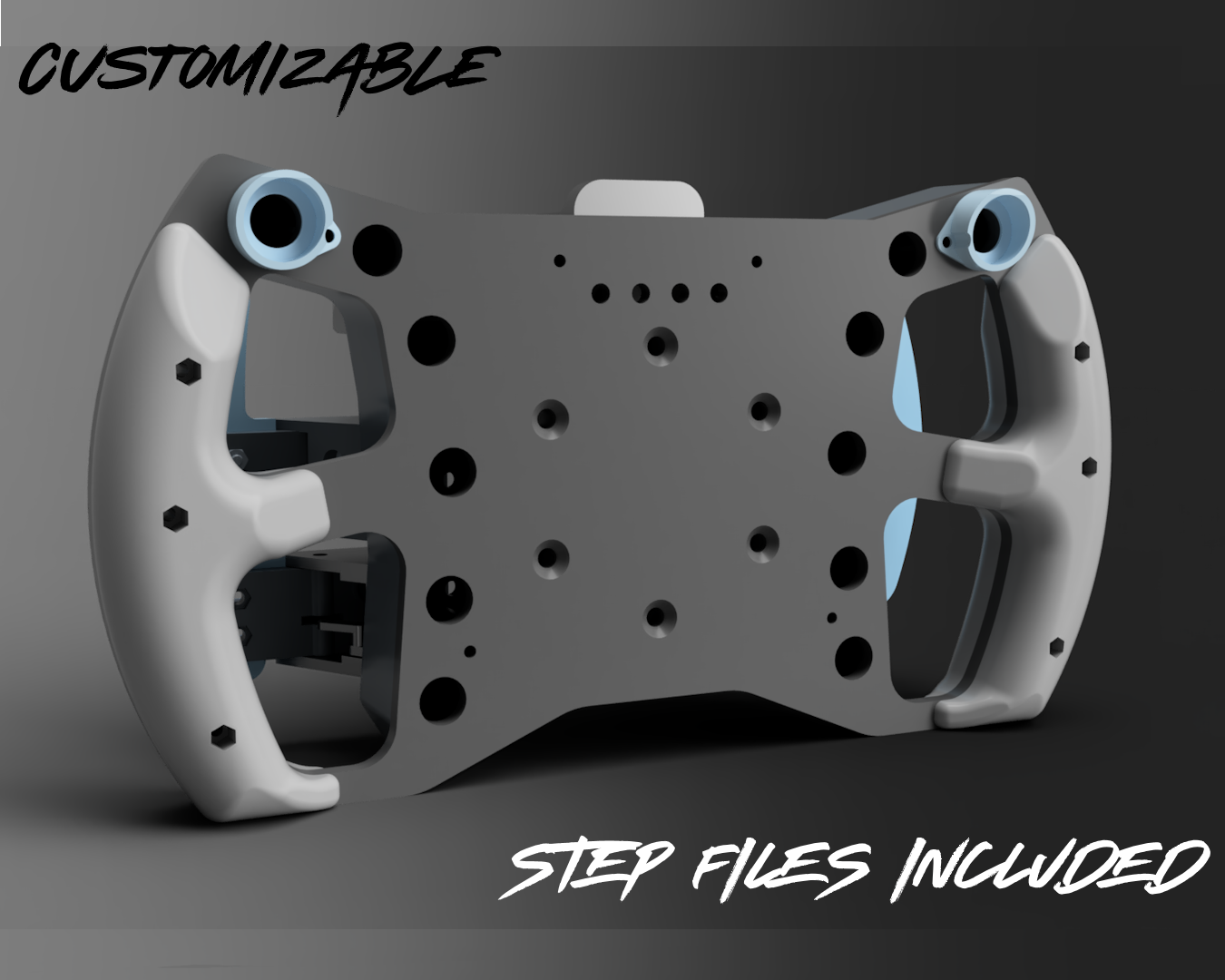

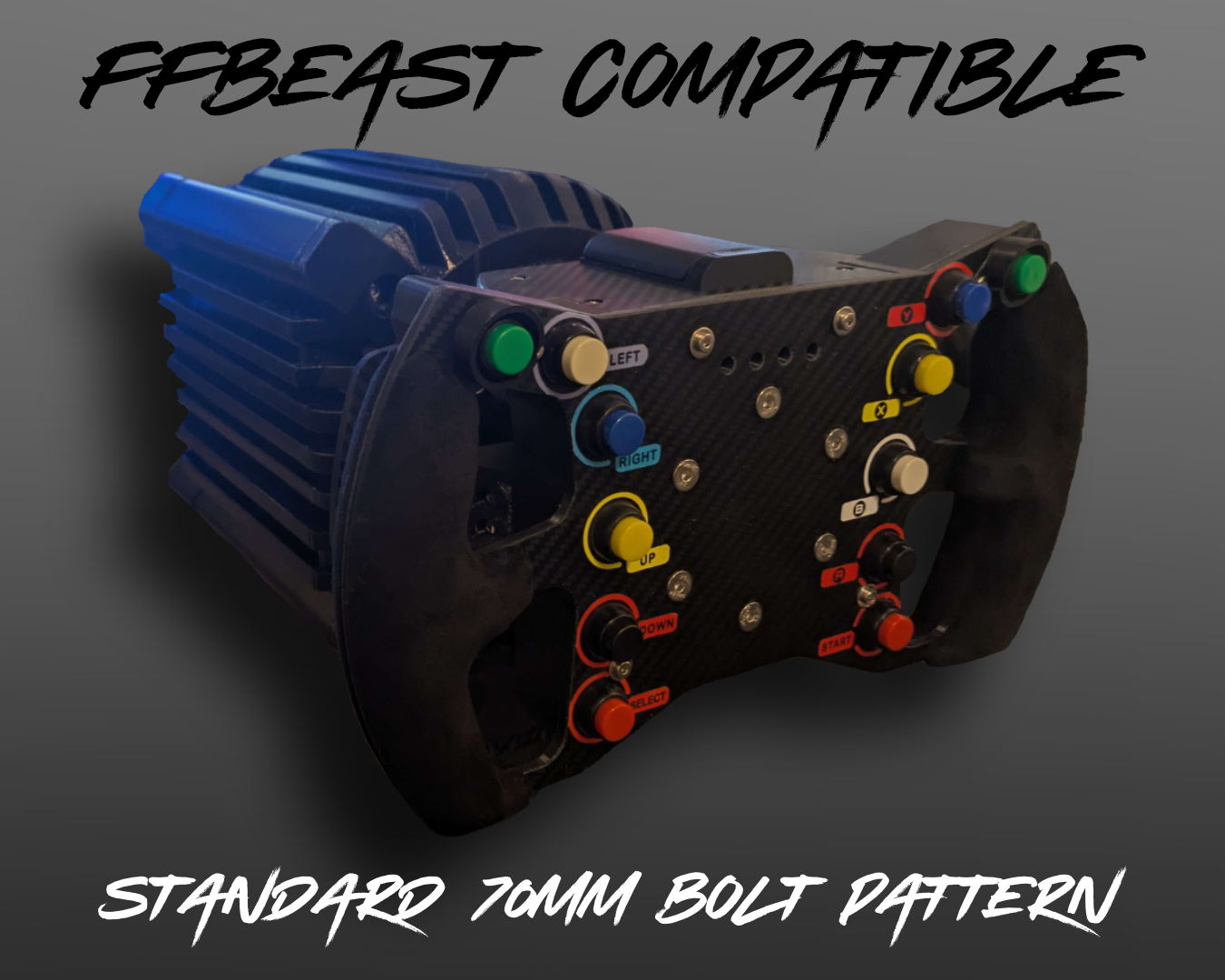

Tôi hy vọng các bạn thích dự án này như tôi, BOM và Hướng dẫn có thể tìm thấy bên dưới! Hãy nhớ rằng, nhờ vào bộ điều khiển Xbox, bánh xe nhô ra khoảng 46mm+/- nên có thể cần Bộ đệm Hub Vô lăng. Nhiều bộ vô lăng FFBeast đã sử dụng một cái dài hơn 50mm nên điều đó sẽ ổn.

BOM

Bộ điều khiển Xbox 360 cũ

Dây điện, ưu tiên loại cách điện silicone (Tôi đã sử dụng Dây silicone Fermerry 28AWG)

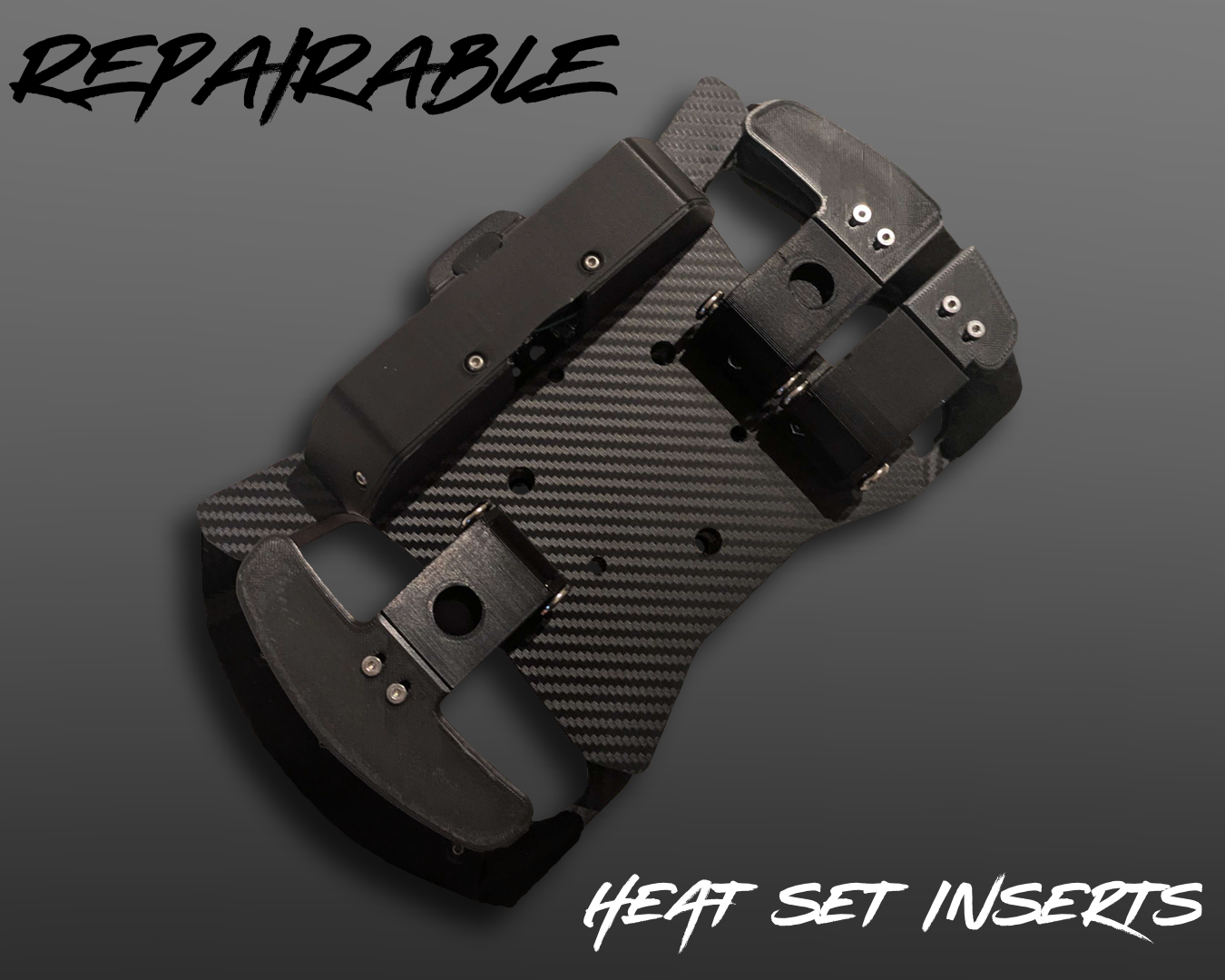

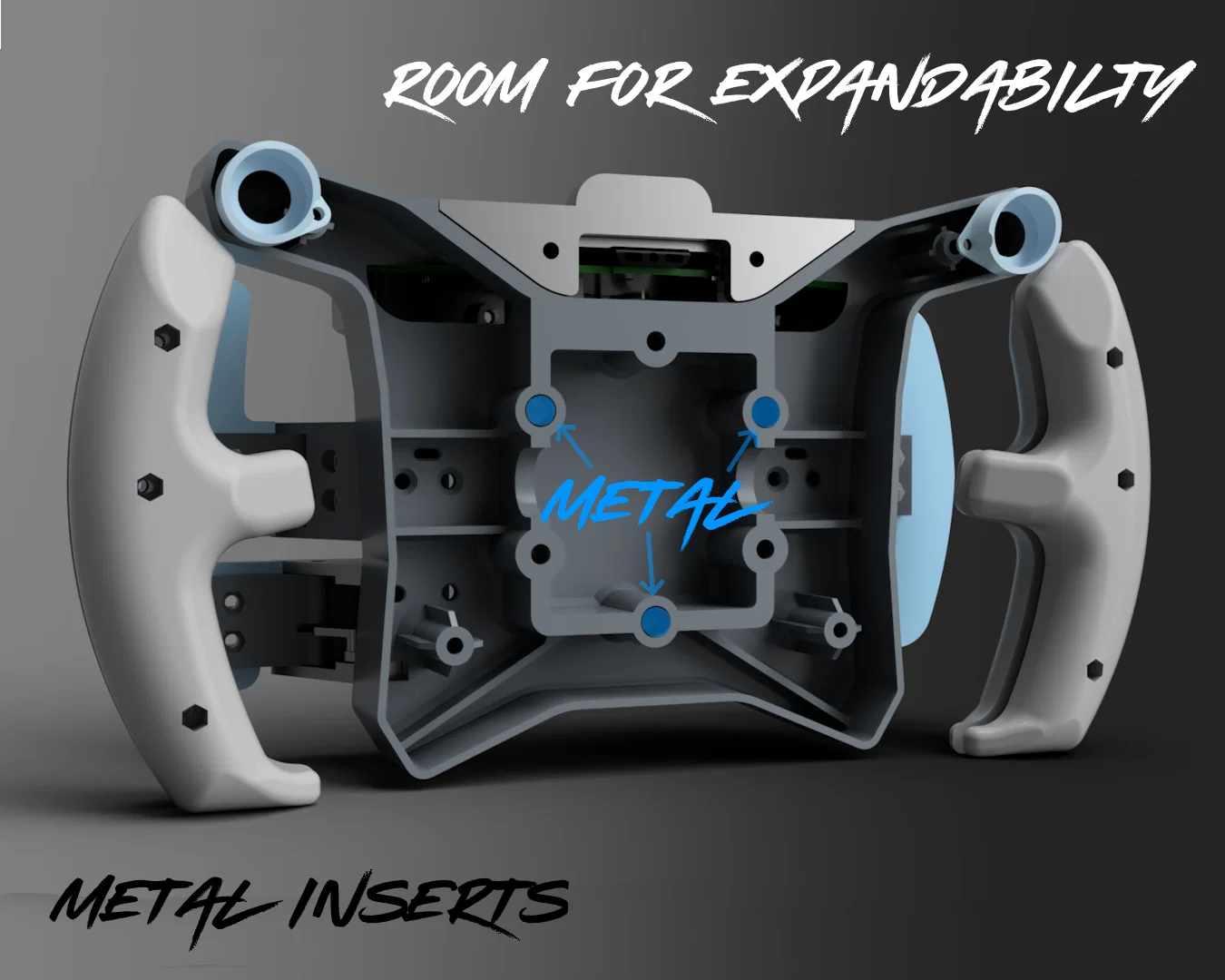

Gia nhiệt chèn: 14x M3xD5xL4 - AliExpress

Đai ốc: 12x M3 6x M4

Bu lông: 2x M2x5mm - (Kẹp chiết áp ly hợp) 6x M3x5mm - (Nắp trên + tấm dưới) 6x M3x10mm - (Nắp trên vào hộp) 6x M3x12mm - (Đế + Cần số) 6x M3x30mm - (Tay cầm) 6x M4x8mm - (Vỏ cần số và ly hợp) 6x M5x45mm đầu chìm - (Để gắn vô lăng vào đế)

Bộ phận đặc biệt:

12x Nút bấm 12mm - AliExpress 4x Nam châm 15x3mm - AliExpress 1x Thanh thép OD 8, ID 5, L26mm - AliExpress (Có thể là nhôm, thép có thể khó cắt) 2x Micro Switch KW11-3Z-A - AliExpress 3x Trục Patin 6x31mm - AliExpress Cuộn vải Alcantara/da lộn - AliExpress

Bộ phận tùy chọn

• Vinyl Carbon Fiber - AliExpress (Cái này được nhưng mình sẽ kiếm cái đẹp hơn)
• 4x LED 5mm 2v, cái này có thể dùng để hiển thị đèn LED trạng thái của bộ điều khiển ở mặt trước vô lăng (Mình chưa làm cái này nhưng có lỗ sẵn)
• Bộ công cụ JST (Để dễ dàng đi dây/bảo trì sau này)

Công cụ cần thiết

• Kính bảo hộ
• Kềm cắt
• Lục giác 1.3mm (hoặc 1.27, tùy thuộc vào bu lông M2 của bạn)
• Lục giác 2mm
• Lục giác 2.5mm
• Lục giác 5mm
• Dao
• Mũi khoan 8mm (nếu thanh kim loại không vào, lỗ là 8.1mm nhưng có thể quá chật với một số loại)
• Máy hàn
• Thiếc hàn (Nếu có thể thì dùng loại không chì)
• Cờ lê 15mm (Nếu dùng đai ốc in 3D)

Công cụ tùy chọn:

• Máy khò nhiệt
• Dụng cụ vát mép (giúp ích rất nhiều khi cắt vinyl và làm mịn các cạnh trên bản in)
• Máy hút thiếc hàn
• Bùi nhùi hàn

Chuẩn bị bộ điều khiển Xbox:

Bắt đầu chuẩn bị bộ điều khiển Xbox cho dự án này! Cảnh báo, một số bước này không thể đảo ngược và có thể làm hỏng bộ điều khiển, vì vậy hãy tiến hành tùy theo rủi ro của bạn!

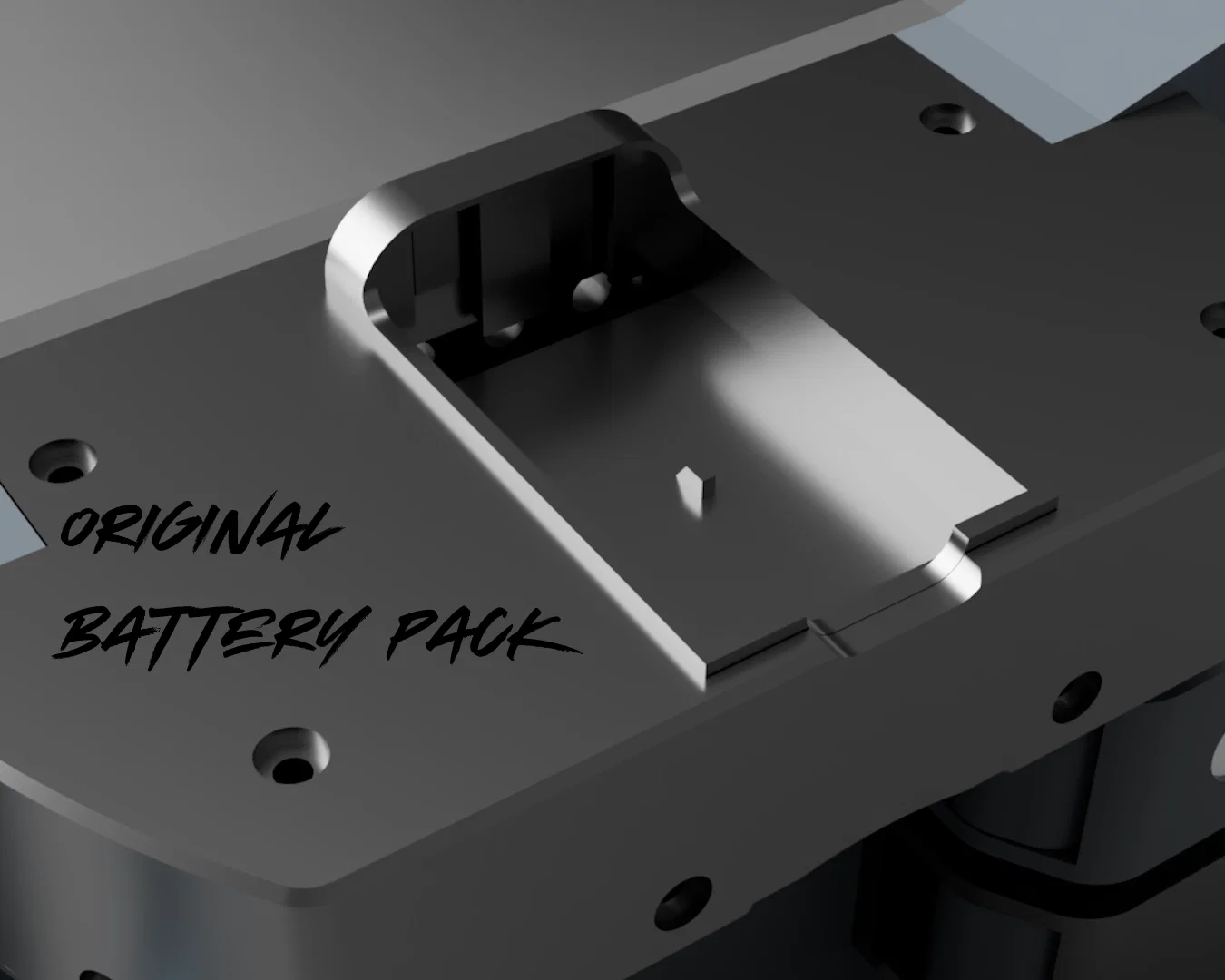

Bước 1: Tháo rời bộ điều khiển (Hướng dẫn Youtube), bạn có thể vứt bỏ mọi thứ trừ bo mạch chủ và hộp pin.

Bước 2: Cắt phẳng các cần analog sát vào lồng bằng kềm cắt.

Như bạn thấy ở đây:

Bước 3: Tháo các cò và cơ cấu liên kết màu trắng. Cách dễ nhất là chỉ cần cẩn thận cắt các bộ phận để dễ dàng tháo ra. Cẩn thận với các lò xo.

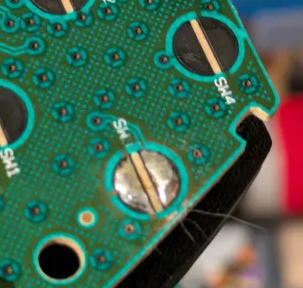

Bước 4: Làm sạch các điểm tiếp xúc để lộ đồng và thêm một ít thiếc hàn vào chúng. Bạn có thể làm điều này bằng giấy nhám mịn hoặc cạo nhẹ bằng dao nhỏ. CẨN THẬN: Không hít bụi và đừng cạo quá nhiều vì rất dễ làm thủng lớp đồng! Sau khi cạo, thêm một ít chất trợ hàn và thiếc hàn, nó sẽ trông như thế này:

Ghi chú thêm: các điểm tiếp xúc Dpad chỉ là những chấm nhỏ nên không cần cạo toàn bộ miếng dẫn điện. Như bạn thấy ở đây:

Bước 5: (tùy chọn) Nếu bạn định sử dụng bộ ly hợp tay analog, bạn sẽ phải tháo một trong các chiết áp khỏi bo mạch và nối dài nó bằng dây. Theo kinh nghiệm của tôi, điều này không làm tăng nhiễu hoặc gây ra sự cố với các chỉ số. Trước khi tháo, hãy ghi nhớ dây nào sẽ đi tới cực nào trên chiết áp.

Và đó là bo mạch đã sẵn sàng để nối dây với các nút trên vô lăng! Tôi khuyên bạn nên sử dụng các màu dây khác nhau cho từng loại nút cũng như dán nhãn các kết nối để cuộc sống của bạn dễ dàng hơn.
