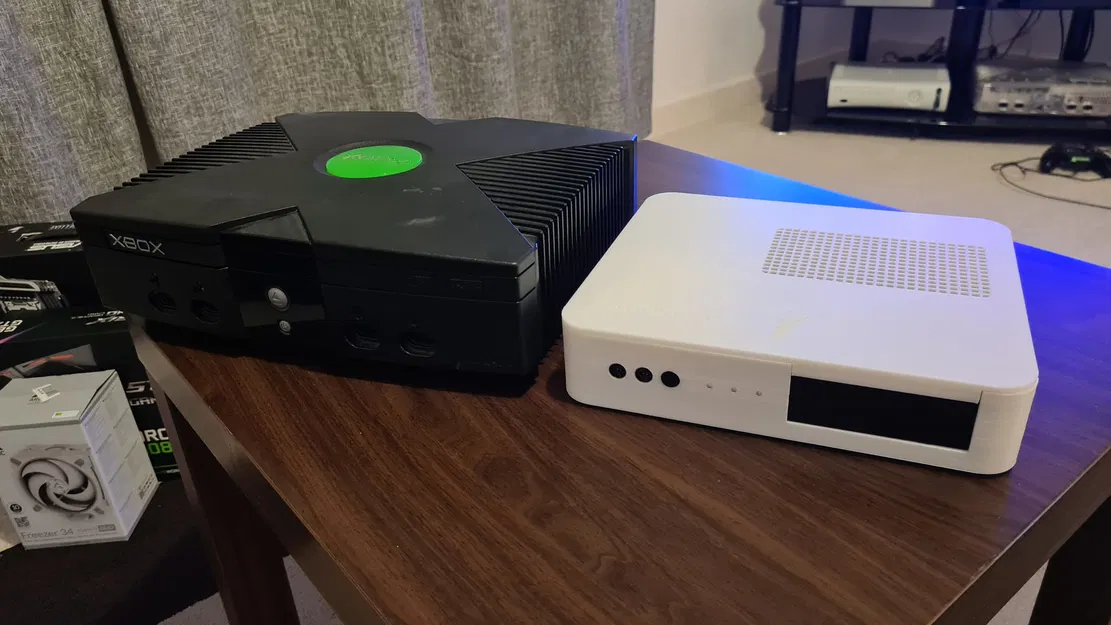

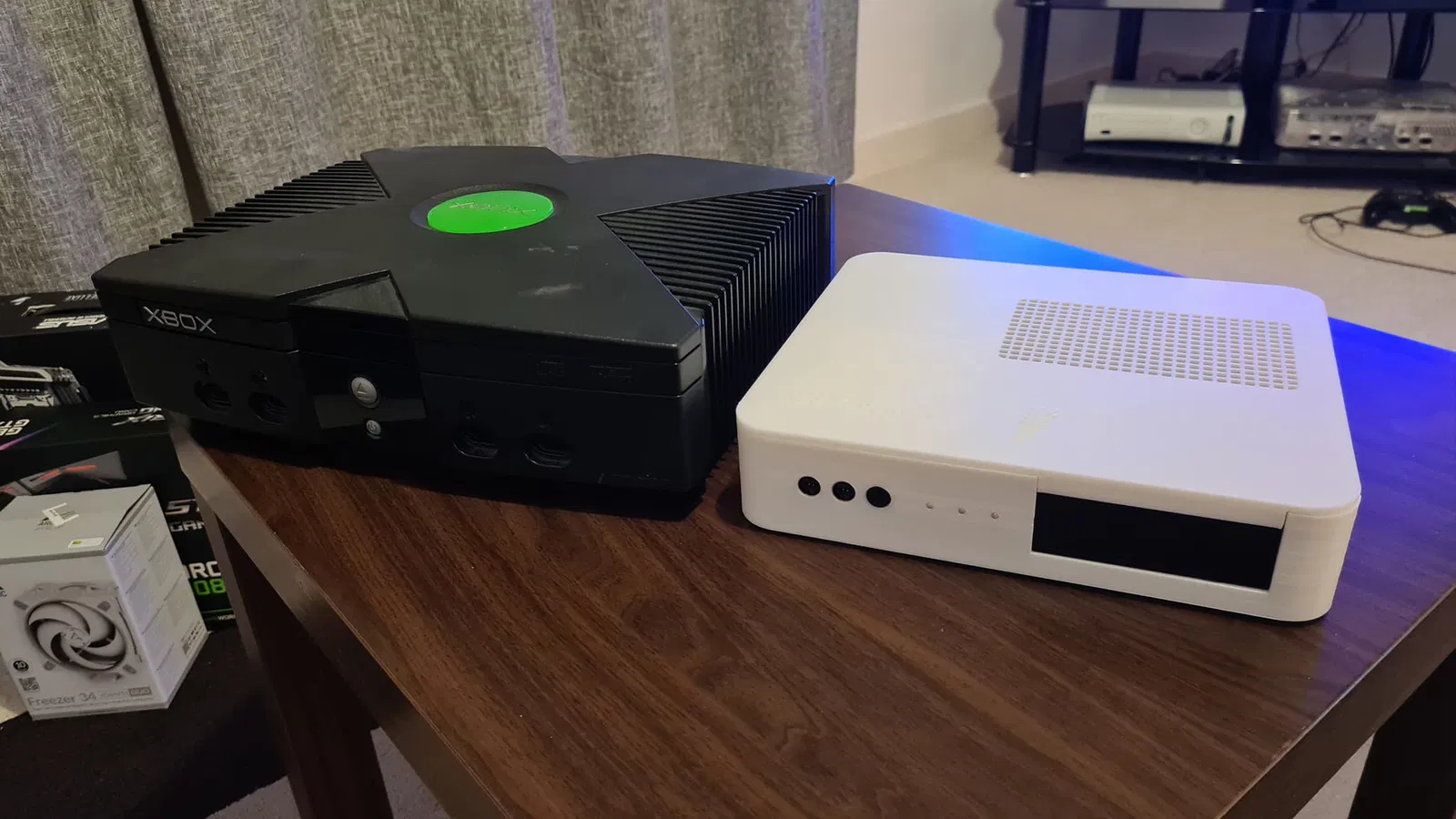

Vỏ Xbox Mini (2 phiên bản)

Đây là các file .stl cho vỏ xbox mini mà tôi đã thiết kế (dựa trên thiết kế của ghostavel, từ thời x-s forum).

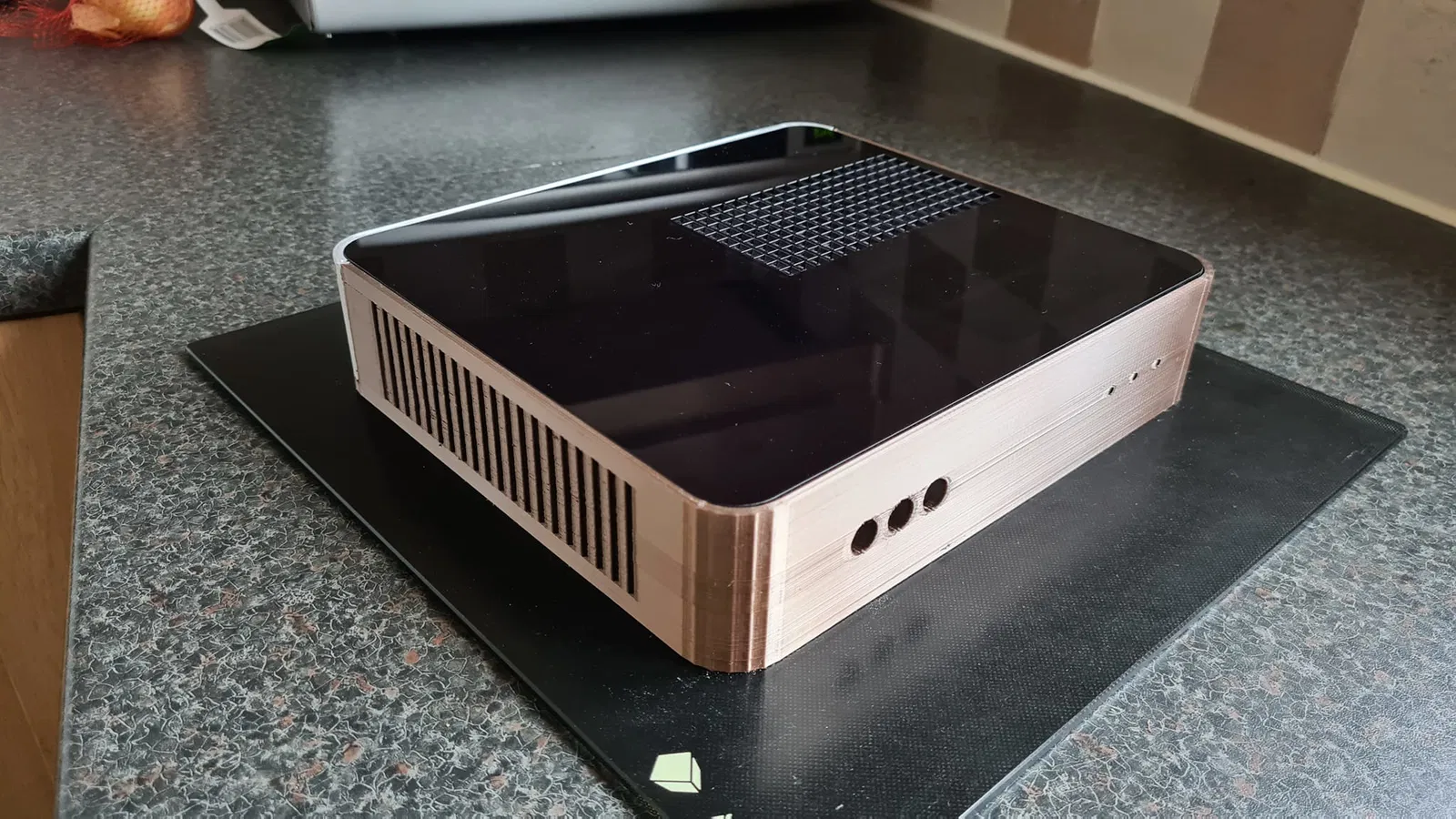

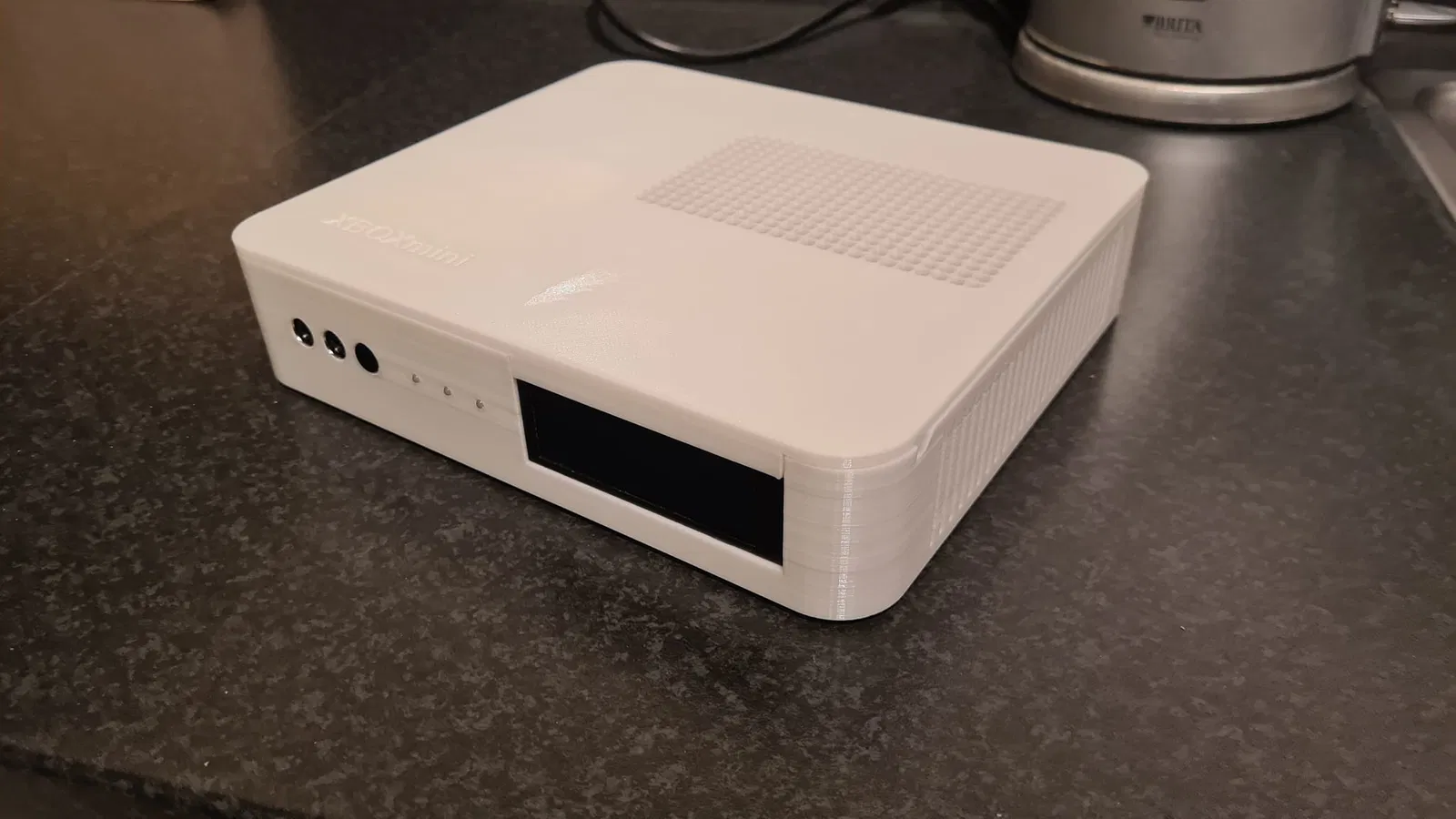

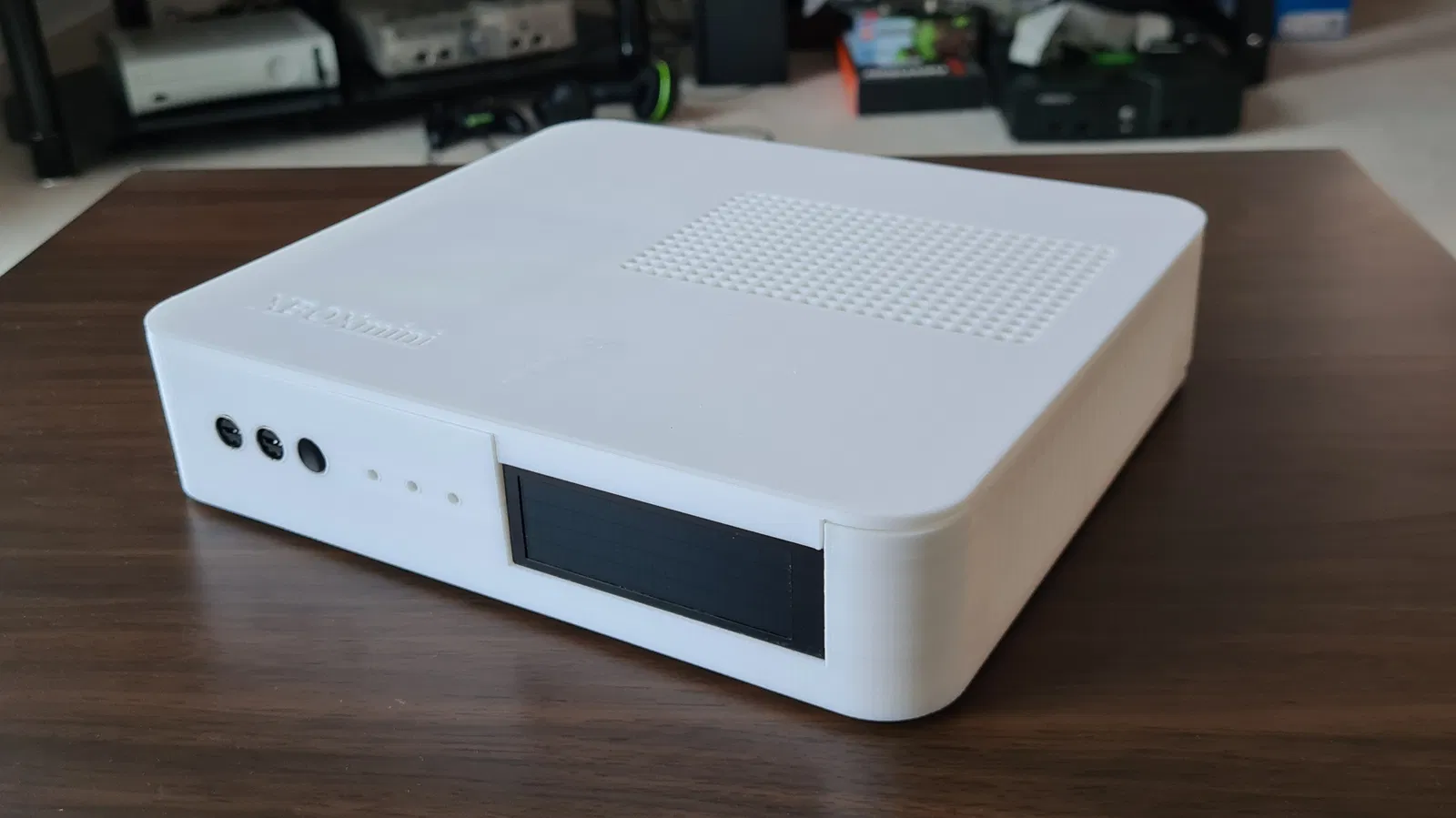

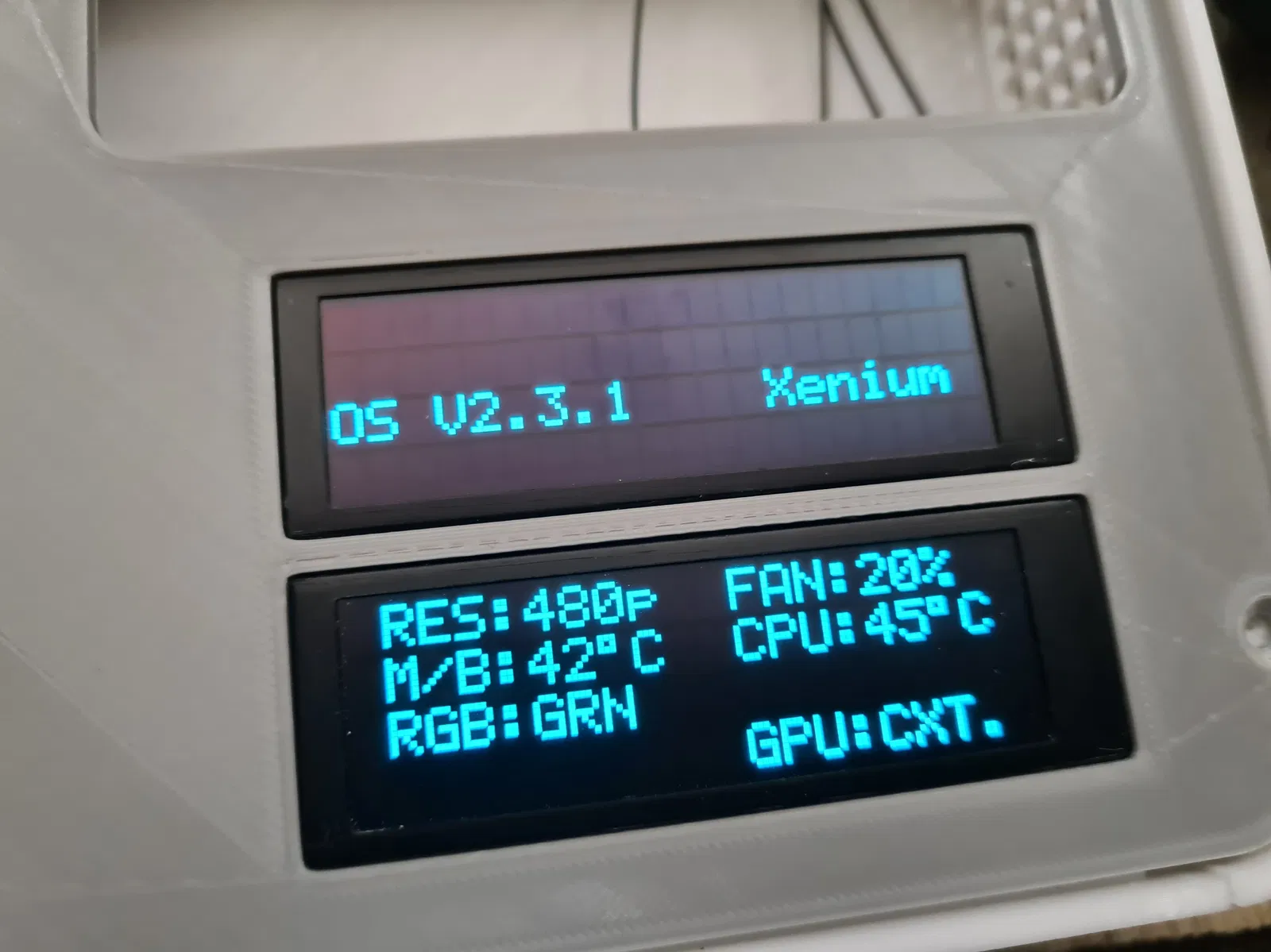

Có hai phiên bản, một phiên bản có một màn hình OLED duy nhất ở mặt trước và một phiên bản có hai màn hình OLED kép ở trên. Phiên bản thứ hai cũng có một mặt nạ bằng plexiglass/acrylic dày 3mm cắt bằng laser mà tôi đã bao gồm thiết kế dưới định dạng .ai và .dxf mà hầu hết các máy cắt laser đều có thể xử lý.

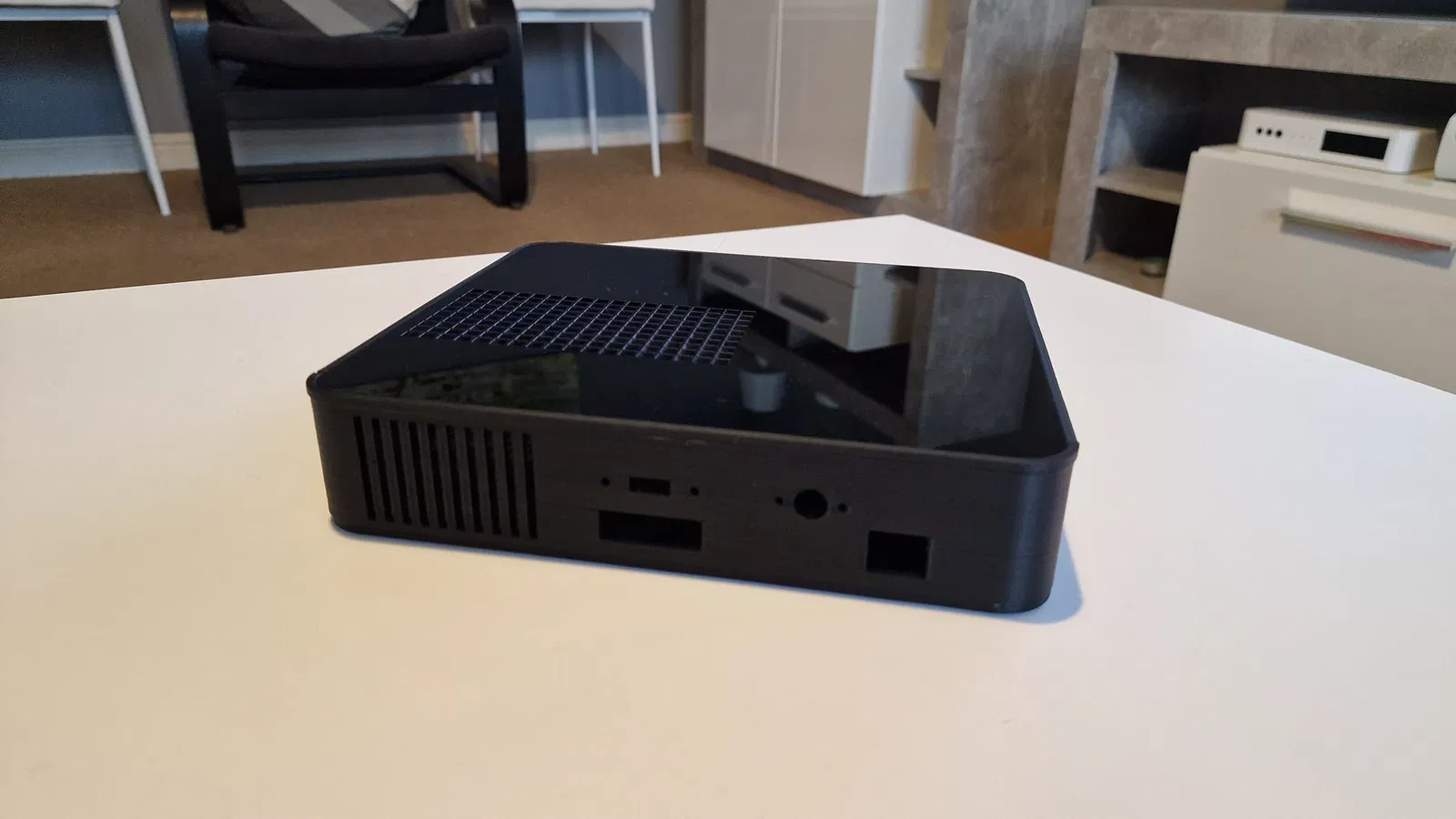

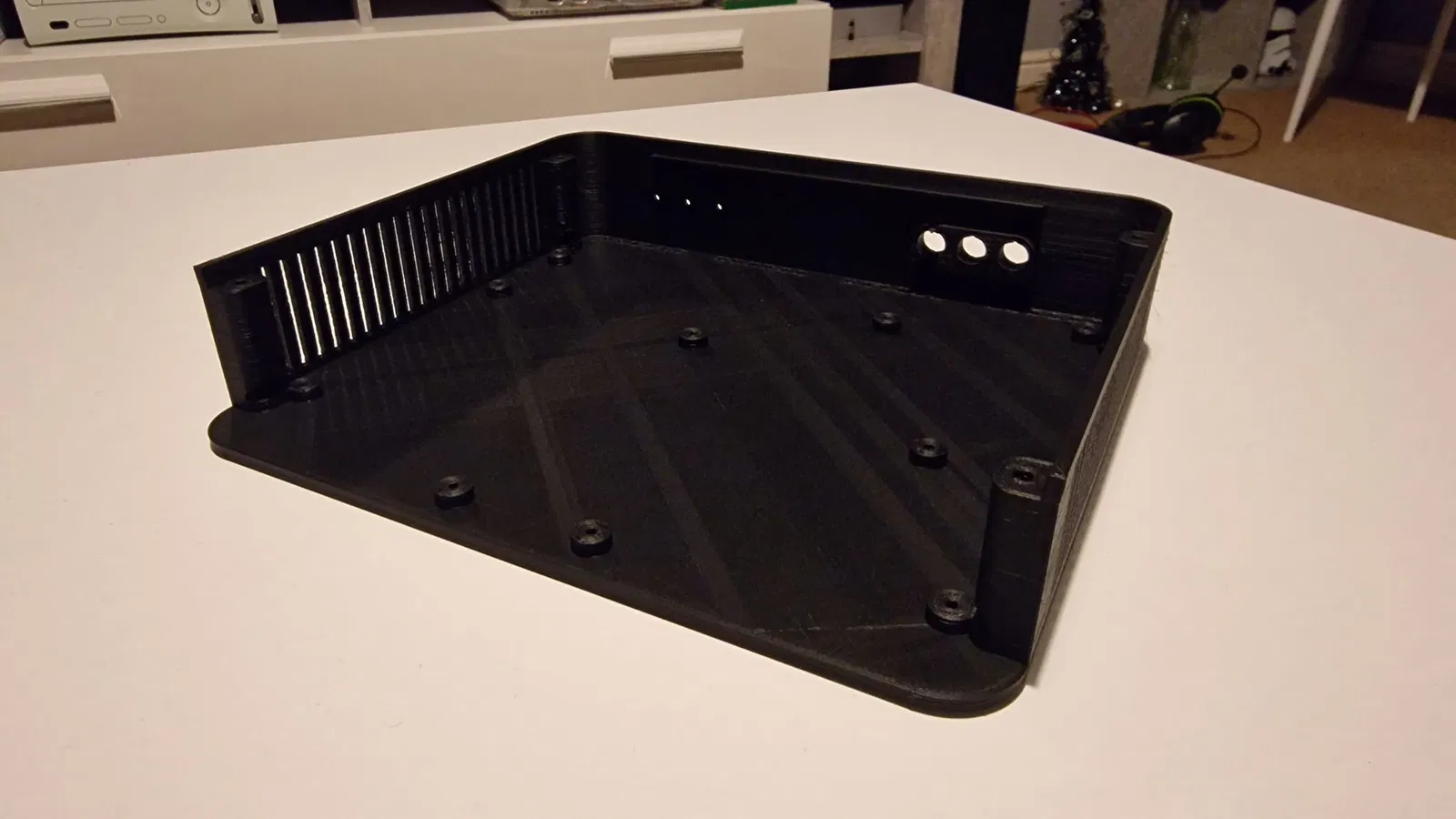

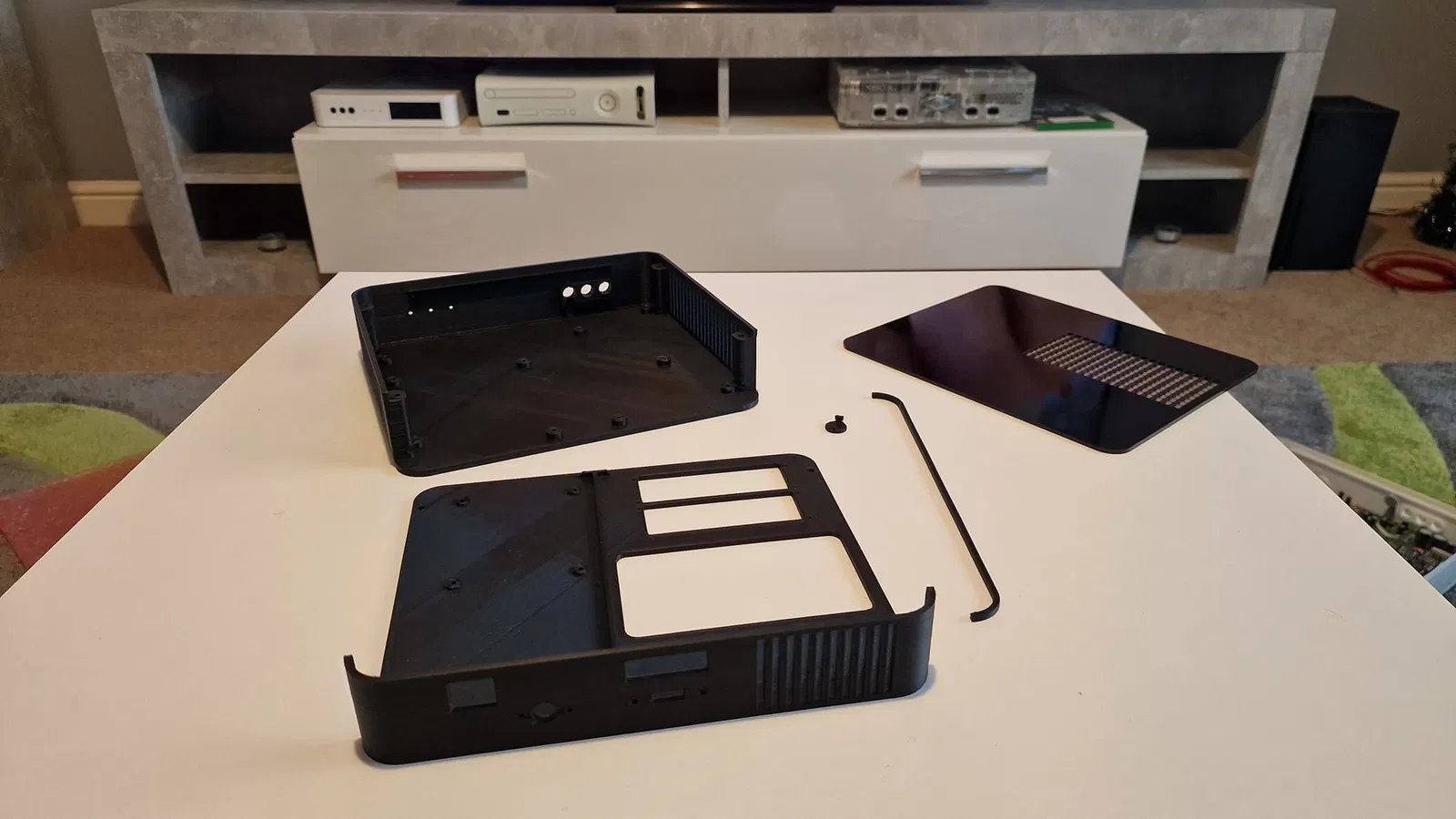

Tất cả các tệp đều nằm trong các tệp zip bên dưới. Các mô hình 3D được liệt kê bên dưới là dành cho vỏ 2 phần (phiên bản OLED đơn).

Bạn sẽ cần:

1. một giải pháp tản nhiệt/quạt nhỏ hơn. Có các lỗ thông hơi trên đỉnh của cả hai phiên bản vỏ để đẩy không khí ra ngoài hoặc kéo vào
2. Một pico PSU. Tôi khuyên dùng bộ chuyển đổi XT-160 và bộ chuyển đổi AC cùng với bộ chuyển đổi ATX 2 Xbox
3. một số cáp điều khiển dạng đầu nối riêng biệt cho các cổng
4. tùy chọn internal ogx360 cho bộ điều khiển không dây
5. cổng USB đơn dạng panel mount cho ogx360
6. Ổ cứng/SSD 2.5" và bộ chuyển đổi StarTech IDE2SATA (tôi đã sử dụng loại màu xanh)
7. tùy chọn XERC2 XE và IR eye để sử dụng điều khiển từ xa của Xbox để bật/tắt nguồn
8. tùy chọn nút nhấn Momentary 10mm tròn 2 cực để bật/tắt
9. Perspex dày 1mm, tròn 10mm để che IR eye trừ khi sử dụng nút nhấn
10. Biến thể OLED Xenium mở
11. Màn hình OLED Newhaven NHD-0420CW-AXX (2 cái cho vỏ OLED kép, 1 cái cho vỏ 2 phần).

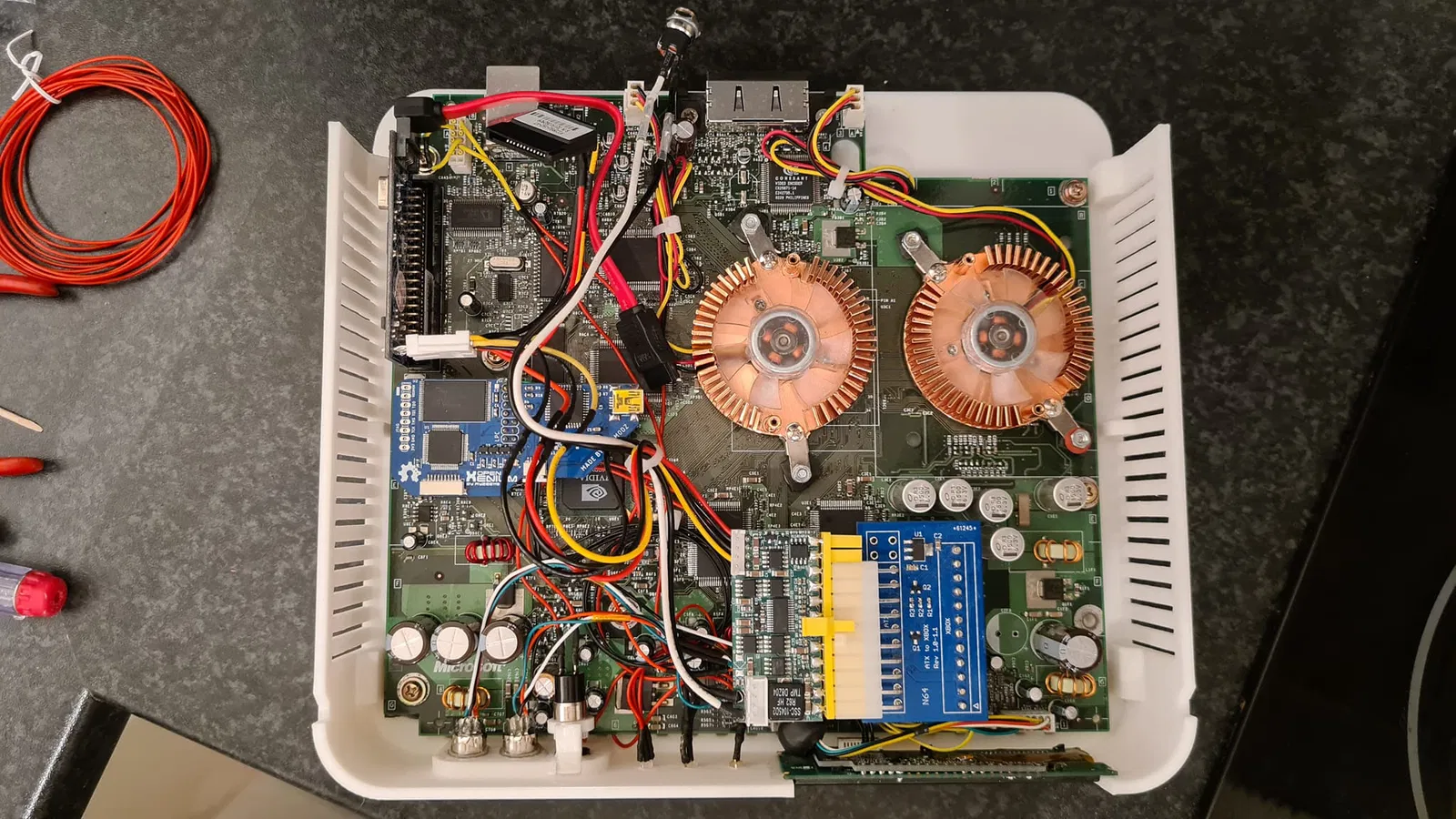

Để lắp ráp bất kỳ vỏ xbox mini nào sẽ yêu cầu kiến thức về tháo rời Xbox gốc, kỹ năng hàn và sẽ tốn kém để hoàn thiện. Tôi có một nhóm FB tên là “xbox mini builders” và bạn có thể tìm thấy tôi trên ogxbox.com.

Bộ điều hợp PCB ATX 2 Xbox có thể tìm thấy trên dirtypcbs.com, do N64Freak sản xuất.
