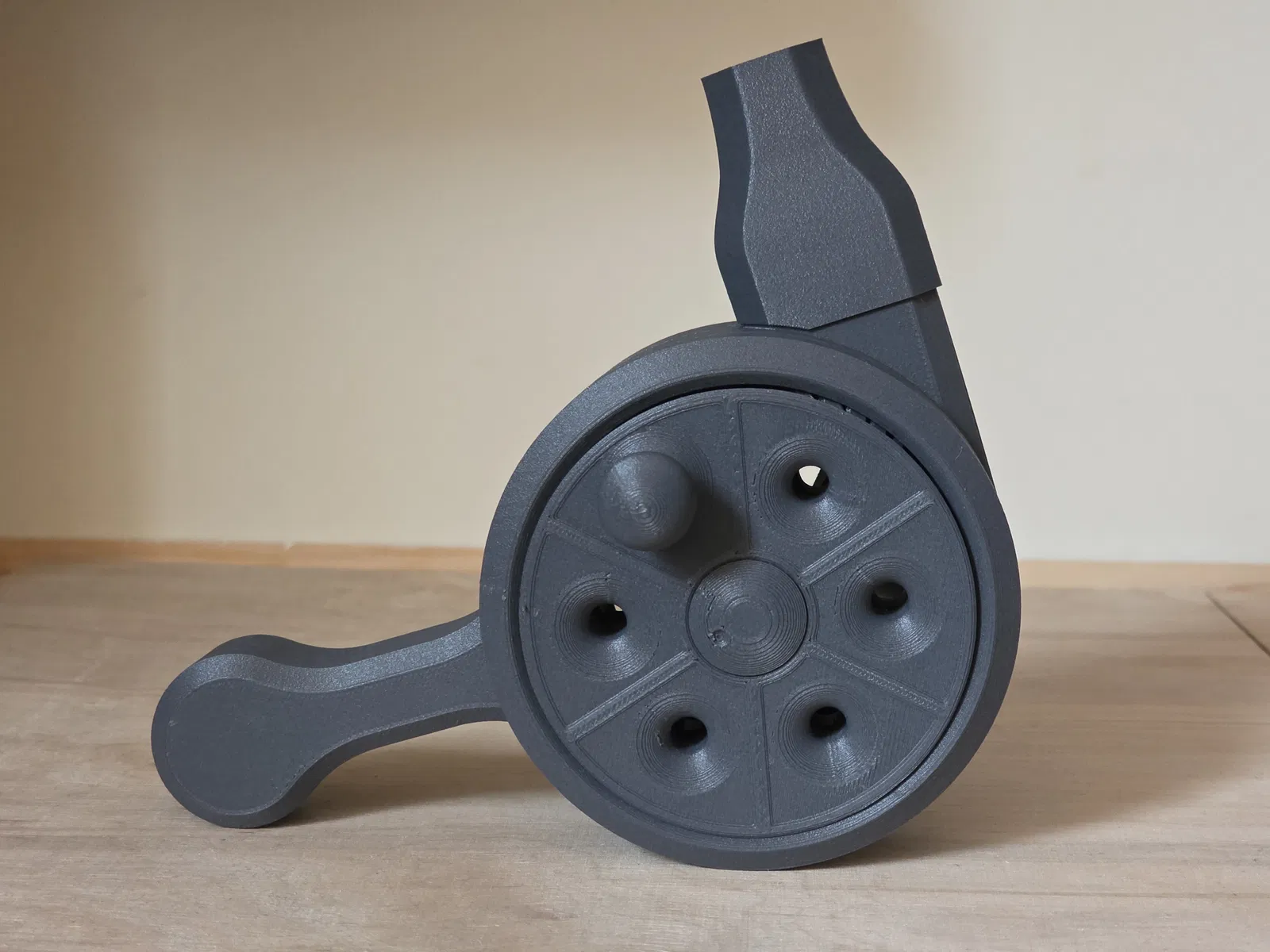

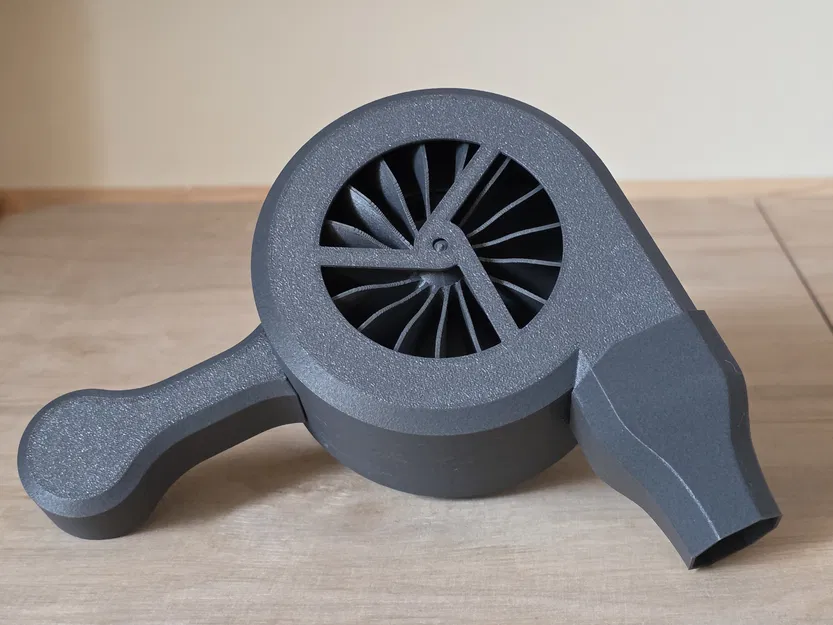

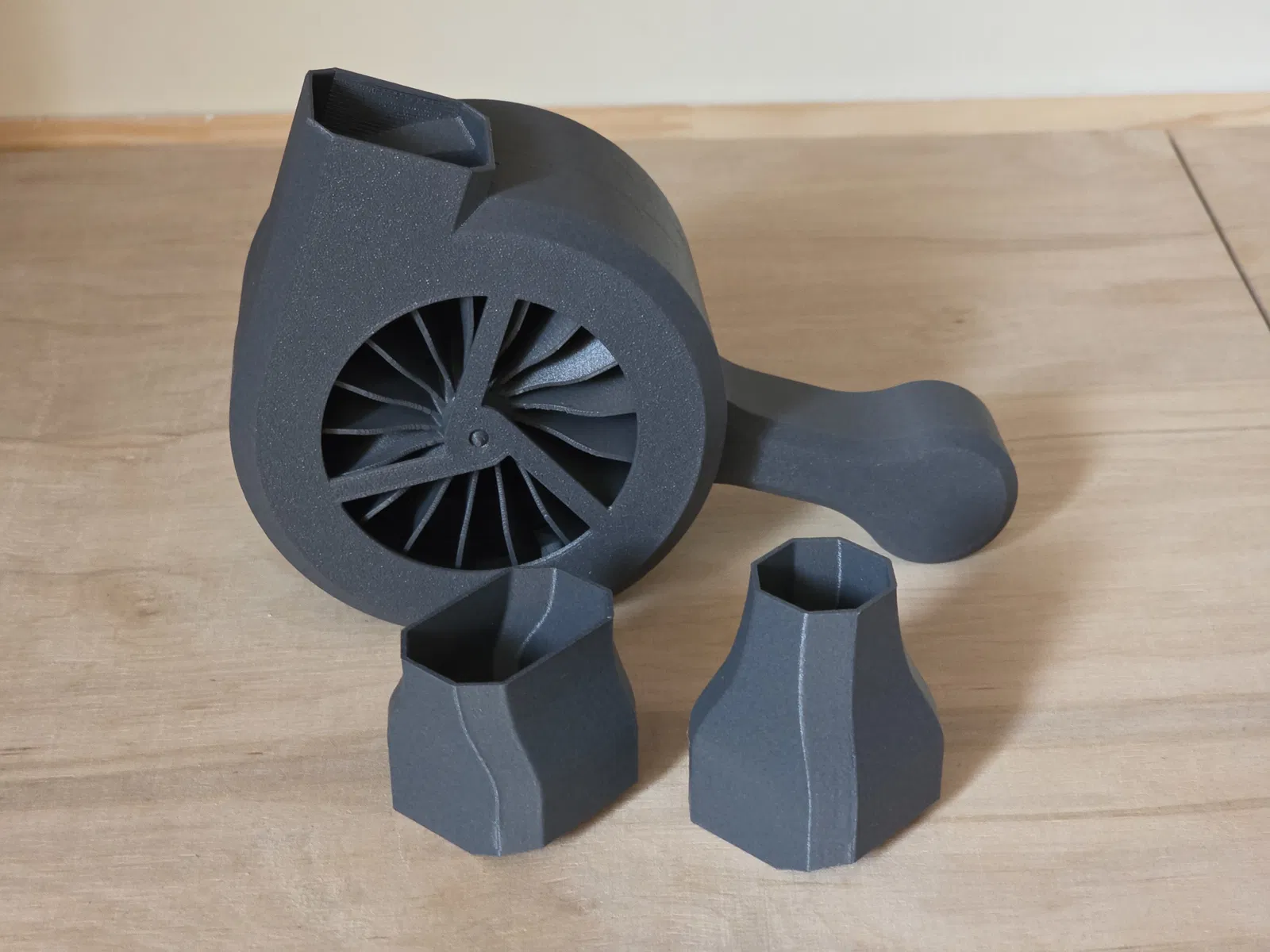

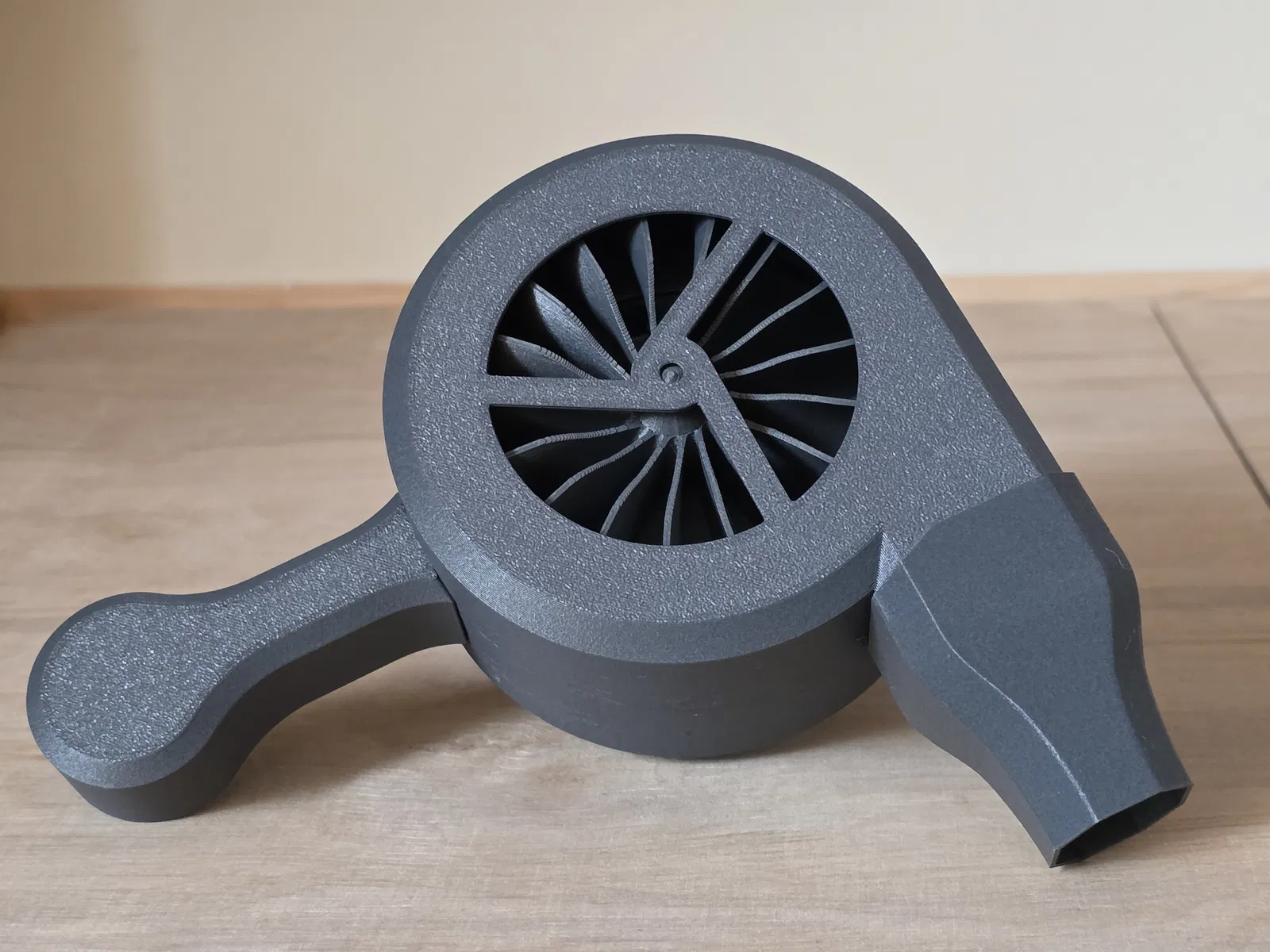

Máy thổi Tua bin (hộp số hành tinh kép 36:1 - nhanh hơn, mạnh hơn, ồn hơn)

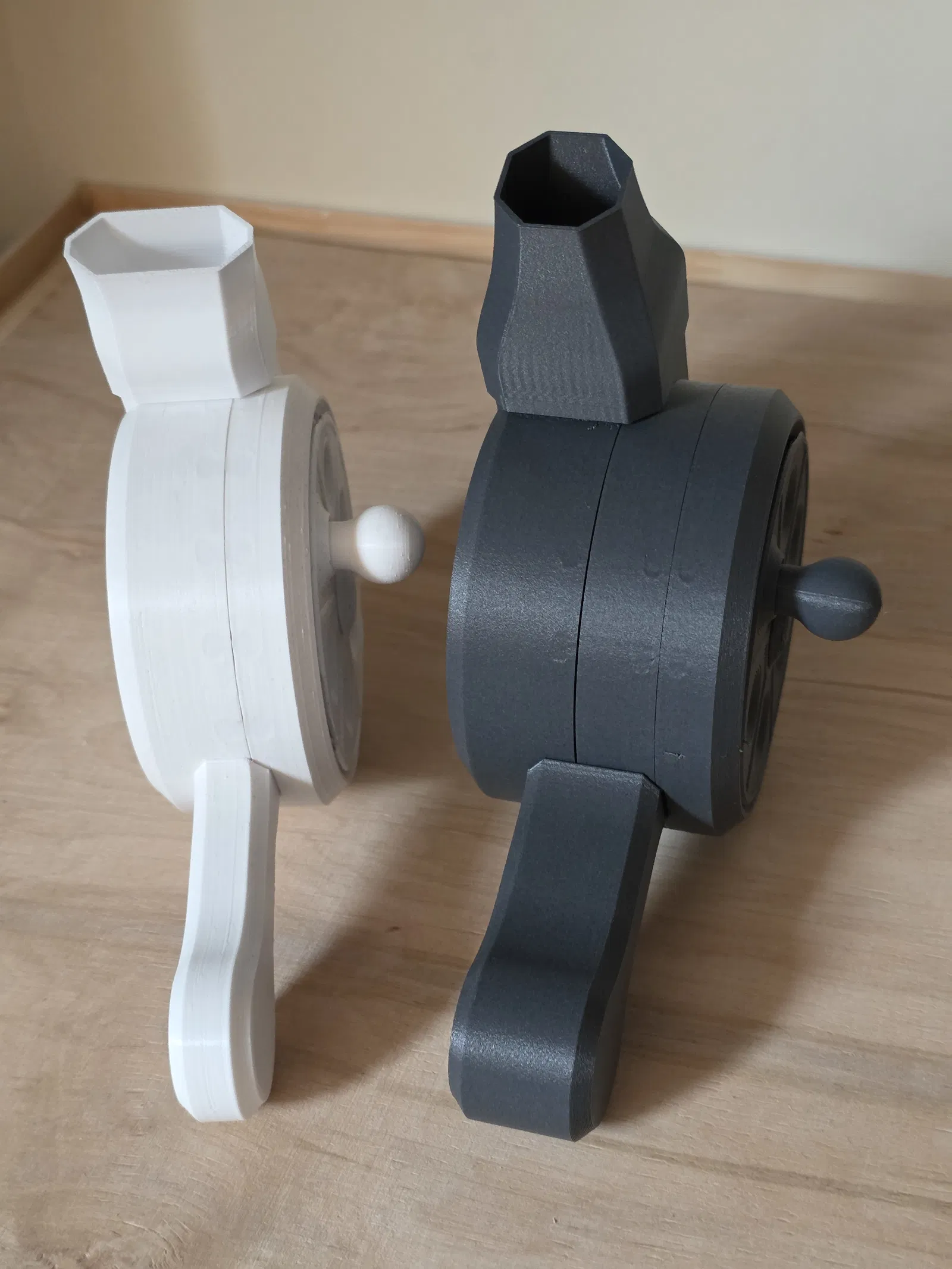

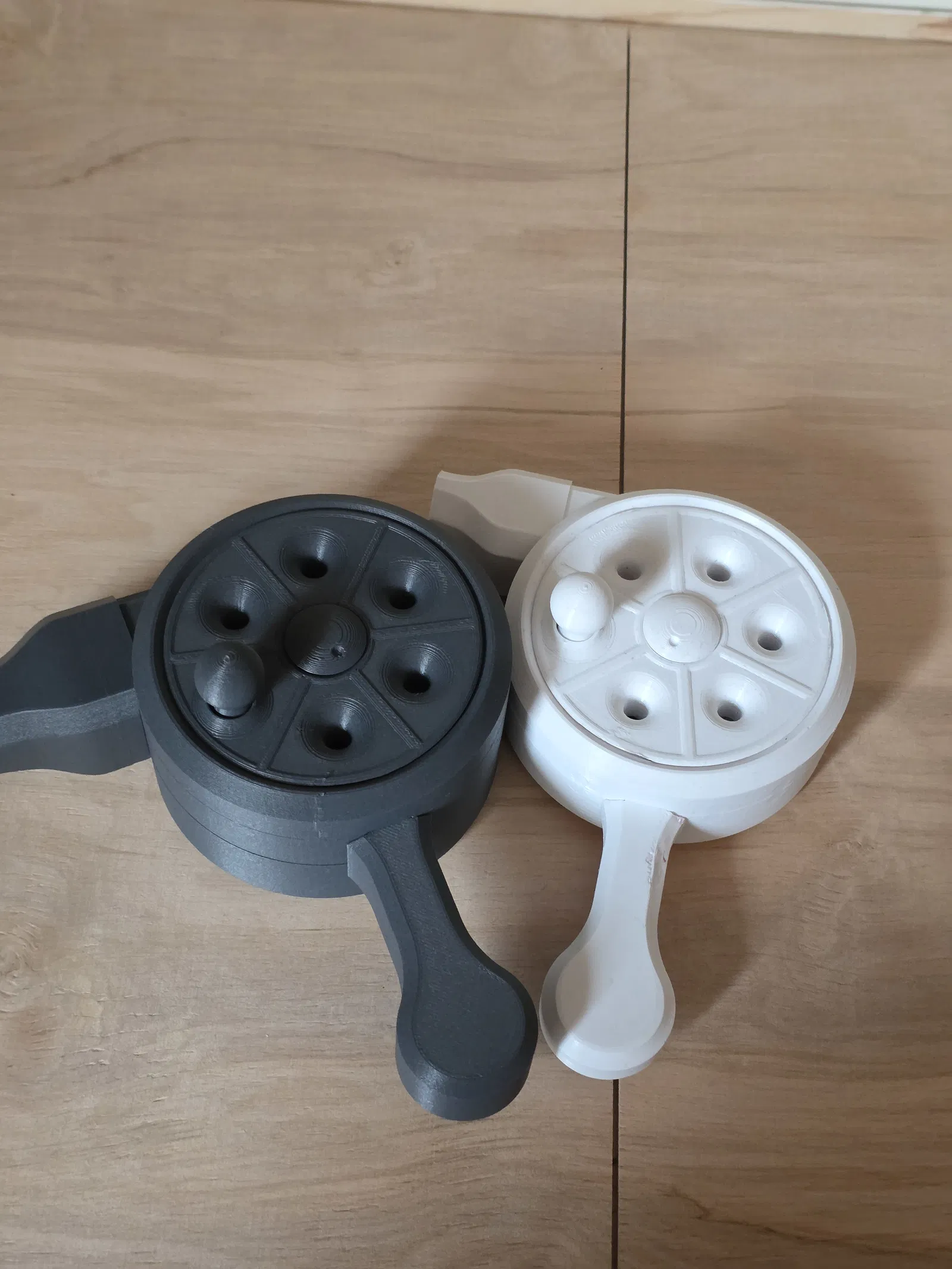

Cái máy thổi tua bin quay tay của tôi tua bin quay tay thì hay lắm, chạy cũng ổn - mà muốn có gió mạnh thì phải quay hơi bị lẹ.

Thế là tui thử thêm một bộ hộp số hành tinh nữa - và kết quả là nó chạy ngon hơn hẳn (mà dở cái là hơi ồn hơn).

Tất cả các bộ phận đều in 3D - không cần thêm bất kỳ phụ kiện nào. Nếu muốn cái nào bự hơn thì cứ thoải mái scale lên nha.

Cách nó hoạt động

Video này cho bạn thấy nó mạnh (và hơi ồn) cỡ nào nè :)

Quay trái hay quay phải

Nếu bạn muốn cái máy thổi có tay quay ở bên đối diện - chỉ cần mirror tất cả các chi tiết lại trước khi in.

Cách in

Tui khuyên bạn nên đặt Vị trí đường nối là Ngẫu nhiên (chỉ để tránh bị lồi ở một chỗ và giúp quay đều hơn). Tui cũng khuyên nên in bằng PET-G. In bằng PLA cũng được, nhưng tui thấy PET-G chạy ngon hơn.

Nhớ đặt Bán kính đóng khoảng cách lát cắt là ‘0’ - một số chi tiết khá gần nhau - chúng ta không muốn chúng bị dính vào nhau.

Ngoài ra thì cứ in bằng cài đặt phù hợp với bạn thôi.

Không cần hỗ trợ.

cả hai bộ bánh răng hành tinh đều được thiết kế để in liền - đừng tách chúng ra thành các bộ phận riêng lẻ - chúng không thể lắp ráp sau khi in riêng được.

Sau khi in

Bộ bánh răng hành tinh sau khi in có thể bị dính lại với nhau một chút. Cứ rung qua rung lại nhẹ nhàng cho đến khi chúng quay trơn tru. Thêm một ít dầu có thể giúp ích rất nhiều.

Đây là những chỗ bạn có thể thêm một giọt chất bôi trơn (dầu xích xe đạp hoặc dầu ăn cũng được)

Cách lắp ráp

Bước 1. Lấy bộ phận tay quay và lắp các khớp nối nhỏ vào các rãnh (15 cái)

Bước 2. nối với bánh răng thứ hai

Bước 3. Lắp khớp nối lõi vào lỗ lục giác của bánh răng thứ hai

Bước 4. Thêm miếng đệm tròn

Bước 5. Đặt cánh quạt (cái có cánh) lên khớp nối lõi

Bước 6. Lắp tay cầm vào rãnh

Bước 7. Lắp các khớp nối nhỏ vào các rãnh ở bánh răng thứ hai (7 cái)

Bước 8. Đặt nắp lên trên và đảm bảo tất cả các khớp nối đều đúng vị trí

Bước 9. ấn mạnh nắp để khớp vào. Xong rồi đó.

Tui sẽ sớm đăng ảnh lên, nhưng đây là một hoạt ảnh đơn giản để giúp bạn hiểu quá trình lắp ráp

Suy nghĩ sau dự án

Tui không phải là chuyên gia khí động lực học. Tui thiết kế tua bin theo cách tui nghĩ là nó sẽ hoạt động. Luồng không khí khá ổn, nhưng tui chắc chắn có thể tinh chỉnh để nó hoạt động tốt hơn nữa. Nếu bạn có bất kỳ ý tưởng nào - cho tui biết nha.

Nhật ký cập nhật:

06.07.2005 - Vì nhiều người báo cáo bánh răng bị dính hoặc khó quay, tui quyết định phát hành một phiên bản khác với khoảng cách giữa các bánh răng lớn hơn một chút. Có các tệp v3: second_gear_v3.stl, crank_v3.stl và để tiện cho bạn full_plate_v3.3mf. Hy vọng điều này sẽ giúp tạo ra nhiều bản in thành công hơn. Chúc may mắn với việc in ấn.

30.06.2025 - Tui đã thêm một số cấu trúc bên trong vào bộ phận second_gear - điều này sẽ giúp ích cho tất cả các cầu nối ở đó
