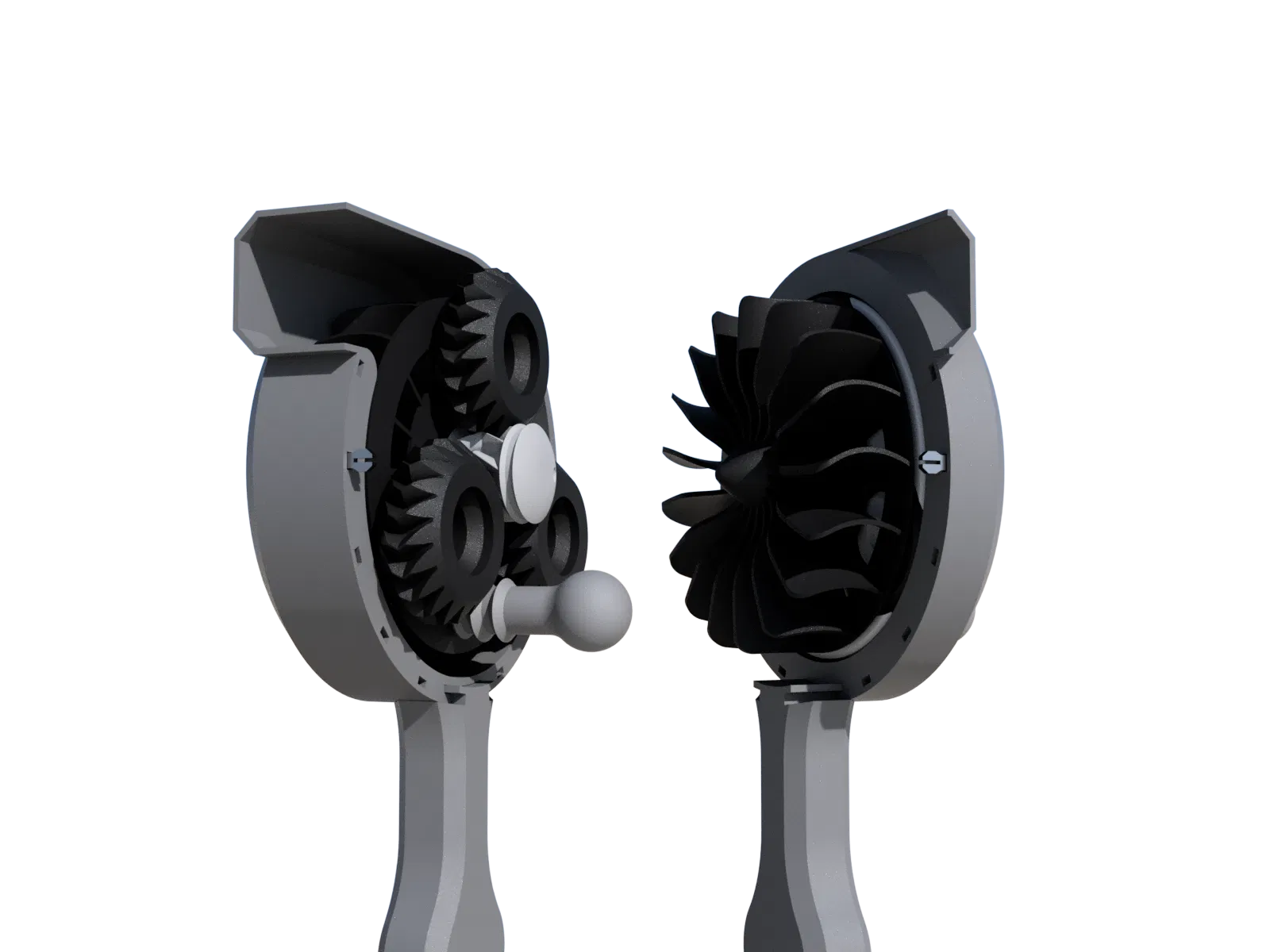

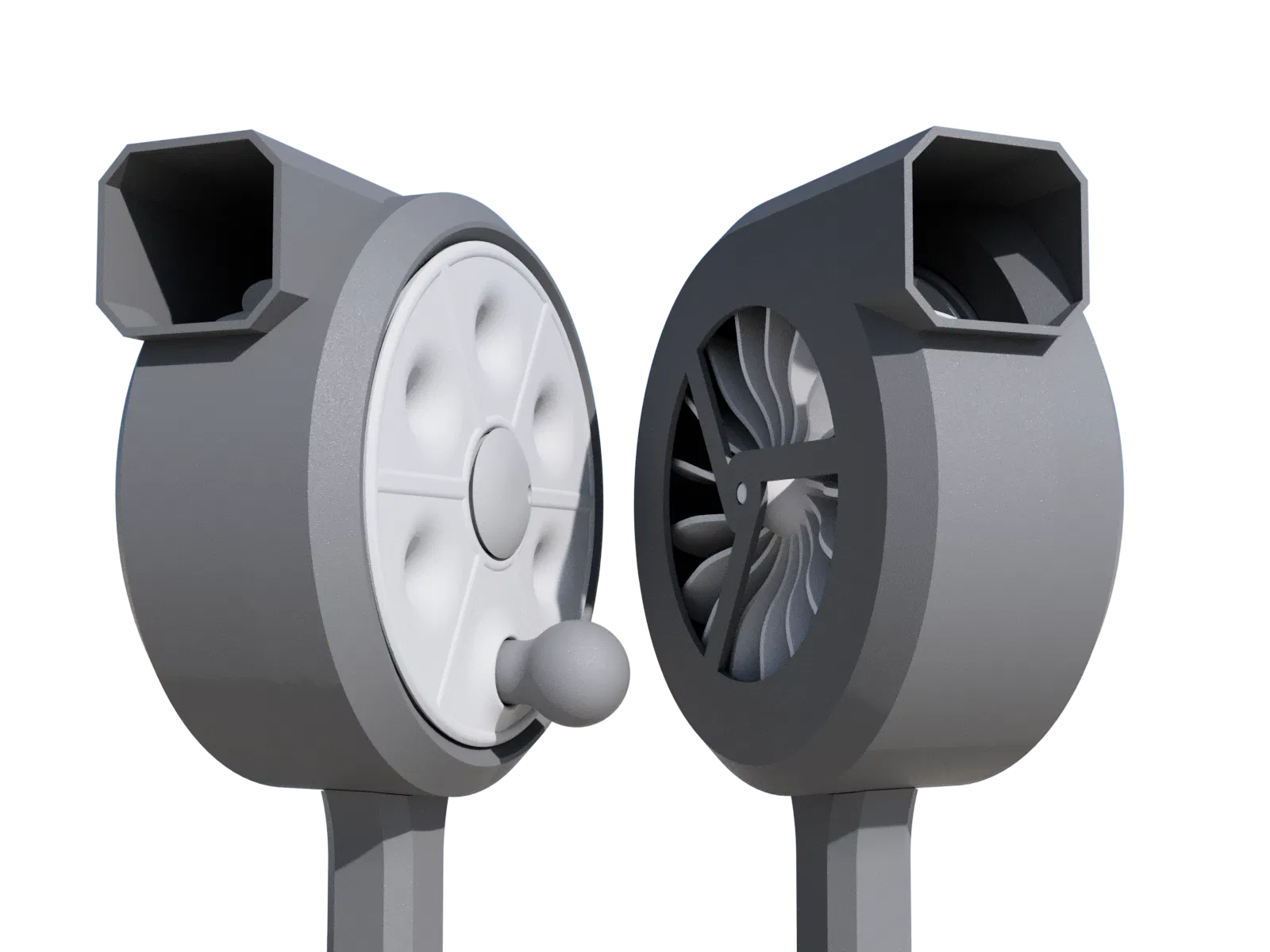

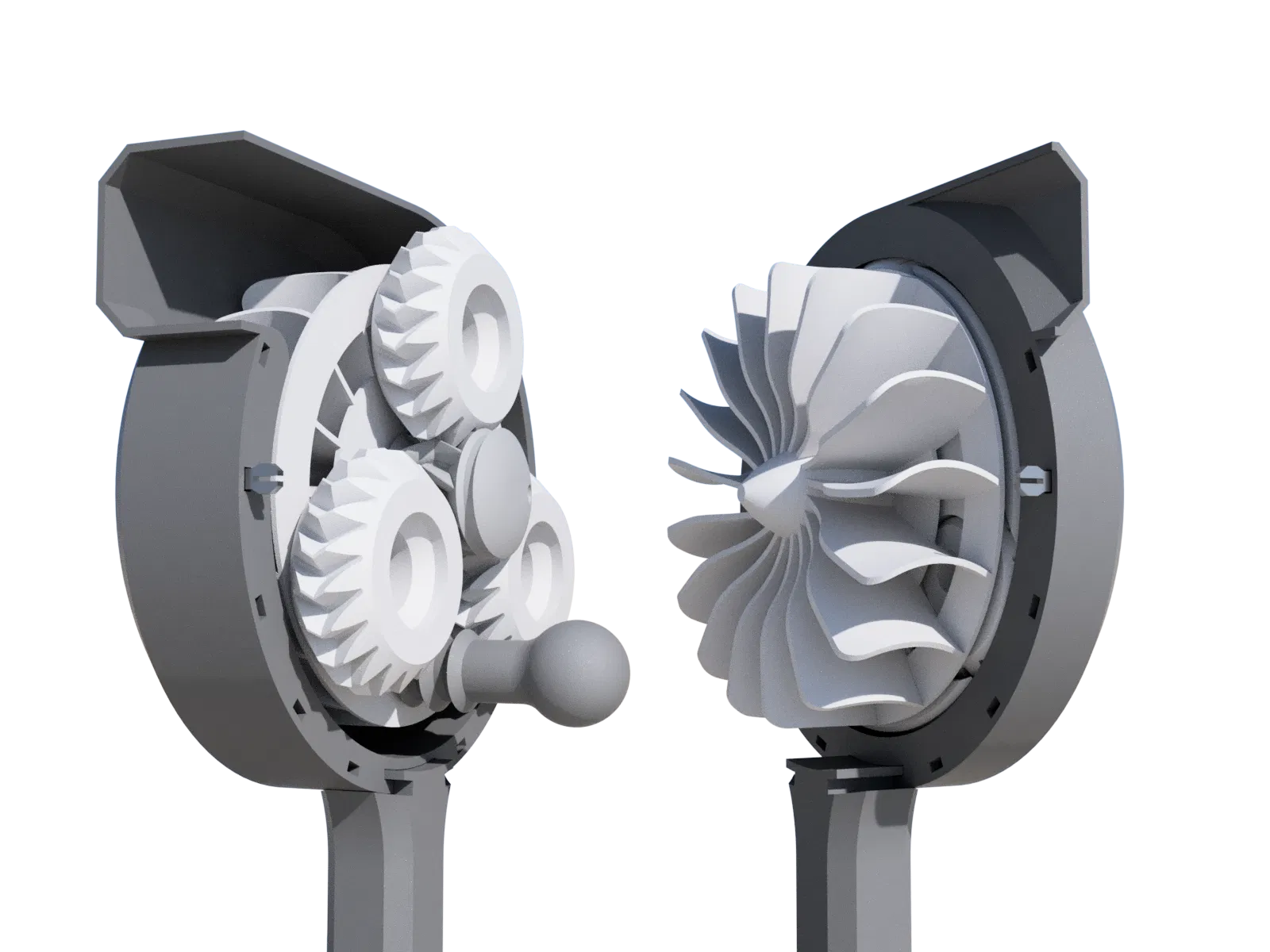

Máy thổi tuabin (có tay quay bánh răng hành tinh)

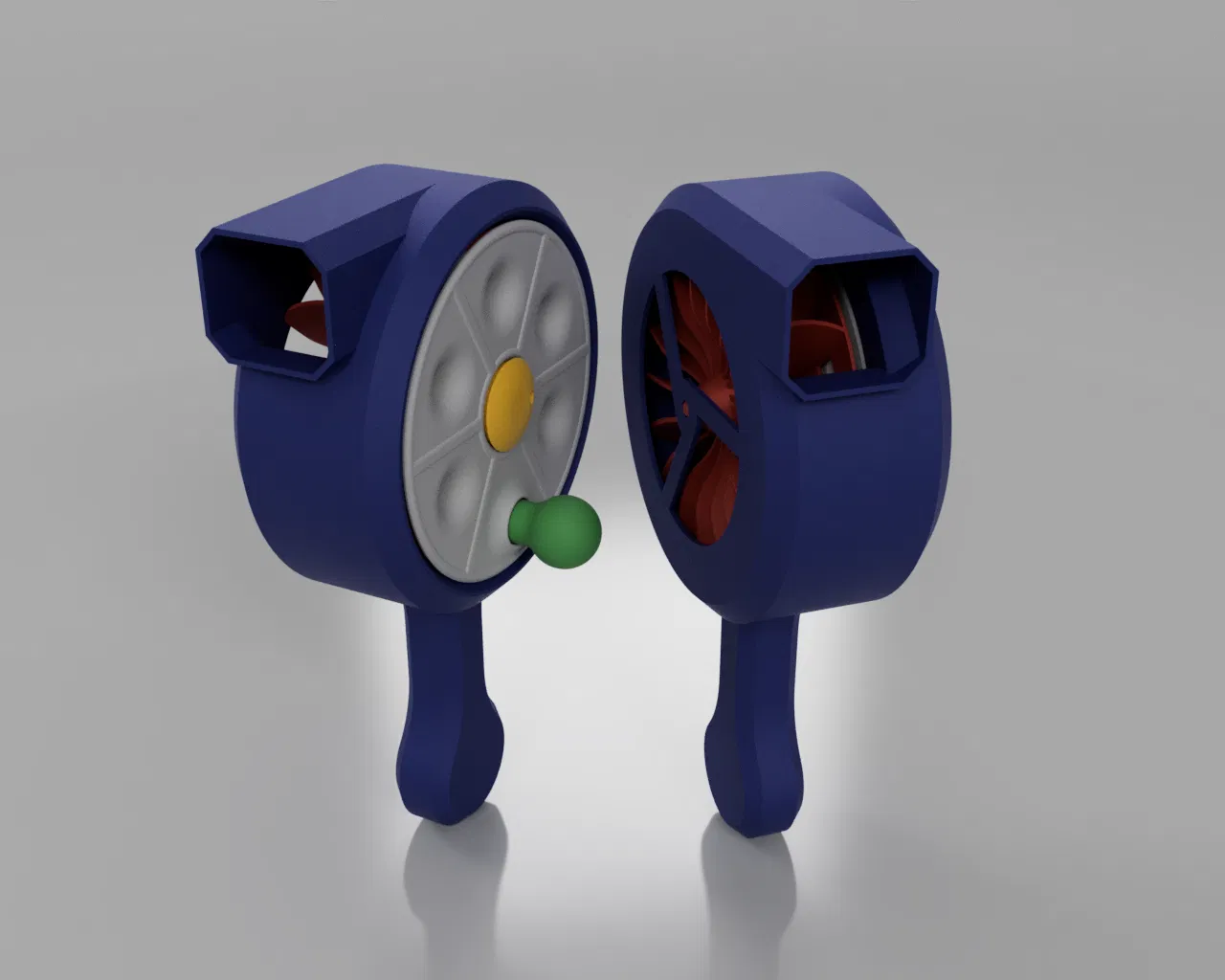

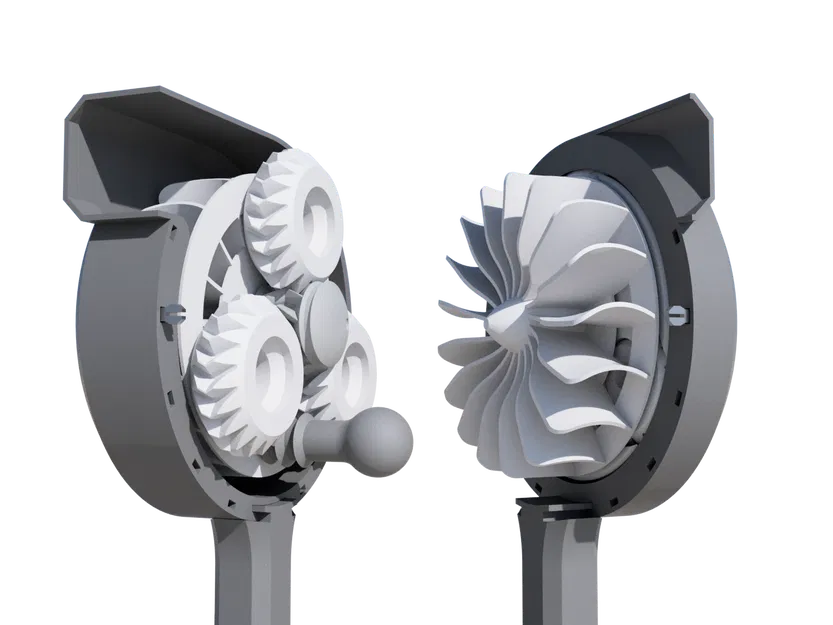

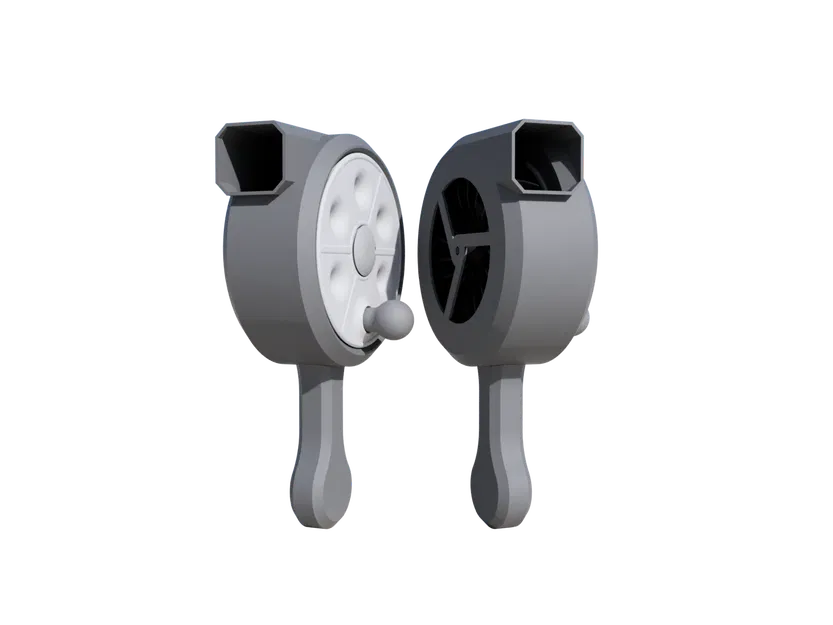

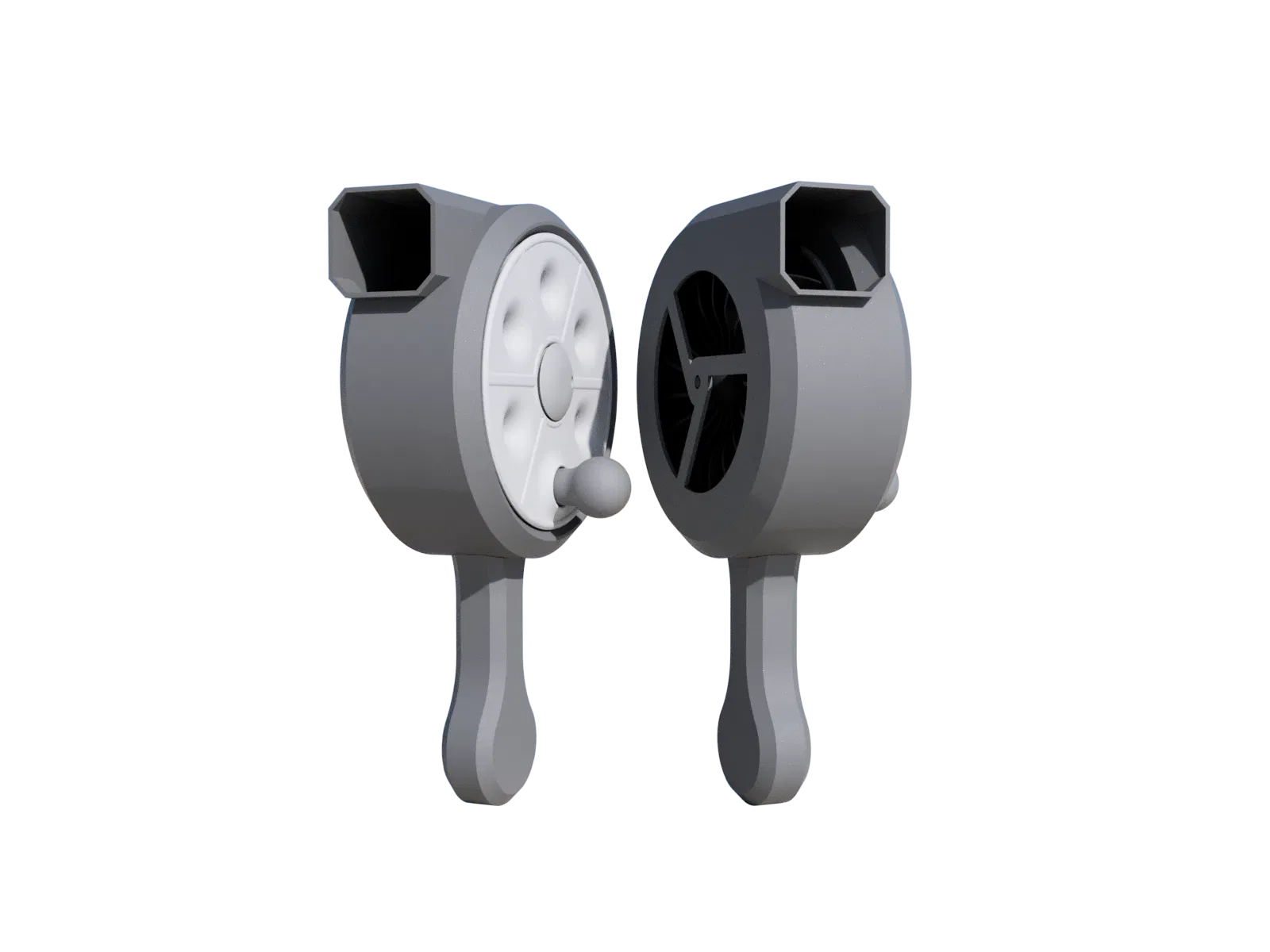

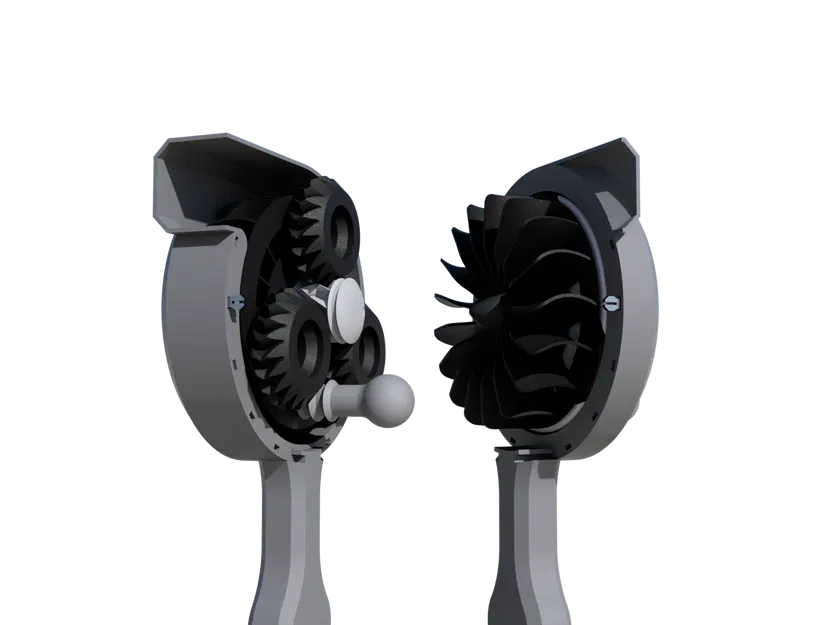

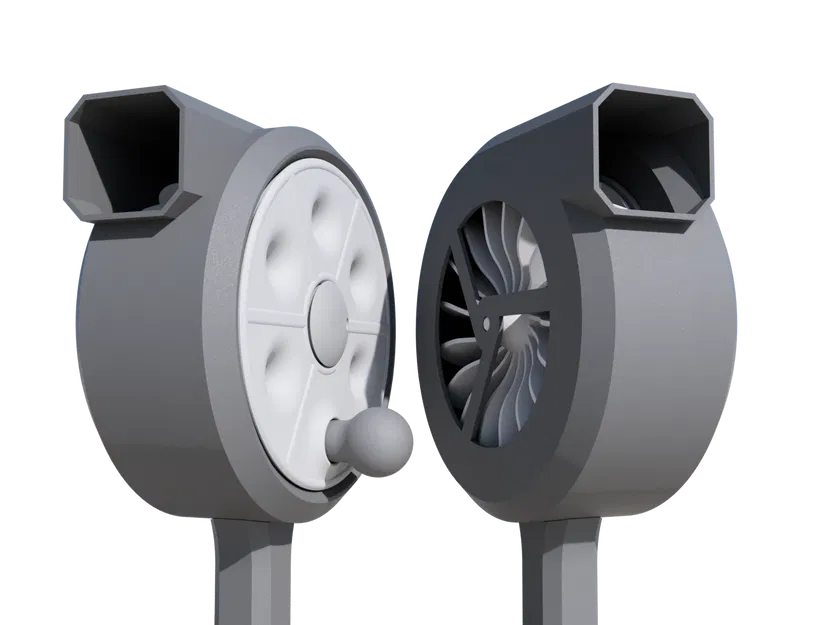

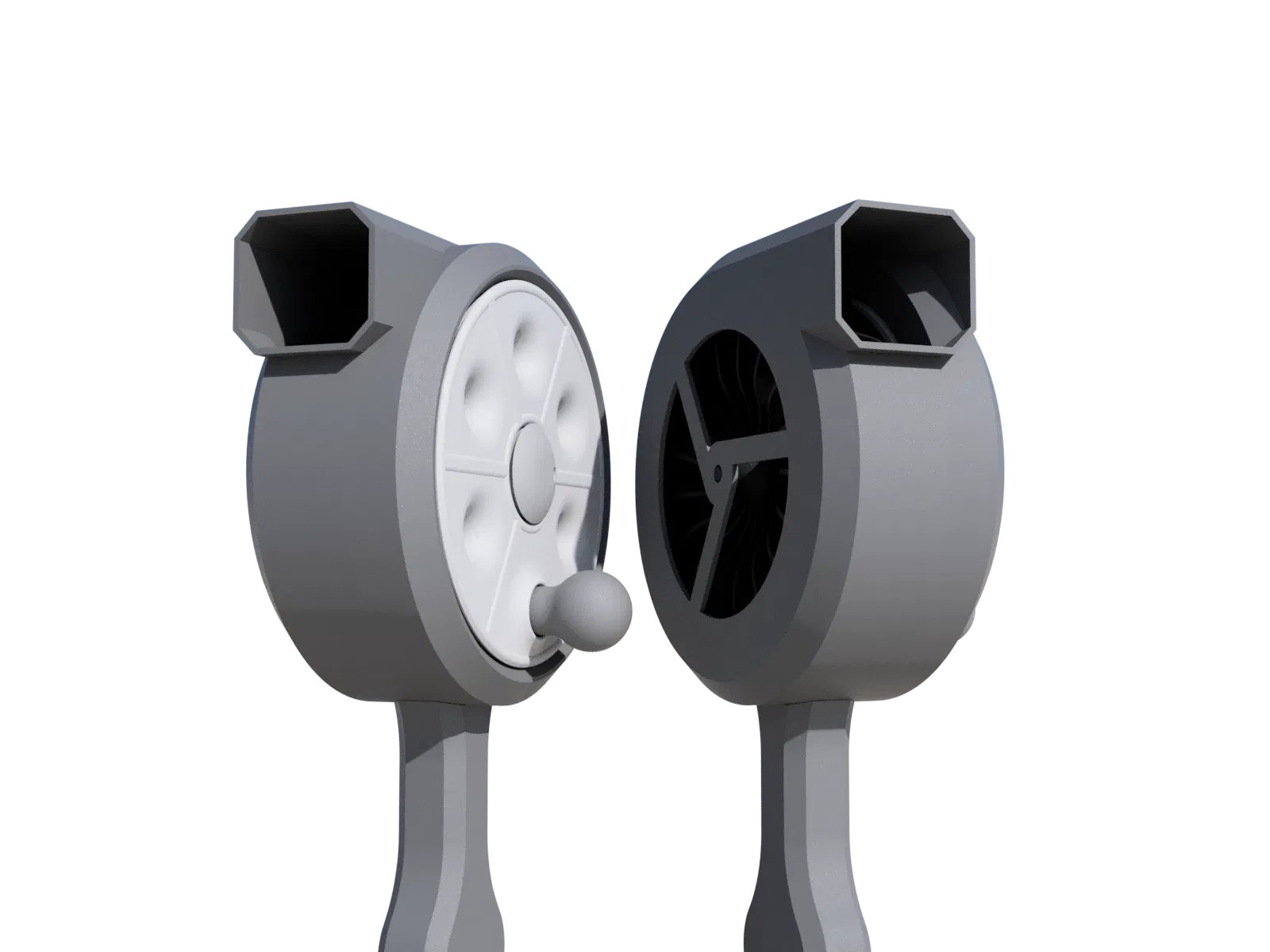

Chào mọi người. Tui xin giới thiệu dự án mới nhất của tui nè. Máy thổi tuabin quay bằng tay. Cái này xài tỉ lệ 1:6, nên mỗi vòng quay tay, cánh quạt tuabin quay được 6 vòng luôn đó. Xài để thổi lò barbecue là hết sẩy, mà làm quạt chơi cũng được.

Tất cả các bộ phận đều in 3D, không cần thêm phụ kiện gì hết trơn. Nếu muốn cái bự hơn thì cứ việc scale lên nha.

À, coi thêm phiên bản mới của tui với hai bộ bánh răng hành tinh nè.

Cách in

Tôi khuyên mọi người chỉnh Vị trí mối nối (Seam location) thành Ngẫu nhiên (Random) (để tránh bị lồi chỗ, giúp quay đều hơn)

Với lại nhớ chỉnh Bán kính đóng khe hở lát cắt (Slice gap closing radius) về ‘0’ nha - mấy cái bộ phận nó gần nhau lắm, mình không muốn nó dính lại với nhau đâu đó.

Ngoài ra thì cứ in với cài đặt phù hợp với máy của bạn là được.

P.S. Bạn có thể chia bản in thành nhiều phần, nhưng nhớ là toàn bộ phần bánh răng được thiết kế để in dính liền (printed-in-place). Bạn không thể in bánh răng riêng lẻ rồi lắp ráp sau được đâu nha.

Sau khi in

Bộ bánh răng sau khi in có thể bị dính một chút. Cứ lắc nhẹ nhàng tới lui cho đến khi nó quay trơn tru là được. Thêm chút dầu bôi trơn vô sẽ giúp ích nhiều lắm đó.

Đây là mấy chỗ bạn có thể nhỏ một giọt dầu bôi trơn vào nè (dầu ăn cũng xài được luôn nha)

Cách lắp ráp

Bước 1. Lấy phần bánh răng ra và gắn các khớp nối nhỏ vào các rãnh (8 cái)

Bước 2. Gắn bộ phận lõi vào lỗ hình lục giác

Bước 3. Thêm miếng đệm hình tròn

Bước 4. Đặt cánh quạt lên bộ phận lõi

Bước 5. Gắn tay quay vào khe

Bước 6. Đặt nắp lên trên và đảm bảo tất cả các khớp nối đều đúng vị trí

Bước 7. Ấn mạnh nắp xuống để nó khớp vào. Vậy là xong rồi đó.

Suy nghĩ sau dự án

Tôi không phải là chuyên gia khí động lực học. Tôi thiết kế tuabin theo cách tôi nghĩ nó sẽ hoạt động. Luồng không khí khá ổn, nhưng tôi chắc chắn cái này có thể được tinh chỉnh để hoạt động tốt hơn nữa. Nếu có ý kiến gì thì cho tôi biết nha.

Nhật ký cập nhật:

23.06.2025: Tôi đã sửa kích thước các khớp nối nhỏ (tải lại file mới hoặc scale khớp nối trong file hiện tại của bạn lên 80%). Tôi cũng đã thêm đầu phun để luồng không khí tốt hơn và giữ cho phần trên của máy thổi được chắc chắn.

22.06.2025: Giờ bạn có thể chọn phiên bản thuận tay trái hoặc thuận tay phải. L - tay quay ở bên trái (như trên tất cả các hình ở đây) R - tay quay ở bên phải.
