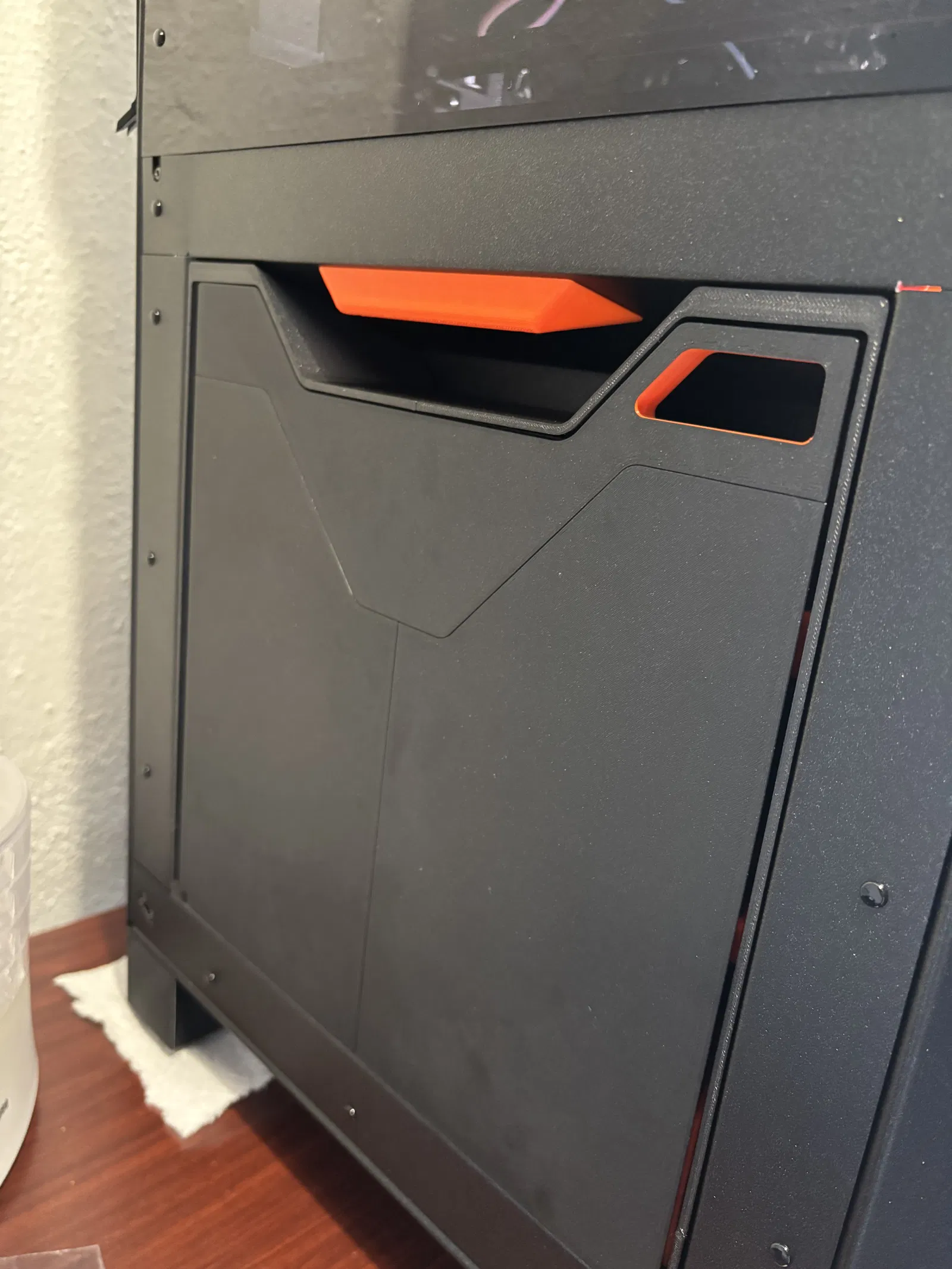

Chỗ để đồ bên hông Prusa Core One (Nam châm 20x5x2)

Mình thấy hơi khó kiếm mấy viên nam châm 20x6x2 giống của Prusa bên Mỹ, nên mình đã sửa lại thiết kế chỗ để đồ bên hông này để xài loại nam châm 20x5x2 này (kích thước thực tế thì gần 18.9 x 4.6 x 1.8 mm).

Phần cứng cần thiết:

• 29x nam châm 20x5x2
• 2x ốc M3x20 (giống bản gốc)

Mình cũng dời mấy cái khe nam châm lại gần mặt của mô hình hơn một chút để nó dính chắc vô CORE One hơn. Ước gì nó dính mạnh hơn nữa, nhưng mà thôi, sửa lại lần nữa chắc tốn công quá. 🙂

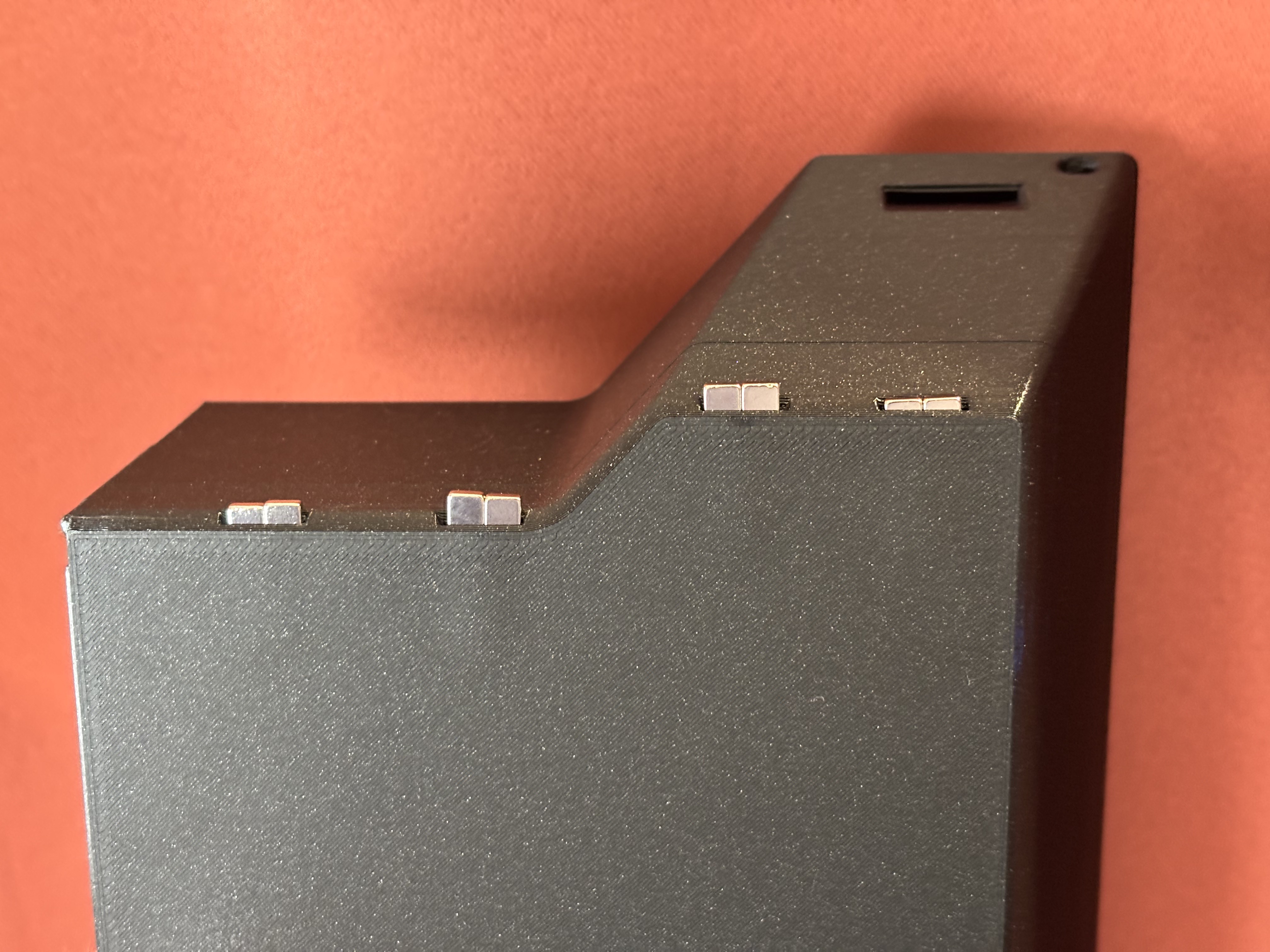

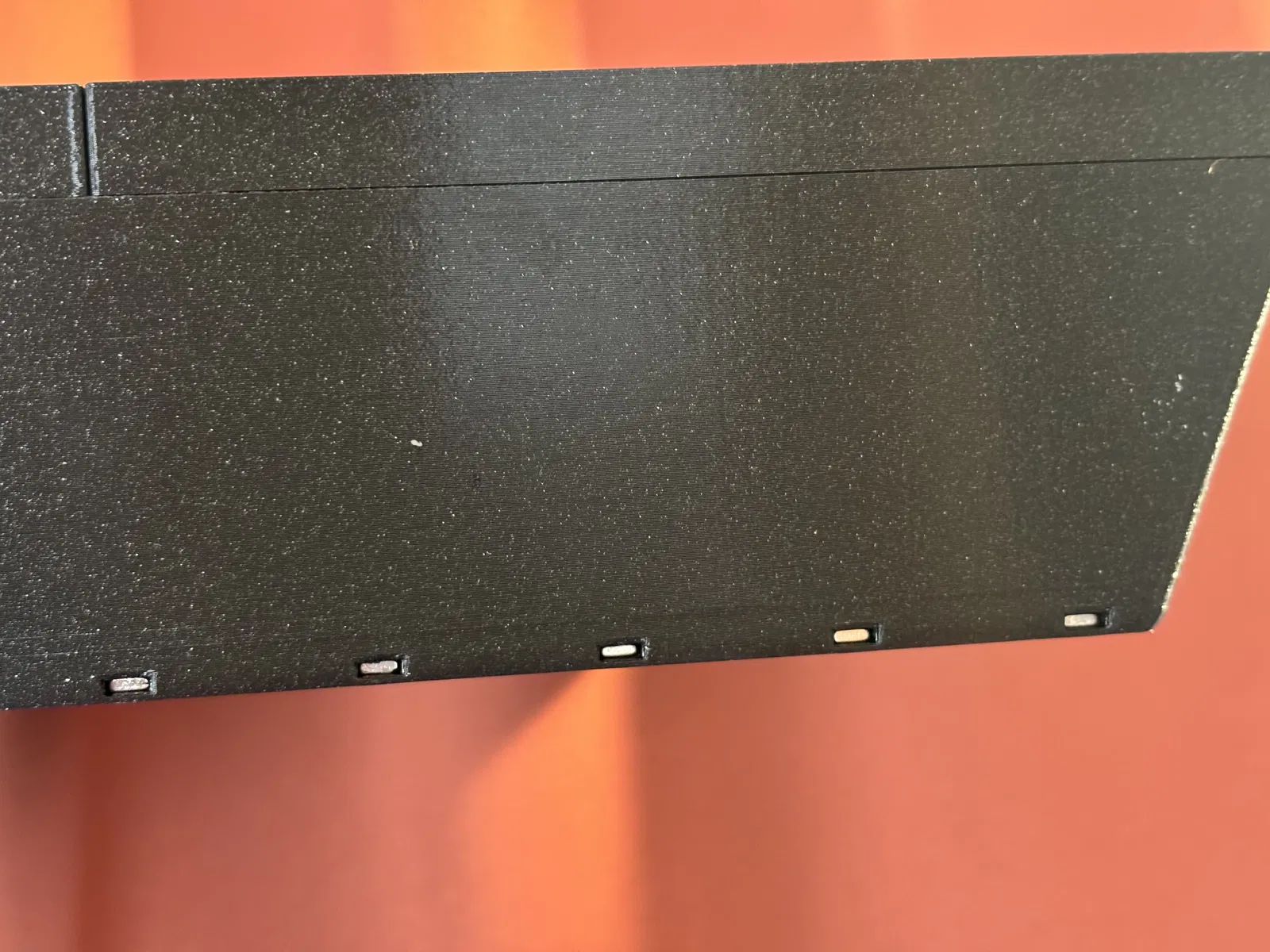

LƯU Ý: Ảnh chụp thì nam châm có hơi lồi ra một chút để tham khảo, nhưng mấy cái khe đó đủ sâu để nam châm nằm gọn trong bộ phận in ra luôn.

Cùng với mấy file đã sửa, mình đã copy mấy file cần thiết không thay đổi từ mô hình gốc cho tiện. Trong ảnh, bạn cũng sẽ thấy .

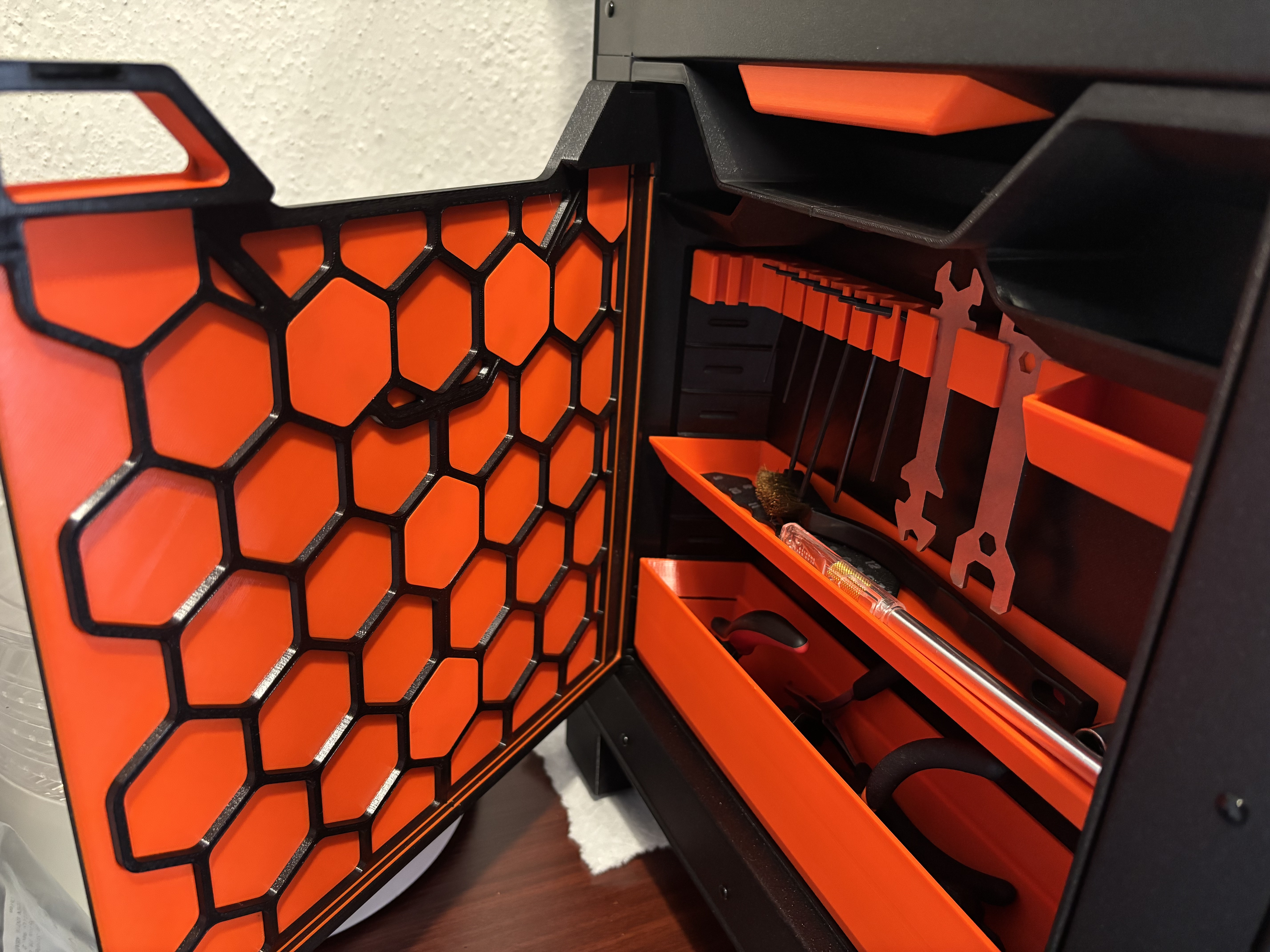

Mình in cái này bằng kỹ thuật in đa màu với MMU3. File 3mf đính kèm bao gồm tất cả các mô hình (trừ khay đáy sâu hơn) với phần in đa màu đã được áp dụng.

Link Onshape phòng trường hợp bạn muốn sửa thêm nữa.

Cảm ơn Prusa Guy vì mô hình gốc VÀ vì đã cung cấp file STEP để việc sửa lại dễ dàng hơn.
