Đầu nối ống khí cho hồ cá
Bộ sưu tập các đầu nối ống bơm khí cho hồ cá, nhưng cũng có thể dùng với bất kỳ ống khí áp suất thấp, đường kính nhỏ nào khác. Được thiết kế để thay thế các đầu nối ống khí tiêu chuẩn, với các kích thước được đo đạc cẩn thận để đảm bảo vừa vặn.
Mô tả
Vấn đề
Đang chỉnh sửa lại hệ thống dây dẫn khí cho hồ cá nhà tui. Tui cần mấy cái đầu nối ống khí nhỏ nhỏ mà hổng có, nên bả mới nói "Sao không in đại mấy cái đi?". Tui tìm thử mà hổng thấy STL nào có sẵn, nên tui tự thiết kế luôn.
Thiết kế

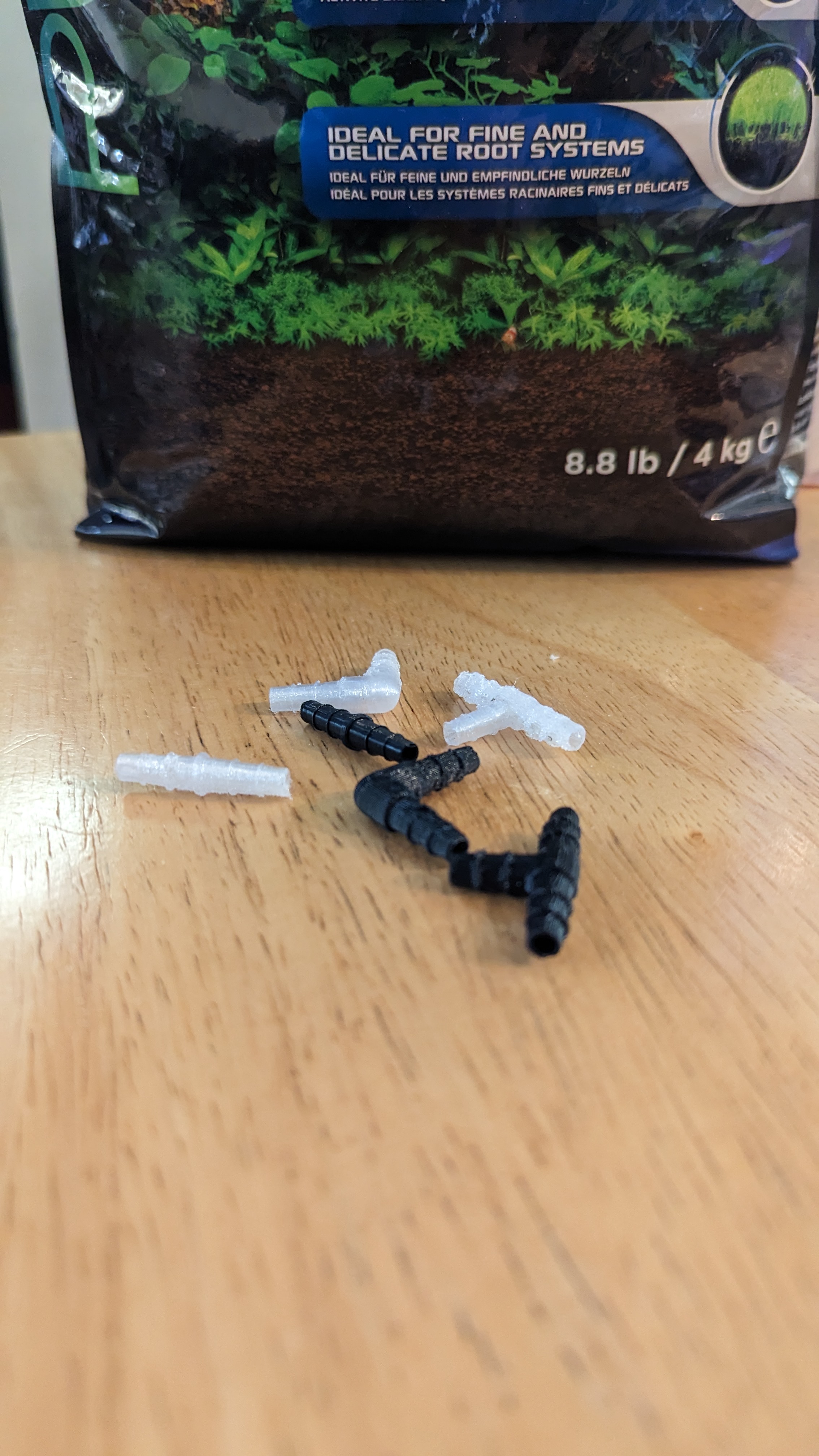

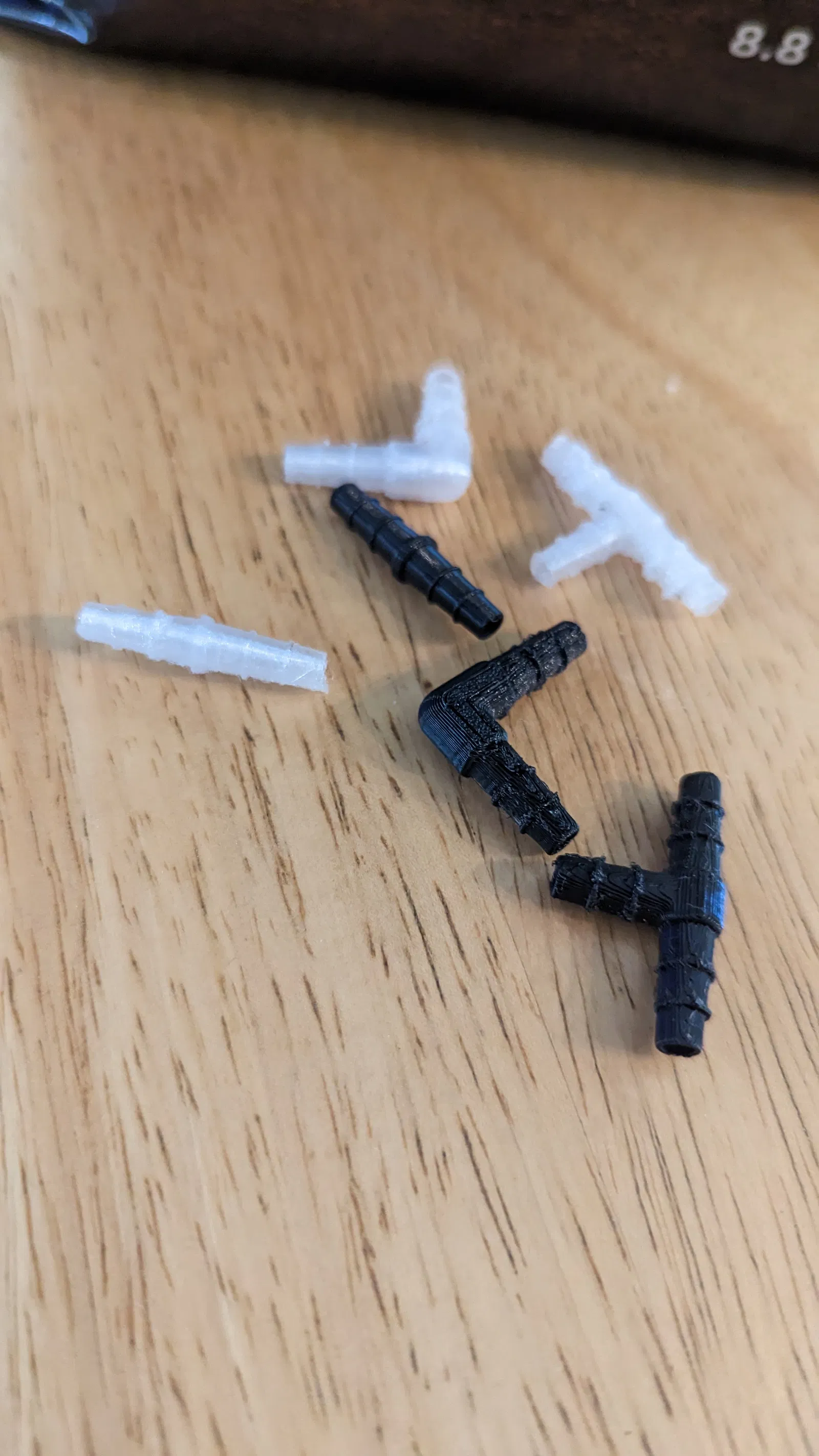

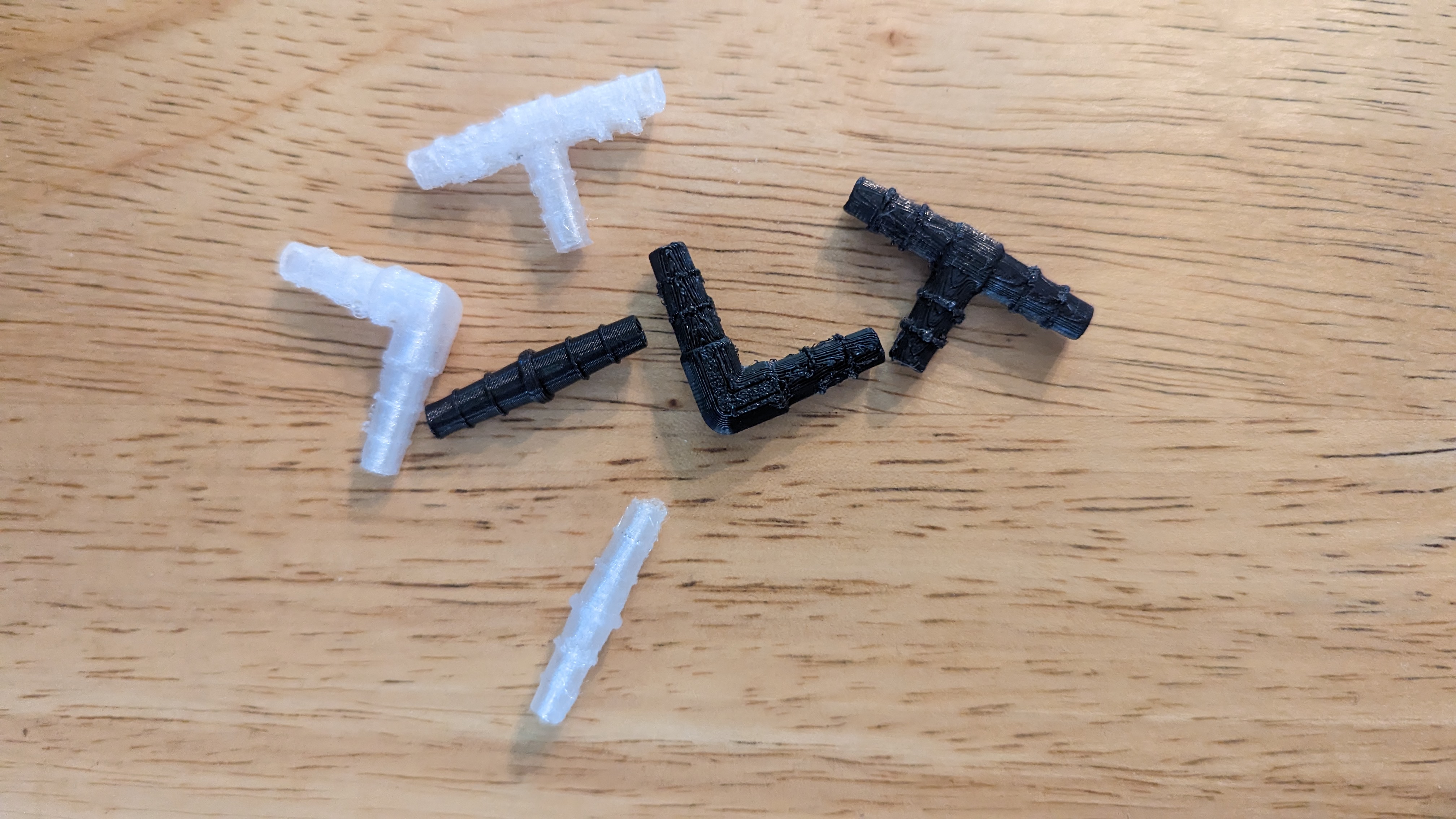

Mấy cái này tui thiết kế trên Shapr3D. Tui đo thử cái van điều chỉnh lưu lượng khí có sẵn, thấy đường kính ngoài của đầu nối là 4.2mm, đường kính trong là 2.5mm. Tui làm giống vậy nhất có thể, với đầu nối bắt đầu ở 7mm rồi thuôn xuống khoảng 4mm và đường kính trong 3mm.
In ấn
Tui đề xuất in mấy cái này bằng PETG hoặc loại filament không tan khác (PLA sẽ tan trong nước theo thời gian, tuy không hại cá nhưng sẽ hơi phiền).
Tui in với độ phân giải 0.15mm ở tốc độ 70mm/s. Tui xài Overture PETG, nhiệt độ khuyên dùng từ 230 - 250 độ, tui in ở 245 độ để giảm tơ, chắc là mọi người sẽ cần dùng súng nhiệt để dọn dẹp sau khi in xong.

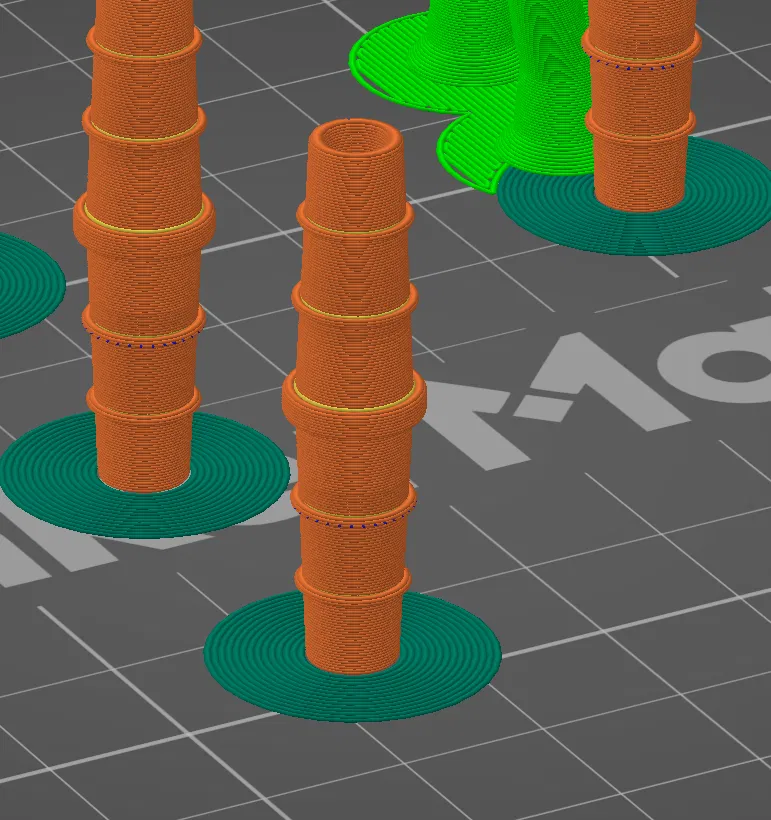

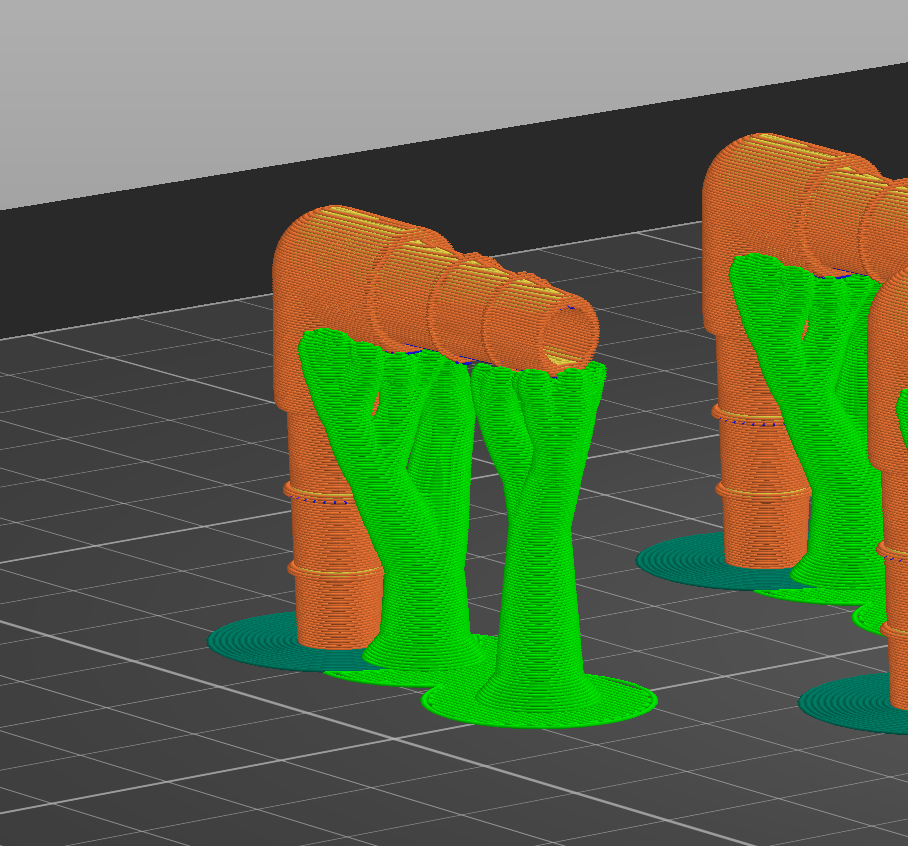

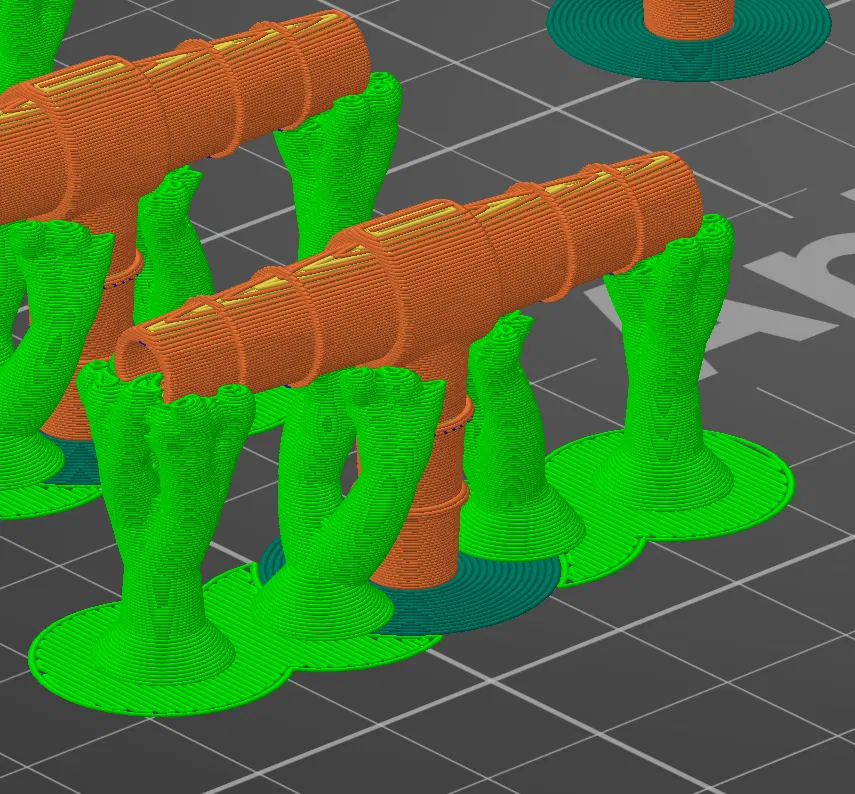

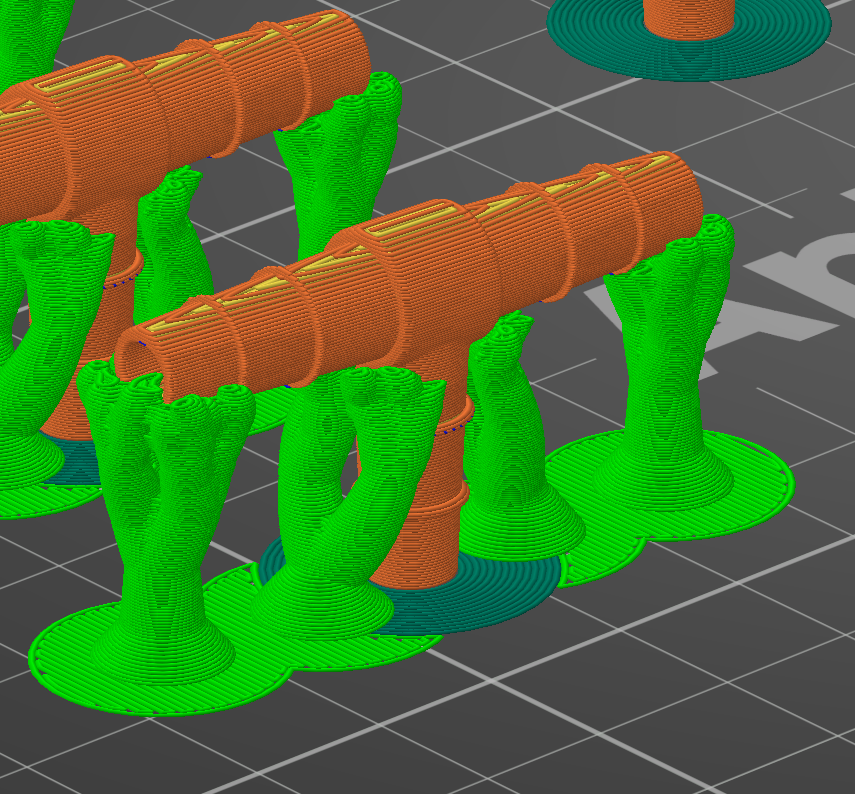

Tui cũng khuyên dùng hỗ trợ hữu cơ (organic supports) cho loại T và L, và in thẳng đứng, theo tui thấy thì vậy là đẹp nhất. Xem hình để có ý tưởng nha.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
File mô hình
