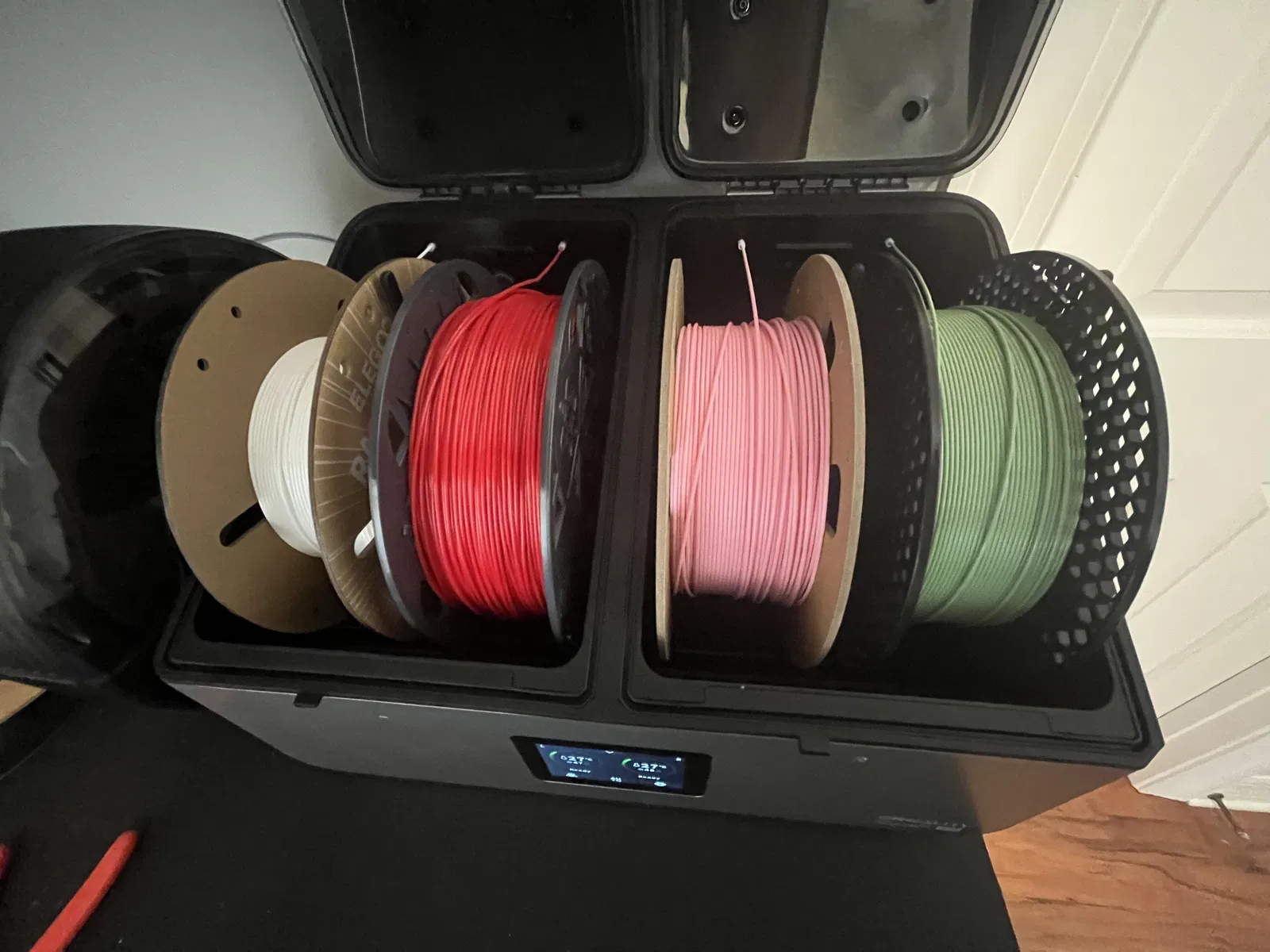

Mod Tự Cuộn Dây Tự Động Creality Space Pi X4

Dự án này là để thay thế bộ phận đệm cho mmu3 bằng cách cuộn lại dây tóc.

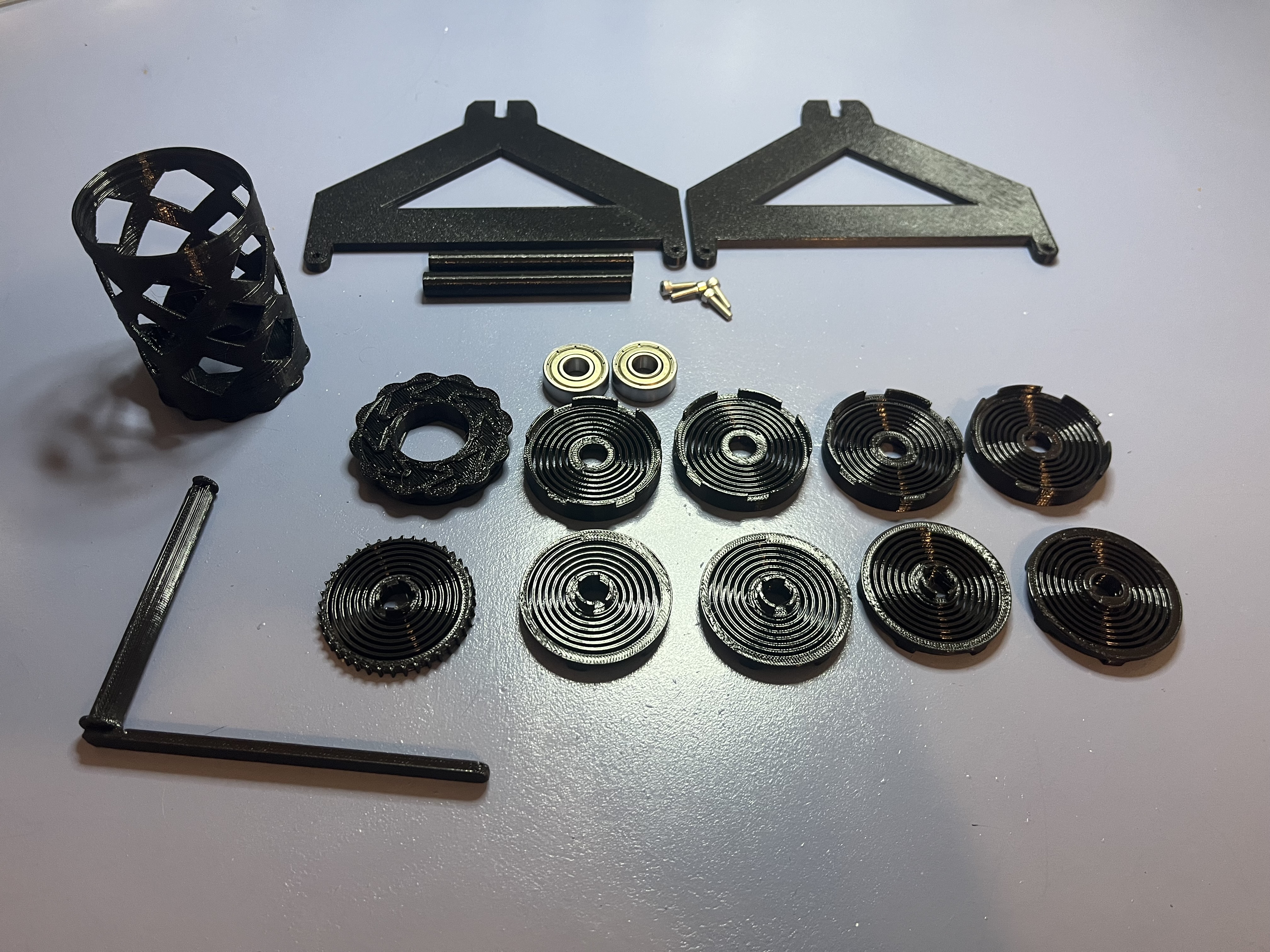

Các bộ phận in cho cái này là như sau (Tôi đã in tất cả các bộ phận bằng PETG, không cần hỗ trợ):

Số lượng cần in

Tên tệp

Nhận xét

4

creality space pi x4 auto rewinder holder - All v1.1

4

70mm auto rewinder - All - Diamond HOẶC 70mm auto rewinder - All - Hexagon Kim cương và Lục giác đề cập đến hoa văn trên hình trụ cuộn dây tóc. (phiên bản 70mm được chỉnh sửa từ phiên bản 75mm của Jim Nangano là một bản chỉnh sửa của phiên bản gốc của VincentGroenhuis)

Ngoài ra, các bộ phận trong tệp All đã được tách ra như sau:

Tên tệp

Nội dung trong tệp All nếu in riêng lẻ

creality space pi x4 auto rewinder holder - All v1.1

2 - creality space pi x4 auto rewinder holder - Crossbeam 1 - creality space pi x4 auto rewinder holder - Side Bracket 1 - creality space pi x4 auto rewinder holder - Middle Bracket

70mm auto rewinder - All - Diamond

1 - 70mm auto rewinder - Cylinder - Diamond 1 - 70mm auto rewinder - Cylinder - Top 1 - 70mm auto rewinder - Axle 1 - 70mm auto rewinder - Spring - Top 1 - 70mm auto rewinder - Spring - Bottom 4 - 70mm auto rewinder - Spring - Middle 1 3 - 70mm auto rewinder - Spring - Middle 2

70mm auto rewinder - All - Hexagon

1 - 70mm auto rewinder - Cylinder - Hexagon 1 - 70mm auto rewinder - Cylinder - Top 1 - 70mm auto rewinder - Axle 1 - 70mm auto rewinder - Spring - Top 1 - 70mm auto rewinder - Spring - Bottom 4 - 70mm auto rewinder - Spring - Middle 1 3 - 70mm auto rewinder - Spring - Middle 2

Bộ phận không in:

Creality Space Pi X4 - https://www.creality.com/products/creality-spacepi-x4?spm=..page_12186981.nav_link_store_1.1

(16) ốc vít M3x10

(8) Vòng bi 608

Hướng dẫn lắp ráp:

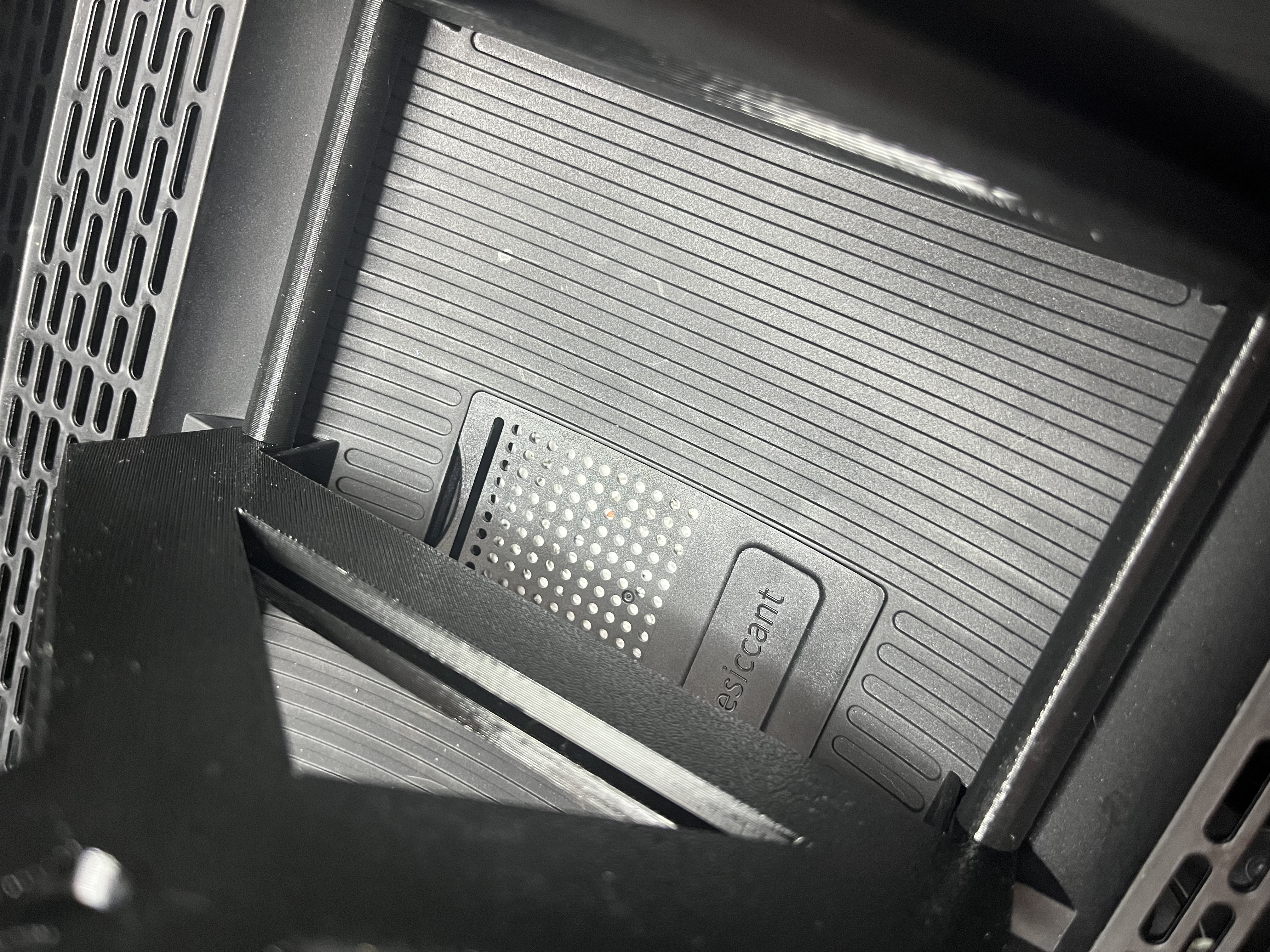

1. Chuẩn bị Creality Space Pi X4 của bạn bằng cách tháo các giá đỡ cuộn dây đi kèm. Các Giá đỡ cuộn dây mới sẽ được lắp vào vị trí của chúng.

Lưu ý: Bước này hóa ra là khó khăn nhất đối với tôi và đòi hỏi phải dùng lực để tháo chúng ra. Tôi không chịu trách nhiệm cho bất kỳ hư hỏng nào xảy ra với creality space pi x4 của bạn cho bước này hoặc bất kỳ bước nào khác. Vui lòng cẩn thận khi tháo chúng ra.

2. Lắp ráp các giá đỡ cuộn dây:

Đối với mỗi 4 giá đỡ cuộn dây, bạn sẽ cần:

1 - Side Bracket

1 - Middle Bracket

2 - Crossbeams

4 - ốc vít m3x10mm

Mũi lục giác M3 hoặc tua vít (tùy thuộc vào loại ốc M3x10mm bạn đang sử dụng)

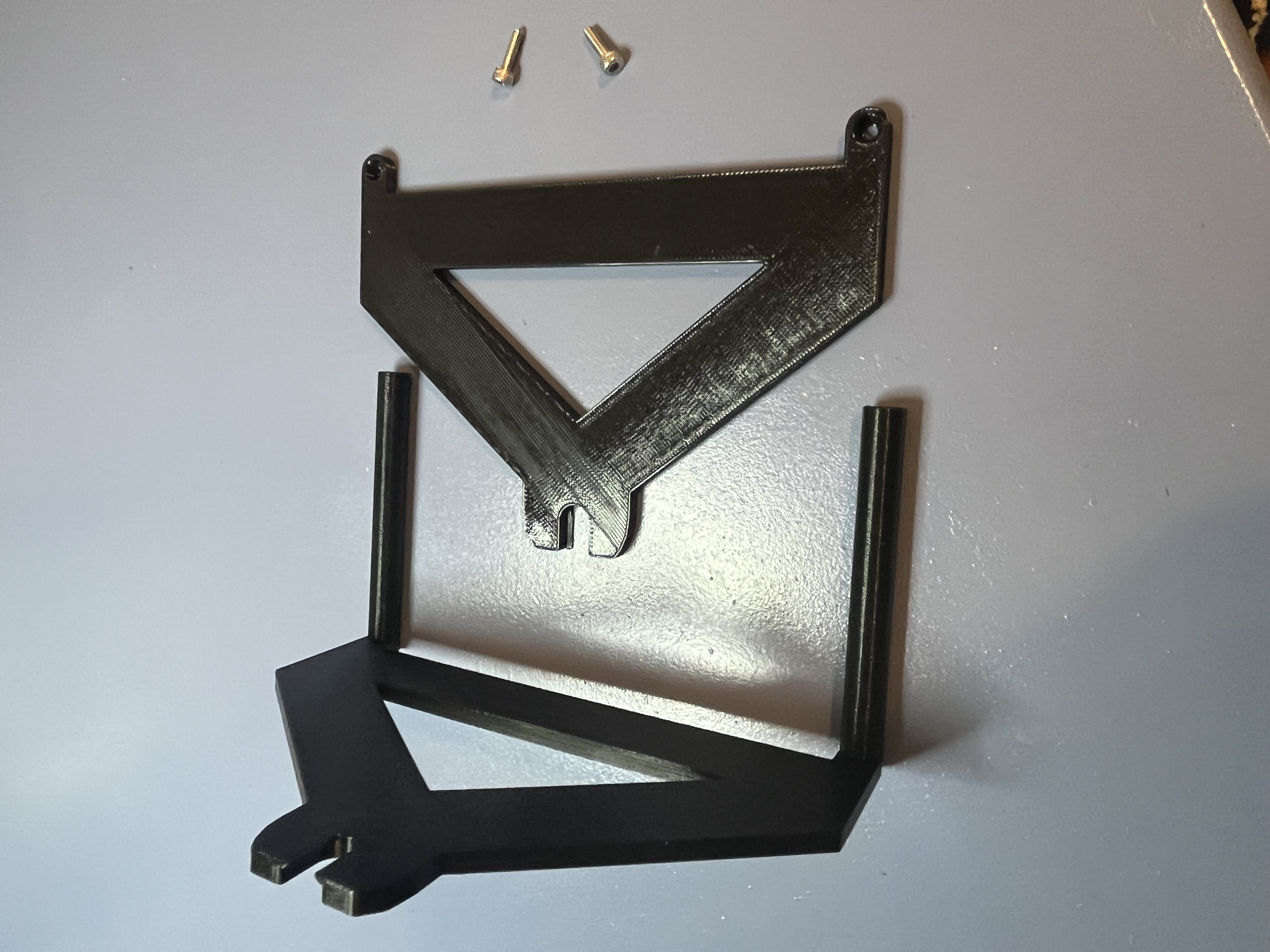

Bắt đầu bằng cách vặn các thanh ngang vào từng bên một. Lỗ ở một bên của giá đỡ bên lớn hơn bên còn lại, bên đó sẽ là bên bạn vặn vào từ đó để đầu ốc không bị lồi ra khi vặn chặt.

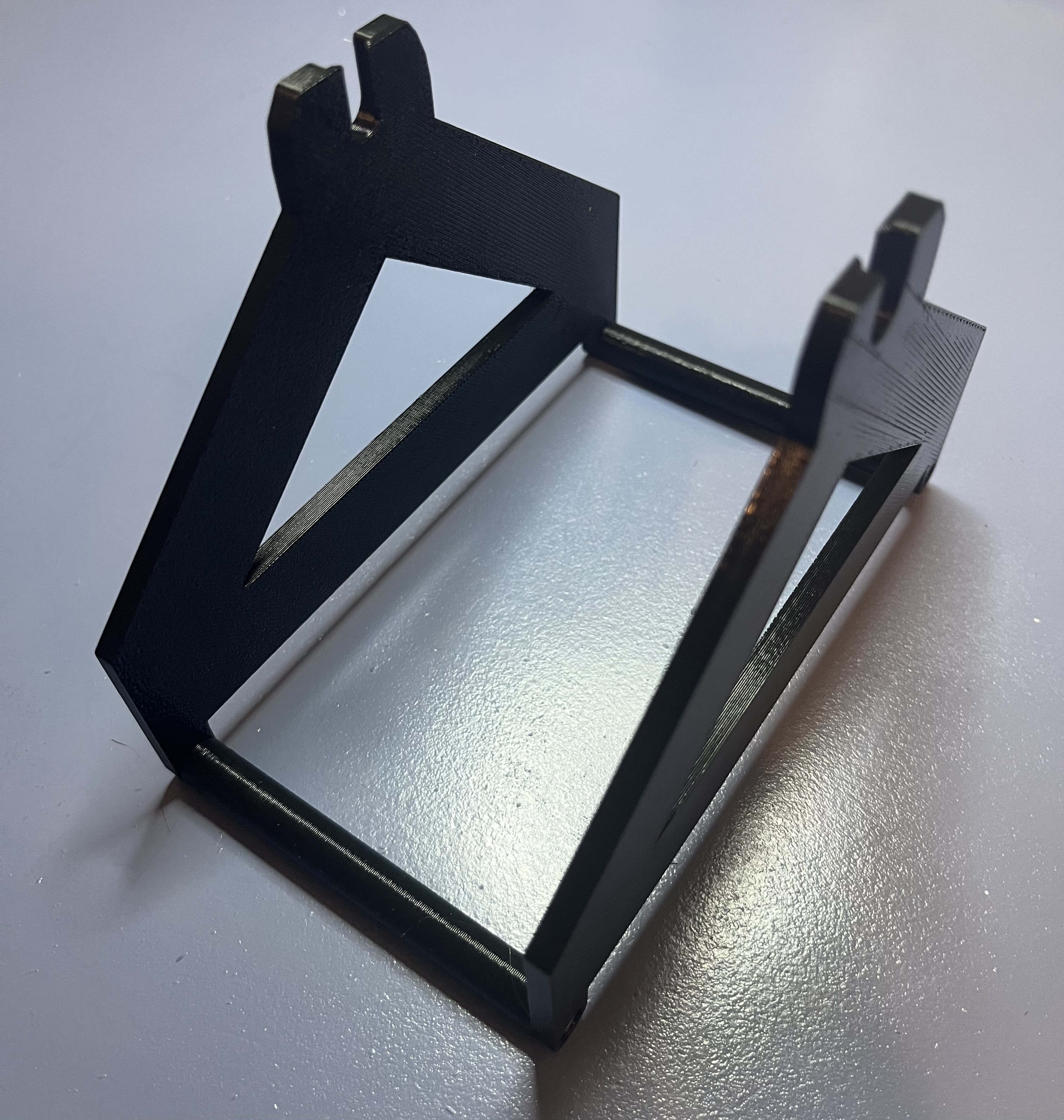

Hoàn thành việc vặn bên còn lại để các thanh ngang được siết chặt vào các giá đỡ bên:

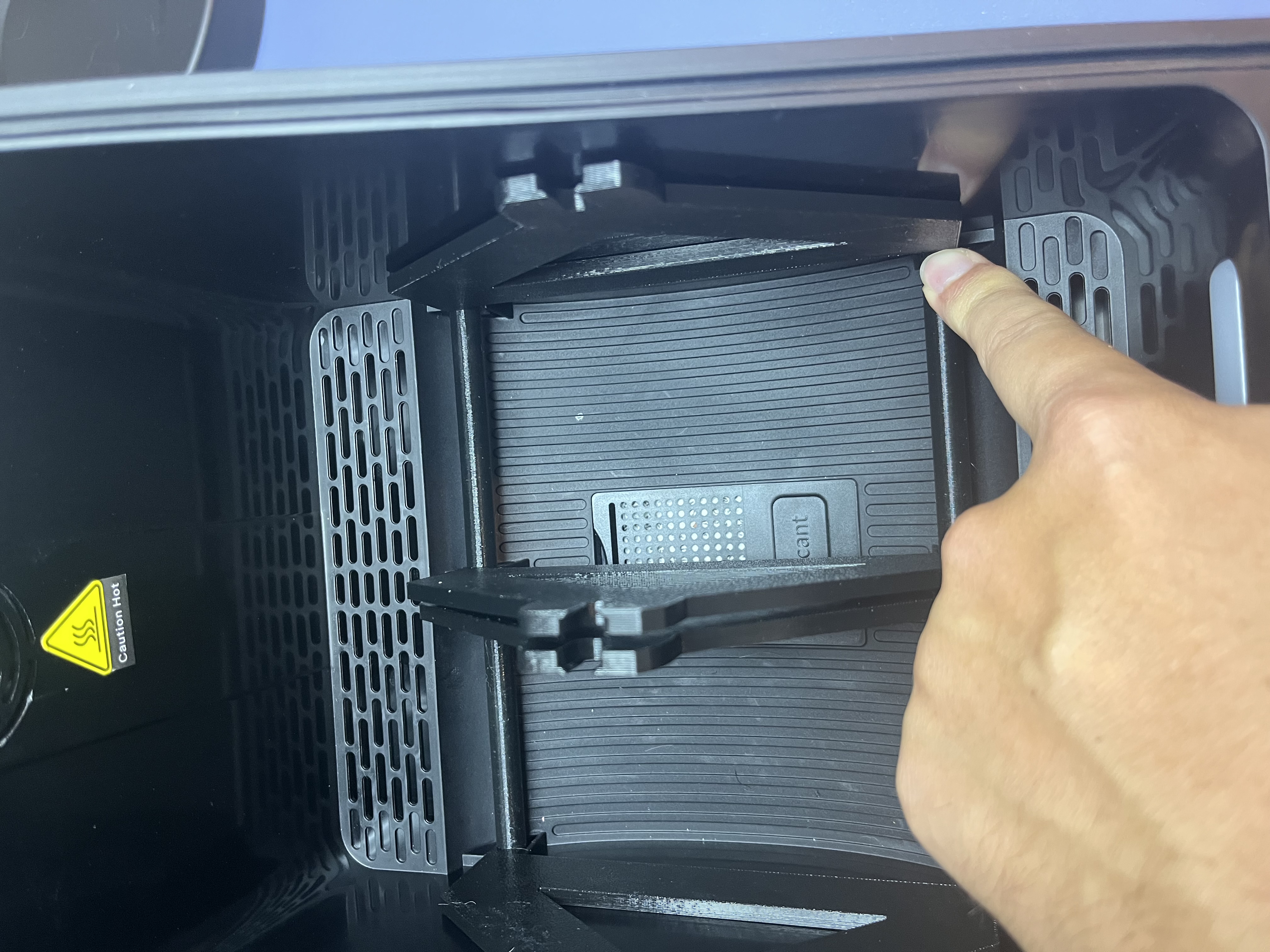

Đẩy các Giá đỡ bên vào các giá đỡ vòng bi cũ, từng góc một. Bước này đòi hỏi lực vừa phải. Vui lòng cẩn thận không đẩy quá mạnh làm hỏng Space Pi x4, vì dung sai của bạn có thể khác với tôi trên máy in 3D của tôi. Nếu có vẻ như cần nhiều lực hoặc không vào được, bạn có thể cần chà nhám các bộ phận trước khi lắp.

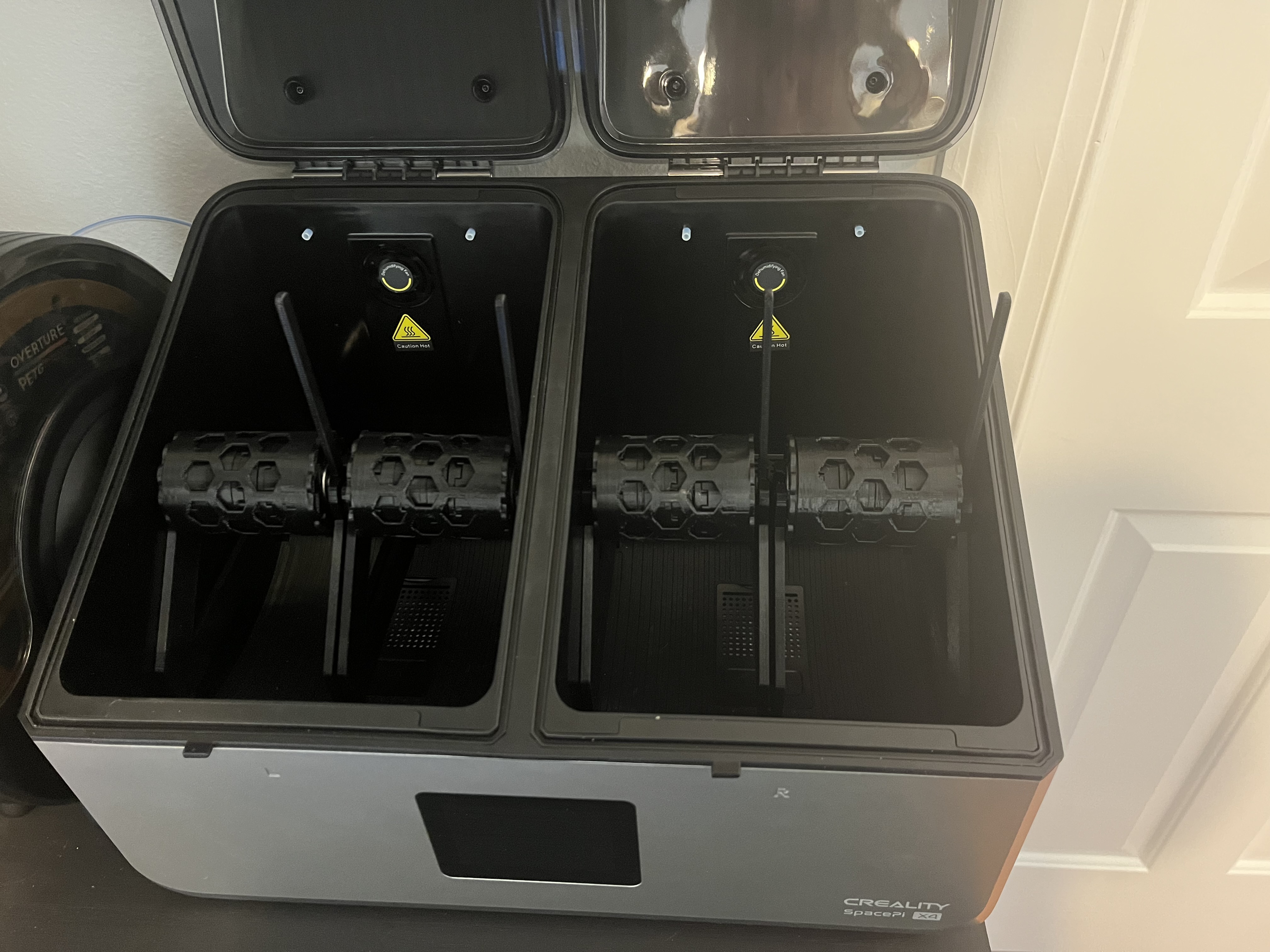

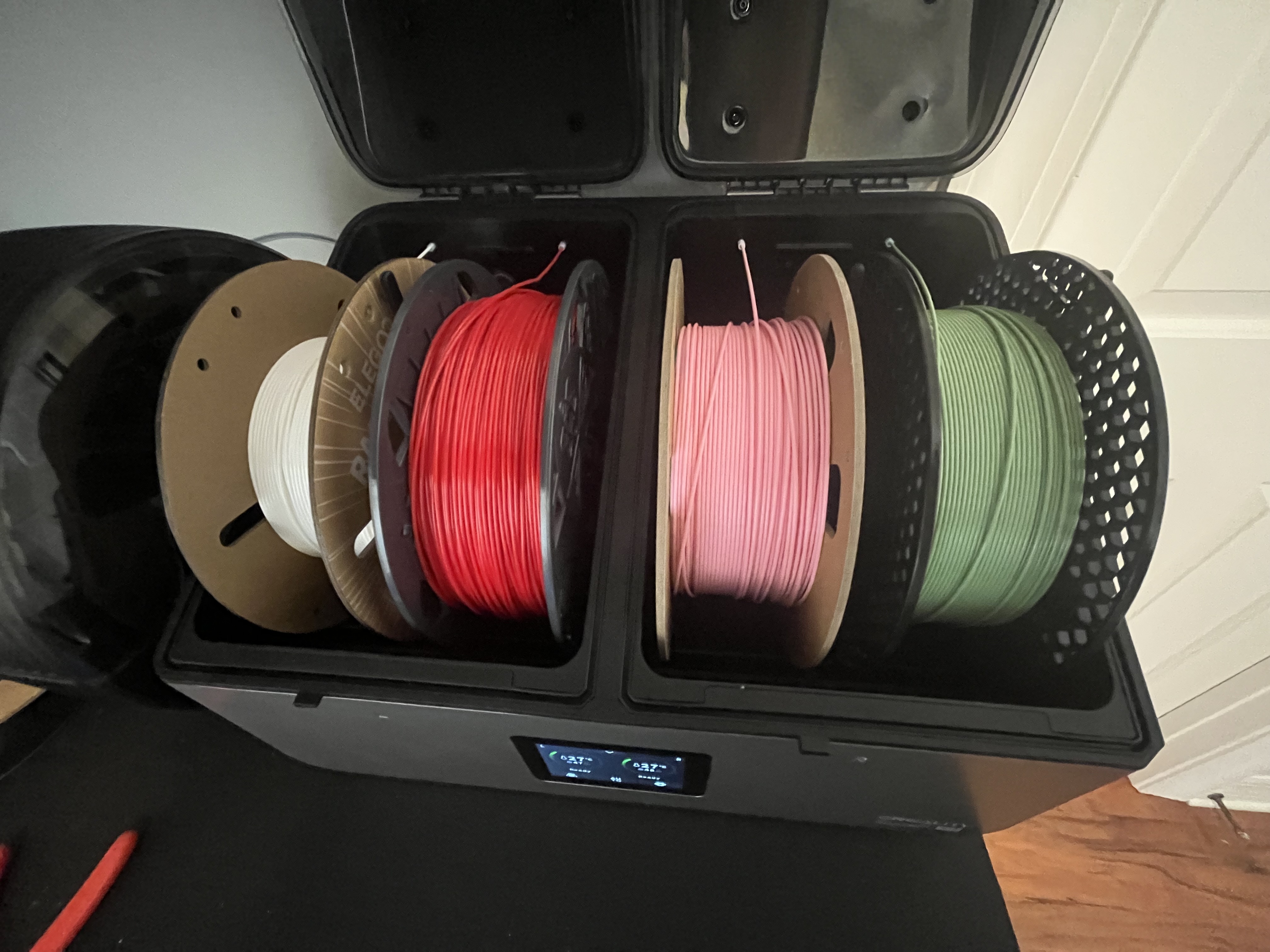

Đây là cách của tôi sau khi lắp vào các khe vòng bi:

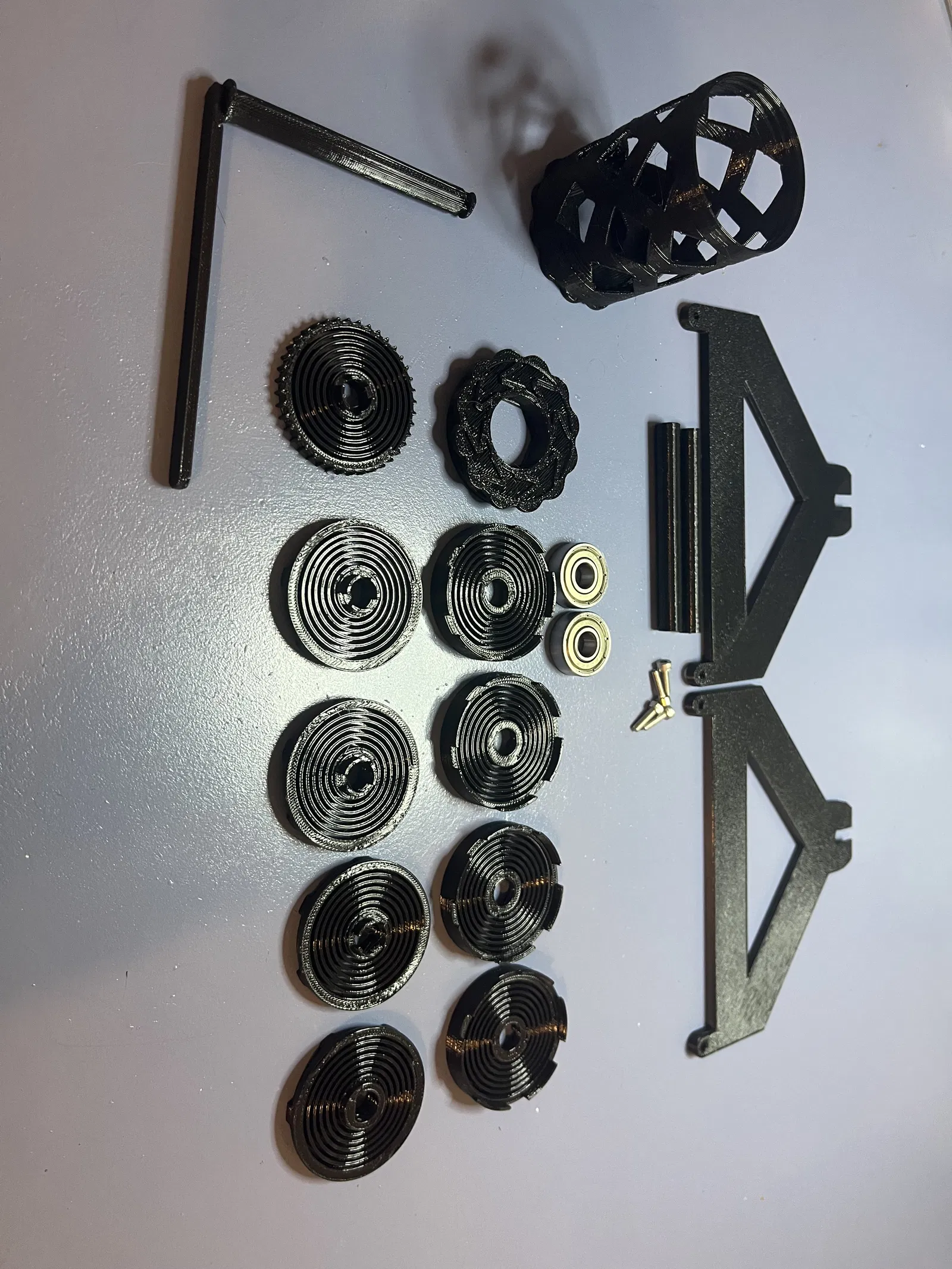

3. Lắp ráp các cuộn dây tự cuộn.

Bạn sẽ cần những thứ sau cho mỗi 4 cuộn dây:

1 - 70mm auto rewinder - Cylinder - Hexagon HOẶC 70mm auto rewinder - Cylinder - Diamond

1 - 70mm auto rewinder - Cylinder - Top

1 - 70mm auto rewinder - Axle

1 - 70mm auto rewinder - Spring - Top

1 - 70mm auto rewinder - Spring - Bottom

4 - 70mm auto rewinder - Spring - Middle 1

3 - 70mm auto rewinder - Spring - Middle 2

2 - Vòng bi 608

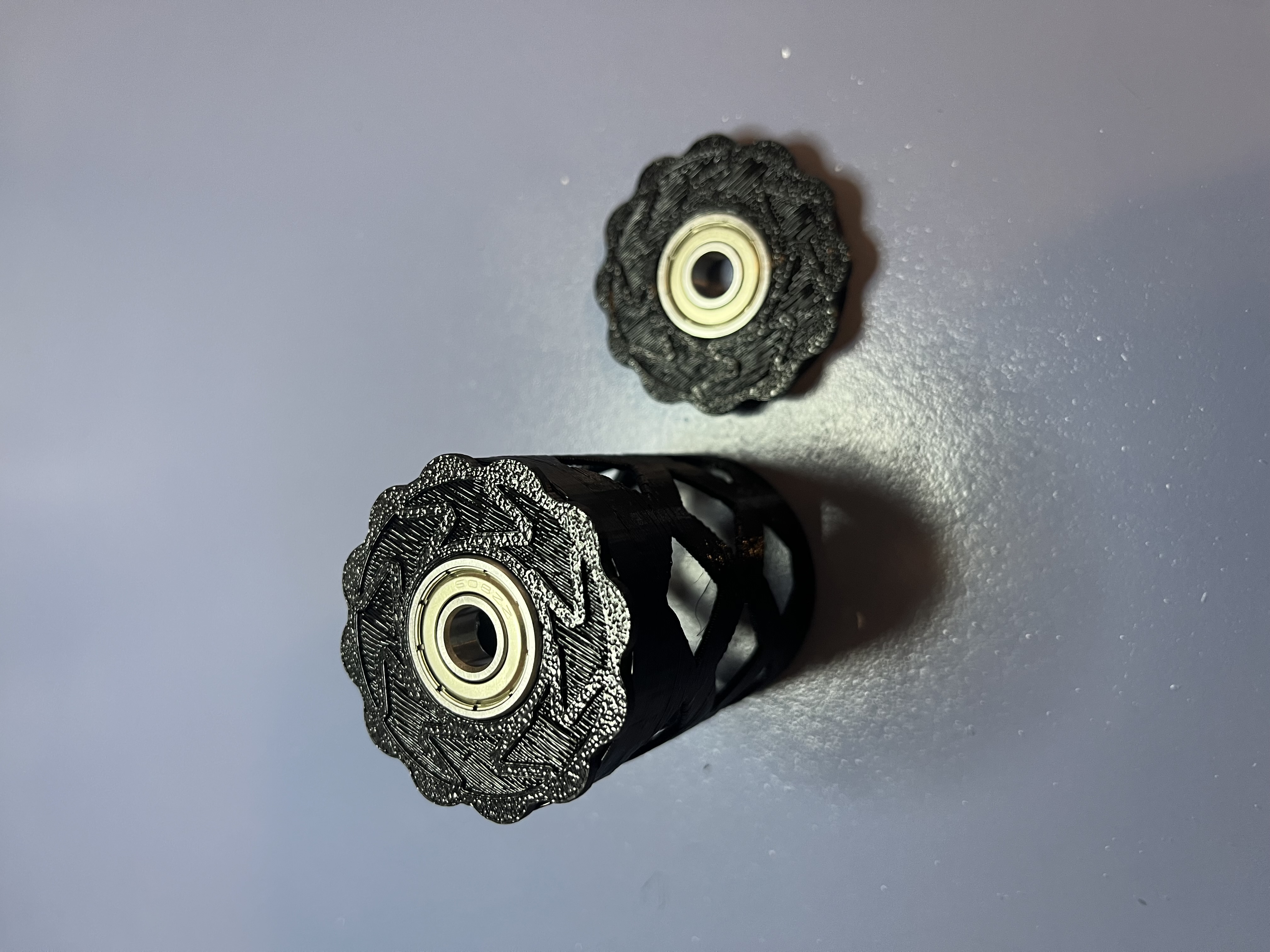

Chèn các vòng bi 608 vào cả hai bộ phận hình trụ:

Phiên bản của VincentGroenhuis, được liên kết tại đây: https://www.thingiverse.com/thing:3781815 Có các hình ảnh cho thấy lò xo được lắp ráp như thế nào.

Lưu ý rằng phiên bản Chỉnh sửa có nhiều 'Bánh răng' hơn cho lò xo dưới cùng so với phiên bản được hiển thị trong ảnh.

Thứ tự lắp ráp từ dưới lên trên là:

Dưới cùng → Giữa 1 → Giữa 2 → Giữa 1 → Giữa 2 → Giữa 1 → Giữa 2 → Giữa 1 → Trên cùng

Sau khi lò xo được lắp ráp, Đặt hình trụ Kim cương hoặc Lục giác vào hết lò xo sao cho bánh răng tương tác với các rãnh bánh răng trong bộ phận hình trụ.

Sau đó vặn bộ phận hình trụ trên cùng (Hãy cẩn thận lưu ý hướng của lò xo giữa trên cùng! Điều này rất quan trọng để lắp trục!)

Cuối cùng, lắp trục vào hết lò xo và qua vòng bi.

Nếu bạn thích dự án này, vui lòng cân nhắc mua cho tôi một cà phê

Chúc vui!

Nhật ký thay đổi:

v1.1 - thay đổi từ 2 giá đỡ bên cho giá đỡ cuộn dây thành 1 giá đỡ bên và 1 giá đỡ giữa để bù cho một miếng nhựa nhỏ trên giá đỡ vòng bi khiến giá đỡ cuộn dây không hoàn toàn bằng phẳng.
