Bộ Tự Động Tua Lại Tích Hợp Cho Thùng Cuộn Dây

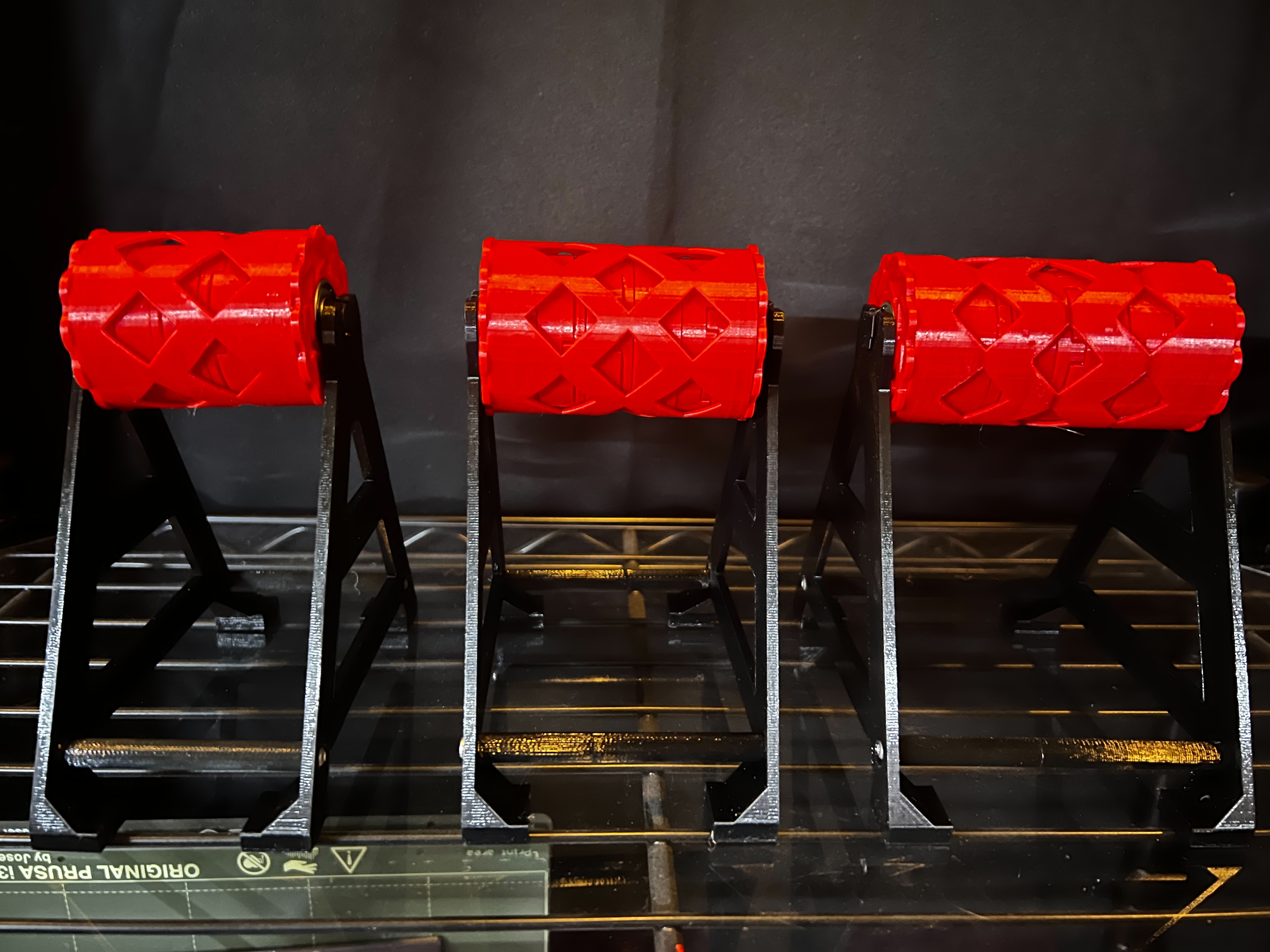

Có ba phiên bản, chiều rộng 60mm, 75mm và 90mm.

Các thanh đỡ được lấy từ bộ giữ cuộn dây tự động tích hợp cho Repbox. Tôi đã xóa logo và thêm nam châm vào chân đế để giữ chúng cố định. Xin chân thành cảm ơn Printer-box đã làm mọi thứ bằng thép! Các thanh đỡ, trục và dầm ngang nên được in bằng PETG với chiều cao lớp 0.20mm. Xem ghi chú trên từng tệp để biết cài đặt độ đầy. Các bộ tự động tua lại tích hợp nên được in bằng PLA với chiều cao lớp 0.20mm.

Các bộ phận không in được

(4) ốc M3x8.

(2) vòng bi 608.

(4) nam châm tròn 8x3, tôi biết chắc sẽ có người hỏi phiên bản 8x4.

Vui lòng tham khảo trang mô hình của VincentGroenhuis để biết hướng dẫn lắp ráp. Anh ấy cũng có một tệp scad cho các bộ tự động tua lại có kích thước tùy chỉnh.

Đối với các vòng bi hơi lỏng, chỉ cần dùng một vài mảnh từ đường xả ban đầu để làm miếng đệm. Đừng dán chúng lại!

Bộ tự động tua lại ban đầu Bộ tự động tua lại của VincentGroenhuis: https://www.thingiverse.com/thing:3781815

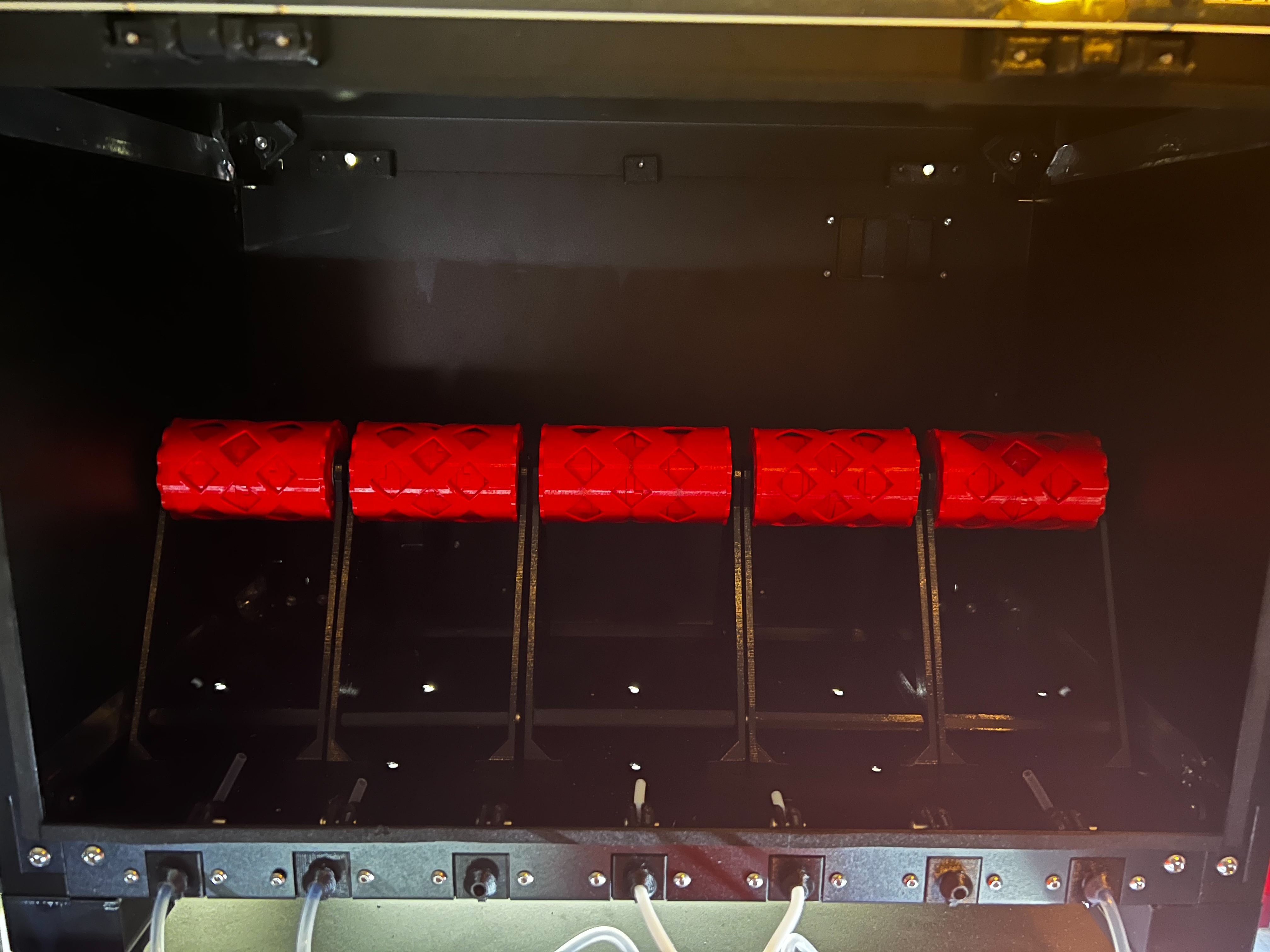

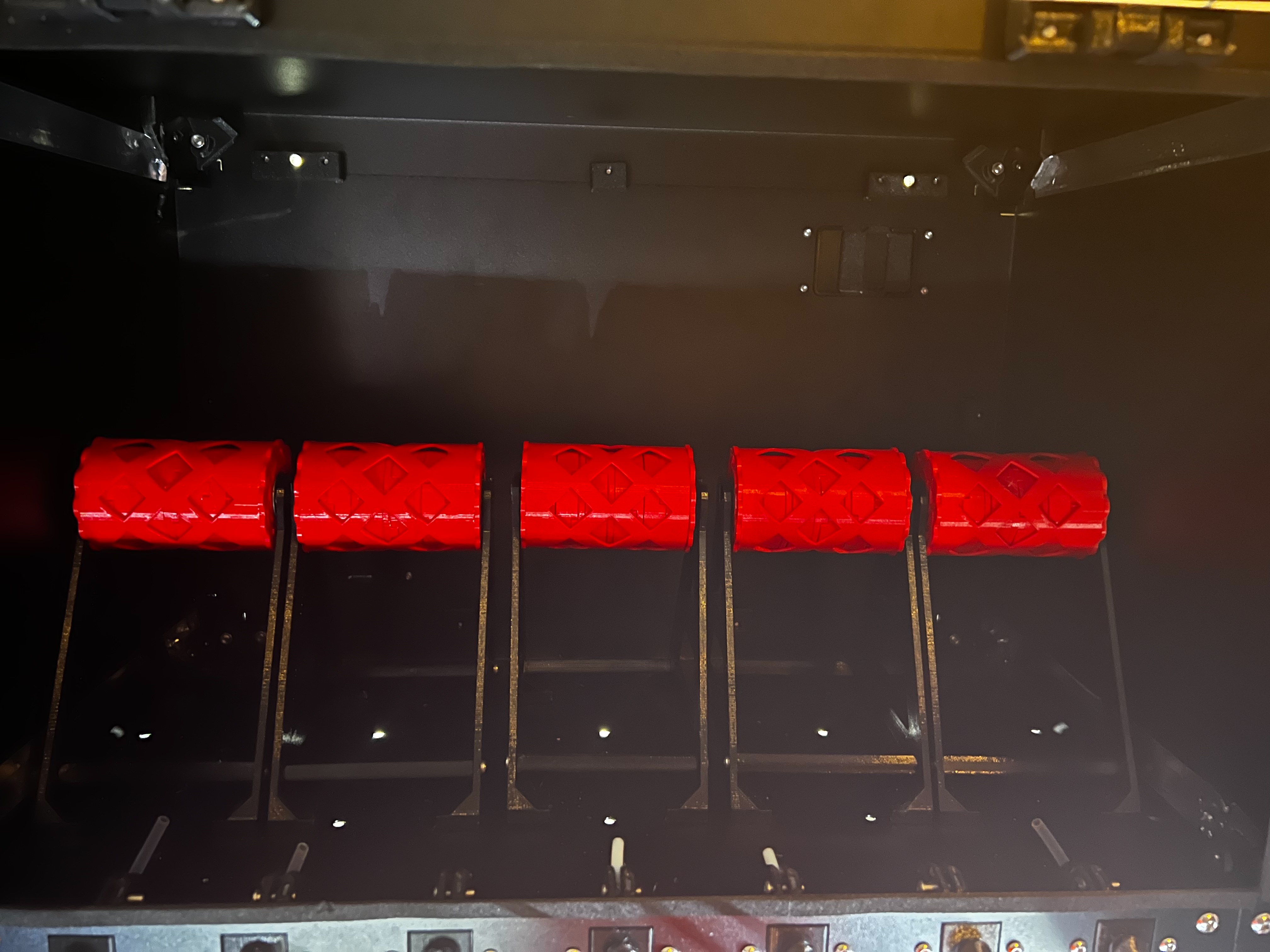

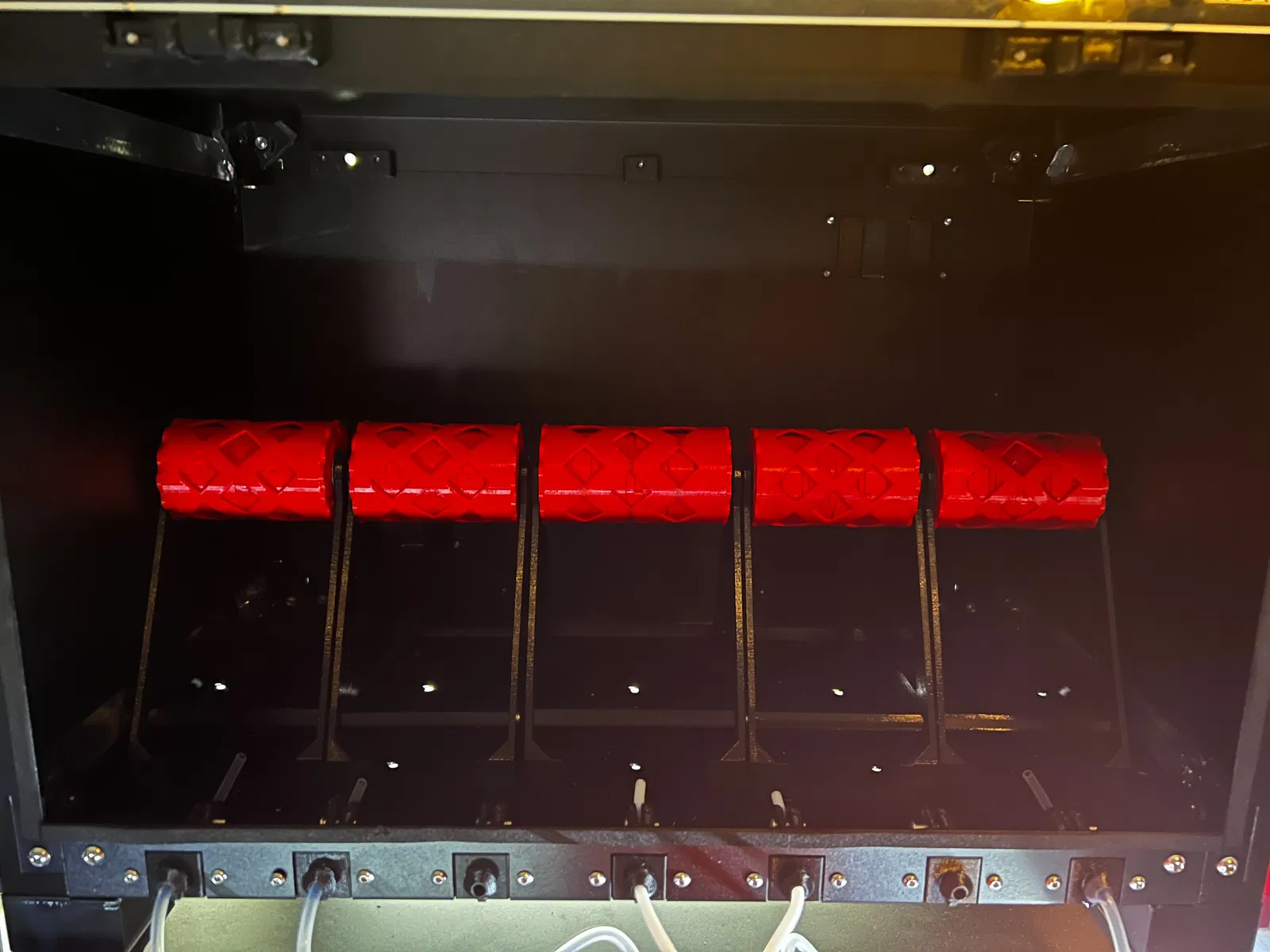

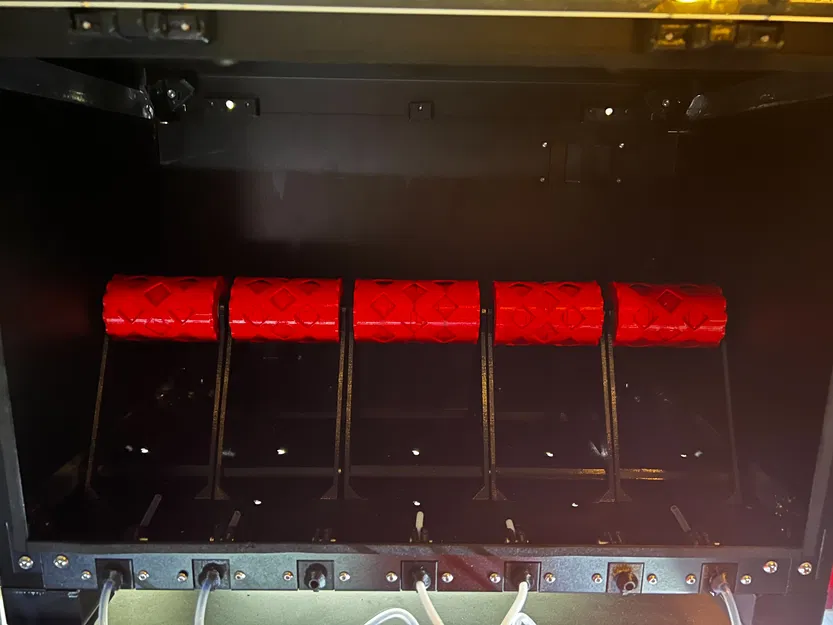

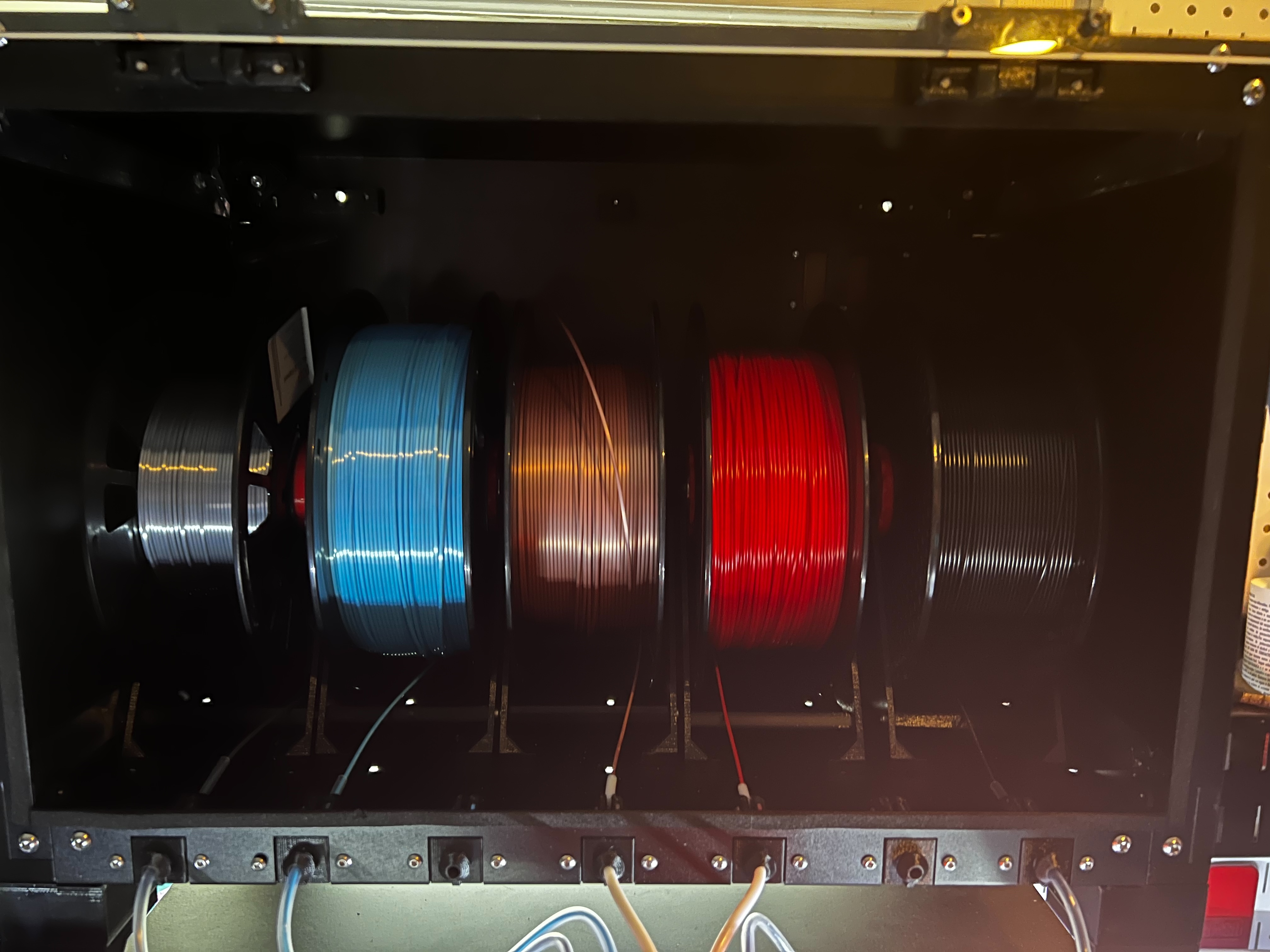

Tui có thể để vừa (5) cuộn 75mm hoặc (4) cuộn 75mm + (1) cuộn 90mm bên trong thùng đựng cuộn. Các bộ tự động tua lại hoạt động rất tốt trên các cuộn đầy hoặc gần như trống. Tui chưa sử dụng các bộ tự động tua lại trong thời gian dài, nên về tuổi thọ thì thời gian sẽ trả lời.

Cập nhật: Printer-Box đã thiết kế các giá đỡ mới cho các cuộn dây đang tua lại, bạn có thể tìm thấy nó tại đây.

https://help.printer-box.com/download_public/#Spool%20tank%2FBETA_auto_rewind_with_spring
