Bộ căng dây đai CORE One có điểm dừng điều chỉnh

Nguồn gốc

Có một số khác biệt nhỏ trong cách lắp đặt bộ căng dây đai trên Core One. Điều này có thể khiến các trục bị lệch một chút. Bộ phận này bổ sung một điểm dừng có thể điều chỉnh ở phía trước bên phải, cho phép bạn bù đắp cho sự khác biệt trong quá trình lắp đặt.

Vật liệu cần thiết

Bạn phải in bộ phận này bằng Polycarbonate pha sợi carbon vì bộ phận gốc được in bằng vật liệu này. Điều này yêu cầu một đầu phun cứng. Bạn cũng sẽ cần một vít M3x18mm đầu chìm, loại vít này bạn nên có sẵn trong bộ dụng cụ phụ tùng máy in của mình. Nếu không tìm thấy vít M3x18, thì vít có chiều dài từ 12mm đến 20mm đều có thể sử dụng được.

Hướng dẫn in

Tải xuống phiên bản PrusaSlicer mới nhất và sử dụng các cài đặt sau:

• Cài đặt in: 0.20mm STRUCTUAL
• Sợi in: PCCF (đã thử nghiệm với Prusament)
• Độ đặc ruột 15% Grid

Lắp đặt

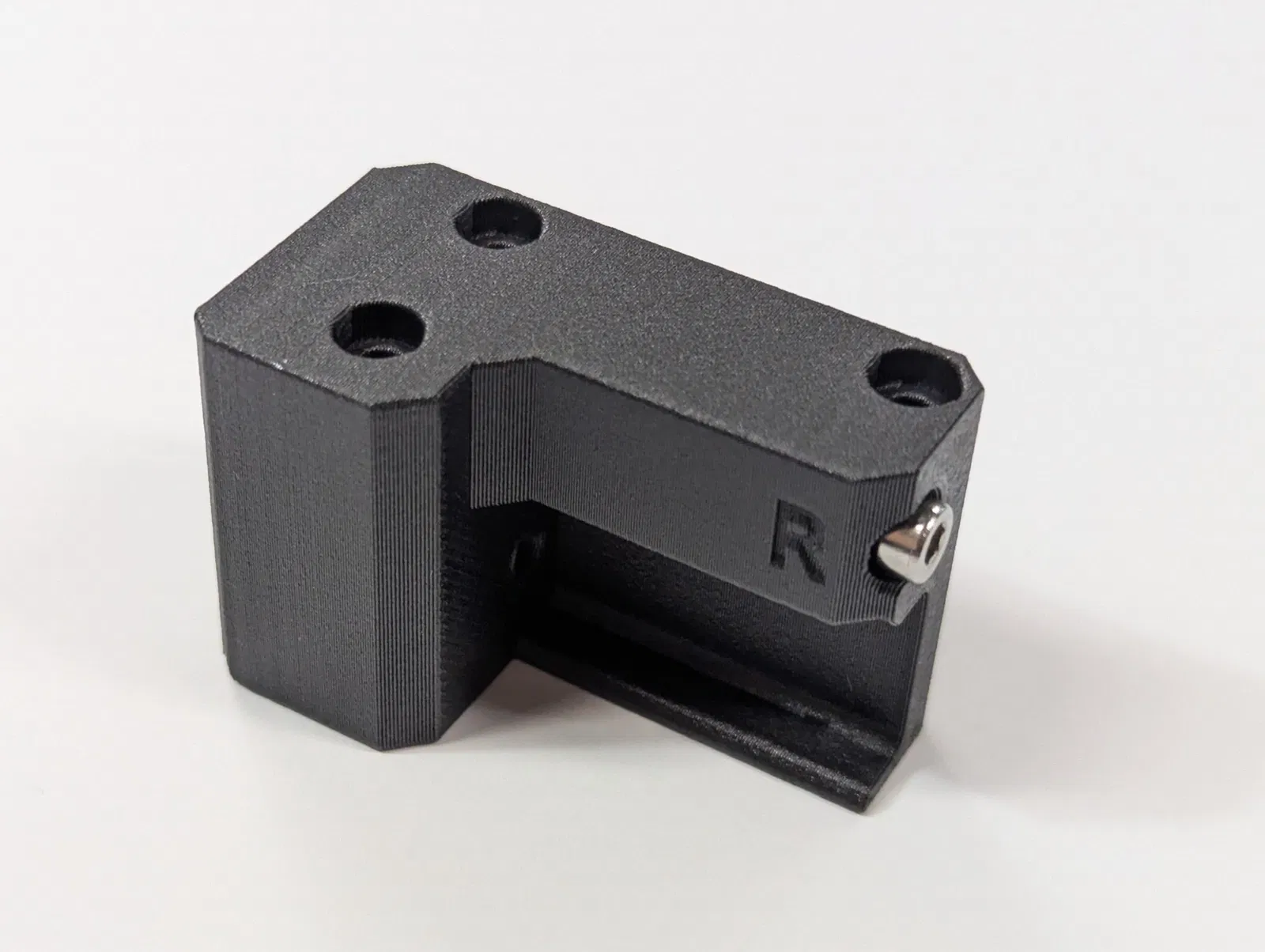

Lắp một con vít M3 x 18mm vào lỗ phụ. Vặn nó gần như hết cỡ cho đến khi đầu vít nhô ra khoảng 1mm so với thân.

Tháo nắp trên cùng. Vặn lỏng hoàn toàn vít bộ căng dây để nhả cụm puli.

Tháo 3 con vít M3x30 giữ bộ căng dây bên phải và để các con vít đó sang một bên.

Lắp puli dẫn hướng bằng vít vào khối bộ căng dây bên phải mới.

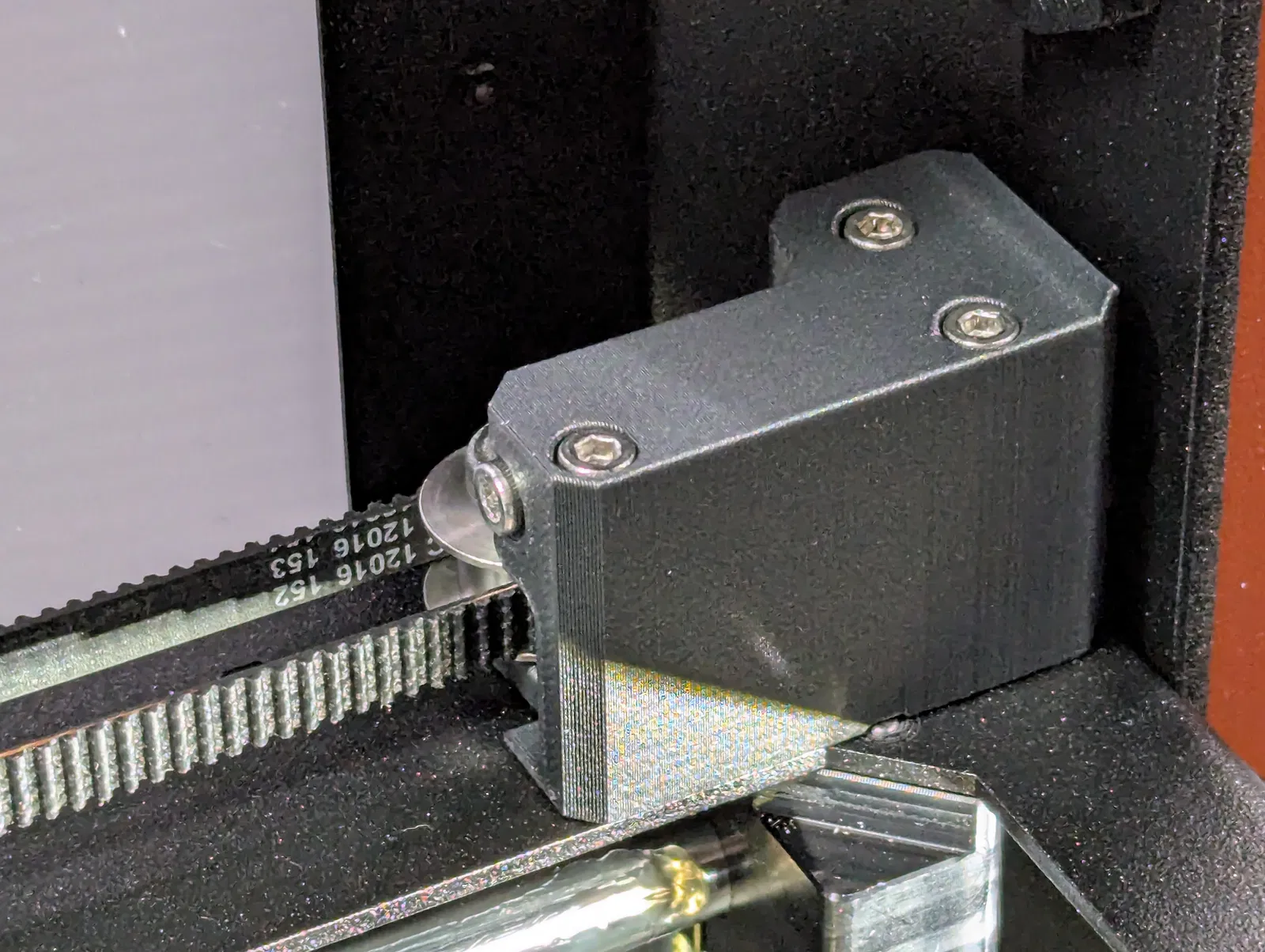

Lắp cụm bộ căng dây bên phải trở lại máy in bằng 3 con vít M3x30.

Bây giờ căng dây đai theo hướng dẫn. Tôi thích sử dụng bộ điều chỉnh dây đai trong Ứng dụng Prusa. Bây giờ, khi đầu in vẫn ở giữa khung máy, hãy kéo nó về phía trước hết cỡ cho đến khi nó chạm vào các điểm dừng cứng. Bây giờ hãy kiểm tra xem có chuyển động ở hai bên hay không như hình dưới đây:

Điều chỉnh vít điểm dừng để xe đẩy chạm vào các điểm dừng phía trước cùng một lúc. Nếu khung bị lỏng ở phía bên phải, hãy siết chặt vít điểm dừng vào khối. Nếu phía bên trái bị lùi lại, hãy nới lỏng vít điểm dừng ra một chút.

Nếu bạn muốn máy vuông góc hơn nữa, hãy sử dụng bài kiểm tra độ vuông lệch Vernier của tôi để tìm hiểu mức độ lệch của bạn. Sau khi điều chỉnh độ căng dây đai, hãy kiểm tra và điều chỉnh điểm dừng phía trước để khung máy chạm vào cả hai bên đồng thời một lần nữa. Lặp lại cho đến khi bạn đạt được 0 trên bài kiểm tra độ lệch (hoặc bỏ cuộc vì nheo mắt nhìn thước đo).

File nguồn:

https://cad.onshape.com/documents/ad59b5aa68e7abe5ff7af77a/w/c21e1b1ca3a9b17e6b83c245/e/0868537424c37b24c5f14d22

File này bao gồm việc tạo lại điểm dừng bên trái, nhưng việc thay thế nó khó hơn nhiều nên tôi quyết định rằng một điểm dừng có thể điều chỉnh duy nhất là đủ.
