Vỏ tùy chỉnh cho Creality Ender 5 Max

Lưu ý

Cái này vẫn đang trong quá trình hoàn thiện, nhưng nó sẽ giúp bạn có được một cái vỏ máy hoạt động được.

Thiết kế được tùy chỉnh cho máy của tôi, và tôi nhận thấy rằng ngay cả trên máy in của mình, cũng có sự khác biệt nhỏ về kích thước giữa các góc - có thể là do cách nó được lắp ráp từ nhiều bộ phận. Bạn có thể cần điều chỉnh mô hình 1–2 mm tùy thuộc vào dung sai của máy in của bạn.

Tại sao bạn có thể không muốn một vỏ máy tự làm 😅

Các tấm mica có thể rất đắt! Tùy thuộc vào nguồn vật liệu và khả năng tiếp cận công cụ, tổng chi phí có thể tương đương với bộ vỏ máy sản xuất. Nếu bạn đang tìm kiếm sự đơn giản và độ tin cậy cắm là chạy, bộ vỏ máy có thể là một lựa chọn tốt hơn.

Tại sao bạn có thể muốn một vỏ máy tự làm

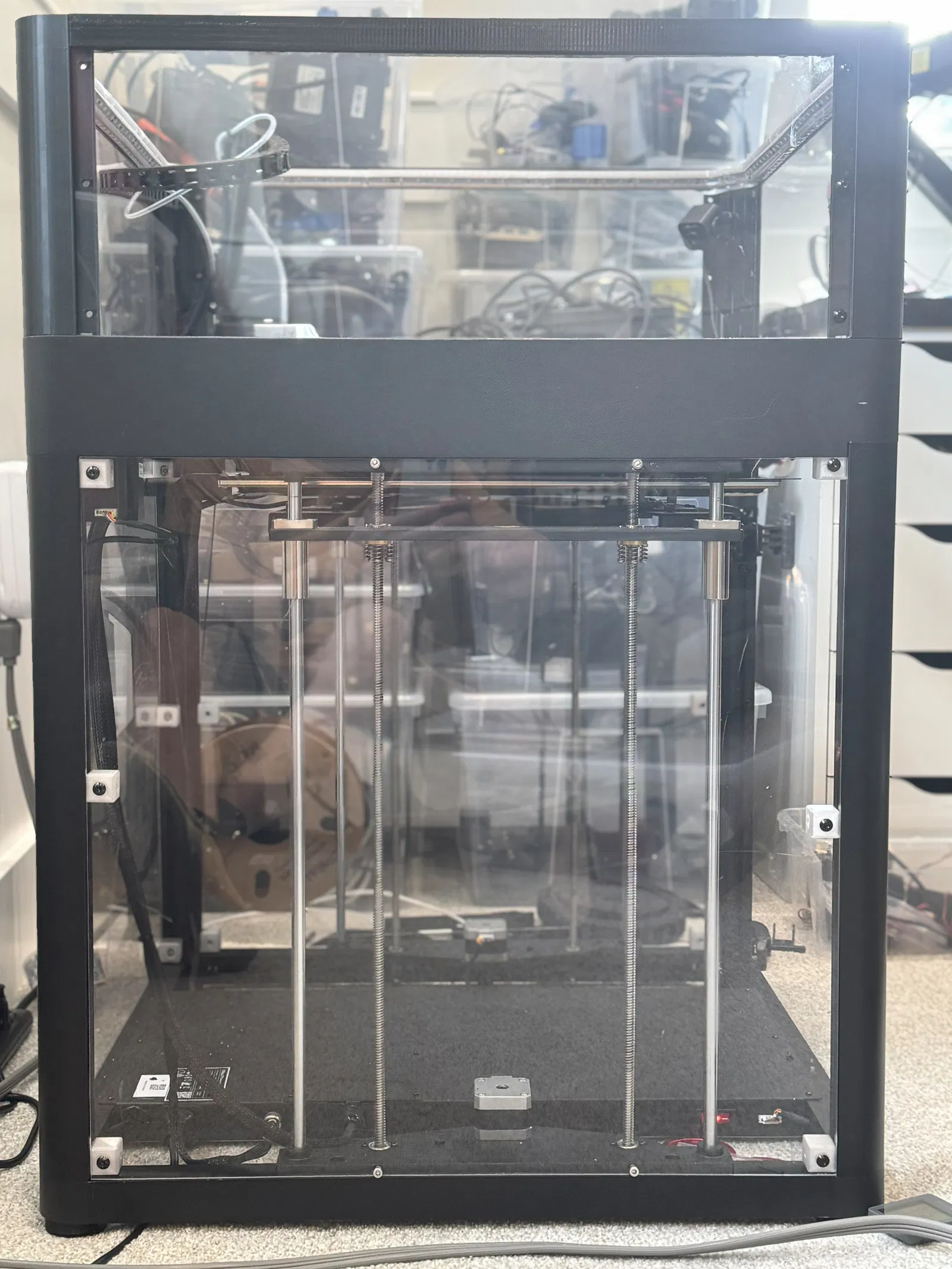

• Tầm nhìn: Các tấm mica acrylic của nhà sản xuất có màu tối và khó nhìn xuyên qua. Vỏ máy tùy chỉnh với các tấm trong suốt cung cấp khả năng hiển thị tốt hơn nhiều vào bản in của bạn.
• Khoảng trống: Nắp trên của nhà sản xuất hơi ngắn - dây và ống Bowden từ bộ đùn có xu hướng cọ xát vào nó. Phiên bản tùy chỉnh cao hơn sẽ giải quyết vấn đề đó.
• Tùy chỉnh: Bạn có thể dễ dàng thêm các tính năng như chiếu sáng bên trong hoặc quản lý cáp theo ý muốn của mình.

==========================================================

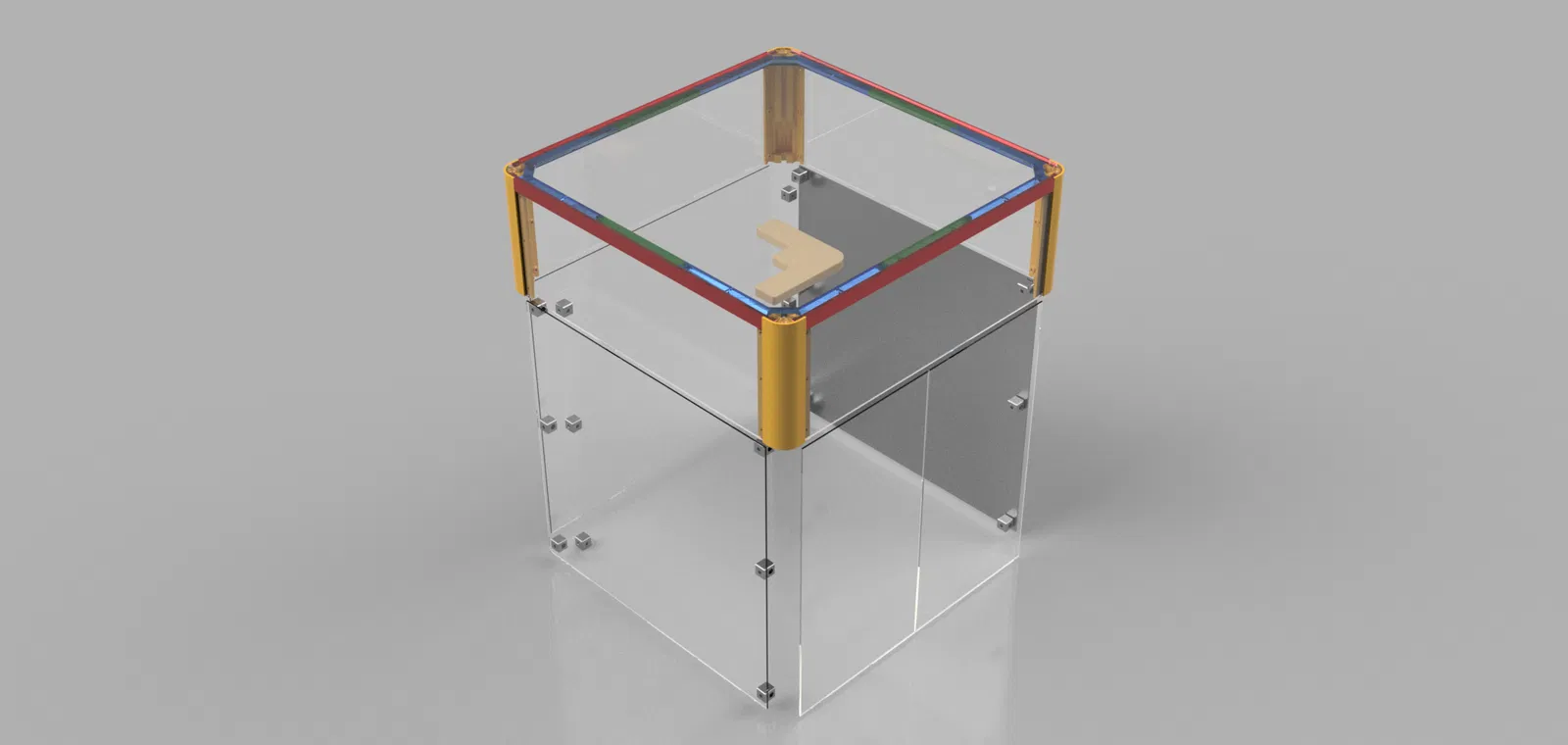

Mô tả Mô hình

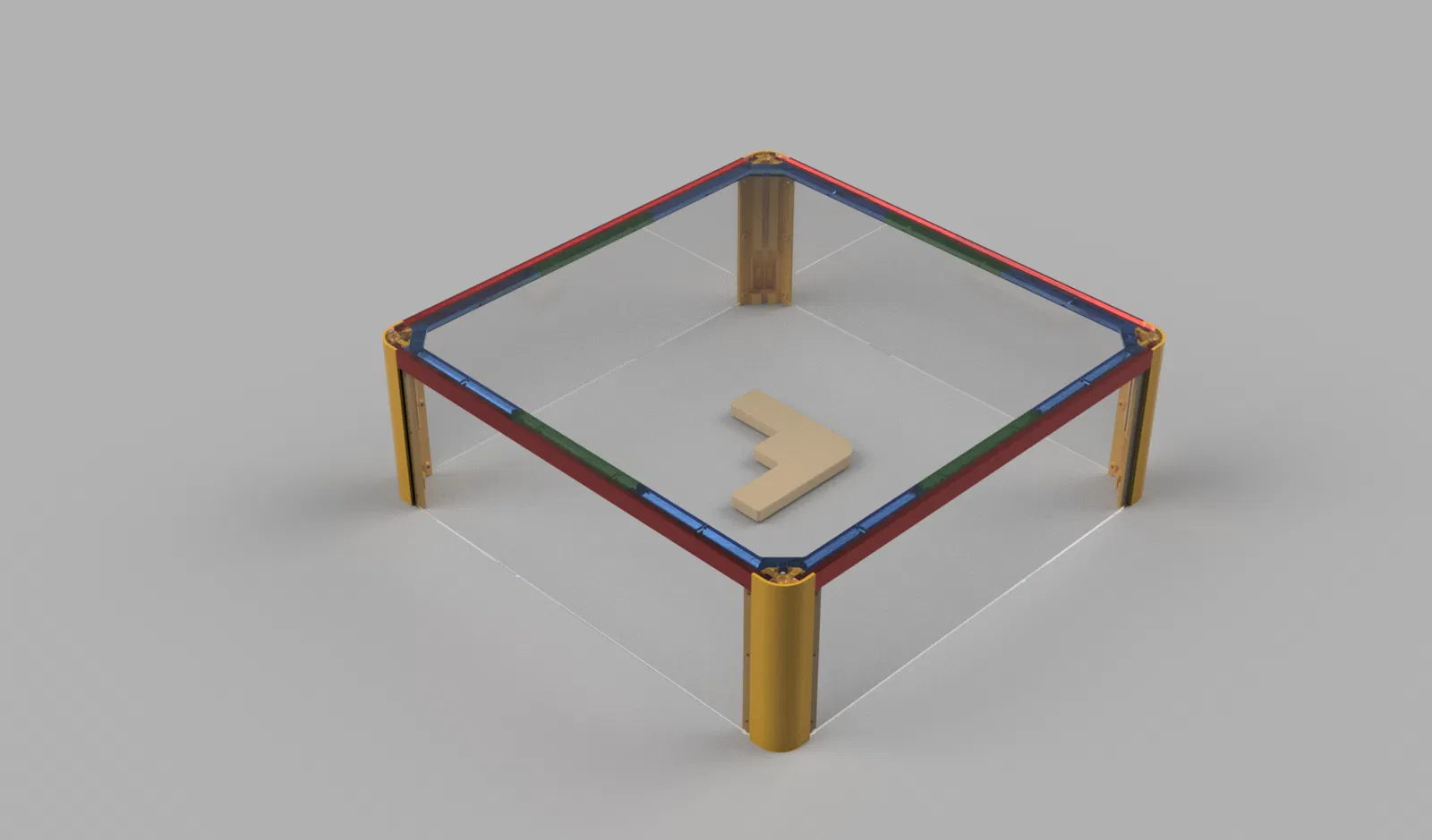

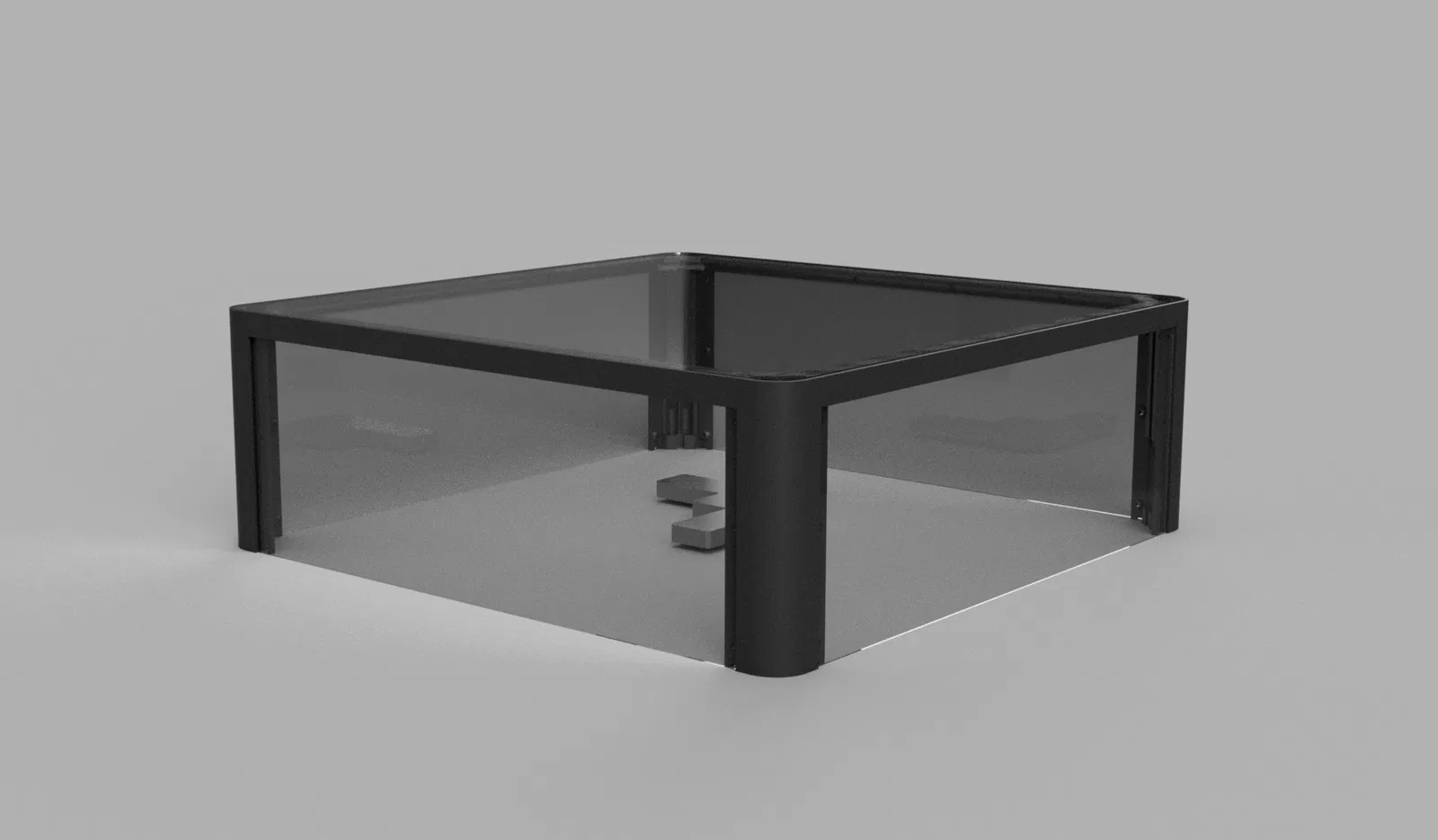

Nó được làm cao hơn nắp của nhà sản xuất, vì vậy nó không bị vướng dây cáp. Ngoài ra, chỉ riêng tấm mica phía trên được thiết kế để có thể tháo rời, vì vậy bạn có thể dễ dàng mở ra và tiếp cận đầu in khi bạn đang nạp sợi. Tôi tin rằng với bộ vỏ của nhà sản xuất, bạn phải tháo toàn bộ phần trên, phần này lớn hơn nhiều để lắp vào và tháo ra.

Các bộ phận cần in

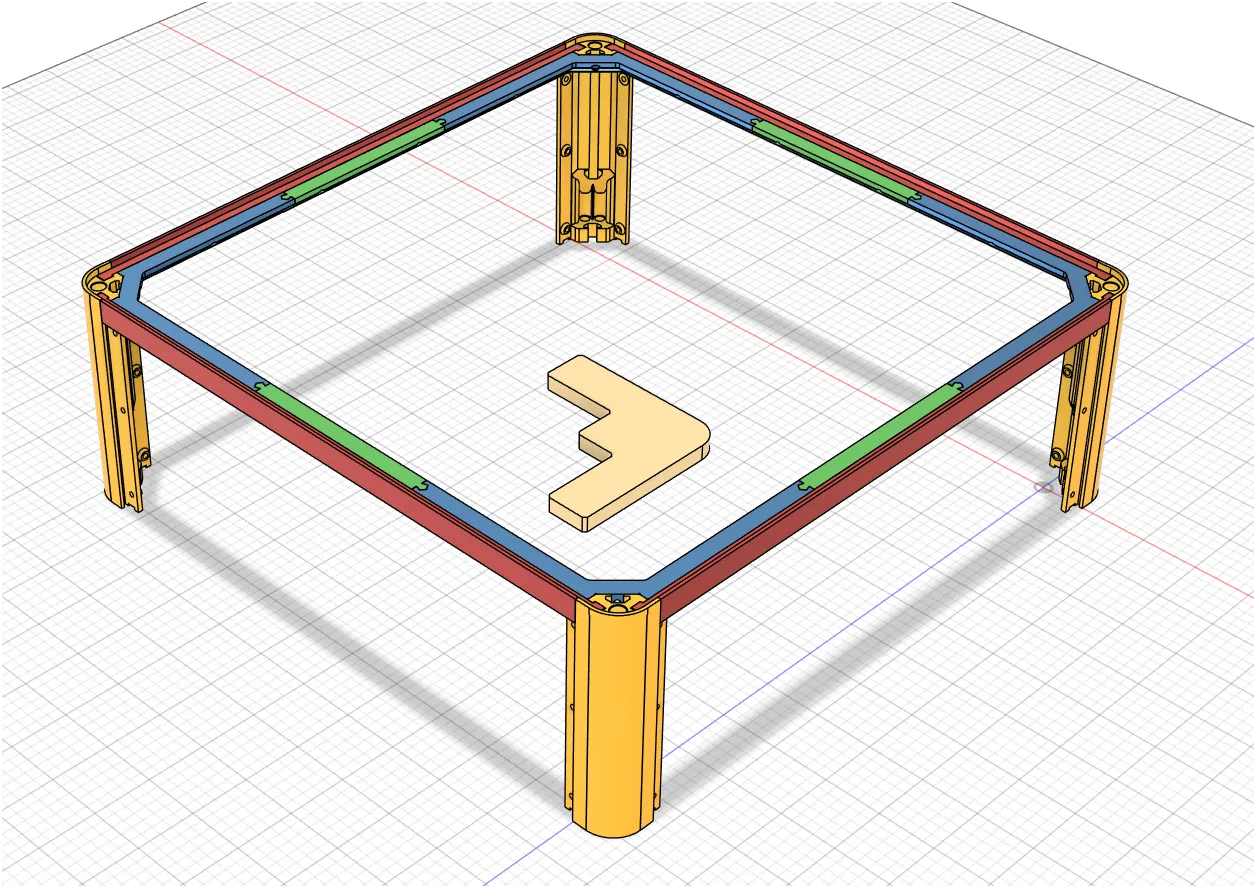

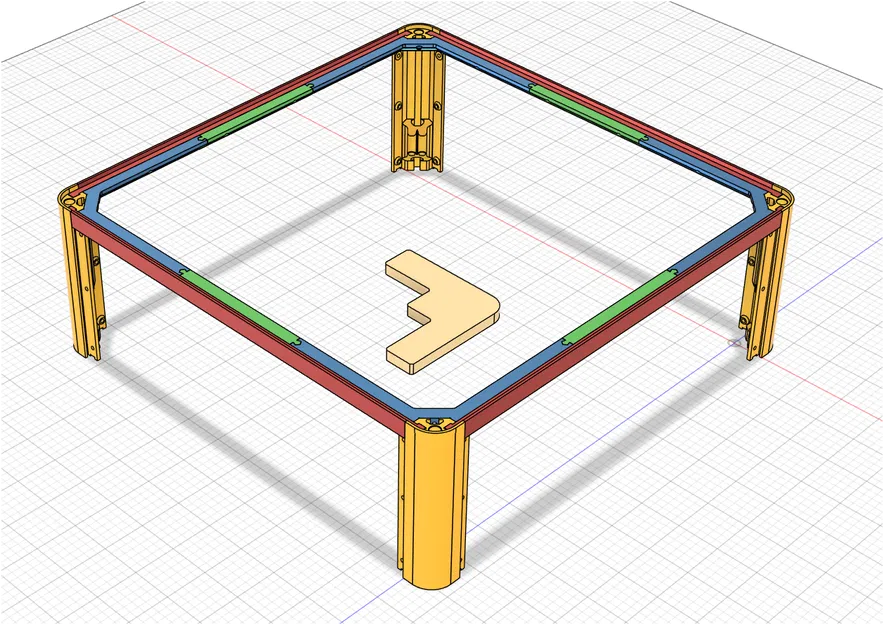

Đối với Vỏ trên, bạn sẽ cần in:

• 4 × Trụ chính
• 4 × Dầm chính
• 4 × Góc đỡ đèn
• 4 × Đoạn giữa đỡ đèn

Các bộ phận cần mua

• Tấm mica 3mm (1/8") cho tất cả các tấm bên
• Tấm mica 4.5mm (3/16") cho tấm trên
• 4 x Vít M5 x 95 mm (Tôi đã đặt M5 x 110mm và nó quá dài, cuối cùng phải dùng khoảng 6-8 long đền làm miếng đệm. Bạn dùng chúng để gắn trụ vào khung dưới. Tôi chỉ dùng một bu lông cho mỗi góc. Các góc phía trước thực ra có thể dùng hai, nhưng tôi không muốn nới lỏng hộp dưới cùng bằng cách làm vậy)
• Đèn LED COB 24v nếu bạn muốn lắp đặt. (Tôi nối dây trực tiếp vào bộ nguồn ở dưới)

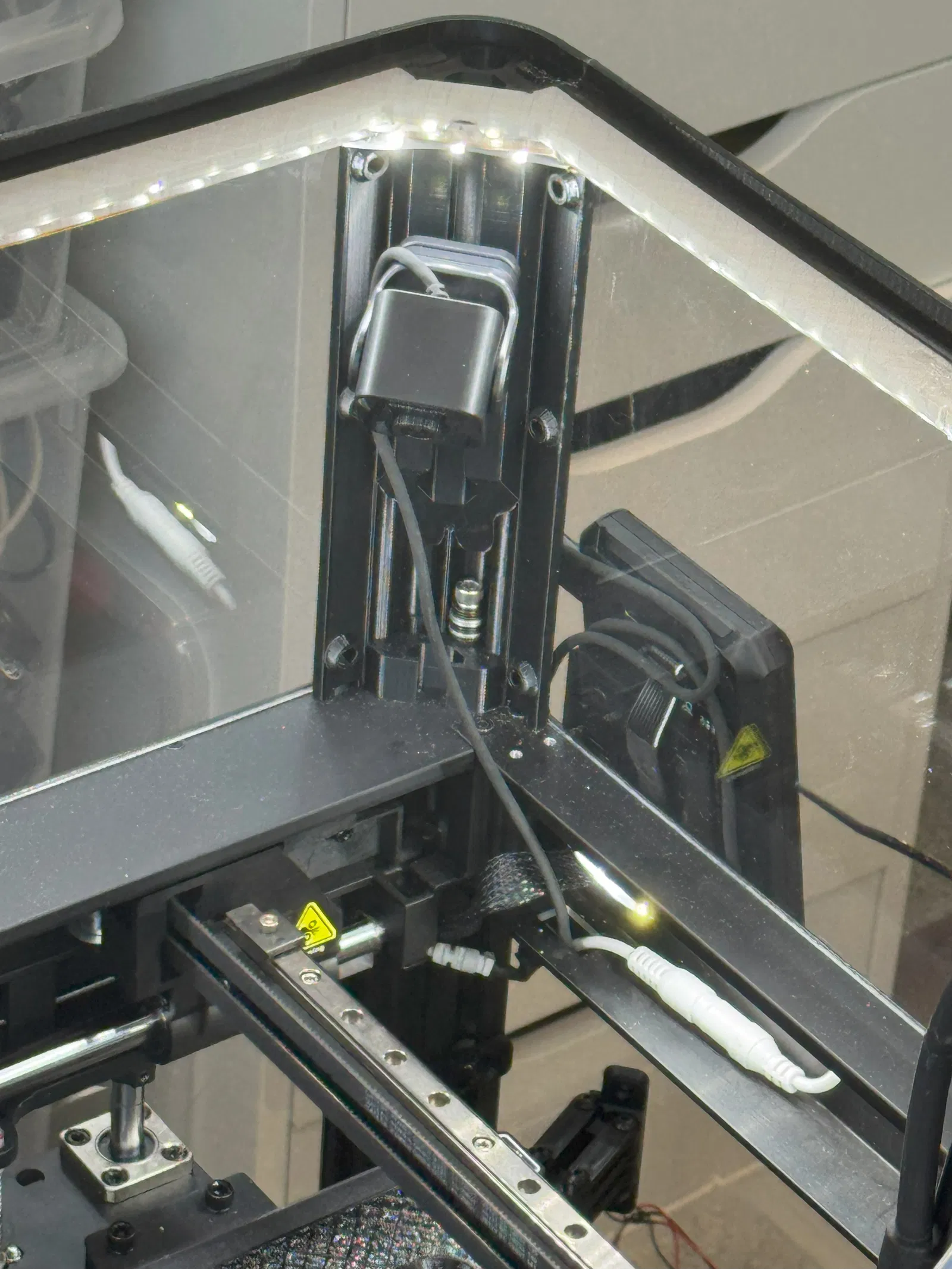

• Đai ốc và vít T-slot 3030, nếu bạn muốn gắn đồ bên trong các góc (ví dụ: camera Nebula hoặc đèn)
• Vít M5 ngắn (10 đến 12 mm) và các đầu ren (Tôi đã không làm những cái này cho tấm bên của vỏ trên vì toàn bộ phần này khá chắc chắn mà không cần bộ phận này. Bạn sẽ phải tự tìm hiểu :-). Bạn cần các đầu ren cho các khối gắn)

==========================================================

Ghi chú khi in

Dầm ngang nối bốn trụ góc khá dài. Nó vừa đủ để vừa trên máy Ender 5 Max khi đặt chéo. Tuy nhiên, máy in của tôi đã gặp khó khăn với nó - ở nhiệt độ giường PETG, giường in có xu hướng hơi cong lên ở giữa. Điều này dẫn đến việc đầu phun bị kẹt vào các lớp đã in trước đó ở các cạnh.

Nếu bạn gặp sự cố tương tự, hãy cân nhắc cắt dầm thành hai nửa, in từng đoạn riêng biệt (ngay cả trên máy in nhỏ hơn) và dán chúng lại với nhau bằng keo epoxy.

Cắt tấm mica

• Sử dụng các kích thước trong tệp Side Glass và Top Glass để cắt các tấm của bạn. Luôn kiểm tra lại các phép đo thực tế của máy trước khi cắt!
• Đối với nắp trên, hãy sử dụng mẫu định tuyến đi kèm để tạo hình các góc cho khớp với khung vỏ. Một lần nữa - hãy kiểm tra lại kích thước của bạn trước khi thực hiện cắt.

Các bộ phận vỏ dưới

• 18 × Điểm gắn mica (tối đa 6 mỗi cạnh)
• 36 x Đầu ren M5 (để ép vào các khối đã in)

Đi dây ống nạp liệu

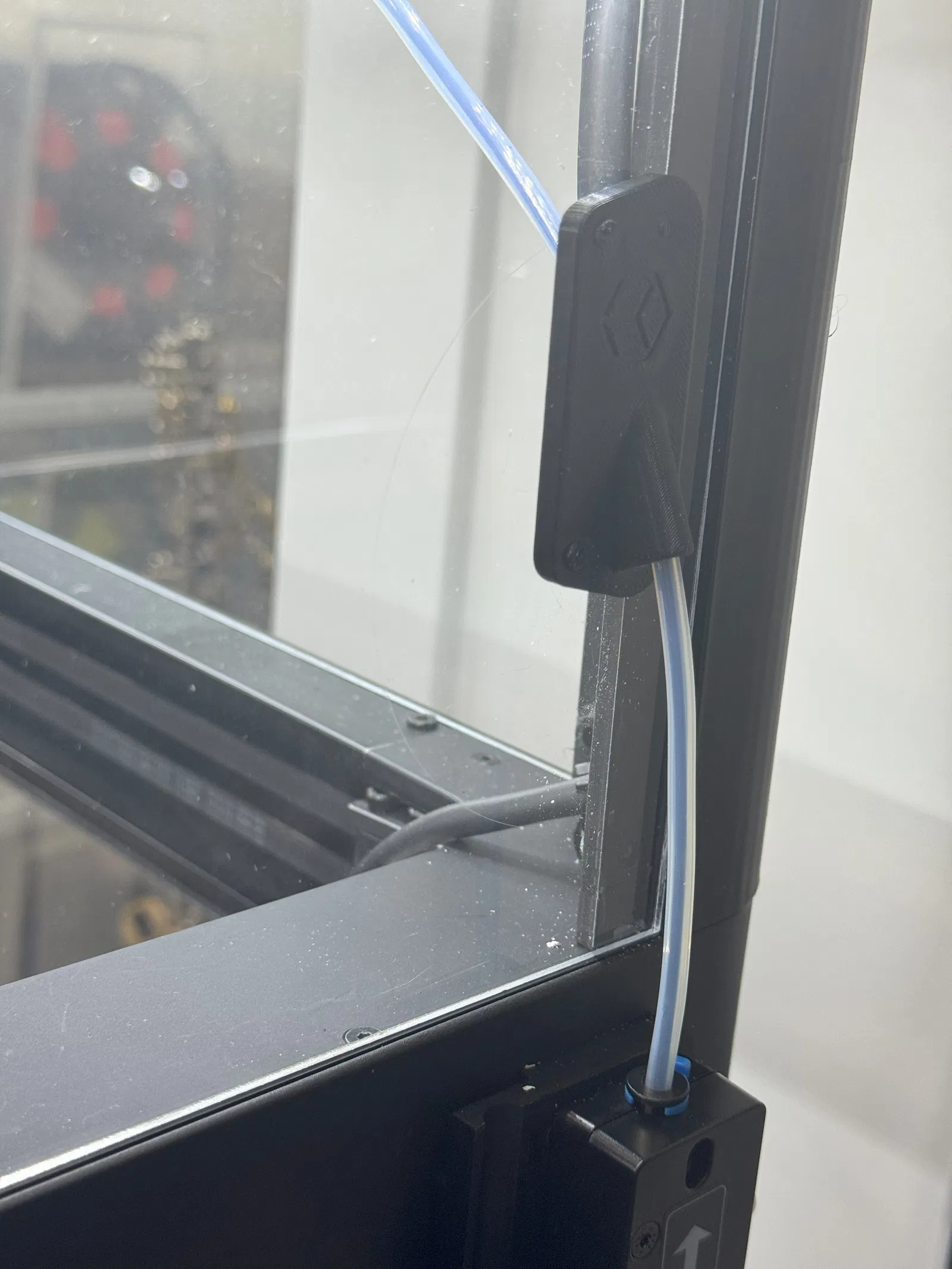

• Tôi đã cắt một lỗ với góc nghiêng lớn trên tấm mica bên và lắp giá đỡ ống PTFE Bambu Lab P1P. Tôi tin rằng mình đã in nó ở kích thước khoảng 102% vì 100% quá chật cho ống đi kèm máy in. Hãy xem ảnh đính kèm để biết chi tiết.

Những gì chưa hoàn thành?

• Cửa trước - Tôi vẫn chưa hoàn thiện cửa trước (do đó là “công việc đang tiến hành”). Tôi đang nghiêng về thiết kế cửa hai phần thay vì một tấm lớn như bộ vỏ của nhà sản xuất - chủ yếu để dễ dàng tiếp cận và giảm độ rung.
• Tay nắm cho tấm trên - Tôi đã in thử vài cái và không thích cái nào cả. Nhưng có vẻ như tôi cần có hai cái ở hai bên, thay vì một núm ở phía trước.

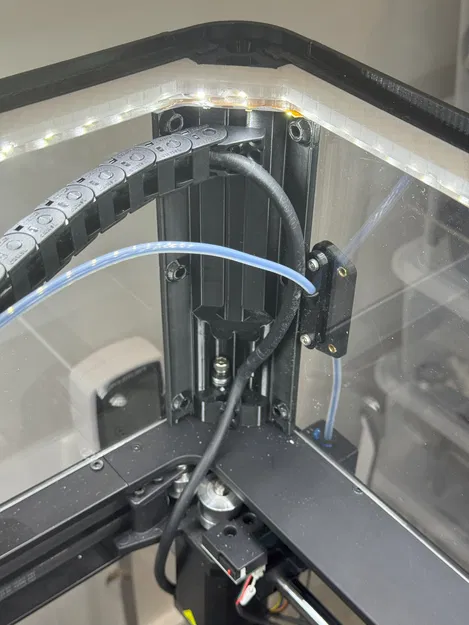

• Chuỗi cáp - Giữ dây/ống. Tôi đang thử nghiệm sử dụng chuỗi cáp để di chuyển chúng ra khỏi đường.
• Dung sai - Kết nối dầm với trụ có thể quá chật. Tôi có lẽ cần thu nhỏ các khớp đuôi én lại một chút.
• Khối - Tôi đã tạo một bộ phận nhỏ nhô ra để nó khớp tốt hơn với rãnh chữ T 3030. Mặc dù nó hoạt động, tôi có lẽ có thể làm cho nó lớn hơn để nó khớp chặt hơn mà không bị xoay.
