Đế bánh cho đèn mặt trăng ren vặn
Remix từ Đèn Mặt Trăng Lithophane với Đế Vặn Rộng Tác giả TheQuickSilver
- Lượt tải
- 98
- Lượt thích
- 31
- Lượt coi
- 1.390
- Bản remix
- 0
- Bình luận
- 0
File 8 18,7 MB
- Puck_Base_Assembly_1766512286.stpSTP · 1 MB
- Puck_Base_1766512287.stpSTP · 1 MB
- Puck_Lid_1766512289.stpSTP · 225,6 KB
- Puck_Cable_Clamp_1766512290.stpSTP · 85 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #17823
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
Mô tả

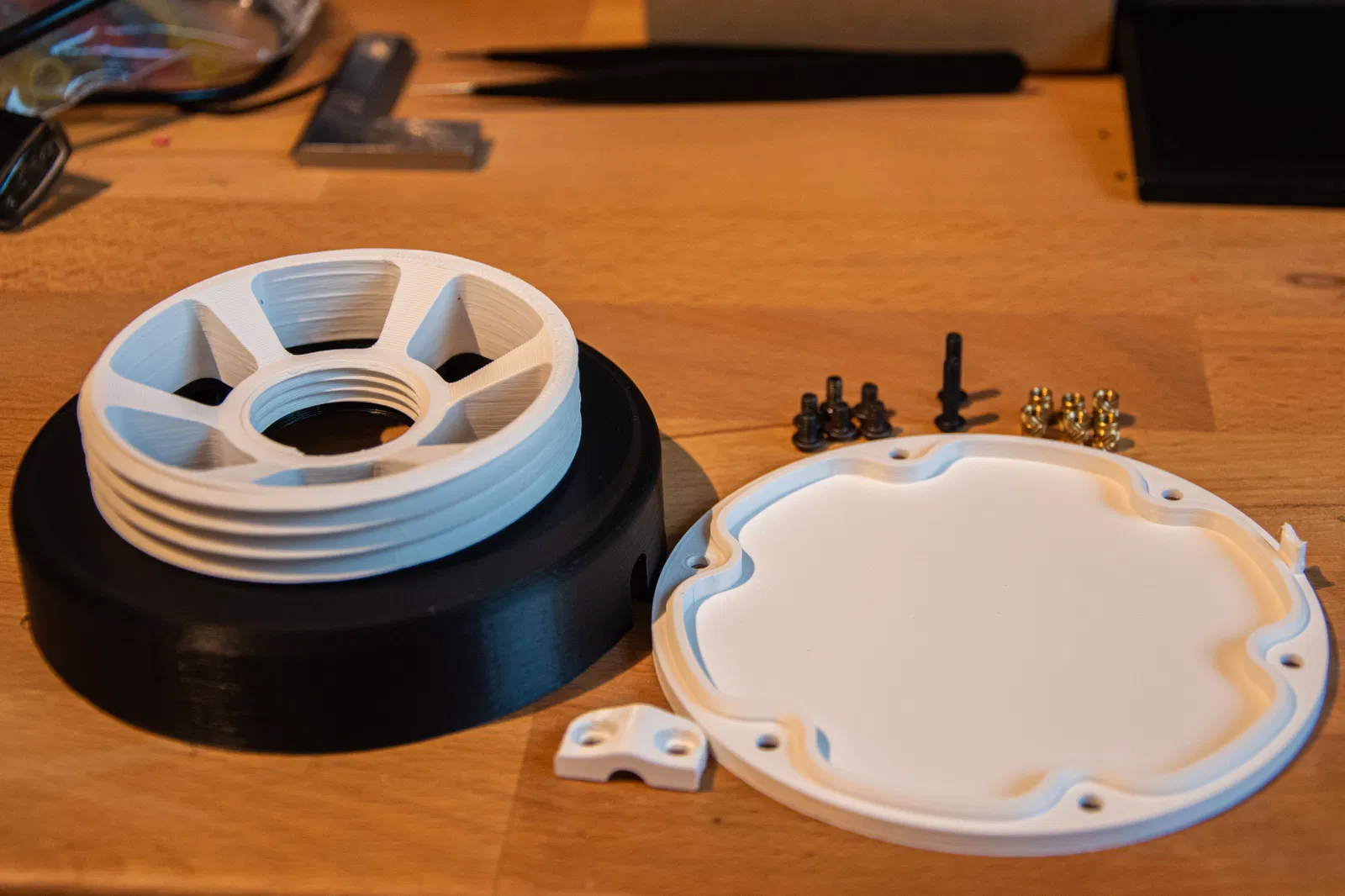

Đây là một đế hình bánh (puck) cho Đèn Mặt Trăng Khắc Chìm có Đế Vặn Rộng của The QuickSilver. Nó sử dụng các đai ốc ren (threaded inserts) và có bộ phận chống mỏi cho dây cáp. Về mặt kỹ thuật, đây không phải là bản chỉnh sửa mà là một thiết kế hoàn toàn mới. Danh sách vật liệu (BOM): linh kiện in * 1x Đế bánh (Puck_Base)
- 1x Nắp bánh (Puck_Lid)
- 1x Kẹp dây bánh (Puck_Cable_Clamp) phần cứng * 8x Đai ốc ren M3 (tôi dùng loại này)
- 8x Vít M3x10 BHCS (các độ dài khác hoặc vít chìm có thể dùng được)
- 1x Dây cáp (tốt nhất là có công tắc) với đường kính khoảng 6mm (tôi dùng loại này nhưng không có đui đèn)

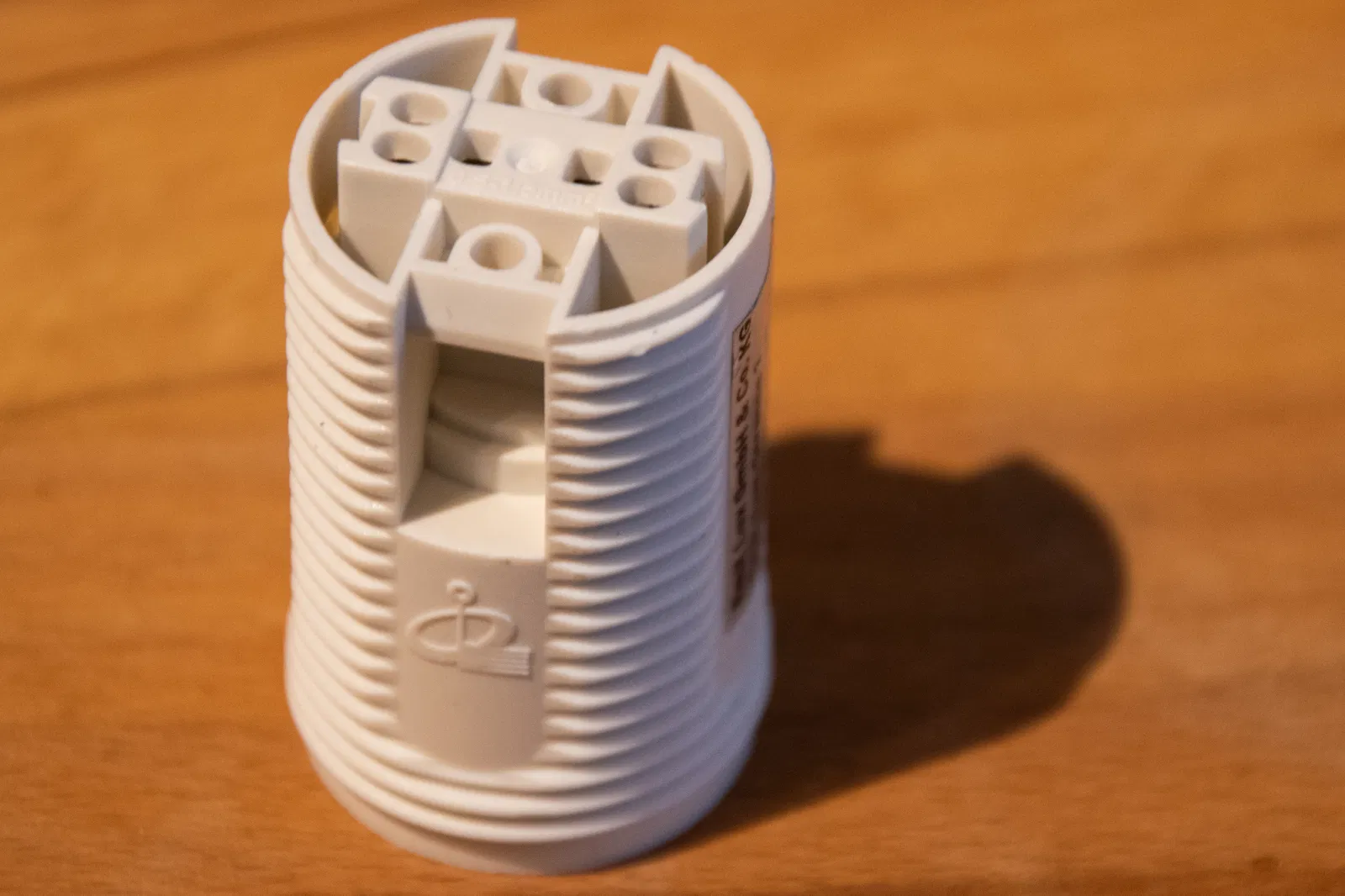

- 1x Đui đèn E14 có ren ngoài. Chúng không nên có nắp cố định ở dưới, nếu không có thể không vừa (tôi dùng loại này, bạn có thể tìm loại tương tự ở các cửa hàng kim khí) Để lắp ráp đế: 1. Dùng mỏ hàn để lắp tất cả các đai ốc ren.

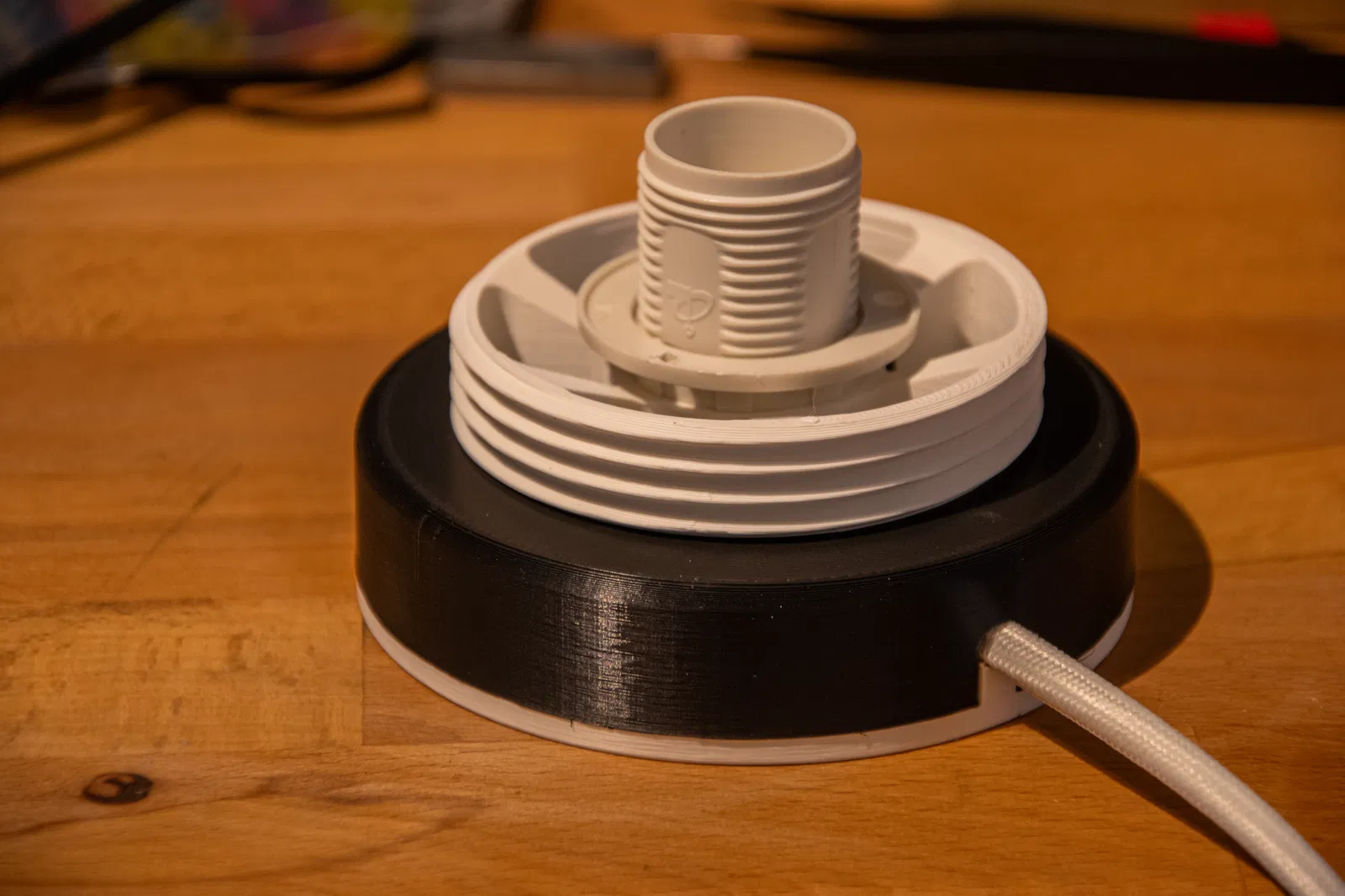

- Sau đó luồn dây cáp qua rãnh dây và vặn đui đèn vào. Nếu cần, hãy tháo phần đáy ra trước! Đui đèn nên vừa khít. Nếu không, bạn có thể cố định nó bằng đai ốc giữ đui đèn (thường đi kèm với đui đèn của bạn) hoặc bằng keo.

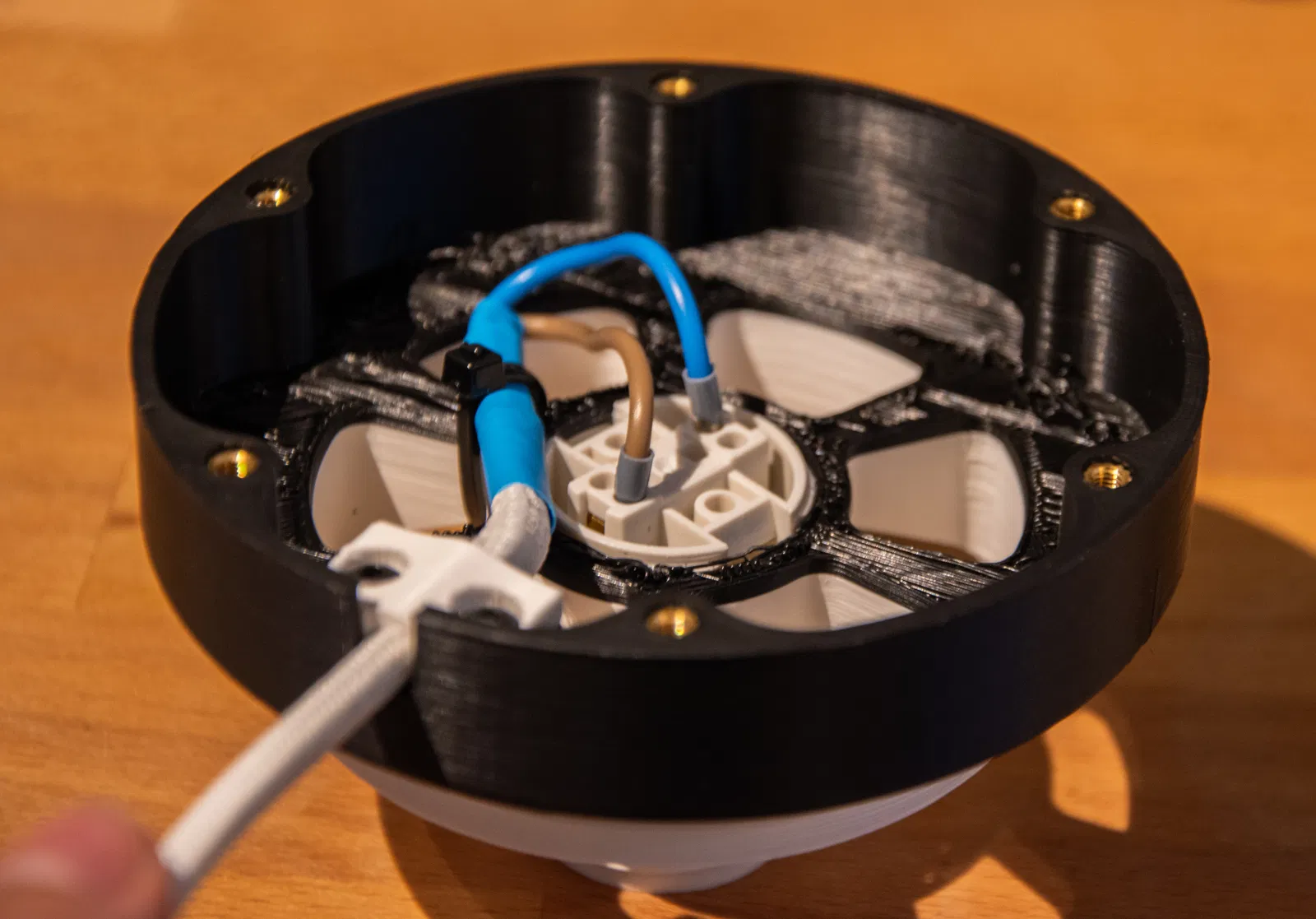

- Bấm đầu dây cáp và nối chúng vào đui đèn.
- Cố định dây bằng kẹp dây (chống mỏi dây!) Bạn có thể dùng thêm dây rút.

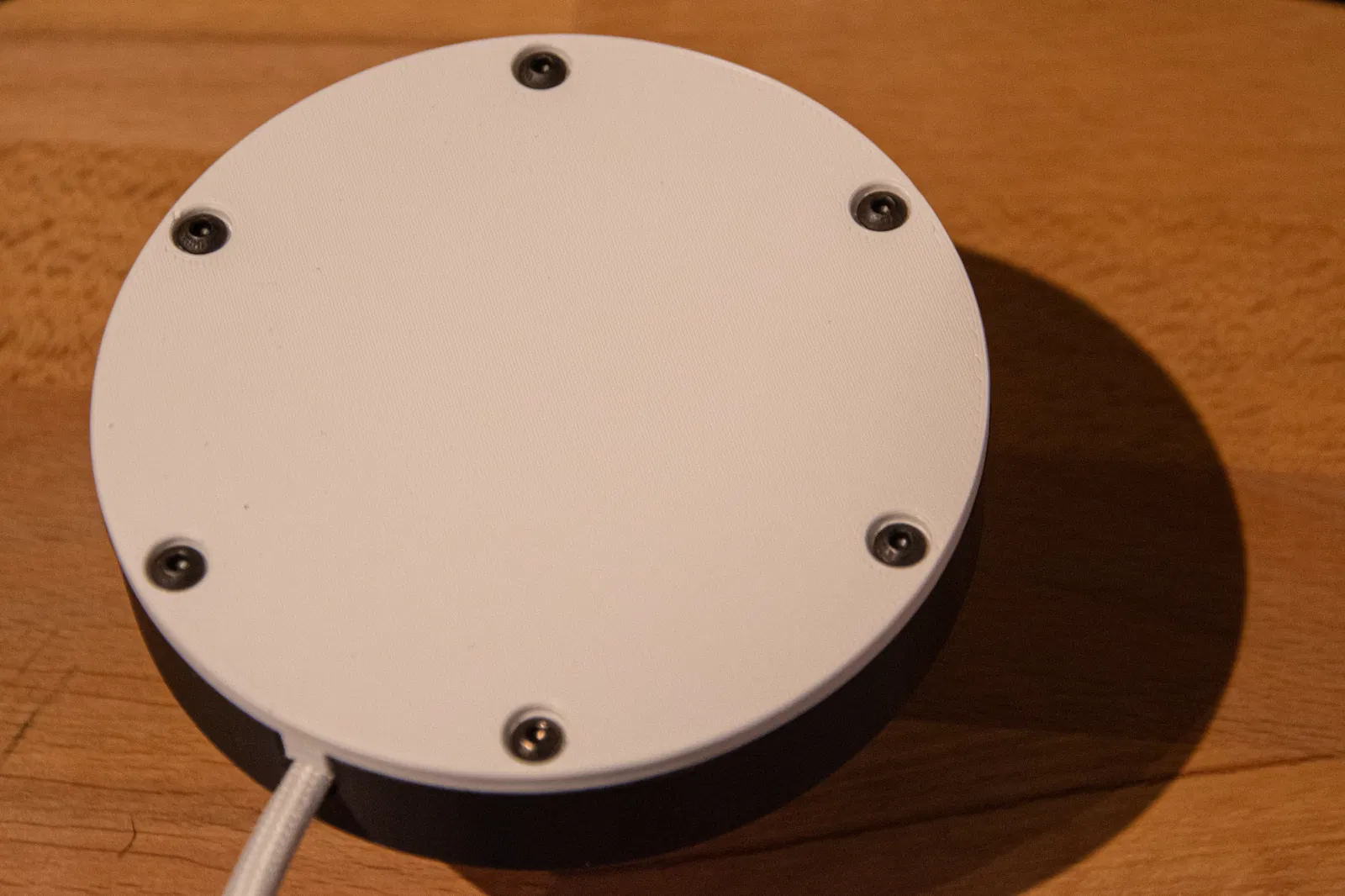

- Đóng phần đáy của đế lại.

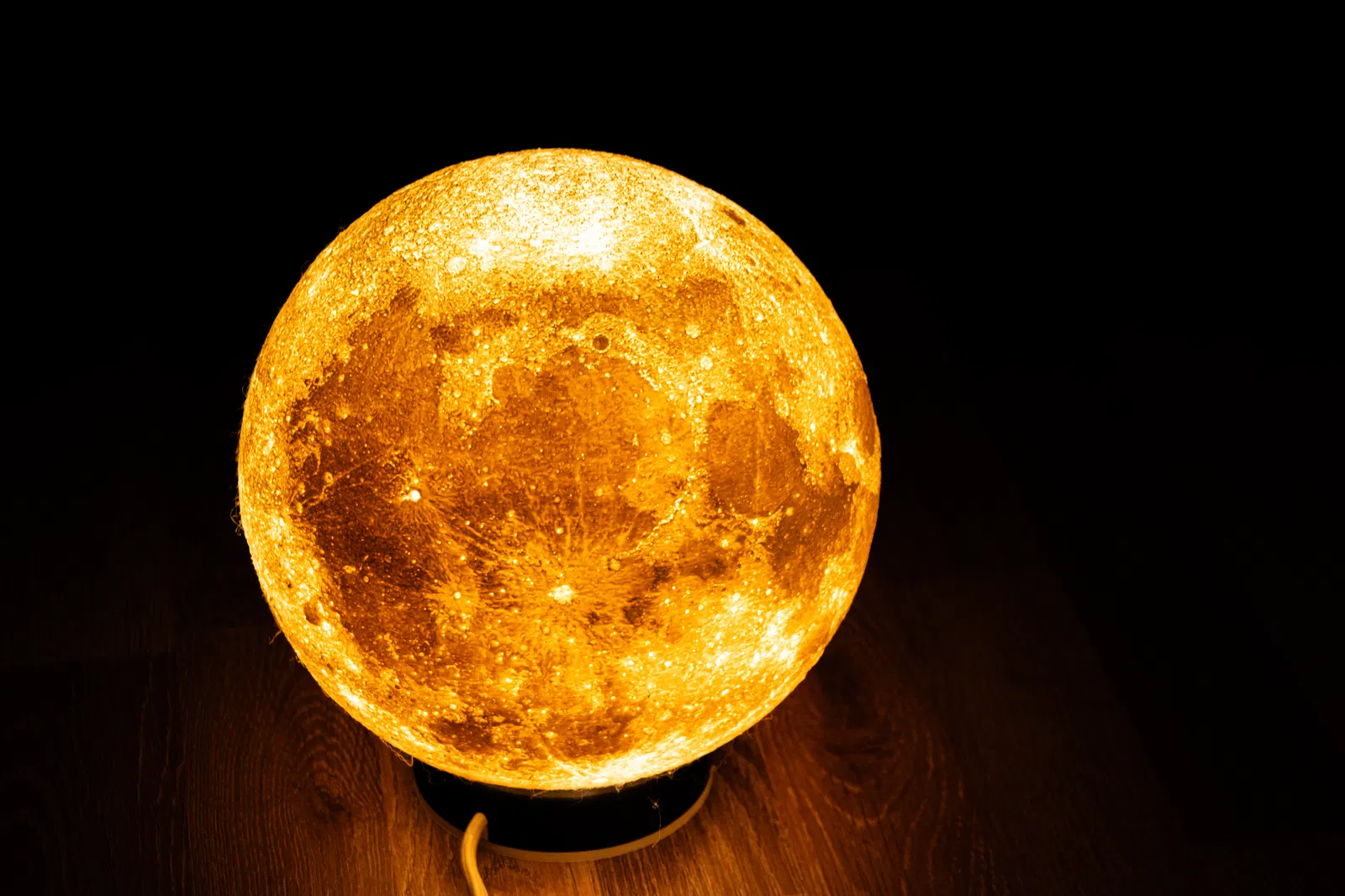

- Vặn bóng đèn E14 và đèn mặt trăng vào.
- Thưởng thức! Thông tin thêm: * Tất cả các bộ phận đã được định hướng đúng như cách chúng cần được in.
- Chỉ có đế bánh (Puck base) cần hỗ trợ, các bộ phận khác in hoàn hảo mà không cần.
- Sử dụng các tệp STL để cắt lớp (slicing). PrusaSlicer có thể không khớp các tệp STEP đúng cách.
- Nếu bạn cần bất kỳ thay đổi hoặc điều chỉnh nào, hãy sửa đổi các tệp STEP hoặc liên hệ với tôi.
- Bạn có thể muốn kiểm tra máy in và dung sai ren của mình. Tôi đã thêm một tệp STL để kiểm tra điều đó.
Thông số in
- Định dạng
- stlstp
- Số file mô hình
- 8
- Tổng dung lượng
- 18,7 MB
- File lớn nhất
- 9 MB
