Mô tả

Giới thiệu:

Cảm ơn mọi người rất nhiều vì đã ủng hộ Model J6, bao gồm lượt tải về và lượt thích từ cộng đồng người làm mô hình trên khắp thế giới. Sự khuyến khích của các bạn là động lực để tôi tiếp tục nghiên cứu, chế tạo và chia sẻ nhiều mô hình hơn.

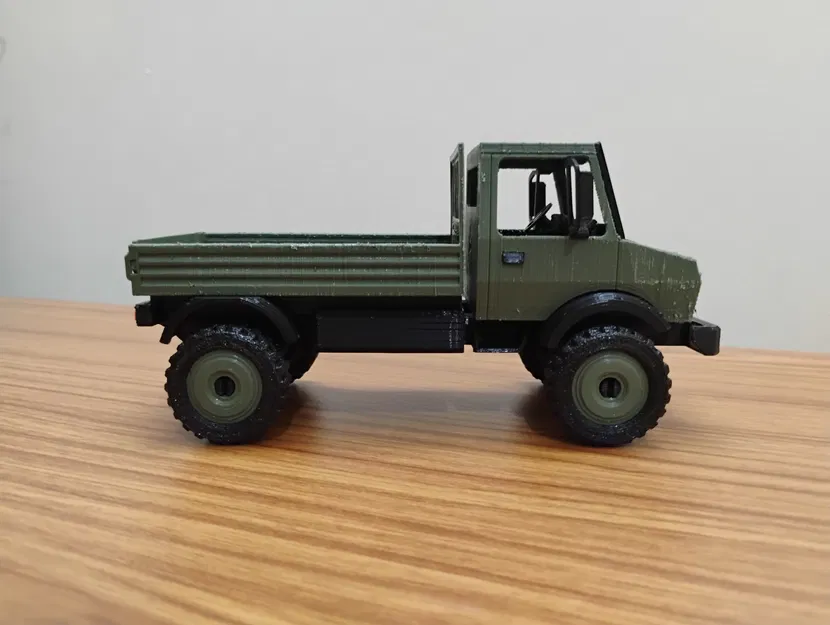

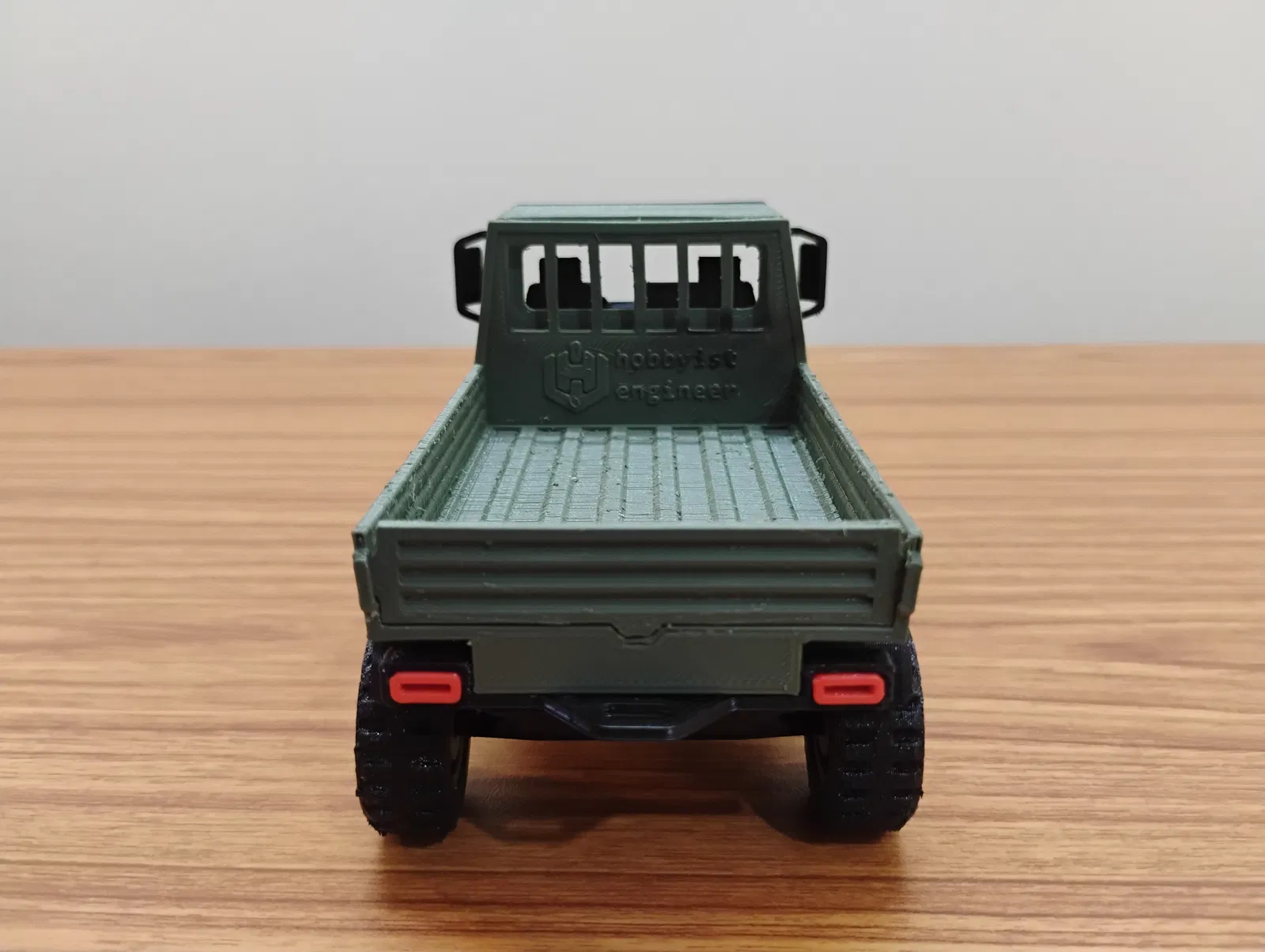

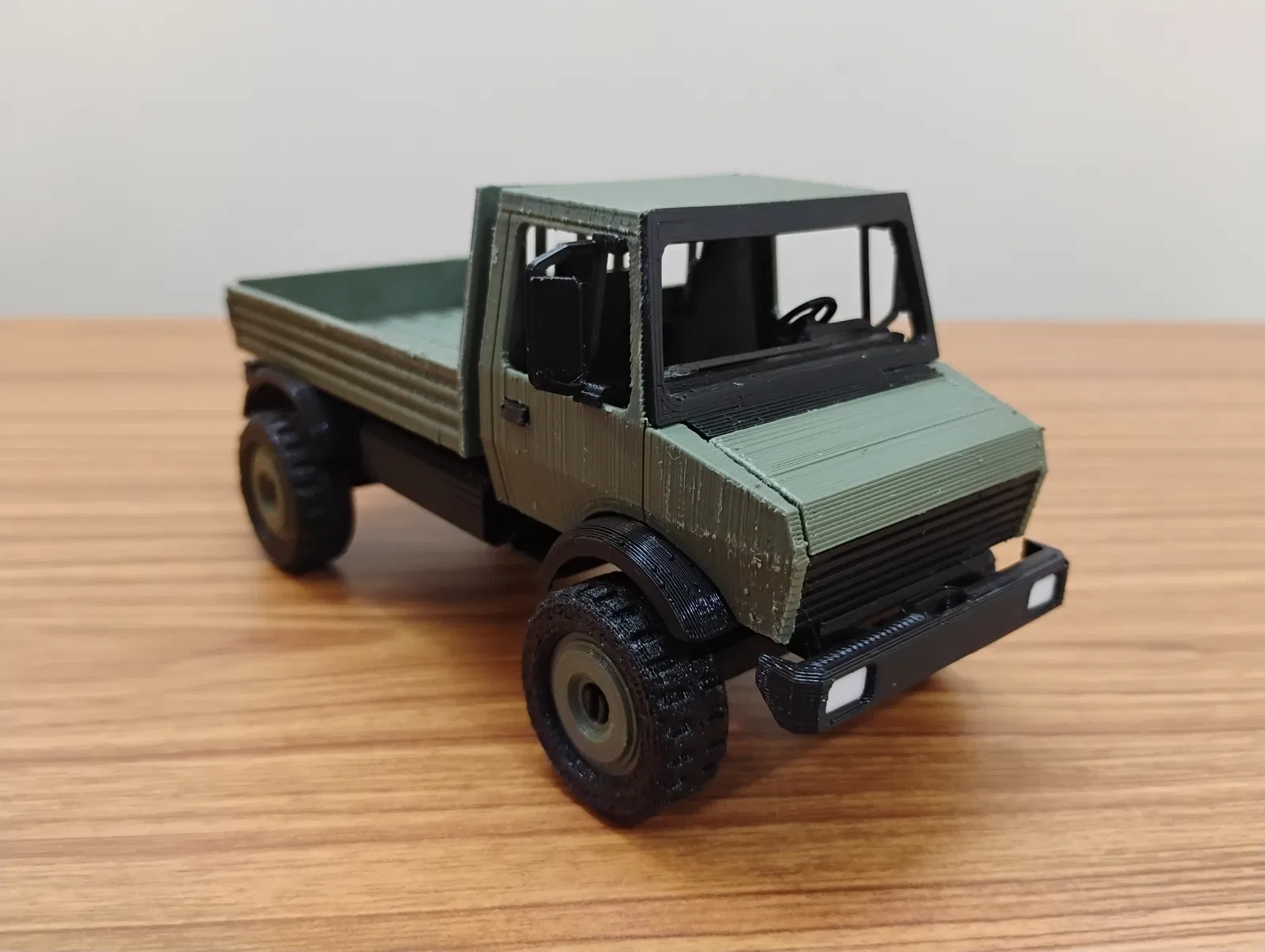

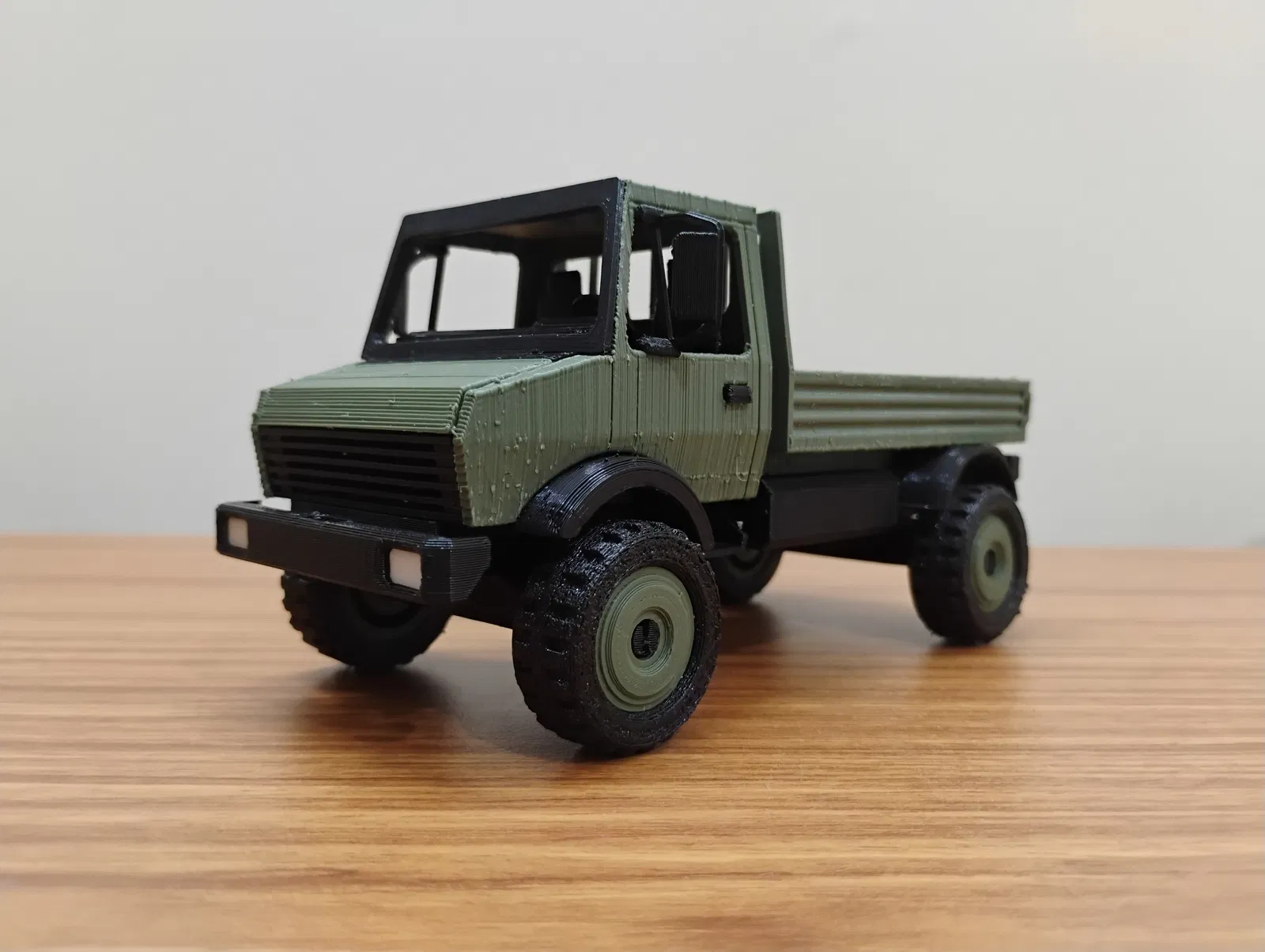

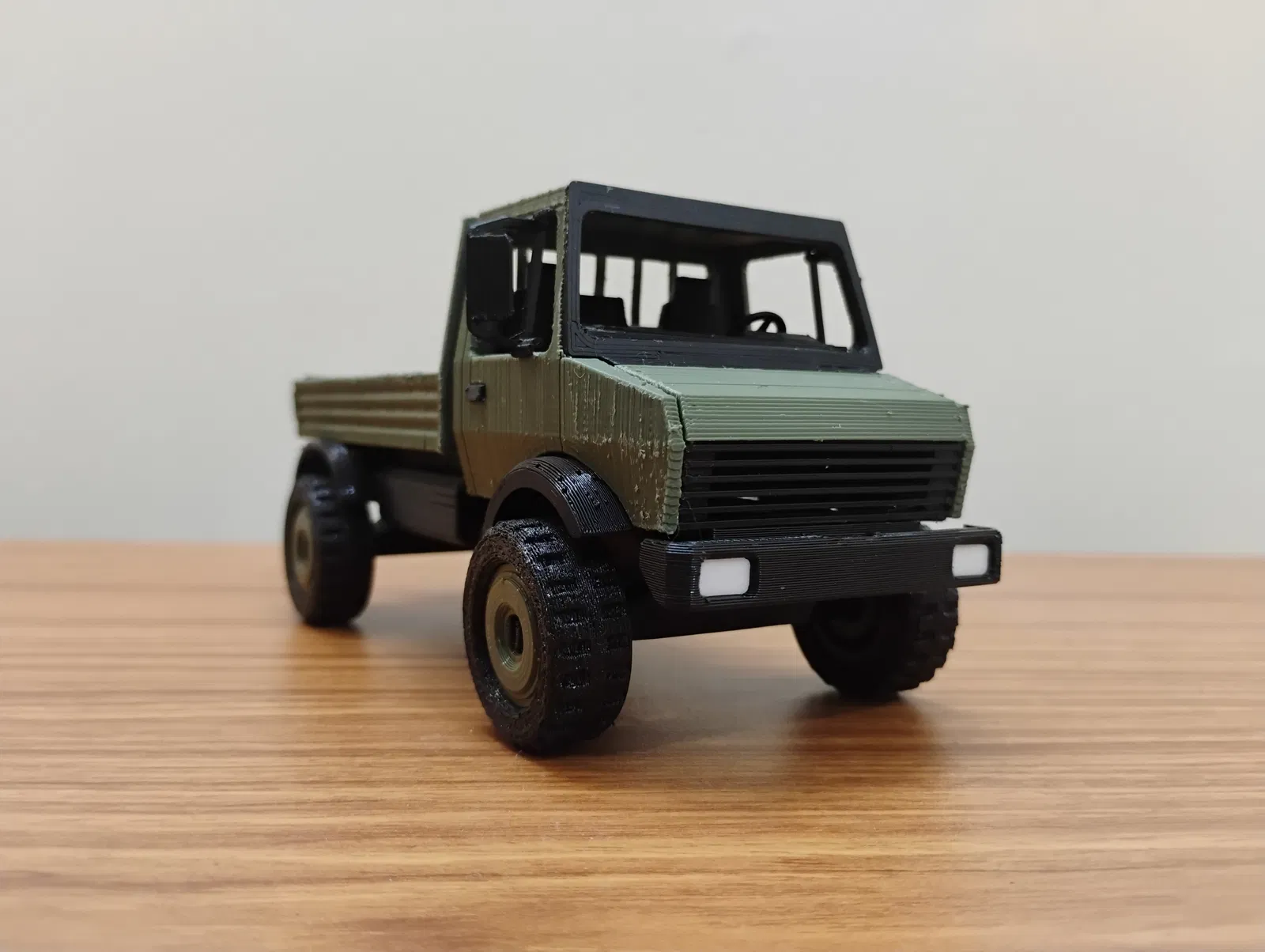

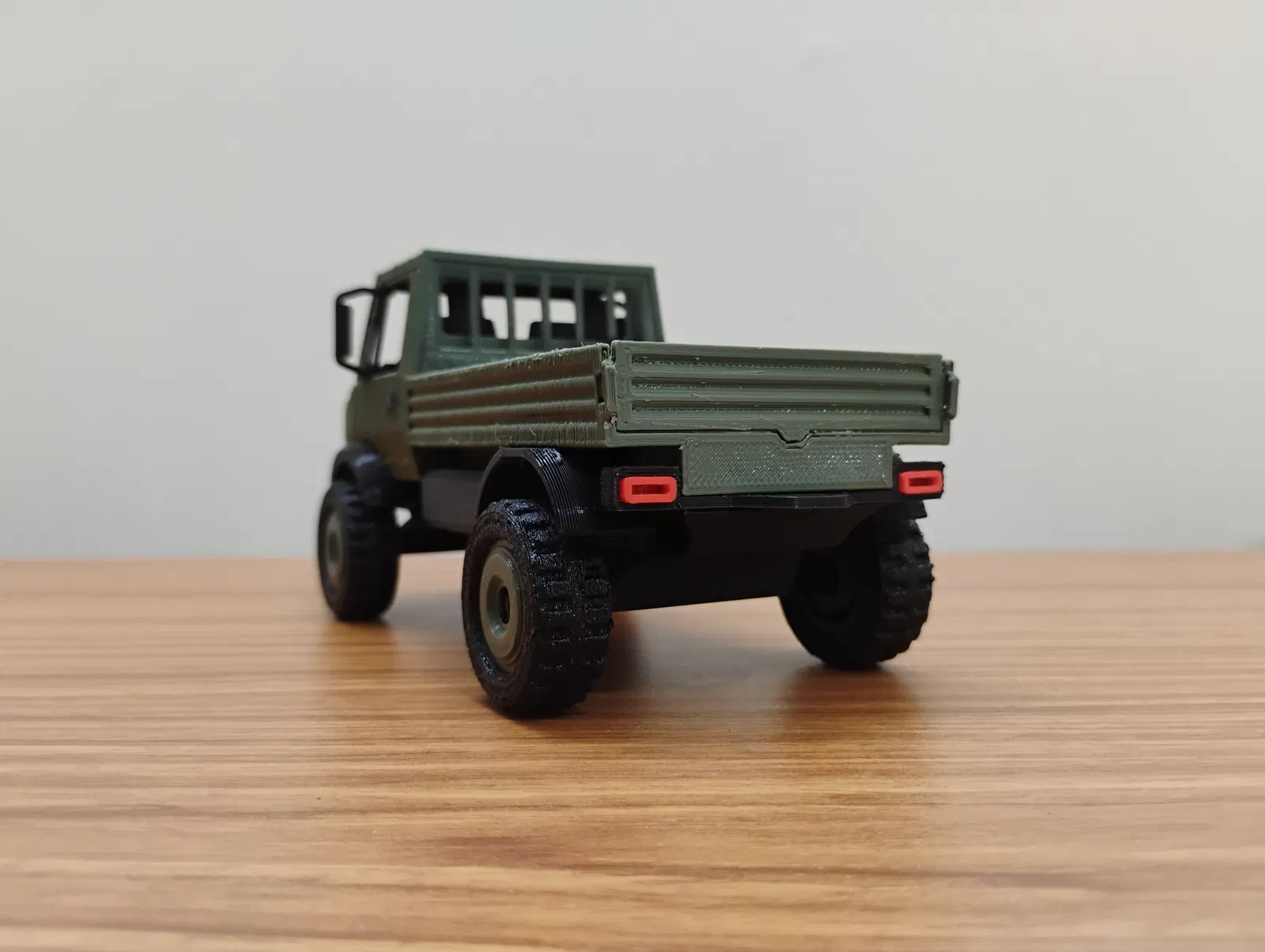

Bây giờ, hãy chào đón Model U-1650. Mô hình xe tải đa dụng hạng nặng này được thiết kế để thể hiện sức mạnh địa hình và dễ dàng lắp ráp. Một lựa chọn hoàn hảo cho những người đam mê xe địa hình, xe quân sự, hoặc đơn giản là yêu thích các mô hình xe độc đáo, thì đây là dành cho bạn.

Mô hình Unimog tỷ lệ 32 này được thiết kế đặc biệt trong Fusion 360 cho in 3D FDM. Nó có các khớp nối đẩy, loại bỏ nhu cầu sử dụng keo dán hoặc ốc vít trong quá trình lắp ráp. Tất cả những gì bạn cần là một máy in 3D để in và lắp ráp.

Vui lòng lưu ý rằng, tùy thuộc vào dung sai của máy in, quá trình lắp ráp có thể yêu cầu xử lý hậu kỳ bổ sung. Nếu cần, hãy dùng keo để gia cố các khớp nối.

Các bộ phận cần in:

Tất cả các bộ phận, cùng với số lượng, màu sắc và danh mục của chúng, được tóm tắt trong bảng sau.

Tên bộ phận

Số lượng

Màu sắc

Danh mục

Axle

2

Black

Bumper

1

Black

Detail

Cab

1

Color

Chassis

1

Black

Crossmember

1

Black

Detail

Dashboard

1

Black

Detail

Door Handle

2

Black

Detail

Fender FL

1

Black

Fender FR

1

Black

Fender RL

1

Black

Fender RR

1

Black

Grill

1

Black

Detail

Headlight

2

White

Detail

Hood

1

Color

Mirror L

1

Black

Detail

Mirror R

1

Black

Detail

Rim

4

Color

Seats

1

Black

Steering Wheel

1

Black

Detail

Tailgate

1

Color

Taillight

2

Red

Details

Tire

4

Black

Truckbed

1

Color

Windscreen

1

Black

Lưu ý: Lốp xe được thiết kế để in bằng TPU, mặc định. Sử dụng tệp không phải TPU cho mâm xe và lốp xe nếu bạn sử dụng vật liệu không co giãn.

Quy trình in:

Đặt các bộ phận vào phần mềm slicing với hướng theo các hình ảnh sau. Hướng đặt đúng rất quan trọng để in mà không cần hỗ trợ.

Các bộ phận màu:

In với màu sắc bạn thích.

Các bộ phận màu đen:

In các bộ phận màu đen. Các bộ phận có thể được in với chiều cao lớp 0.3 mm để tiết kiệm thời gian in.

Các bộ phận chi tiết:

Hầu hết các bộ phận chi tiết có màu đen, ngoại trừ các bộ phận đèn. Nên sử dụng chiều cao lớp 0.2 mm và tốc độ in thấp hơn khoảng 40 mm/s.

Cài đặt in:

Mô hình được thiết kế để in với vòi phun 0.4 mm mà không cần hỗ trợ. Sử dụng cài đặt dành riêng cho máy in của bạn để có bản in chất lượng tốt nhất.

  • Vòi phun 0.4 mm
  • Không cần hỗ trợ
  • Căn chỉnh Z-seam ngẫu nhiên

Xử lý hậu kỳ:

Các bản in cần được xử lý hậu kỳ trước khi bắt đầu quá trình lắp ráp. Quá trình này bao gồm việc loại bỏ các bộ phận hỗ trợ được tích hợp sẵn và các sợi nhựa thừa (stringing). Bạn có thể cần các công cụ sau tùy theo sở thích và sự có sẵn:

  • Dao cắt hoặc dao
  • Giấy nhám hoặc dũa nhỏ
  • Keo dán (SuperGlue)

Hướng dẫn lắp ráp:

Xem video hướng dẫn lắp ráp mô hình sau đây. Kiểm tra dung sai trước khi lắp ráp. Sử dụng công cụ phù hợp để điều chỉnh kích thước các khớp nối. Việc ép các bộ phận có thể cần dùng lực. Sử dụng kìm hoặc mỏ cặp nếu cần thiết. Trong trường hợp khớp nối bị lỏng, hãy dùng keo để cố định.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
26
Tổng dung lượng
1,9 MB
File lớn nhất
304,6 KB
