Rewindr - Tùy chỉnh thiết lập (kèm STEP)

CÁI BUFFER UNIT là một bộ giữ cuộn dây cao cấp có thể tua lại cho MMU3/MMU2. Nó nhỏ gọn và dễ sử dụng, trái ngược với thiết lập cồng kềnh chính thức cho MMU. Tương thích với máy MK4, , CORE One, Original Prusa Enclosure của Prusa và nhiều hơn nữa.

Mẫu này cung cấp các tệp STEP cơ bản của CÁI BUFFER UNIT để giúp bạn tạo thiết lập tùy chỉnh cho máy in của mình. Nó không chứa bộ giữ cuộn dây thực tế.

→ Bạn có thể mua bằng cách nhấp vào !

Thiết lập máy in tùy chỉnh

CÁI BUFFER UNIT có thể được sử dụng với rất nhiều thiết lập máy in, bạn chỉ cần kết nối các ống PTFE. Tuy nhiên, bạn có thể muốn tạo các giá đỡ/bộ phận gắn tùy chỉnh phù hợp cụ thể với thiết lập của mình, ví dụ như với các hộp sấy, kệ, vỏ máy, máy in khác nhau, v.v. Các tệp STEP được cung cấp giúp bạn tùy chỉnh các giá đỡ/bộ phận gắn để phù hợp hoàn hảo với CÁI BUFFER UNIT.

↓ Cuộn xuống để xem mẹo thiết kế! ↓

Mẹo thiết kế thiết lập tùy chỉnh

Tệp đi kèm

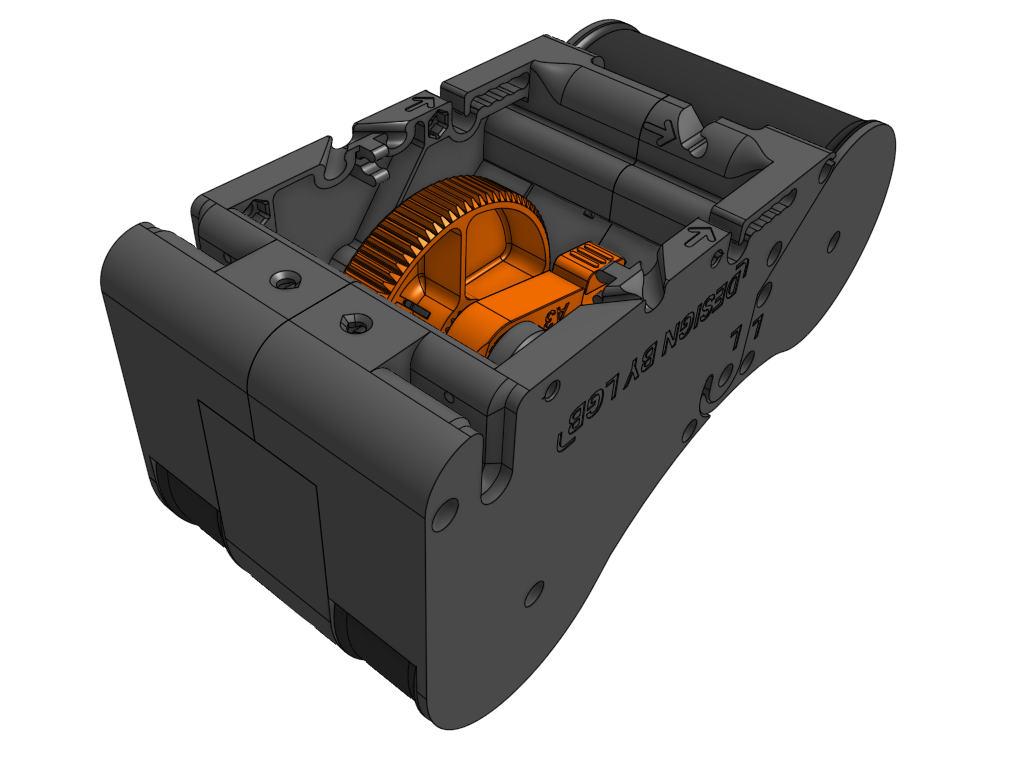

Tệp STEP bao gồm một “vỏ” cơ bản của bộ phận giữ cuộn dây, cũng như một bộ phận được sử dụng làm mẫu để tạo giá đỡ tùy chỉnh. Ngoài ra, các bộ dẫn hướng PTFE được đánh số từ 6-12 cũng được cung cấp cho những ai sử dụng máy in có hơn 5 cuộn dây.

Gắn kết

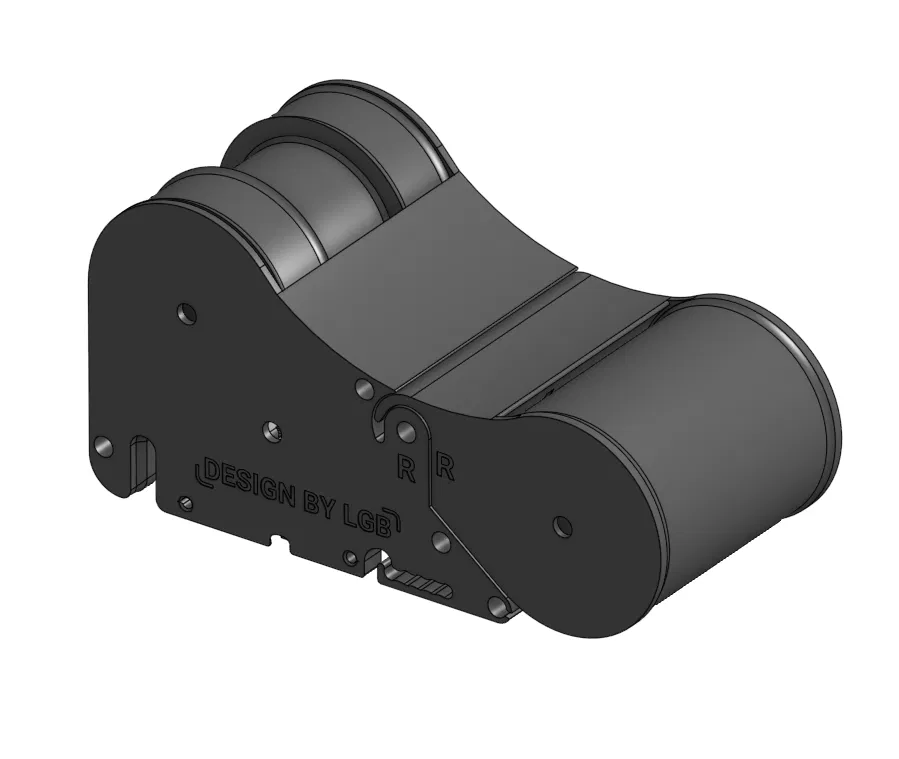

Có nhiều cách để gắn CÁI BUFFER UNIT, đây là một bản tóm tắt. Thứ nhất, có một khe ở mặt trước của mô-đun. Khe này có thể được gắn vào một bộ phận được thiết kế đặc biệt, giữ chặt bộ phận giữ cuộn dây. Bộ phận này được cung cấp cùng với các tệp STEP, cho phép bạn thiết kế giá đỡ xung quanh nó.

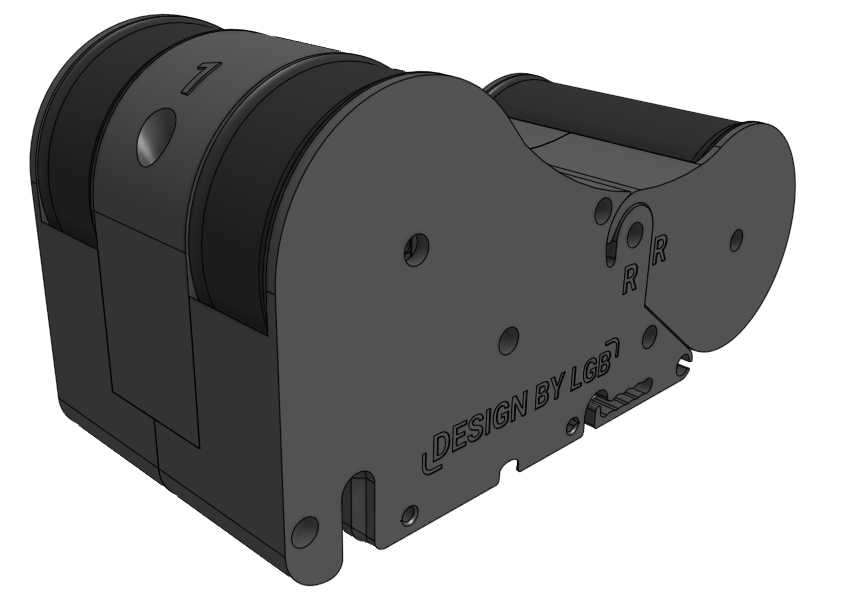

Thứ hai, có các lỗ vít hướng xuống trên Vỏ R & L. Các lỗ có khe cắm cho các đai ốc lục giác M3, vì vậy chúng có thể dễ dàng được gắn bằng vít từ bên dưới. Đây là cách CÁI BUFFER UNIT được gắn chính thức vào .

⚠ Điều quan trọng là phải hỗ trợ CÁI BUFFER UNIT ở toàn bộ mặt dưới. Chỉ hỗ trợ ở hai bên của CÁI BUFFER UNIT sẽ làm nó bị võng ở giữa.

Dẫn hướng ống PTFE

Có các kẹp và khe để định tuyến ống PTFE. Cách định tuyến ống chính thức là ra phía sau hoặc sang hai bên. Xem hướng dẫn lắp ráp cho và để biết thêm chi tiết về sự khác biệt. Tất nhiên, bạn có thể quyết định thiết lập của mình trông như thế nào!

Không chắc về các thông số thiết kế hoặc cần thêm thông tin? - liên hệ với tôi và tôi sẽ cố gắng cập nhật trang này với nhiều thông tin hơn.

Chỉnh sửa

Vui lòng đăng thiết lập tùy chỉnh của bạn lên Printables để giúp người khác! Nếu bạn cũng chỉnh sửa mẫu này, mọi người sẽ dễ dàng tìm thấy hơn và tôi có thể tham khảo các thiết kế của bạn.
