Đầu kéo thay thế khóa kéo v2 (thanh cài ngược)

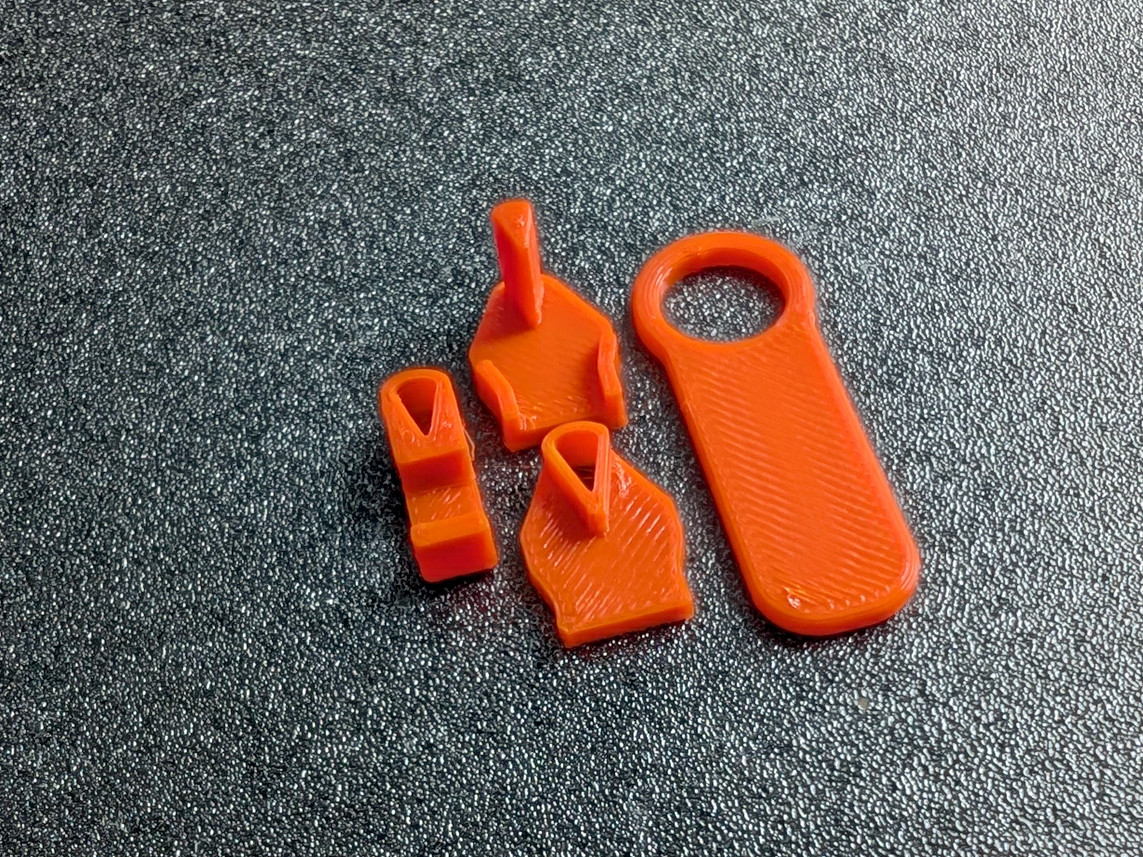

Phụ kiện in 3D thay thế cho khóa kéo có thanh cài ngược. Đầu kéo có thể gắn vào khóa kéo mà không cần tháo rời hai đầu. Khóa kéo có thanh cài ngược thường được dùng cho khóa kéo chống nước. Nếu bạn cần khóa kéo có thanh cài tiêu chuẩn (có hình chữ U ở trên), hãy xem thiết kế khác của tôi.

Đây là phiên bản 2 của đầu kéo với nhiều cải tiến so với :

• Tăng độ dày phần trên và phần dưới để tăng cường độ bền và độ cứng
• Tăng độ dày các cạnh với thêm 1 lớp tường để tăng cường độ bền và độ cứng
• Tăng độ dày phần kết nối giữa phần trên và phần dưới với thêm 1 lớp tường để tăng cường độ bền
• Một số điều chỉnh về kích thước và khoảng hở khác nhau
• Thêm nhiều kích thước khóa kéo sau nhiều lần thử nghiệm khớp
• Thêm tay kéo với lỗ tròn, để nó có thể di chuyển linh hoạt hơn

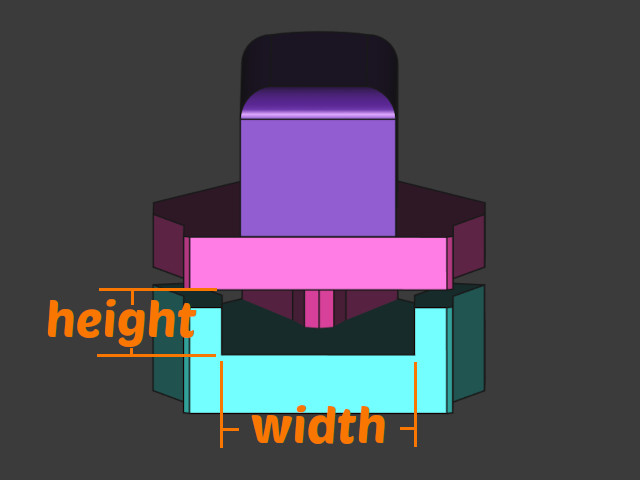

Kích thước

Đầu kéo thay thế có sẵn với nhiều kích thước khác nhau.

Tôi đã tìm thấy các kích thước này phù hợp với các khóa kéo của tôi. Nếu chúng không khớp hoàn hảo với khóa kéo của bạn, bạn có thể thử điều chỉnh tỷ lệ kích thước ở hướng X một chút. Sự khác biệt 0.2mm có thể tạo ra sự khác biệt lớn.

• Rộng 4.60 mm, cao 2.20 mm
• Rộng 5.20 mm, cao 2.20 mm
• Rộng 6.50 mm, cao 2.40 mm
• Rộng 7.00 mm, cao 2.80 mm

Hướng dẫn in

Đây là những bộ phận rất nhỏ với độ khít cao. Bạn cần một máy in được căn chỉnh tốt cho việc này.

• Có thể in bằng đầu phun tiêu chuẩn 0.4 mm
• In ở độ cao lớp 0.2 mm (mô hình được thiết kế theo bội số của 0.2mm)
• Sử dụng bộ tạo tường Arachne
• Sử dụng 5 lớp trên và 5 lớp dưới (để hoàn toàn đặc)
• In đủ chậm để có độ bám dính lớp tốt. Đây là các bộ phận nhỏ dẫn đến thời gian lớp ngắn, đặc biệt là các bộ phận cao nhất là các bộ phận kết nối giữa phần trên và phần dưới. In nhiều bộ phận cùng lúc có thể hữu ích. Cố gắng in chậm nhất có thể, tôi đề xuất < 30mm/s. Thời gian lớp tối thiểu cho cài đặt làm mát của dây tóc có thể dẫn đến tốc độ 10mm/s. Đảm bảo bạn cũng làm chậm các bức tường bên ngoài.
• Sử dụng "Small area flow compensation" hoặc giảm lưu lượng dòng chảy của bạn có thể giúp đạt được kết quả tốt hơn nếu bạn không thể ghép các bộ phận lại với nhau.

Lắp ráp

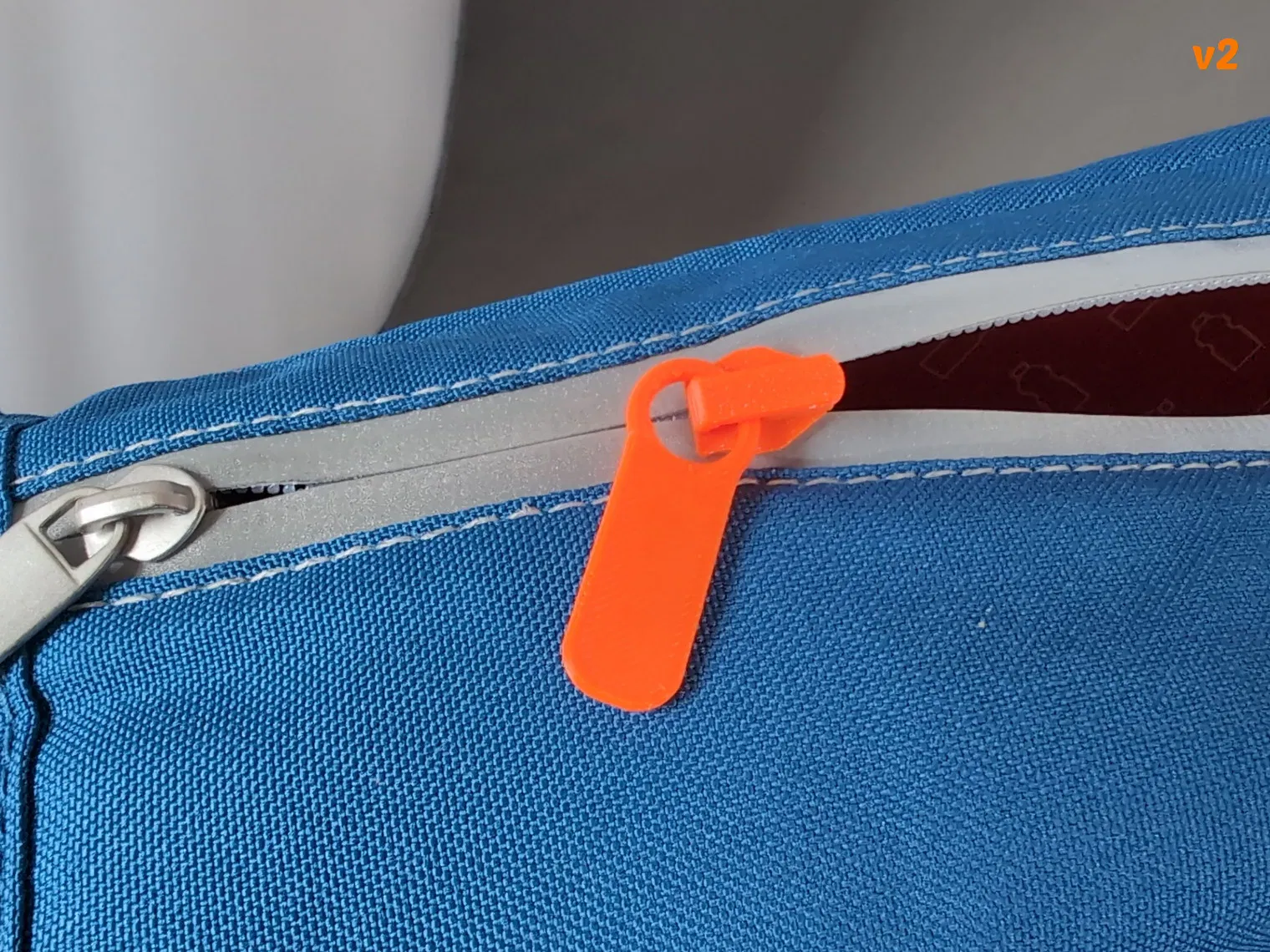

Đặt phần dưới vào bên dưới khóa kéo và trượt phần trên vào phần dưới trên khóa kéo và trong khi giữ chúng lại với nhau, hãy thử đóng khóa kéo. Có một phần khóa kéo đã được đóng lại sẽ giúp việc lắp ráp cuối cùng bằng keo dễ dàng hơn.

Nếu thử nghiệm khớp tốt, hãy thêm một ít keo vào các bộ phận kết nối của phần dưới và phần trên của đầu kéo và cả tay cầm. Cẩn thận để không dính keo vào chính khóa kéo. Đặt lại phần trên và phần dưới xung quanh khóa kéo và giữ chúng cố định. Đặt tay kéo lên trên, nhưng đừng quên lắp puler trước. Giữ mọi thứ chắc chắn với nhau và để keo khô.

Tùy thuộc vào máy in của bạn, phần trên và phần dưới có thể đã khớp chặt đến mức bạn không cần keo. Tuy nhiên, tôi khuyên bạn nên luôn dán tay cầm.

Mẹo: xịt một ít silicon spray để khóa kéo di chuyển mượt mà hơn.
