Bộ Phát Triển Ray Picatinny

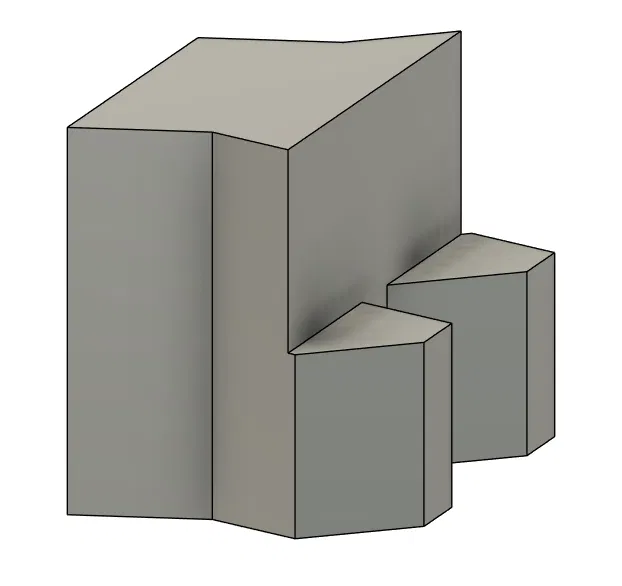

Bộ phát triển ray Picatinny này là một mô hình sẵn sàng cho CAD của ray theo thông số Picatinny, có thể nhanh chóng tùy chỉnh và điều chỉnh theo hầu hết mọi độ dài hoặc kiểu dáng. Mô hình này không phải là một ray chiến thuật có thể sử dụng được nếu không có sửa đổi, nhưng nó tạo điều kiện cho việc tạo ra các ray được định cỡ sẵn một cách dễ dàng.

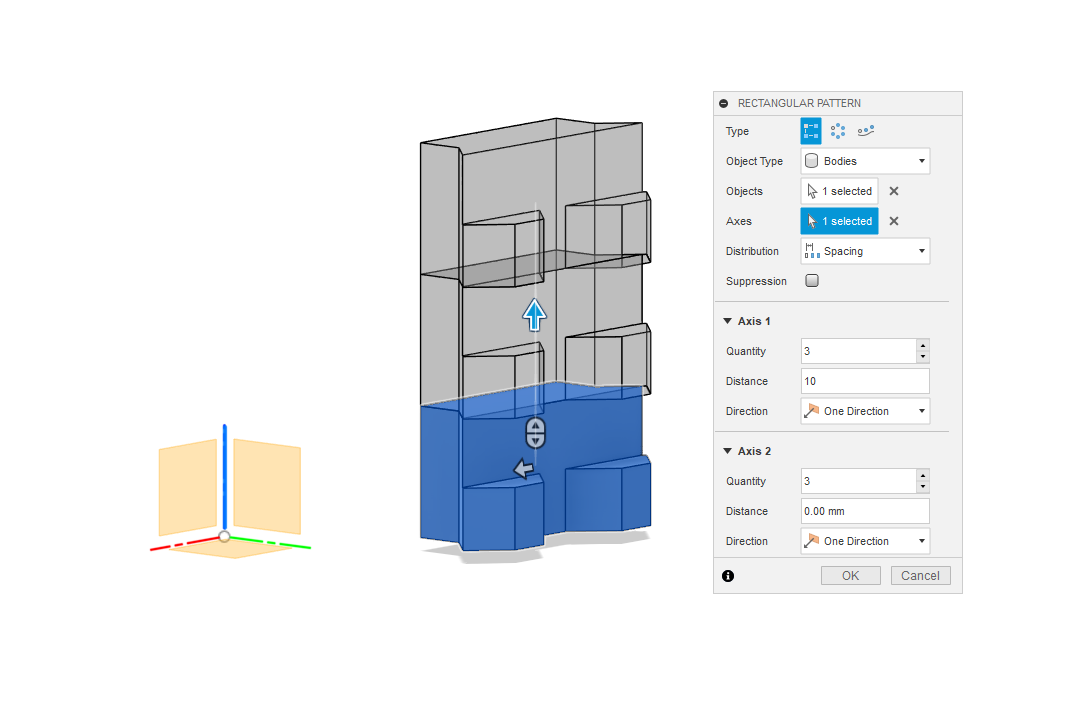

File này là một bài tập ban đầu về định cỡ và ràng buộc. Các phiên bản trước đó không hẳn là "hạt giống" mà là các đoạn ray ngắn được vẽ nguyên vẹn. Sau đó, tôi phát hiện ra công cụ Rectangular Pattern trong Fusion và nhận ra rằng sẽ tiết kiệm thời gian hơn nếu chỉ mô hình hóa một phần ray có thể lặp lại và kết hợp thành một ray lớn hơn khi cần. Ví dụ, tôi đã phác thảo một điểm gắn ray Picatinny cho X-Shot Pro Fury X bằng "hạt giống" này (liên kết bên dưới).

TÍNH NĂNG: • Hạt giống ray Picatinny • Ray chiến thuật tùy chỉnh theo thông số Picatinny, sẵn sàng cho CAD • Sẵn sàng để thiết kế và tùy chỉnh cho các dự án blaster • Sử dụng các công cụ Rectangular Pattern và Combine Body • Body: Seed body • Axis: Z • Distribution: Spacing • Distance: 10mm

Mô hình này tự nó không thể sử dụng làm ray Picatinny. Cần có thêm thiết kế, bao gồm nhưng không giới hạn ở vát cạnh, bo tròn và lỗ cho phần cứng lắp đặt.

BAO GỒM: • 1 Hạt giống ray Picatinny

DANH SÁCH VẬT LIỆU: • 1 Ứng dụng CAD

LIÊN KẾT: • Điểm gắn ray Picatinny cho Fury X • Thêm Bộ phát triển + Tài liệu tham khảo
