Mô hình F-111 CSB "SN-6" | Máy bay RC EDF đôi

Tác giả ZorasTech_2340807

Lượt tải
181
Lượt thích
34
Lượt coi
1.091

File 2 5,7 MB

  • F-111_CSB_SN-6_Printables_Release_1766692620.3mf3MF · 3,2 MB
  • F-111_CSB_SN-6_Printables_Release_Arranged_1766692621.3mf3MF · 2,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

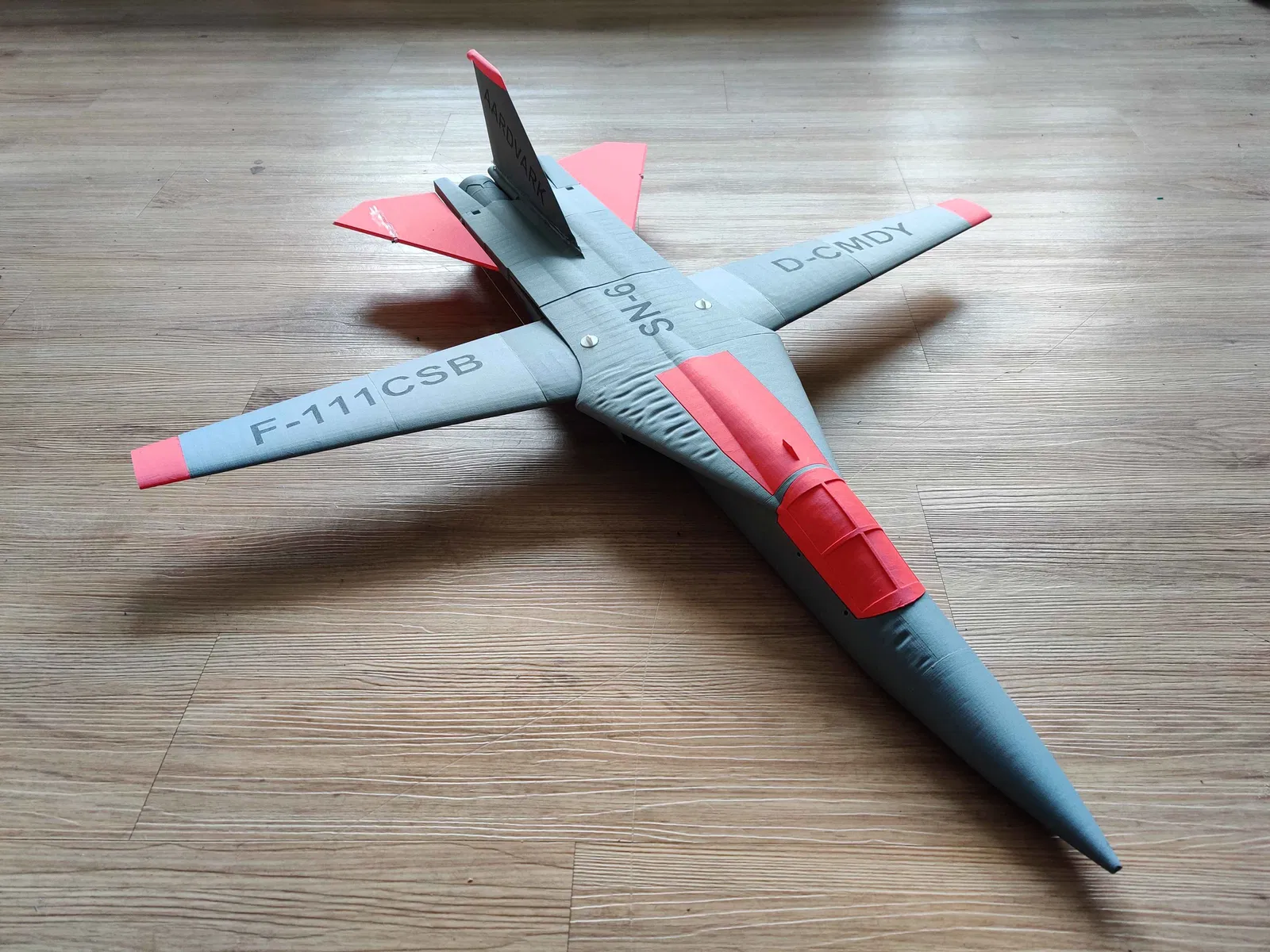

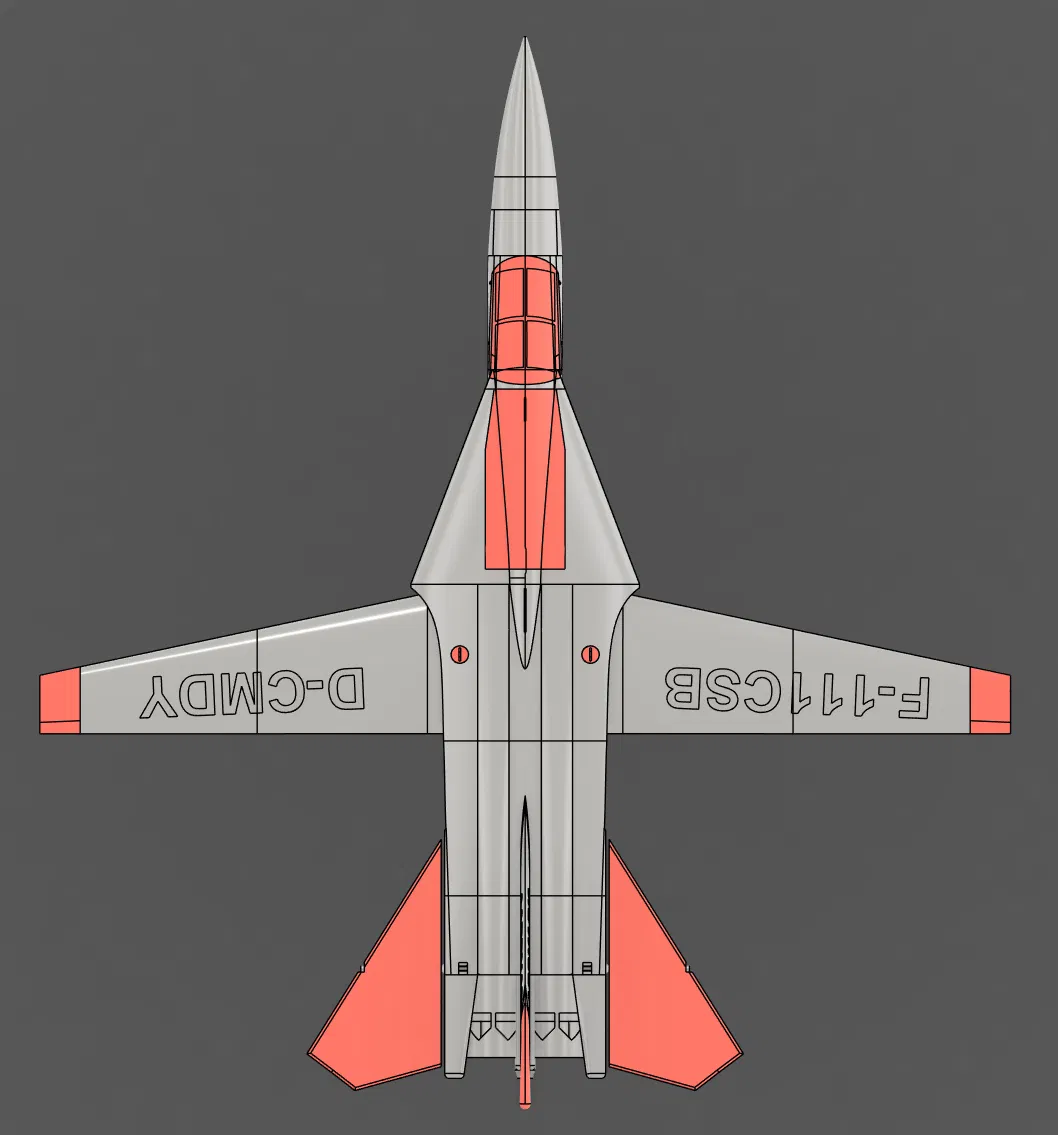

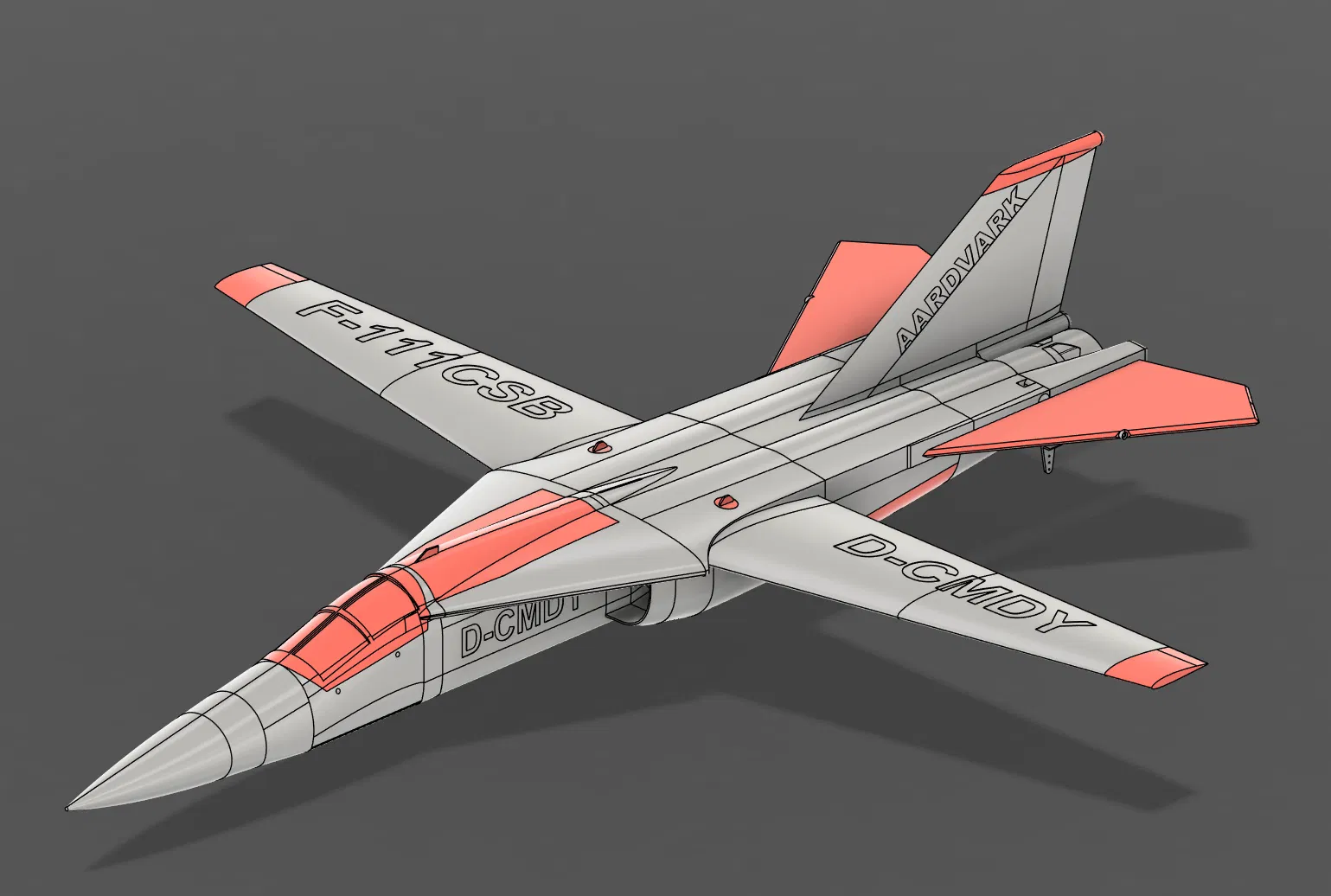

Dự án này bao gồm các tệp cho Nguyên mẫu F-111CSB "SN-6" của tôi.

Nó đã được thử nghiệm bay thành công.

Thông số kỹ thuật:

Kênh: 3-4
Sải cánh: 83cm

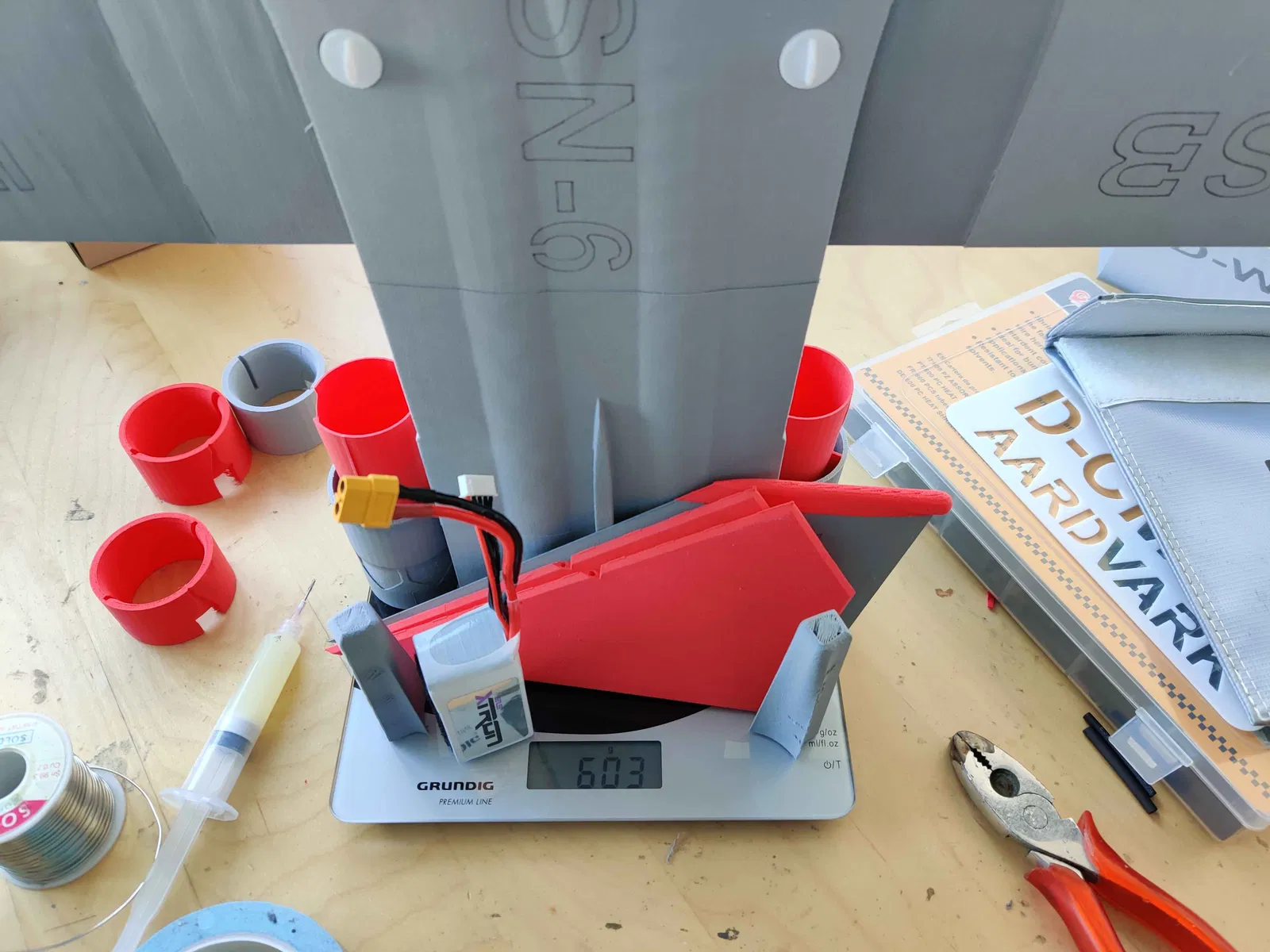

Trọng lượng: 600g (300g bộ phận in)
Lực đẩy: 700g
Tỷ lệ T/W: 1.17

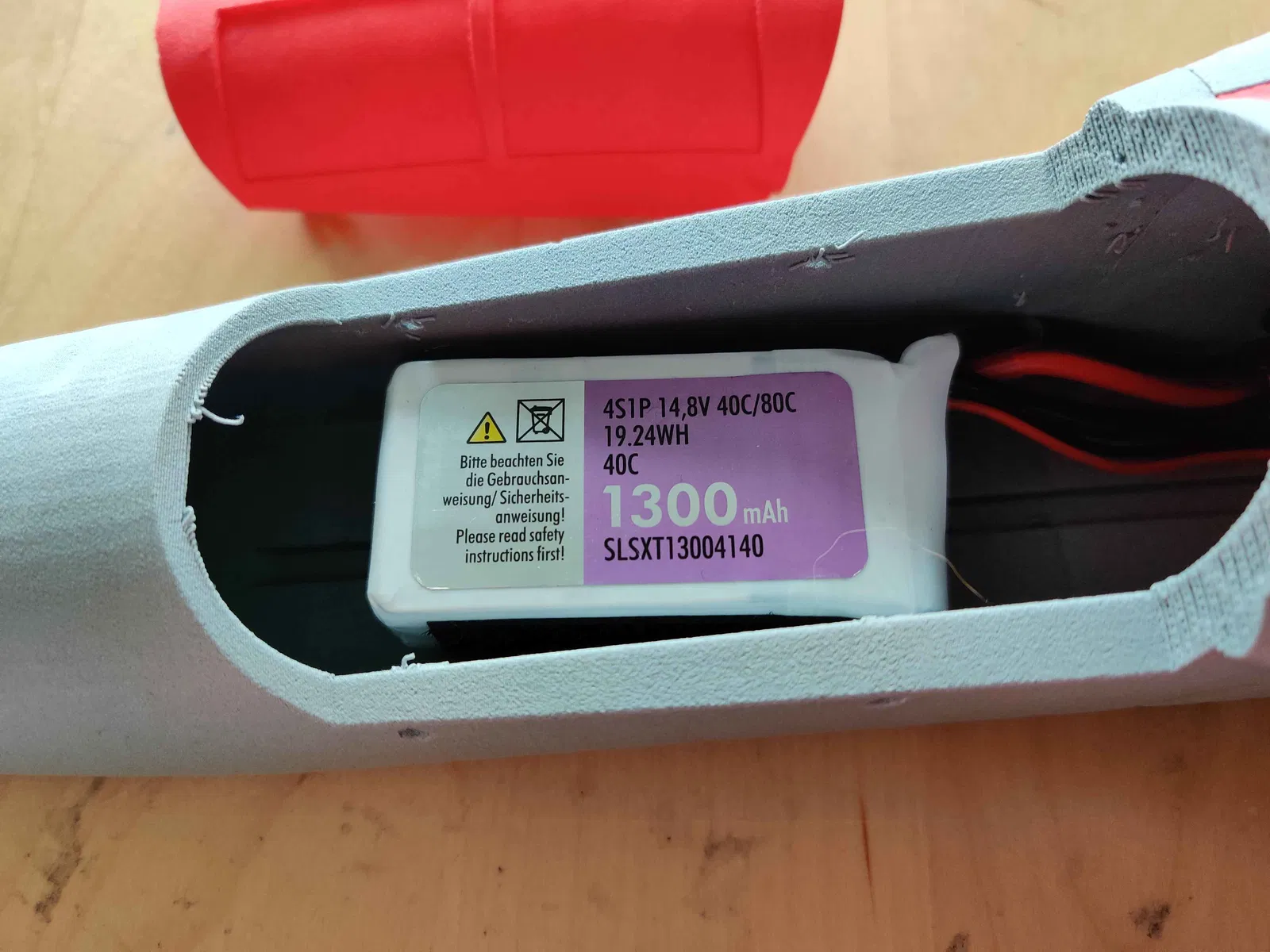

Pin: 4S 1300mAh LiPo

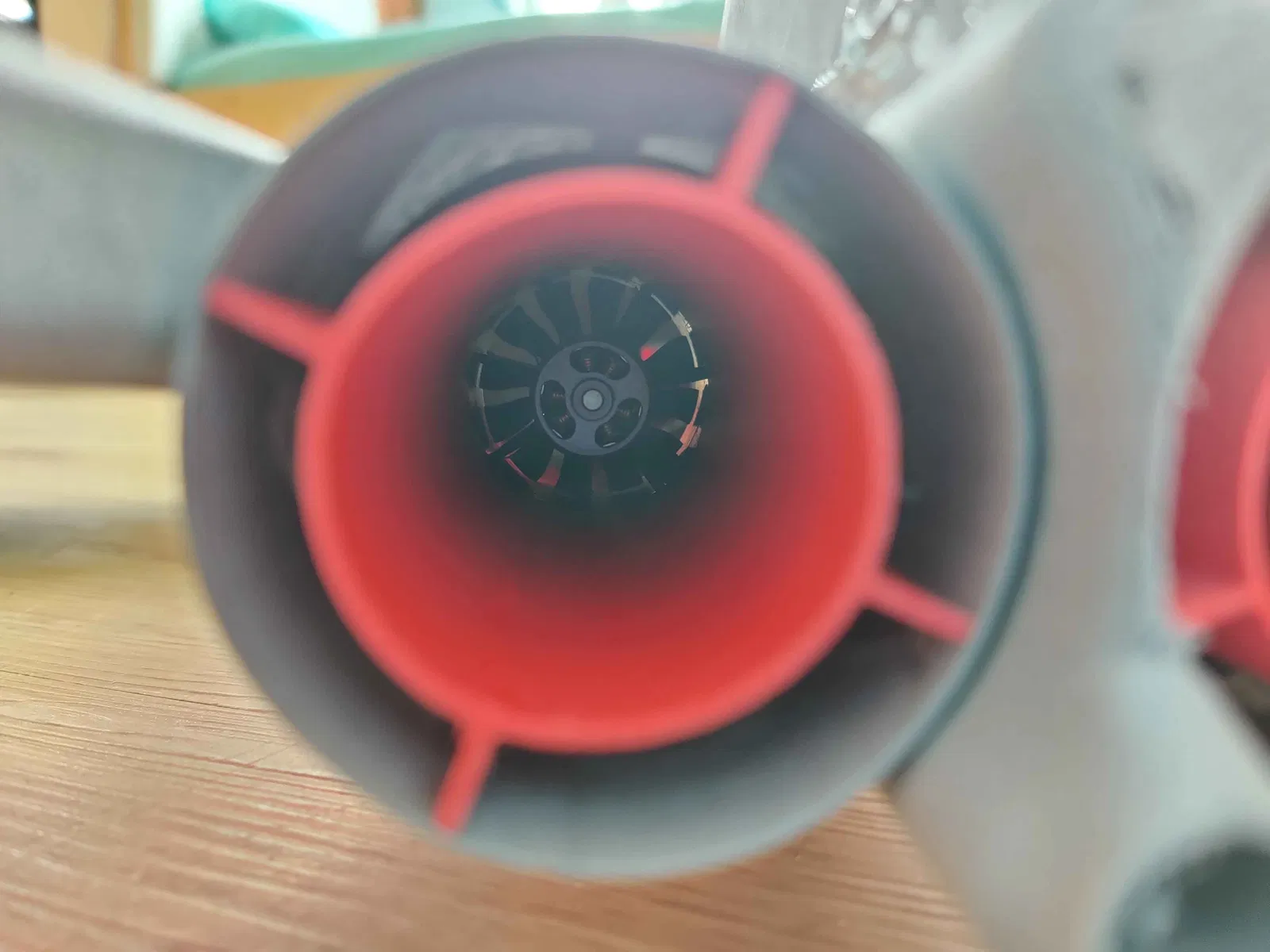

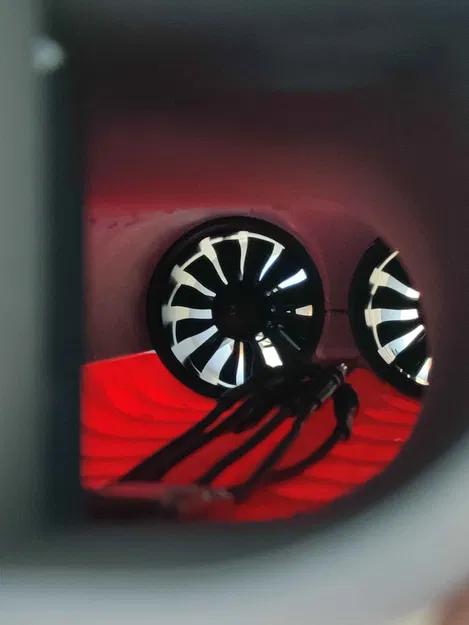

Động cơ: 2x40mm X-Fly Galaxy X4 EDF (5000kV)
Servo: 2xGeneric 9g Servo
Thời gian bay: ~3 phút
Con quay hồi chuyển cần thiết: Không

Cài đặt in đề xuất:

Sợi in: LW-PLA (ví dụ: Colorfabb LW-PLA/LW-PLA-HT, eSUN ePLA-LW)
Nhiệt độ: 230-250C
Lưu lượng: 45%-55%
Lõi: 4%-6% Gyroid
Tốc độ: 25mm/s-40mm/s
Gia tốc: càng cao càng tốt để giảm dây
Độ rộng đường in: 4mm Tường ngoài, 0.4mm-0.6mm Lõi
Thu hồi: tắt
Tránh cắt qua đường viền: bật

Thành phần cần thiết:

Thanh Carbon: 2x 2x95mm, 1x 3x800mm, 1x 3x480mm
Servo: 2xGeneric 9g Servo

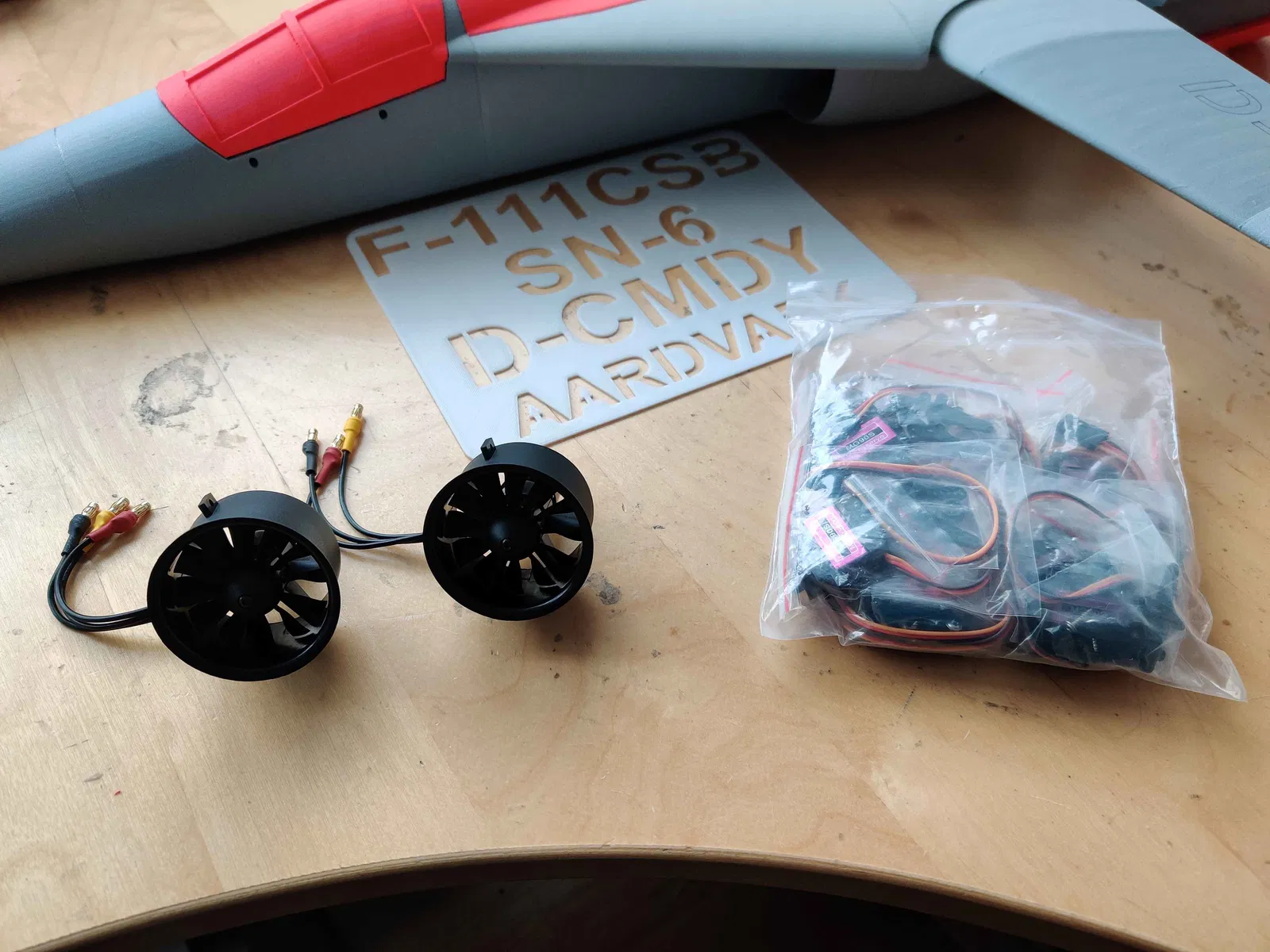

EDF: 2x 40mm X-Fly Galaxy X4 EDF (5000kV)
ESC: 2x30A hoặc tốt hơn (ví dụ: Flycolor Francy 2 30A)
Pin: 4S 1300mAh LiPo
Bộ điều khiển liên kết: ~400mm
Nắp che B: 4x 4x8mm Nam châm tròn
Nắp che A: 2x dây thép uốn được

Ghi chú:

  • Taileron rất nhạy theo trục Pitch, nhưng không hiệu quả lắm theo trục roll.
  • Pin LiPos lớn hơn 4S 1300mAh có thể vừa với mô hình, mặc dù chưa bao giờ được thử nghiệm với bộ pin lớn hơn.
  • Các điểm CG (Trung tâm trọng lực) được tìm thấy ở đáy các bộ phận cánh.
  • Máy bay bay rất nhanh ở ga đầy.

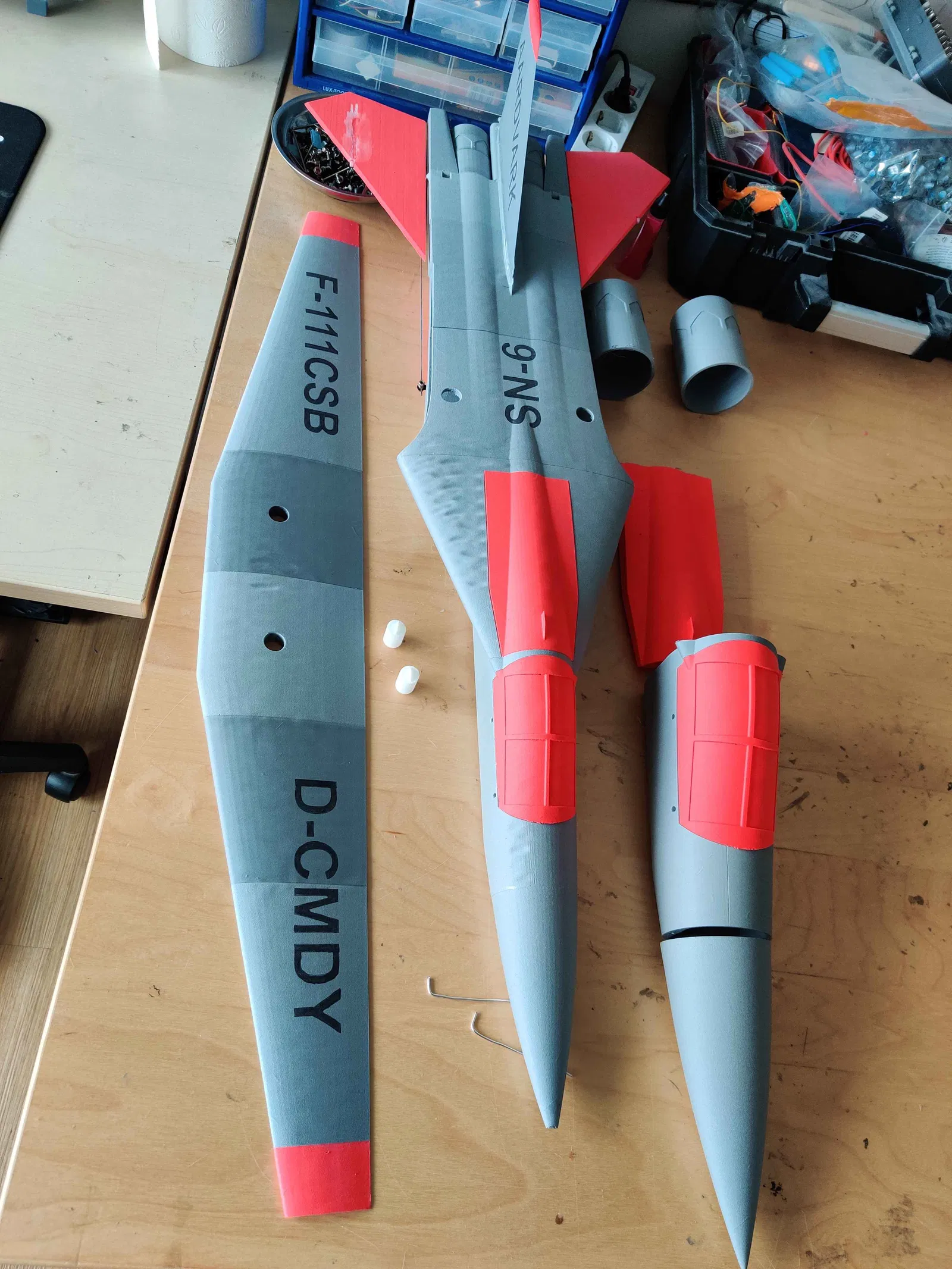

  • Các bộ phận có thể được in trên máy in cỡ Ender-3 trở lên (220x220x250).
  • Tất cả các bộ phận có thể được in mà không cần hỗ trợ.
  • Tôi thực sự khuyên bạn nên có kinh nghiệm bay các máy bay EDF khác trước khi bay chiếc này. Nó không quá khó bay nhưng cũng không dễ.
  • Tôi đã tính toán sai Lực đẩy và do đó là tỷ lệ Lực đẩy/Trọng lượng trong video. Nó không phải là 1.67. Thực tế nó gần với 1.17 hơn.
