Mô hình HUMVEE Tỷ lệ 1:32

Tác giả hobbyist_engineer

Lượt tải
106
Lượt thích
20
Lượt coi
559

File 20 2,6 MB

  • Air_Intake_1766682652.stlSTL · 112,4 KB
  • Cab_1766682653.stlSTL · 374 KB
  • Chassis_1766682654.stlSTL · 328,8 KB
  • Dash_Board_1766682655.stlSTL · 5,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Giới thiệu:

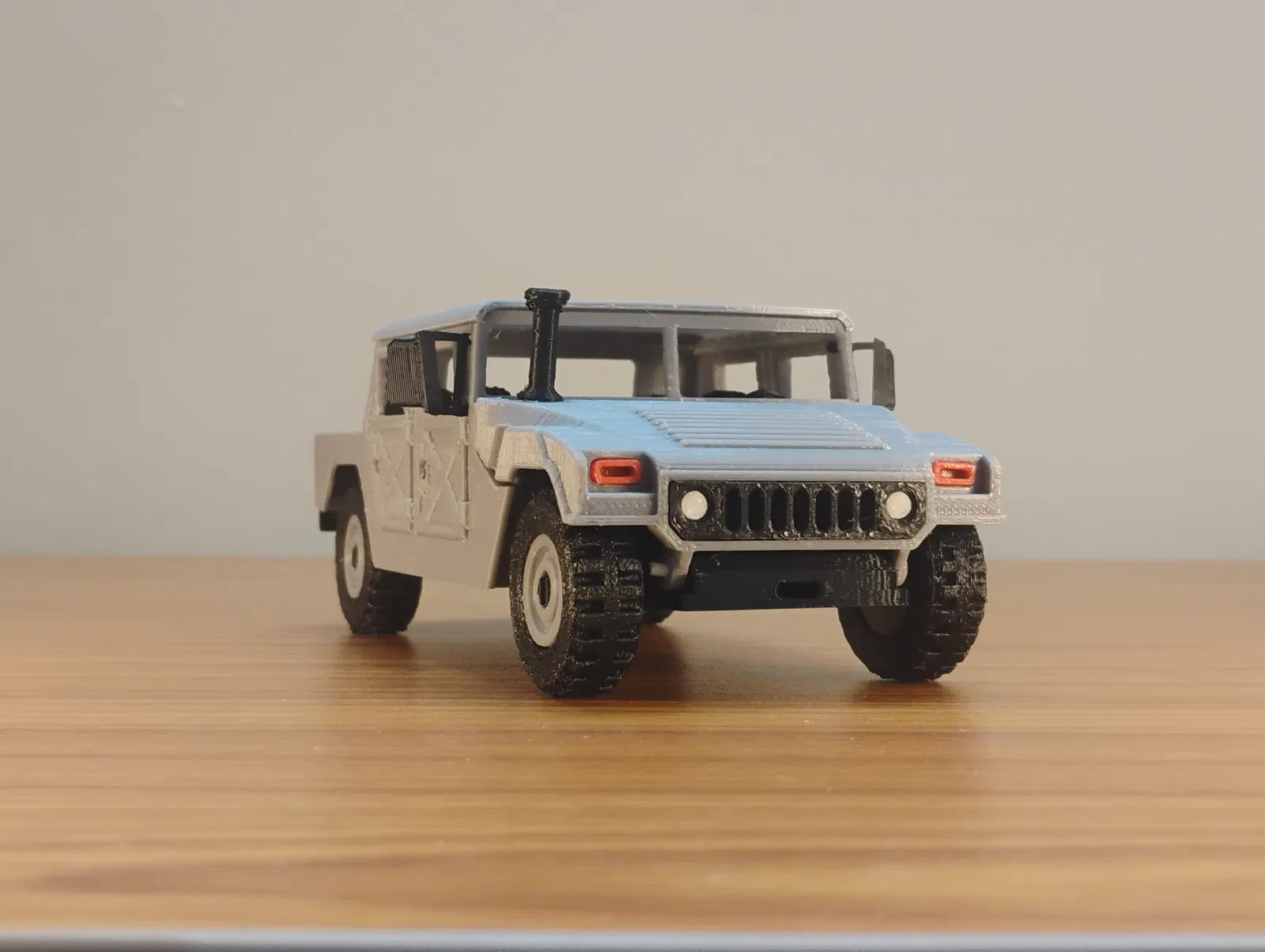

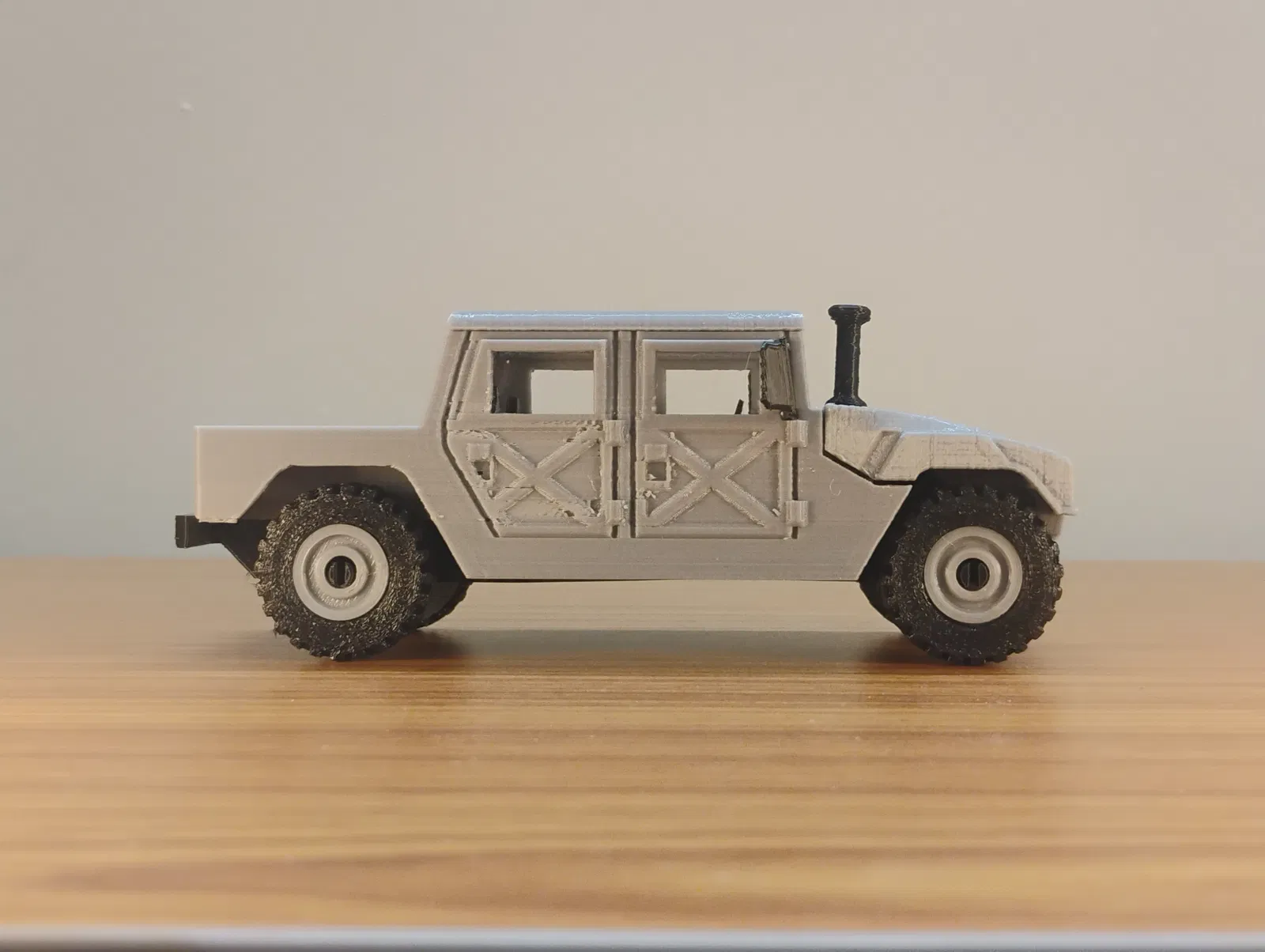

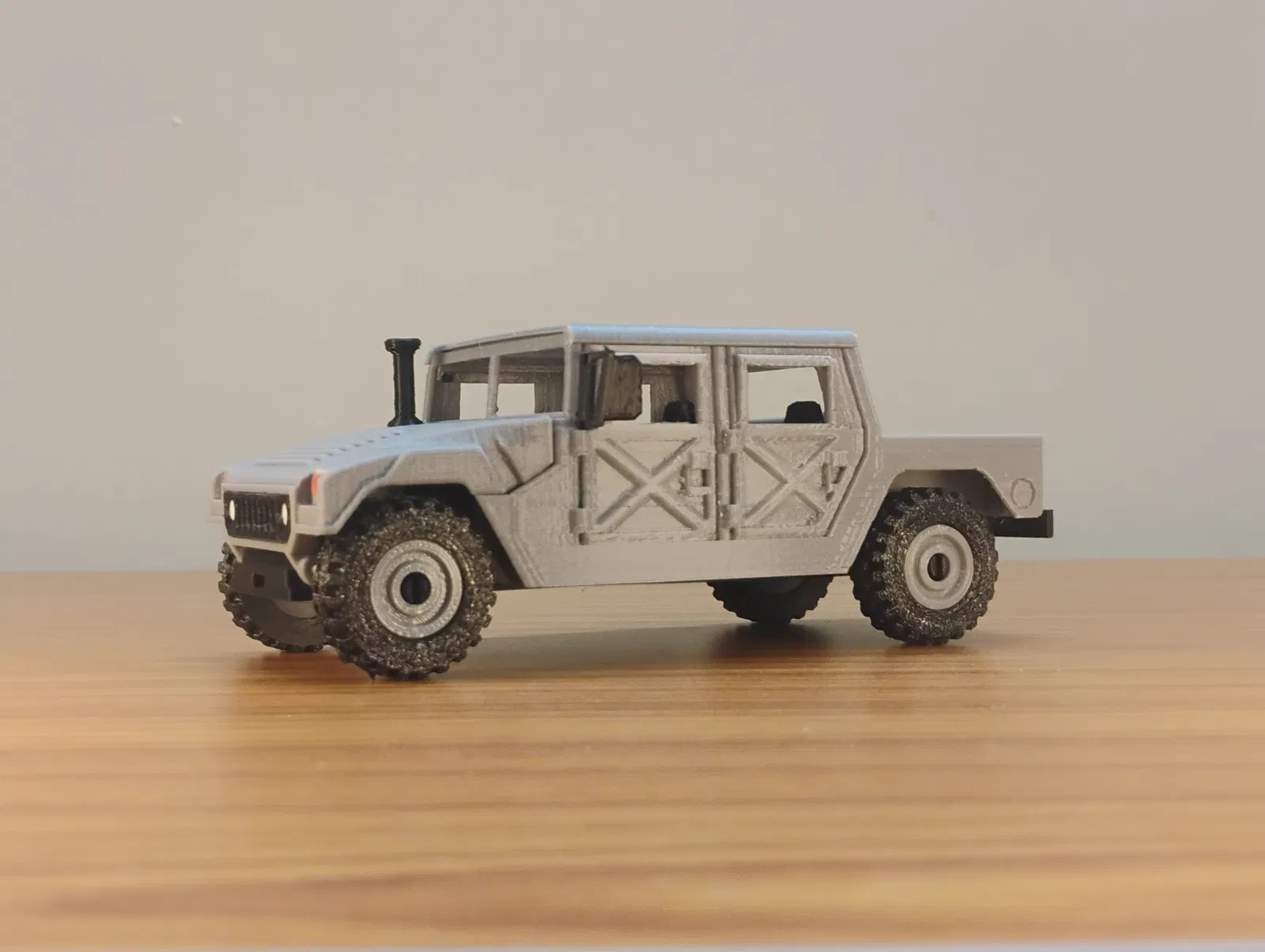

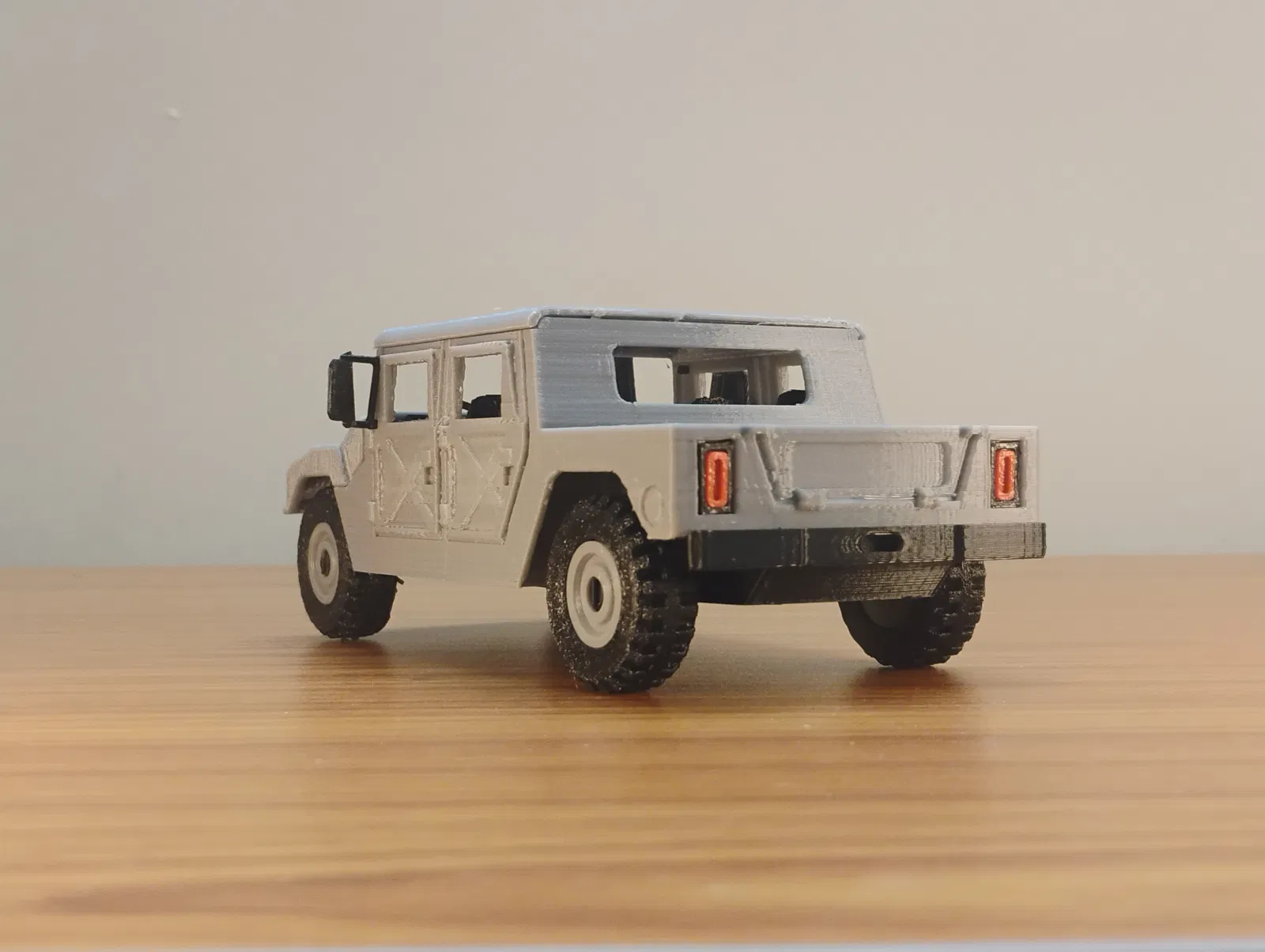

Đây là mô hình HUMVEE tỷ lệ in 3D, một chiếc xe đa dụng được sản xuất cho quân đội Hoa Kỳ. Thiết kế theo tỷ lệ 1:32 dành cho in 3D FDM, mang lại đường nét sắc sảo, bo tròn mềm mại và lắp ráp dễ dàng. Mô hình này rất phù hợp để trưng bày, làm sa bàn hoặc cho những nhà sưu tầm xe quân sự và xe cổ.

Các bộ phận cần in:

In các bộ phận theo danh sách. Sử dụng màu sắc được đề xuất để có kết quả tốt nhất.

Tên bộ phận

Màu sắc

Số lượng

Air Intake (Cửa nạp khí)

Black (Đen)

1

Cab (Buồng lái)

Color (Màu)

1

Chassis (Khung gầm)

Black (Đen)

1

Dash Board (Bảng điều khiển)

Black (Đen)

1

Front Indicator (Đèn báo trước)

Red (Đỏ)

2

Head Lights (Đèn pha)

White (Trắng)

2

Hood Hinge Pin (Chốt bản lề mui xe)

Black (Đen)

1

Hood_Plain (Mui xe trơn)

Color (Màu)

1

Hood_Ridged (Mui xe có gân)

Color (Màu)

1

Rear View Mirror (Gương chiếu hậu)

Black (Đen)

2(đối xứng)

Rim (Vành bánh xe)

Color (Màu)

4

Roof (Mái xe)

Color (Màu)

1

Seat (Ghế ngồi)

Black (Đen)

4

Steering Rod (Trục lái)

Black (Đen)

1

Steering Wheel (Vô lăng)

Black (Đen)

1

Tail Light Shell (Vỏ đèn hậu)

Black (Đen)

2

Tail Light (Đèn hậu)

Red (Đỏ)

2

Tire (Lốp xe)

Black(TPE) (Đen)

4

Quy trình in:

Đặt các bộ phận vào phần mềm slicing với hướng dẫn như trong các hình ảnh sau. Hướng đặt đúng rất quan trọng để in mà không cần hỗ trợ thêm.

Các bộ phận màu:

Các bộ phận màu đen:

Cài đặt in:

Mô hình được thiết kế để in với đầu phun 0.4 mm và không cần hỗ trợ thêm. Sử dụng cài đặt riêng cho máy in của bạn để có bản in chất lượng tốt nhất.

Độ cao lớp (Layer Height): 0.2 mm

Infill: 10–20% là đủ cho hầu hết các bộ phận

Supports (Hỗ trợ): Không cần. Đặt các bộ phận theo hình ảnh ở trên.

Chất liệu (Material): Khuyến nghị dùng PLA;

Bám dính mặt bàn (Bed Adhesion): Sử dụng Brim cho Mui xe (Hood) và Mái xe (Roof).

Hậu xử lý:

Các bản in có thể cần xử lý sau in trước khi bắt đầu lắp ráp. Quá trình này bao gồm việc loại bỏ các support tích hợp, dây nhựa (stringing) nếu có, và làm mịn các cạnh thô. Bạn có thể cần các công cụ sau tùy theo sở thích và sự có sẵn:

  • Dao cắt hoặc dao
  • Giấy nhám hoặc dũa nhỏ
  • Keo dán (SuperGlue)

Hướng dẫn lắp ráp:

Xem video hướng dẫn sau để lắp ráp mô hình. Kiểm tra dung sai (tolerances) trước khi lắp ráp. Sử dụng công cụ phù hợp để điều chỉnh kích thước các khớp nối. Việc lắp ghép các bộ phận bằng cách ép có thể cần dùng lực. Sử dụng kìm hoặc vam nếu cần thiết. Nhiều khớp nối trong thiết kế này cần dùng keo để có mối nối chắc chắn. Cẩn thận khi lắp ráp.
