Cover "Hackerboard" GPIO cho Prusa
Cover in 3D giúp gắn "Hackerboard" GPIO của Prusa vào khung máy. Thiết kế này cho phép đi dây qua đường dẫn MMU, có tùy chọn passthrough cho cáp MMU và điểm neo dây rút. Phiên bản R2 đã được cập nhật để tương thích với các board có jack cắm 2.5mm khác nhau.
Mô tả

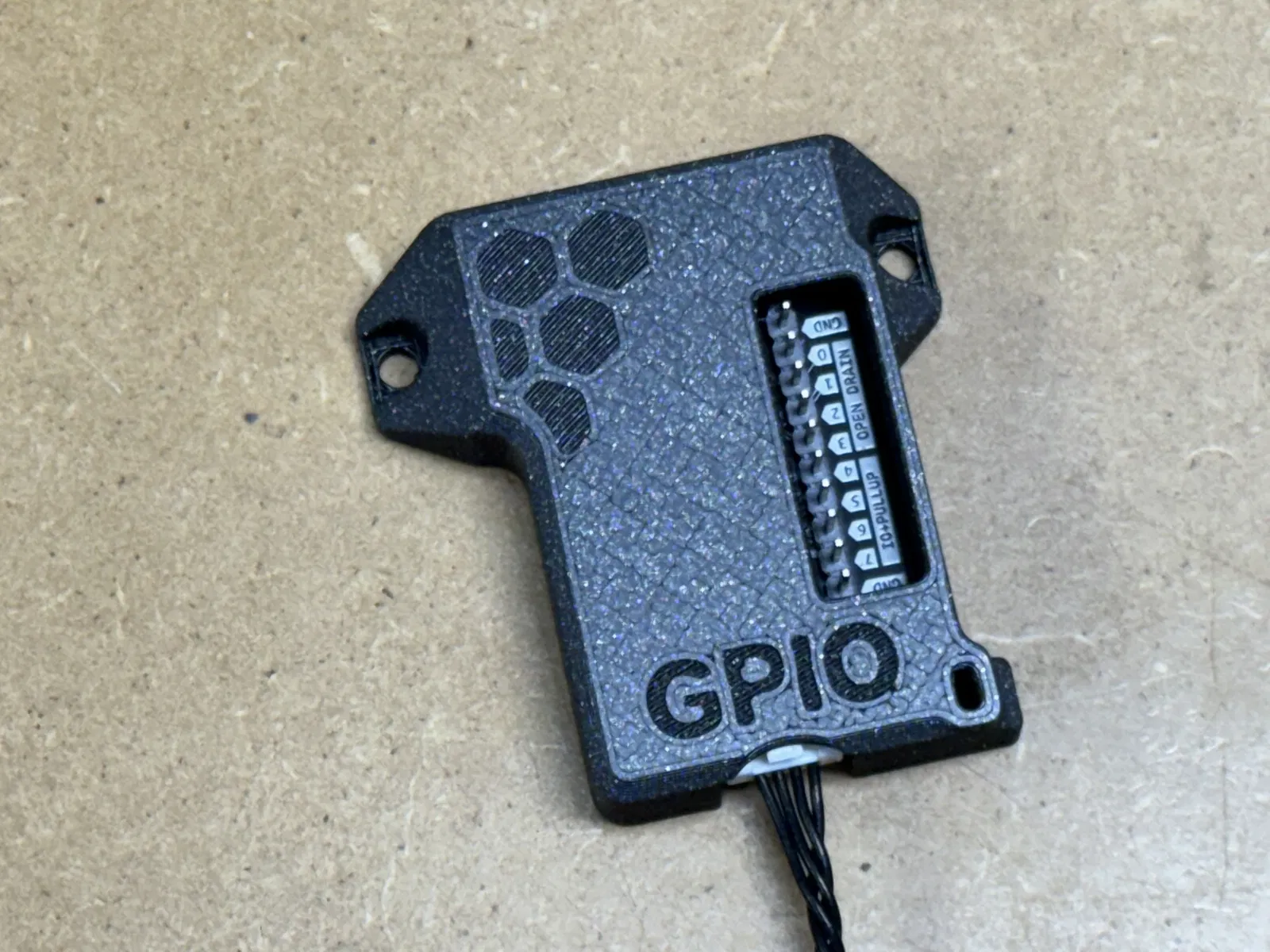

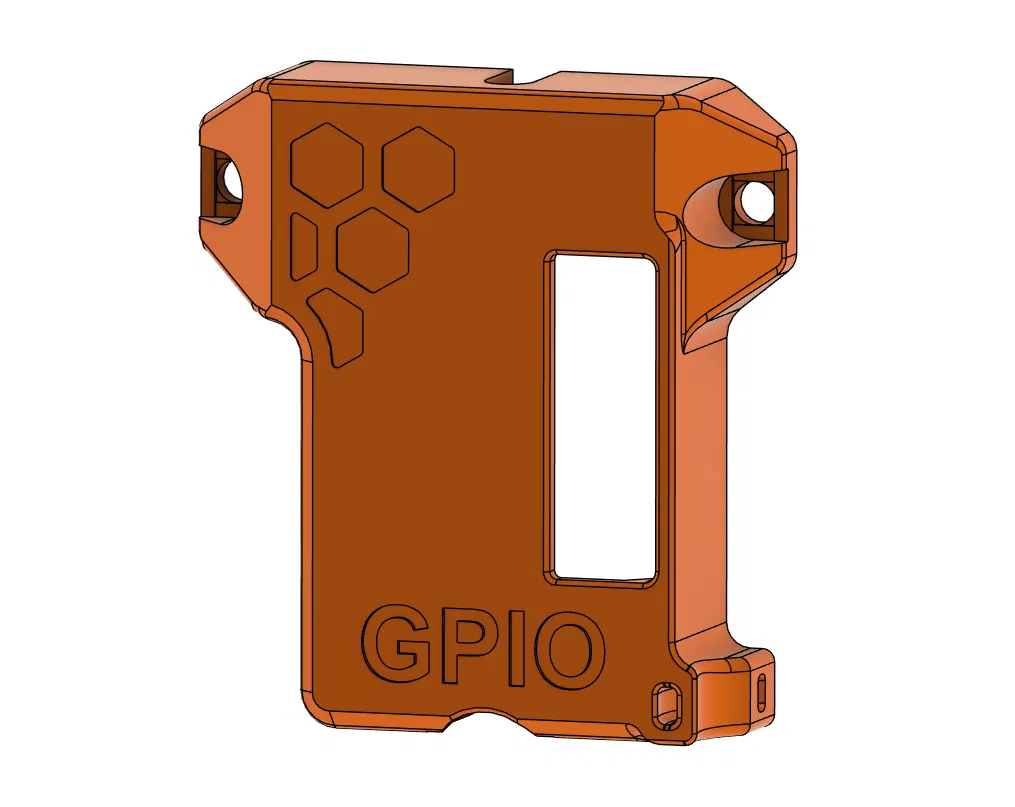

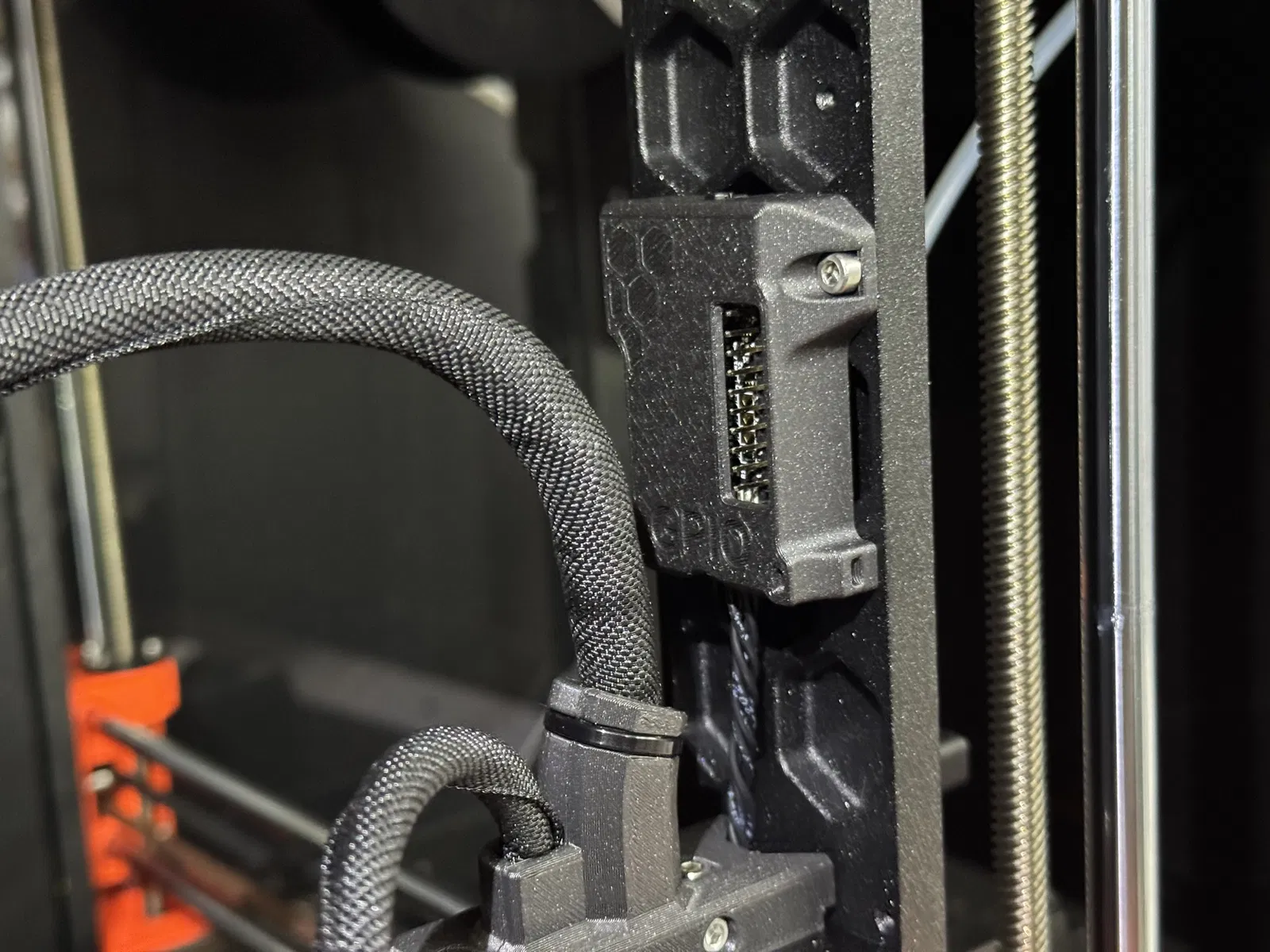

Cover in 3D to mount the Prusa “Hackerboard” GPIO onto the frame.

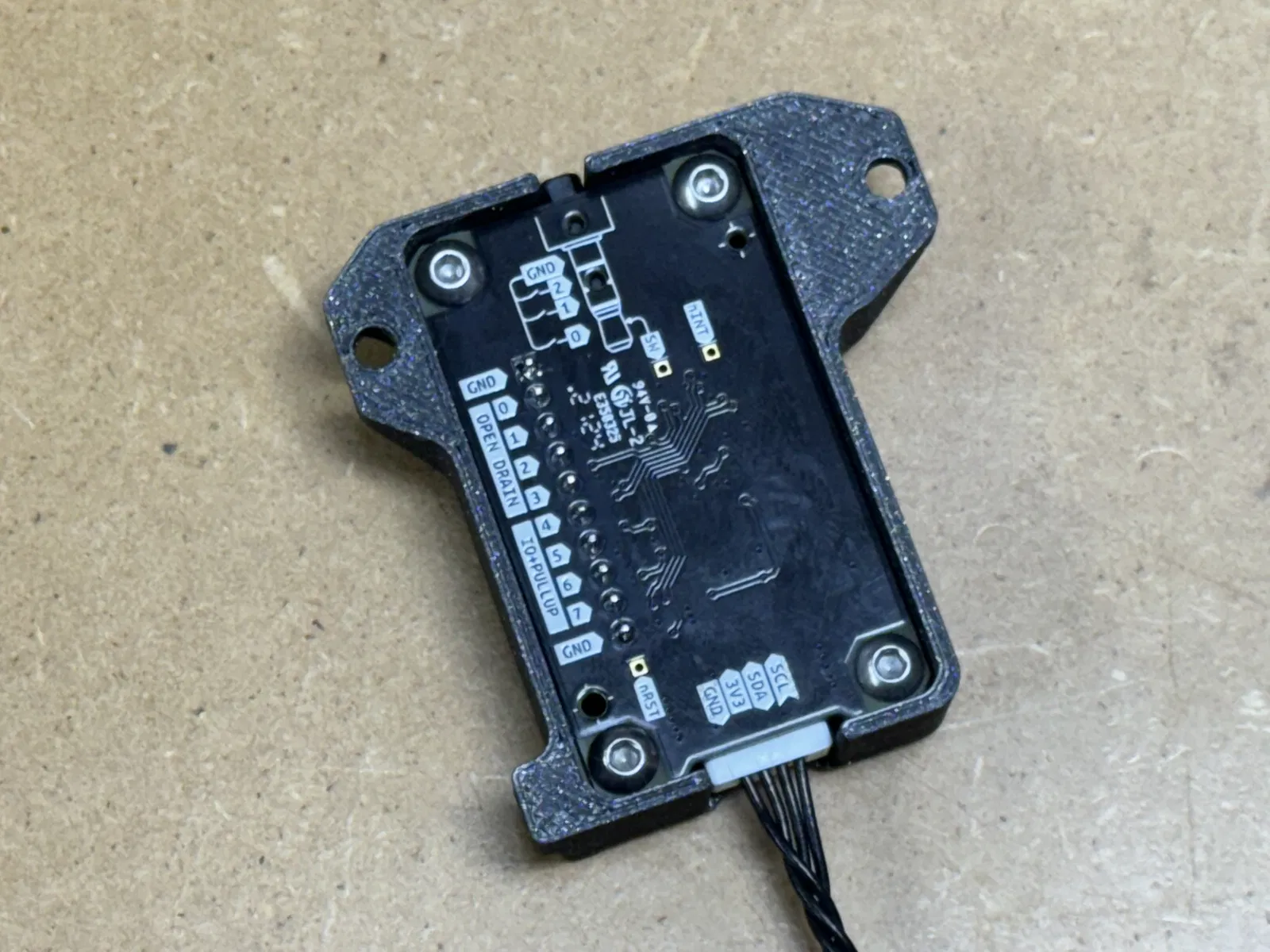

4x vít M3x6 BHCS hoặc SHCS để gắn board vào cover 2x vít M3x10 SHCS để gắn cover vào frame

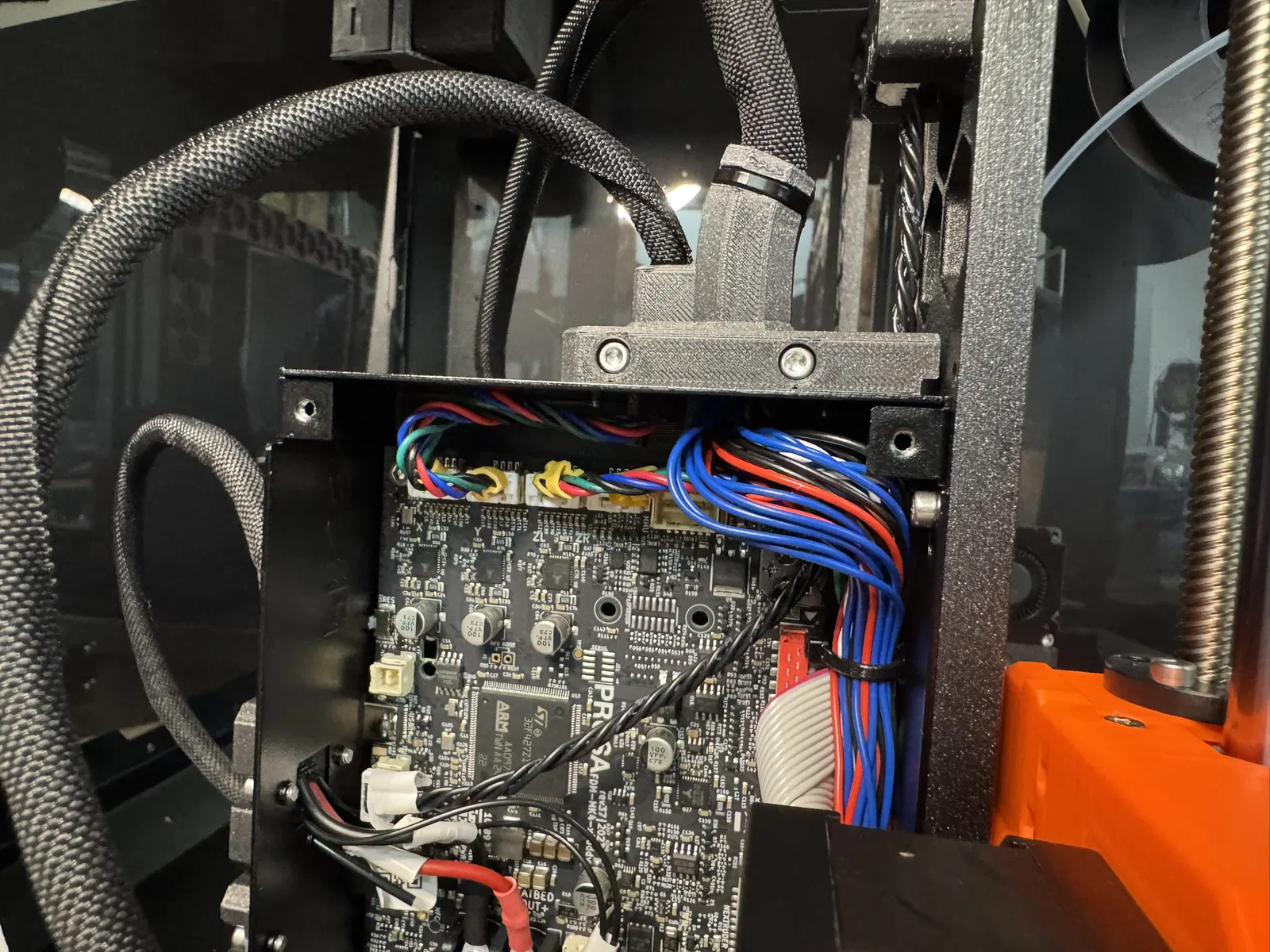

Dây đi qua đường dẫn MMU vào trong hộp điện tử.

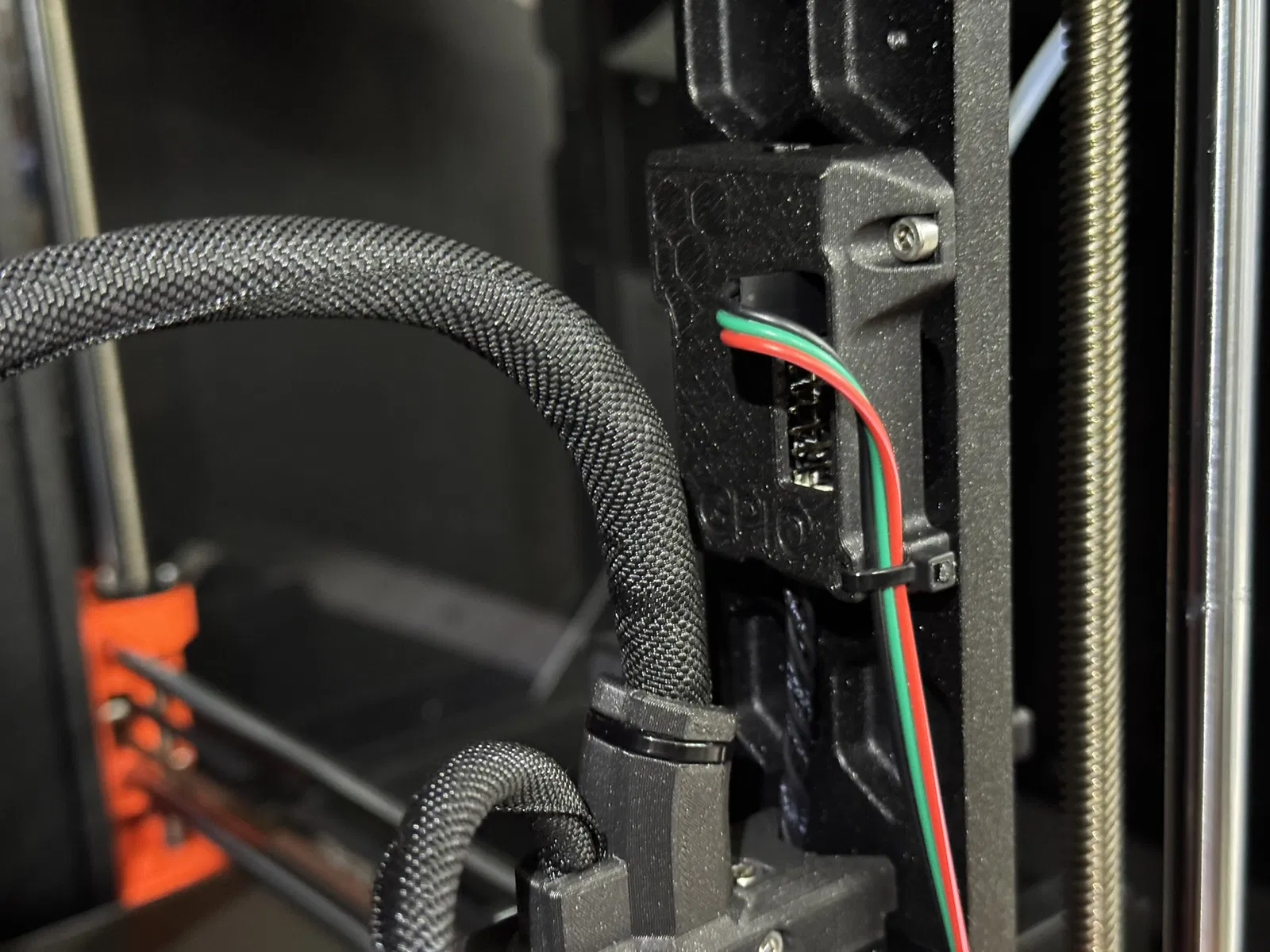

Xin lỗi vì đã chỉnh sửa gấp. Đã dịch chuyển board ra ngoài để giúp thông thoáng dây cáp đầu in. Đã thêm điểm neo dây rút. Làm dày hơn một chút để hầu hết các header GPIO hàn chết sẽ không bị lòi ra quá nhiều.
14/11/2024 - R2, Đã sửa đổi để hoạt động với board GPIO có jack cắm 2.5mm khác. Passthrough MMU trong file mặc định để đơn giản hóa mọi thứ.
01/10/2024 - Đã thêm phiên bản có passthrough cho cáp MMU. Nó hơi chật, nhưng có vẻ hoạt động ổn.
