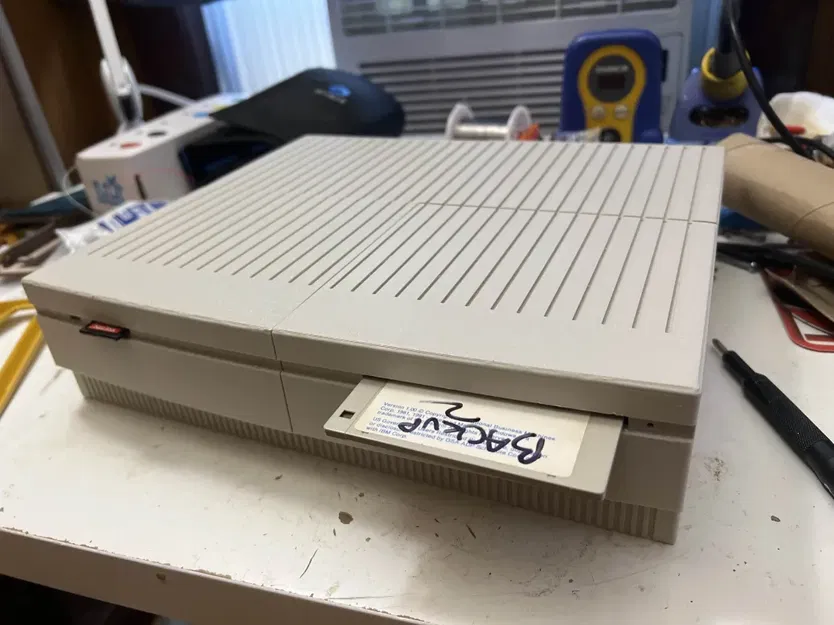

CatMac Mini: Vỏ Máy Tính Để Bàn Cho Macintosh Cũ

Nếu mà anh em giống tui á, là có nhiều cái bo mạch máy tính cũ mà không có cái vỏ hay cái khung gì để xài hết trơn. Mấy cái đồ cũ này càng ngày càng khó kiếm đồ nhựa thay thế ha. Cái vỏ này nè, kết hợp với vài bo mạch hiện đại là anh em có thể biến một cái bo mạch cũ thành một cái máy retro thiệt là ngon mà chưa từng có luôn! Đó là lý do mà tui với thằng bạn Ron (ừ, Ron đó! Cái ông làm kênh Ron's Computer Videos đó!) quyết định làm cái này!

Nếu anh em thích mấy cái đồ tui làm mà muốn ủng hộ tui chút đỉnh về tài chính á, thì cứ vô trang ko-fi của tui donate cho tui ha. Tui làm cái này chủ yếu cho vui thôi, mà có chút đỉnh tiền thì càng vui hơn nữa :D

https://ko-fi.com/gutbomb57331

Cái này là cái gì?

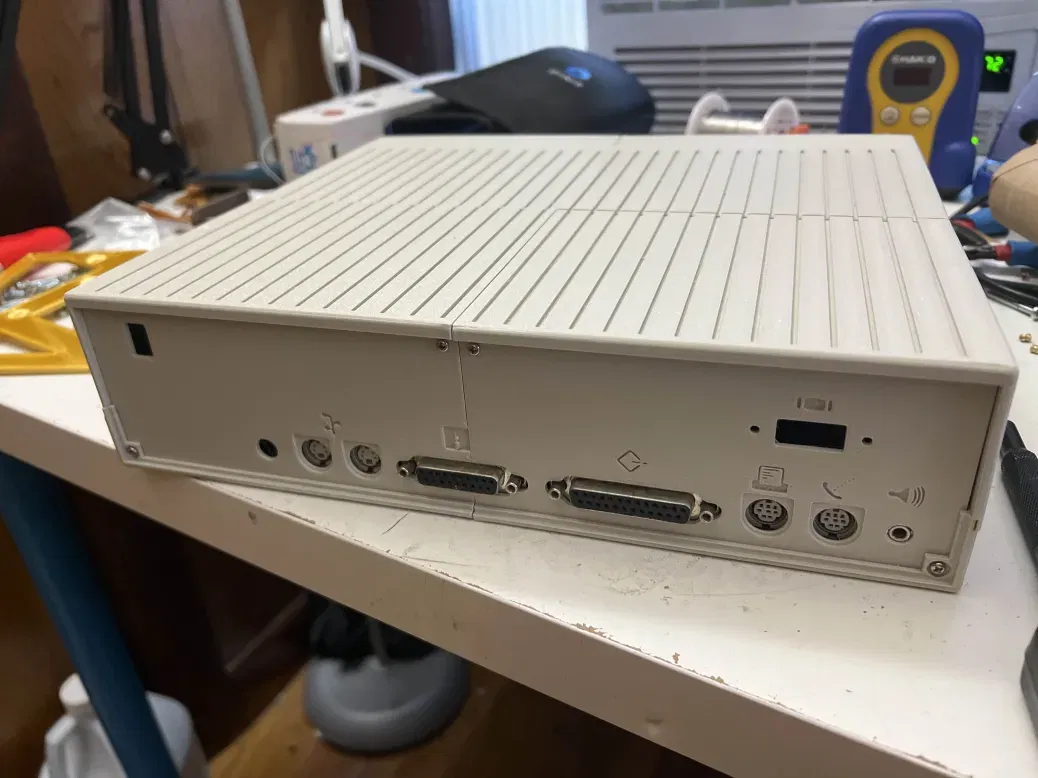

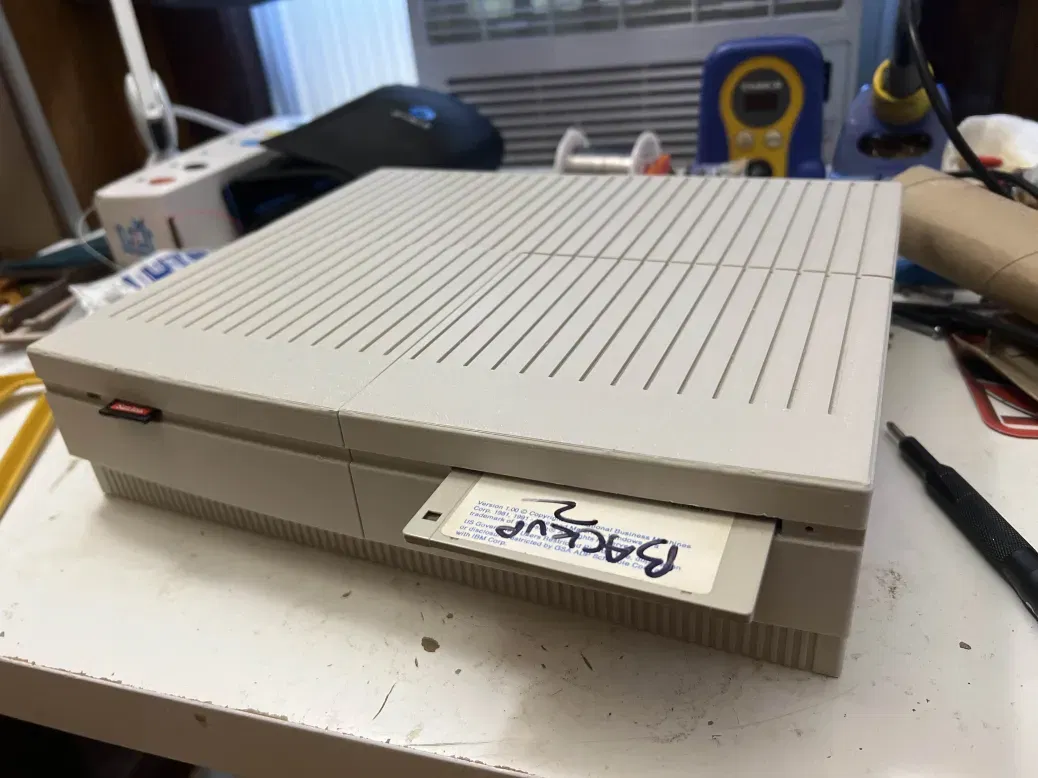

Nói đơn giản là cái này là cái vỏ thay thế cho máy Macintosh 128, 512, Plus, SE, và SE/30, biến nó thành một cái máy tính để bàn nhỏ gọn mà anh em có thể kết nối với màn hình hiện đại. Hơn nữa, cái này được tạo ra với tinh thần cộng đồng nên anh em có thể thoải mái mở rộng theo ý thích!

Làm cái này sao ta?

Câu hỏi hay đó! Câu trả lời đơn giản là cái vỏ này được chia làm 4 phần chính. Phần đáy, phần trên, phần sau và khay ổ đĩa bên trong. Mỗi phần này đều hơi to so với hầu hết máy in 3D, nên mỗi phần được chia làm 4 mảnh nhỏ có rãnh và khớp nối mà anh em có thể dán lại bằng keo (giống mấy cái mô hình xe hơi hồi nhỏ tui hay ráp vậy đó). Sau khi dán xong mỗi mảnh, thì ráp lại với nhau như cái vỏ máy tính bình thường thôi. Tui cũng có làm sẵn mấy cái bộ phận vỏ liền cho anh em nào có máy in đủ lớn để in luôn.

Tất cả file đều có dạng STL hoặc STEP, tùy anh em muốn xài cái nào. Nhiều phần mềm slicer hiện đại giờ có thể xài file step, có độ phân giải cao hơn, nên nếu anh em chưa thử thì cứ quất thử đi!

Về phần in, tui dùng OrcaSlicer và tui xài tree supports. Mấy cái mô hình này được thiết kế để không cần nhiều support và dễ in, nhưng mà cũng có vài chỗ cần support. Tui thấy tree support là dễ gỡ nhất. OrcaSlicer cũng có tính năng "lay on surface" để anh em đặt mô hình lên bất kỳ mặt phẳng nào. Đối với mấy cái mảnh đáy vỏ, tui cứ để mặt đáy phẳng trên bàn in. Tương tự cho mấy cái khay ổ đĩa. Còn mấy cái mảnh trên thì tui lật ngược lại, để mặt trên phẳng trên bàn in. Điều này có thể dẫn đến việc tốn nhiều support không cần thiết ở mấy cái "vân" của vỏ, mà lại khó gỡ. Anh em không cần mấy cái đó đâu, nên tui khuyên anh em nên chỉnh support sang "tree (manual)" rồi dùng tính năng support painting trong OrcaSlicer để chỉ vẽ support ở những chỗ thật sự cần thiết thôi.

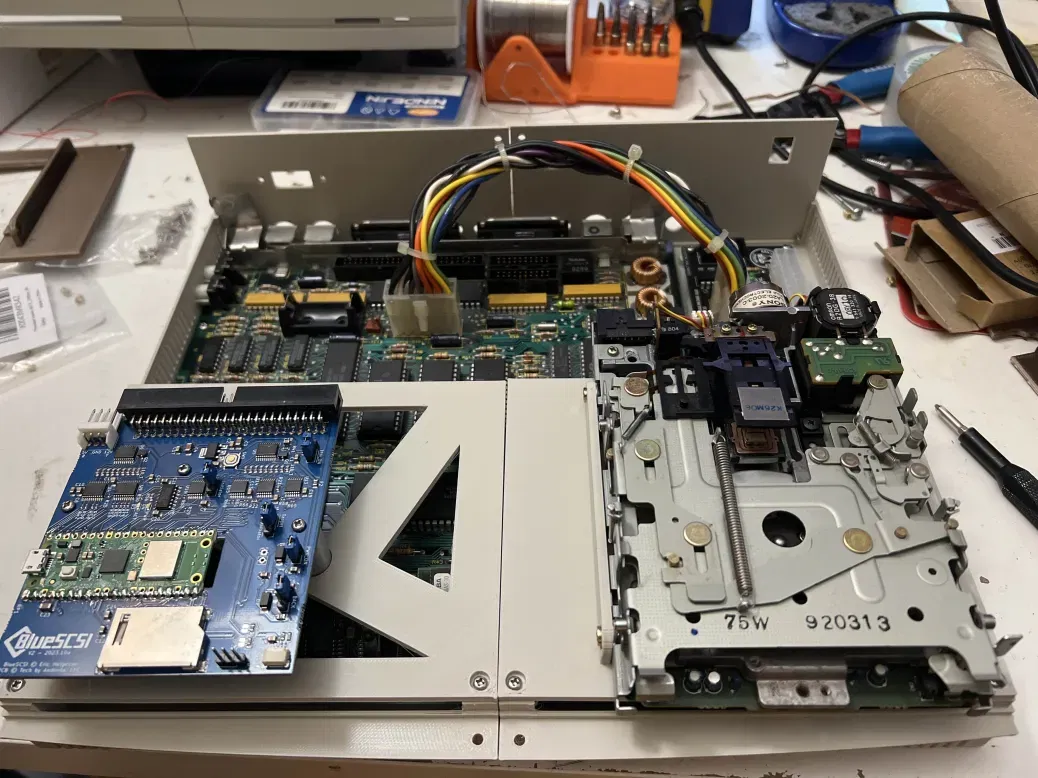

Nếu anh em định xài ổ đĩa mềm thì cần in mô hình CatMac Mini - Drive Tray Right. Nếu anh em cũng định xài bluescsi thì cần in mô hình CatMac Mini - Drive Tray Left và 3 cái mô hình CatMac Mini - BlueSCSI Boss. Đây là mấy cái trụ nhỏ để nâng cái BlueSCSI lên đúng vị trí cho khe cắm thẻ SD phía trước.

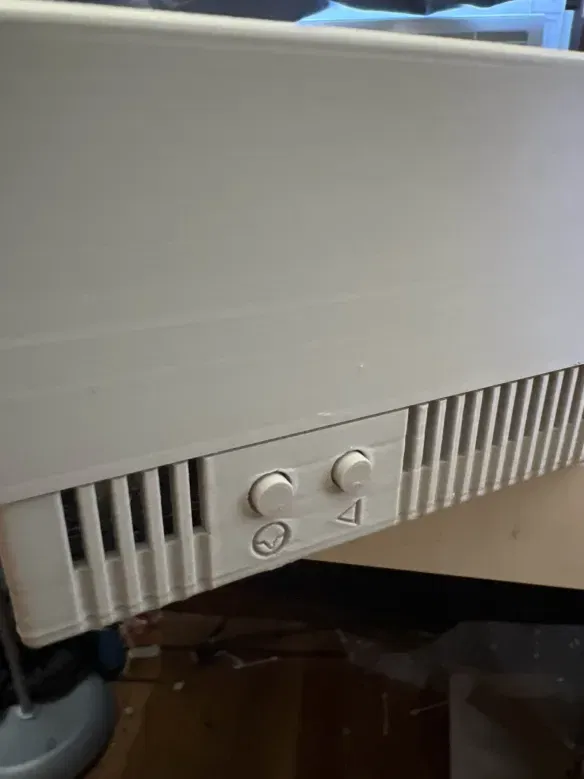

Anh em cũng cần in nút interrupt và reset rồi trượt vào vị trí trước khi đặt bo mạch vào vỏ. Nếu anh em muốn xài đèn LED báo hoạt động của bluescsi thì cũng nên in mô hình CatMac Mini - Light Pipe.

Sau khi mấy bộ phận nhựa xong hết thì tới lúc lấy mỏ hàn ra, nung chảy mấy cái insert ren nhiệt vào mấy cái lỗ bắt ốc. Xong rồi thì cứ việc đặt bo mạch và các linh kiện điện tử khác vô, kết nối dây nhợ, rồi bắt đầu nghịch ngợm với cái máy Mac để bàn cũ mới của anh em!

Trên con Ender 3 v3 SE của tui thì mất vài ngày để in hết mấy bộ phận này, và tốn khoảng nửa cuộn filament để in hết.

Cần những bộ phận nào?

Đây là danh sách mấy món anh em cần nhét vô đây.

Ốc vít

Tất cả ốc đều là M2.5 dài 4mm. Anh em cần 32 con https://a.co/d/7hUqyN7 Anh em cũng cần 30 cái insert ren nhiệt bằng đồng M2.5x4 cho ốc https://a.co/d/0iE5lzwn

Linh kiện điện tử

• Bo mạch chủ Macintosh 128, 512, Plus, SE, hoặc SE/30 (Bo SE/30 xài được nhưng ROM và RAM SIMM nhô lên quá cao nên không vừa ổ đĩa mềm hoặc bluescsi bên trong vỏ. Tuy nhiên, xài với bluescsi ngoài và ổ đĩa mềm thì ngon lành!)
• Loa của máy SE hoặc SE/30 (Loa của máy Classic, Plus, 512k, 128 cũng xài được, nhưng mà kiếm mấy cái này khó hơn)
• Pico PSU và Bộ Nguồn https://jcm-1.com/product/picopsu-kit-120-watts/
• Công tắc nguồn https://jcm-1.com/product/power-switch-for-catmac-mini/
• BlueSCSI v2 gắn trong https://jcm-1.com/product/bluescsi-v2-50-pin-desktop/
• Một cái LED 5mm cho đèn báo hoạt động của bluescsi

Để xuất hình ảnh, anh em cần dùng ATX Breakout / MacPicoVid từ Ron's Computer Videos, cái này vừa cấp nguồn cho Pico PSU vừa xuất VGA qua Raspberry Pi Pico.

• Ron's Computer Videos SE Combo PicoVid Edition https://jcm-1.com/product/se-combo-macpicovid-edition/

Nếu anh em ráp máy SE hoặc SE30 thì nhiêu đó là đủ. Nếu anh em ráp máy 128, 512, hoặc Plus thì cần thêm mấy món này:

• Keyboard Buddy (cho phép anh em cắm bàn phím vào mặt trước vỏ máy https://jcm-1.com/product/keyboard-buddy-for-catmac-mini/
• Bộ chuyển đổi cáp cho Mac 128/512/Plus (để cắm cáp bo mạch chủ của máy 128/512/Plus vào SE Combo PicoVid Edition https://jcm-1.com/product/se-to-128-512-plus-adapter/

Làm cái này kiểu gì?

Cái vỏ này được thiết kế trên OnShape và các file nguồn đều có sẵn để anh em xem hoặc chỉnh sửa theo giấy phép CC-BY-NC-SA (nói ngắn gọn là anh em có thể dùng cái mô hình này làm cơ sở cho bất cứ thứ gì anh em muốn, miễn là thứ anh em làm không dùng cho mục đích thương mại và bất cứ thứ gì anh em làm đều phải được chia sẻ với cùng giấy phép này, và anh em phải ghi chú ở đâu đó rằng thứ của anh em được làm dựa trên thứ của tui). Giấy phép này chỉ áp dụng cho các bộ phận in 3D này, tất cả các bộ phận điện tử đều có các điều khoản cấp phép riêng.

Dự án Onshape đây: https://cad.onshape.com/documents/3ff939f11418baa79e02b8d3/w/cb5ded0195d17a070211920d/e/7f4c9e153eeeb0ea0a67b7ed?renderMode=0&uiState=68ac9e5adb3b75459bc84277
