Hộp đựng huy hiệu WHY2025

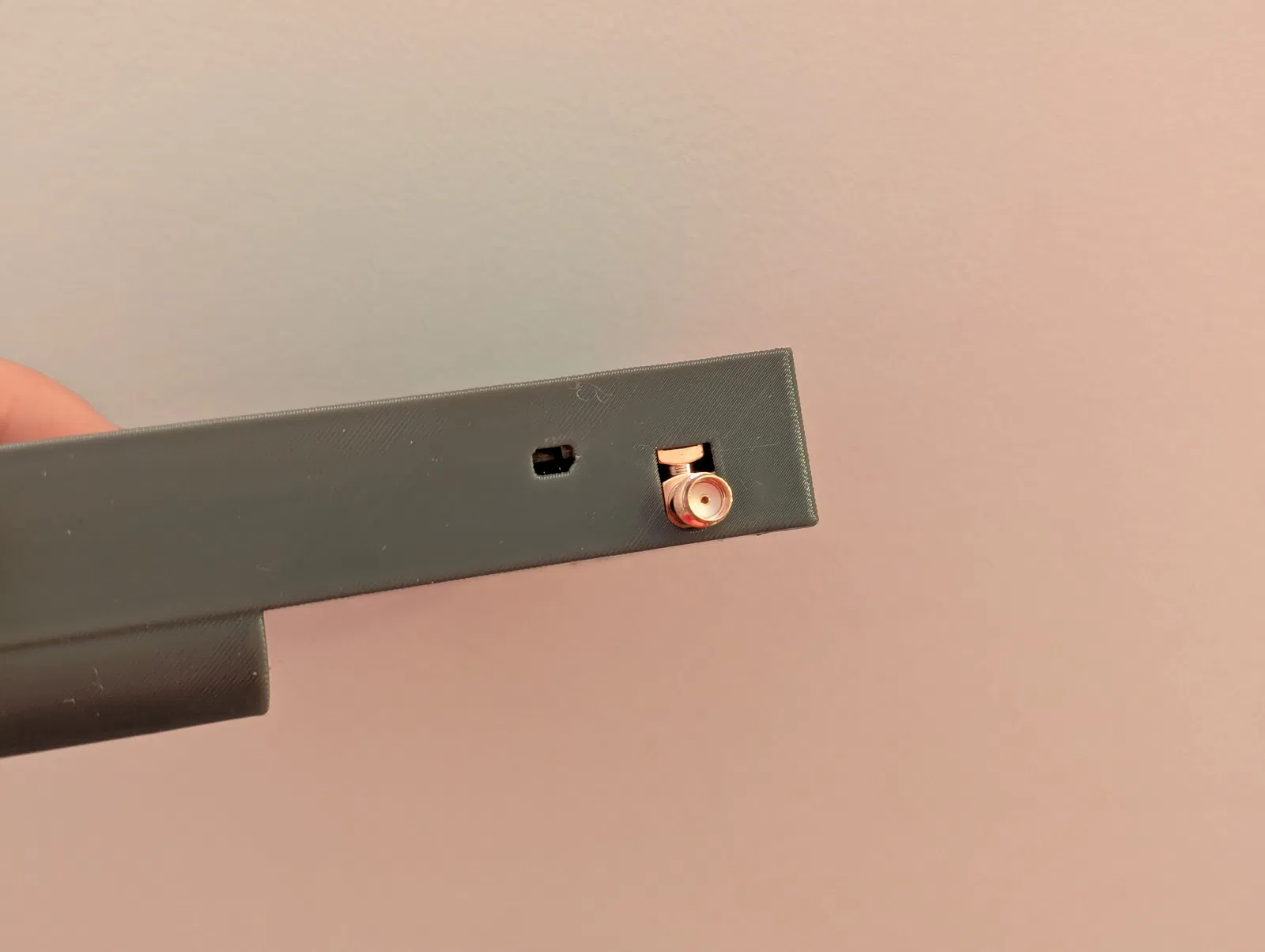

Tôi đã làm lại mẫu gốc, với một vài cải tiến nhỏ, chẳng hạn như thành dày hơn, có khe cắt cho ăng-ten và các thanh đỡ.

Cảm ơn Illya vì đã tạo ra điểm khởi đầu ban đầu!

Cảnh báo: Vui lòng in thử một mẫu và kiểm tra dung sai của bạn. Vui lòng đảm bảo rằng bản in của bạn có kích thước bên trong thực tế sau: Dài x Rộng = 90.1 x 148.4 (phần dư này để bù cho độ võng)

Kích thước của huy hiệu Dài x Rộng là: 90 x 148

Cập nhật:

• Ngày 17 tháng 8 năm 2025 - Bản Revision 45, đã thêm phiên bản có nút bấm. Điều này giúp bấm nút bật/tắt dễ dàng hơn nhiều, có cảm giác bấm rất đã. Tôi cũng đã đóng lỗ cam và thêm phiên bản cho Nút Pin (ví dụ: Personal Flair). Tôi cũng đã thêm các cạnh vát 30° ở dưới, lấy cảm hứng từ , để cho phép in không cần hỗ trợ.
• Ngày 3 tháng 8 năm 2025 – Bản Revision 35, tôi coi vỏ này là ổn định, dựa trên tất cả thông tin tôi có bây giờ. Không có bản sửa đổi nào khác được lên kế hoạch cho đến khi tôi có thể kiểm tra nó với huy hiệu được lắp ráp đầy đủ
• Ngày 2 tháng 8 năm 2025 – các lỗ bây giờ là khe hở, hy vọng sẽ có khả năng cố định tốt liên quan đến sự khác biệt của máy in và PCB. Vui lòng sử dụng bu lông/vít M2, không phải 2.5 mặc định! Cũng có thêm một chút không gian cho bộ giữ 18650.
• ..

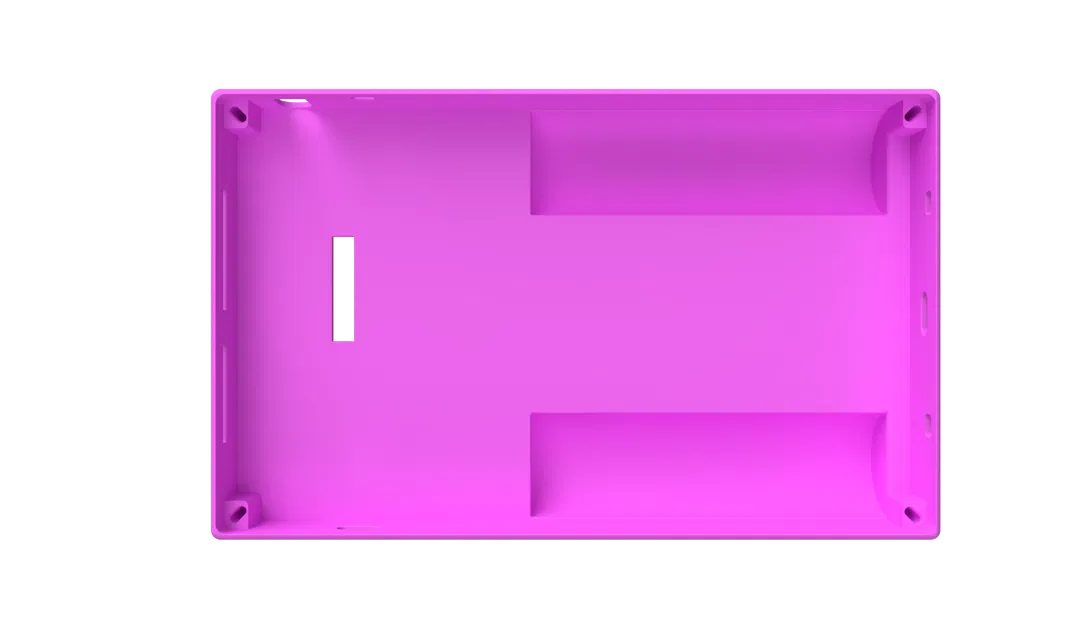

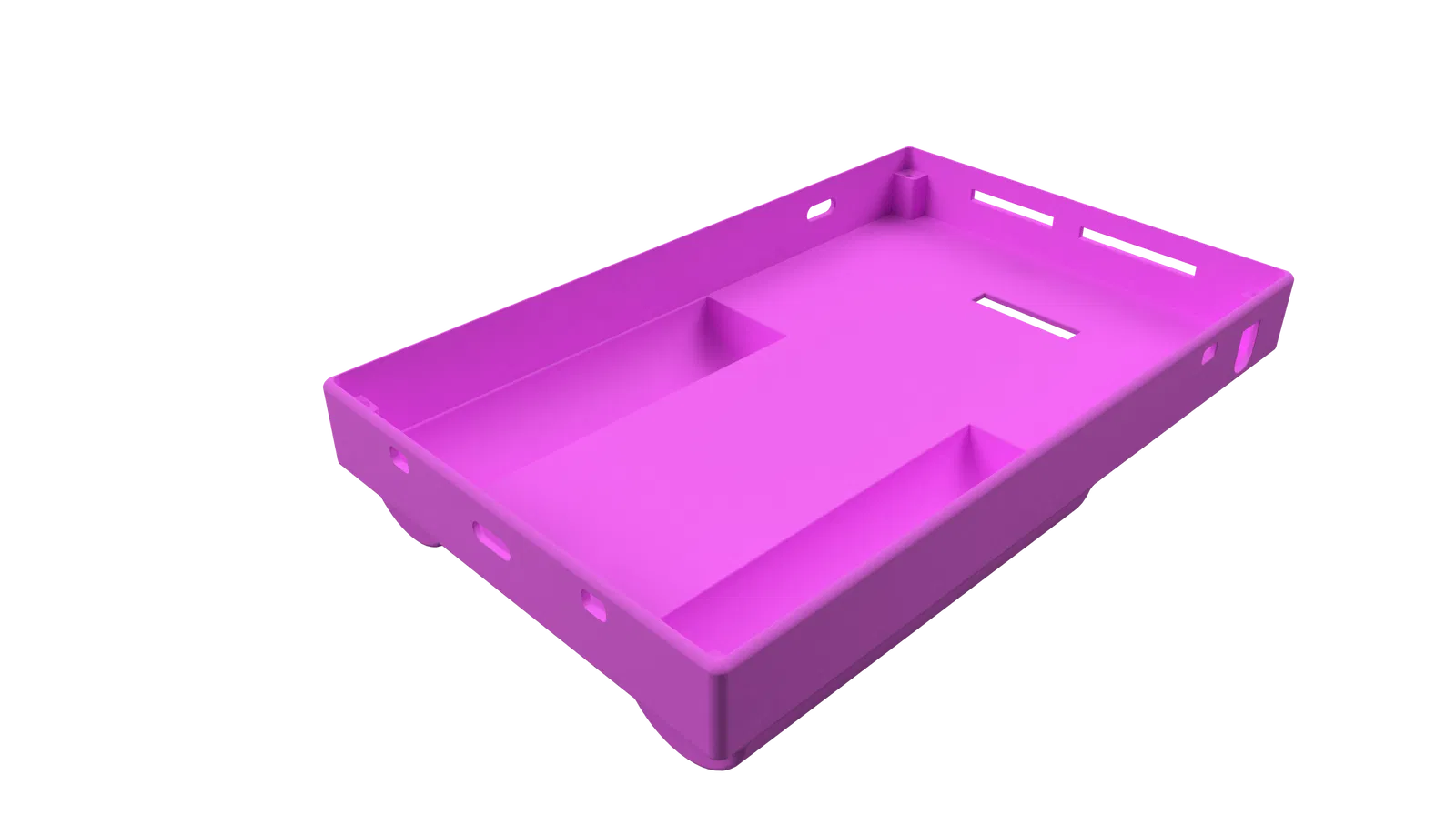

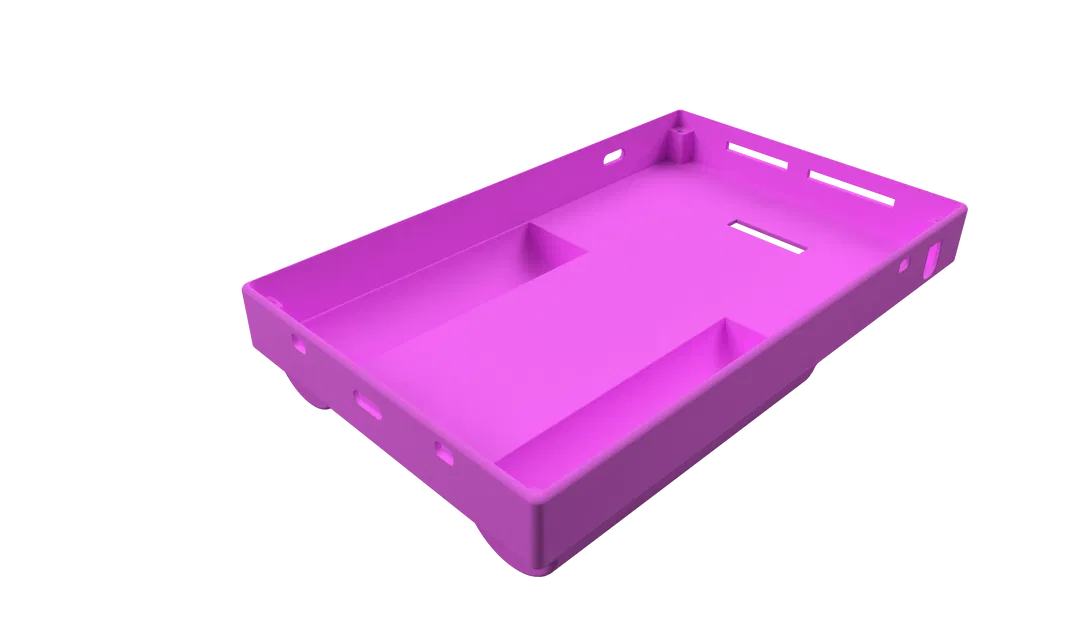

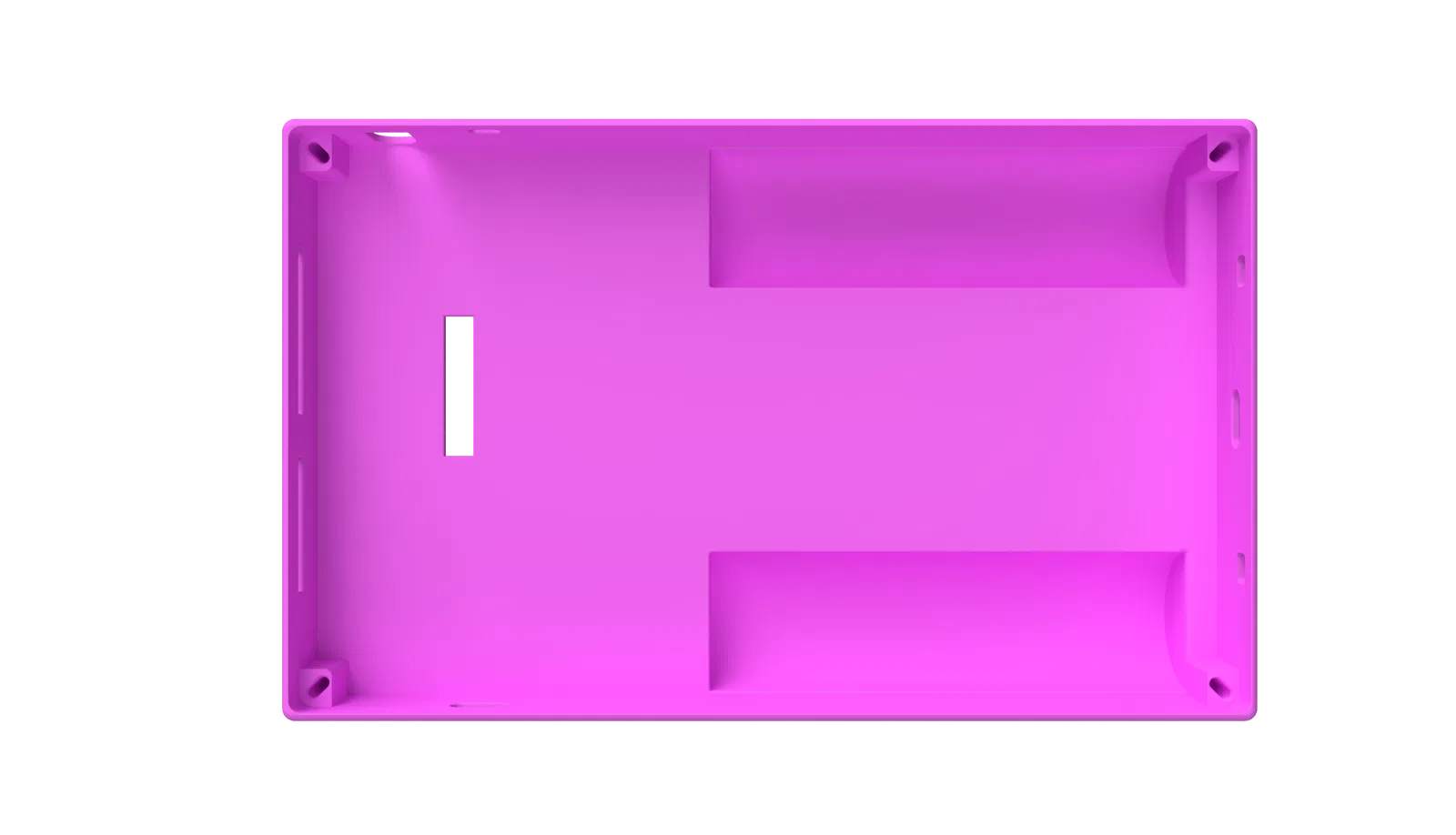

Thông tin mẫu

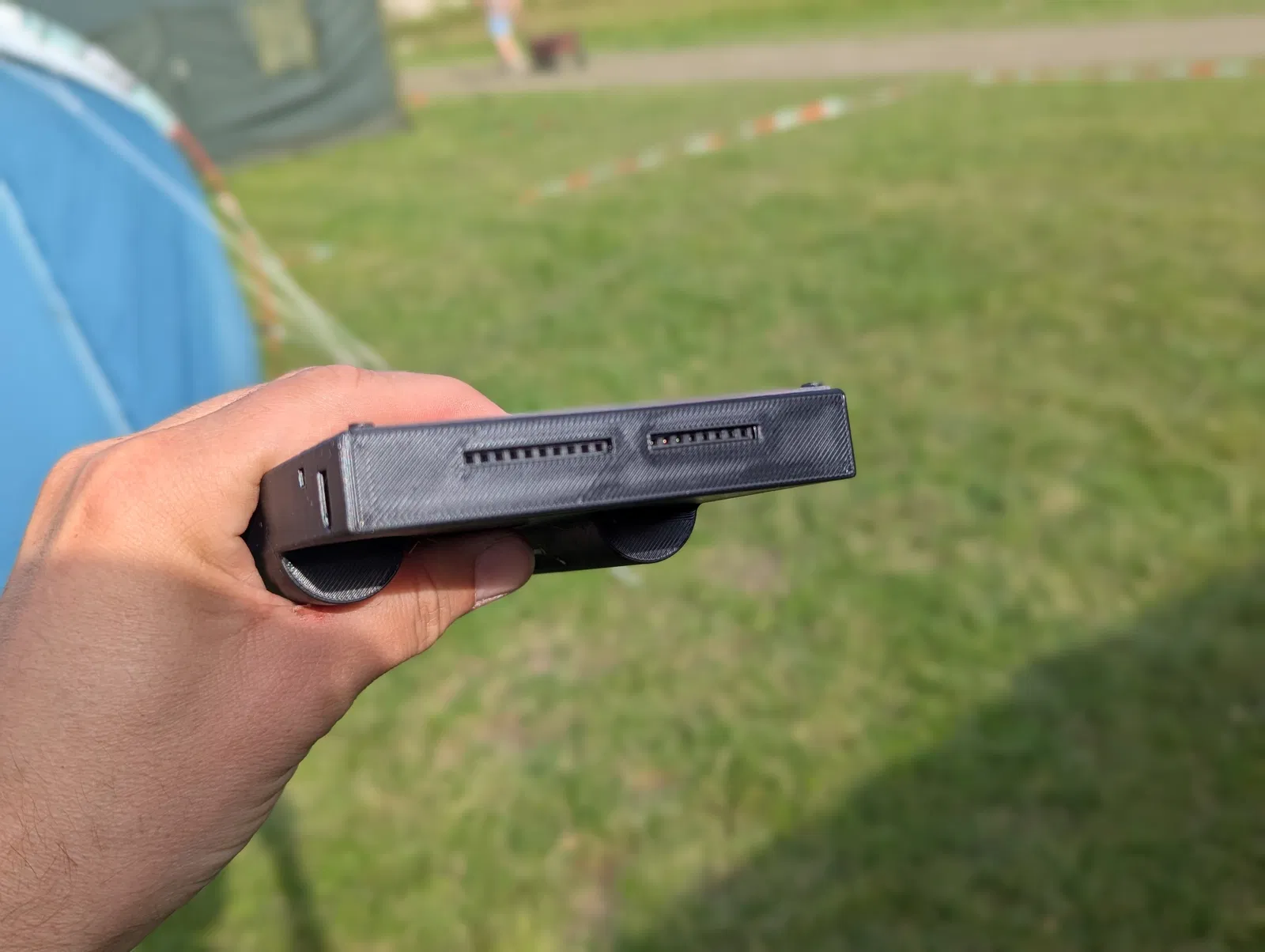

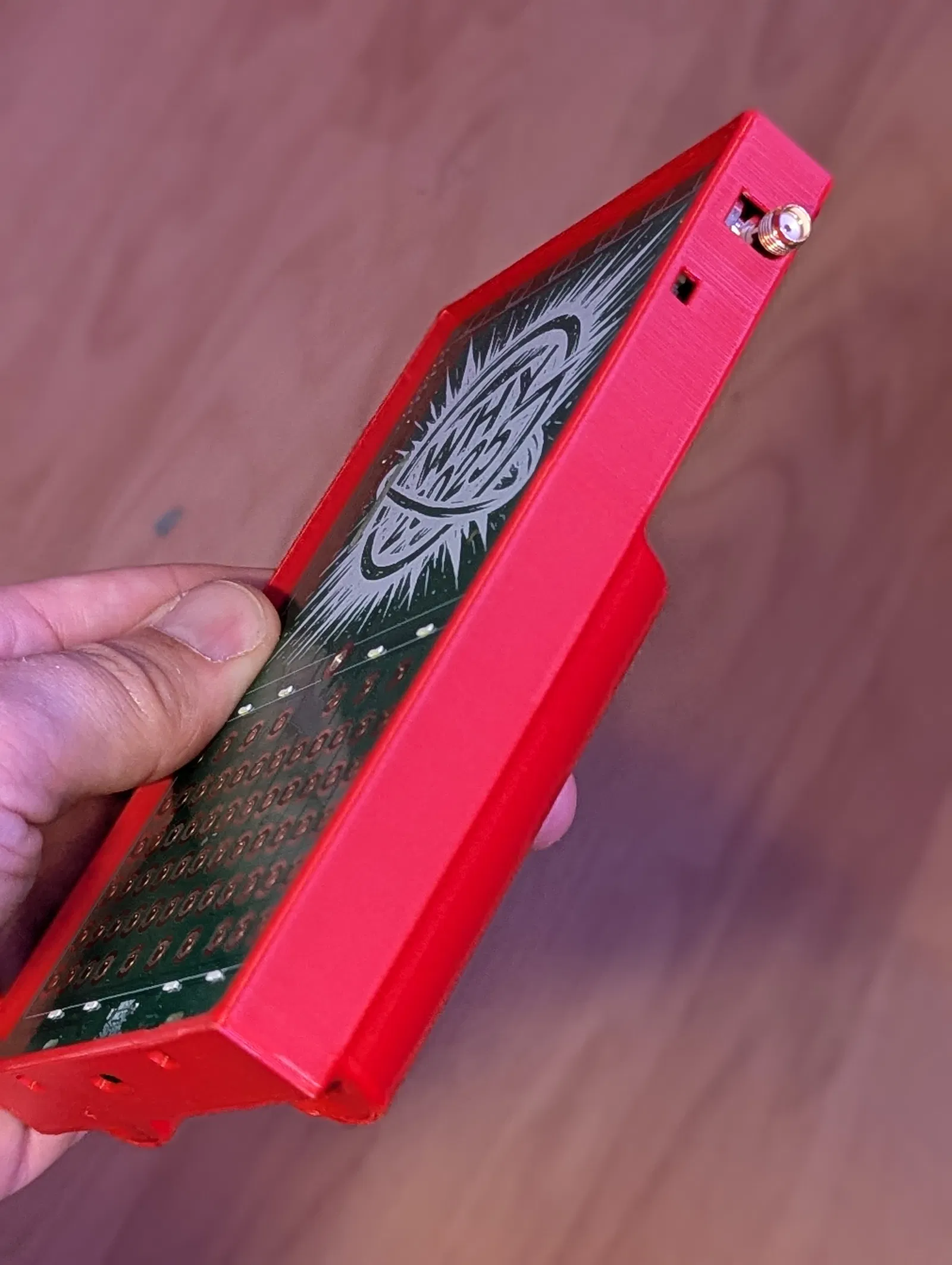

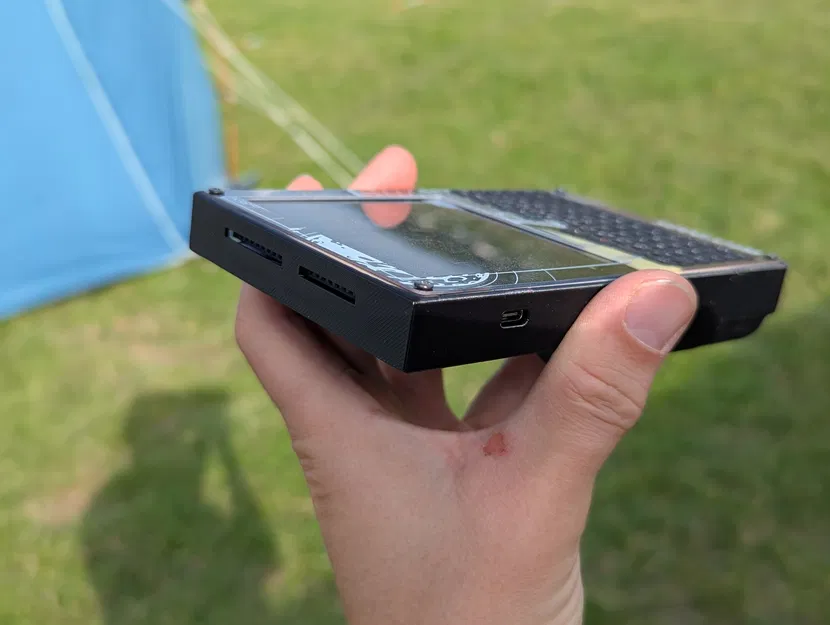

• Có đủ khoảng trống cho các cổng có thể truy cập từ các cạnh (bao gồm cả ăng-ten), tuy nhiên các lỗ thông loa / M.2 và lập trình viên bị ẩn trong thiết kế này.

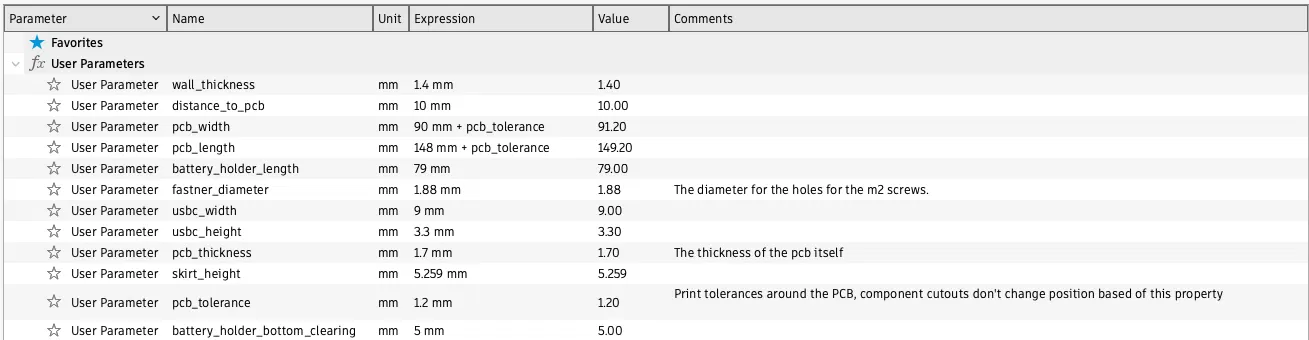

• Thành dày 1.4mm

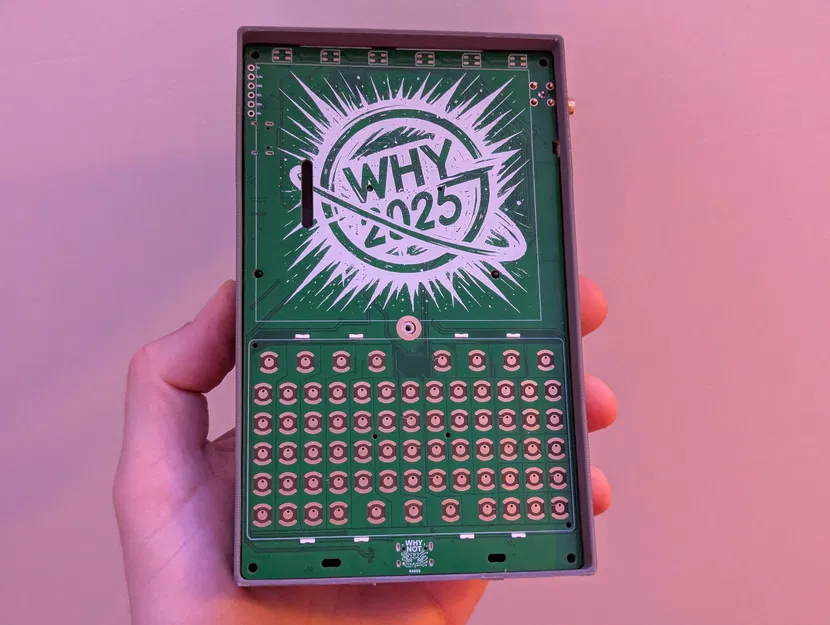

• Khoảng trống giữa PCB và mẫu là 10mm
• Lỗ M2 trong vỏ để gắn xuyên suốt. Từ mặt trước (nơi có màn hình và bàn phím) vào trong vỏ cần vít M2 dài 10-14mm. Chiều sâu vào vỏ khoảng 5.2mm, vì vậy vít 12mm có khoảng 6.8mm ăn vào vỏ.

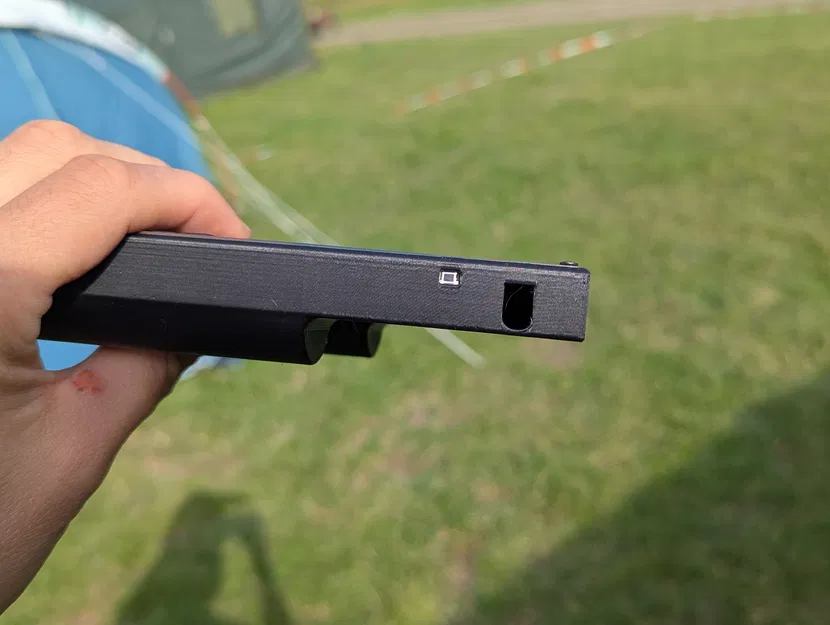

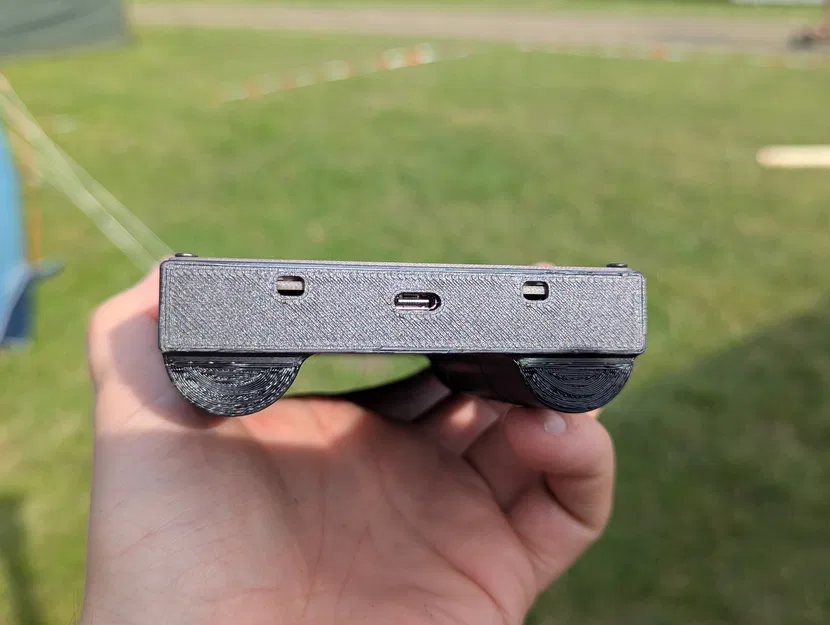

• Các cổng USB-C có đủ khoảng trống và vừa vặn. Cần 6.5mm để vừa vặn tốt và hầu hết các đầu cắm USB-C đều dài hơn thế.

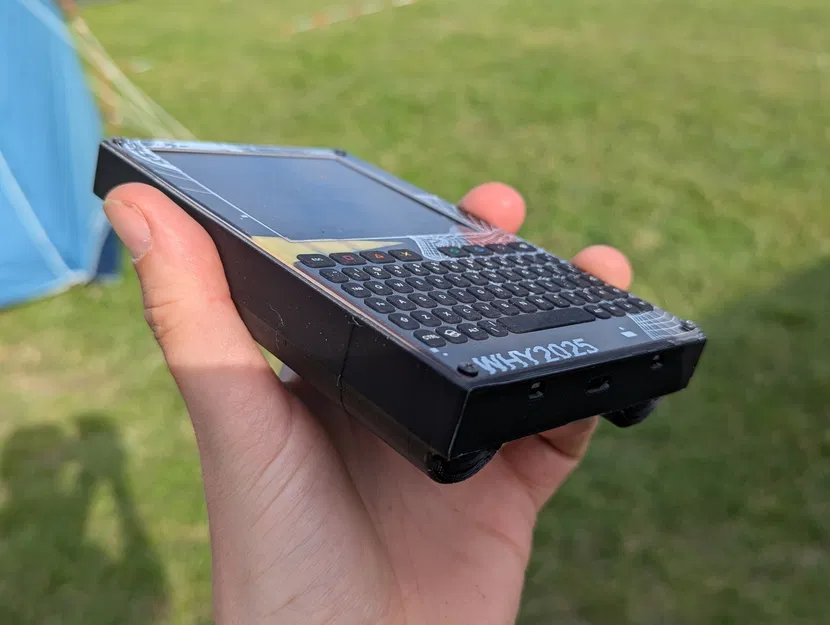

• Các cạnh đủ dài! (Đã chỉnh sửa) -- Tôi đã ước tính chiều cao của váy (cạnh) dựa trên mẫu trong kho của nhóm Badge, tôi giả định nó bao phủ toàn bộ huy hiệu cho đến cạnh của bảng điều khiển phía trước, nhưng vì tôi chưa có huy hiệu được lắp ráp đầy đủ, nên tôi không thể biết chắc chắn.
• Không khuyến khích sử dụng ốc vít nhiệt vì a) có rất ít chỗ để thêm chúng, nhưng quan trọng hơn là b) việc căn chỉnh chúng hoàn hảo so với nắp trước và PCB sẽ rất khó khăn.

Mẫu ghim

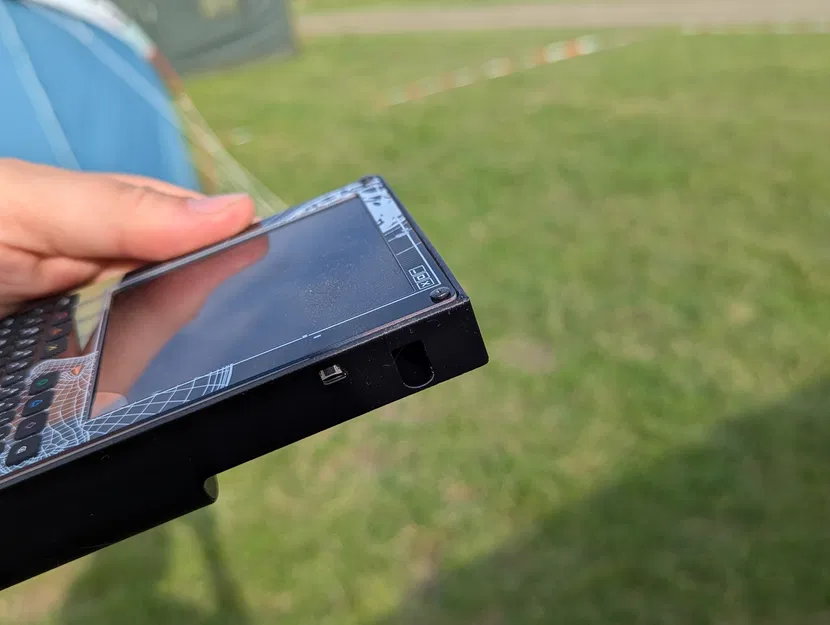

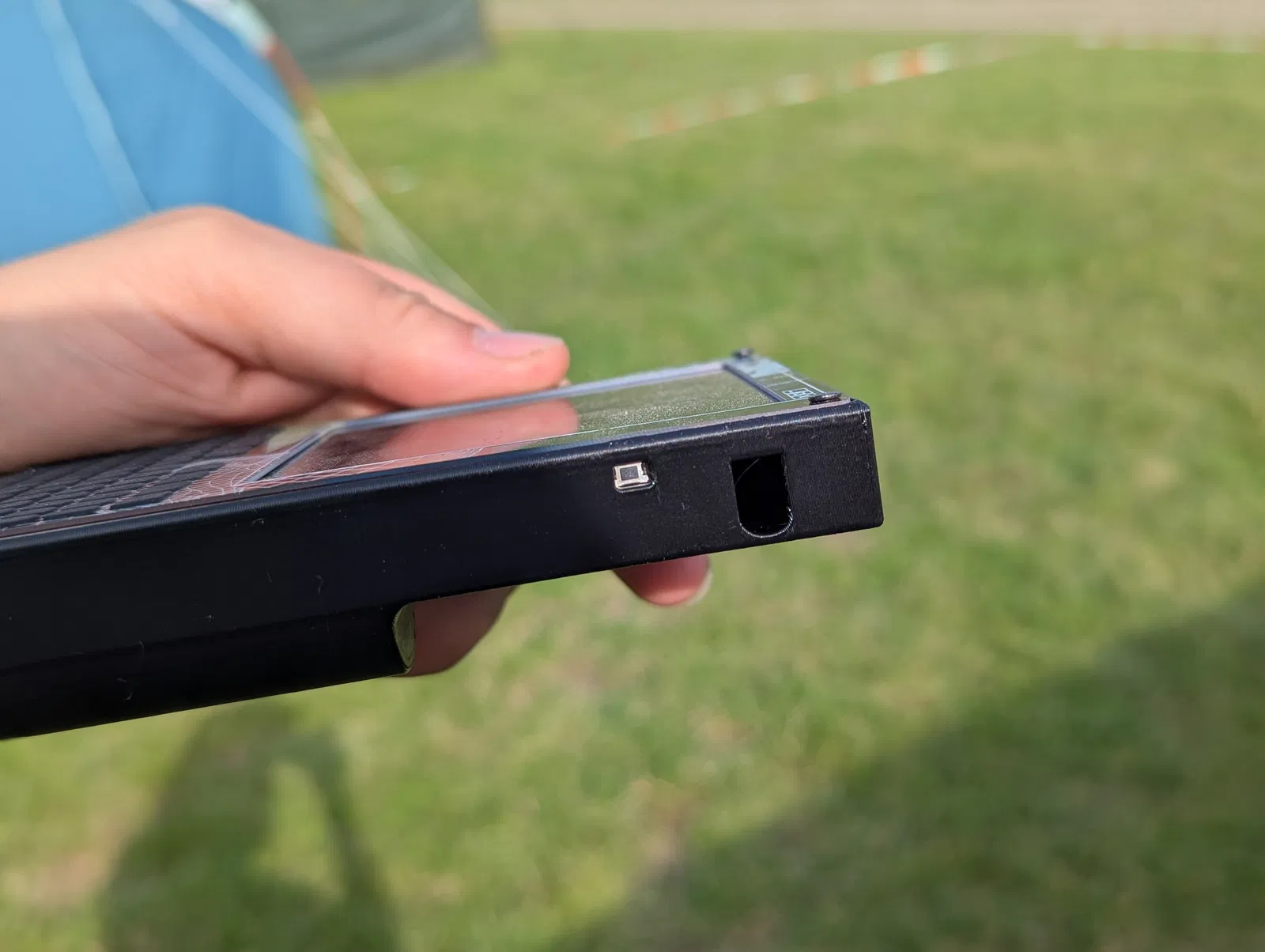

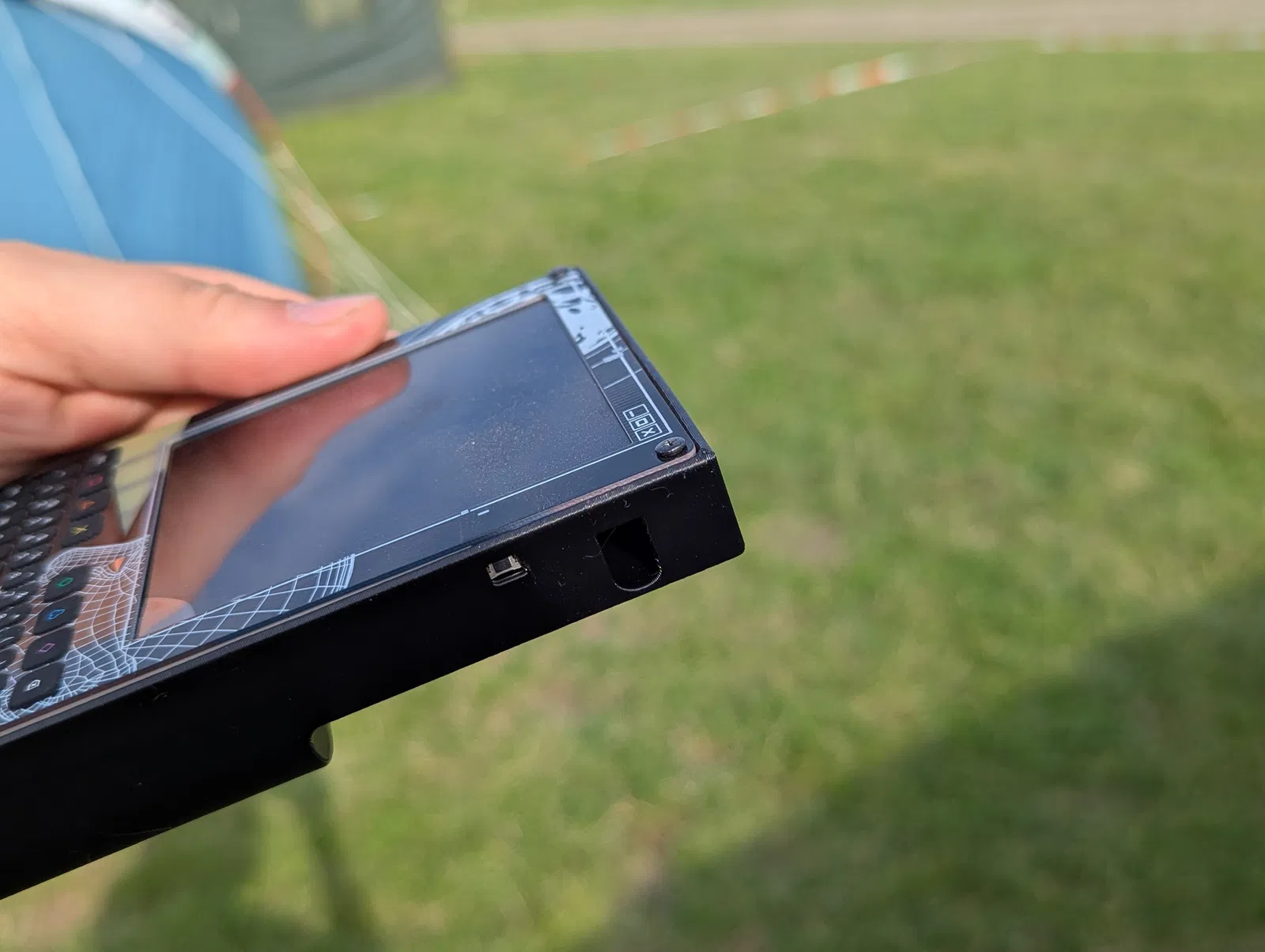

Mẫu này có một ổ cắm để đặt nút ghim và một điểm uốn nút để sử dụng nút của huy hiệu.

Mẫu nút

Mẫu này có một điểm uốn để sử dụng nút của vỏ.

Mẹo in

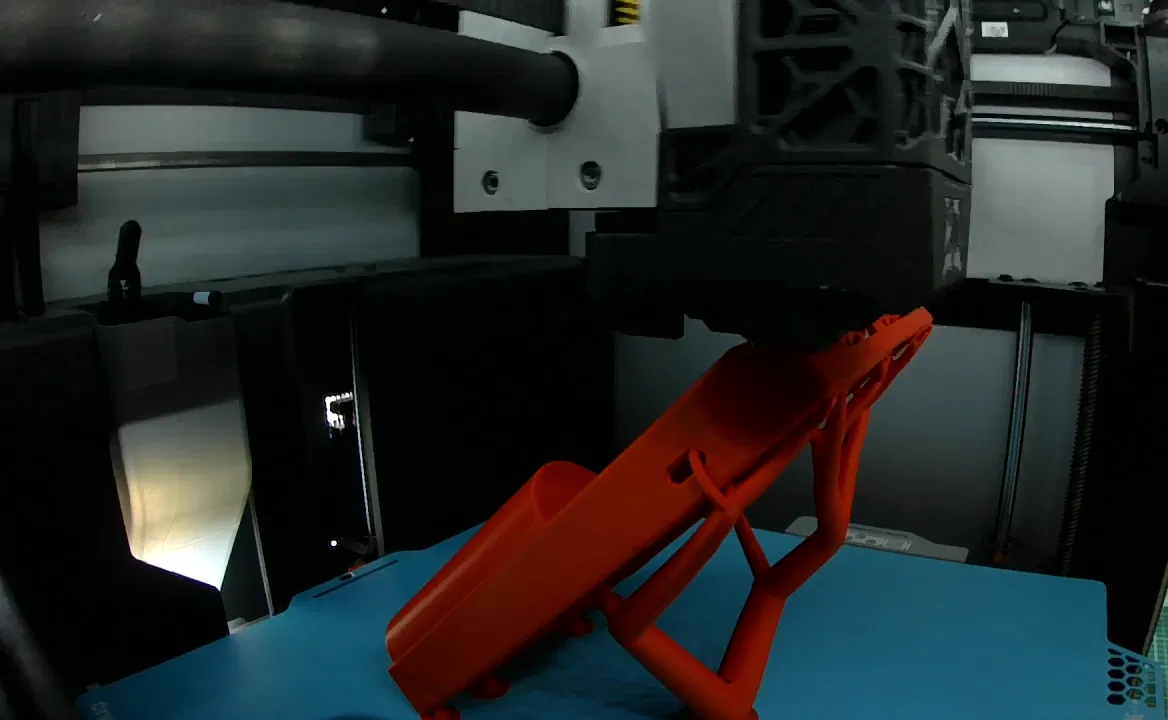

• In vỏ ở góc 45º (xem ảnh), với các bộ phận hỗ trợ hữu cơ, sẽ lãng phí vật liệu ít nhất và cho bề mặt hoàn thiện tốt nhất, tuy nhiên nó sẽ chiếm nhiều không gian trên bàn in.
• Mẫu mới có thể in ở 30°, các phần nhô ra dốc hơn ở một số cạnh, nhưng với nhiều luồng khí / tốc độ chậm, nó vẫn cho kết quả tốt, không cần hỗ trợ. Việc thêm hỗ trợ tốn nhiều vật liệu hơn, nhưng sẽ cho bề mặt hoàn thiện đẹp hơn.
• Các máy in có dung sai khác nhau. Tôi khuyên bạn nên cắt bỏ phần vành ngoài cho bản in nhanh để kiểm tra xem nó có vừa không (giả sử bạn in sau khi nhận được huy hiệu của mình).
• In bằng vật liệu trong mờ, để có độ bóng thêm.

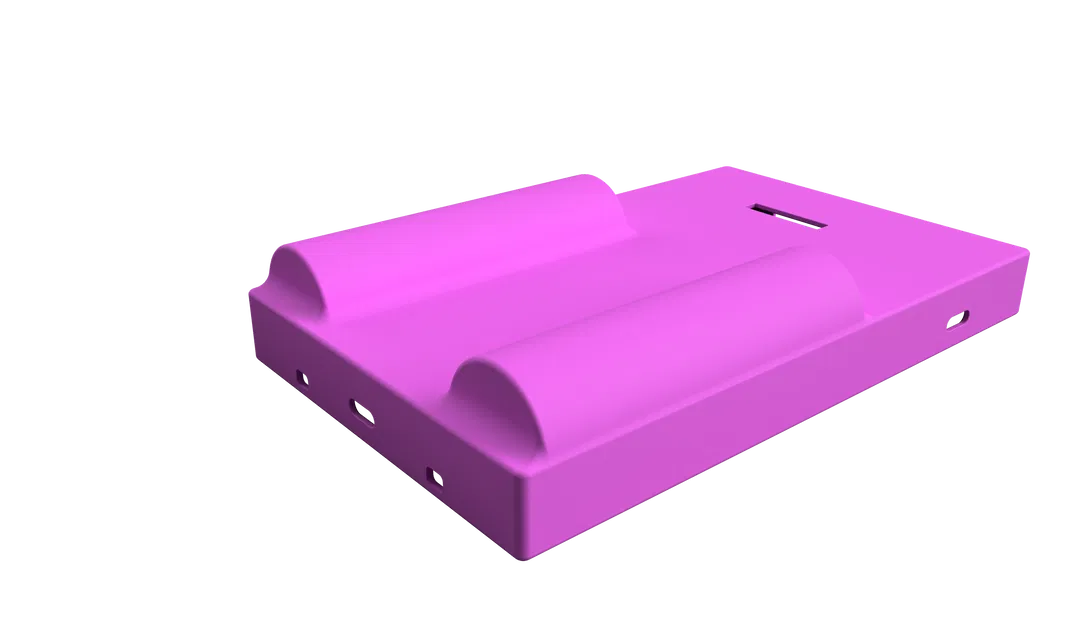

• Mẫu có thêm không gian ở trên, để bù cho việc đường sagging, hãy giữ hướng có các chỗ phồng ở dưới.
• Thêm nhiều viền (brim) nếu bạn in không cần hỗ trợ.

Khi in dọc

Nếu bạn đang in mẫu theo chiều dọc, bạn sẽ cần thêm một chút khoảng trống ở phía trên do các đường bị võng nhẹ do bắc cầu. Mẫu này hiện cho phép 0.2-0.3mm và đã được chứng minh là hoạt động khá tốt. Các lỗ gắn là khe hở để cho phép khoảng trống thêm này và không tạo thêm ứng suất không cần thiết cho PCB. Hướng in: bộ giữ pin hướng xuống.

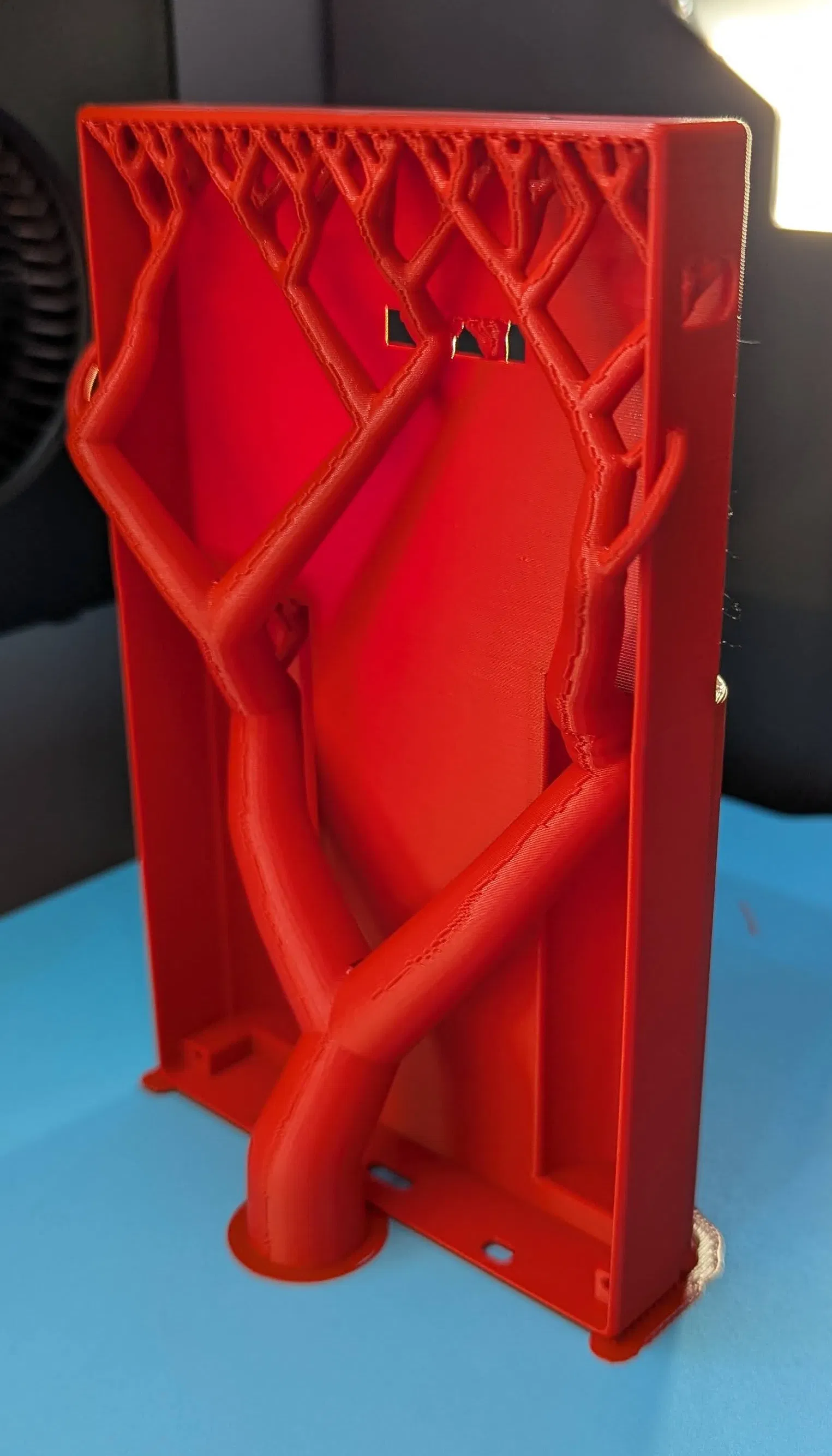

Khi in nghiêng

Khi in nghiêng, nó có thể cho bề mặt hoàn thiện tốt hơn và chắc chắn hơn một chút, tuy nhiên nó chiếm nhiều không gian trên bàn in hơn. Các phần nhô ra thường có thể thực hiện được ở góc 45º, vì vậy việc nghiêng nó một chút trông có vẻ lạ, nhưng hoạt động khá tốt, với các bộ phận hỗ trợ hữu cơ.

Mẫu mới cũng hỗ trợ in không cần hỗ trợ, nếu bạn chọn kích thước viền hợp lý.

Thông tin huy hiệu

• Nguồn chính với nhiều thông tin: https://why2025.org/post/697
• Tập podcast với nhiều thông tin hơn: https://why2025.org/post/604
• Mẫu Spacer 3D: https://gitlab.com/why2025/team-badge/Hardware/-/blob/main/Spacer/3d_print/Full_Spacer_with_LoRa_Antenna_WHY2025.stl

Hỏi đáp

• Các đầu nối usb-c có vừa không? – Có.. chúng vừa. Tôi đã thử nghiệm với nhiều loại phích cắm khác nhau, ngay cả những loại ngắn hơn của Apple cũng sẽ vừa vặn và đẹp.
• Sự khác biệt với mẫu trong kho là gì? – Nó giống nhau, ngoại trừ việc trang này dễ cập nhật hơn, vì vậy nó có khả năng cập nhật hơn so với các tệp trong kho.

Các mẫu làm lại / mẫu khác

• Thiết kế rất tuyệt vời với các tùy chọn mở rộng dễ dàng hơn từ: momakemore – https://momakemore.com/micropages/why2025/
• Bộ chuyển đổi để lắp pin 18500 vào vỏ của MattGrayYes –
• Thiết kế vỏ mỏng của @flummer –
