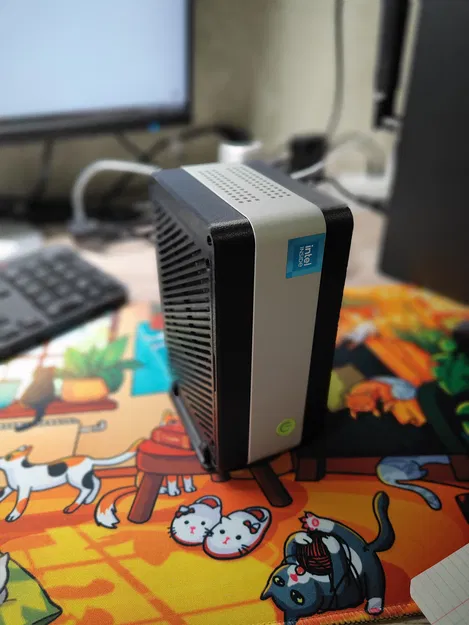

Vỏ quạt GMKTec G9

Bản mod này là để lắp hai quạt 8010 vào các nắp hông để thay thế quạt gốc. Dựa trên thiết kế gốc, đã sửa đổi các nắp.

Cập nhật 15.08.2025:

• Thêm phiên bản cập nhật cho quạt 8025.
• Quạt phía bộ xử lý đã được di chuyển lại gần cổng USB.
• Tăng số lượng lỗ thông gió.
• Phóng to kích thước nắp để khớp với cấu hình vỏ nhôm.
• Tăng nhẹ độ dày của các bức tường lắp quạt.

Cập nhật 15.08.2025:

• Phiên bản quạt 8025 đã thử nghiệm thất bại và đã bị xóa cho đến khi được sửa.

Cập nhật 05.07.2025:

• Đã thêm phiên bản để sử dụng bộ lọc bụi
• Tăng lỗ thông gió cho nắp dưới và thêm không gian cho chân đế
• Đã thêm phiên bản cho quạt 8025 (cần thử nghiệm), lắp bằng vít quạt tiêu chuẩn.
• Các cải tiến nhỏ khác

Để lắp quạt, bạn sẽ cần:

• Quạt 8010 (Tôi đã sử dụng ID-COOLING NO-8010-PWM) - 2 chiếc.
• Đầu nối cái Mini-JST SH 1.0 mm, đầu nối dây SH1.0 4 chân tối thiểu 100 mm (cái) - 2 chiếc.
• Vít đầu bằng M2,5x12 - 8 chiếc.

• Ống lót ren bằng đồng thau M2.5x4x3.5 - 8 chiếc.

Đối với các phụ kiện còn lại tiêu chuẩn (Lắp SSD, gắn các nắp vào vỏ máy):

• Ống lót ren bằng đồng thau M2x3x3 - 10 chiếc.

Tất cả các phụ kiện khác đều được sử dụng từ vỏ máy. Tôi sử dụng quạt PWM 12v, vì mục đích này trong BIOS, tôi tùy chỉnh tốc độ tối đa cho chúng và tắt chế độ thông minh. Ngoài ra, chân cắm tiêu chuẩn của quạt khác với chân cắm của đầu nối sh1.0. Chân cắm được lấy từ người dùng @sleeeeeepy_3195269

• GND (Số: 1, Tam giác)
• PWM
• RPM
• 5V

Kiểm tra lại với thiết bị của bạn trước khi sử dụng.

Khi lắp ráp lại, hãy đảm bảo nút nguồn hoạt động, thiết kế sao cho nó có thể bị kẹt, tôi đã phải giữ bảng mạch xuống khi lắp ráp lại.

Tùy chọn, có thể lắp bộ tản nhiệt cho SSD, có tính đến miếng đệm nhiệt lên đến 8 mm. Tôi sử dụng bộ tản nhiệt 70226.

Nếu muốn, bạn có thể in giá đỡ để đóng cổng USB (tôi không sử dụng chúng) hoặc bạn có thể tạo một bản sửa đổi cho kết nối USB dựa trên nó.

Để sử dụng bộ lọc bụi:

Tôi đã sử dụng bộ lọc bụi như thế này:

Nó được lắp phía trước quạt 8010 và được ép xuống bằng một vòng TPU. Không nhất thiết phải dùng TPU, nhưng cần thiết vì cánh quạt của quạt 8010 nhô ra khỏi vỏ máy một chút.

Hãy cẩn thận khi vặn quạt vào, vì các trụ có đường kính nhỏ và có thể dễ dàng bị gãy.
