Monster Lock - Thân khóa thay thế Master Lock 410 LOTO không vít

Monster Lock

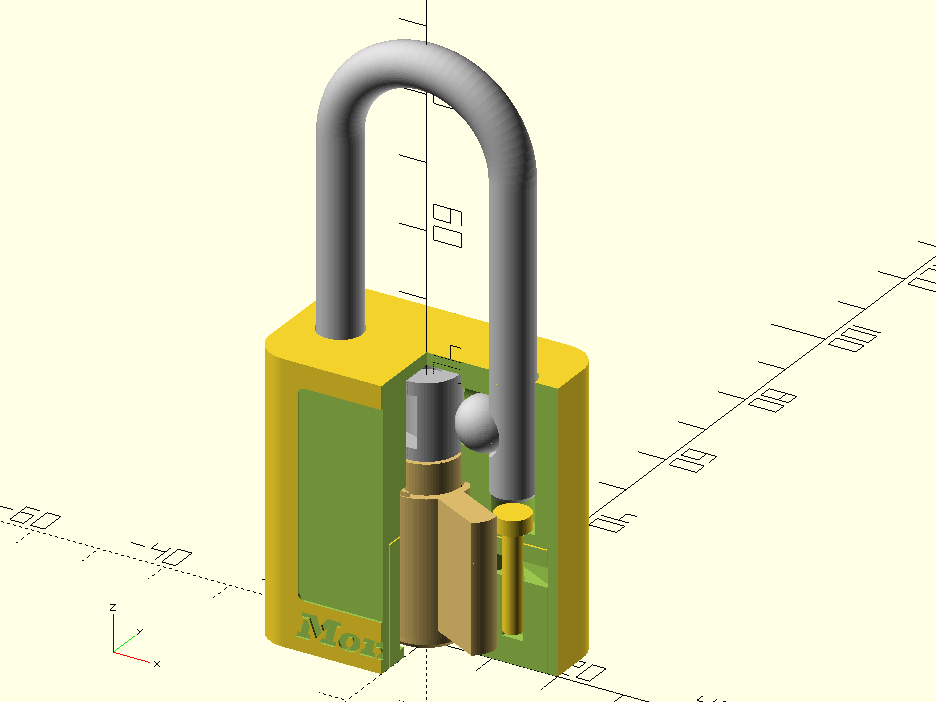

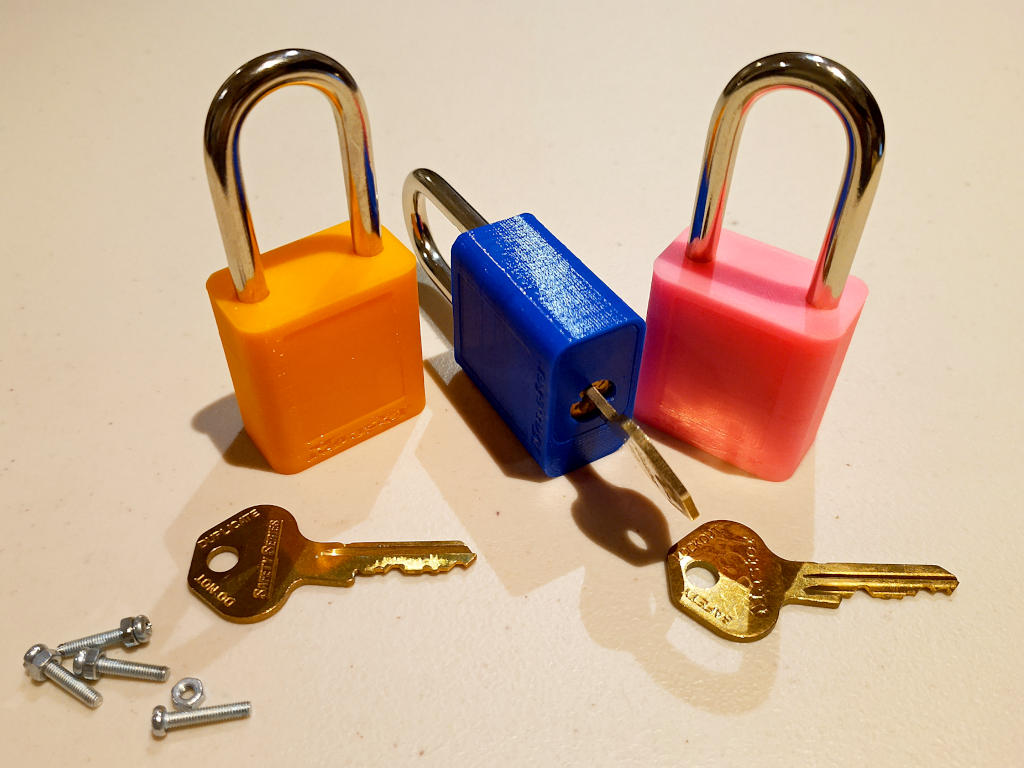

Thân khóa thay thế cho ổ khóa Master Lock 410 LOTO, không có vít lộ ra ngoài.

QUAN TRỌNG: Chỉ dành cho locksport. Không khuyến khích dùng để khóa bất cứ thứ gì.

Hướng dẫn in

Độ cao lớp: 0.15mm

Không cần support

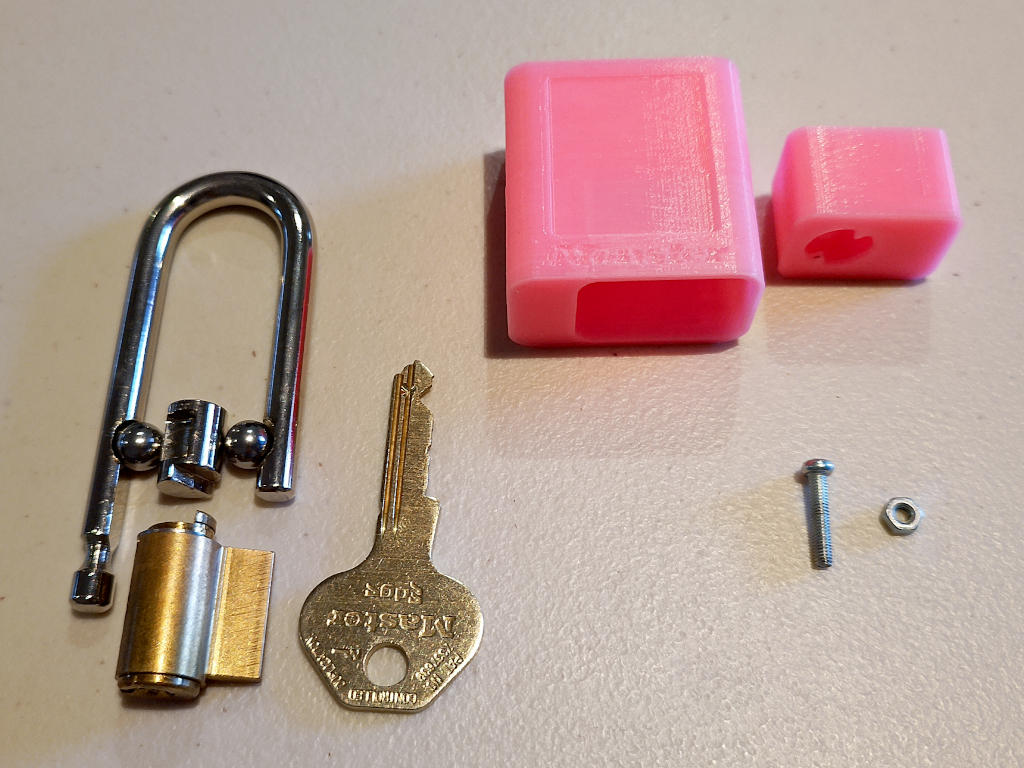

Bộ phận cần thiết

• Một ổ khóa Master Lock 410 LOTO, đã được tách ra:
  • Cylinder KiK + chìa khóa
  • Càng khóa
  • Cơ cấu đẩy
  • 2 viên bi
• Đai ốc và vít M3 (đường kính 3mm)
  • 1 x vít M3, dài từ 8mm đến 16mm.
  • 1 x đai ốc lục giác M3: dày 2.4mm, kích thước 5.5mm (mặt đối mặt).
  • Tua vít, có đường kính nhỏ hơn 6.5mm.

Hướng dẫn lắp ráp

LƯU Ý: Có ảnh cho mỗi bước hướng dẫn.

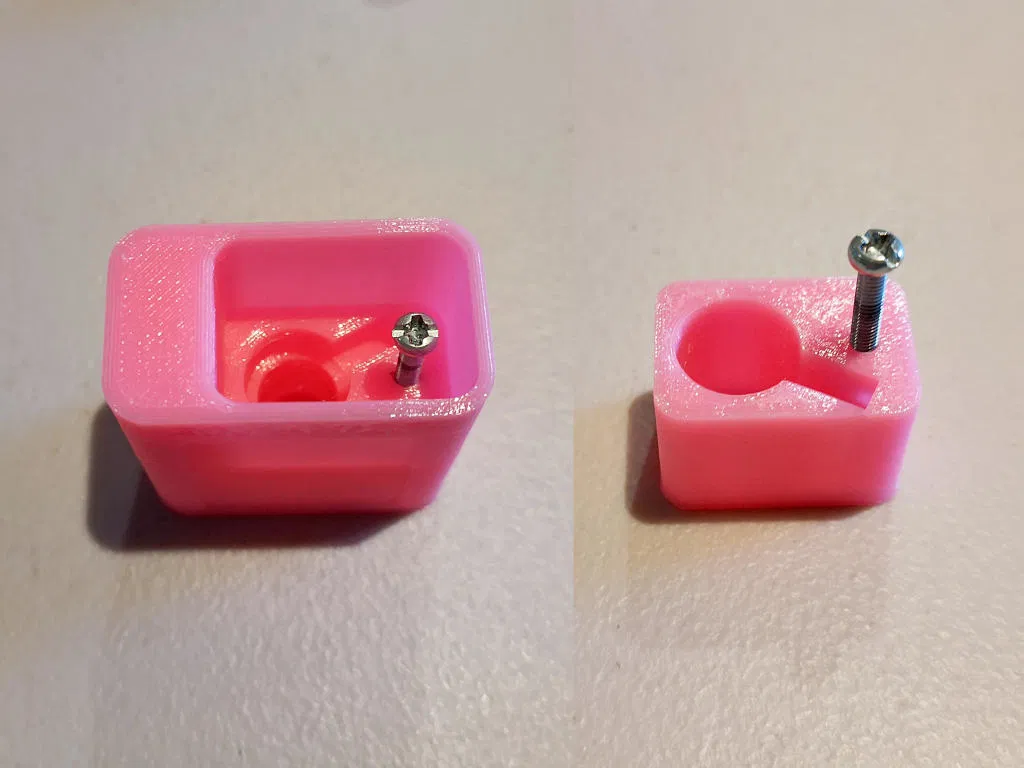

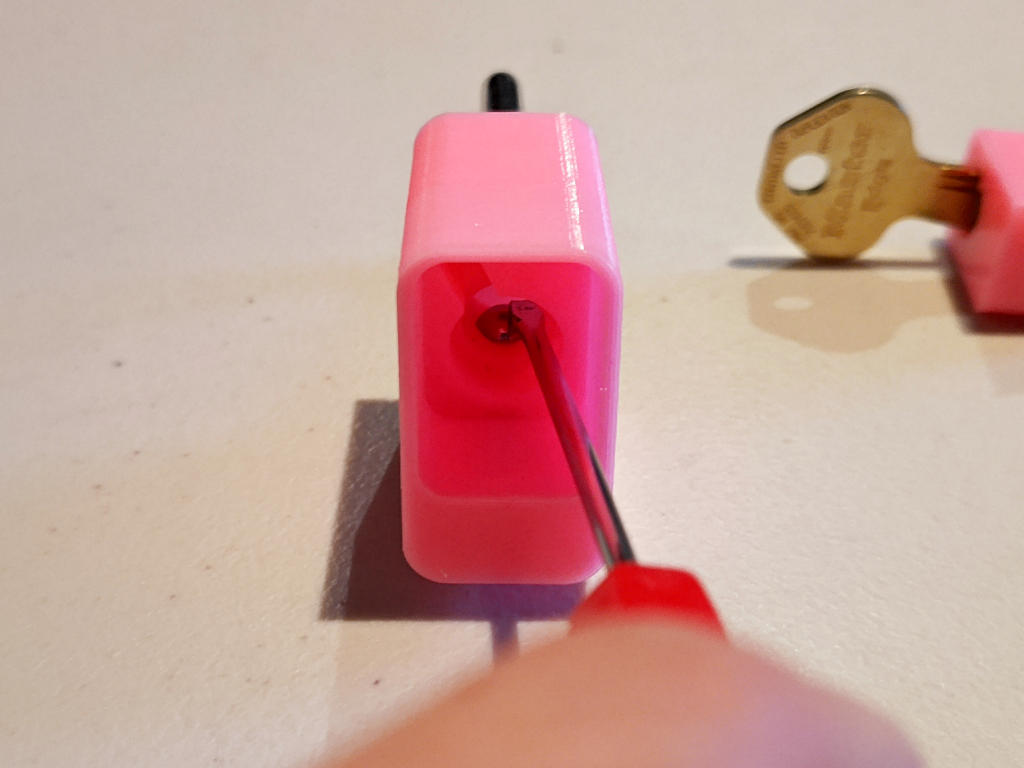

1. Dùng vít phá lớp bảo vệ ở lỗ vít (cả hai bộ phận). Loại bỏ bất kỳ mảnh vụn nào.

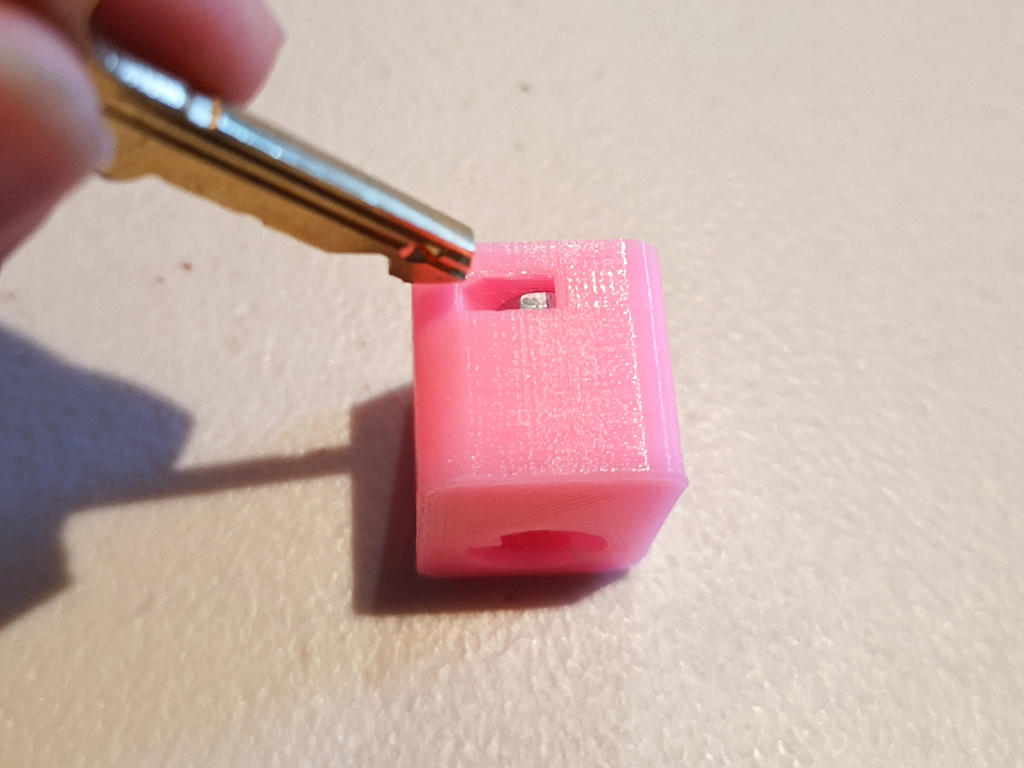

2. Ấn đai ốc vào lỗ ở bên hông vỏ khóa.

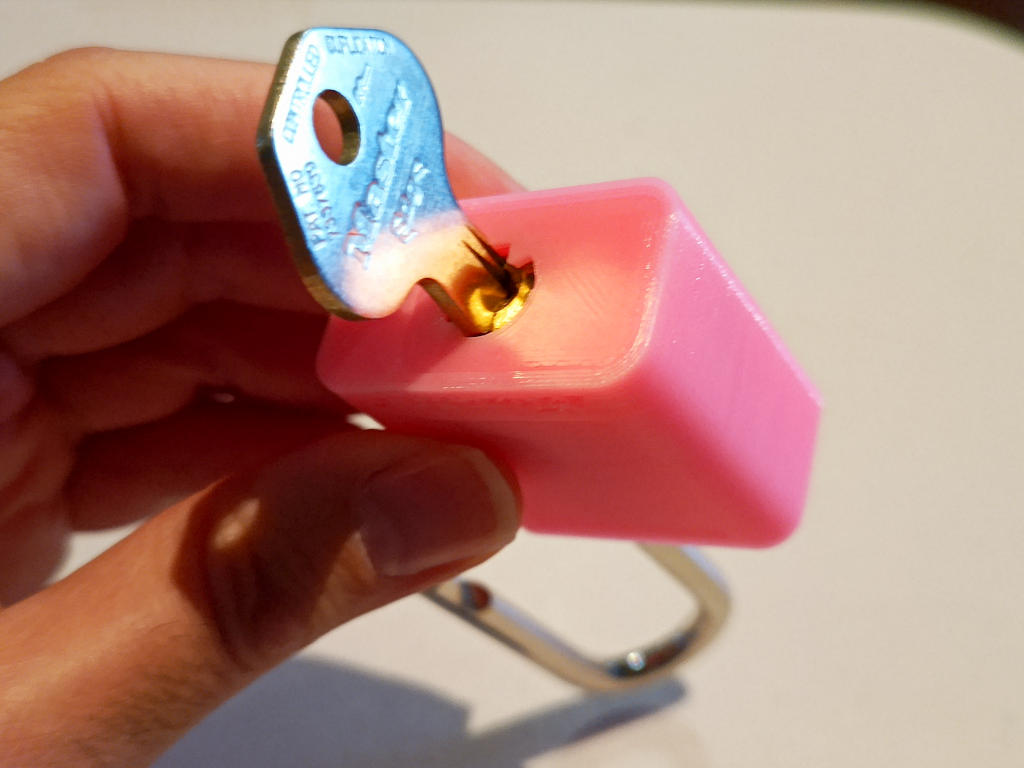

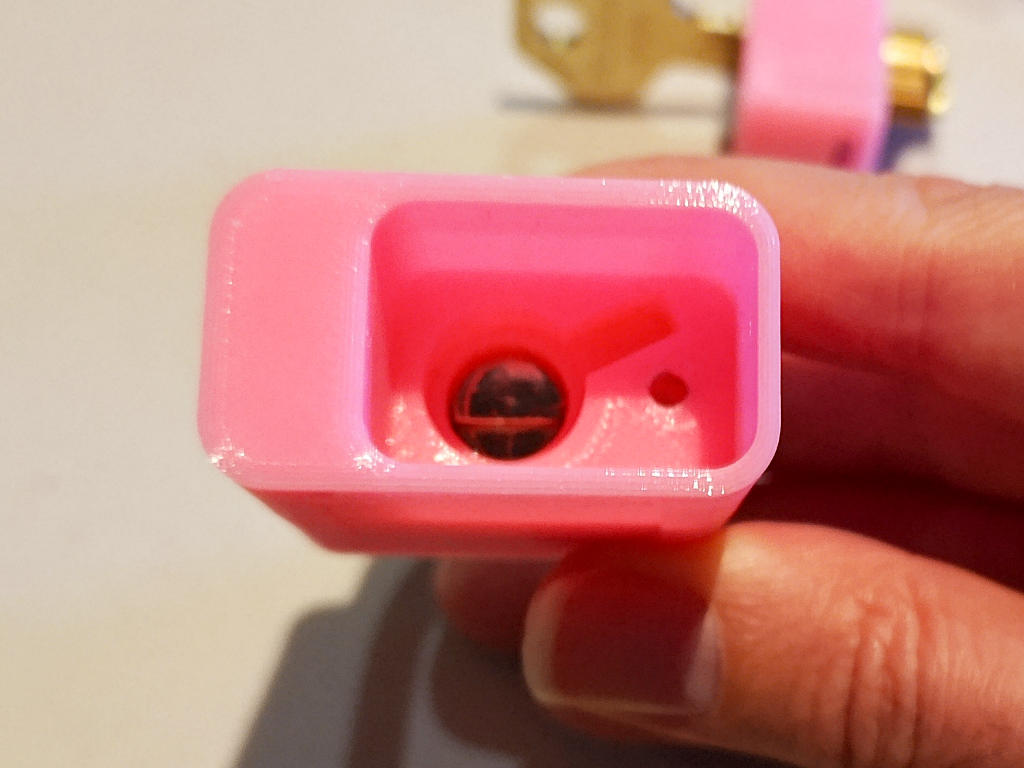

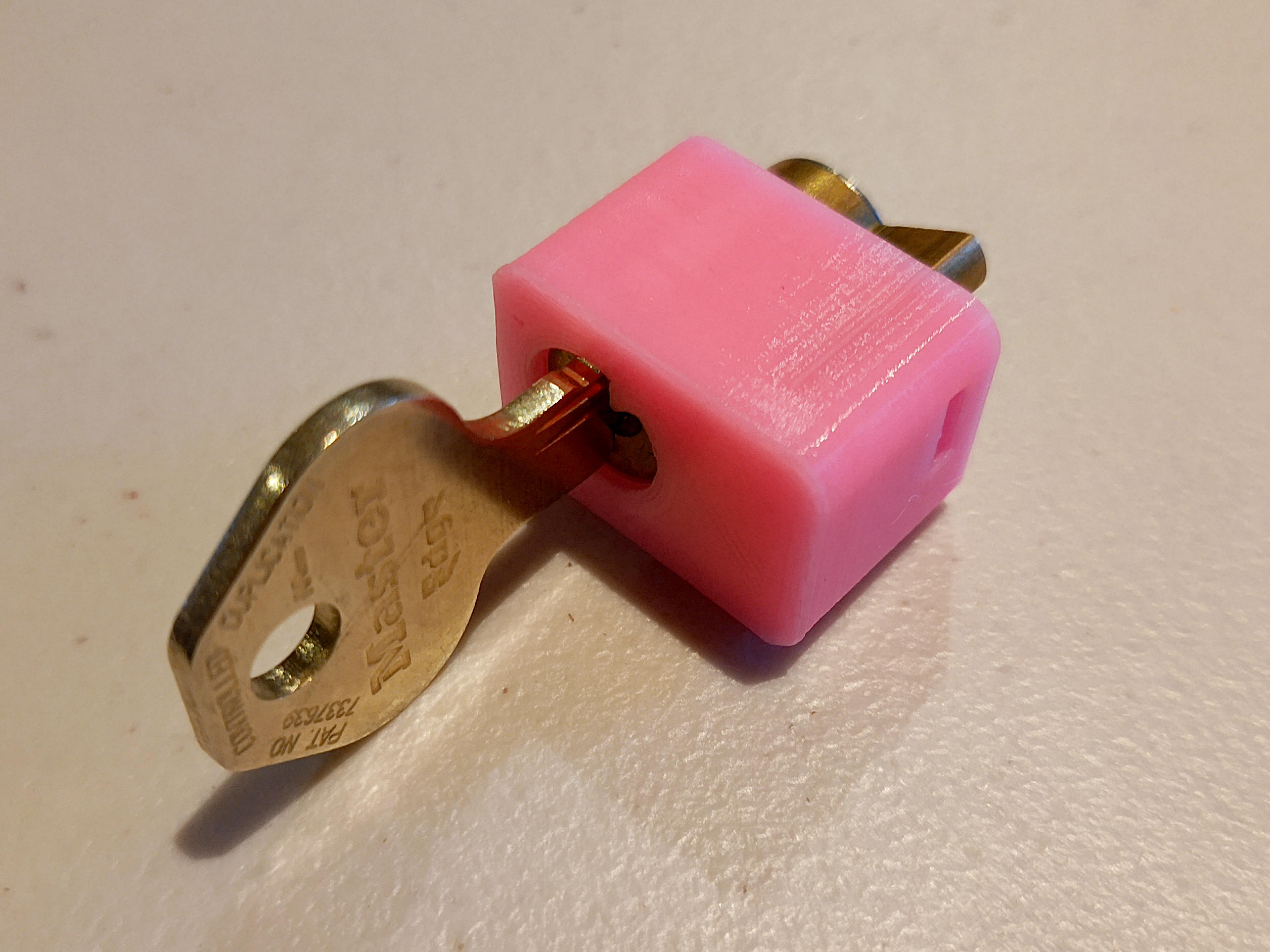

3. Đặt cylinder KiK vào vỏ khóa, và mở khóa bằng chìa.
4. Đặt càng khóa vào thân khóa.
5. Đặt các viên bi vào thân khóa. Dùng tua vít dẹt đẩy chúng vào hết cỡ.
6. Đặt cơ cấu đẩy vào thân khóa. Đảm bảo nó được đặt ở vị trí "Mở" (đã mở khóa).
7. Kéo càng khóa. Các viên bi sẽ di chuyển vào cơ cấu đẩy, khóa nó vào vị trí. Càng khóa chỉ có thể rút ra nếu cơ cấu đẩy được đặt đúng vị trí.

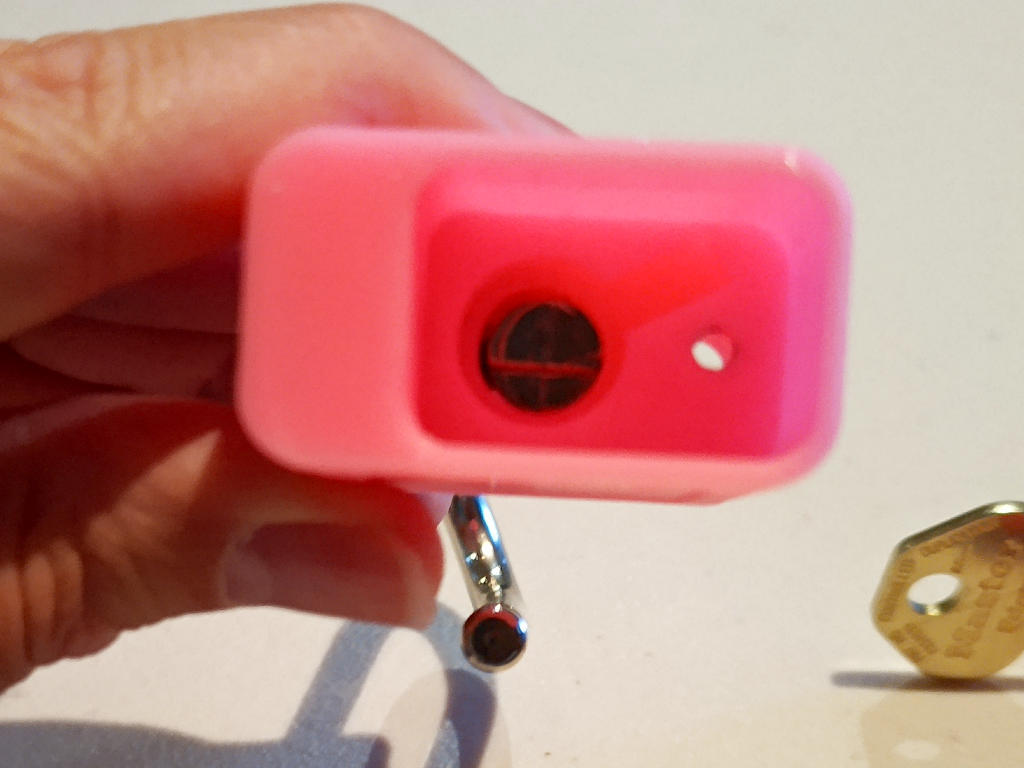

8. Lắp vỏ khóa vào.

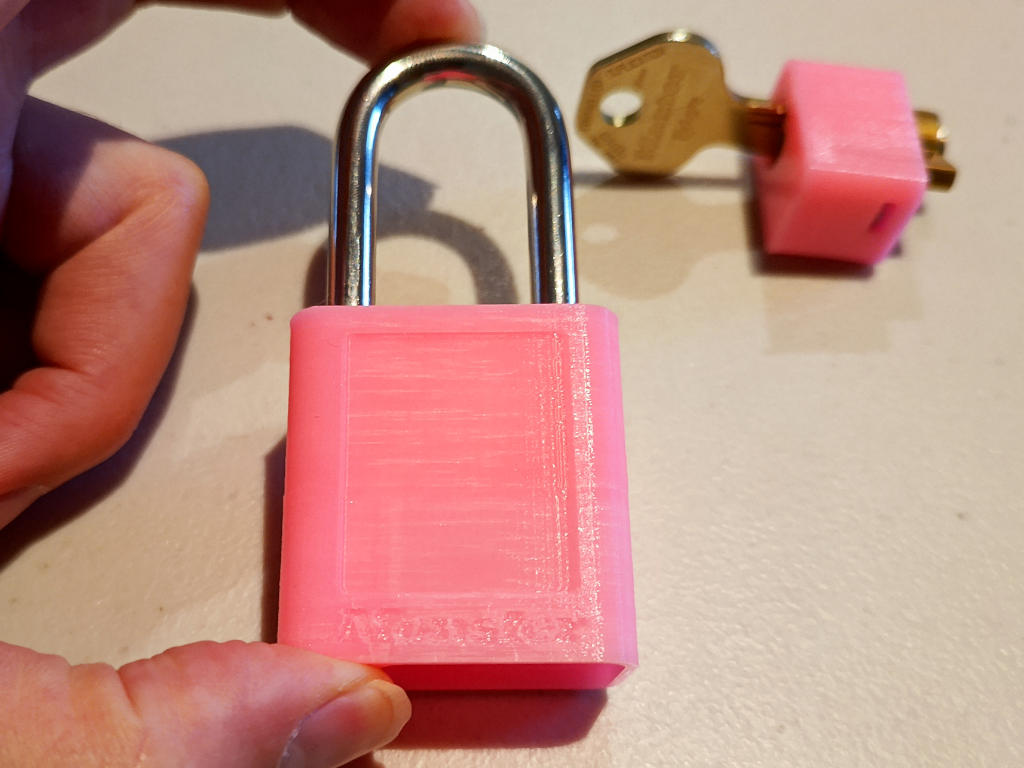

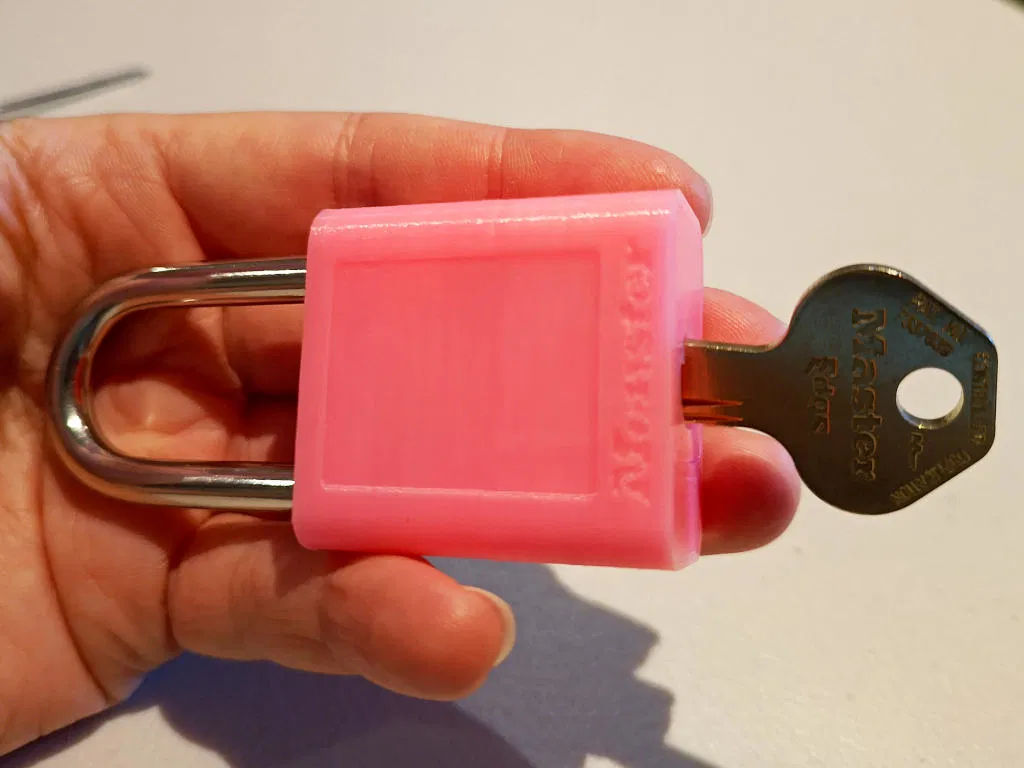

9. Đóng càng khóa lại và thử khóa / mở khóa, để đảm bảo nó hoạt động. Đảm bảo vỏ khóa không bị rời khỏi ổ khóa. Vẫn chưa được cố định.

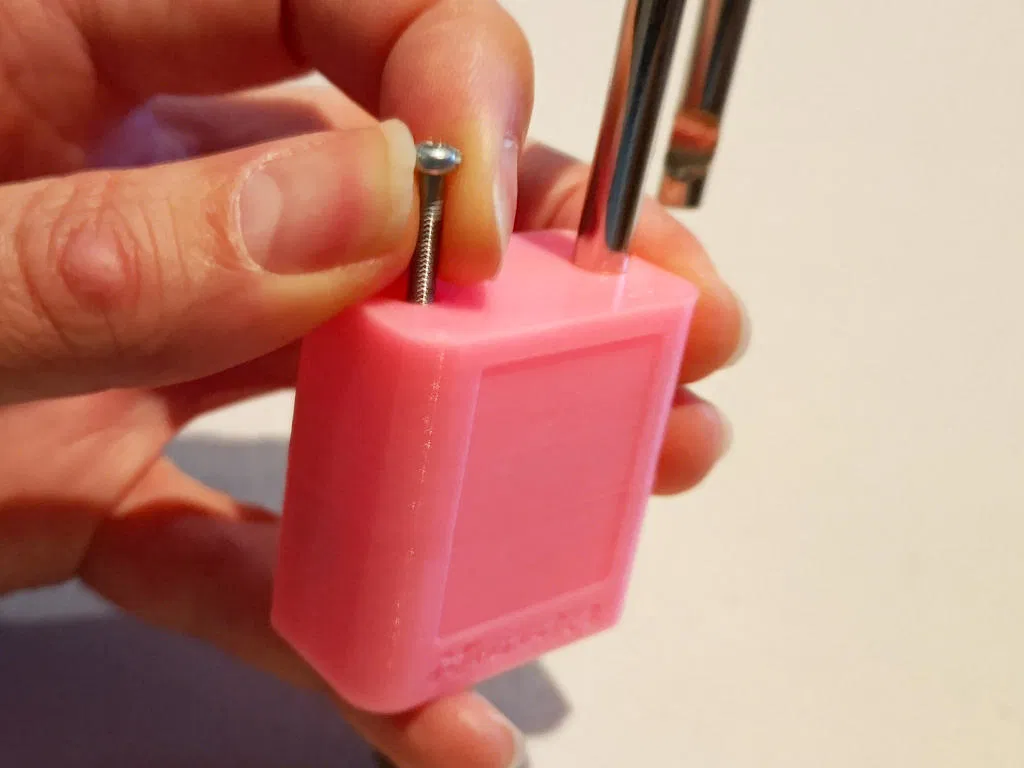

10. Mở khóa, đặt vít vào lỗ càng khóa và vặn chặt lại.

Hướng dẫn tháo rời

1. Mở khóa và tháo vít ở lỗ càng khóa.
2. Đóng càng khóa và khóa ổ khóa.
3. Tháo vỏ khóa và cylinder KiK. Nó sẽ ra khi bạn kéo chìa khóa.
4. Tháo cơ cấu đẩy. Nó sẽ rơi ra khỏi ổ khóa một cách dễ dàng.
5. Kéo càng khóa. Các viên bi sẽ rơi ra khỏi ổ khóa.

Đơn vị: milimét
