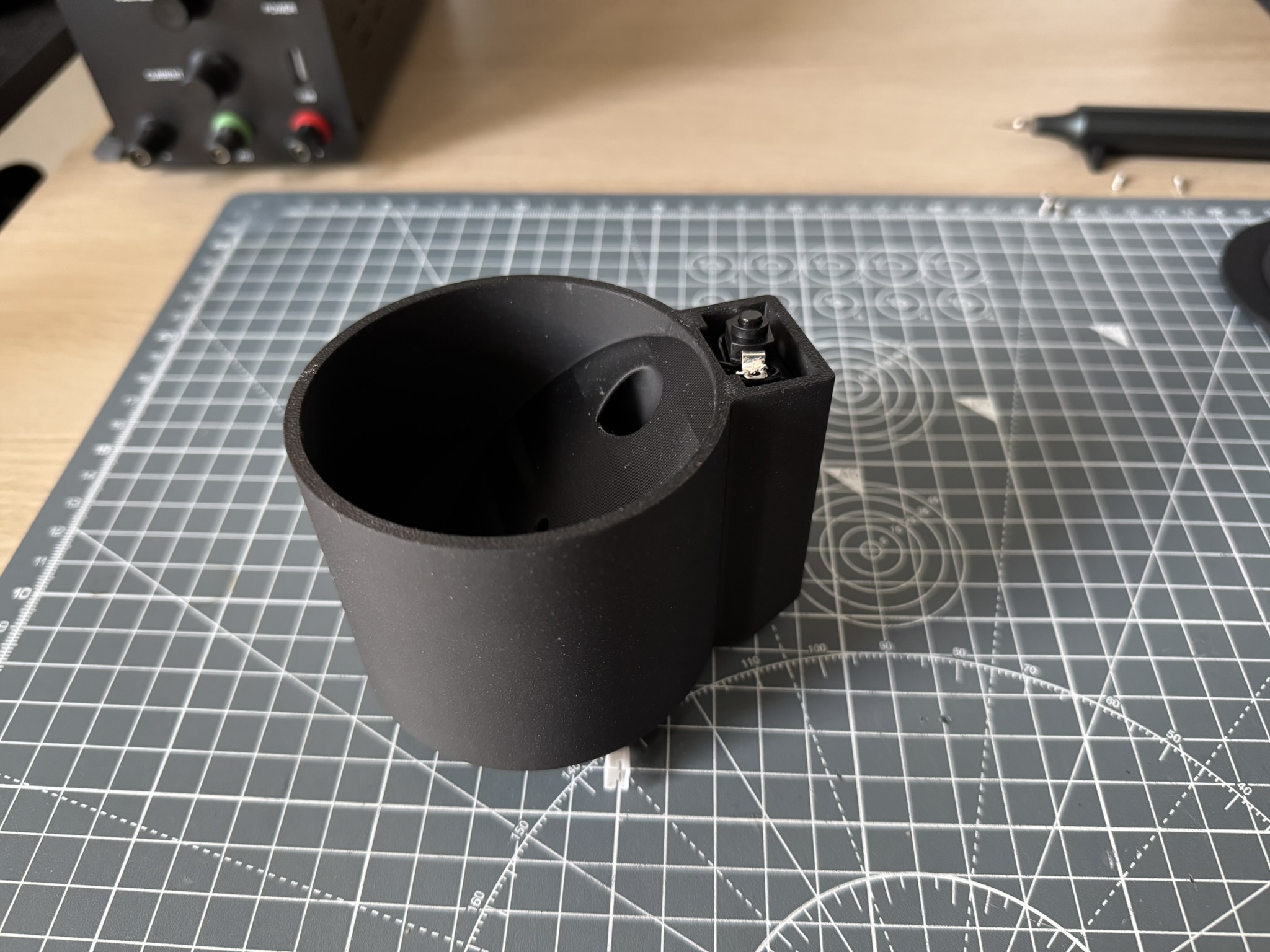

Bộ cấp liệu chậm DF64/DF54

Đôi khi cái đĩa feeder nó bị kẹt, mà có lúc nó cũng chật vật gắp được cái hạt cuối. Tui có để sẵn file STEP ở đây phòng mấy bồ muốn tự chỉnh sửa hen; có bồ nào mà tìm ra giải pháp ngon lành thì comment cho tui hay với nha!

Cập nhật 01/09/25: đã làm bo góc bên trong phễu dày hơn để bề mặt cấp liệu dốc hơn vào đĩa feeder.

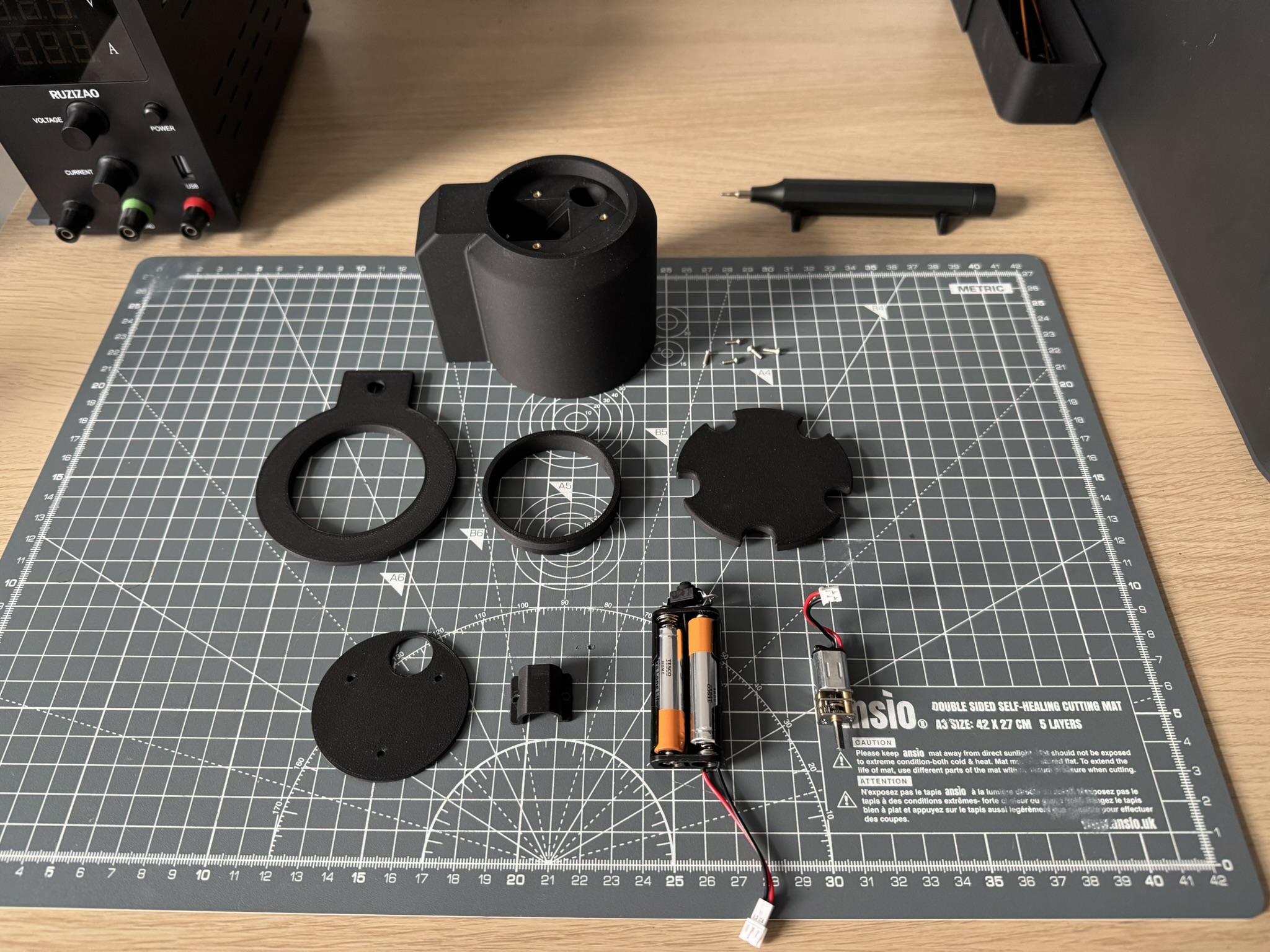

Danh sách Linh kiện

1. Hộp pin AAA tiêu chuẩn (2 viên)
2. 5 con ốc M2*6mm
3. 5 con ốc nhiệt M2 (tùy chọn nhưng nên có)
4. Nút nhấn bật/tắt mini (Adafruit LG-15F)
5. Động cơ N20 micro metal gearmotor tỉ số truyền 298:1
6. Đầu nối PH2.0 đực/cái (hoặc loại tương tự)

Danh sách Dụng cụ

1. Tua vít
2. Máy hàn

Hướng dẫn Lắp ráp

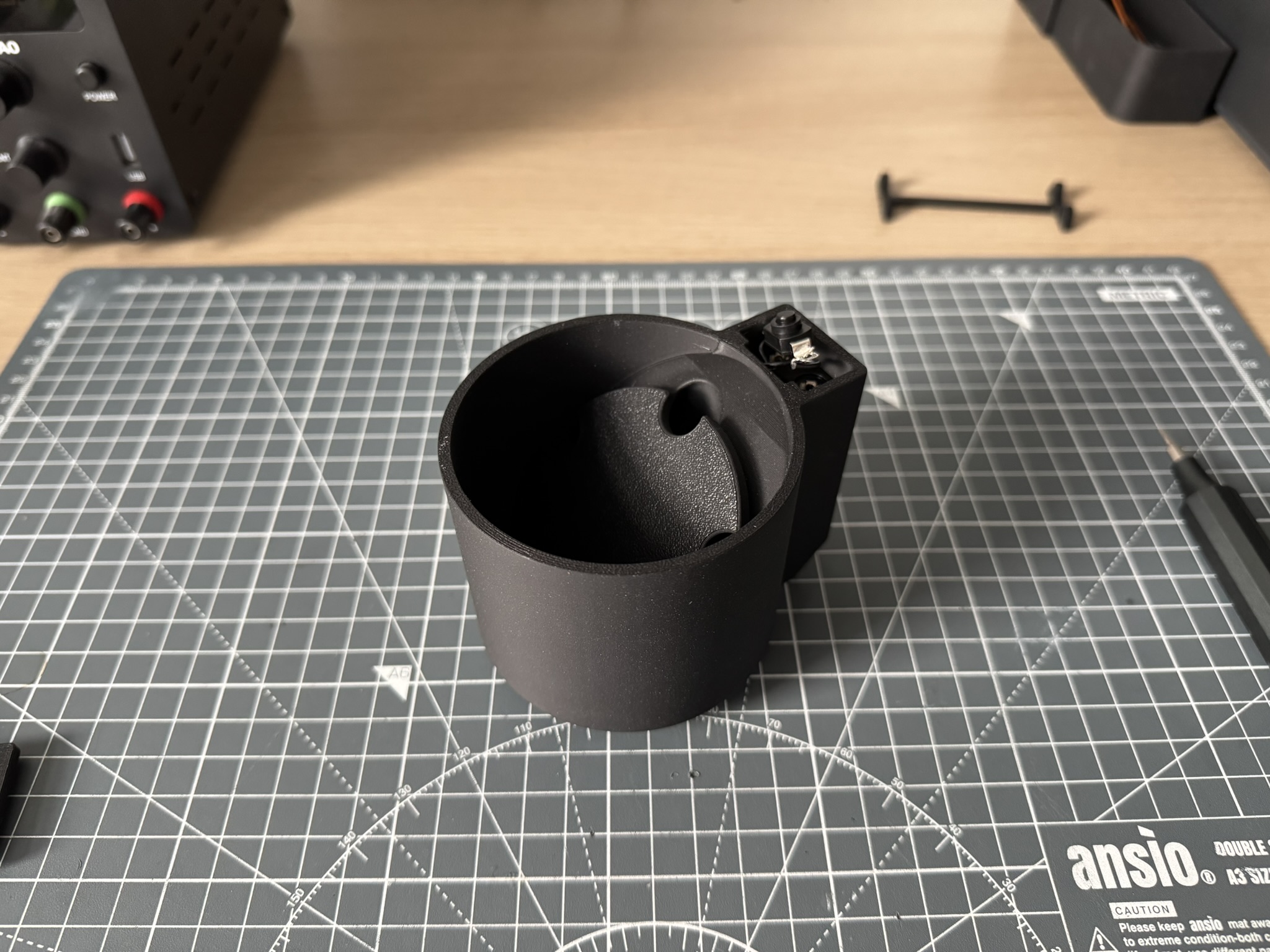

1. In tất cả các bộ phận trong thư mục (không cần support)

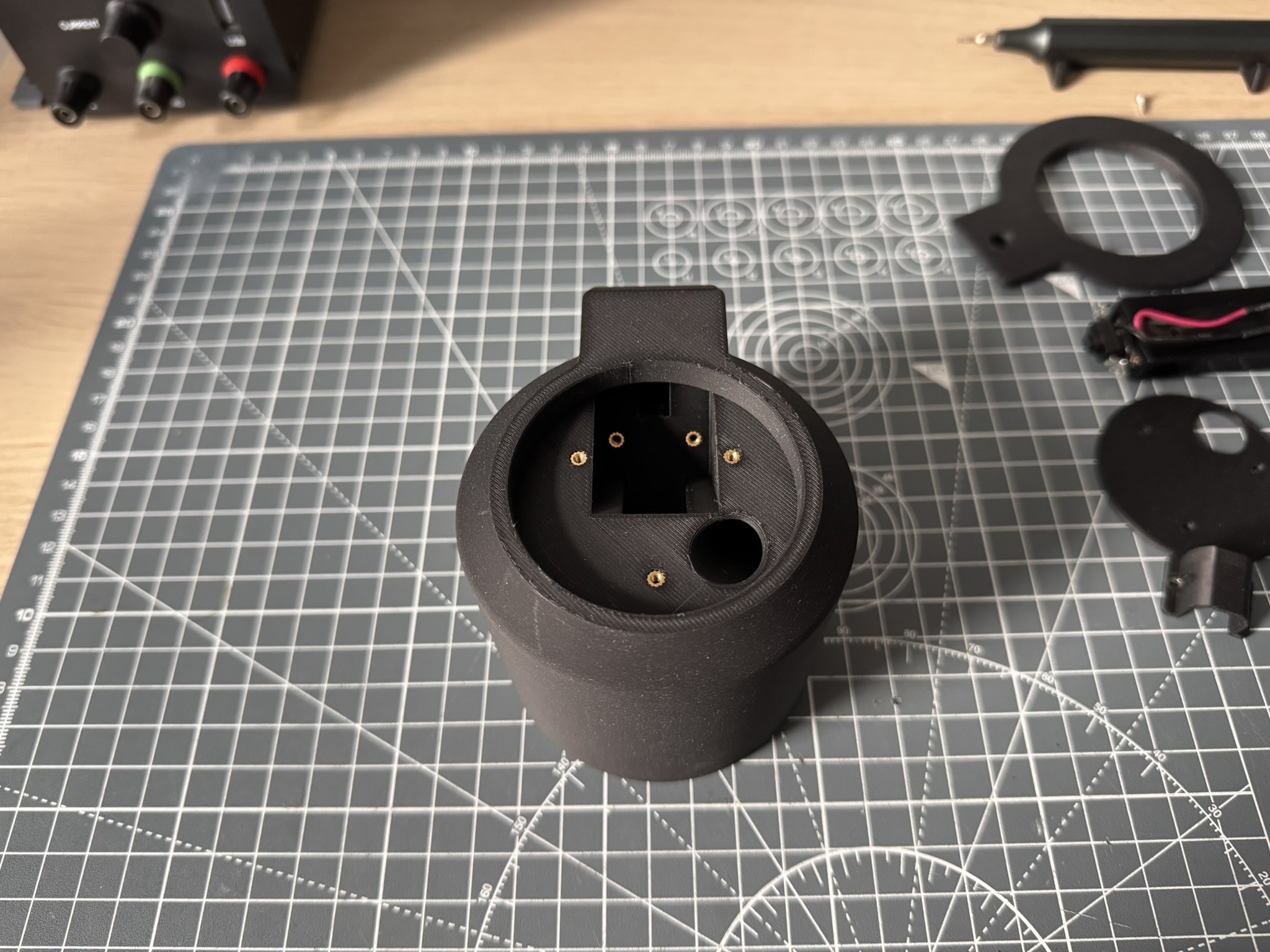

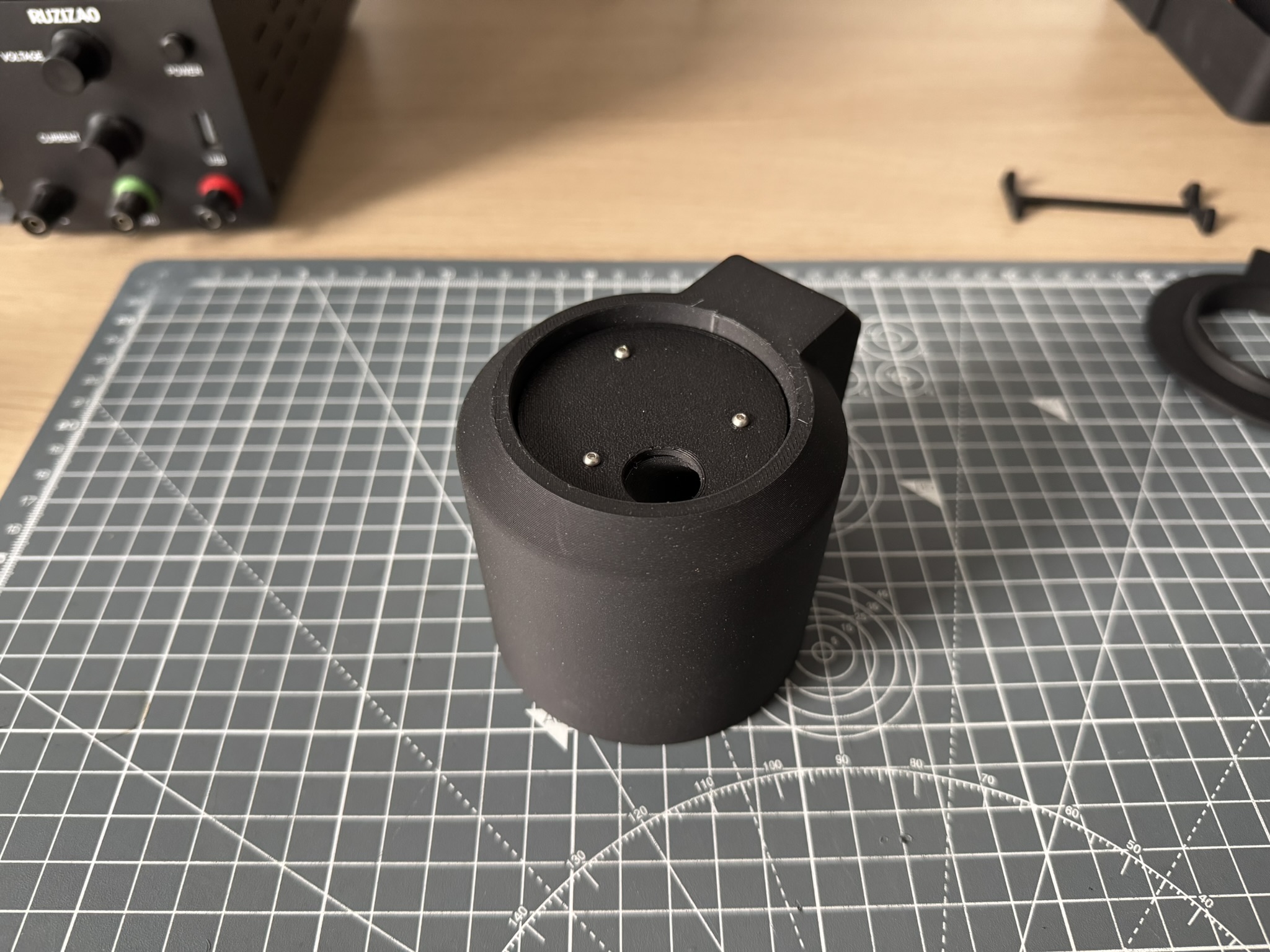

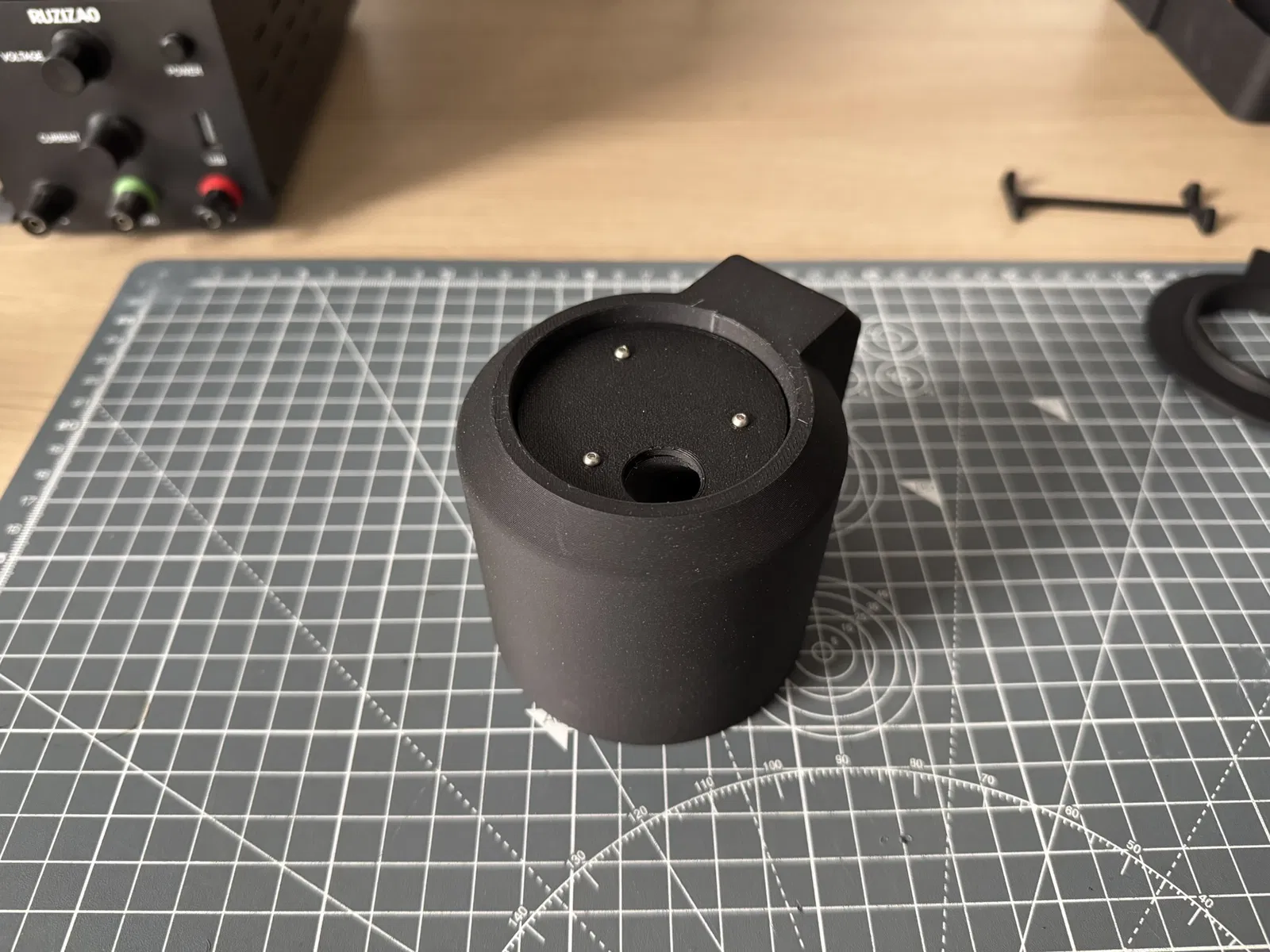

2. Chèn ốc nhiệt vào Phễu như hình (nếu không muốn dùng ốc nhiệt thì in phễu với ren có sẵn)

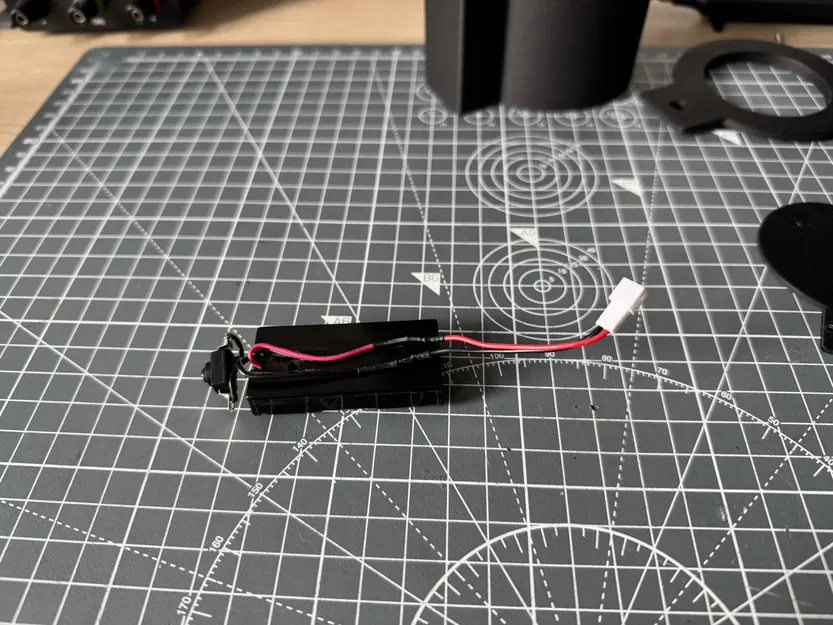

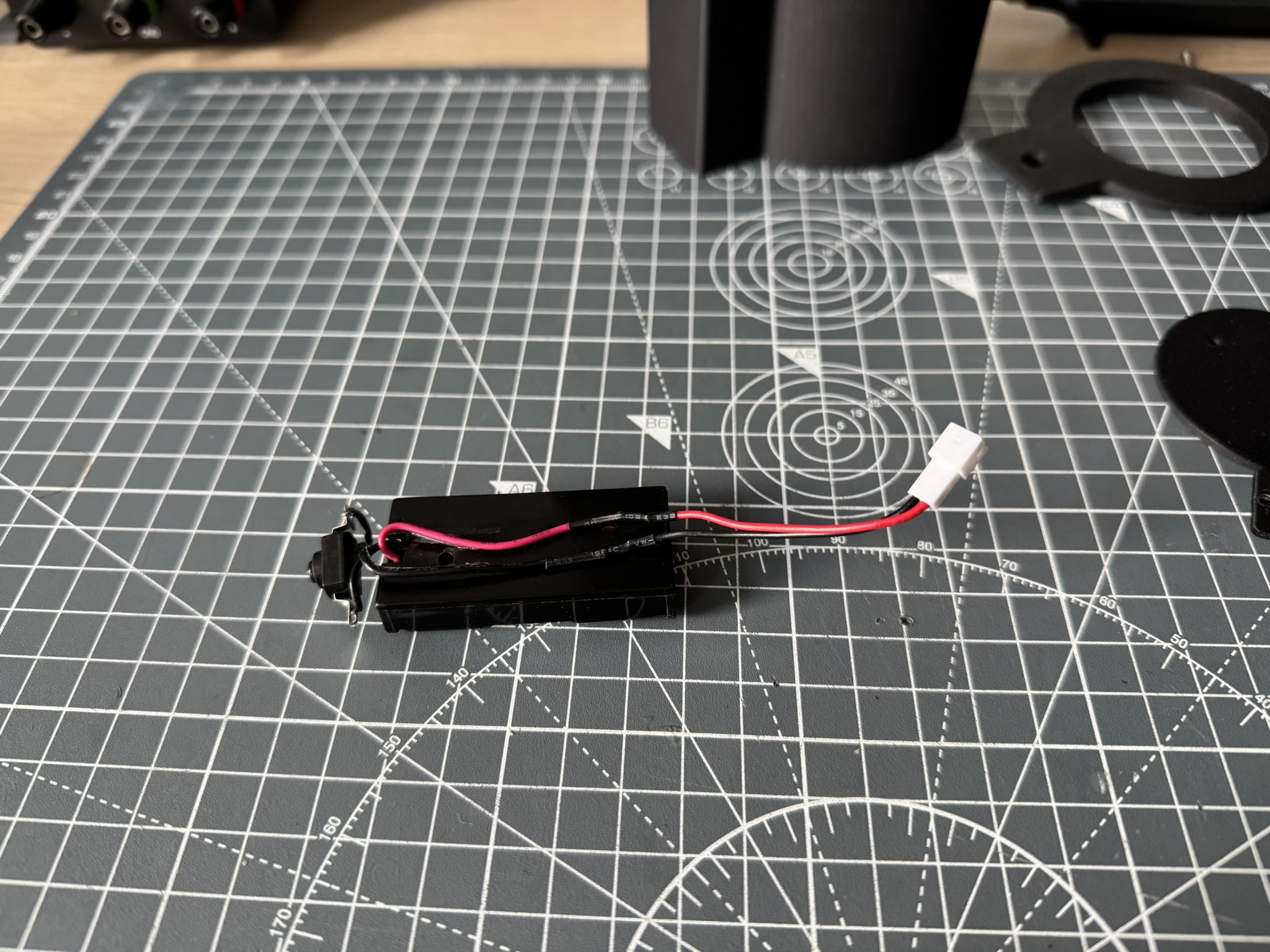

3. Hàn nút nhấn vào một trong hai cực ra của hộp pin để tạo mạch hở/kín, nên đi dây ngắn từ hộp pin tới công tắc để nó nằm gọn trên đỉnh.

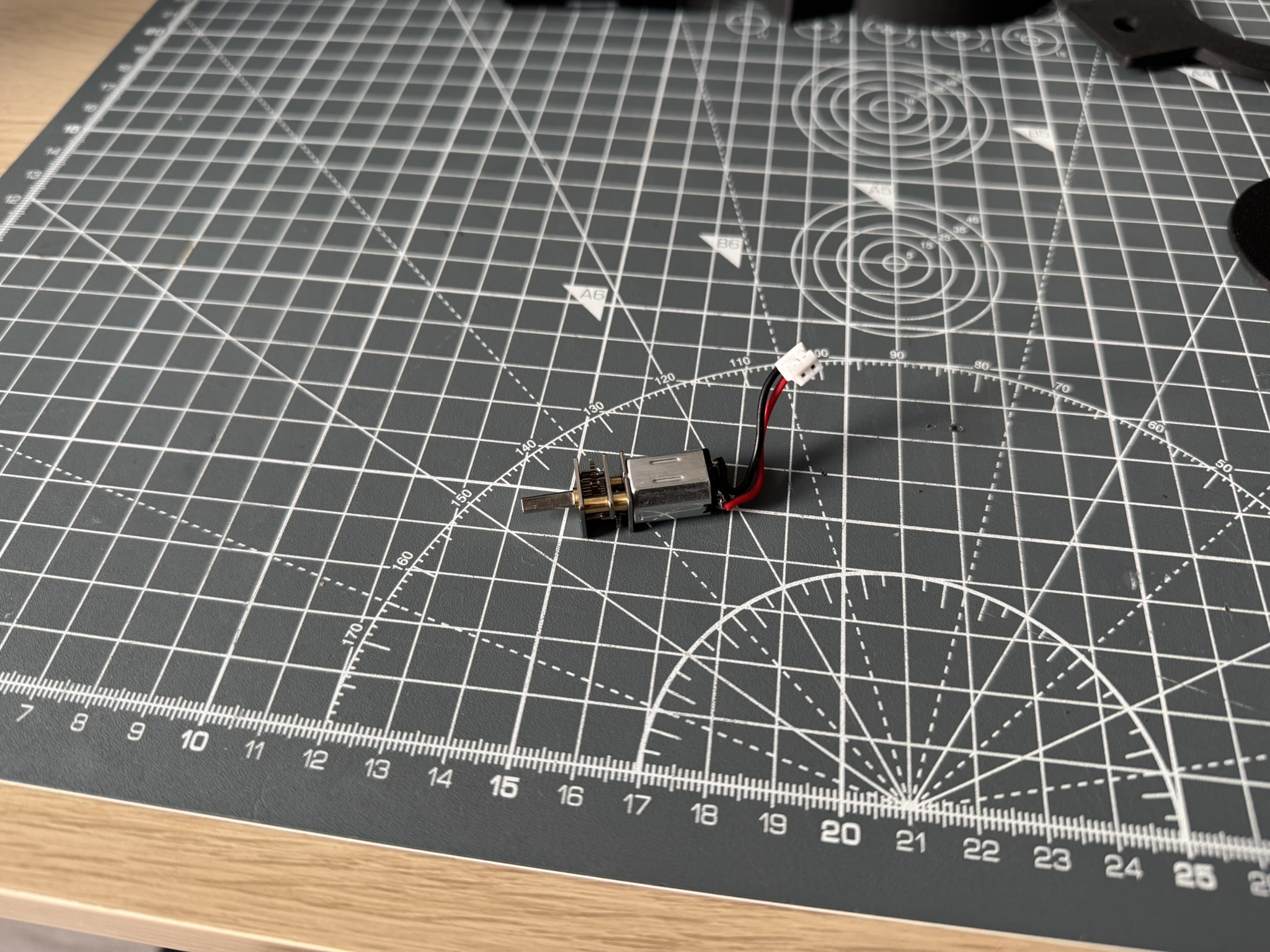

4. Hàn đầu nối PH2.0 (hoặc loại nào bồ thích) vào hộp pin và động cơ, nhớ canh đúng chiều phân cực để động cơ quay đúng chiều (ngược chiều kim đồng hồ khi nhìn vào đầu trục).

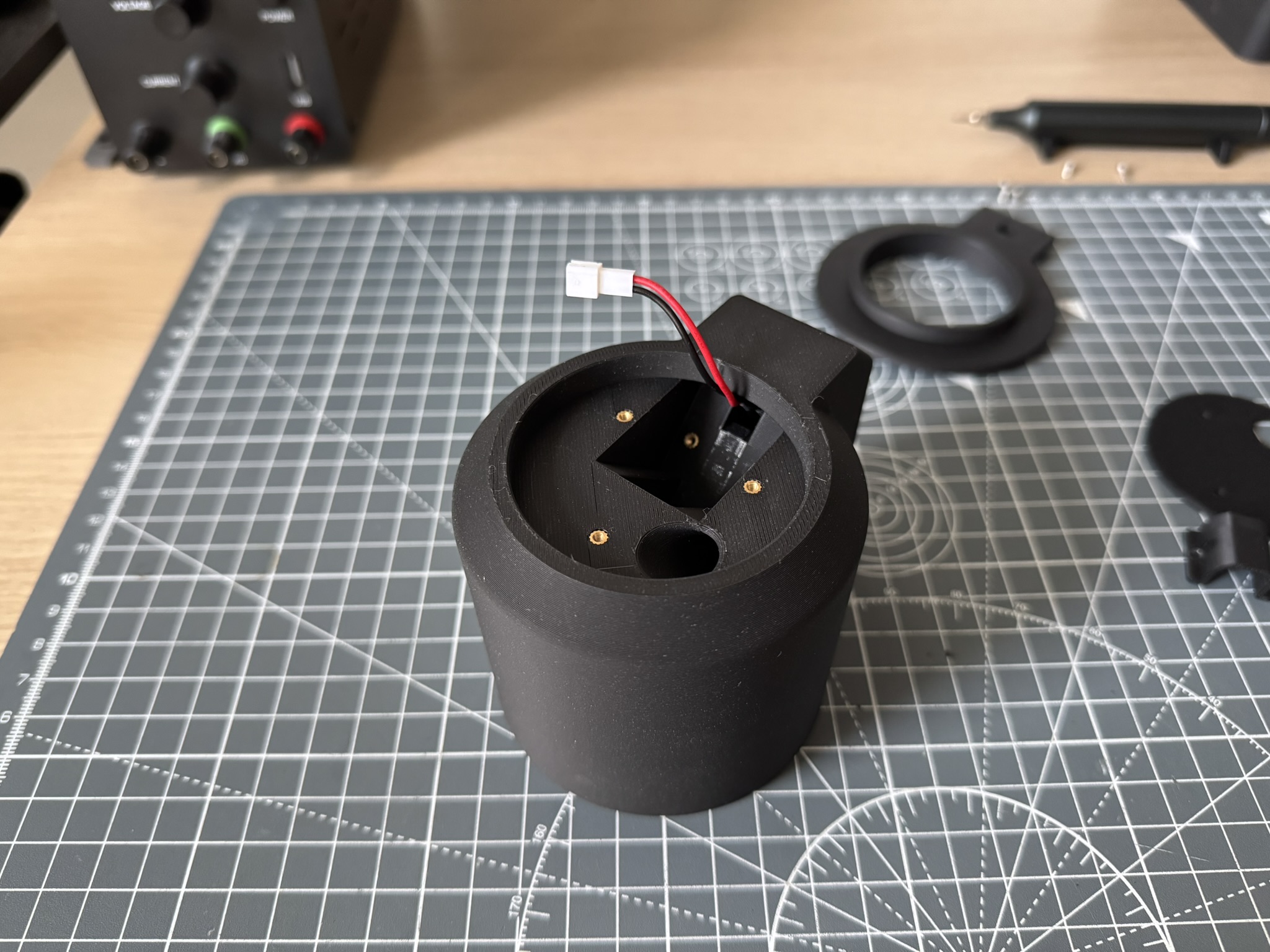

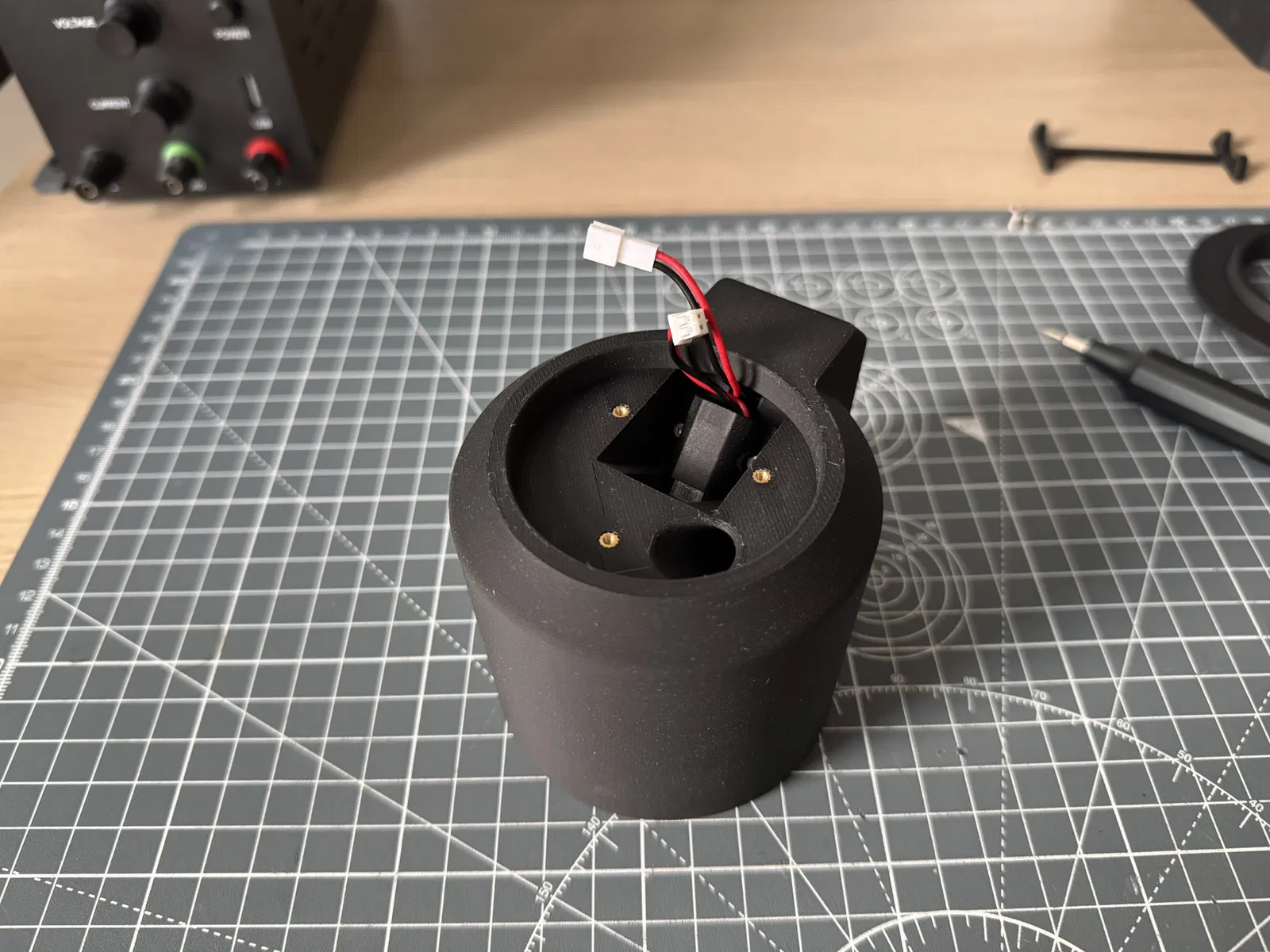

5. Đặt hộp pin vào khe, cho đầu nối đi qua lỗ ở dưới đáy (có thể cần dùng kềm/nhíp).

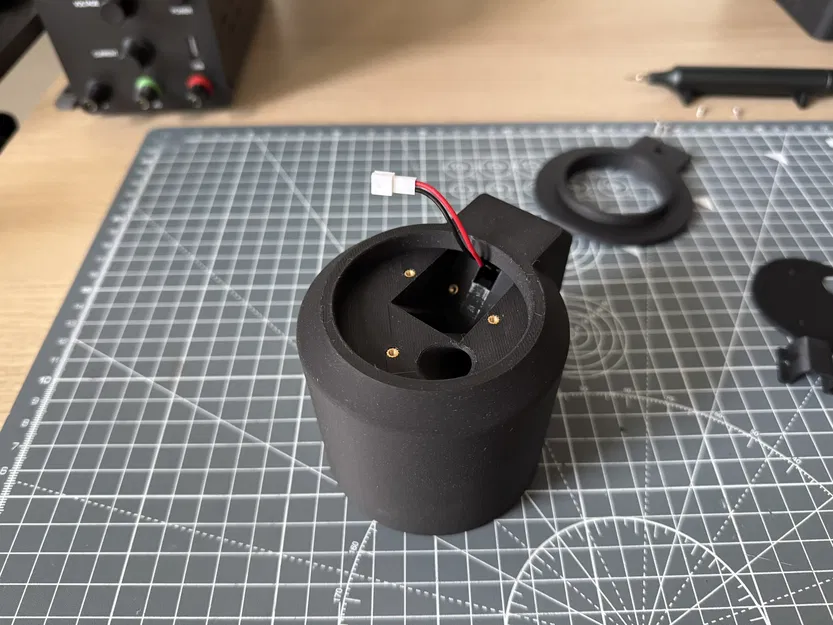

6. Luồn động cơ qua lỗ vào vị trí, tiếp theo là Kẹp Động cơ. Đảm bảo cái gờ nhỏ của kẹp nằm ở phía sau động cơ, cái này để tránh nó trượt ra.
7. Vặn chặt kẹp bằng ốc, ở bước này bồ có thể chỉnh góc trục động cơ khi siết ốc để đảm bảo trục vuông góc với mặt trong của phễu.

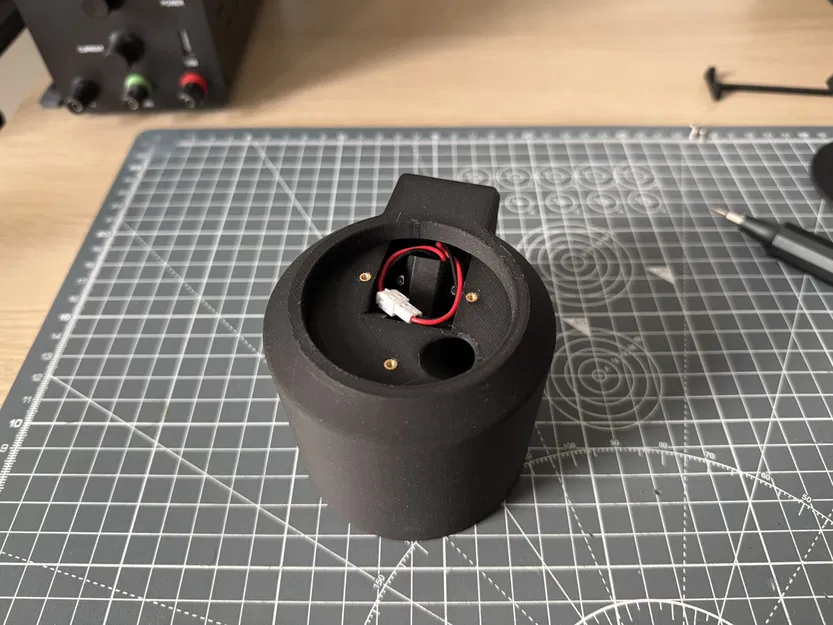

8. Cắm động cơ vào hộp pin và thử xem nó hoạt động với công tắc chưa.
9. Vặn chặt Nắp Dưới bằng ốc để che phần bên trong.

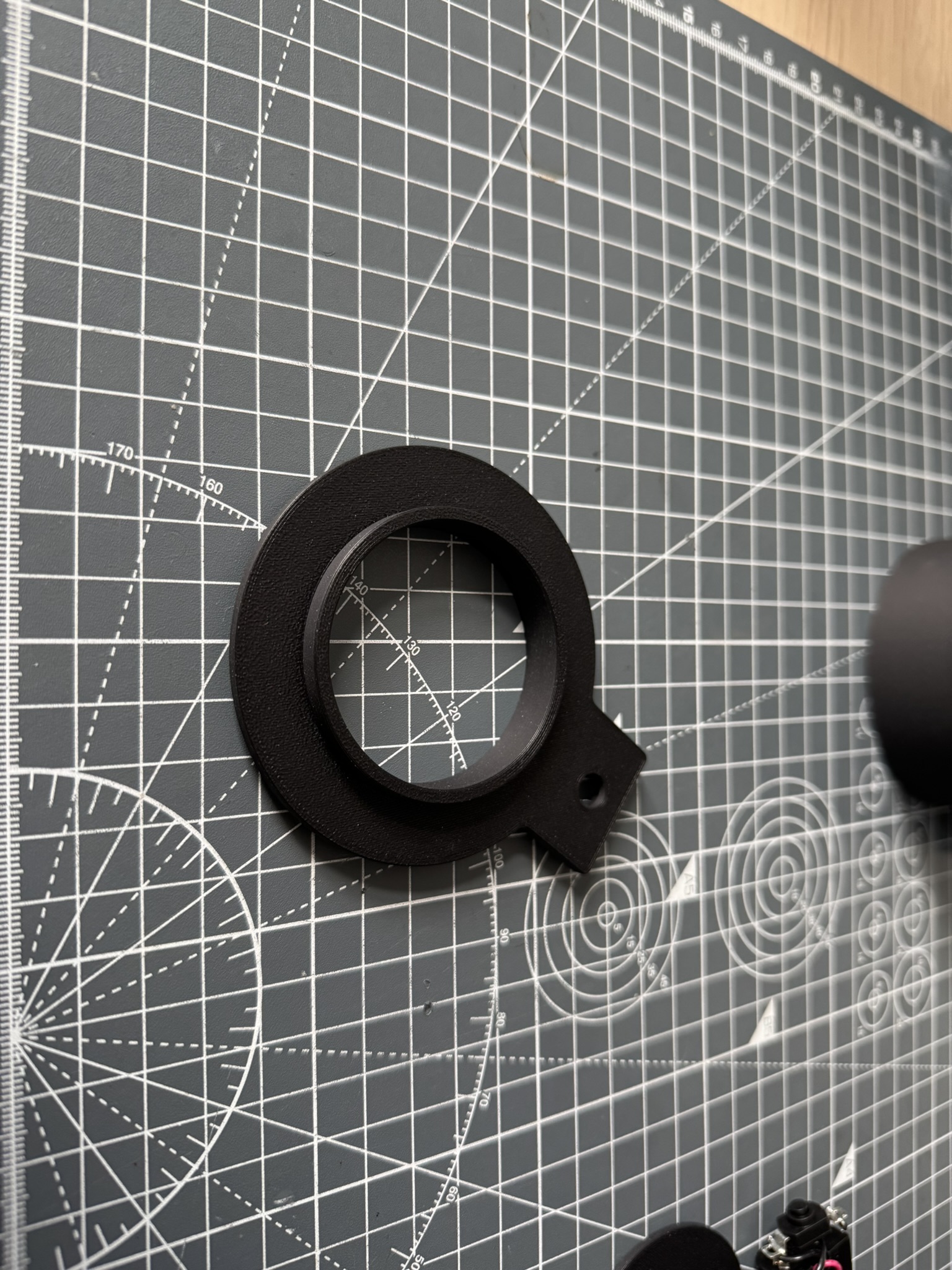

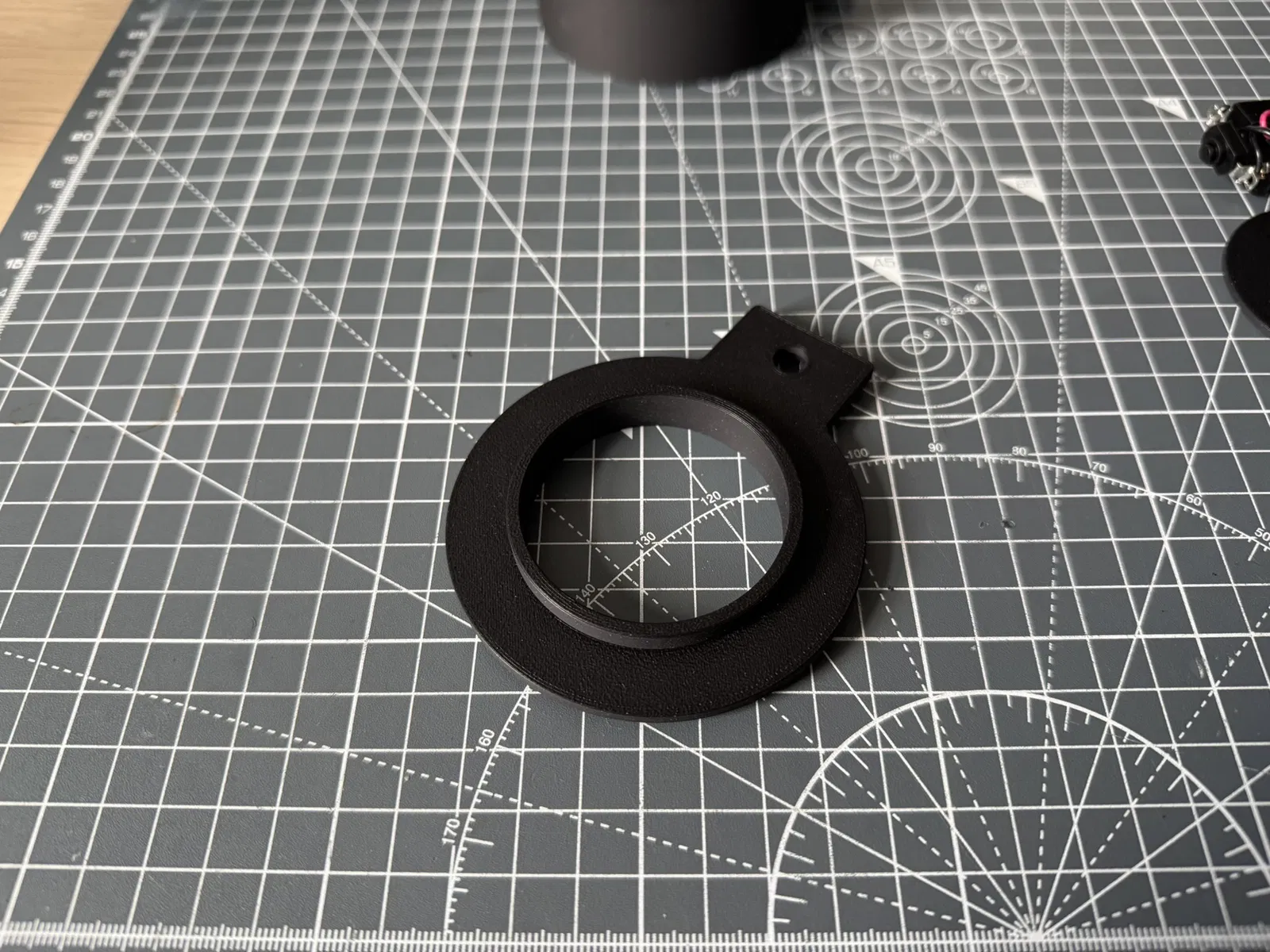

10. Nếu dùng ống thổi, gắn các bộ phận Nắp và Vòng Ống Thổi bằng cách ép chặt (hoặc dùng keo CA nếu cần).
11. Gắn Đĩa Feeder vào trục động cơ bằng cách ép chặt.
12. Gắn nút nhấn vào Nắp qua lỗ của nó bằng cách ép chặt.

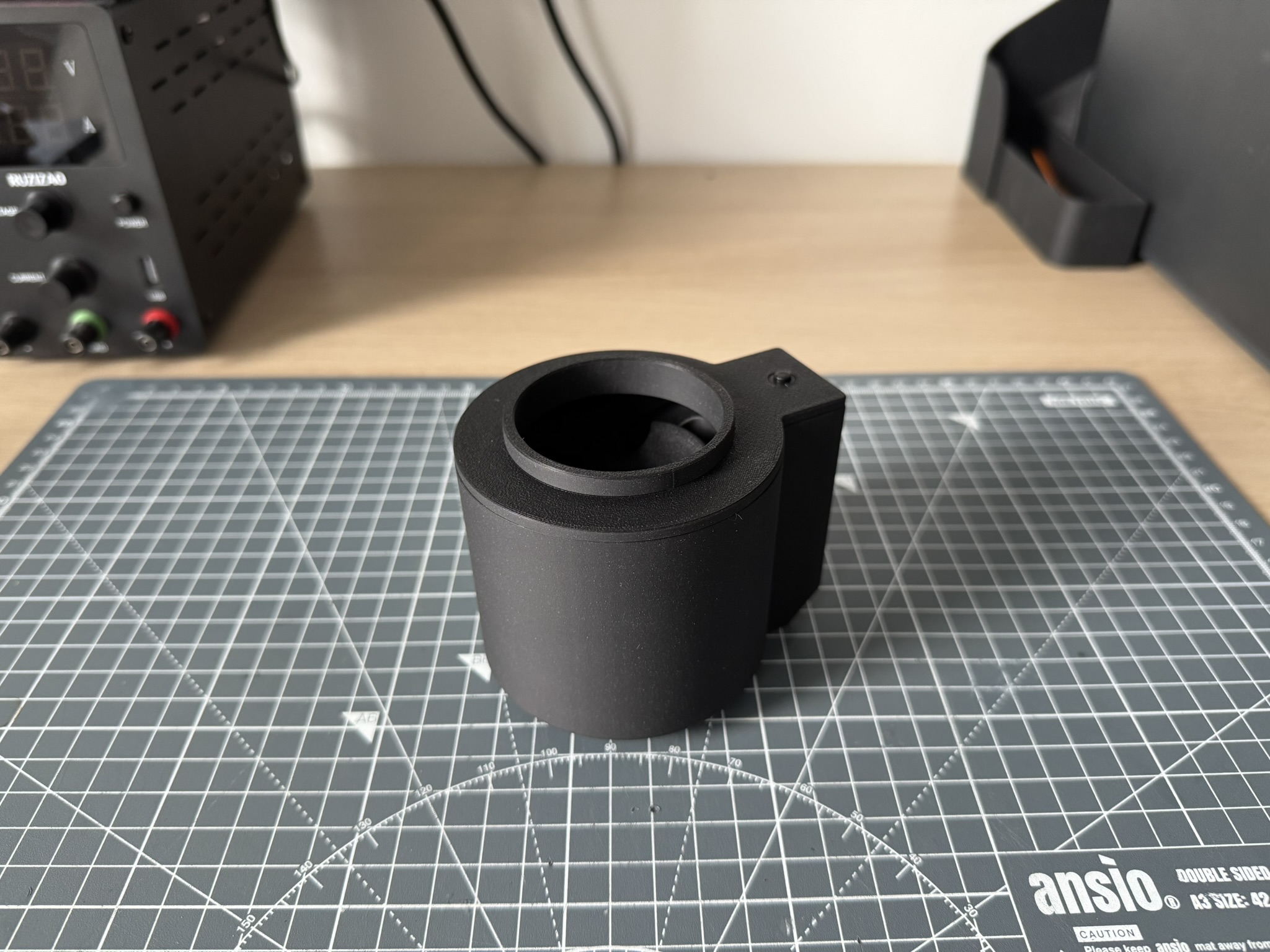

13. Gắn nắp lên phễu bằng cách ép chặt.

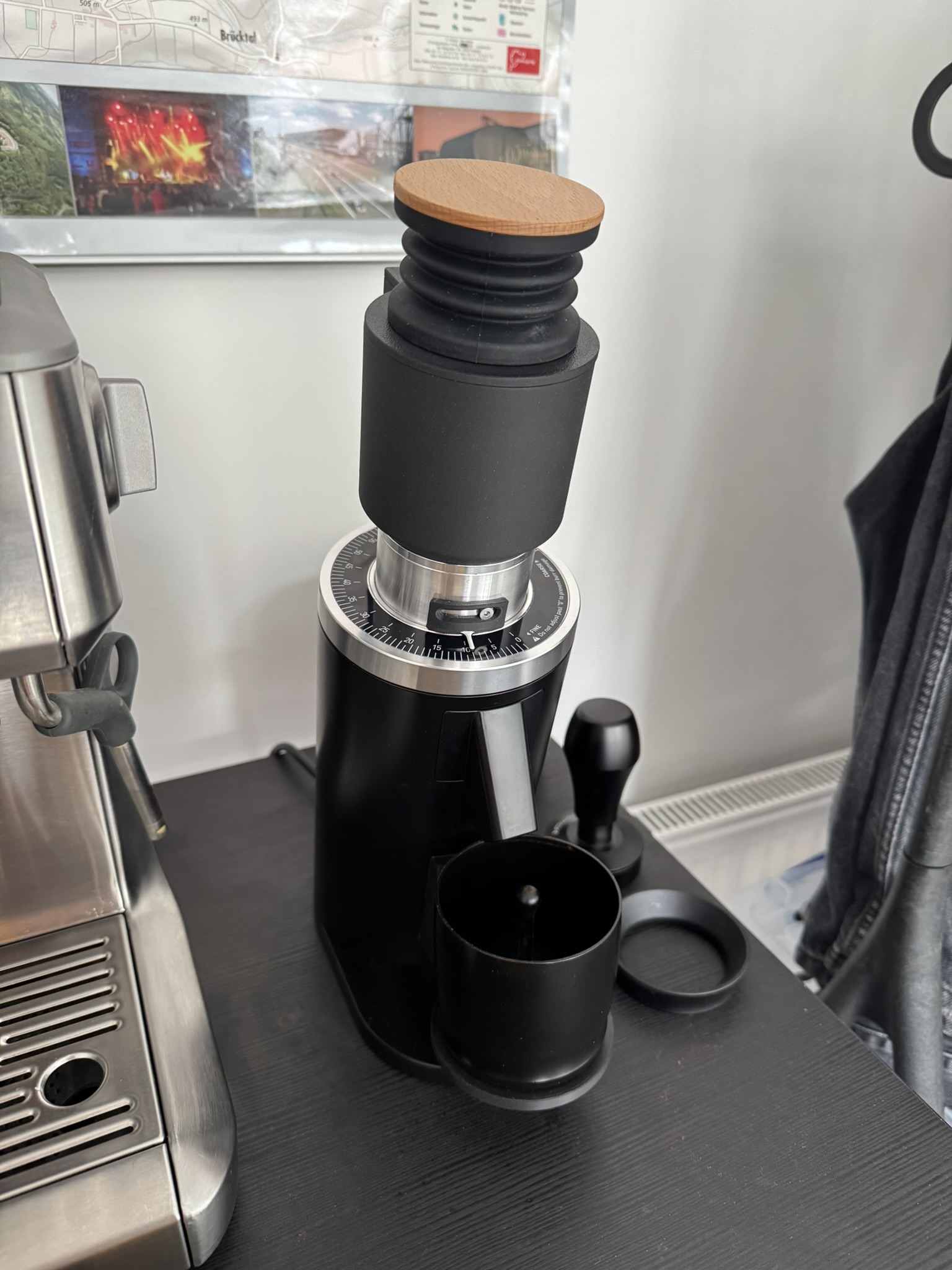

14. Gắn vào phễu máy xay cà phê bằng cách ép chặt (có thể hơi cứng tùy theo máy in của bồ).
