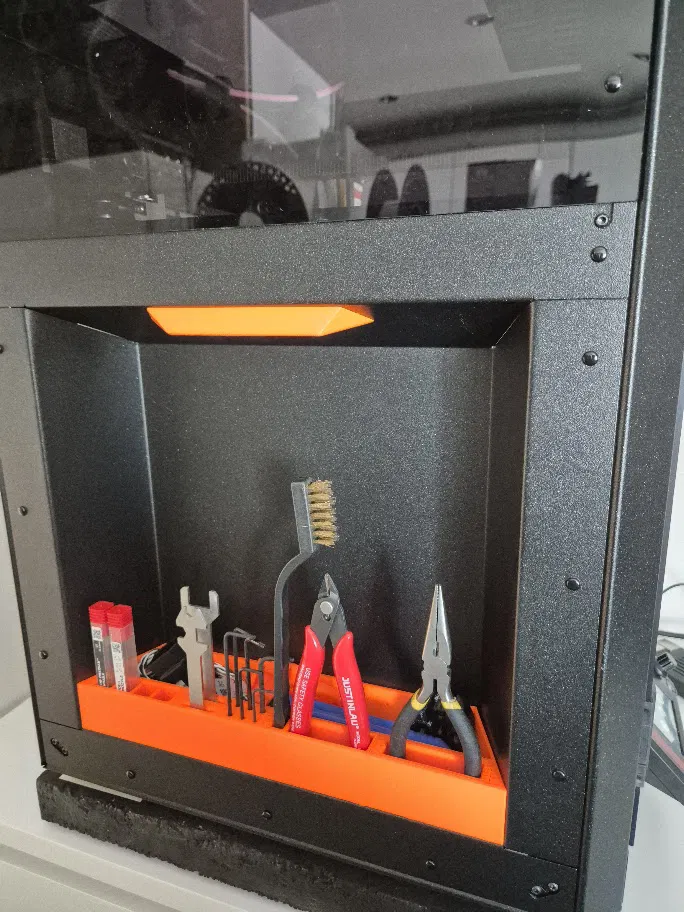

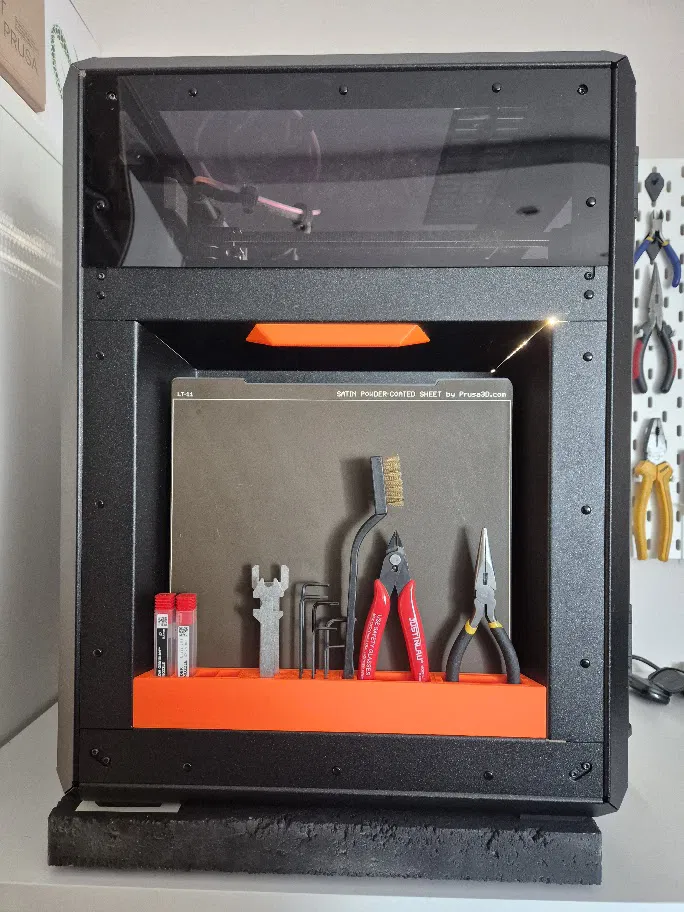

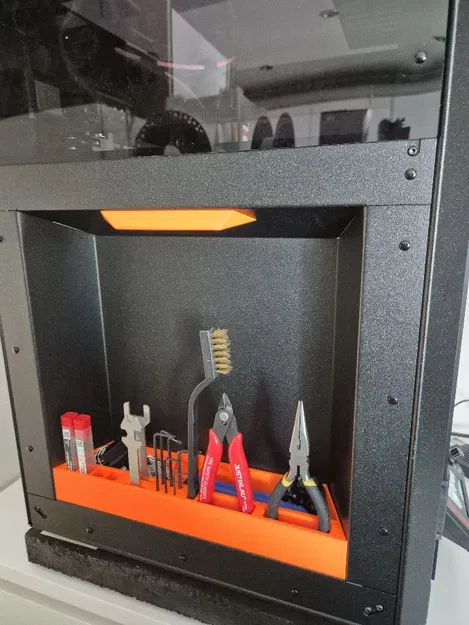

Hộp Đựng Bên Hông Module Hóa Cho Prusa CORE One

Không phải ai cũng có bộ công cụ giống nhau - và bộ công cụ cũng có thể thay đổi theo thời gian. Đó là lý do tại sao tôi đã thiết kế lại mô hình gốc thành một hệ thống module cho phép bạn giữ những gì bạn cần và chỉ thay thế các phân đoạn đã thay đổi.

In Khung

Khung khá lớn, vì vậy nó phải được đặt chính xác trên mâm in. Mâm in cần phải sạch 100%, đặc biệt là ở các cạnh nơi bạn thường làm bẩn bằng ngón tay, nếu không mô hình sẽ bị bong ra. Tôi đã thêm một vài "tai chuột" và "chân chống" để cải thiện độ bám,

Hướng dẫn thiết kế Module

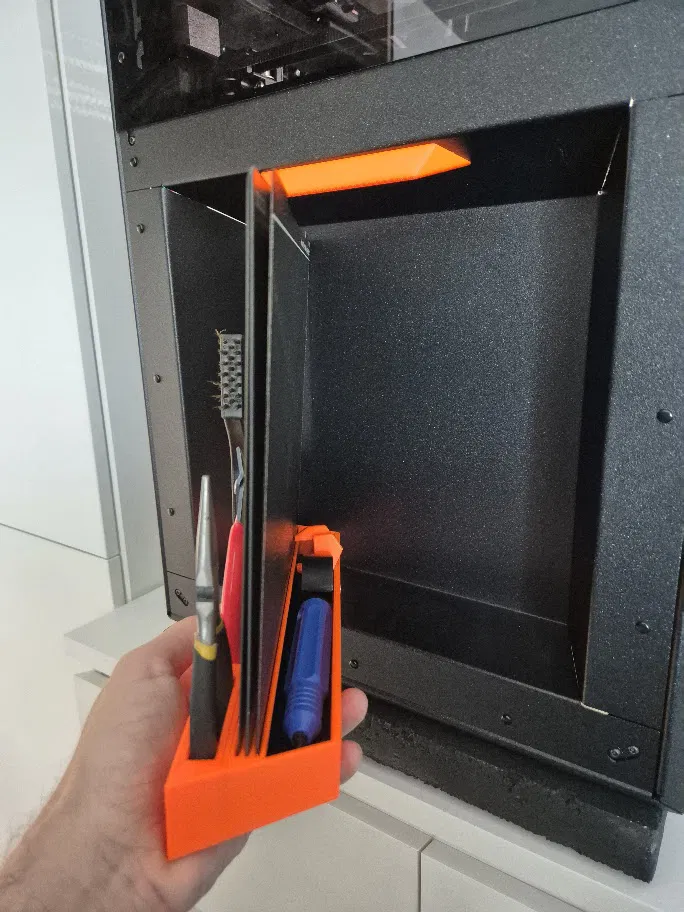

• Khung có các lỗ đẩy 10mm để dễ dàng tháo lắp module.
• Tường ngoài của module nên được thiết kế với dung sai -0.15mm mỗi mặt, cho tổng khoảng hở 0.3mm. Điều này sẽ tính đến sự không nhất quán trong quá trình đùn nhựa và các lỗi in ngang phổ biến.
• Mỗi cạnh dọc trong số bốn cạnh nên có bo góc 1mm để ngăn ngừa sự hình thành các chỗ phồng ở các góc nhọn.
• Thêm vát cạnh 1mm ở các cạnh dưới, để dễ lắp ráp.
• Không vát cạnh ở các cạnh trên.
• Các module nên được lắp vào bằng lực ấn mạnh và vừa khít. Nếu lắp quá chặt hoặc quá lỏng, hãy kiểm tra đường kính sợi nhựa và hiệu chuẩn máy in của bạn.

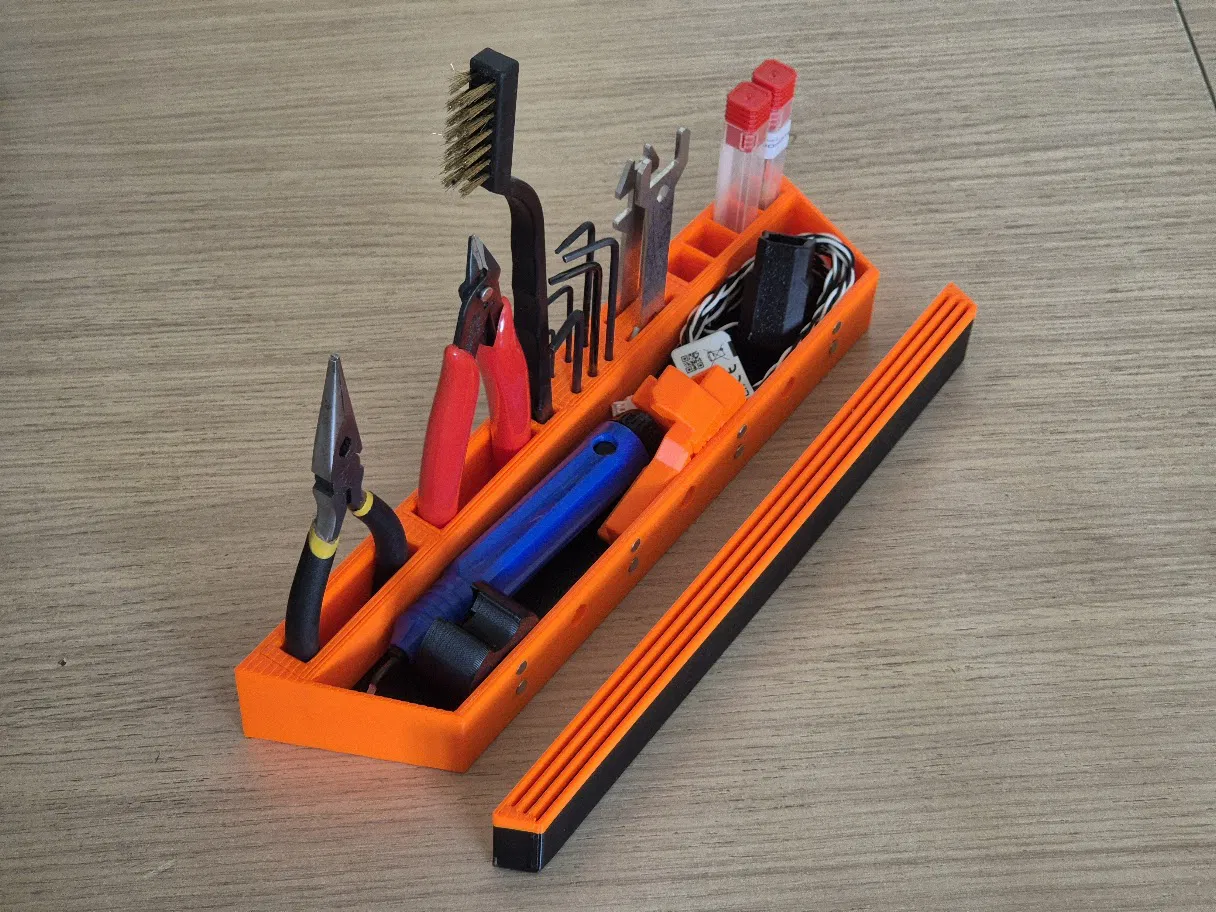

Hàng 1

Hàng đầu tiên và dài nhất bao gồm 4 ngăn:

• Mỗi ngăn rộng 68 mm và sâu 17 mm.
• Chiều cao phía trước là 30.7mm, chiều cao phía sau là 29mm, tạo ra độ nghiêng 5.8°.

Mỗi ngăn có thể chứa một hoặc nhiều module tùy theo nhu cầu của bạn.

Hiện tại tôi đã thiết kế:

• Các module rộng nguyên (68 mm)
  • Module kềm Prusa
  • Bàn chải dây đồng + Kéo cắt sợi nhựa
  • Module 4 đầu phun
• Các module rộng một nửa (34 mm).
  • Hai cờ lê Prusa
  • Bộ lục giác + Torx 6 chi tiết

Hàng 2

Ban đầu được thiết kế để chứa 3 tấm in, hàng này chứa một ngăn dài duy nhất mà bạn có thể tùy chọn thay thế bằng một đế phẳng ở giữa được in bằng vật liệu FLEX, mở rộng không gian lưu trữ cho các bộ phận nhỏ và dụng cụ như tua vít, gia tốc kế, dao gọt v.v.

Lựa chọn A

• Giá đỡ 3 tấm in

Lựa chọn B

• Đế phẳng được in bằng FLEX để ngăn tiếng lạch cạch của dụng cụ. In mặt tấm kết cấu úp xuống.

Hàng 3

Hàng thứ ba cũng là một ngăn duy nhất với đế nghiêng. Bạn nên in "Đế phẳng" để cung cấp một ngăn có đế phẳng cho các dụng cụ. In bằng FLEX úp xuống, trên tấm kết cấu.
