Bản Mod Ngăn Kéo Prusa CORE One

Cập nhật ở cuối mô tả

GIỚI THIỆU:

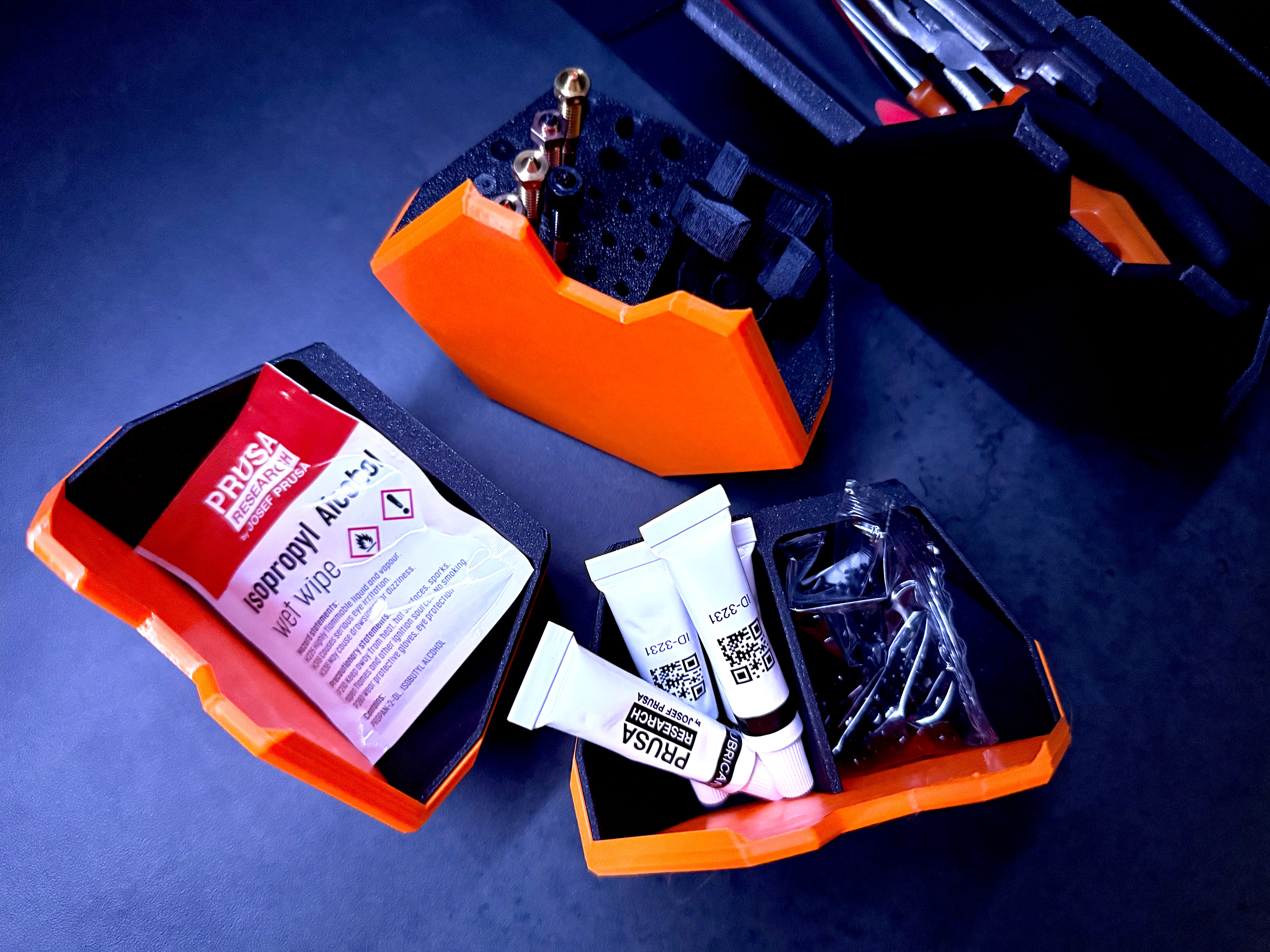

Bản mod này cho phép lưu trữ nhiều công cụ và các bộ phận nhỏ (vít, insert, phụ tùng thay thế, đầu phun... hoặc bất cứ thứ gì bạn muốn!) cho những ai muốn có mọi thứ bên cạnh khi in với chiếc Prusa CORE One mới toanh của họ.

Tôi chọn hình lục giác vì đó là hình tốt nhất, và tôi muốn tạo ra những hình dạng phẳng và kín đáo nhất có thể.

/!\ Không có ray trượt, mọi thứ được giữ cố định nhờ nam châm, vì vậy hãy cẩn thận khi lấy ngăn kéo ra và đừng làm đổ mọi thứ. /!\

CÁC TÙY CHỌN:

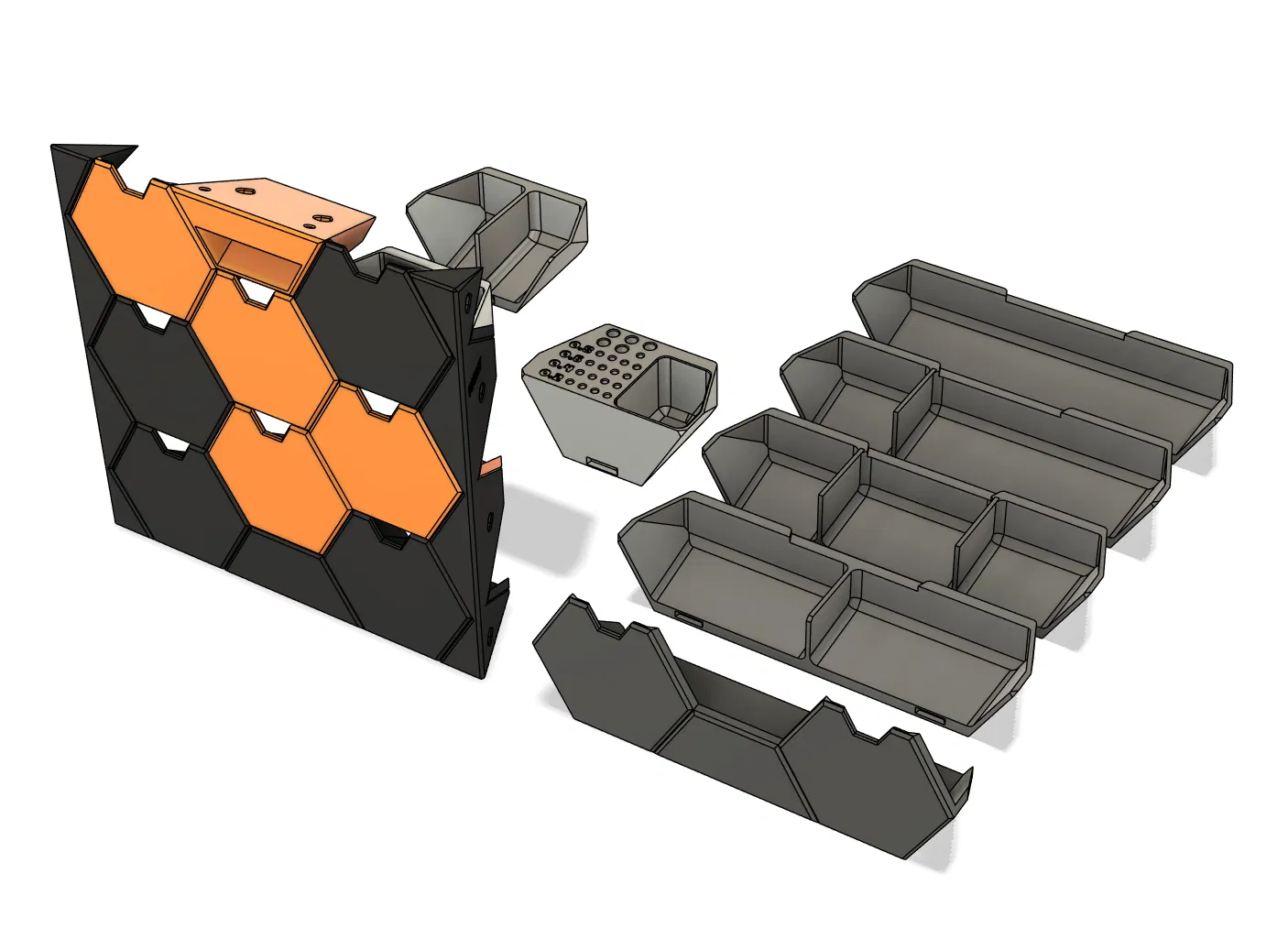

Trong số các tệp tôi cung cấp, tôi đã bao gồm một số tùy chọn:

• Ngăn kéo:
  • Insert A:
    • Insert đơn
    • Insert đôi

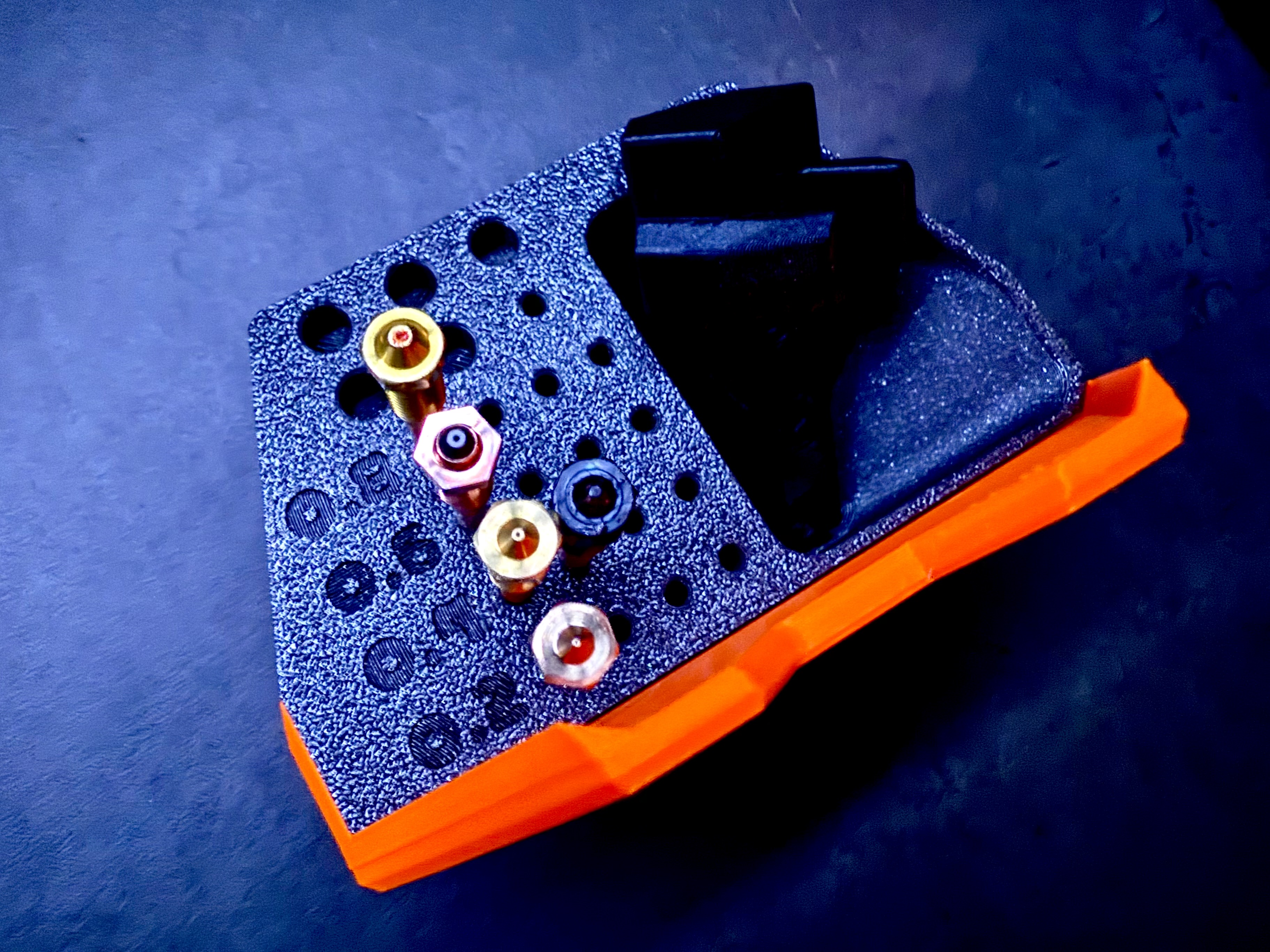

    • Insert đầu phun (có thể chứa tới 16 đầu phun, một bộ chuyển đổi, 5 đầu phun V6 và công cụ thay nhanh)
    • Tệp STEP để tự tạo
• Hàng dưới cùng:
  • Ngăn kéo ba
    • 4 loại insert B để lựa chọn (đơn, đôi 1, đôi 2 và ba)
    • Tệp STEP để tự tạo insert
  • 2 ngăn kéo đơn + ngăn kéo ẩn không có khe cắt

PHẦN CỨNG cần thiết:

Đối với bản mod này, bạn sẽ cần:

• 20 viên nam châm 10x5mm
• 9 con vít M3x10mm để gắn các insert vào ngăn kéo
• Băng keo điện (tùy chọn): dán phía sau các insert của ngăn kéo, có thể ngăn chúng bị trượt xuống

NỘI DUNG:

Đây là các thành phần khác nhau bạn sẽ cần in tùy thuộc vào lựa chọn của mình:

• Giá đỡ bên trái
• Giá đỡ bên phải
• Tay nắm
• Ngăn kéo
  • 6x Ngăn kéo nếu bạn chọn Ngăn kéo ba ở hàng dưới cùng
  • 8x Ngăn kéo nếu bạn chỉ muốn sử dụng ngăn kéo đơn
• Các Insert: Số lượng tùy theo ngăn kéo

IN VÀ CHẤT LIỆU:

Chất liệu nào cũng được, hãy chọn màu yêu thích của bạn và đừng ngần ngại tùy chỉnh lớp đầu tiên của ngăn kéo để tạo ra những thiết kế đẹp mắt!

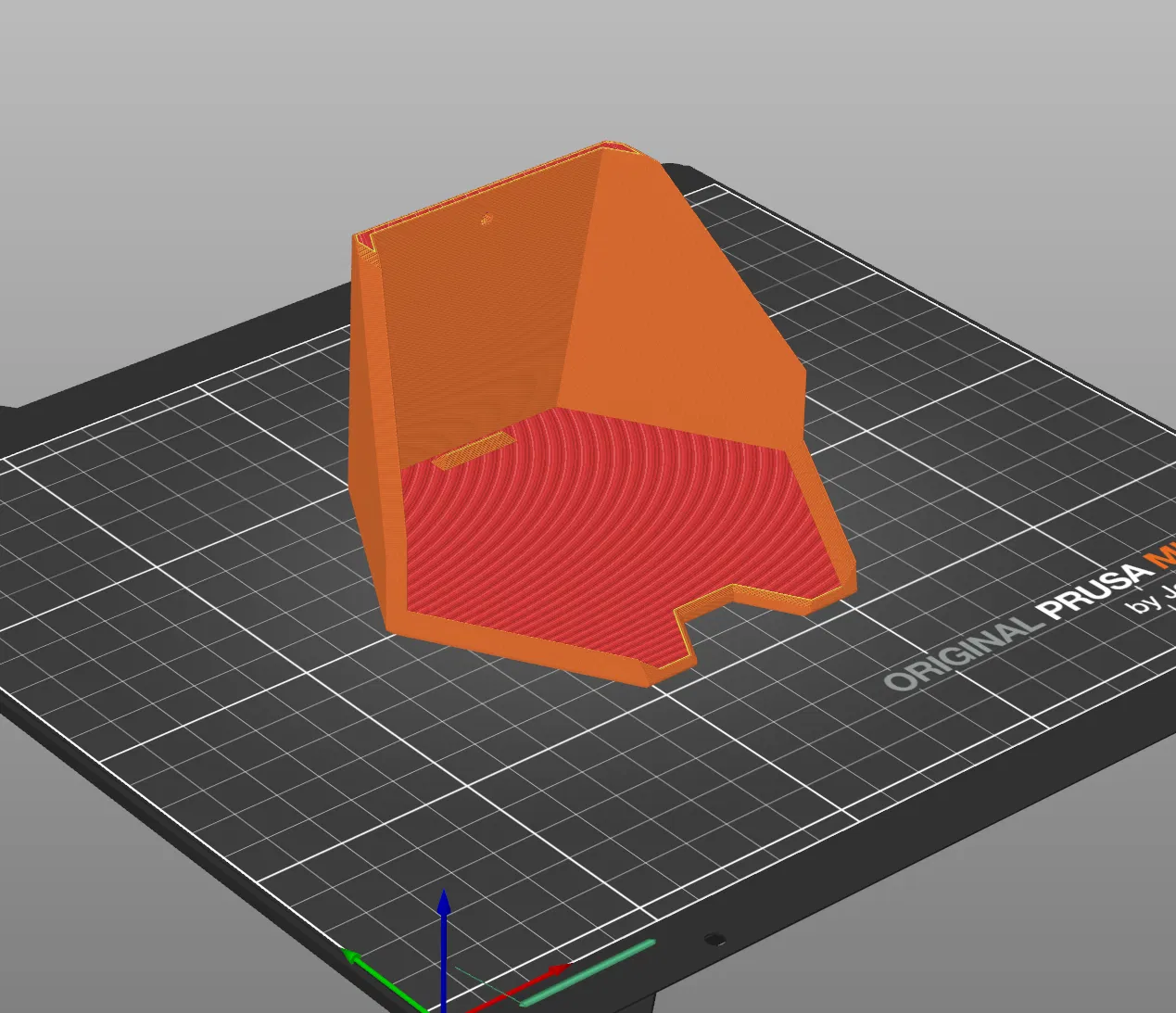

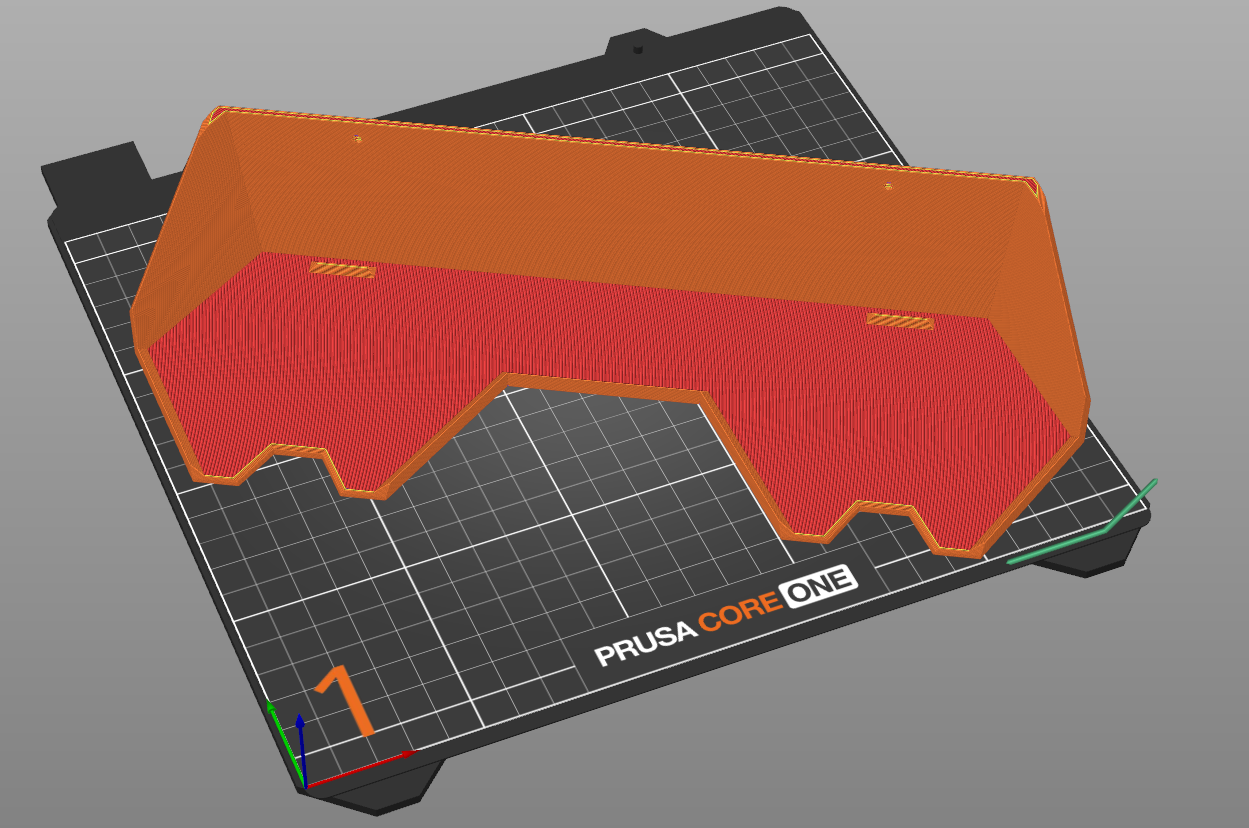

Mọi bộ phận đã ở đúng hướng để in, chỉ cần nhập vào và in!

LẮP RÁP

Đây là các bước để lắp ráp bản mod. Mặc dù không có gì phức tạp, tôi sẽ trình bày chi tiết từng bước để giải thích một số điểm.

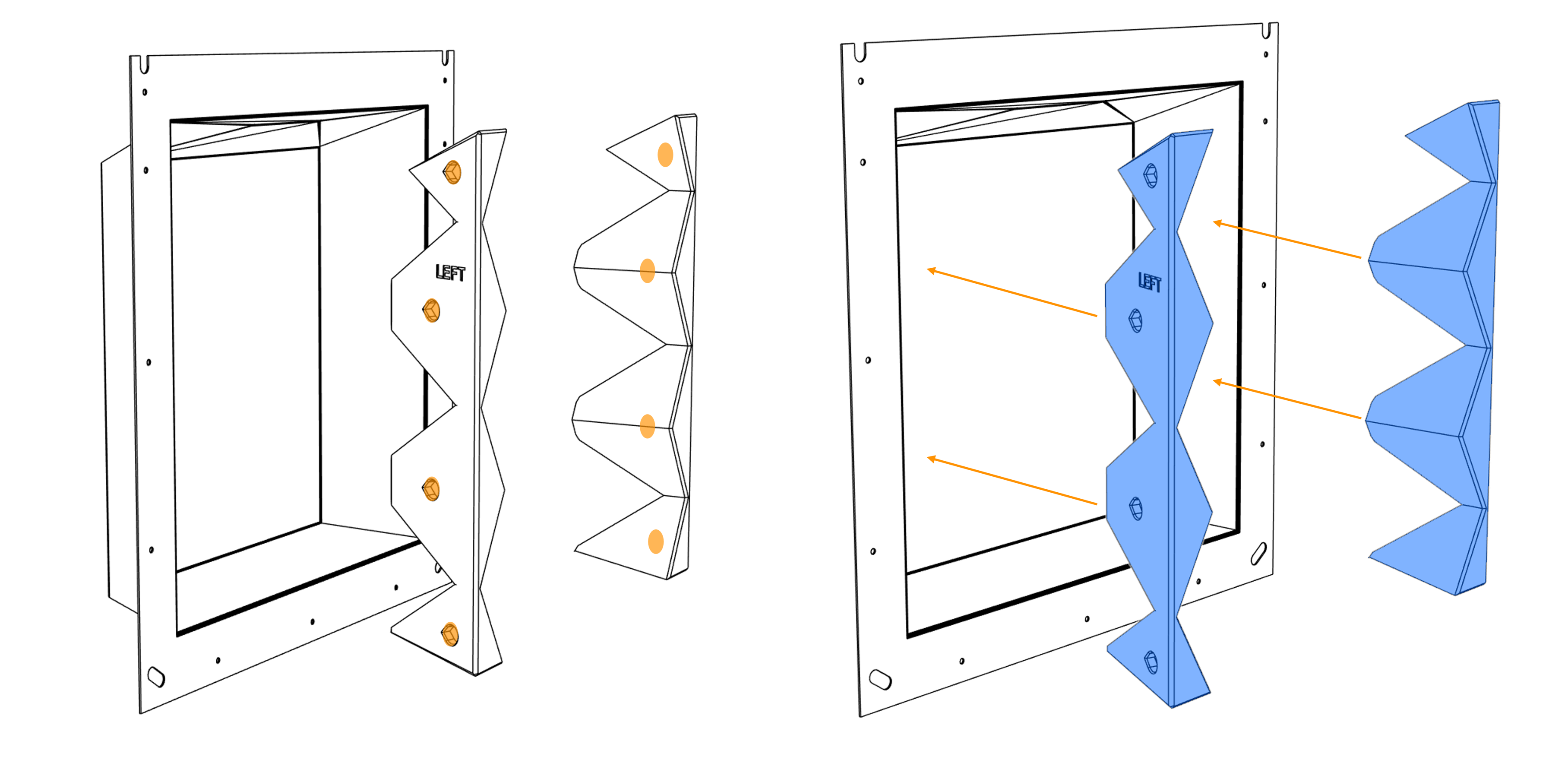

Giá đỡ bên trái và bên phải:

Tôi khuyên bạn nên đặt ít nhất 2 nam châm/giá đỡ, nhưng tôi đã tính toán tới 4 nam châm 10x5 cho mỗi giá đỡ.

Tay nắm:

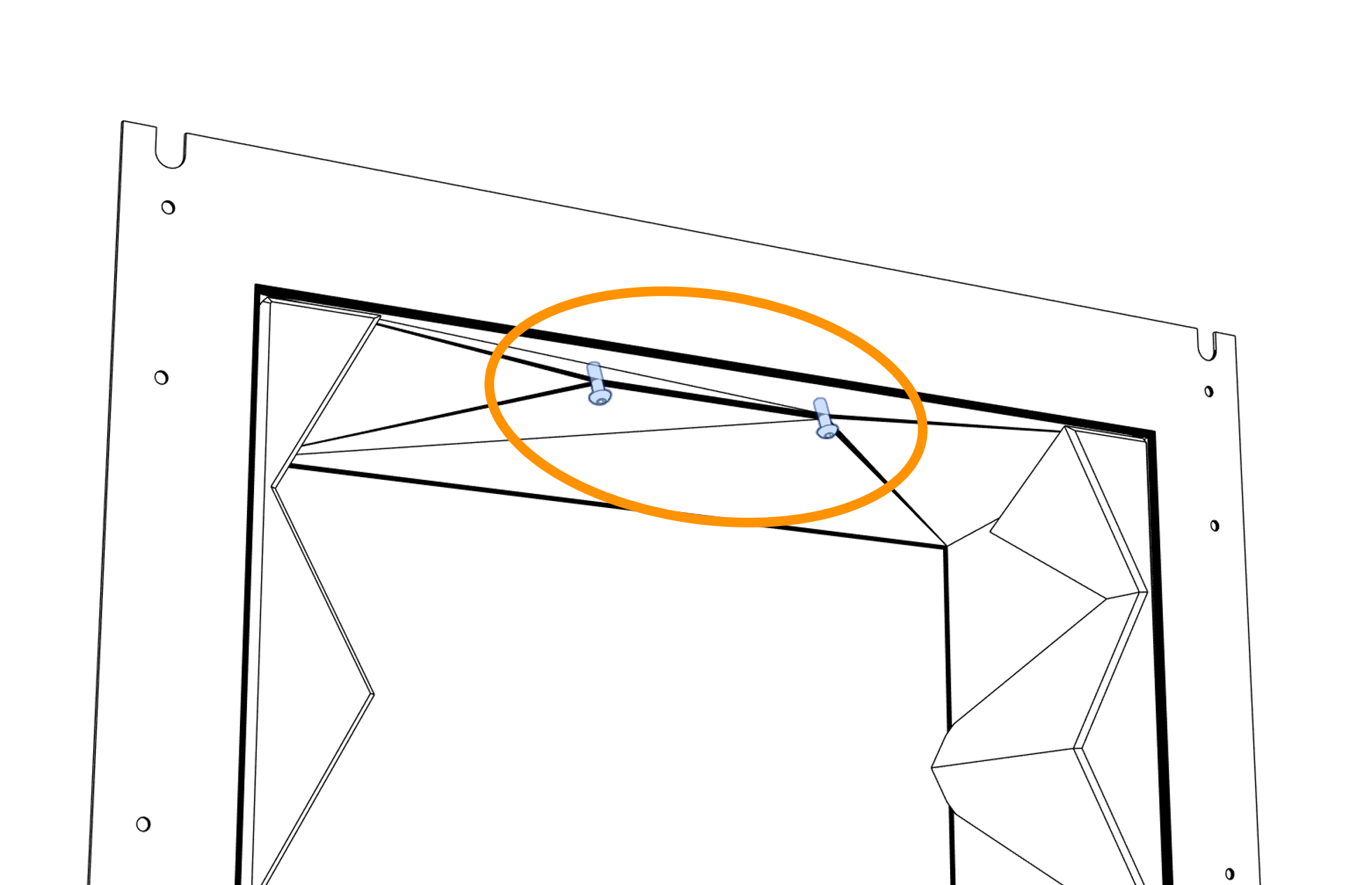

Sau khi tháo tay nắm nguyên bản, hãy gắn lại các vít nguyên bản và để chúng nhô ra 4-5mm.

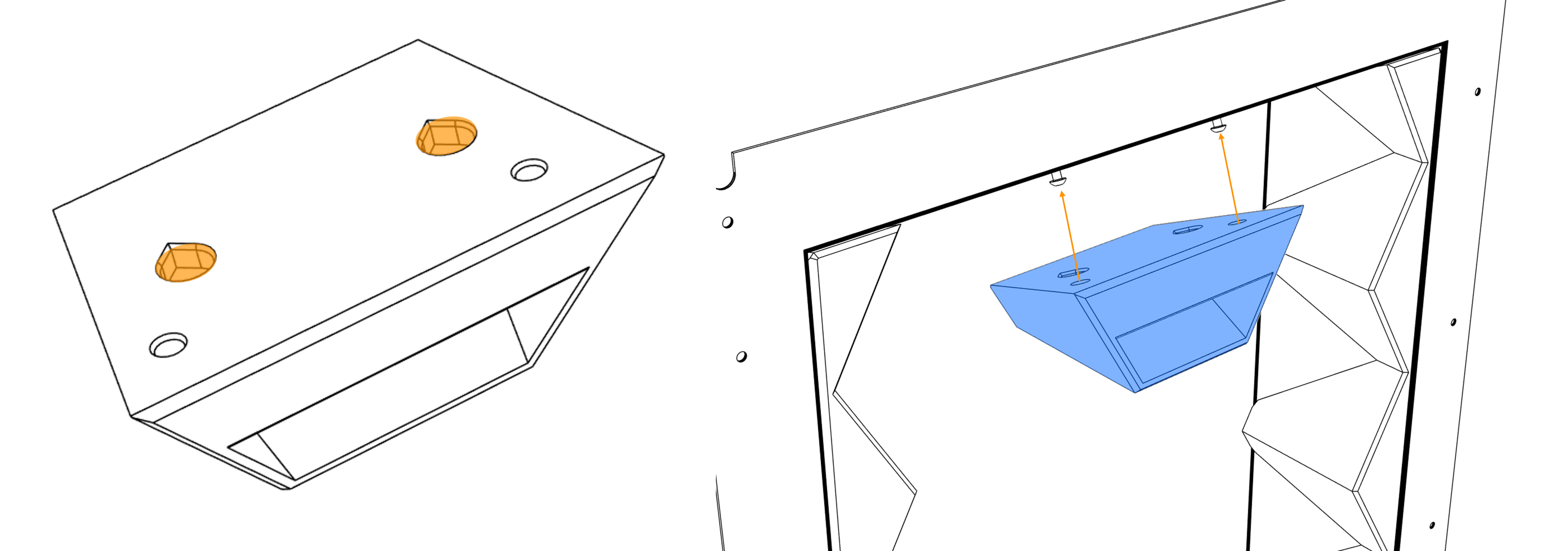

Gắn 2 nam châm vào tay nắm và đặt nó lên các vít để nó không bị di chuyển.

Lựa chọn ngăn kéo:

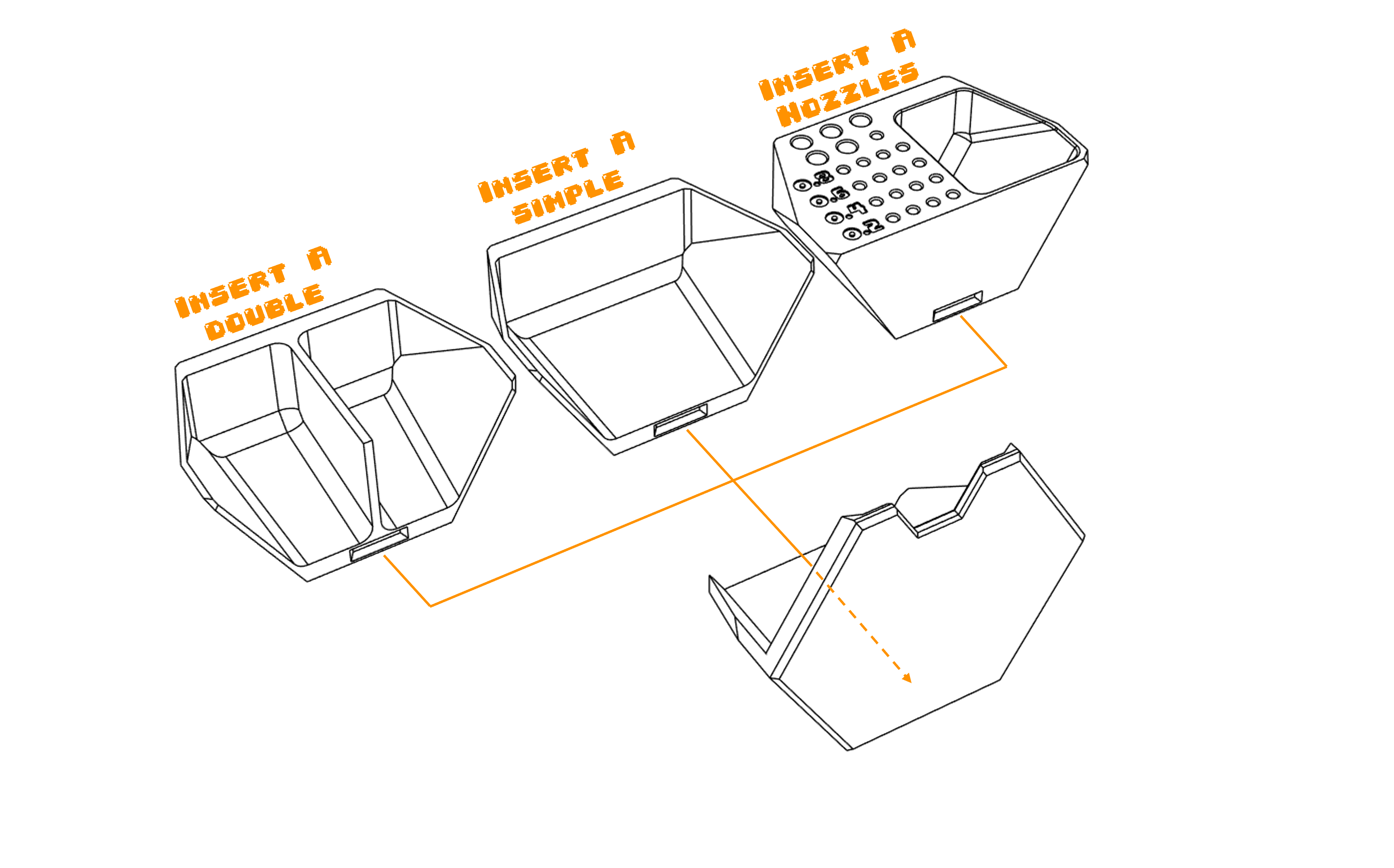

Đối với ngăn kéo đầu tiên, hãy chọn một trong 3 loại insert có sẵn:

/!\ Insert đầu phun không thể đặt ở hàng trên cùng vì đầu phun sẽ cạ vào tấm kim loại /!\

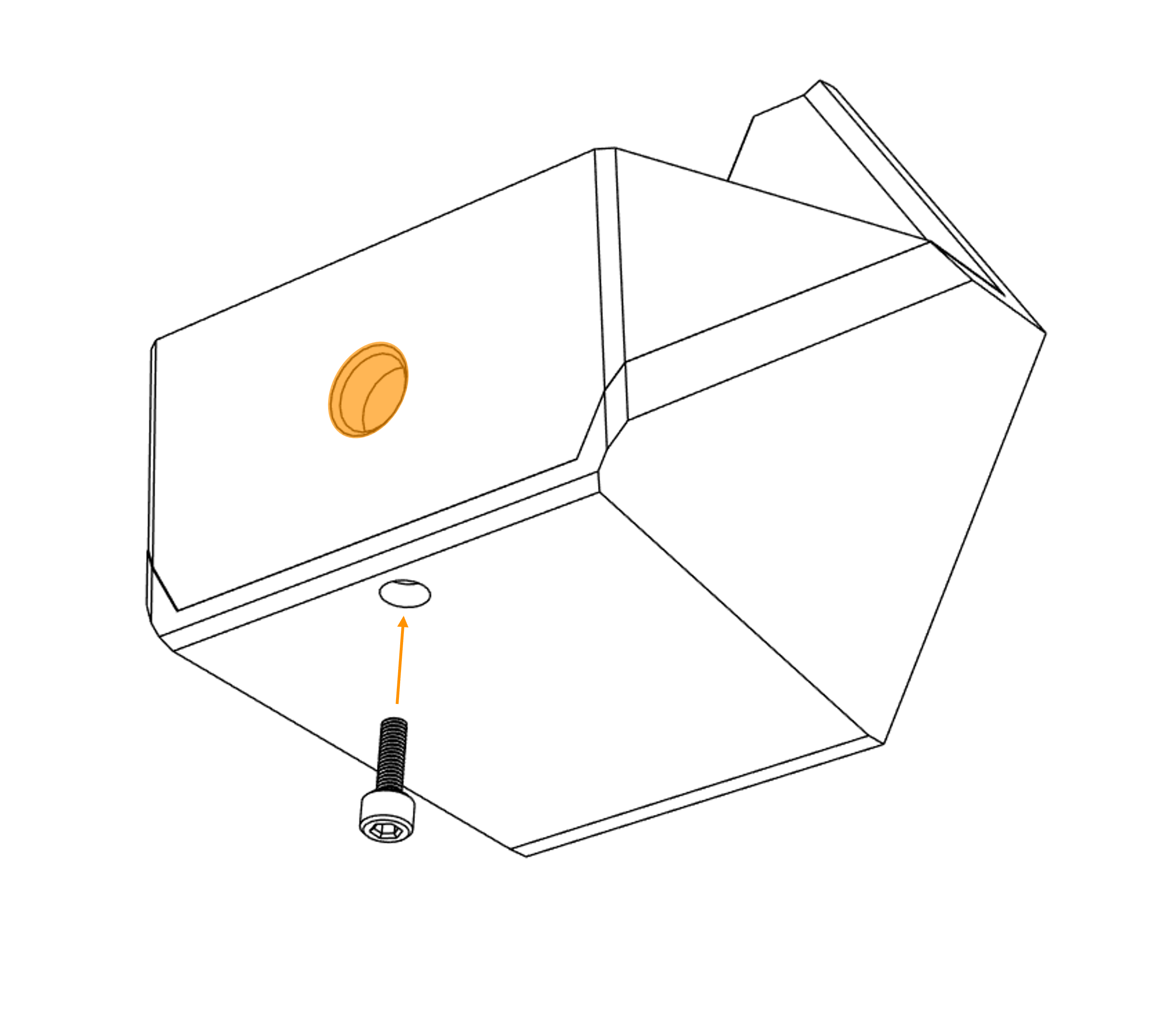

Vặn insert bằng vít M3x10 và đặt nam châm (bạn có thể dán nó vào):

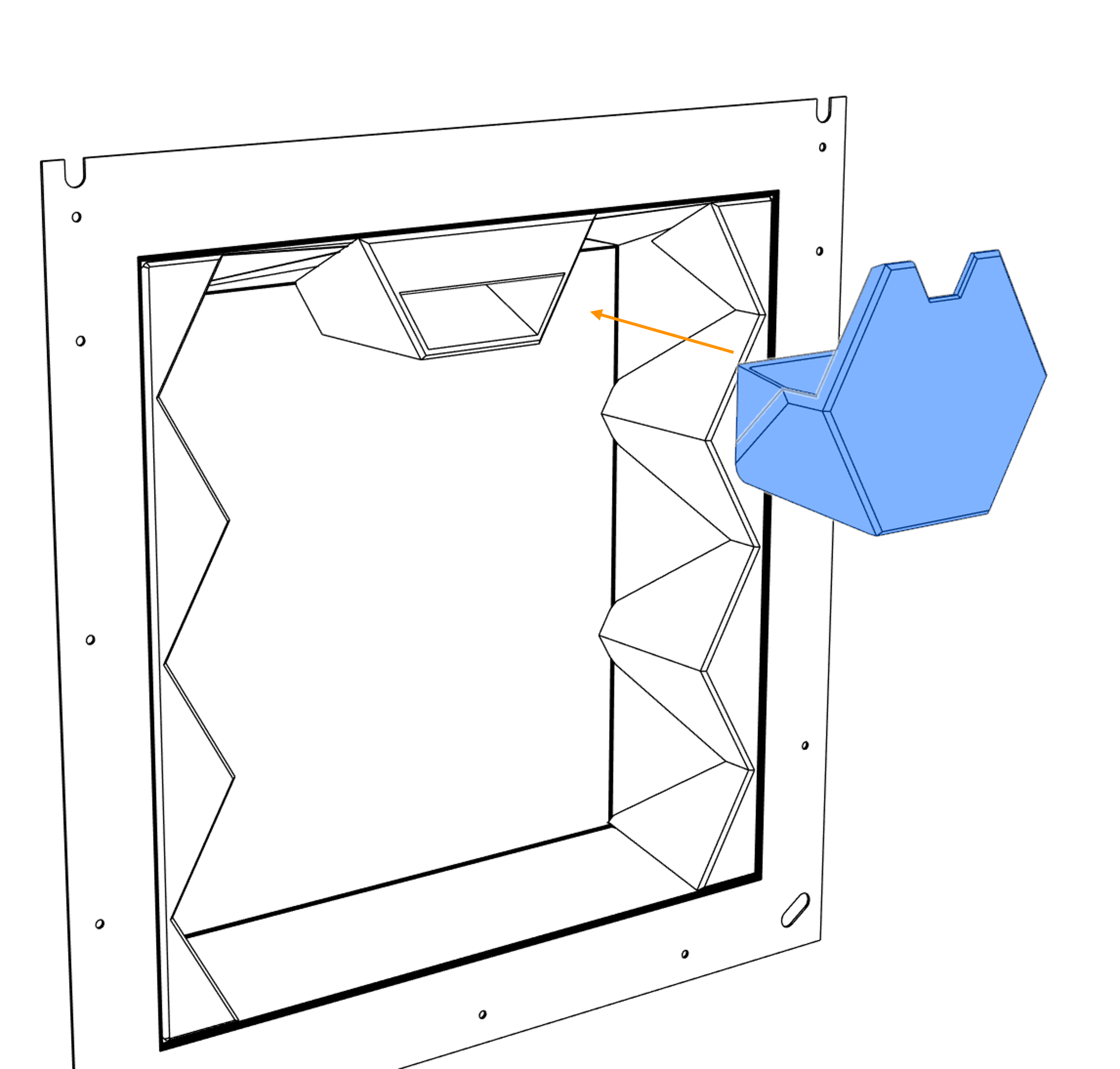

Đặt nó lên tấm:

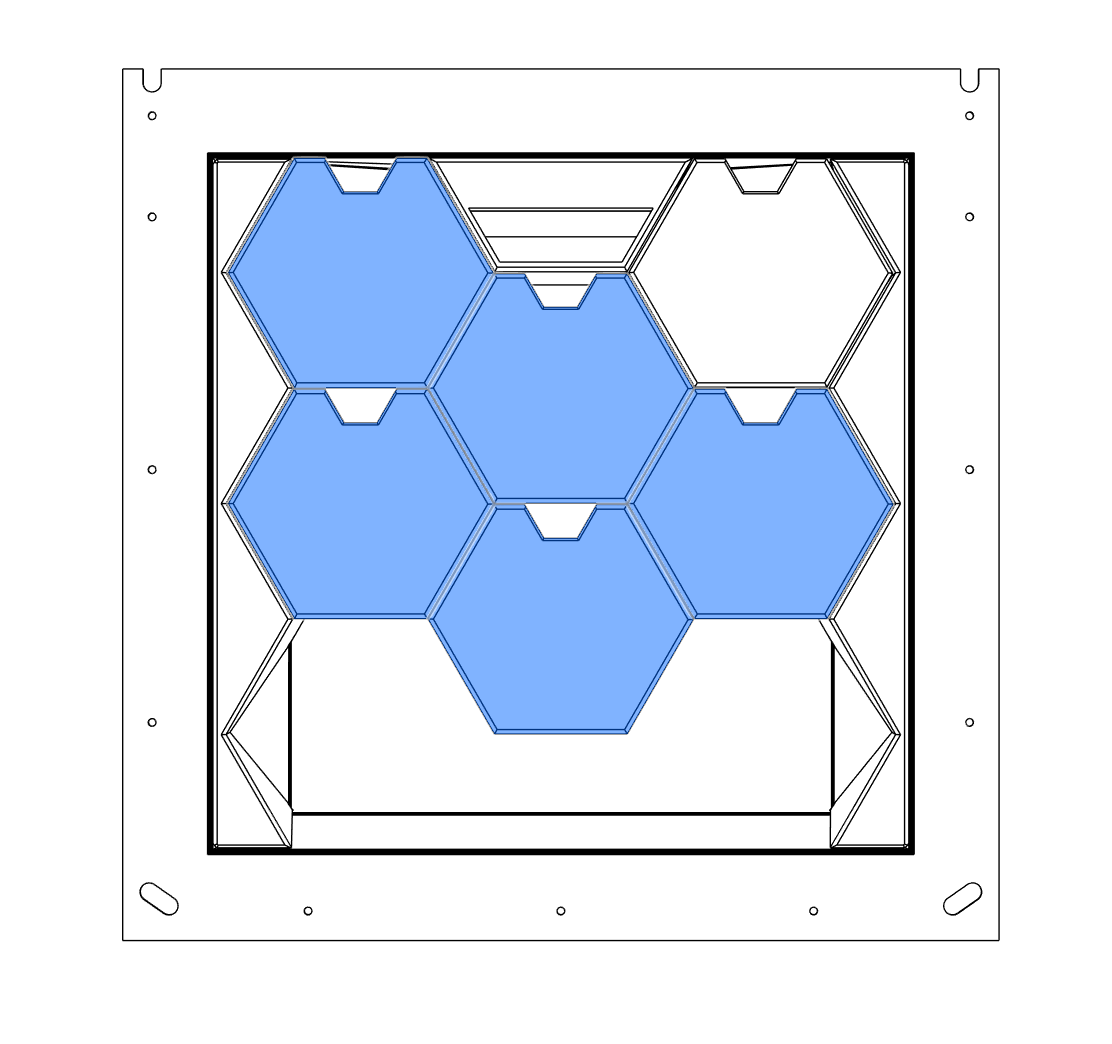

Lặp lại các bước tương tự cho 5 ngăn kéo phía trên khác:

Hàng dưới cùng:

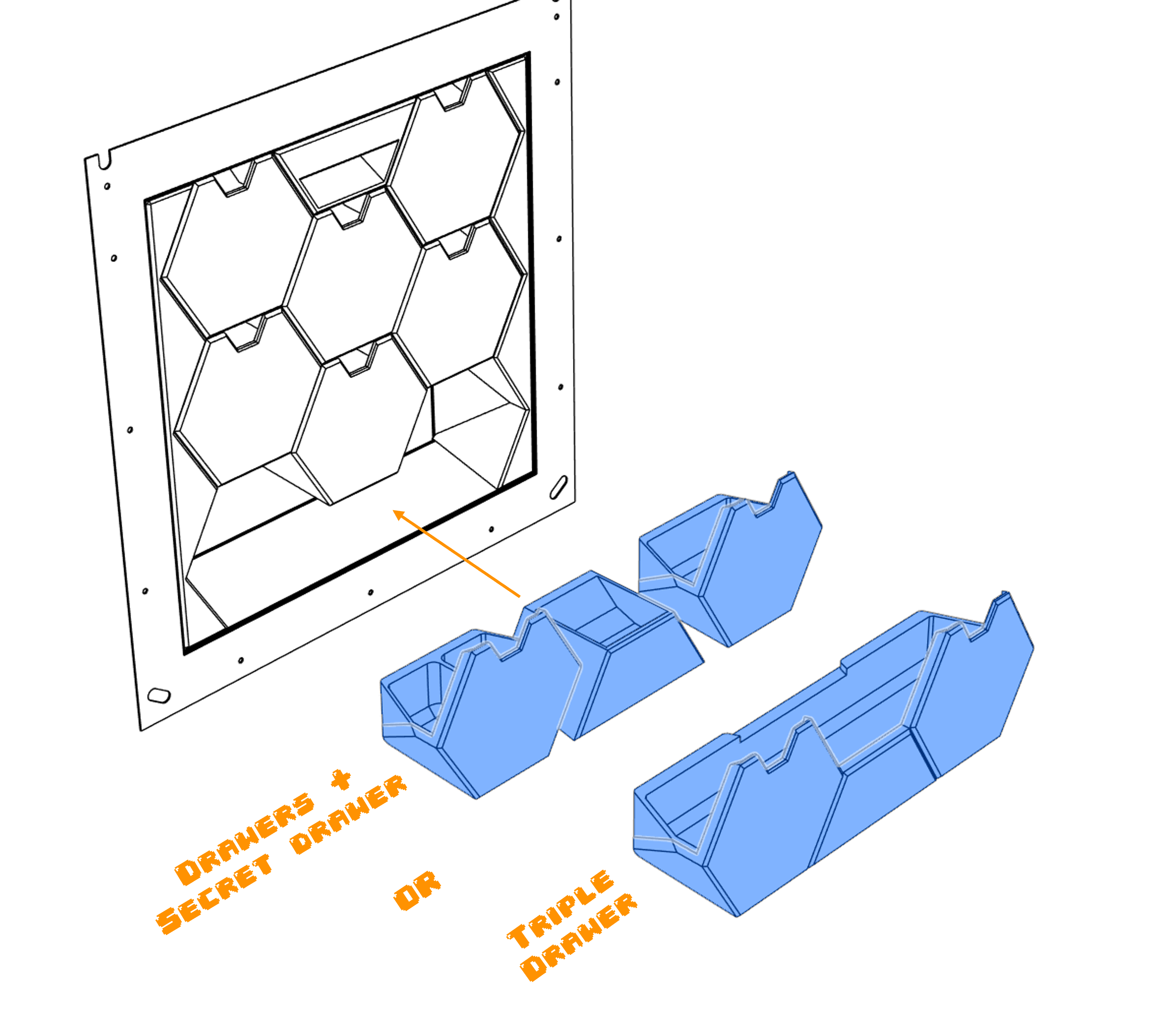

Đối với hàng dưới cùng, bạn có thể chọn từ:

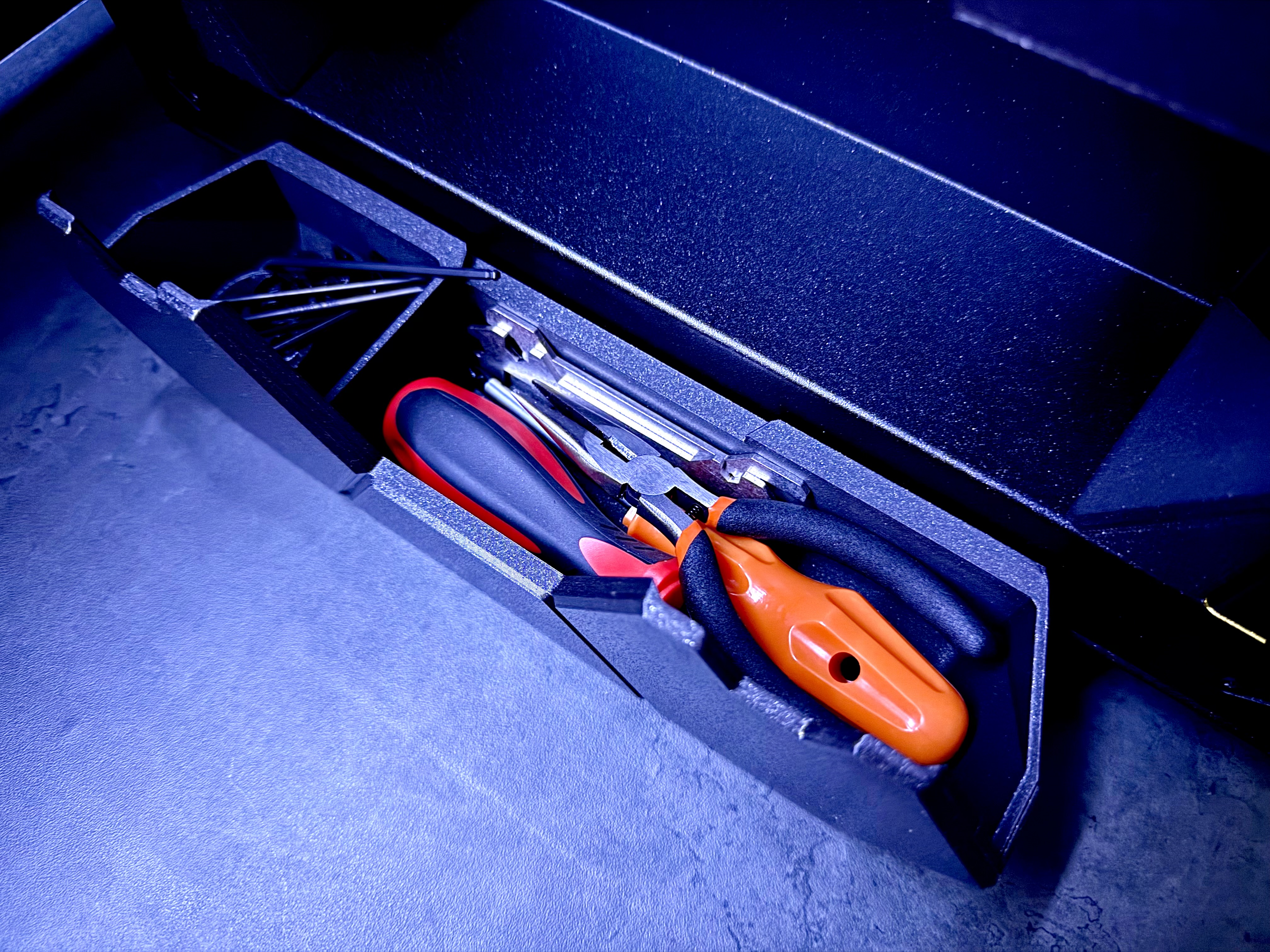

• Ngăn kéo ba
• 2 ngăn kéo đơn + một ngăn kéo ẩn

Nếu bạn chọn ngăn kéo ba:

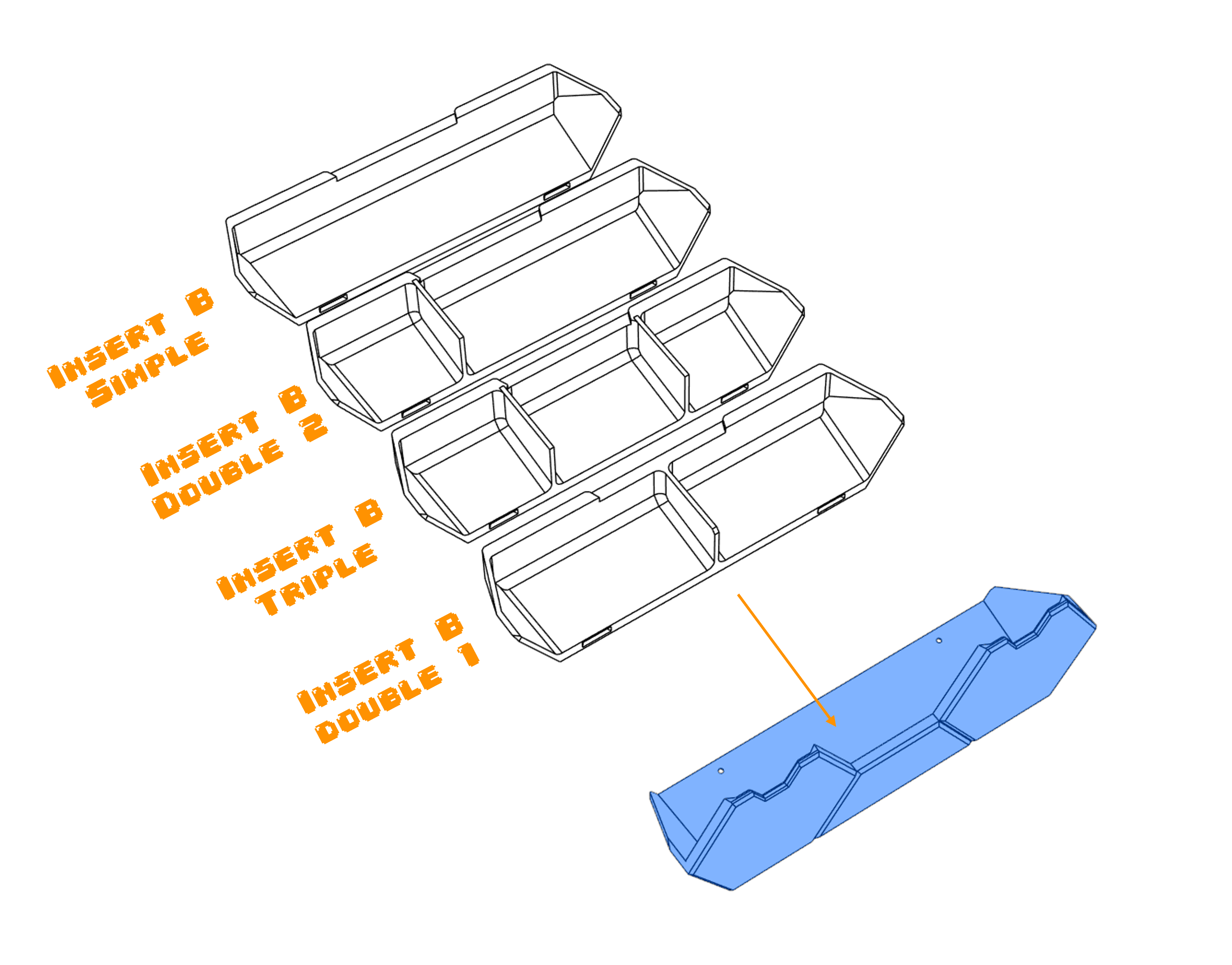

Chọn giữa các loại insert khác nhau (insert B):

Gắn vít và nam châm:

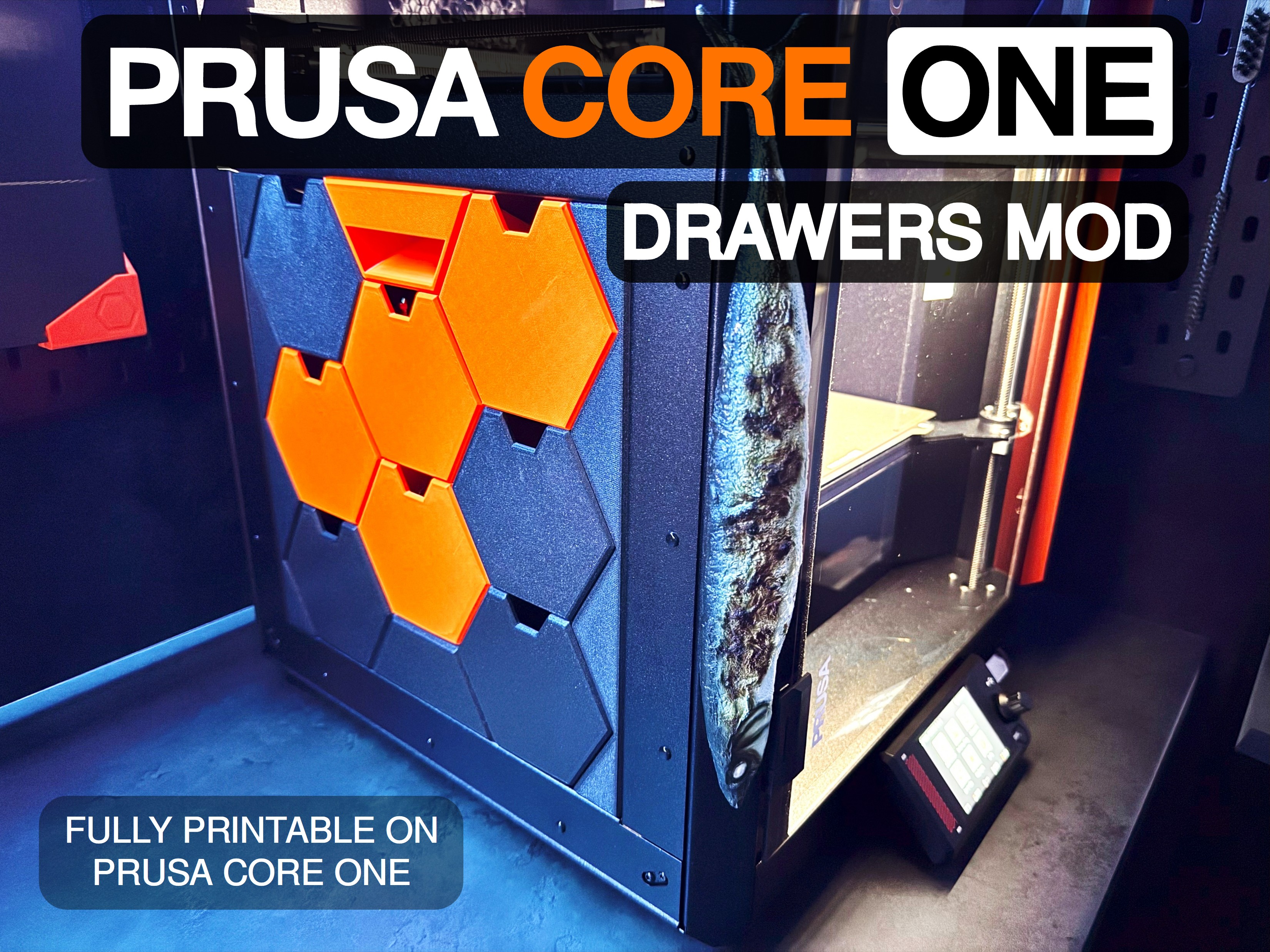

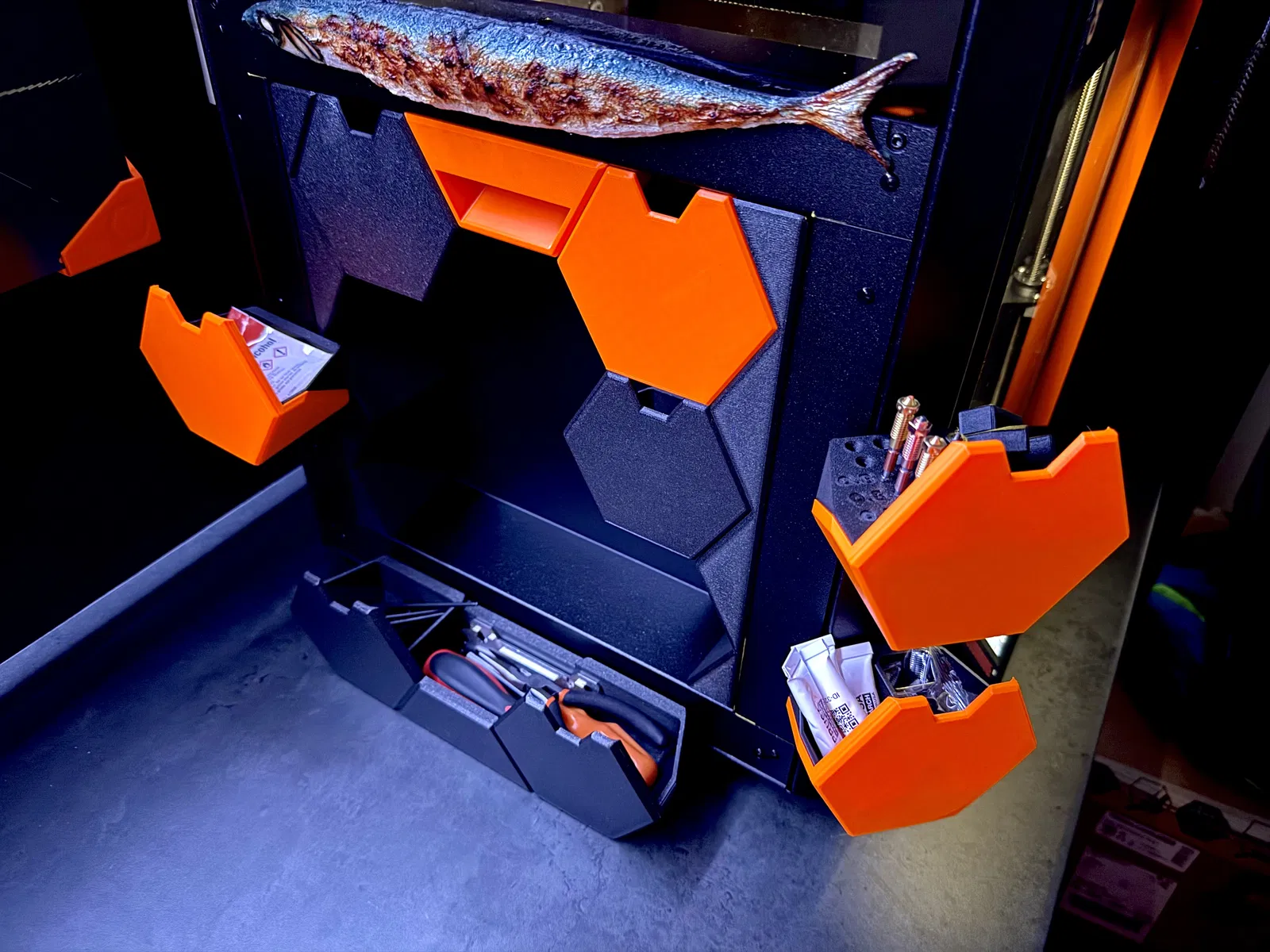

Xong rồi! Ngắm nhìn thành quả của bạn:

LƯU Ý:

Bạn có thể dán một miếng băng keo điện ở phần sau của mỗi ngăn kéo (phía có nam châm) để tăng độ bám và ngăn chúng bị trượt.

Tôi đã cung cấp các tệp STEP cho các insert đơn và ba để bạn có thể tự tạo!

Tôi hy vọng bạn sẽ thích nó, đừng ngần ngại cho tôi phản hồi hoặc hỏi bất cứ điều gì! :)

Chúc bạn in vui vẻ!

Cập nhật:

• Tôi đã sửa đổi Insert đầu phun để có 2 rãnh nam châm thay vì một, vì vậy nó có thể chịu được trọng lượng lớn hơn mà không bị trượt.

• Ngày 06 tháng 09 năm 2025: Giảm dung sai của các lỗ nam châm cho tất cả các bộ phận, điều này sẽ giúp giữ chúng mà không cần keo.
