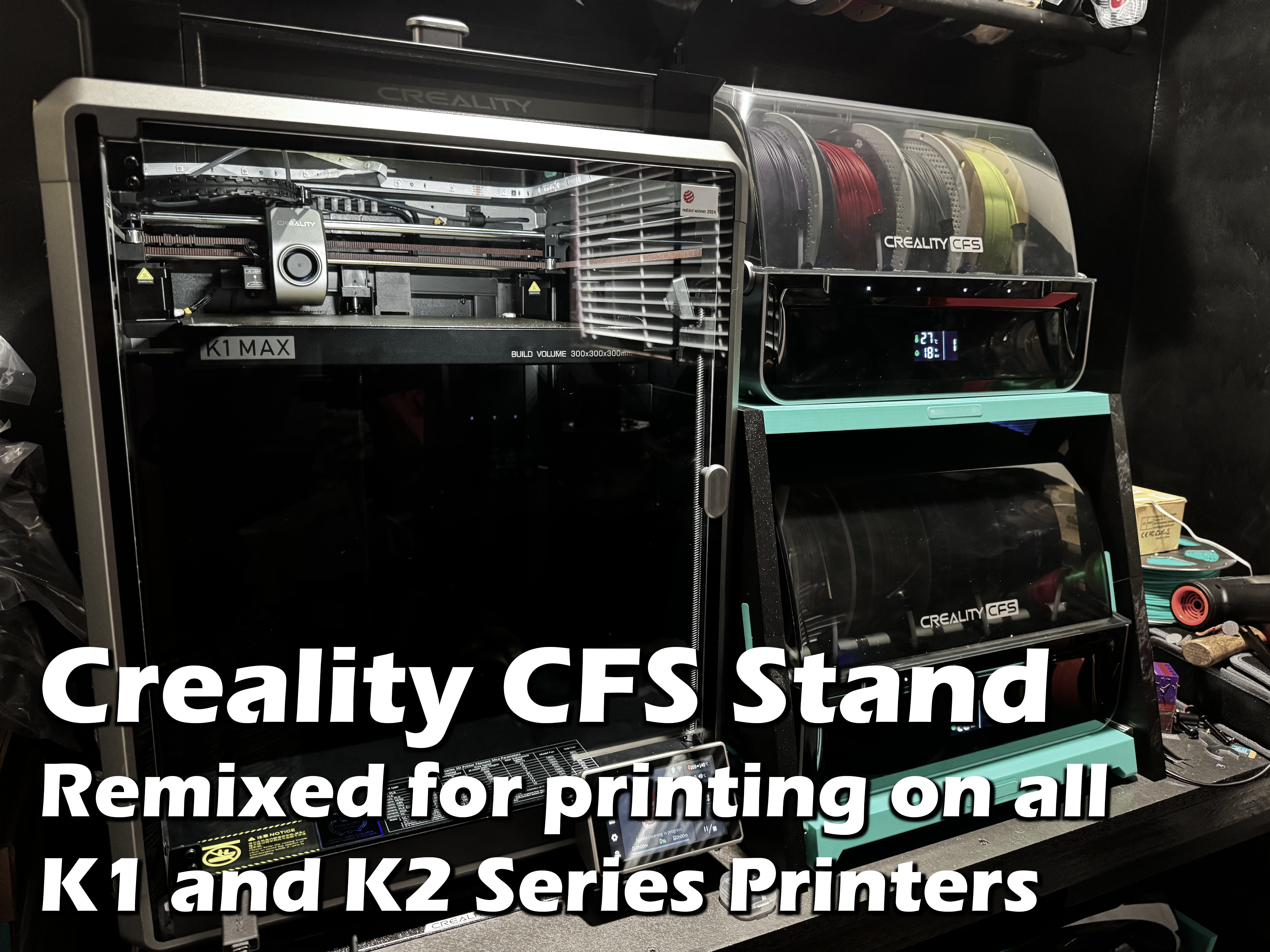

Giá đỡ CFS Kép - Dành cho K1/K1 Max và K2/K2 Pro

In 3D Printer:

File .3mf của Creality Print cho K1C, K1 Max, K2 và K2 Pro được cung cấp để đảm bảo các bộ phận được định hướng đúng cách, và mỗi bộ phận hoàn chỉnh nằm trên một đĩa riêng biệt. Bạn có thể sắp xếp lại chúng trên các máy in lớn hơn để tận dụng nhiều hơn bề mặt in, nếu muốn.

Cài đặt là 3 lớp tường, 10% vật liệu độn theo kiểu gyroid. Thứ tự tường là ngoài-trong để có độ chính xác về kích thước. Hỗ trợ là thủ công. Một số bộ phận sẽ sử dụng hỗ trợ dạng cây, một số dạng lưới.

Các bộ phận được chia kết nối với nhau bằng các chốt cắm, cũng được sắp xếp trên một đĩa riêng biệt. Cần 44 cái để lắp ráp.

Vì tôi thiếu kiên nhẫn, tôi đã không đặt thanh trượt ngăn kéo mà tôi thấy người khác đề xuất, và chọn mua từ một nguồn khác. Điều này đã không mang lại kết quả tốt cho tôi, nhưng tôi đã xoay sở để khắc phục nó bằng cách sử dụng khéo léo các đai ốc ép nhiệt. Một lần nữa, bản sửa đổi này giữ nguyên các lỗ vít ban đầu cho thanh trượt ngăn kéo mà nó được thiết kế để sử dụng, không phải bản dựng tạm bợ cá nhân của tôi.

Các thanh trượt ngăn kéo mà tôi đã thấy đề xuất (và chưa sử dụng): https://www.amazon.com/dp/B07171LBQM/

Bạn cần:

• Một bộ phận in
• Thanh trượt ngăn kéo 14" 35mm (xem liên kết trên)
• 4 vít M3 30mm (để gắn các bộ phận khung)
• 4 vít M3 25mm (để gắn các bộ phận khung)
• 8 vít M3 20mm (để gắn kệ trên vào khung)
• 4 vít M3 10mm (để gắn thanh trượt ngăn kéo vào kệ CFS)
• 8 vít M4 10mm (để gắn thanh trượt ngăn kéo vào khung)
• 8 vít M4 10mm (tùy chọn, để cố định các bộ phận CFS vào vị trí)

Lưu ý: Bạn có thể chỉ sử dụng vít 30mm cho tất cả các vít M3, nếu muốn, chúng sẽ khó vặn vào hết hơn. Lưu ý 2: Bạn có thể ép các đai ốc ép nhiệt trực tiếp vào các lỗ dành cho vít M4 và sử dụng vít M3 thay thế, nếu muốn. Lưu ý 3: Nếu BẠN chọn mua các thanh trượt ngăn kéo có các lỗ không khớp, hãy cố gắng ít nhất là căn chỉnh lỗ cho phần sau của thanh ray, và sau đó bạn có thể đánh dấu các vị trí để ép đai ốc ép nhiệt thẳng vào khung. Nó không đẹp mắt, nhưng nó hoạt động (hoặc ít nhất, nó đã hoạt động với tôi)

Lắp ráp:

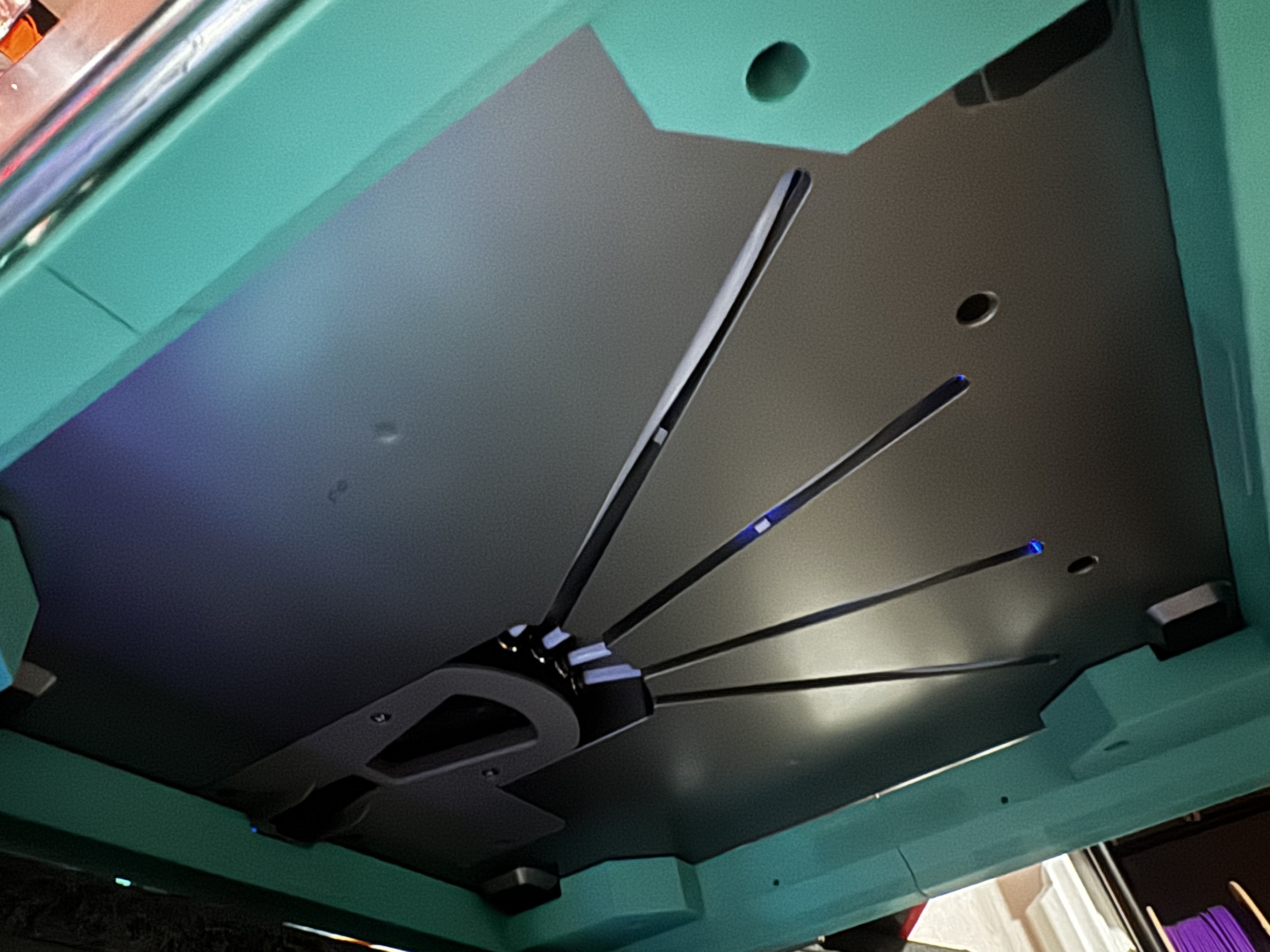

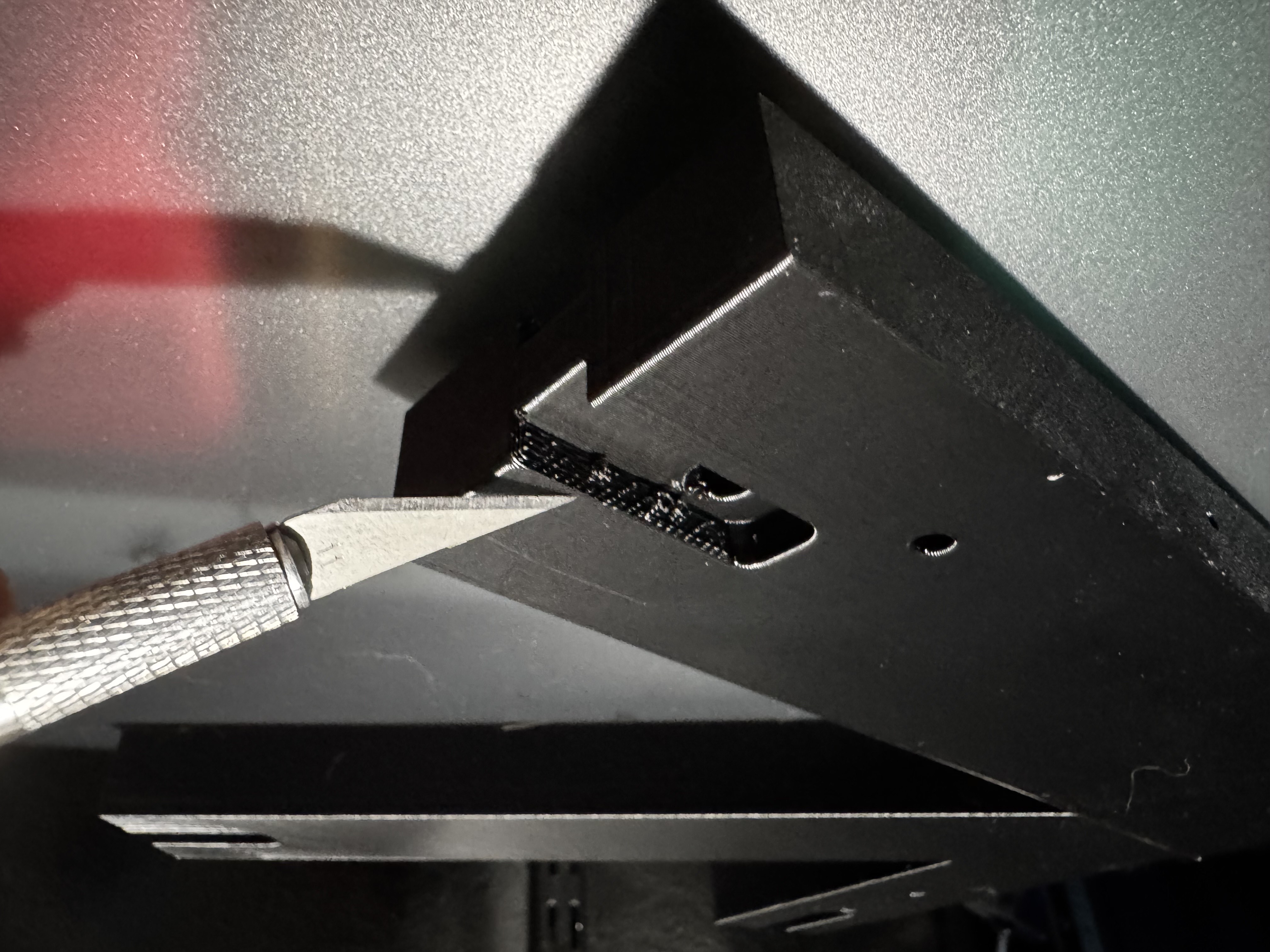

Nếu bạn đang sử dụng các tệp 3MF tôi đã cung cấp, thì cài đặt hỗ trợ đã khá tối ưu, và chúng sẽ bong ra khá sạch sẽ. Sử dụng thử nghiệm hỗ trợ và dung sai để đảm bảo mọi thứ ổn trước khi bạn lãng phí gần 2kg sợi nhựa. Trên các bộ phận có hỗ trợ dạng cây, bạn có thể thấy một chút vật liệu thừa kẹt lại ở đâu đó. Tốt nhất nên dùng dao rọc giấy hoặc thứ gì đó để cạo nó đi.

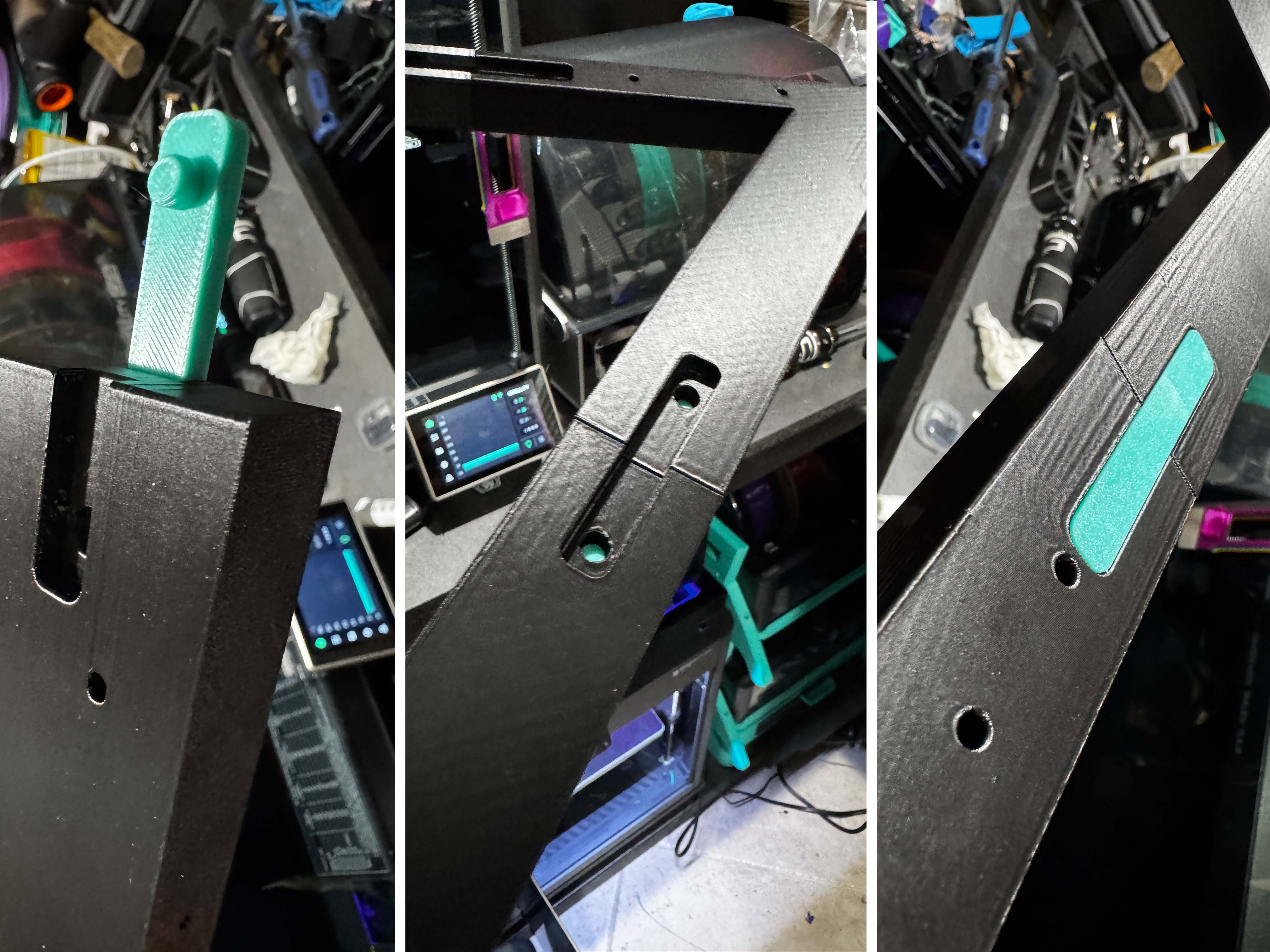

Sử dụng các chốt kết nối được cung cấp (bạn cần 44 cái tất cả) để ghép các bộ phận này lại với nhau như hình để tạo thành các bộ phận hoàn chỉnh. Bạn không cần keo để giữ chúng vào vị trí, nhưng có cũng không hại gì.

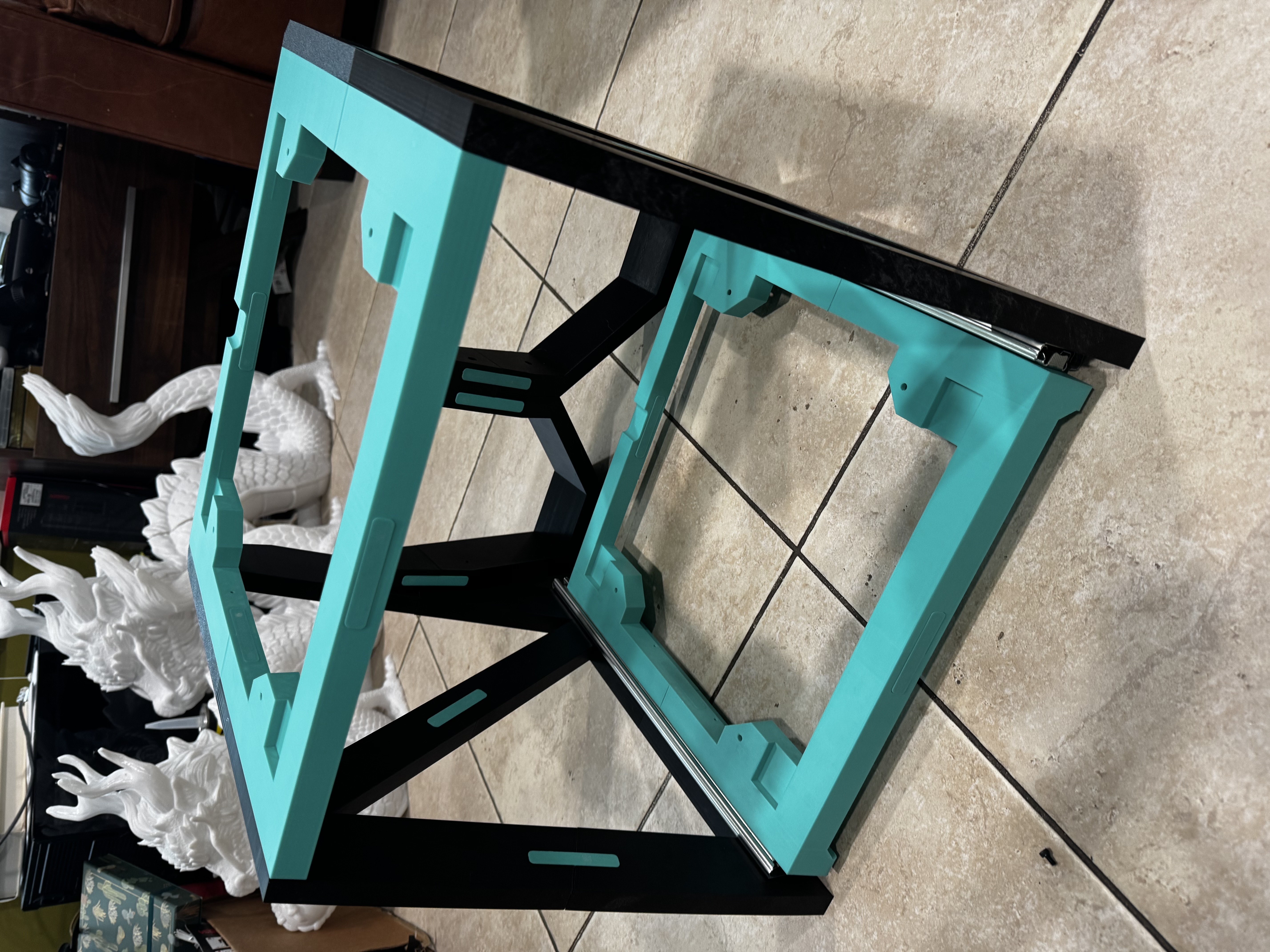

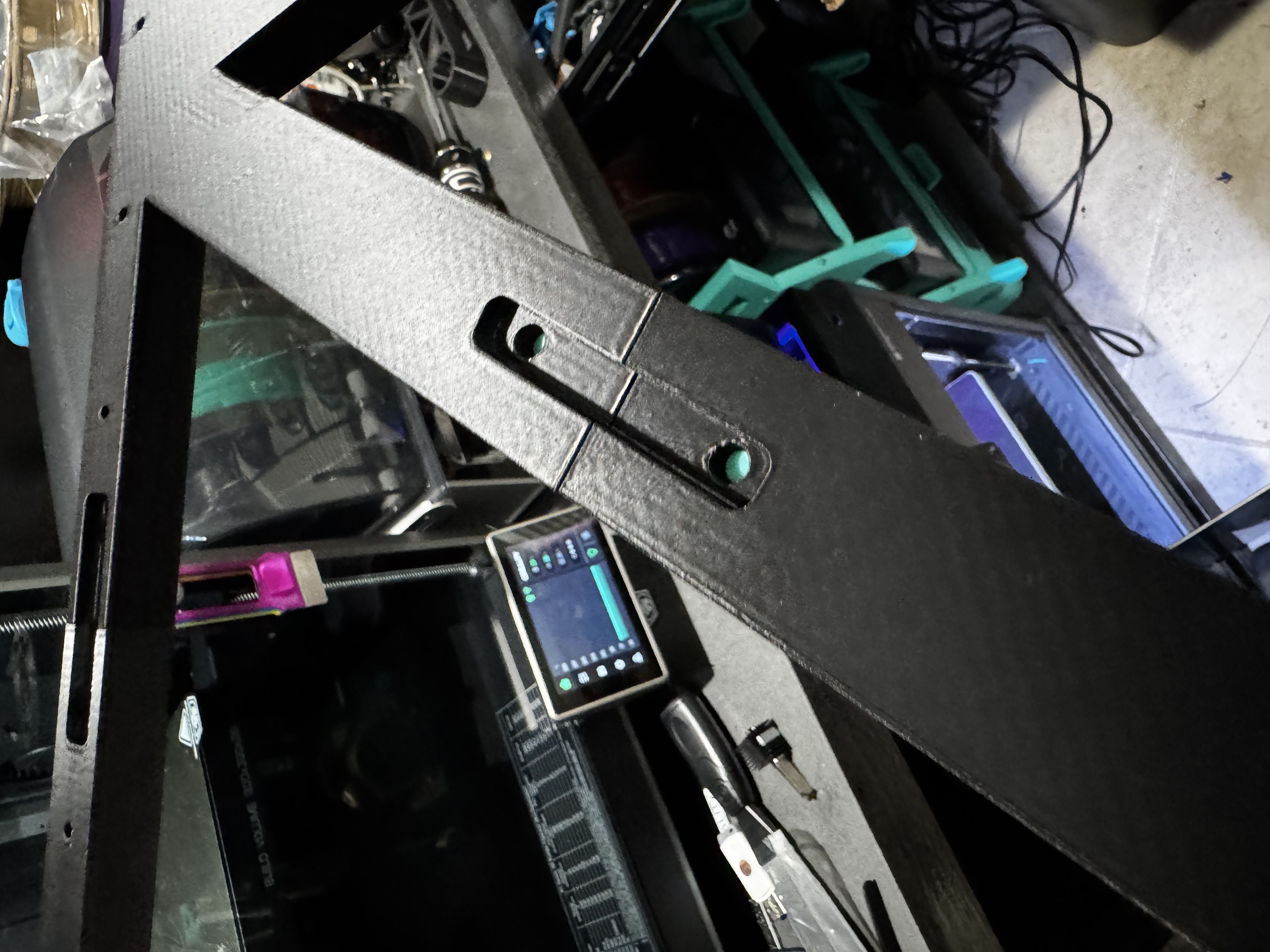

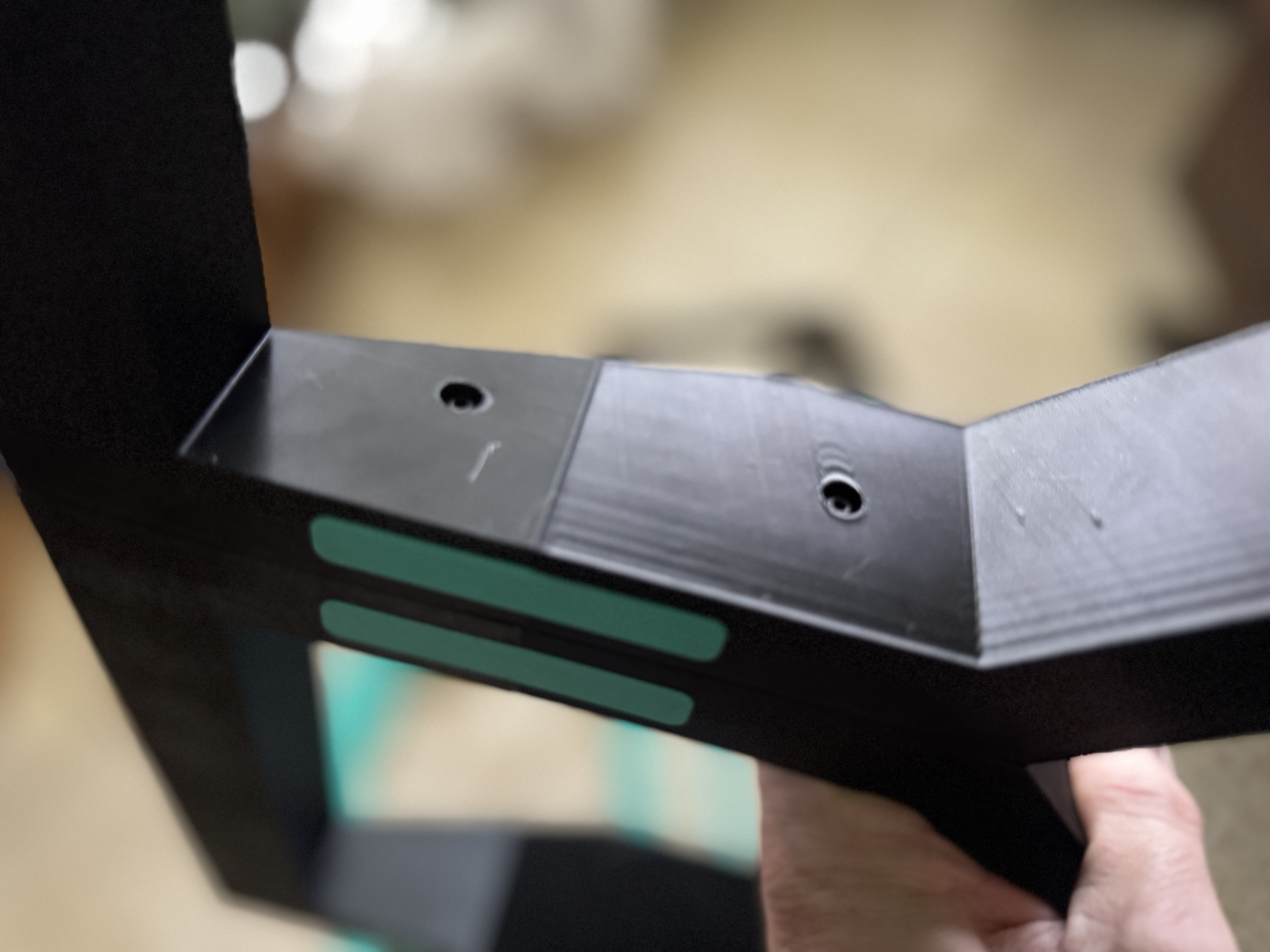

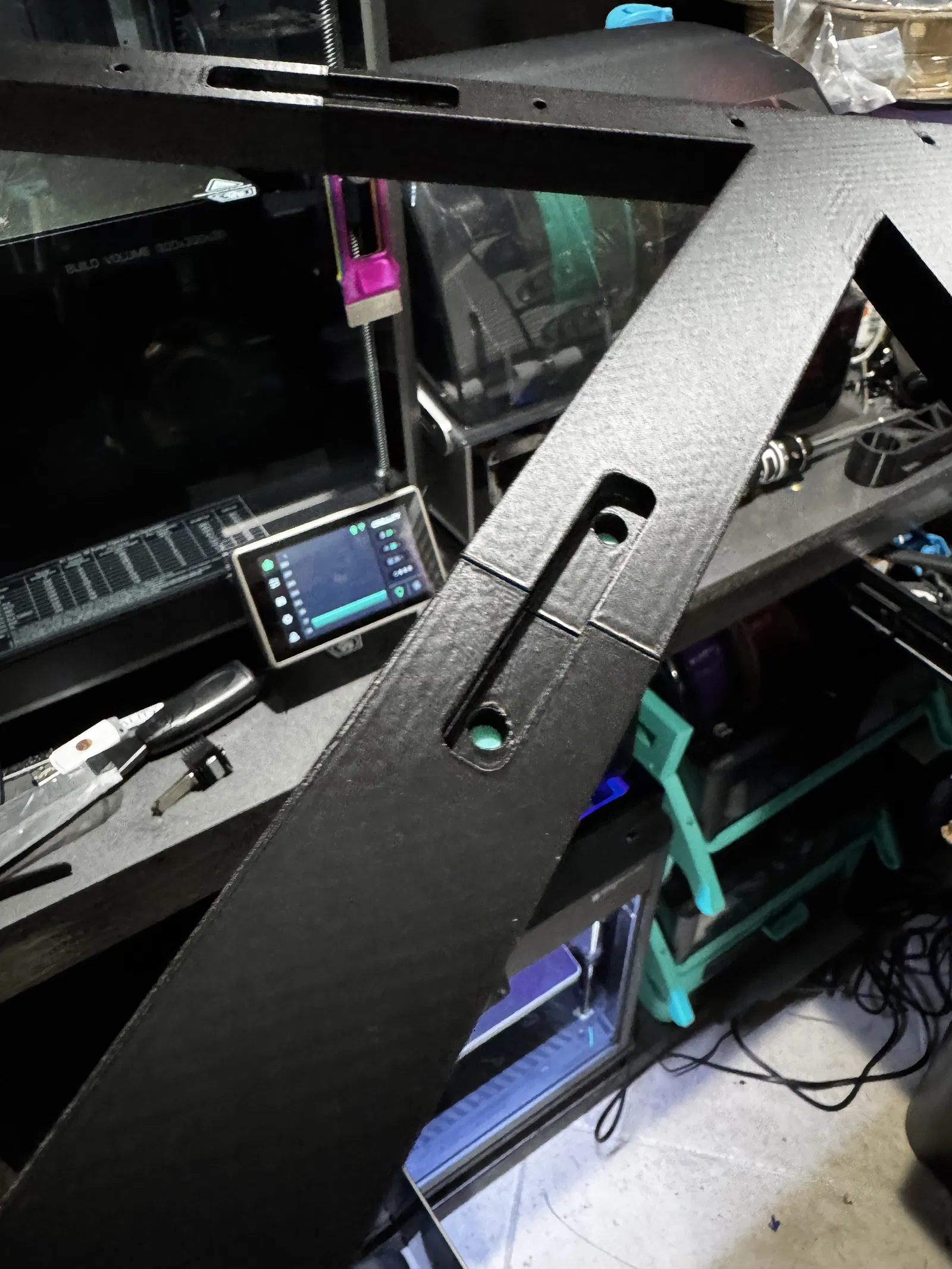

Sau khi bạn đã lắp ráp các bộ phận hoàn chỉnh của mình, hãy lắp ráp khung. Bắt đầu bằng cách kết nối hai bộ phận phía sau lại với nhau bằng 2 vít M3 30mm.

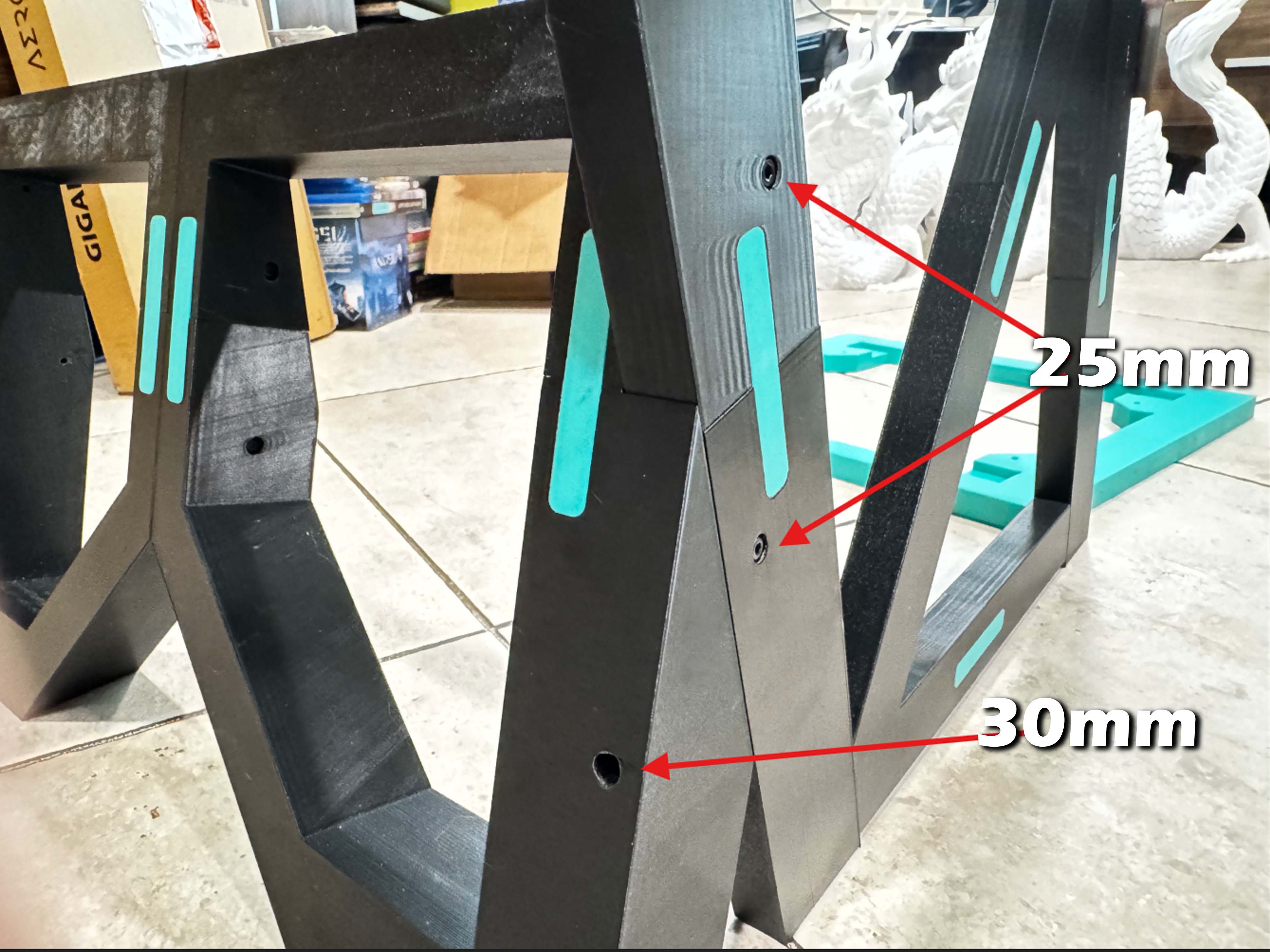

Sau đó, gắn mỗi bộ phận bên vào mặt sau của khung. Đối với mỗi bên, sử dụng 1 vít 30mm và 2 vít 25mm.

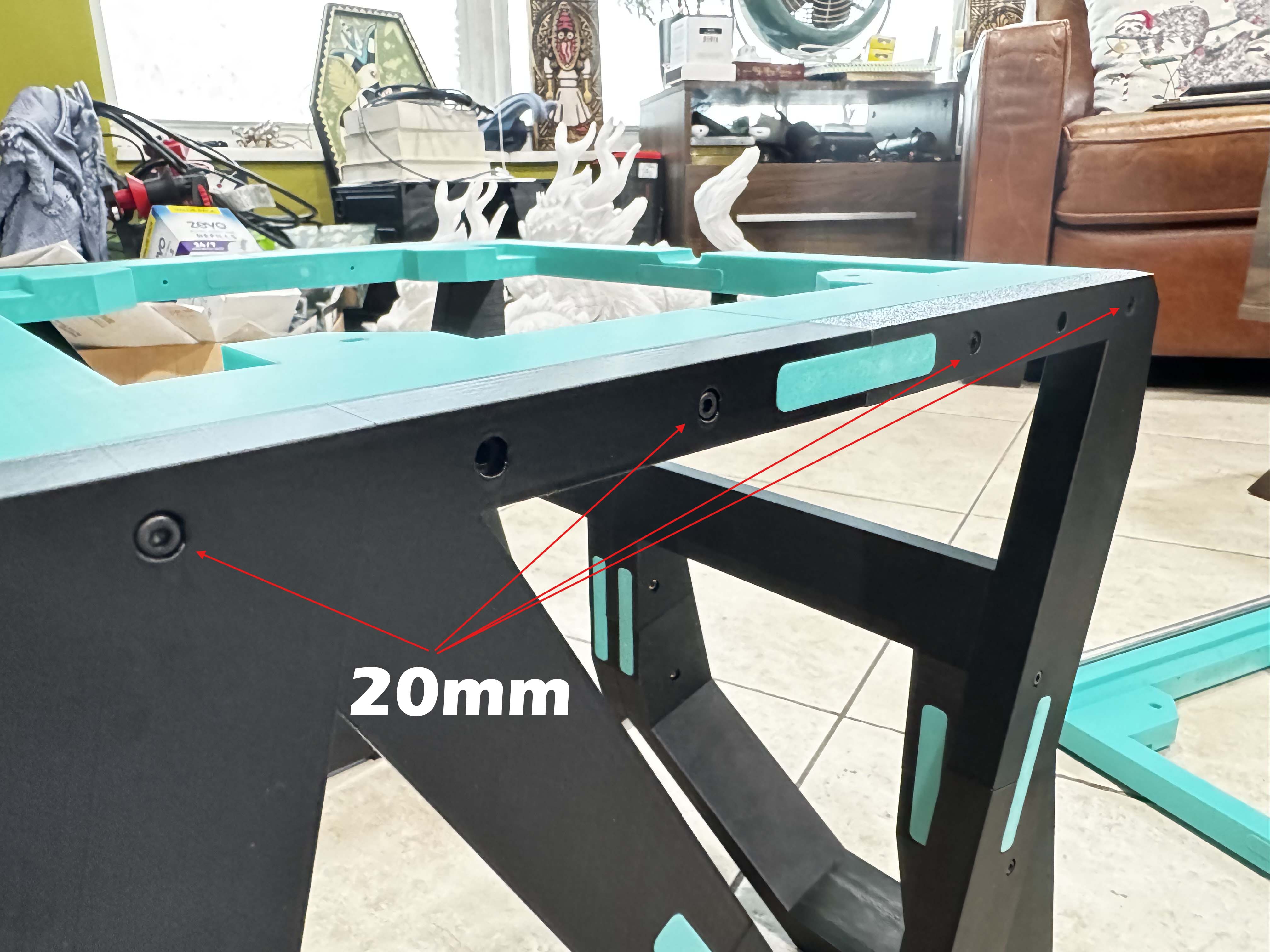

Sau đó, cố định kệ CFS trên cùng vào khung bằng 8 vít M3 20mm. Bạn có thể bỏ qua hai trong số sáu lỗ vít, bốn cái là đủ.

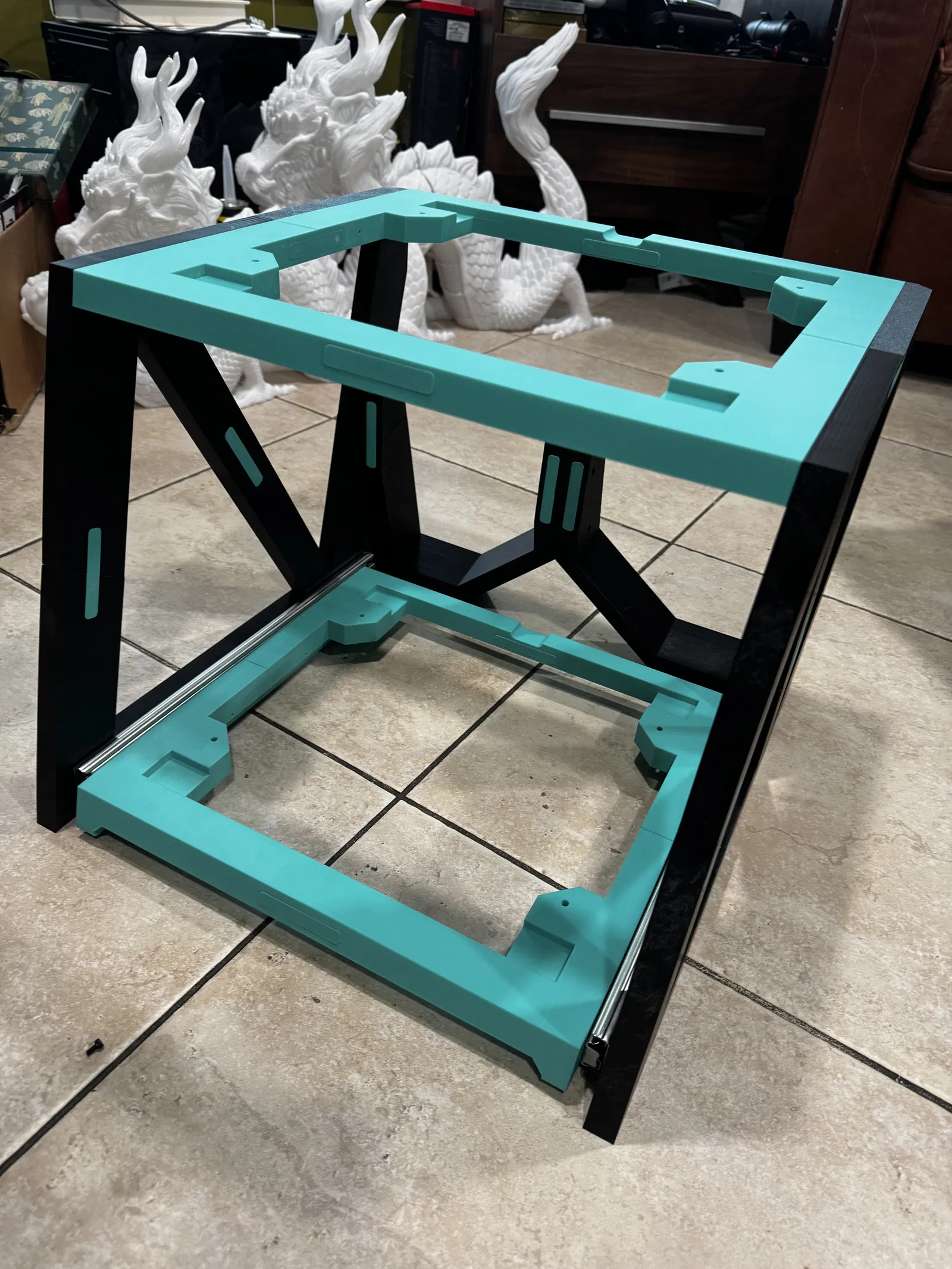

Cuối cùng, căn chỉnh các thanh ray của bạn với phần dưới của khung, và sử dụng vít M4 10mm của bạn để cố định nó vào vị trí, và sau đó cố định kệ CFS dưới cùng vào vị trí bằng 4 (hoặc nhiều hơn, nếu bạn thích và các lỗ khớp) vít M3 10mm.

Thật không may, đây là lúc mọi thứ đổ bể đối với tôi. Tôi phải nghĩ ra cách để ứng biến, và bộ não giống loài gấu mèo của tôi đã mất dấu những gì nó đang làm và quên chụp ảnh.

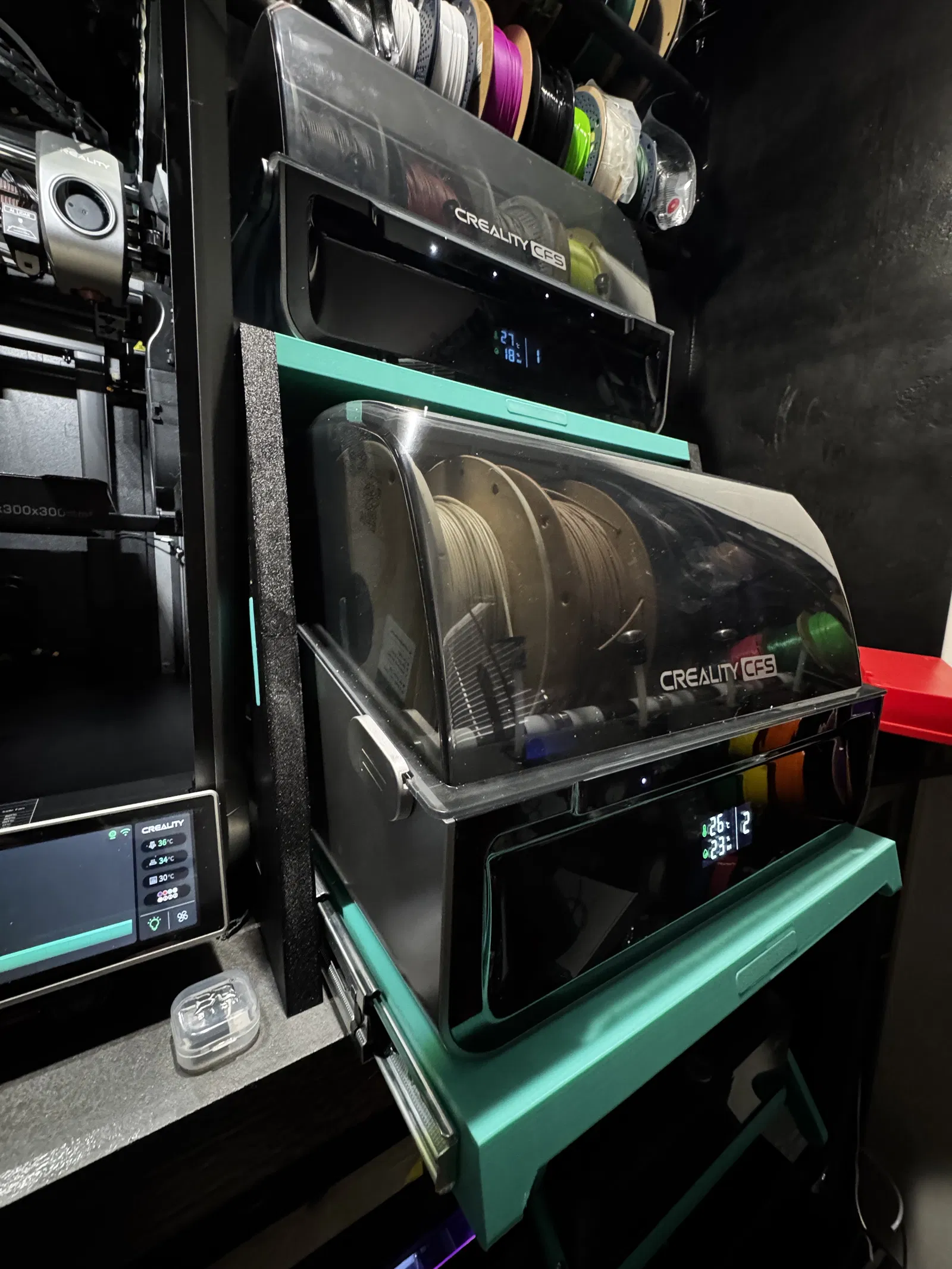

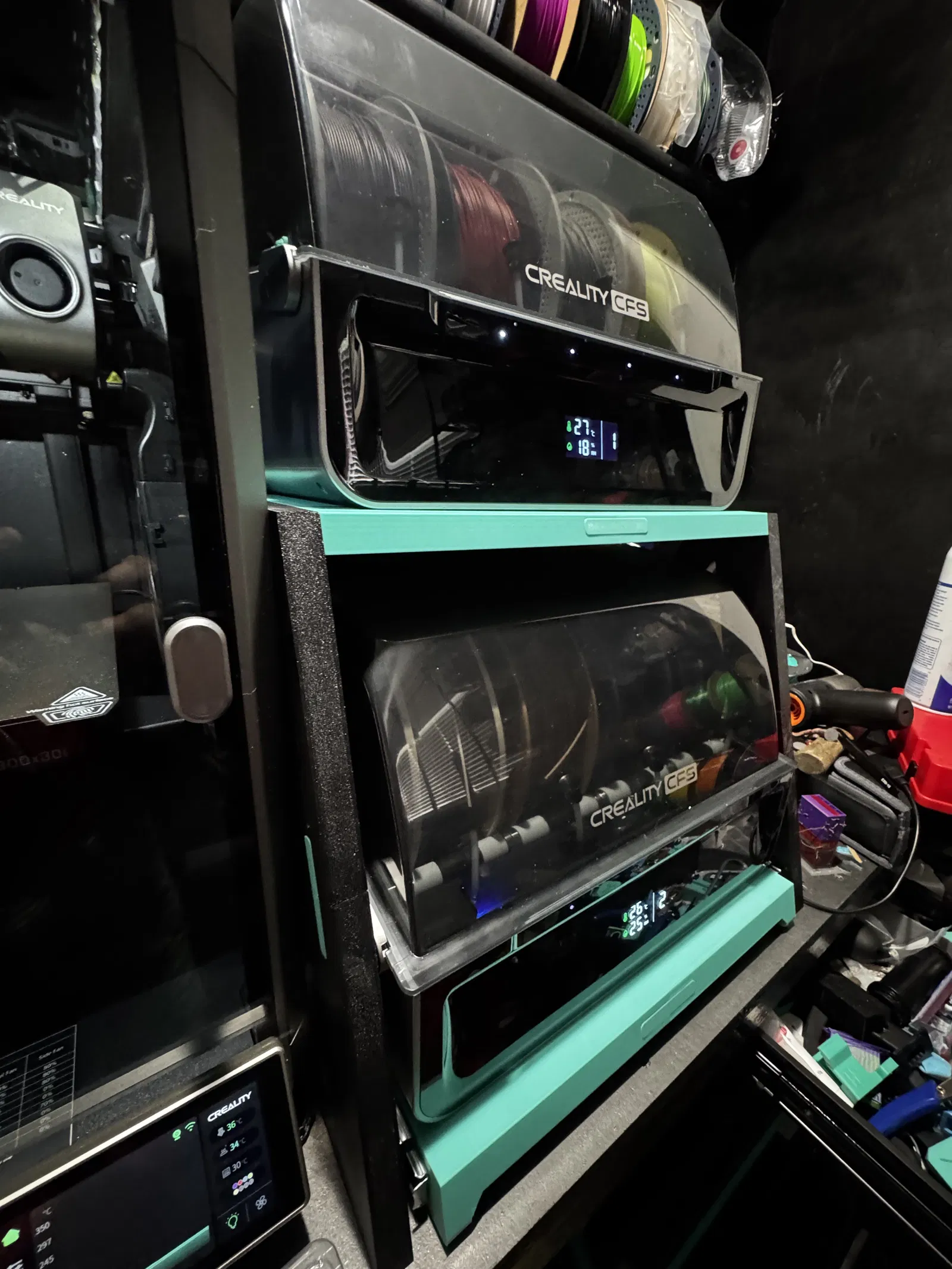

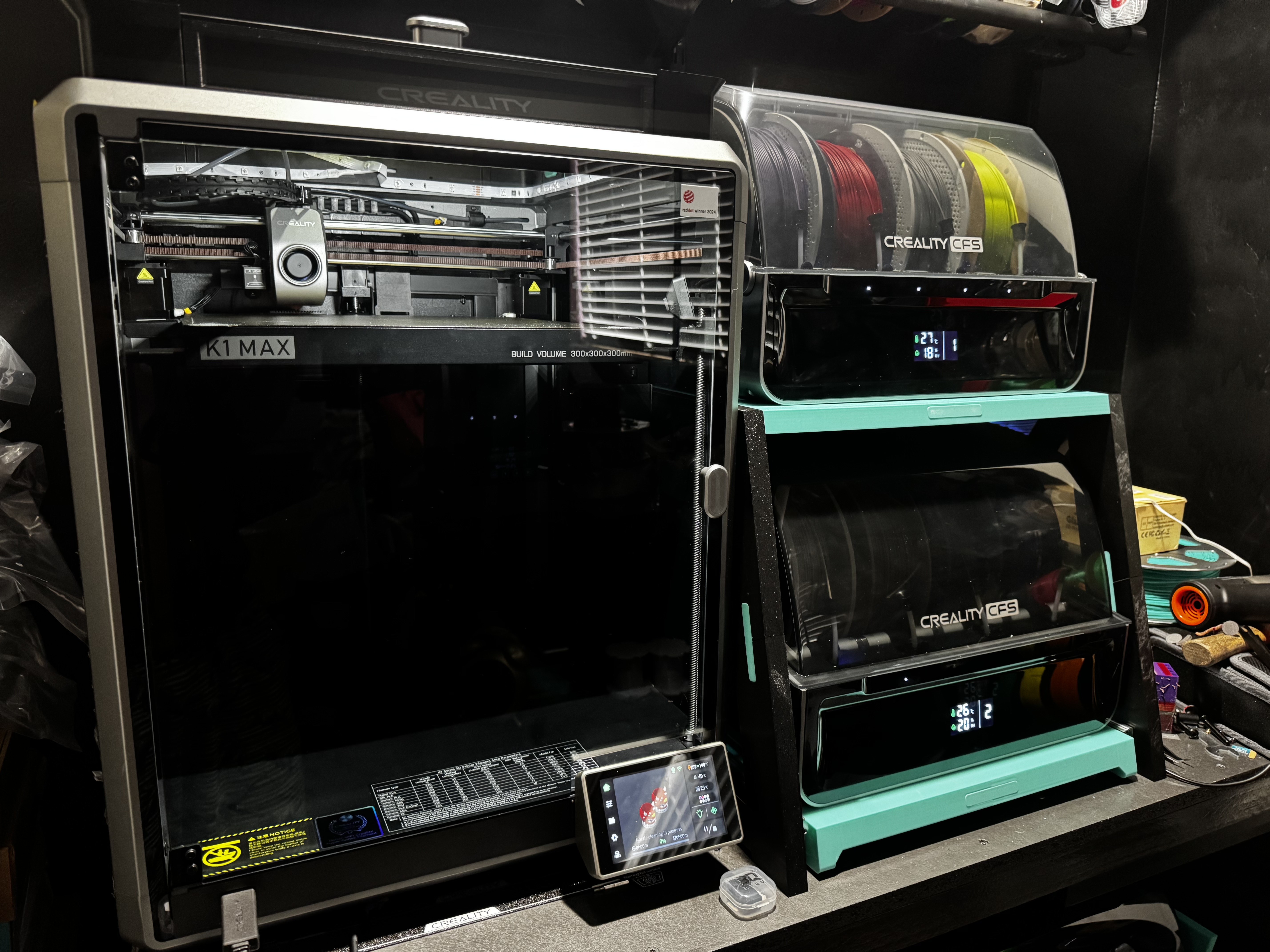

Bạn có thể tự tìm hiểu, tôi tin tưởng bạn. Kết quả cuối cùng của bạn sẽ trông giống như thế này.

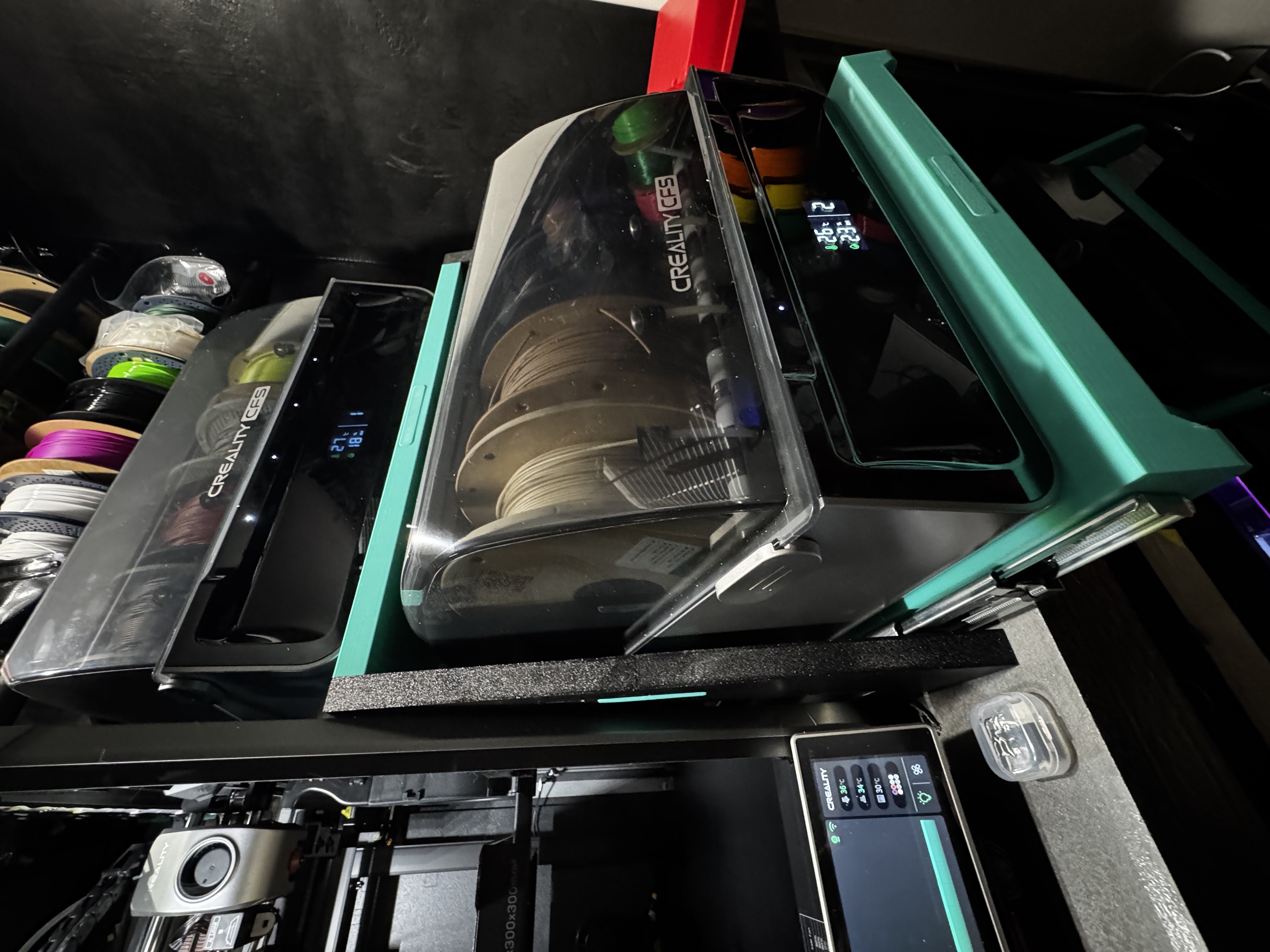

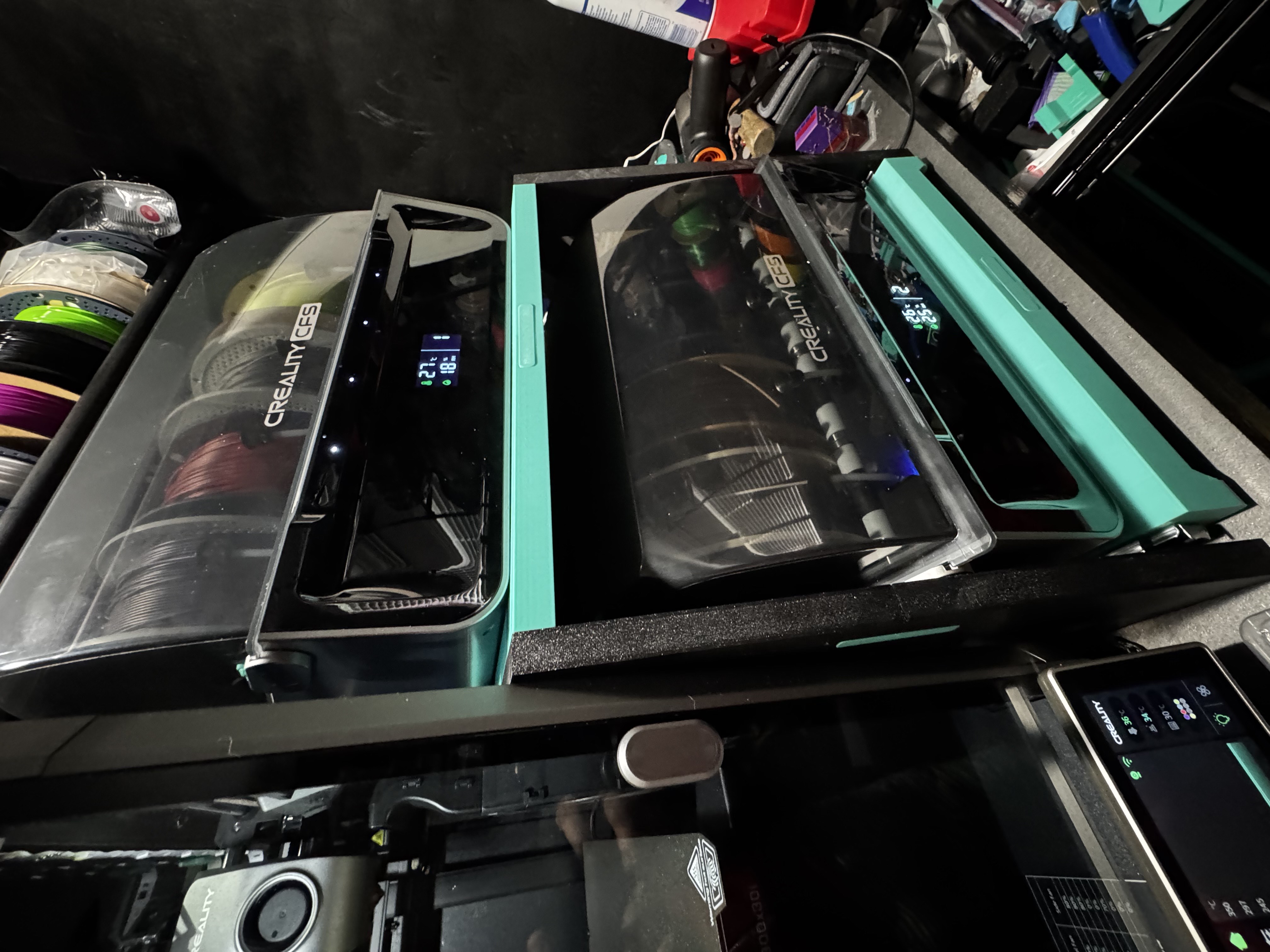

Bây giờ bạn có thể cố định các bộ phận CFS của mình vào vị trí trên các khay bằng vít M4 10mm. Hoặc không. Làm bất cứ điều gì bạn muốn. Về mặt kỹ thuật, bạn có thể tiếp cận các bộ phận CFS từ bên dưới với các khay mở như thế này, nếu sợi nhựa bị hỏng là thứ bạn thường xuyên gặp phải. Việc chui xuống dưới một trong hai thứ này vẫn sẽ rất khó khăn, vì vậy hãy điều chỉnh kỳ vọng của bạn, được không?

Và đó là tất cả. Hy vọng bạn thấy điều này hữu ích.
