Giá Đỡ GPU Dọc - SLI
Tui thiết kế giá đỡ GPU dọc này cho SLI, dùng vừa các case full tower với ít nhất 8 khe trống. Cần mua thêm ốc và dây riser PCI để lắp đặt. Có bản cập nhật file PCI Slots. Tui đã thử nghiệm trên case Corsair 780T.
Mô tả

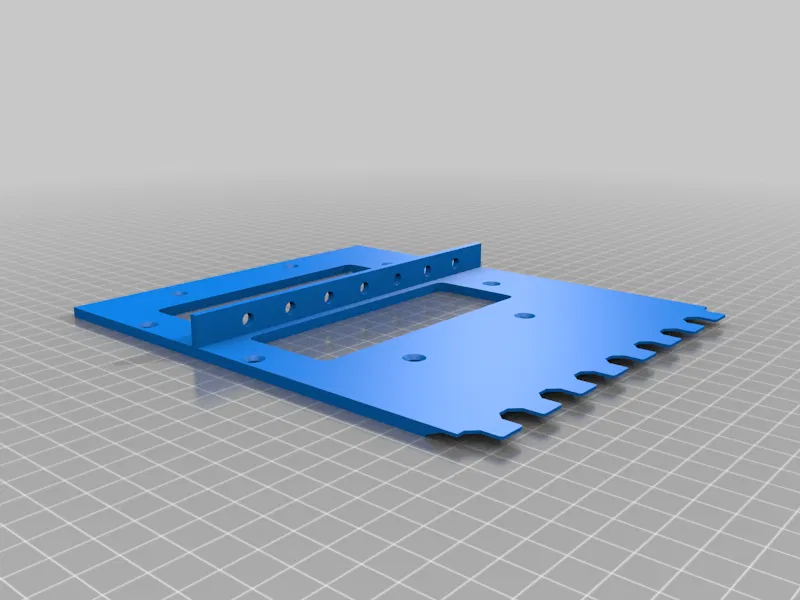

- File PCI Slots đã được tải lên. Hãy dùng PCI_Slots_6.stl
Giới thiệu

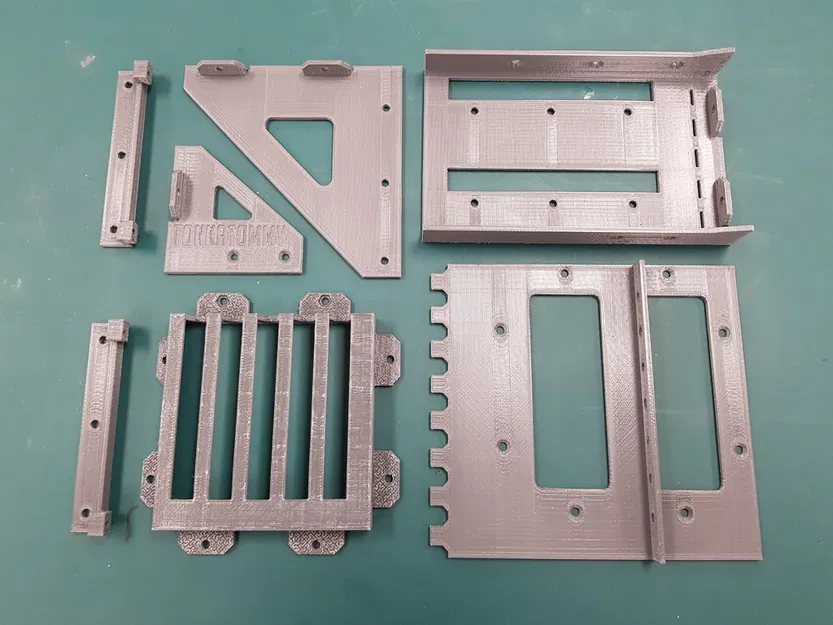

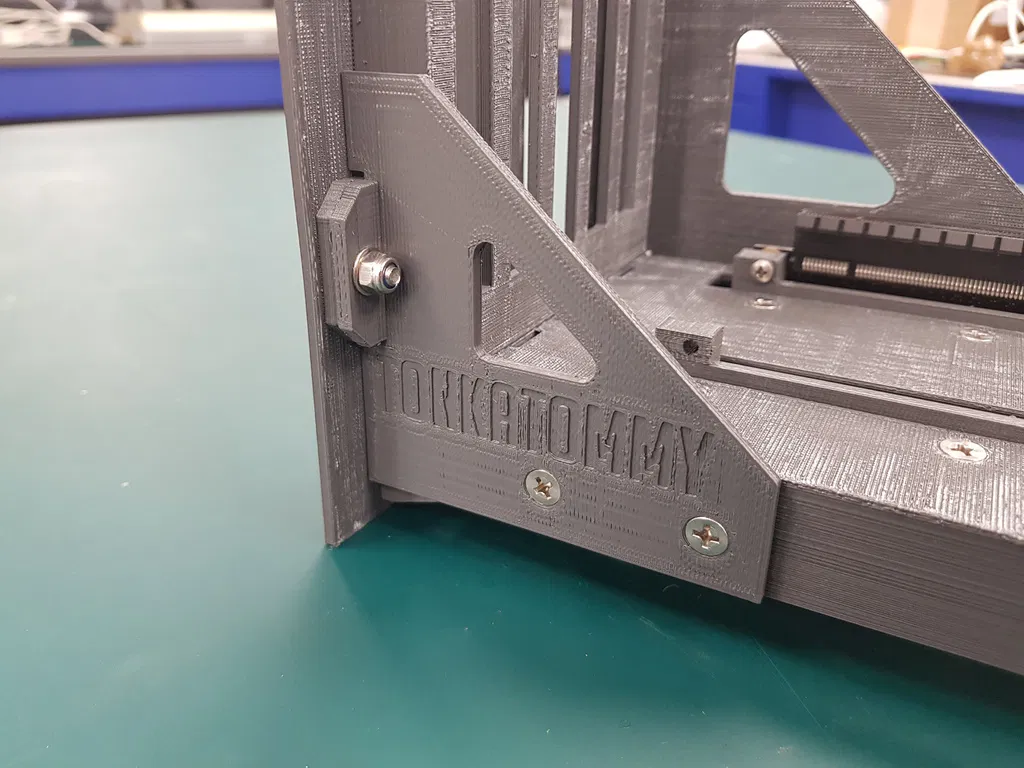

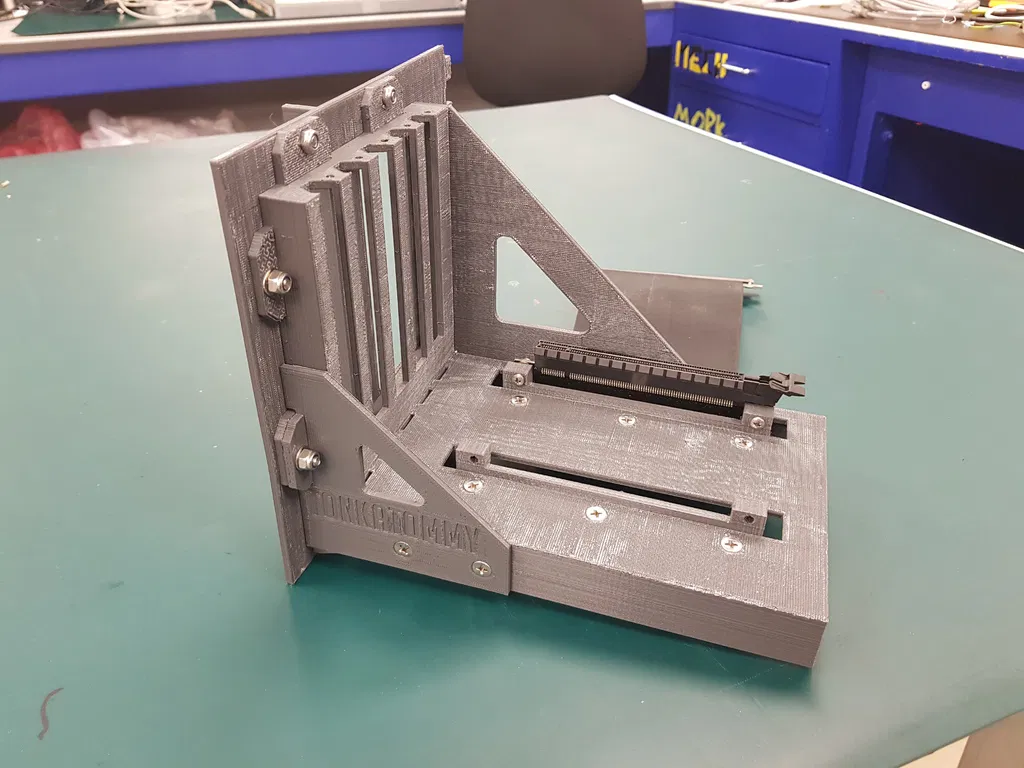

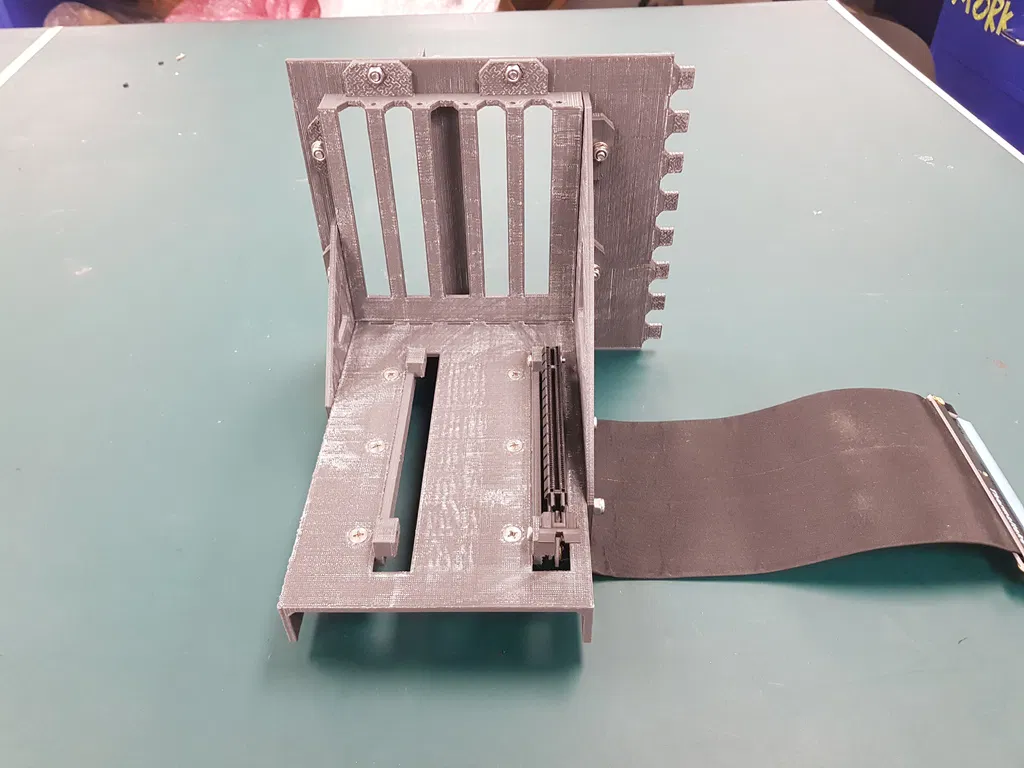

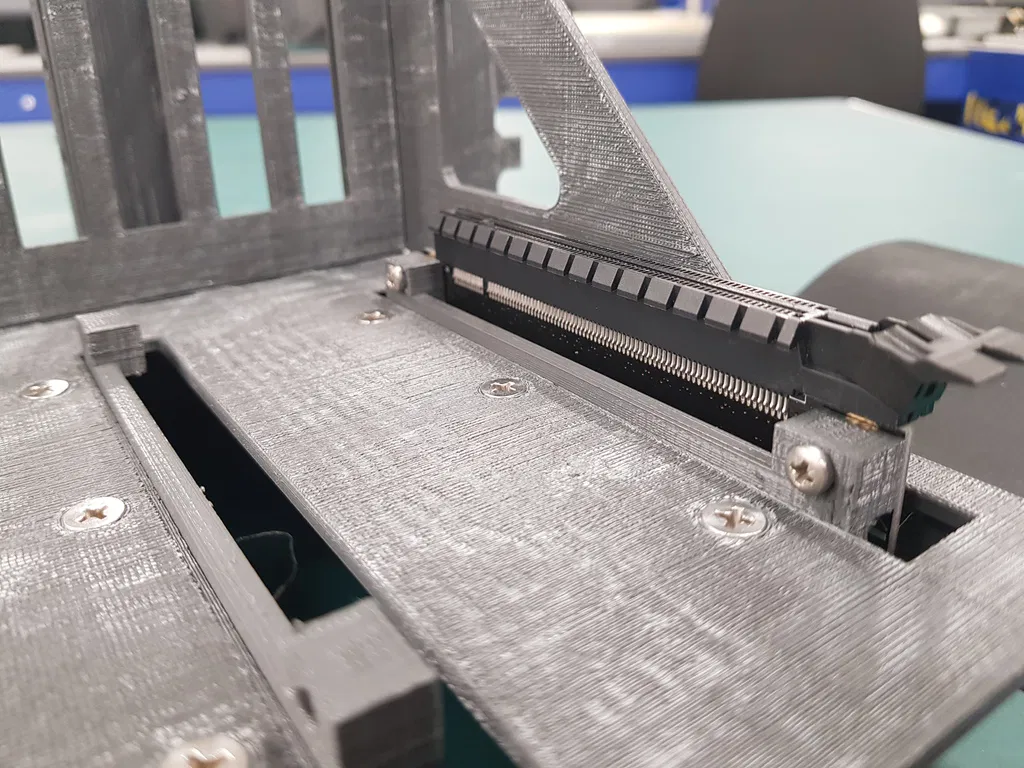

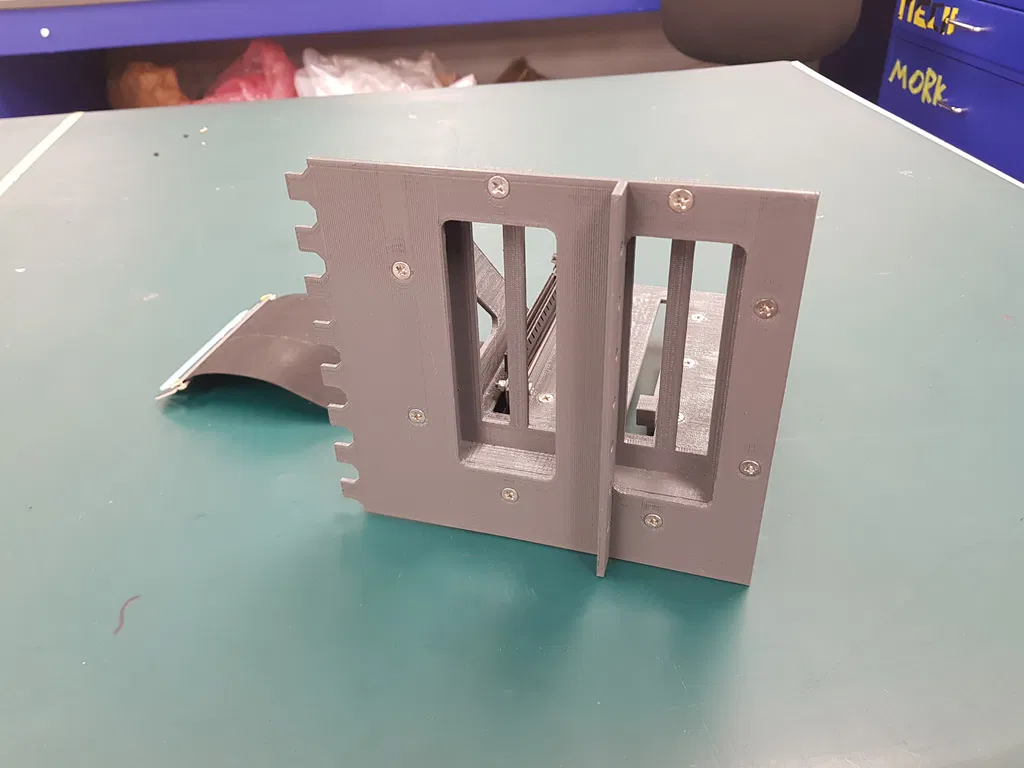

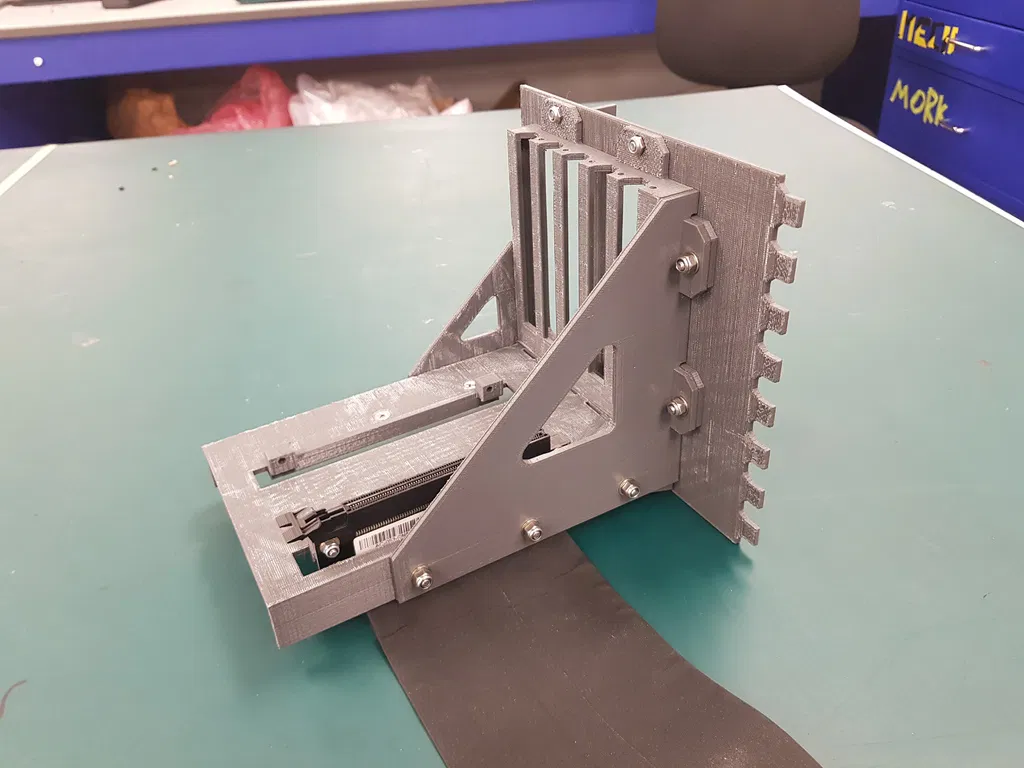

Một giá đỡ GPU dọc cho SLI. Tui thiết kế cái này từ đầu, lấy số đo khe PCI và canh chỉnh dây riser từ một cái case cũ. Tui thiết kế cái này hồi tháng 12 năm 2017 lận. Tui có tìm trên Thingiverse coi có ai làm chưa nhưng mà không có cái nào hợp ý tui hết. Tui thiết kế cái này để có thể gắn vừa hầu hết các case full tower. Nó cần có ít nhất 8 khe trống để gắn vừa nha. GPU thiệt tình là cao lắm luôn đó!

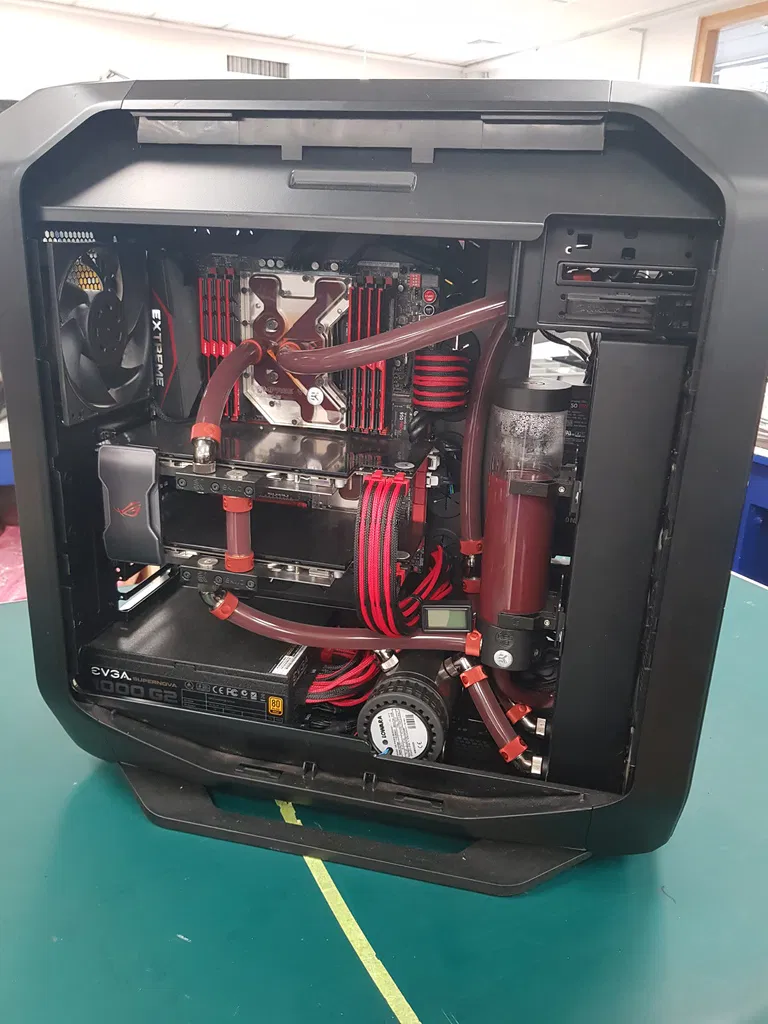

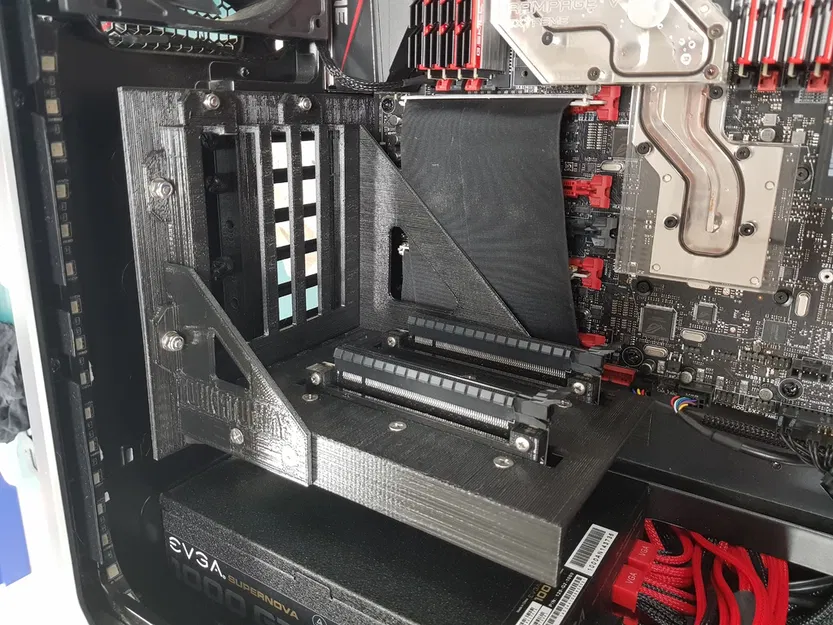

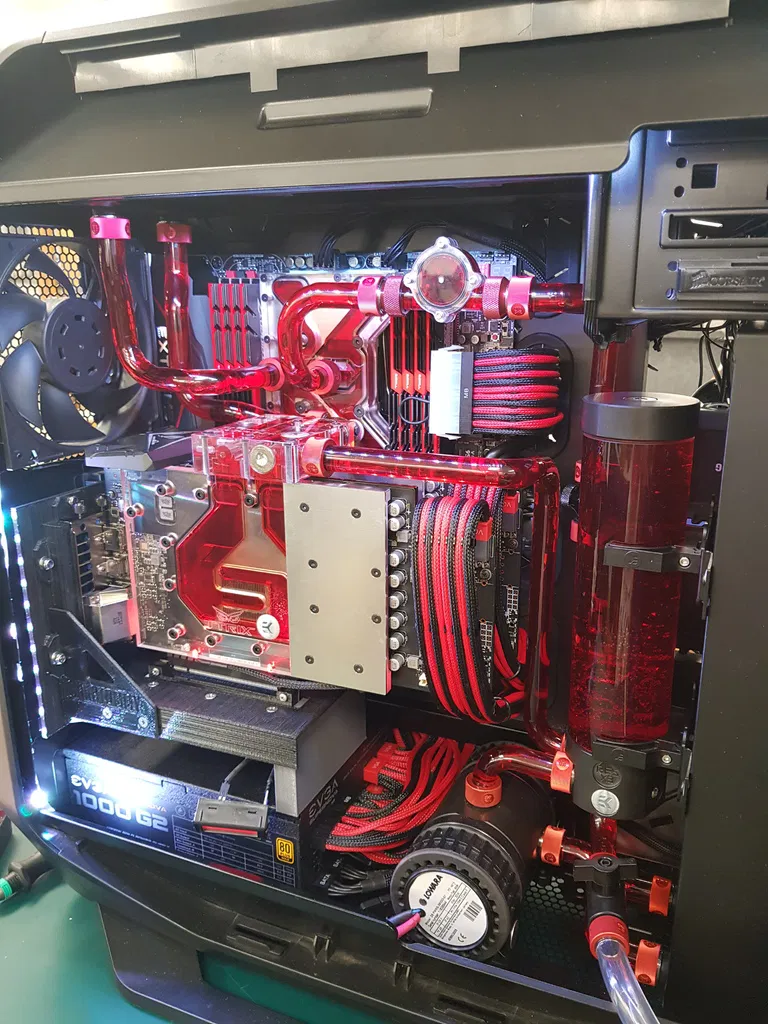

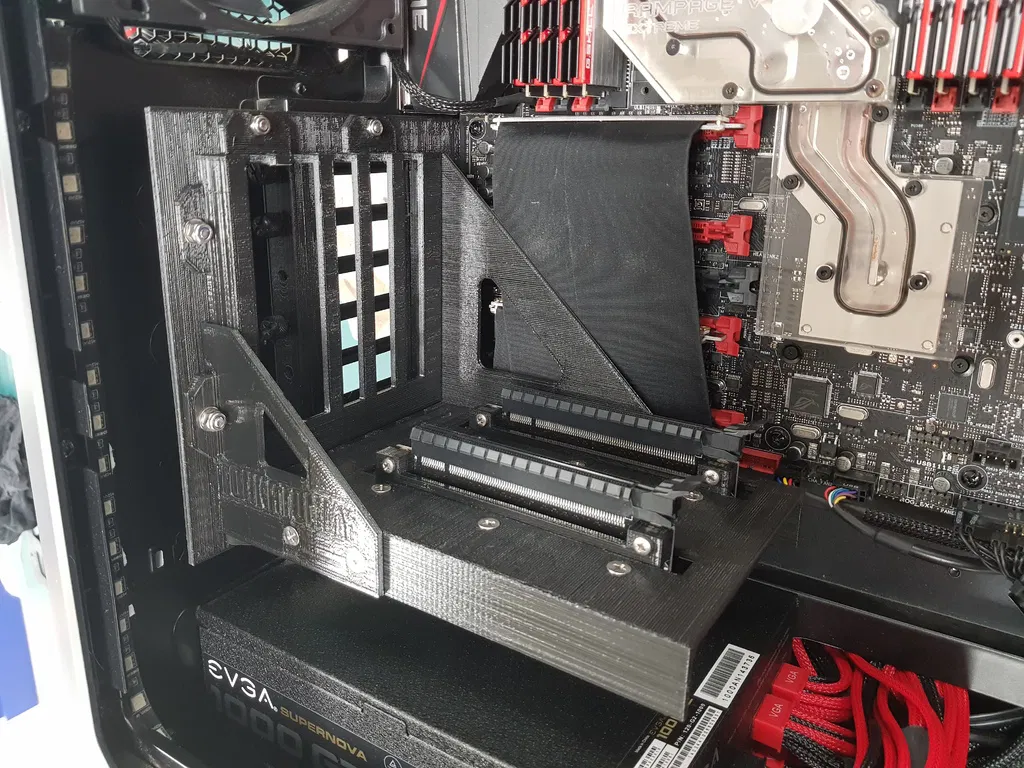

Cái case tui đang xài là Corsair 780T. Tui phải cắt cái case chỗ cái GPU nằm dọc để có thể cắm dây. Tui không để ý là có mấy cái thanh giằng giữa mỗi khe nhưng mà làm vậy là đáng lắm. Nếu tui lắp lại kiểu bình thường thì nó vẫn chạy ngon lành thôi.
Phần cứng

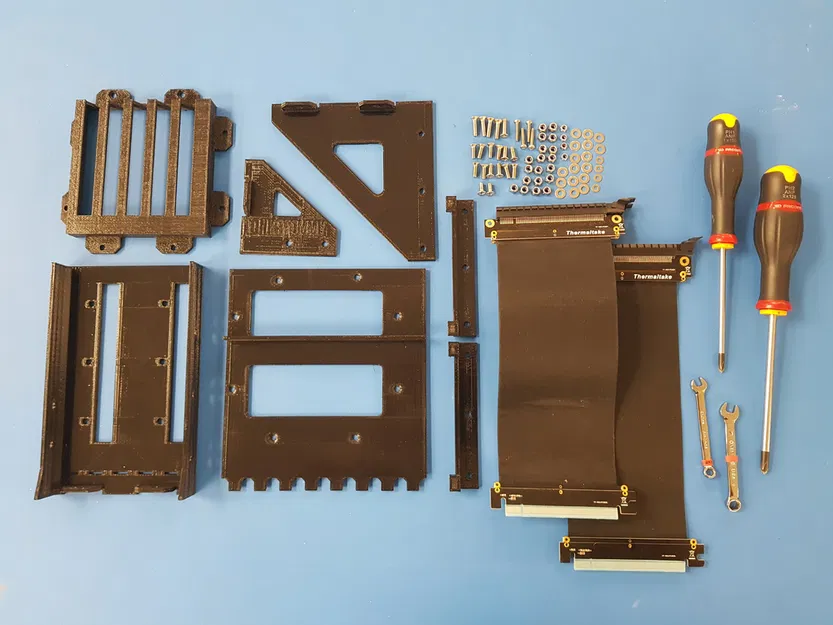

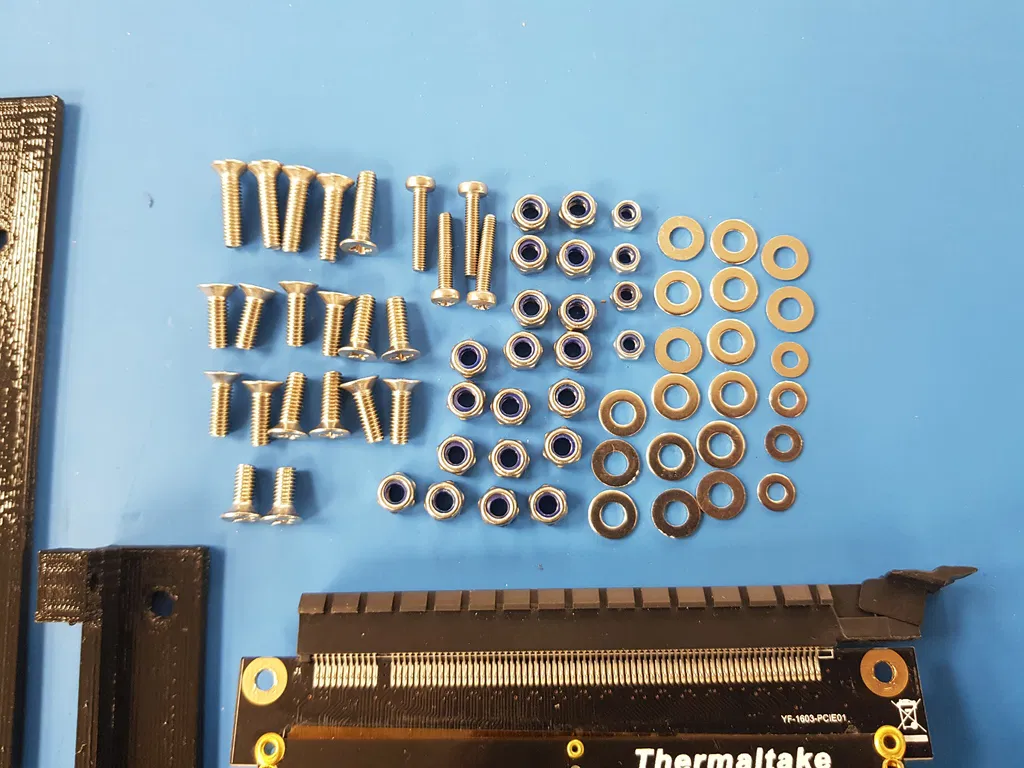

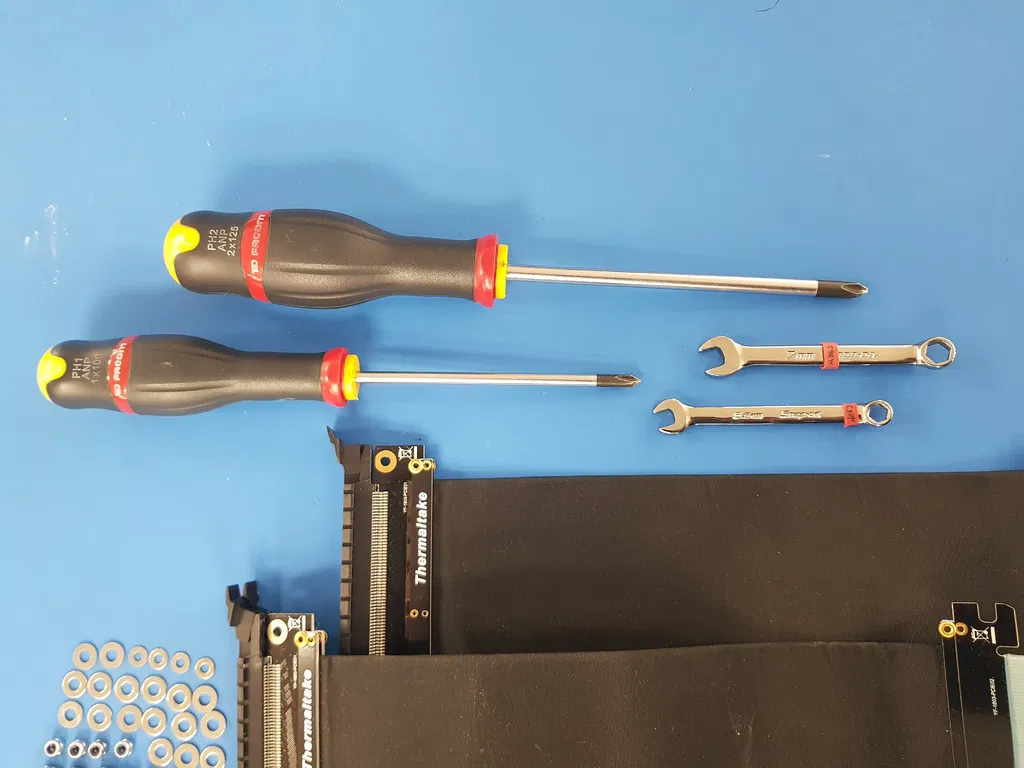

Tui có dùng mấy con ốc để ráp cái giá đỡ này, mấy bạn cần phải mua nha. Mấy bạn không cần phải dùng đúng loại y chang tui đâu nhưng mà tui thiết kế để nó hoạt động với mấy món sau:
- Ốc máy M4 đầu chìm
- 16mm x 5
- 12mm x 12
- 10mm x 2
- Vòng đệm phẳng M4 - Số lượng 19
- Đai ốc tự khóa M4 - Số lượng 19
- Ốc máy M3 đầu tròn - 16mm - Số lượng 4
- Vòng đệm phẳng M3 - Số lượng 4
- Đai ốc tự khóa M3 - Số lượng 4

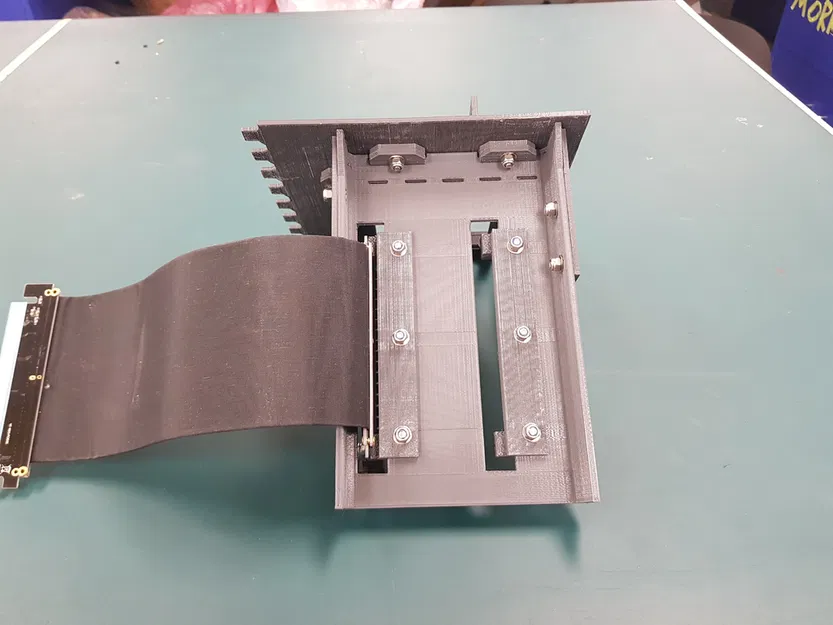

Dây cáp riser PCI
Giấy phép

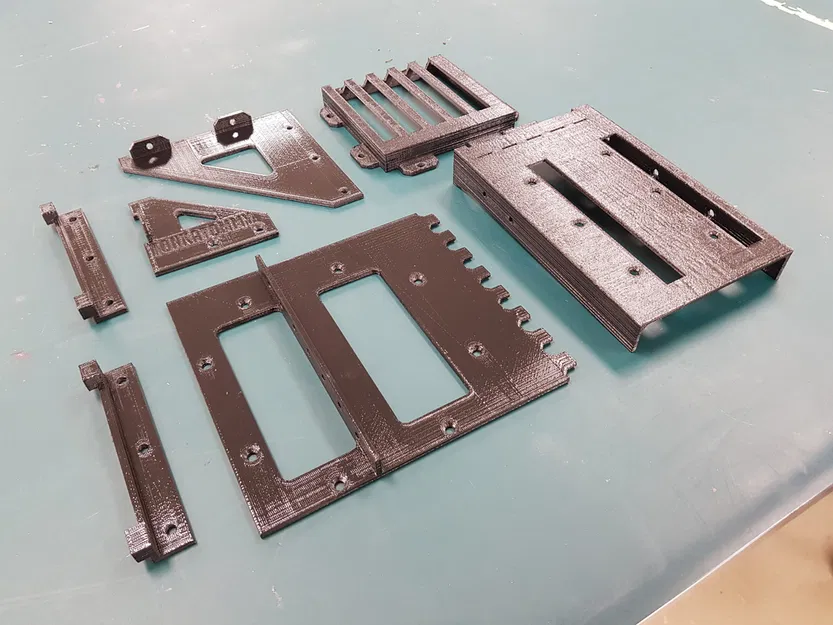

File mô hình
