Chốt Vặn Ốc Giường Máy in Elegoo Neptune 4 Max
- Lượt tải
- 761
- Lượt thích
- 110
- Lượt coi
- 4.486
- Bản remix
- 1
- Bình luận
- 0
File 4 1,1 MB
- Side_Top_1766621554.stlSTL · 124,9 KB
- Corner_Top_1766621556.stlSTL · 202,5 KB
- Corner_Bottom_1766621557.stlSTL · 380 KB
- Side_Bottom_1766621558.stlSTL · 384,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #175364
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả
Lưu ý: Có người cho tui biết là Elegoo sau này có sản xuất phiên bản khung giường dày hơn cho dòng Max 4, và mẫu này sẽ không gắn vừa. Tui hổng biết khi nào họ đổi khung mới, nhưng làm ơn kiểm tra độ dày khung của bạn trước khi in nha. Khung của tui dày khoảng 4-4.5 mm.
Tui có in mẫu gốc và gặp vài vấn đề. Lỗ nan hoa cần chà nhám nhiều lắm, với lại phần ngoài của núm vặn bên hông cũng vậy. Răng ở phía trên cho núm vặn bên hông hổng có thấp xuống đủ để ăn vô khung kim loại và giữ các răng phía dưới. Bánh răng phía trên cũng quá dày, còn bánh răng phía dưới thì cao quá khỏi đỉnh núm vặn nên tui cần mấy con ốc dài hơn. Mấy cái núm vặn gần như siết hết cỡ rồi mới bắt đầu ăn ren.
Mấy chỉnh sửa để giải quyết mấy vấn đề đó thì tui để ở dưới.
Giống như mẫu gốc, cái này có 30 răng, nên nếu bạn xài screws_tilt_calculate của Klipper thì mỗi lần xoay là 2 phút.
Chất liệu in: PETG (In PLA cũng được. Tui xài PETG vì nghĩ là độ bền và độ dẻo sẽ giúp mấy cái răng của bánh răng xài được lâu hơn).
Độ đặc: 100% để cho cứng cáp vì mẫu in cũng bự.
Supports: Organic Tree. Ở mấy cái mặt trên bên hông, bạn có thể chặn support ở mấy cái lỗ cho nan hoa. Bạn cũng có thể thử in úp xuống, nhưng tui chưa có thử.

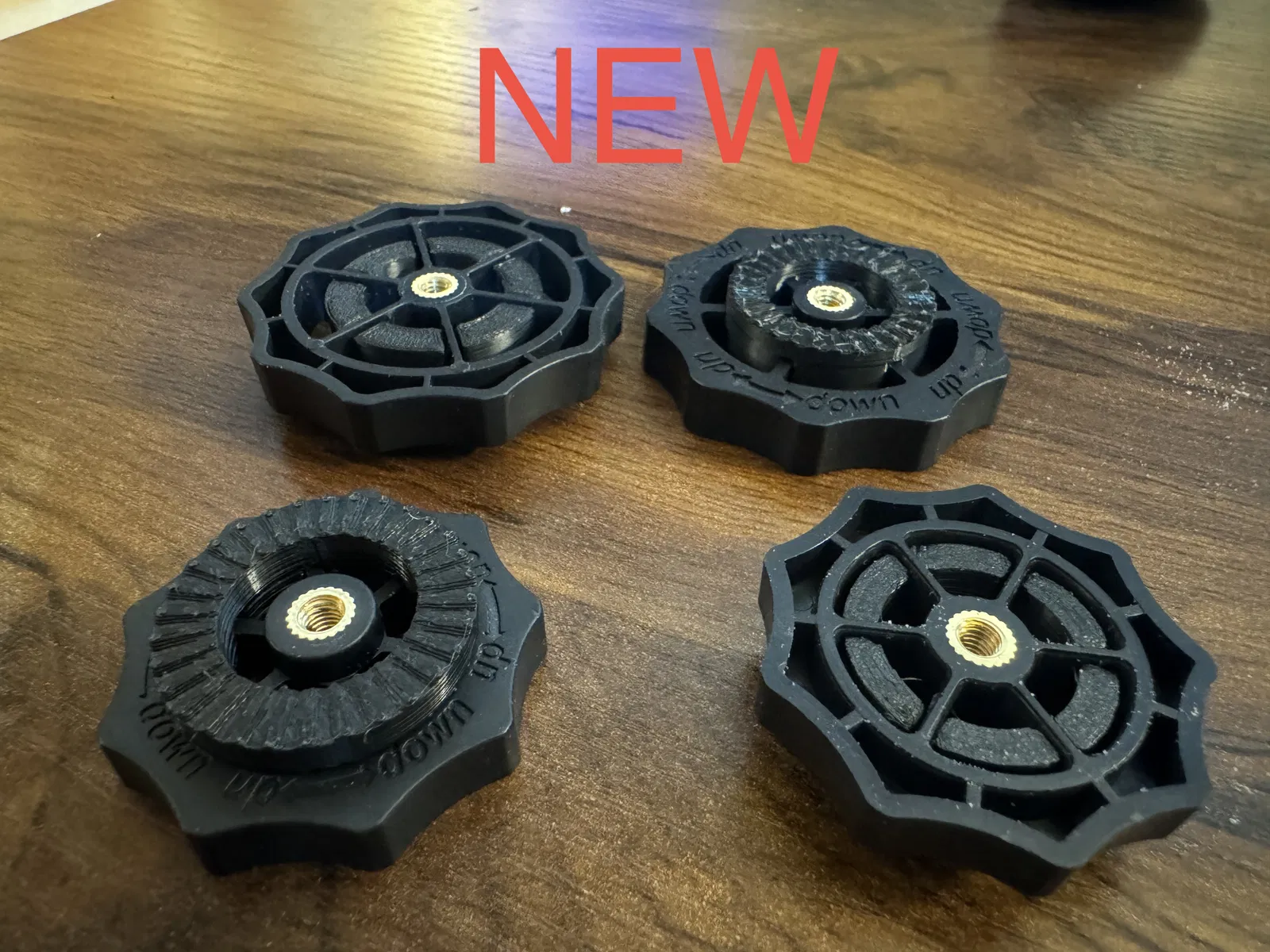

- Tăng độ rộng giữa các lỗ cho nan hoa của núm vặn để khỏi phải chà nhám.
- Giảm đường kính bánh răng bên hông để khỏi phải chà nhám.

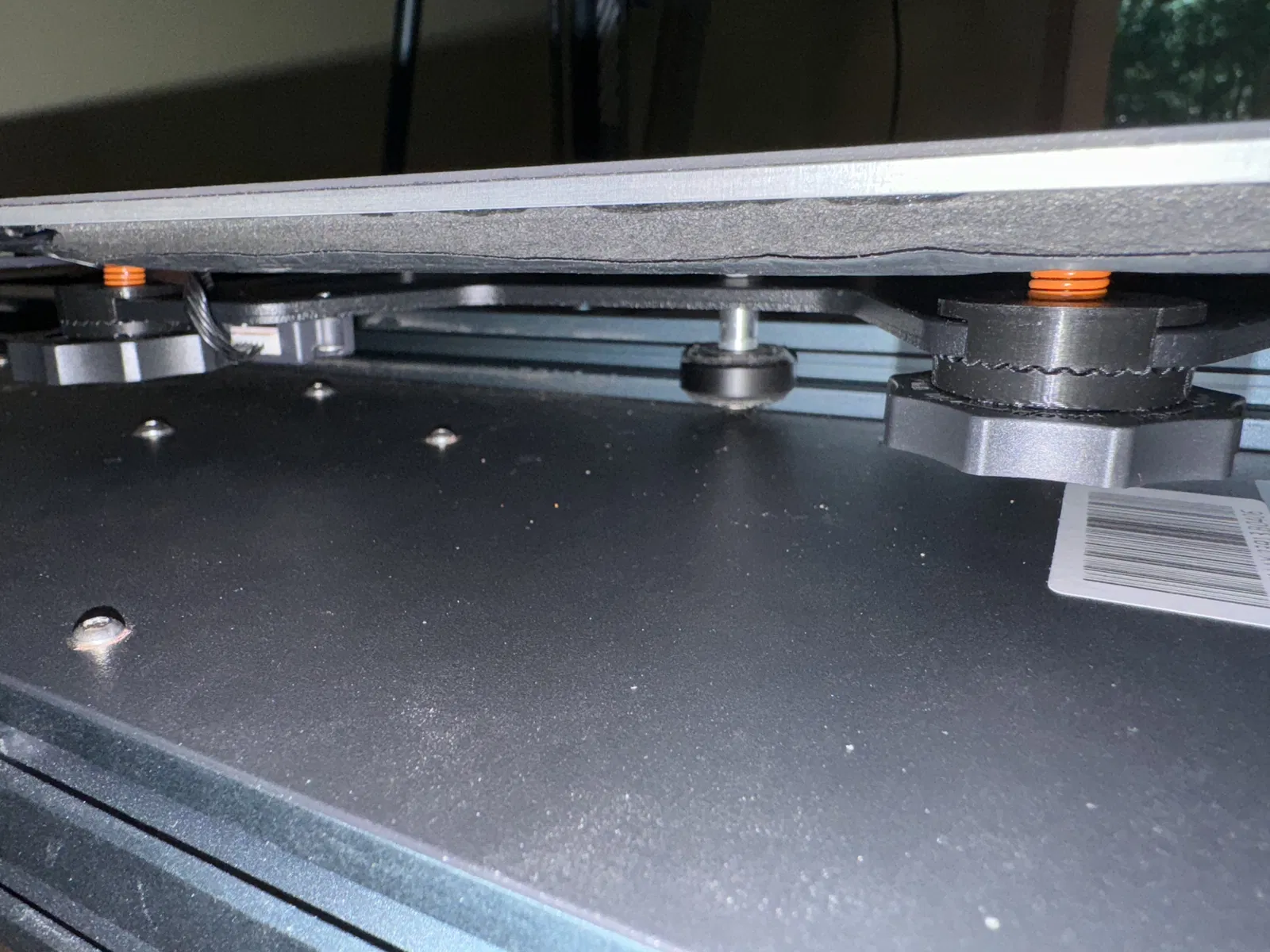

- Tăng khoảng cách giữa đế và răng của bánh răng trên để răng ăn tốt hơn khi chỉnh siết.

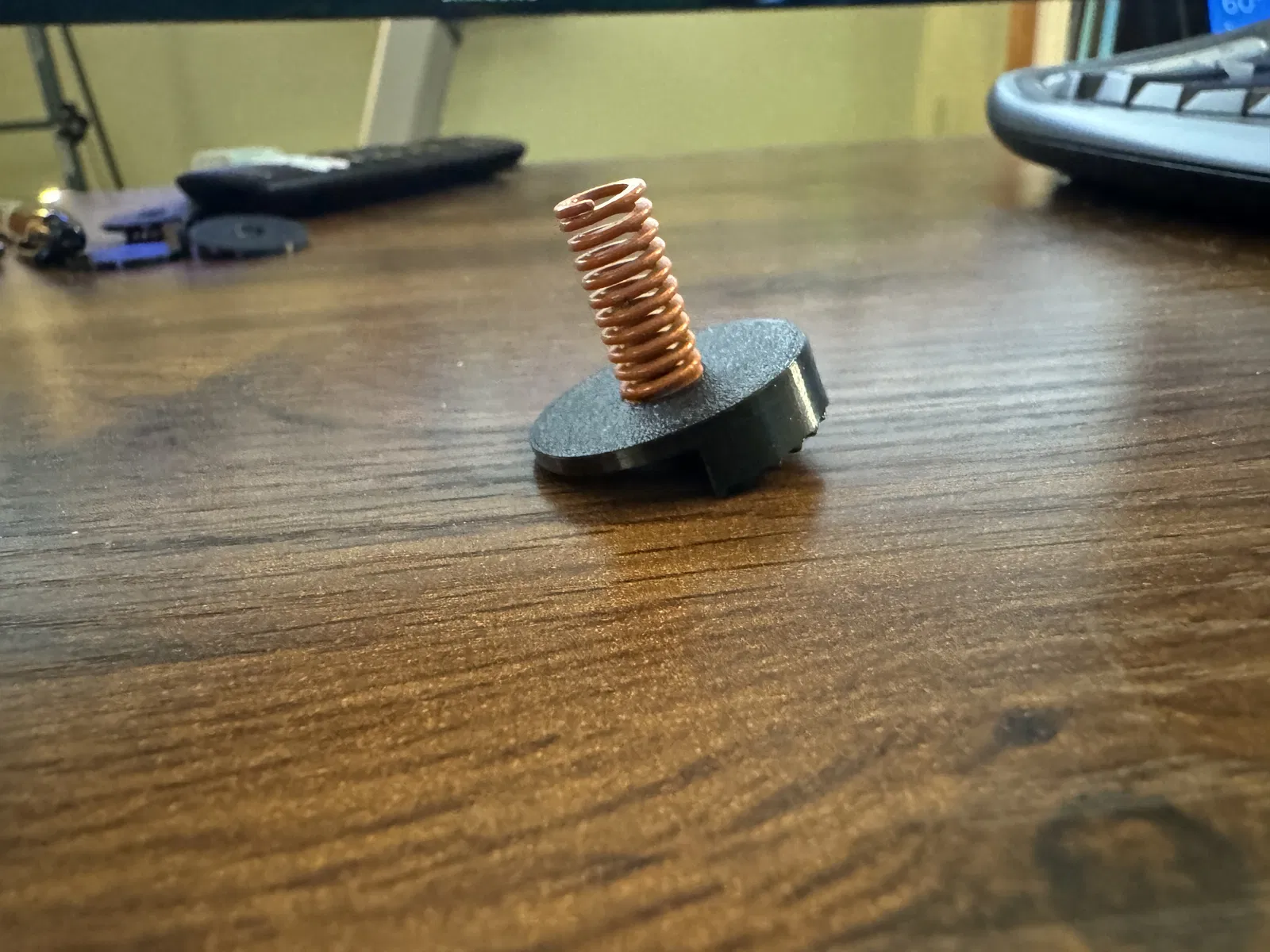

- Thêm rãnh mỏng cho lò xo ở bánh răng trên để có thể không cần ốc dài hơn.

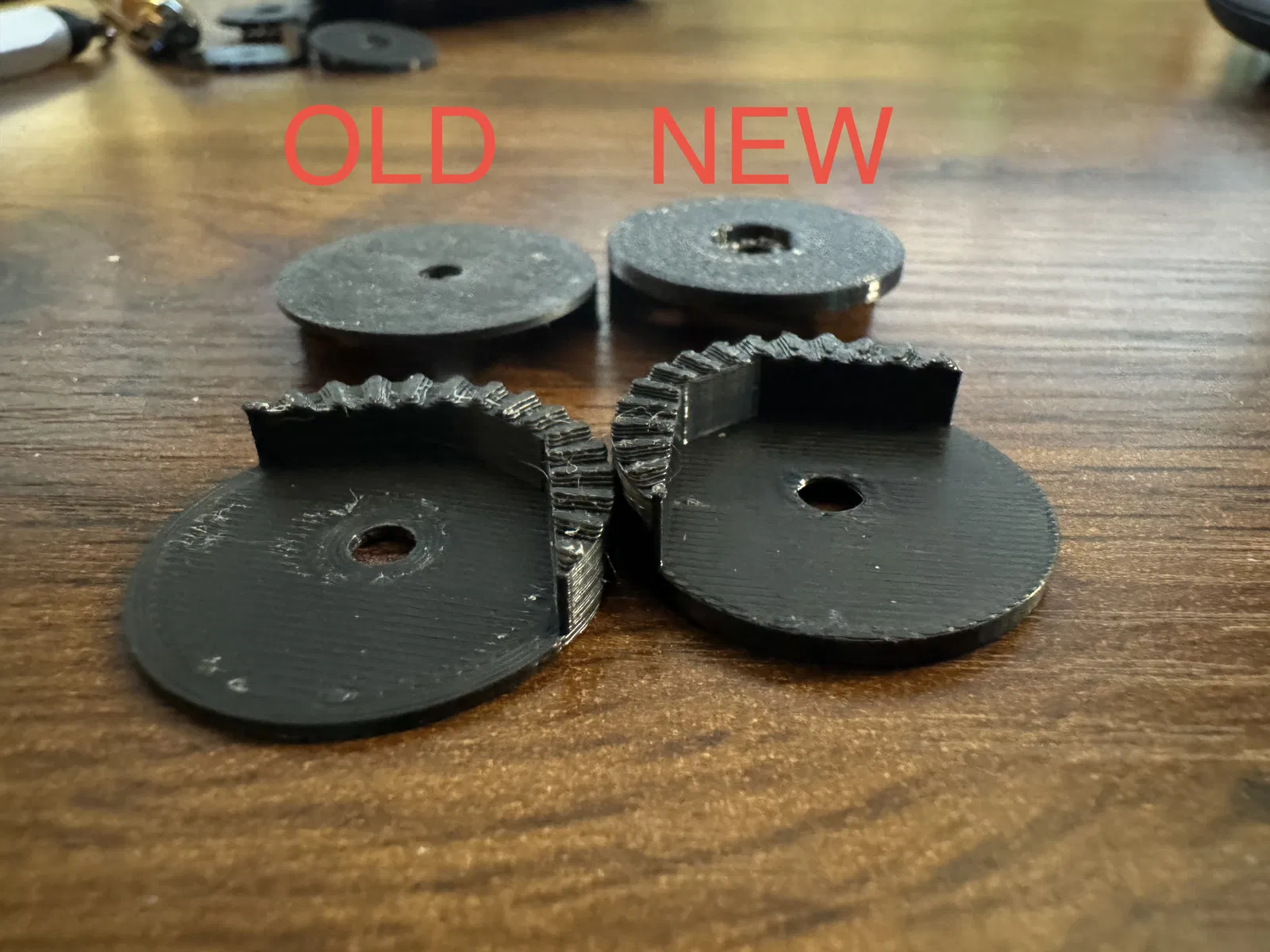

- Làm cho chiều cao của răng bánh răng dưới sát với chiều cao của núm vặn để có thể không cần ốc dài hơn.
- Tăng độ dài của lỗ nan hoa bánh răng dưới đến đáy núm vặn để tăng độ cứng.

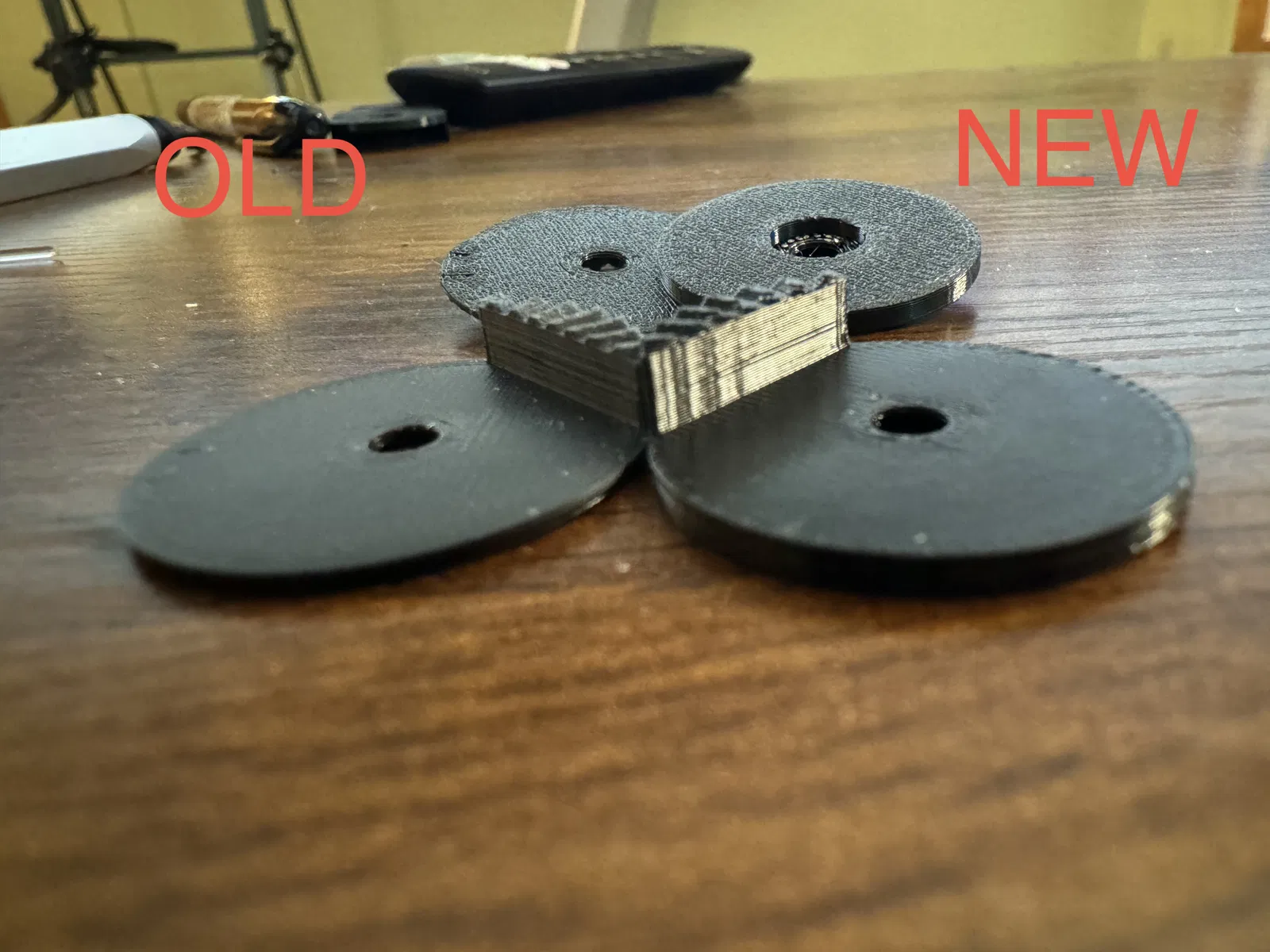

- Tăng độ dày của đế bánh răng trên để tăng độ cứng cáp, cho răng ăn tốt hơn khi chỉnh siết.
- Bỏ phần vát ở mặt dưới bánh răng bên hông, để nó nằm sát vô núm vặn.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 4
- Tổng dung lượng
- 1,1 MB
- File lớn nhất
- 384,4 KB
