Hộp đựng đồ dự án dựa trên Ikea Vårsyren

Một chiếc hộp đựng đồ điện tử siêu rẻ nhưng nhìn rất cao cấp. Tận dụng luôn cái sự tiêu dùng ồ ạt đó đi (ai rồi cũng xài, chi bằng làm cho có ích).

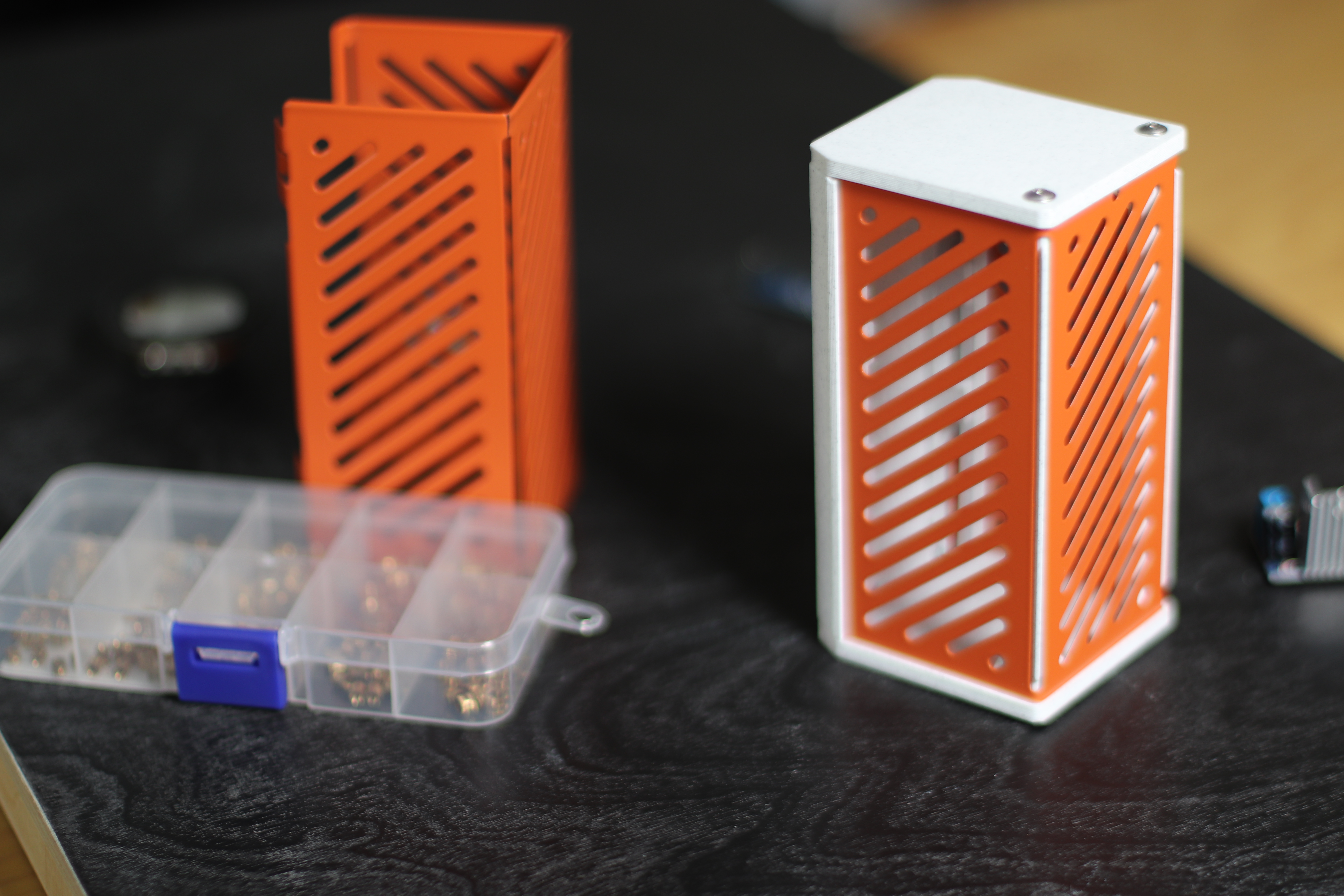

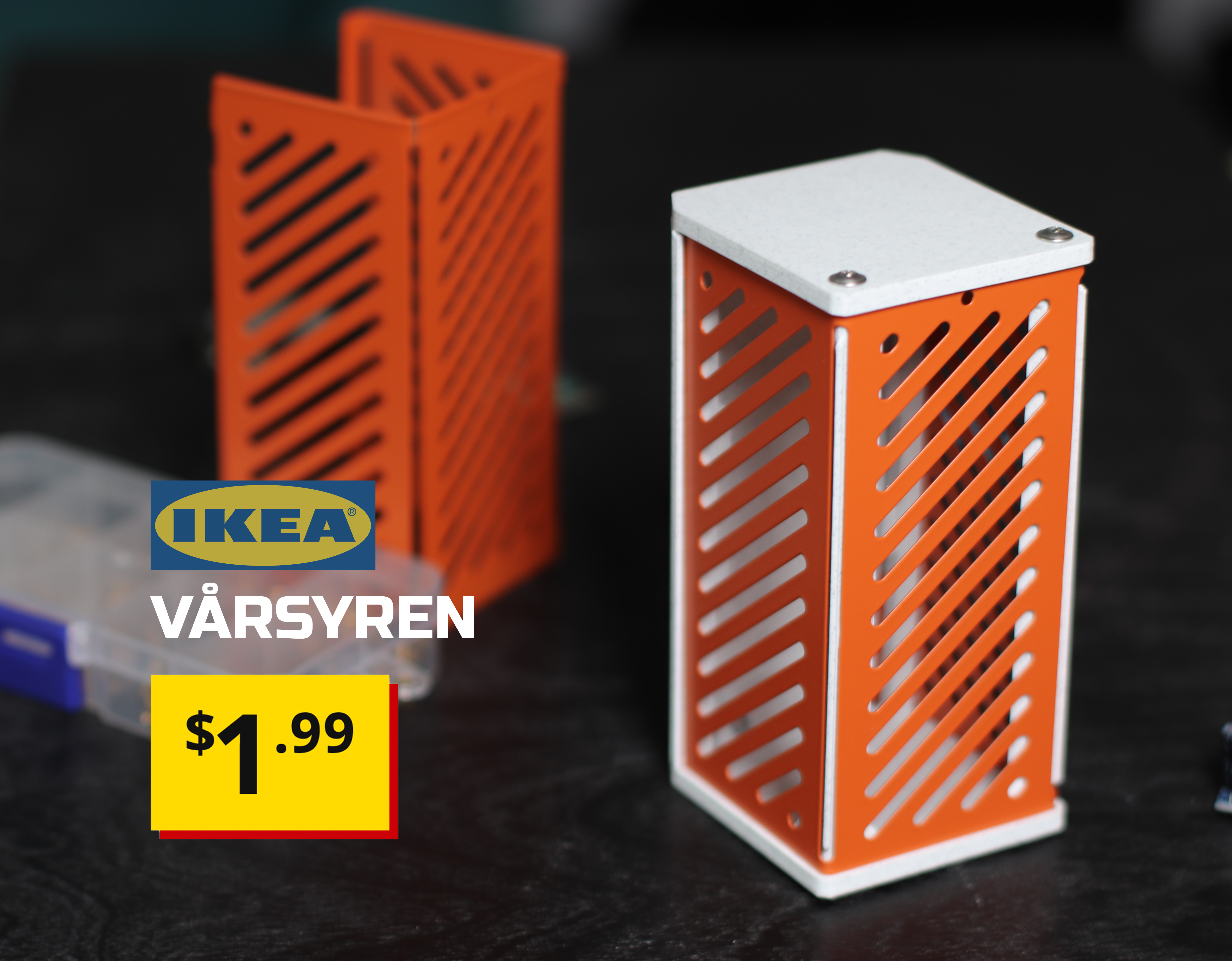

Cái món Ikea Vårsyren này có giá $2, bạn sẽ có 6 tấm lưới bằng kim loại. Mỗi tấm chưa tới $1 nữa. Tôi chắc là không thể nào kiếm được kim loại thô với cái giá đó đâu.

À, chúng có hai màu: trắng hoặc màu cam siêu thời trang kiểu tương lai.

Thế nên tôi không cưỡng lại được, đây là bản thử nghiệm cho một chiếc hộp đựng. Lý tưởng nhất là bạn nên lấy file STEP và tùy chỉnh nó cho phù hợp với dự án của mình. Tôi đã cố gắng không bo tròn hay vát cạnh mọi thứ, nên việc tùy chỉnh theo nhu cầu của bạn sẽ rất dễ dàng.

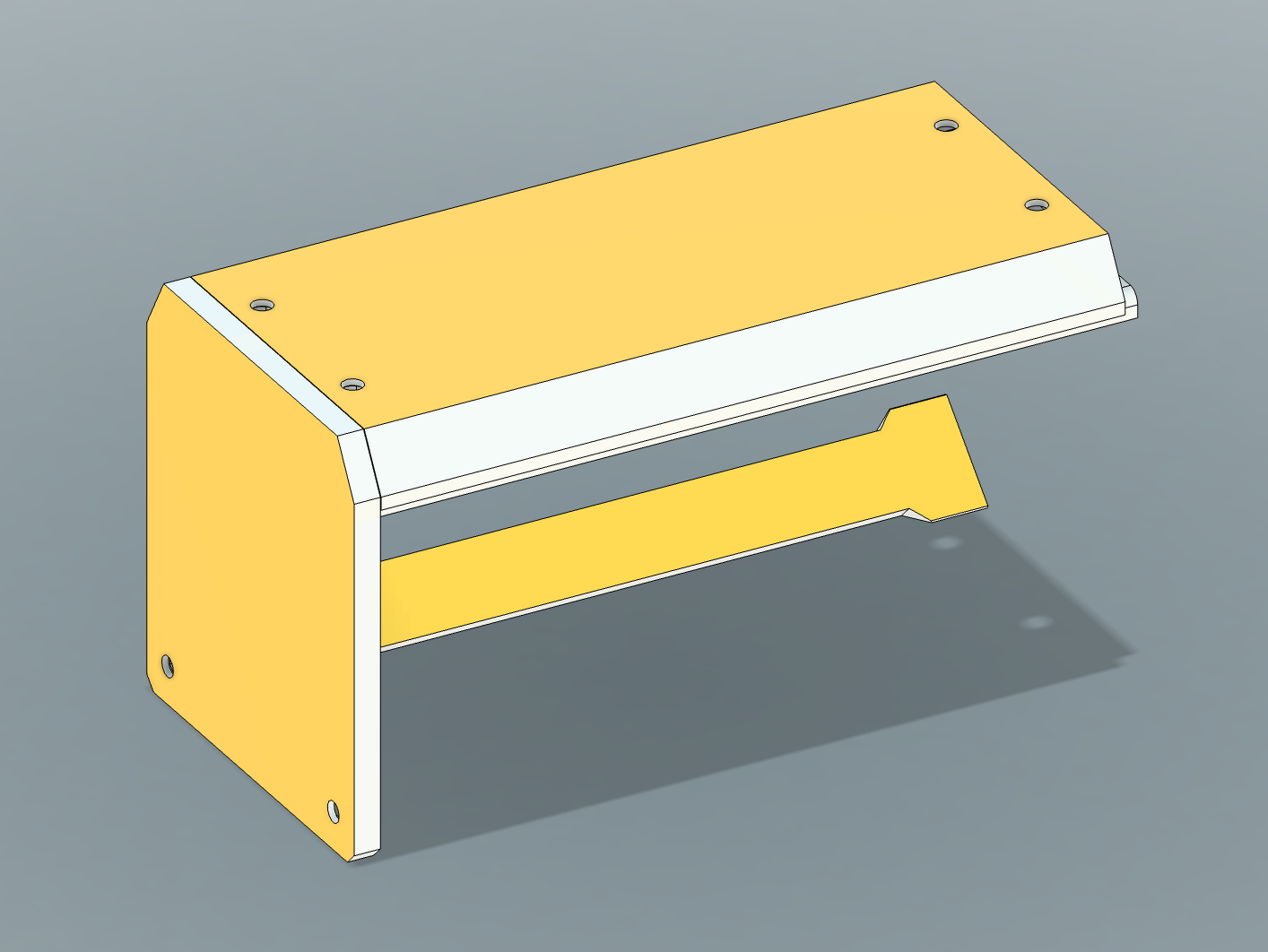

Lưu ý: mặt màu vàng là mặt được thiết kế để đặt lên bàn in.

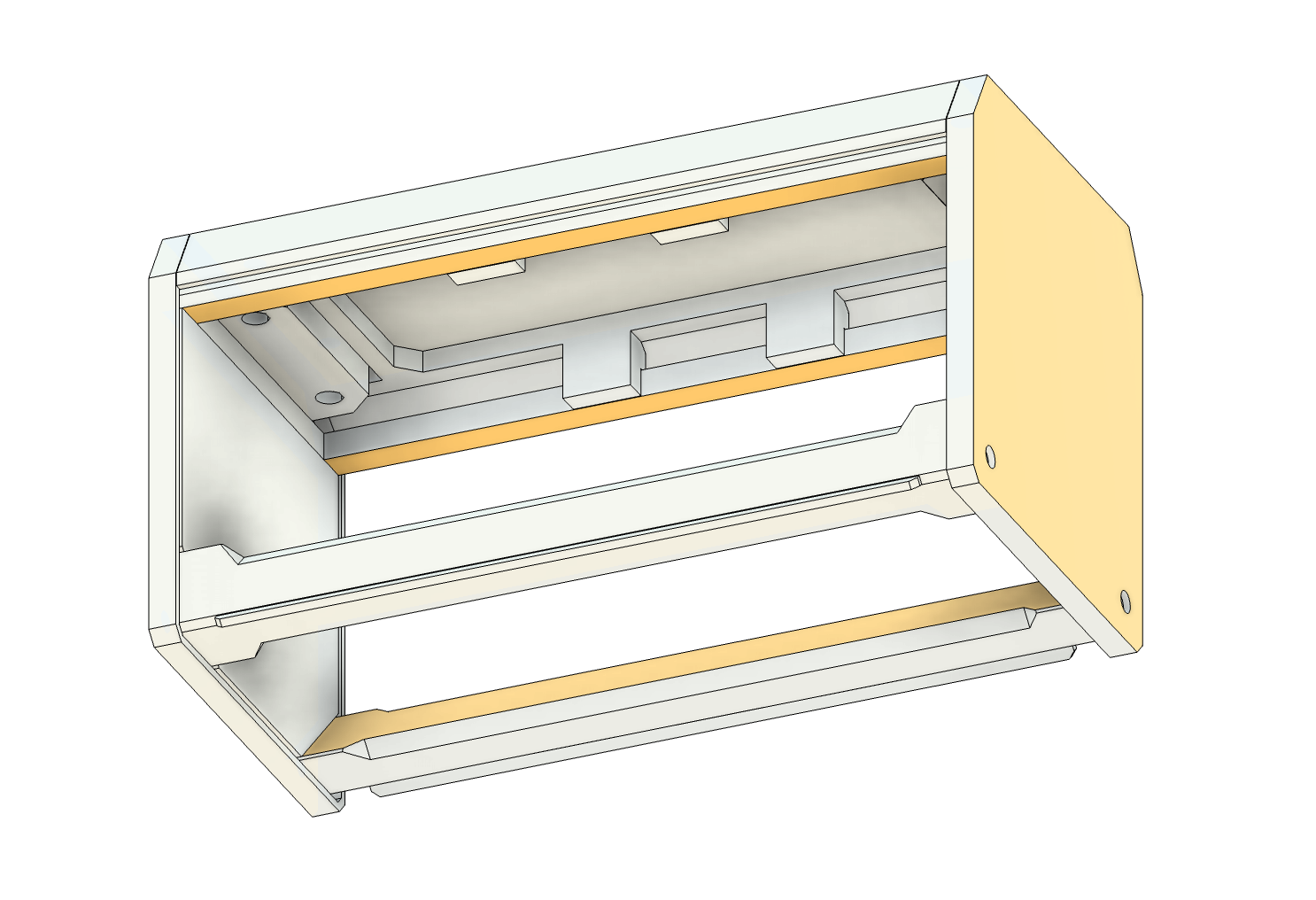

Bạn sẽ cần:

• 2 x EndCap
• 2 x Post
• 1 x SupportFrame
• 1 x SideFace

EndCaps và Posts đều đối xứng, bạn có thể in 2 cái.

Trên máy in của tôi, tôi dùng nozzle 0.6mm và thường in ở lớp cao 0.4mm vì máy tôi chạy chậm, nên đó là những thông số chính tôi dùng khi thiết kế (về cơ bản là các bội số của nó theo các hướng tương ứng). Điều này không có nghĩa là nó sẽ không in tốt với các cài đặt khác.

Nếu có gì đó không khớp, bạn chỉ cần mở file STEP, xác định mặt nào cần chỉnh sửa và dịch chuyển nó khoảng 0.1mm theo hướng thích hợp. (Sử dụng công cụ Offset Face trong Fusion).

Ốc vít

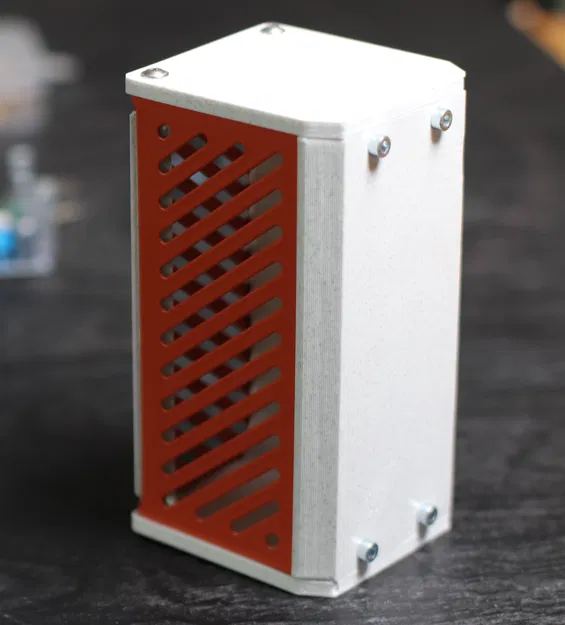

Trong bản demo này, tôi gắn EndCaps vào Posts bằng vít tự khai thác cho nhựa và sau đó tôi gắn SideFace bằng bu lông M3 thông thường cùng với ốc ren cấy vào hai bên của EndCaps.

Cá nhân tôi thích vít tự khai thác hơn, nó nhanh hơn nhiều, cần ít không gian thiết kế hơn (lỗ nhỏ hơn), và chúng làm công việc đó rất tốt. (https://www.aliexpress.com/item/1005006095334364.html)
