Vỏ máy tùy chỉnh lớn cho các dự án dựa trên Ikea Vårsyren

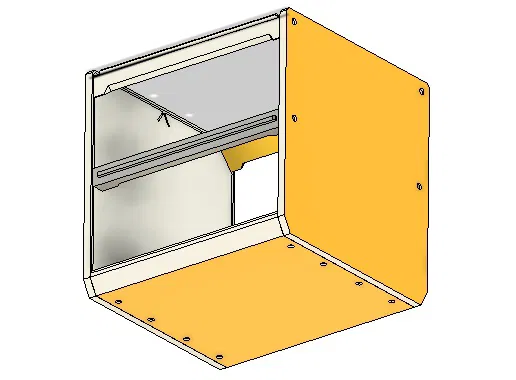

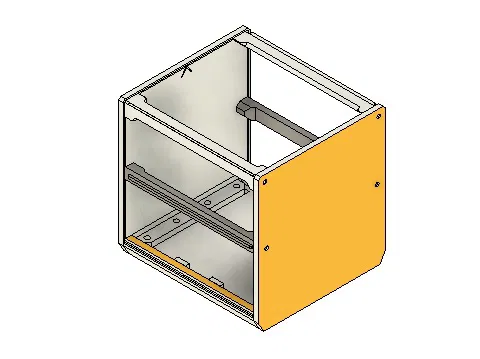

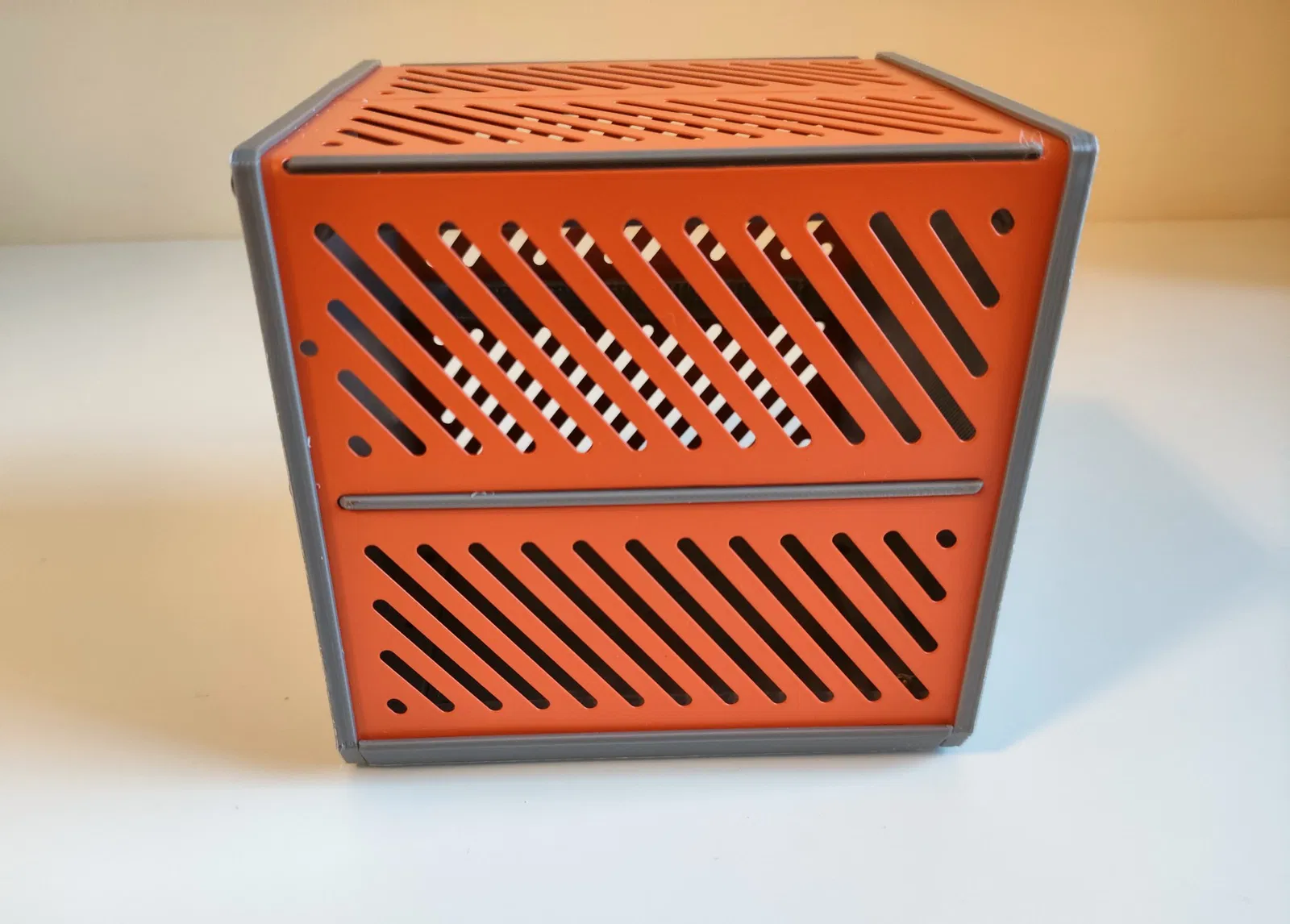

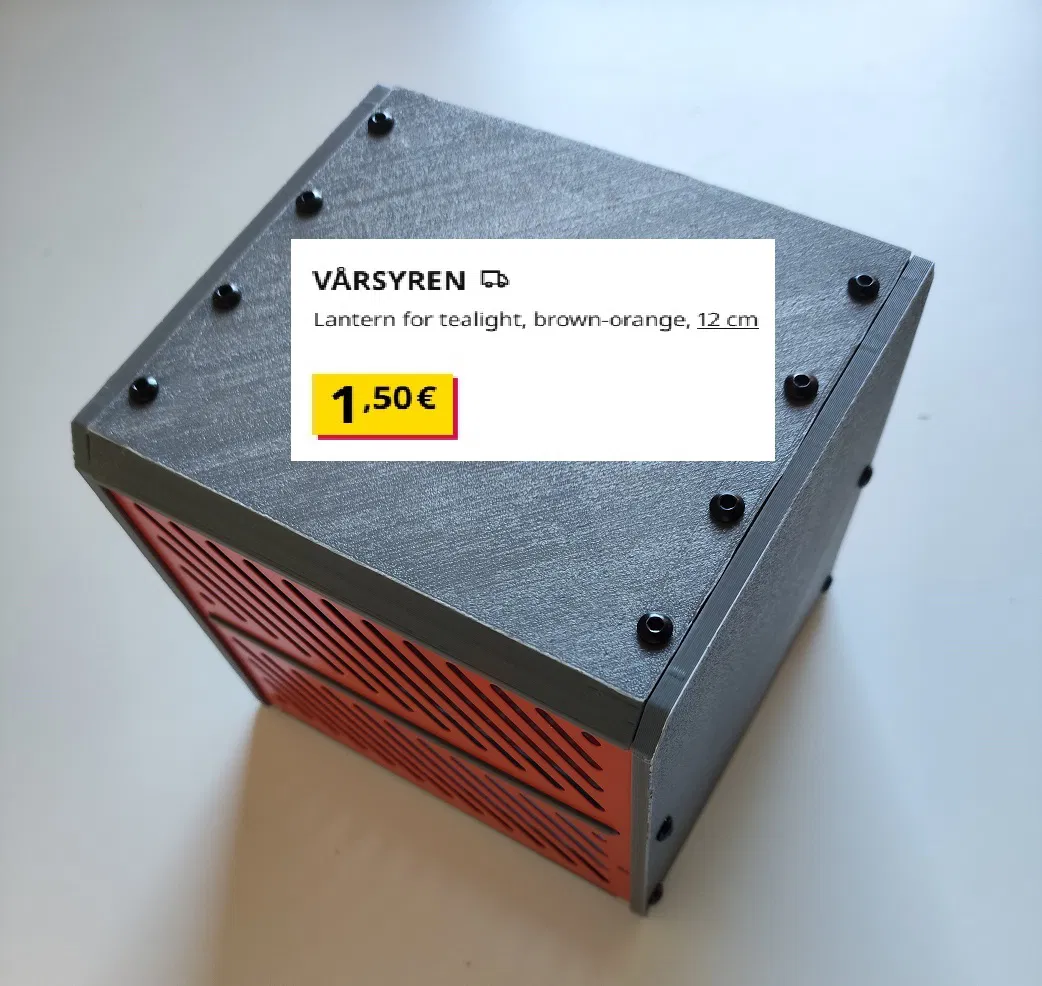

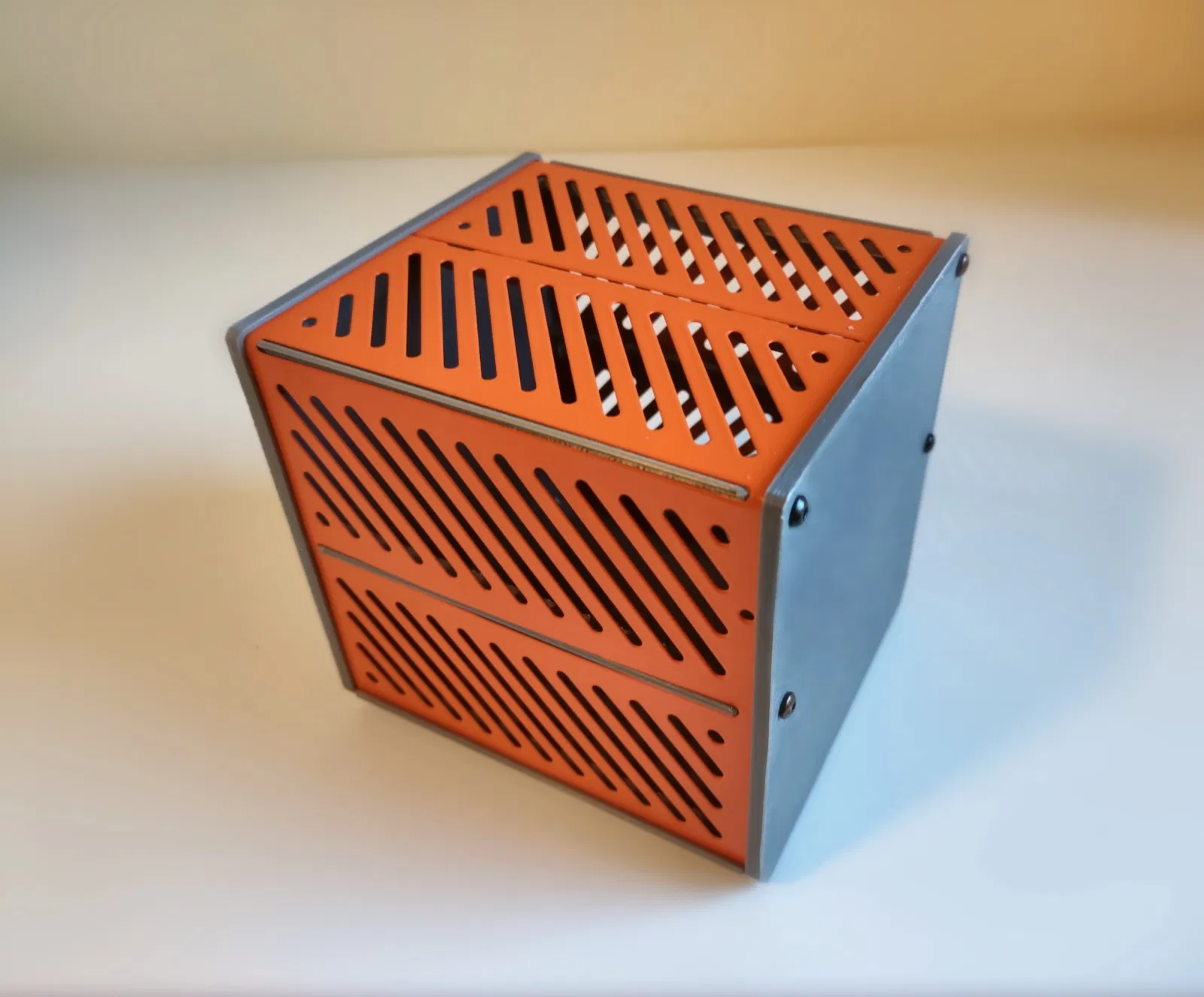

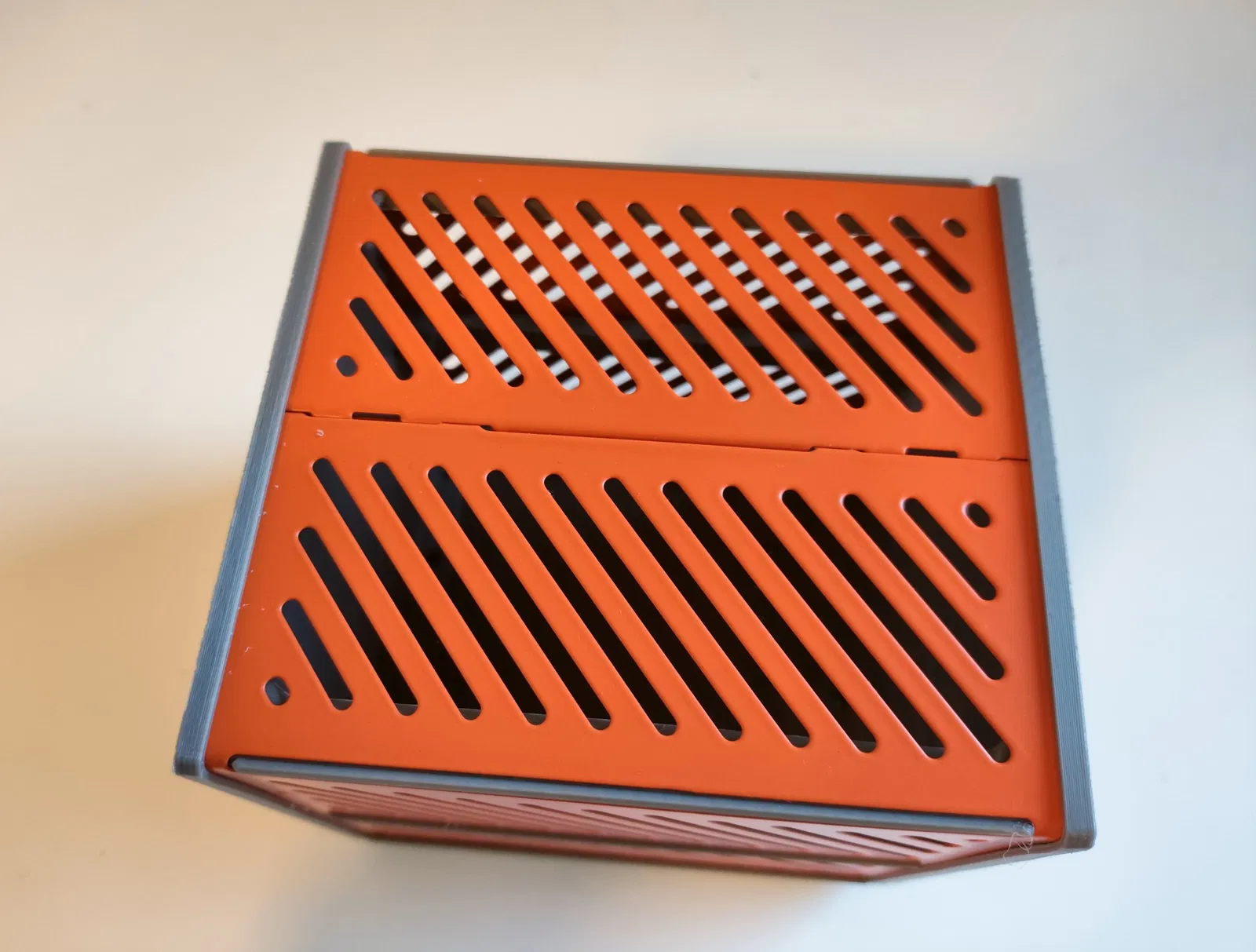

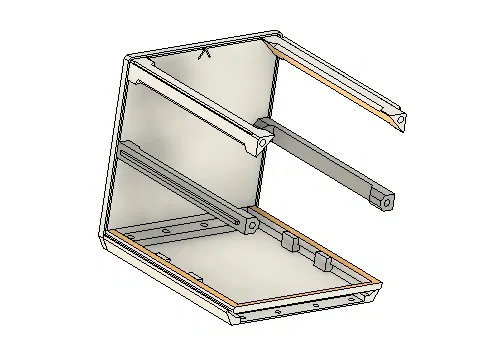

Tôi thấy dự án vỏ máy của Julius Curt dựa trên đèn Ikea Vårsyren và rất thích ý tưởng đó, chỉ là lúc đó tôi cần một vỏ máy lớn hơn với khả năng làm mát tốt cho dự án máy hàn điểm của mình. Vì vậy, tôi quyết định sử dụng cả hai tấm kim loại để tạo thành một hộp duy nhất, giữ nguyên thiết kế ban đầu, nhưng đạt được thể tích lớn hơn gấp khoảng 4 lần (kích thước bên ngoài là 122mm x 110mm x 117mm). Việc lắp ráp khá đơn giản, sau khi tất cả các ốc vít và các bộ phận kim loại được đặt vào vị trí, bạn có thể tháo đáy ra một cách an toàn - cấu trúc sẽ không bị sụp đổ. Tôi đã bao gồm tệp .step để tùy chỉnh, vì mỗi dự án cần các lỗ mở khác nhau cho màn hình, nút bấm và dây điện, vì vậy bạn có thể chỉnh sửa nó theo ý muốn.

CÁC BỘ PHẬN CẦN IN

2 x Tấm hông

2 x Thanh đệm hông

2 x Thanh đệm góc

1 x Khung đáy

1 x Tấm đáy

ỐC VÍT

Tôi đã thay thế tất cả các vít tự khoan bằng bộ kết hợp vít M3 và đinh vít đồng thau vì tôi định sử dụng biến áp MOT khá nặng, nhưng vít tự khoan sẽ tiện lợi hơn cho các dự án nhẹ hơn.

Bạn sẽ cần 16 con đinh vít đồng thau ngắn hơn 7mm và 16 con vít M3 ngắn hơn 8mm.
