Dụng cụ khóa dây curoa cho KOBRA S1

Tác giả Motion_1397550

Lượt tải
128
Lượt thích
23
Lượt coi
1.391

File 2 277,8 KB

  • BELT_SKIPER_S1_BASE_v5_1766610143.3mf3MF · 123,8 KB
  • BELT_SKIPER_S1_LOCK_v2_1766610144.3mf3MF · 154 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Thì cái bed của máy Anycubic Kobra S1 á, nhiều khi mở hộp ra là thấy nó canh sai tùm lum hết trơn à. Cái dụng cụ đơn giản này sẽ giúp canh chỉnh thủ công tất cả các điểm trên bed nè (trước bên trái, trước bên phải, và sau ở giữa) nơi mà khung máy được nối với hệ thống chuyển động Z bằng cách dùng phương pháp "nhảy dây" (belt skipping). Với phương pháp này, cái kẹp này sẽ khóa sợi dây curoa lại để bạn có thể xoay từng con ốc dẫn hướng (lead screw) một cách riêng biệt và cho dây curoa nhảy trên puly mà không làm xoay ba con ốc còn lại. Từ đó, bạn có thể nâng lên hạ xuống từng điểm kết nối một cách độc lập.

ĐẦU TIÊN: Phương pháp canh chỉnh này yêu cầu phải cài đặt Rinkhals overlay lên máy in nha, tại vì mình cần xem cái lưới đo bed (bed mesh) khi thực hiện canh chỉnh bed level này.

https://github.com/jbatonnet/Rinkhalshttps://github.com/jbatonnet/Rinkhals

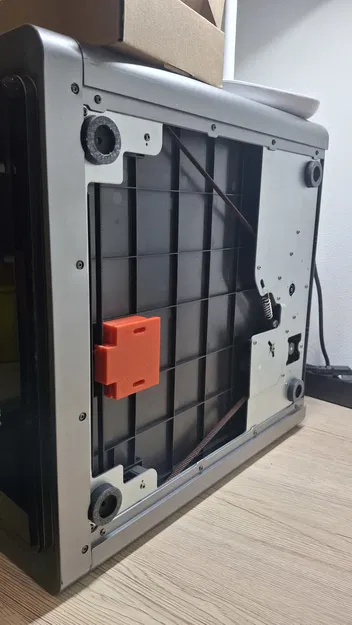

Đầu tiên, bạn cần gắn cái BASE này vào vị trí như trong hình. Bạn có thể dán nó bằng keo siêu dính vào tấm đế, hoặc khoan hai lỗ ngay vị trí lỗ lục giác và dùng hai con ốc m3 cùng với đai ốc để cố định. (Coi chừng: Khoan đúng lỗ nha)

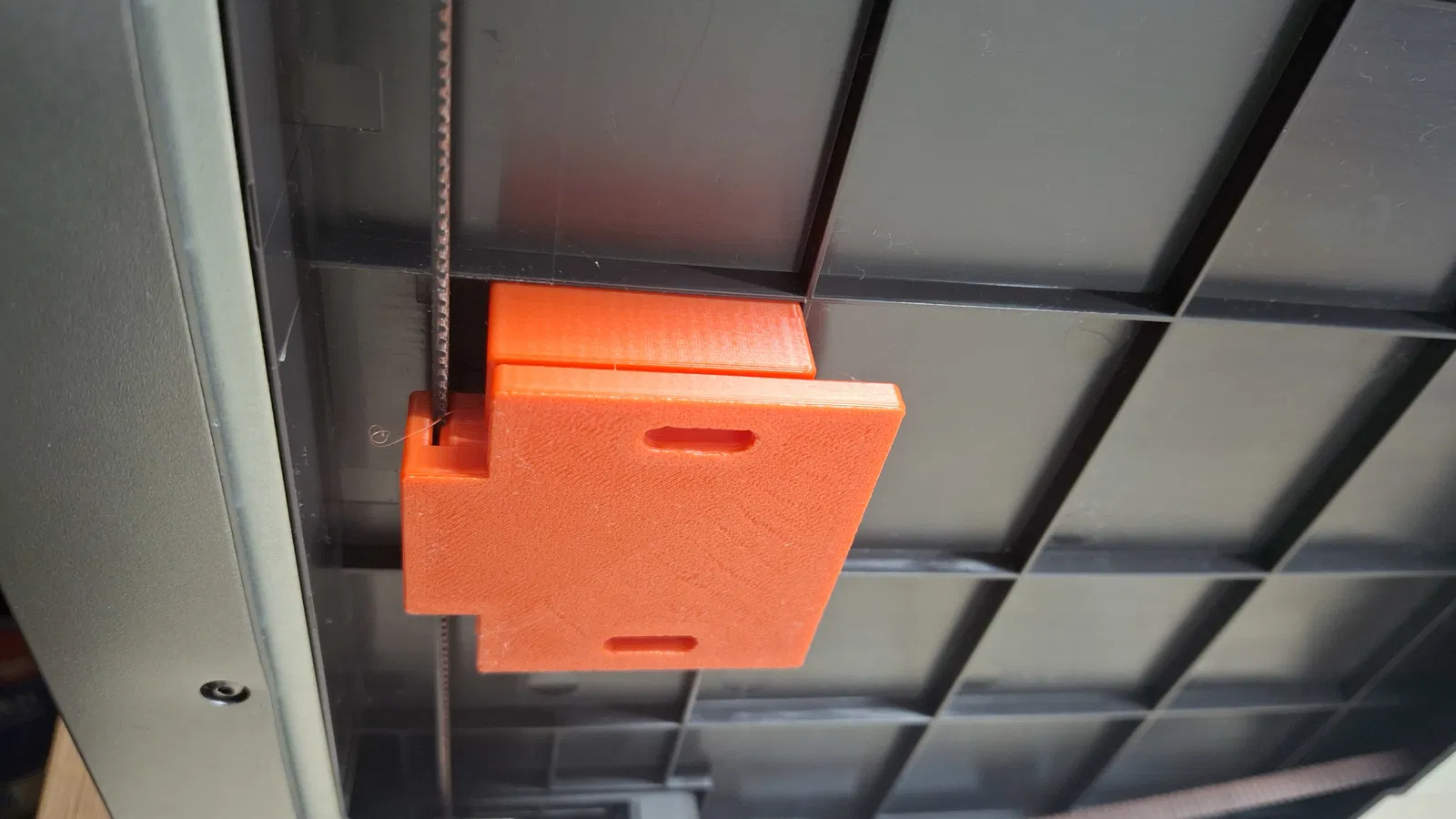

Sau đó, bạn luồn sợi dây curoa vào khe trên cái LOCK rồi ấn nó vào rãnh trên cái BASE.

Bạn có thể cố định nó bằng 2 con ốc tự tapping m3 đi kèm máy, nhưng mà không cần thiết lắm đâu, nếu bạn ấn cái lock vào rãnh đủ chặt thì nó cũng ổn rồi.

Khi canh chỉnh xong, bạn chỉ cần tháo cái lock ra thôi. Cái base thì có thể để yên trên máy nếu bạn muốn.
