Mô tả

Giới thiệu

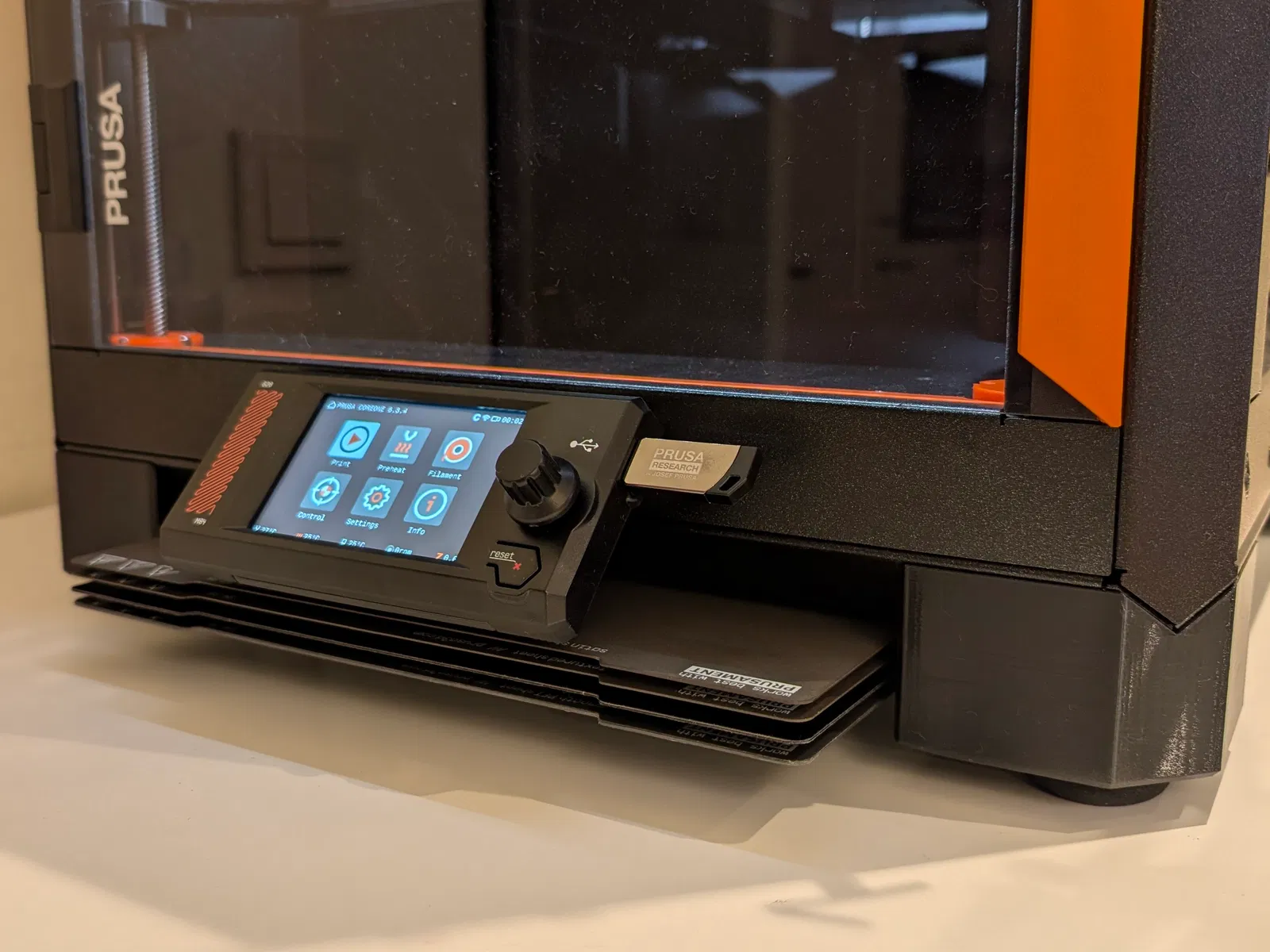

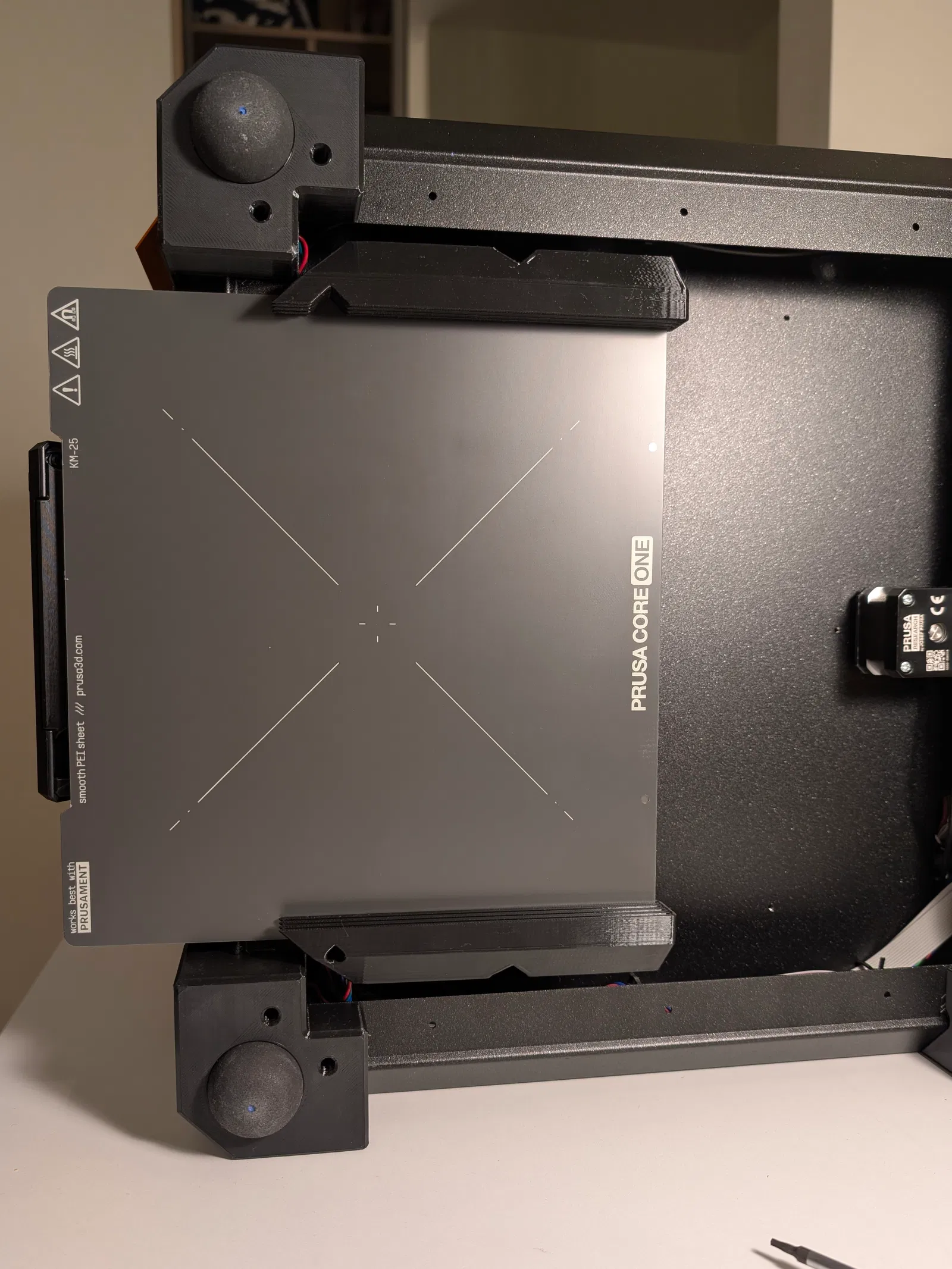

Cái chỗ trống dưới máy in mà để phí thì tiếc lắm, nên tôi làm cái kệ để tờ giấy in này, gắn ở dưới đáy máy và để được 4 tờ giấy.

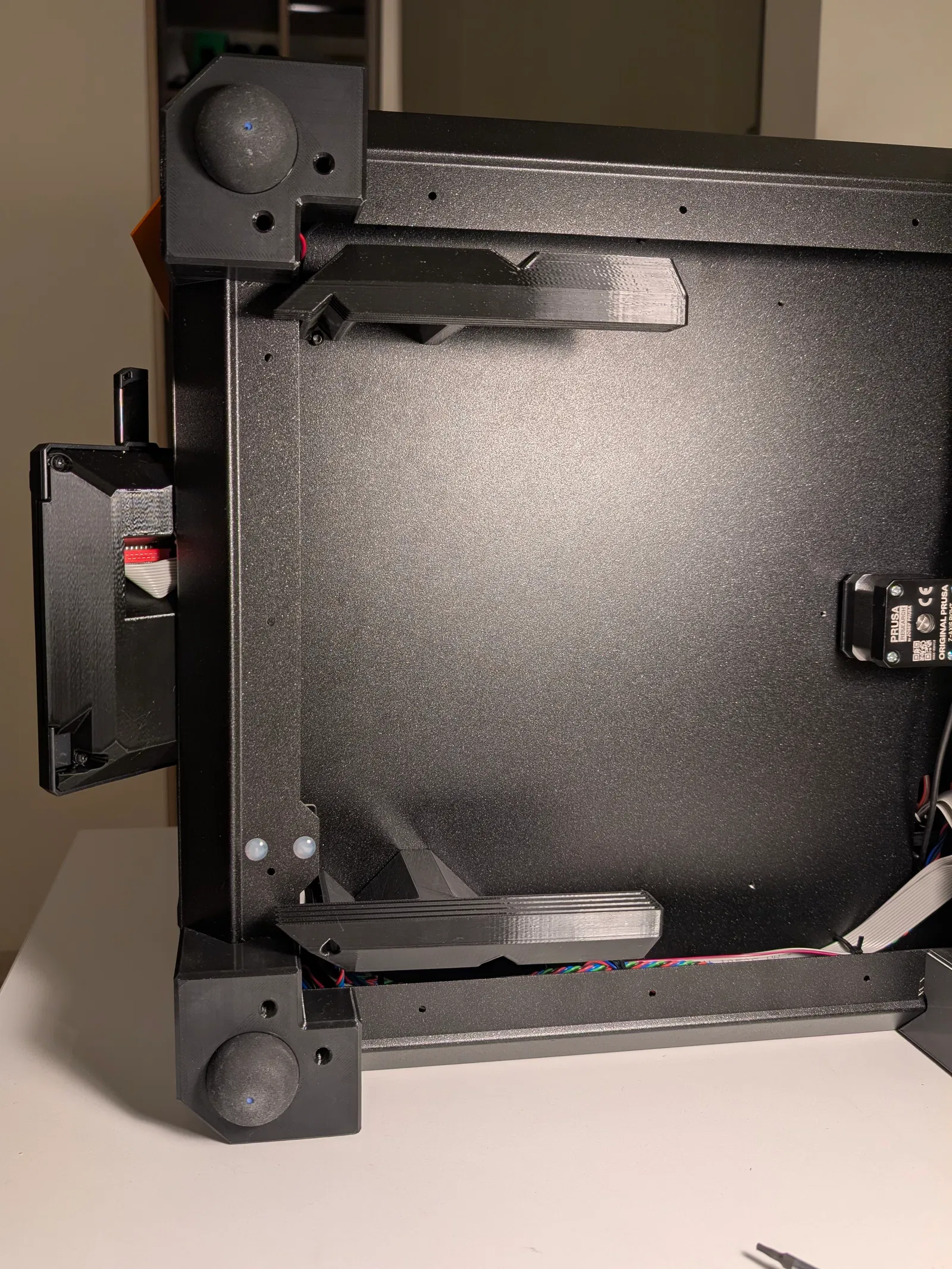

Mô hình này tận dụng mấy lỗ M3 có sẵn ở mặt đáy và dùng 4 con ốc để gắn.

Mấy cái khe để giấy hơi dốc lên trên một chút, nên lúc máy in rung lắc thì giấy cũng không bị rơi ra ngoài.

Cần sửa đổi trước

Mô hình này đòi hỏi máy in phải có gắn thêm chân đế. Các mô hình tương thích bao gồm, nhưng không giới hạn ở:

  • của @dancan13f;
  • Prusa core One feet v2 (ngoại trừ các phiên bản "dốc") của @Prusaguy;
  • của @TPdesign;
  • Các mô hình:
    • tạo khoảng trống ít nhất 30mm ở phía dưới;
    • có kích thước xy tương tự như mô hình (khoảng cách ngang với kệ chứa là chưa tới 1cm).

Phần cứng cần thiết

  • 4 con ốc M3x4 hoặc dài hơn
    • ốc rT (ví dụ: M3x4rT) cũng xài được;
    • in thêm mô hình spacer nếu dùng ốc dài hơn (có thể chỉnh scale theo trục Z nếu cần), để ốc không bị thò ra ngoài lồng máy.

Hướng dẫn in

Mô hình đã được định hướng sẵn, nên bạn có thể in mà không cần support:

Miễn trừ trách nhiệm

Các lỗ M3 ở mặt đáy là "tính năng chưa được công bố" của Core One, nên không có gì đảm bảo chúng sẽ nằm chính xác ở vị trí như nhau trên mọi máy in. Bạn có thể kiểm tra vị trí lỗ bằng cách xoay lại mô hình và chỉ in vài lớp đầu tiên:

Nếu lỗ của bạn không có ren, bạn có thể dùng ốc dài hơn một chút và dùng đai ốc để cố định chúng.

File .step có vị trí tương đối chính xác, nên bạn có thể dùng nó để định vị lỗ trên mô hình của riêng mình.

Nhật ký thay đổi

2025-09-25 — tải lên phiên bản có khe đựng giấy in dày hơn (2mm thay vì 1.5mm)
