Bộ Pin MAK Kiểu Quân Đội 12V

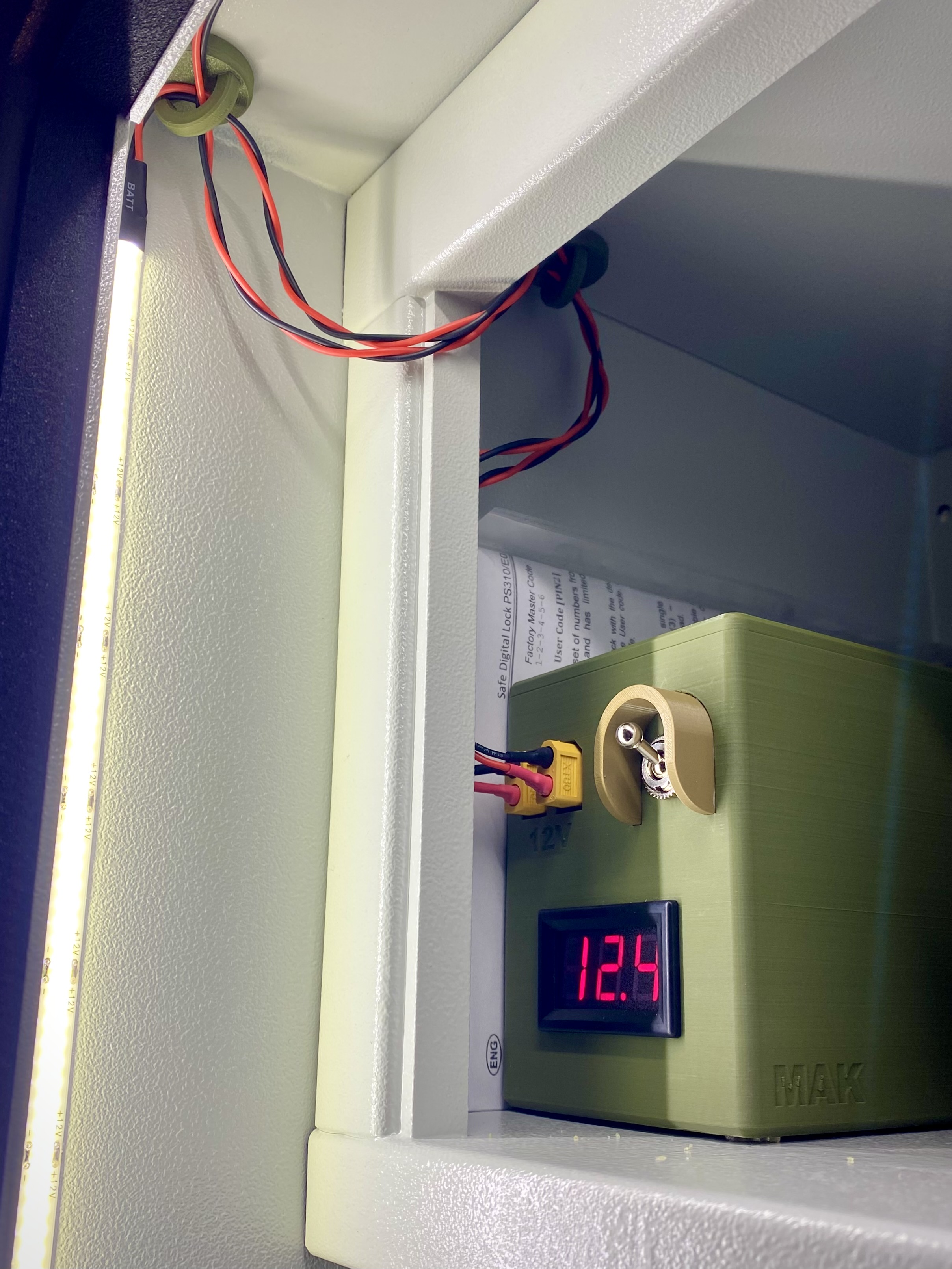

Bộ pin 12V Pb, lý tưởng để chạy dải đèn LED COB 12V, ví dụ như lắp đặt bên trong két sắt đựng súng, nơi không có nguồn điện nào khác và sự an toàn được đề cao.

Pin Pb an toàn hơn nhiều so với pin LiIon/LiPo hiện đại – do ít có nguy cơ cháy nổ hơn đáng kể, điều này rất quan trọng khi lắp đặt bên trong két sắt đựng súng nơi lưu trữ đạn dược.

Dung lượng 7Ah được cho là đủ cho nhiều tuần, thậm chí nhiều tháng sử dụng ngắn, không thường xuyên (như trường hợp của két sắt đựng súng thường thấy; pin dung lượng 9Ah mở rộng cũng có sẵn).

Tôi khuyên bạn nên sử dụng pin chu kỳ sâu AGM, có thể xả sâu đến mức thấp một cách an toàn (tận dụng tối đa dung lượng danh định của nó). Mức tối thiểu tuyệt đối cho các loại pin 12V này thường là 10.5V, tuy nhiên tôi sẽ không xuống thấp hơn 11.5V để giữ cho pin khỏe và bền lâu (hãy kiểm tra thông số kỹ thuật pin của bạn).

Móc/tổ chức dây cáp bằng nam châm hiển thị trên một trong những bức ảnh sẽ sớm được đăng trên hồ sơ Printables của tôi. Theo dõi nhé hoặc đơn giản là theo dõi tôi để nhận thông báo.

Danh sách vật liệu

• các bộ phận in (hộp, nắp, bảo vệ công tắc)
• Pin Pb 7/9Ah 12V (AGM chu kỳ sâu; thường là 151x65x94 mm)
• 2 x Đầu nối XT60 Female
• 4 x đai ốc ren cho in 3D (M3x5,7)
• 4 x bu lông (M3x6 / M3x8)

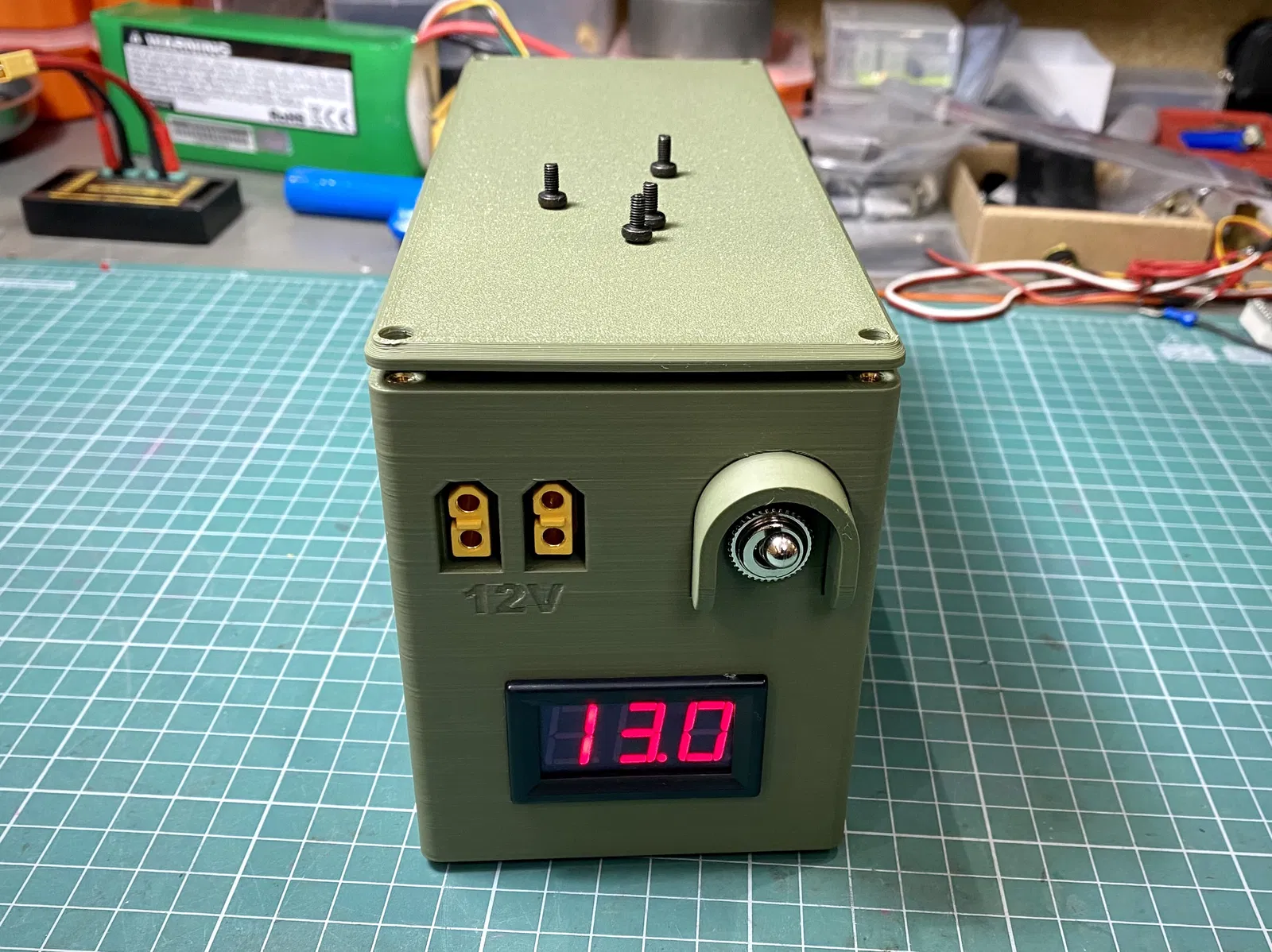

• Vôn kế DC 2 dây 0.56" (ít nhất dải 0-15V, lỗ lắp 46x27mm)
• Công tắc 2 vị trí có đường kính lỗ lắp 12mm
  (cái tôi đã sử dụng: SCI R13-36A2-11-HPR)
• dây điện, đầu nối, v.v. (chú ý đến dòng điện dự kiến)

Lắp ráp

• Yêu cầu kiến thức điện cơ bản để kết nối tất cả các bộ phận lại với nhau. Mặc dù khá đơn giản, hãy tự chịu rủi ro. Tôi đã kết nối vôn kế sao cho nó chỉ hoạt động khi công tắc BẬT (song song với các ổ cắm XT60), do đó pin không bị hao dần khi tắt nguồn. Bản thân công tắc được kết nối với cực dương của pin (cực âm được kết nối vĩnh viễn với các ổ cắm XT60). Hai ổ cắm XT60 được kết nối song song, bật cùng lúc.
• Dùng keo epoxy hoặc keo CA chất lượng tốt để dán các đầu nối XT60 vào hộp.
• Dán bộ phận bảo vệ vào.
• Lắp các đai ốc ren vào bốn lỗ trên hộp (thường dùng mỏ hàn, xem YT để biết hướng dẫn).

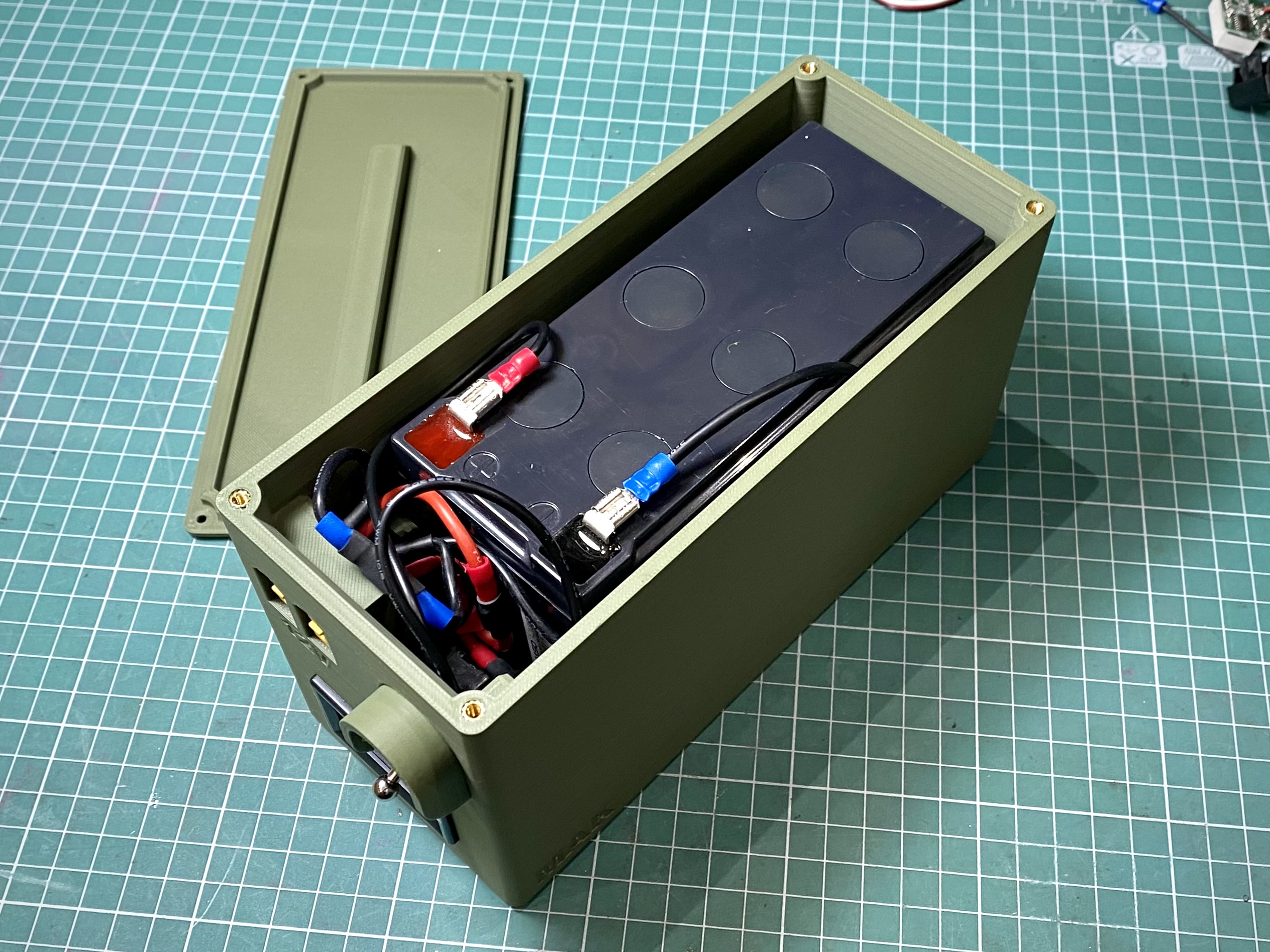

• Kết nối pin.

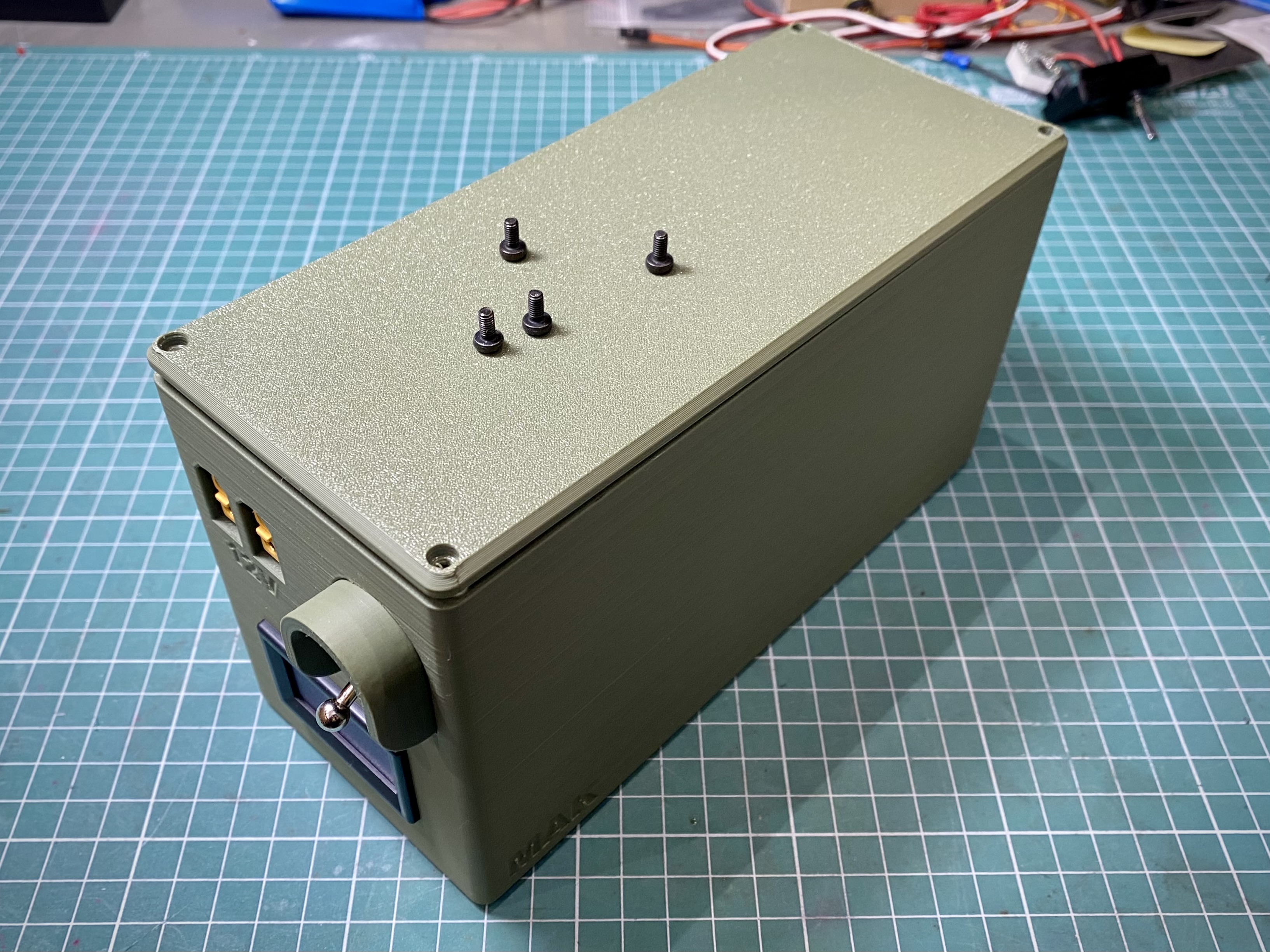

• Đóng nắp bằng bốn bu lông.
• Kiểm tra điện áp đầu ra và cực tính.
• Xong, tận hưởng thành quả!
