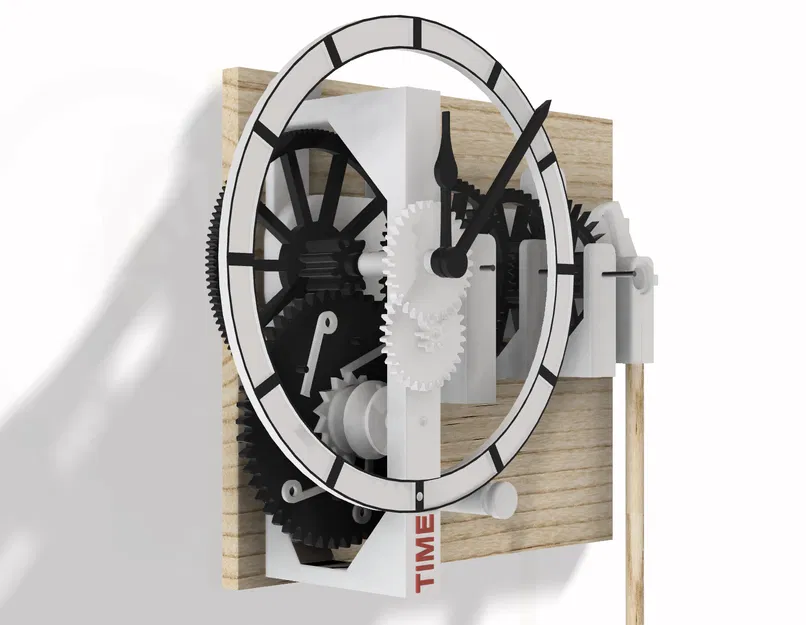

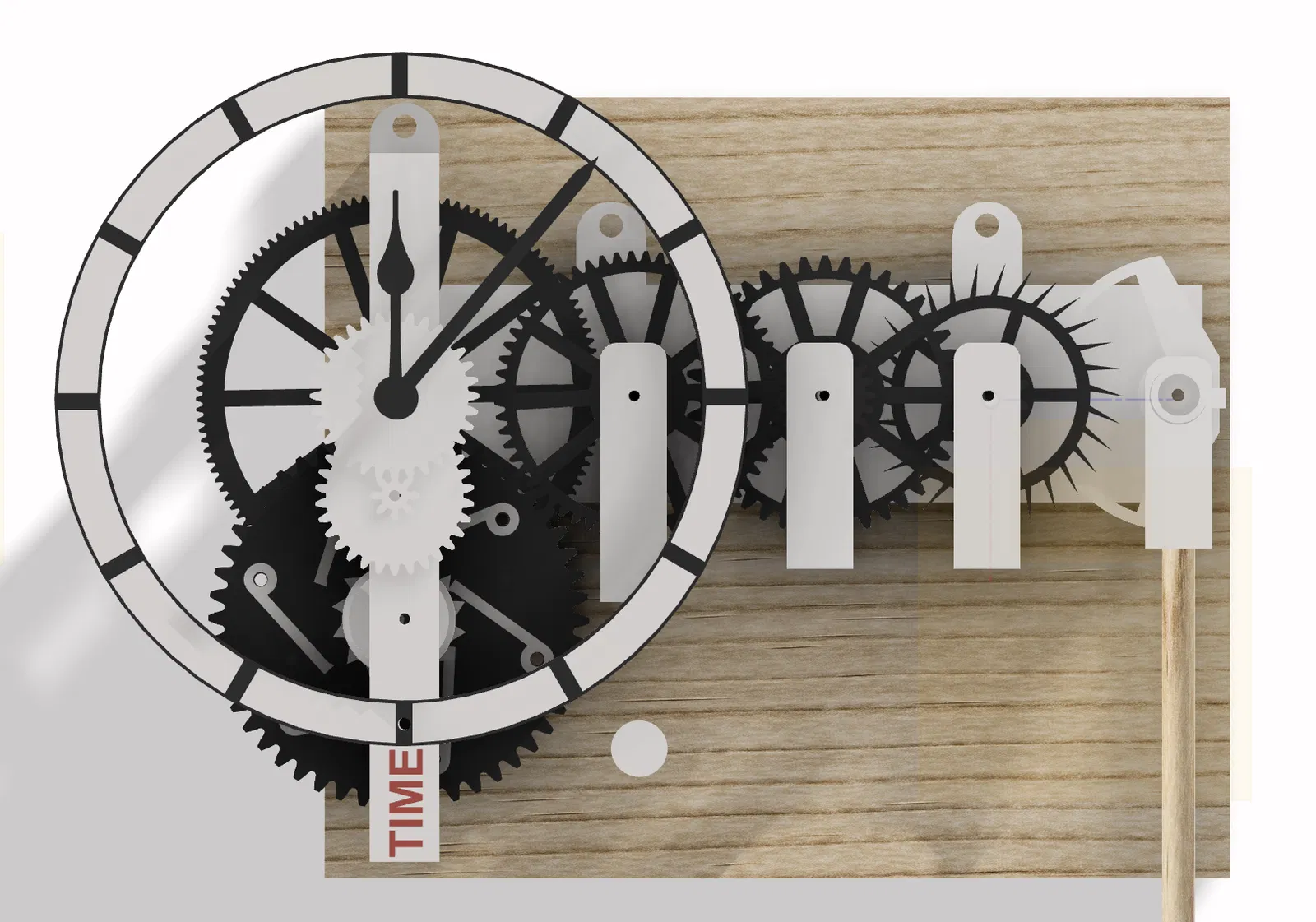

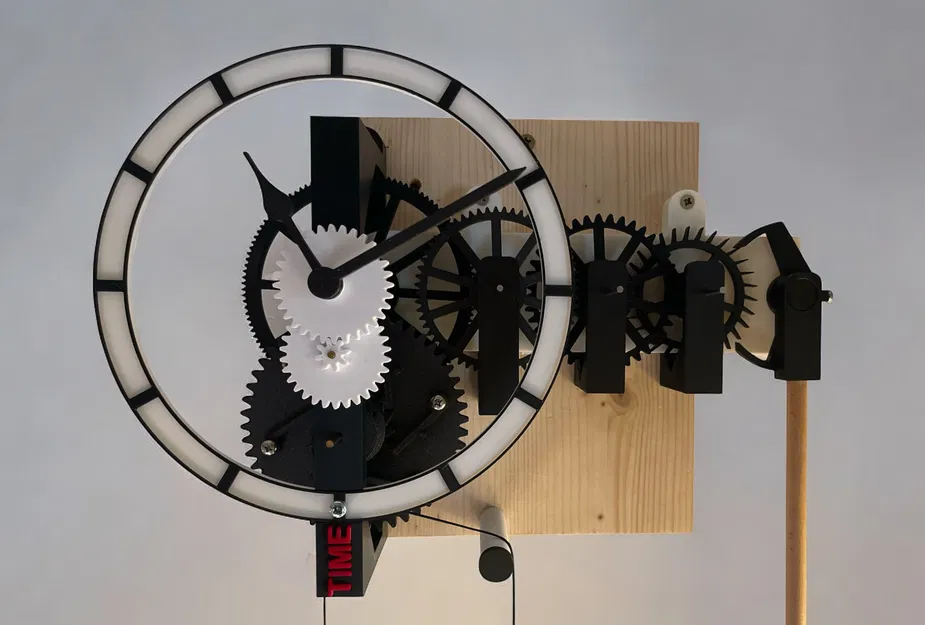

TIME: Đồng hồ in 3D

Đây là phiên bản phát hành đầu tiên của TIME: Một chiếc đồng hồ in 3D, được thiết kế để lắp ráp dễ dàng nhất có thể bằng các bộ phận có sẵn. Bản phát hành ban đầu này nên được coi là một công việc đang tiến hành, với các hướng dẫn và tệp sẽ phát triển trong vài tuần tới khi những người đóng góp đầu tiên chế tạo nó - xem Phần Ghi chú và Tiện ích bổ sung ở cuối bài đăng này để biết các cập nhật mới nhất.

Các bộ phận được thiết kế để có thể hoán đổi cho nhau để tạo điều kiện chỉnh sửa và nâng cấp. Bạn có thể đọc bài viết chuyên sâu về chiếc đồng hồ này tại https://digitalurban.substack.com/p/time-an-open-source-3d-printed-clock?r=u7cv . Trang này cung cấp tất cả các tệp .stl và chi tiết về cách chế tạo chiếc đồng hồ thực tế.

Nếu bạn thích điều này, thì việc nhấp vào nút 'Thích' sẽ rất tuyệt và khuyến khích chúng tôi phát triển nó thêm.

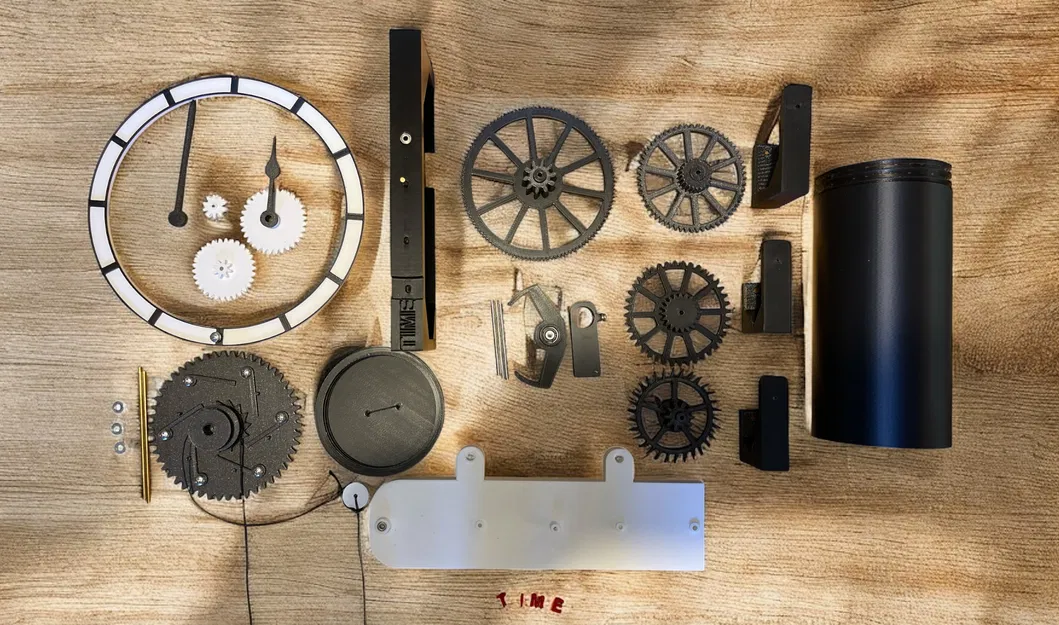

Giống như tất cả các đồng hồ in 3D, bạn sẽ cần thêm một vài bộ phận - chúng tôi đã giữ chúng ở mức tối thiểu và làm cho chúng dễ dàng tìm nguồn cung ứng, các liên kết dưới đây là của Amazon UK, nhưng các bộ phận có thể dễ dàng tìm thấy trực tuyến:

1. 683ZZ Ball Bearing 3mm x 7mm x 3mm Double Shielded 683-2Z Deep Groove Bearings, Carbon Steel (Gói 10 cái - nhưng bạn cần 2 cái)
2. 624ZZ Ball Bearings 4x13x5mm (Gói 10 cái - nhưng bạn chỉ cần 1 cái).
3. Round Steel Metal Rods, 3mm x 60mm High Speed Steel (HSS) Lathe Bar Stock Tool, for Shaft Gear Drill Lathes Boring Machine Turning Miniature DIY Craft (Gói 20 cái, nhưng bạn cần 3 cái cho đồng hồ)
4. Brass Rod 3mm, Metal Round Brass Pin Bar Rod Length 100mm, Brass Rod for DIY Crafts Projects (Gói 30 cái, bạn cần 2 cái - nhưng giống như tất cả các bộ phận, những thứ này rất hữu ích nếu bạn có kế hoạch chế tạo các thiết kế đồng hồ khác).
5. M4 (4mm x 8mm) Phillips Pan Machine Screws (Bolt) - Stainless Steel (A2) (Gói 20 cái) DIN 7985
6. Amazon Basics Neoprene Dumbbell Pair (Đây là trọng lượng cho đồng hồ - lý tưởng nhất là đồng hồ chạy với trọng lượng 1kg - liên kết này là cho 2kg cho lần chế tạo đầu tiên để vượt qua ma sát ban đầu, nhưng giảm xuống còn 1,5kg hoặc 1kg sẽ tốt hơn). Một lần nữa, thật tốt khi có một vài trọng lượng khác nhau nếu bạn thiết kế một chiếc đồng hồ mới hoặc thay đổi thời gian chạy.
7. M4 Washers, M4 x 9mm Metal Flat Penny Washer Thickness 0.8mm- A2 304 Stainless Steel Washers (Gói 50 cái - nhưng bạn cần 3 cái).
8. 1 Metre Dowel Beech Wood Smooth Rod Pegs - Craft Making DIY Hardwood Dowels 1m Length (bạn cần 2 cái - hiện tại những thứ này có vẻ hết hàng, bất kỳ thanh gỗ tròn 1m nào, nếu bạn cần kích thước nhỏ hơn, chúng ta có thể thay thế bằng một bộ phận mới cho con lắc).
9. Frwanf Braided Fishing Line Color Never Fade 100M-2000M 6-300LB Super Strong PE Fishing Line Abrasion Resistant Fishing Wire Zero Stretch

In và Lắp ráp

Phần Một - Bánh răng (Thời gian cần thiết - 5 phút)

1. In Tấm đế, 3 bánh răng đầu tiên và ba bộ giữ bánh răng:

Các bộ giữ bánh răng được vặn vào tấm đế bằng ốc M4 x 8mm.

Căn chỉnh từng bánh răng và luồn các thanh kim loại thép tròn 3mmx60mm, gõ nhẹ để cố định vị trí. Cả ba bánh răng nên quay tự do.

Làm tốt lắm, đó là phần một đã hoàn thành và bạn sẽ có 3 bánh răng đang quay.

Phần Hai - Giờ - (Thời gian cần thiết - 10 phút)

Phần thứ hai bao gồm việc đặt bánh răng giờ chính vào vị trí - thanh kim loại vừa khít khi nó quay kim giờ - ấn một trong những vòng bi nhỏ hơn (7mm) vào tấm đế (như đã thấy ở trên) và vặn Bộ giữ giờ và Bộ truyền động vào vị trí. Ấn một vòng bi khác vào phía trên và luồn thanh đồng thau 3mm qua. Đây có lẽ là phần khó nhất của đồng hồ vì cần phải gõ nhẹ bằng búa và căn chỉnh - nó không cần nhiều lực. Tất cả bốn bánh răng bây giờ cũng nên quay tự do.

Phần Ba - Bộ truyền động - (Thời gian cần thiết - 1 phút)

Phần ba chế tạo bộ truyền động, bao gồm ba thành phần riêng biệt - Bánh răng truyền động, Ròng rọc và Chốt. Trước tiên, chúng ta cố định tất cả 6 Chốt vào Bánh răng truyền động bằng bu lông M4.

Các chốt nên di chuyển tự do, vì chúng hoạt động dựa vào trọng lực để giữ hệ thống ròng rọc ở đúng vị trí. Ròng rọc là nơi dây câu của chúng ta đi vào, để lên dây cót cho đồng hồ. Bạn cần hai đoạn cắt, dài khoảng hai mét. Có hai lỗ, luồn một đoạn từ dưới lên và một đoạn từ trên xuống và thắt nút. Nên quấn dây trên cuộn ngoài ngay bây giờ vì việc lên dây cót vẫn còn là một quá trình đang được xử lý. Đây là nơi trọng lượng sẽ được gắn vào - nó nên được quấn theo chiều kim đồng hồ ngược chiều kim đồng hồ khi nó treo ở bên trái của đồng hồ.

Đừng quá bực bội vào lúc này, bạn sẽ quen với cách nó hoạt động và việc lên dây cót sẽ trở nên quen thuộc.

Hình dưới đây là Ròng rọc với dây đã được quấn (nếu nó bị tuột ra đừng quá lo lắng, bạn có thể quấn lại sau).

Ròng rọc bây giờ đã sẵn sàng để lắp vào bộ truyền động chính và nằm giữa các chốt - sẵn sàng để lắp vào đồng hồ chính.

Nhấc Bộ truyền động và Ròng rọc lên và trượt vào khung chính từ bên trái, sau đó căn chỉnh với các lỗ và cố định vị trí bằng thanh đồng thau 3mm, nó lỏng lẻo nên sẽ dễ dàng trượt vào.

Hãy đảm bảo lại rằng tất cả các bánh răng quay trơn tru, tất cả những gì chúng ta cần bây giờ, trước khi kiểm tra xem mọi thứ có hoạt động không, là gắn bộ giữ mỏ neo và con lắc.

Phần 4 - Mỏ neo và Bộ giữ con lắc (Thời gian cần thiết - 5 phút)

Ấn vòng bi 13mm vào mặt sau của Mỏ neo và vặn một trong những bu lông M4 vào bộ giữ con lắc.

Bây giờ lật nó lại, trượt bộ giữ con lắc lên mỏ neo và siết chặt sao cho bạn vẫn có thể di chuyển bộ giữ con lắc, nhưng có một chút ma sát - điều này cho phép chúng ta thay đổi nhịp của con lắc để đạt được âm thanh 'tíc tắc' đều đặn.

Tất cả những gì chúng ta cần làm bây giờ là gắn nó vào đế đồng hồ chính - sau đó chúng ta sẵn sàng gắn con lắc chính và treo lên tường để thử nghiệm đầu tiên (nếu mọi thứ diễn ra suôn sẻ, nó sẽ 'hoạt động ngay lập tức').

Sử dụng bu lông M4 xuyên qua vòng bi để cố định mỏ neo vào bảng đế chính (điều này có thể hơi khó khăn nên tôi giữ bu lông trên tua vít và sau đó nhanh chóng lắp vào).

Cũng nên gắn nắp của bộ giữ trọng lượng vào lúc này vì chúng ta gần như đã sẵn sàng treo đồng hồ cho lần chạy đầu tiên. Tất cả những gì chúng ta cần làm bây giờ là gắn nó lên một miếng gỗ - điều này hỗ trợ việc treo và giúp giữ đồng hồ cân bằng trên tường. Đối với điều này, chúng ta cần 3 vít gỗ.

Bạn có thể thấy từ hình ảnh rằng chúng tôi cũng đã thêm bộ giữ dây dưới cùng (cực màu trắng và đen) - điều này không cần thiết vào lúc này, nó được bao gồm vì để làm các hướng dẫn này, chúng tôi đã tháo rời một chiếc đồng hồ đang hoạt động… Bây giờ bạn có thể treo đồng hồ lên tường - tất cả những gì chúng ta cần là con lắc thực tế và trọng lượng.

Phần 5: Con lắc (Thời gian cần thiết - 5 phút)

Con lắc bao gồm hai thanh gỗ tròn - một thanh dài 1m và một thanh khác cắt dài 25cm. Chúng được nối với nhau bằng bộ nối in 3D, bên dưới đó là bộ phận giữ con lắc. Bộ phận này di chuyển lên xuống để tinh chỉnh thời gian của đồng hồ, khi nó đang chạy (chúng ta thường làm điều này cuối cùng).

Nếu bạn đã treo đồng hồ lên tường, con lắc sẽ nhẹ nhàng trượt vào bộ giữ con lắc.

Bây giờ bạn có thể đặt trọng lượng 2kg vào vỏ trọng lượng và vặn nó vào nắp - bạn đã sẵn sàng, hãy đẩy nhẹ con lắc và xem nó có kêu tích tắc không.

Bạn đang tìm kiếm âm thanh 'tíc tắc' mượt mà - điều chỉnh bộ giữ con lắc một chút theo một trong hai hướng để có được nhịp điệu chính xác. Điều này thường mất vài phút để thực hiện đúng.

Nếu đồng hồ của bạn đang chạy, hãy để nó trên tường và xem nó chạy trong bao lâu. Nếu nó chạy được hơn 15 phút, bạn có thể chuyển sang bước cuối cùng, gắn kim đồng hồ.

Nếu nó dừng lại, hãy kiểm tra xem đồng hồ của bạn có cân bằng không (theo chiều ngang và chiều dọc) và đảm bảo tất cả các bánh răng đều có thể di chuyển tự do. Có bất kỳ vấn đề nào - cho chúng tôi biết trong phần bình luận và chúng ta sẽ khắc phục.

Phần 5 - Gắn kim và mặt đồng hồ (Thời gian cần thiết - 5 phút)

Các kim đồng hồ gắn vào mặt trước của đồng hồ thông qua một phần bổ sung của thanh đồng thau được ấn vào - để làm điều này, chỉ cần cắt một đoạn 15mm từ thanh đồng thau 3mm và ấn nó vào.

Đặt một vòng đệm lên đó và trượt Bánh răng phút (bánh răng lớn hơn) và Bánh răng giờ nhỏ.

Sau đó, trượt Bánh răng giờ phía trước và gài kim giờ vào vị trí. Kim phút trượt lên thanh đồng thau, cố định cơ chế.

Mặt đồng hồ chỉ cần gắn bằng một bu lông M4 cuối cùng và với việc bổ sung các chữ TIME, bạn đã hoàn thành…

Chúng tôi hy vọng bạn thích chiếc đồng hồ này - vui lòng cho chúng tôi biết nếu bạn chế tạo một chiếc vì chúng tôi rất muốn xem nó và nếu có thể, vui lòng thích hoặc chia sẻ mô hình này...

Lưu ý về Slicing

Bộ giữ bánh răng yêu cầu slicing với các bộ phận hỗ trợ (chúng tôi đặt mặt trước lên bàn để đảm bảo lỗ hoàn hảo - đặt ngang có vẻ hợp lý hơn nhưng nó không hoạt động tốt bằng với lỗ phía trước bị mất hình dạng, chúng tôi sẵn sàng lắng nghe ý kiến về cách tốt nhất để slicing). Các bộ phận hỗ trợ dễ dàng loại bỏ, để lại các lỗ có hình dạng hoàn hảo cho các thanh bánh răng.

Bộ giữ bánh răng truyền động và giờ yêu cầu hỗ trợ từ đế và nên được in ở độ phân giải 0.1 để cải thiện lỗ. Thời gian in khoảng 4 giờ.

Cuối cùng - trên đế chính của đồng hồ, chúng tôi đã sử dụng bộ phận hỗ trợ - điều này đòi hỏi phải gỡ bỏ các bộ phận hỗ trợ ra khỏi các lỗ bu lông nhưng nó cung cấp một bề mặt sạch sẽ cho bộ giữ bánh răng lắp vào - nếu bạn không muốn mất công gỡ bỏ, bạn có thể làm mà không cần bộ phận hỗ trợ.

Tiện ích bổ sung

Đồng hồ được chế tạo để các bộ phận có thể được hoán đổi vào và ra khi nó phát triển - điều này thông qua một loạt các tiện ích bổ sung, các bộ phận dễ lắp đặt giúp cải thiện chiếc đồng hồ, đồng thời giữ cho nó càng đơn giản càng tốt để chế tạo. Tiện ích đầu tiên trong số đó là cơ chế lên dây cót - nếu bạn mới bắt đầu làm TIME, chúng tôi khuyên bạn nên hoán đổi Ròng rọc và Bộ giữ bánh răng 3 ban đầu lấy các bộ phận này - đồng hồ của chúng tôi chạy lần đầu với các bổ sung mới này.

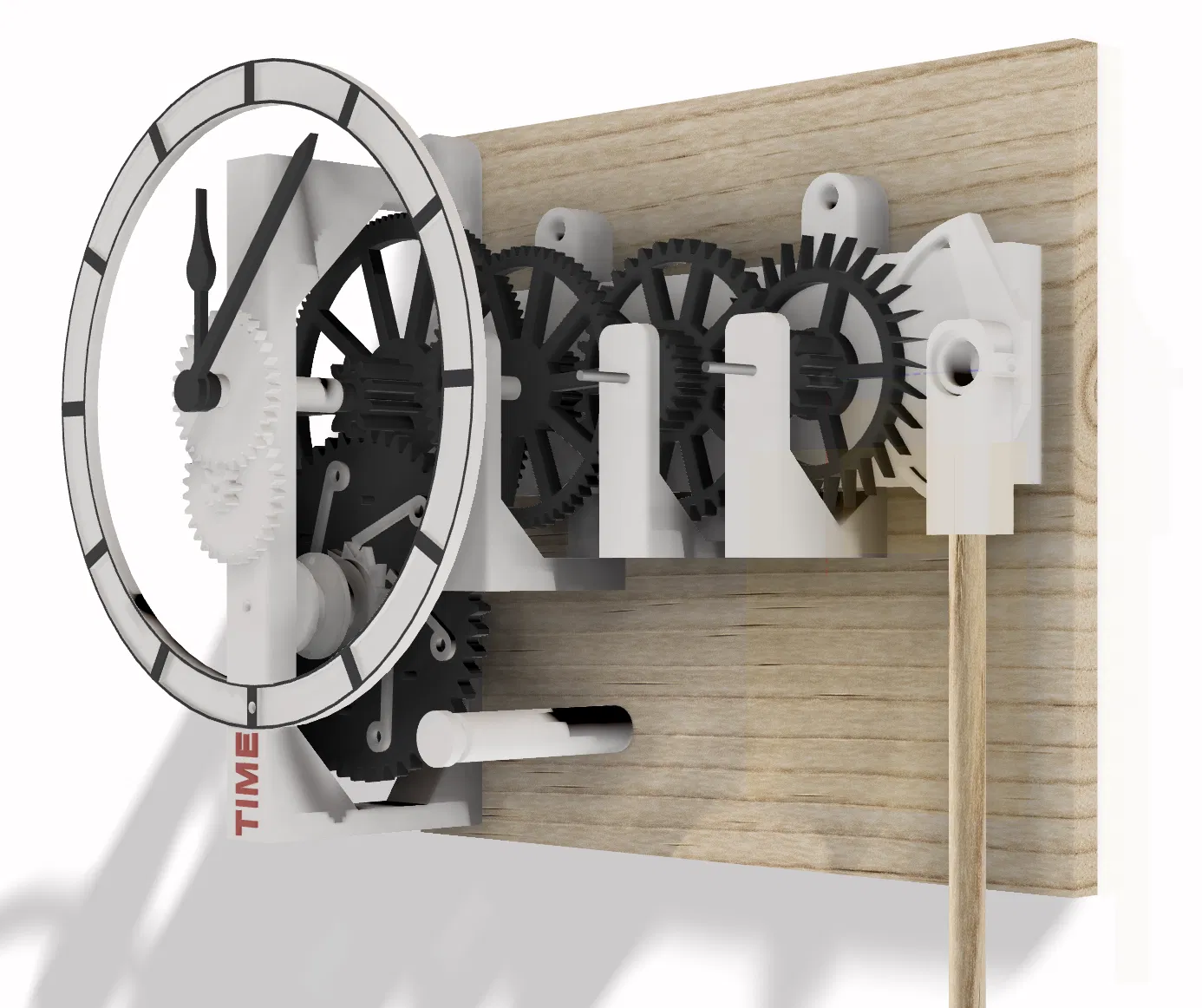

Bộ lên dây cót và Chìa khóa

Tiện ích lên dây cót giúp cải thiện đáng kể độ tin cậy lâu dài của đồng hồ. Nó giảm dây lên dây cót xuống một sợi duy nhất, cho phép luồn dây mượt mà hơn và hạn chế bất kỳ sự cố rối nào có thể làm dừng đồng hồ. Nó cũng dễ dàng chế tạo với ' Ròng rọc lên dây cót mới ' và bộ thay thế trực tiếp cho Bộ giữ bánh răng 3 - Gear_Holder3_WinderVr.stl. Bổ sung cuối cùng là một Bánh răng lên dây cót nhỏ để gắn Chìa khóa lên dây cót mới - xem hình ảnh bên dưới với bộ lên dây cót được lắp đặt:

Bánh răng lên dây cót được gắn vào Gear_Holder3_WinderVr mới bằng bu lông M4 và vòng đệm - nó cần đủ chặt để tránh bị lung lay nhưng vẫn quay được.

Ròng rọc lên dây cót mới bao gồm hai phần được vặn vào nhau - điều này loại bỏ keo hoặc ốc vít bổ sung và cải thiện chất lượng in để tránh các cấu trúc hỗ trợ. Các bộ phận là WinderRatchet_Gear và WinderRatcher_Base. Nó có một lỗ nơi bạn có thể luồn dây lên cót và thắt nút - dây này đi đến trọng lượng của bạn.

Ròng rọc lên dây cót mới thay thế Ròng rọc trước đó và lắp vào theo cùng một cách, bộ phận cuối cùng là chìa khóa.

Chìa khóa bao gồm bốn phần (Key_Body, Key_Shaft, Key_Ring và Key_BaseRing, tất cả đều được vặn vào nhau:

Các bộ phận này cho phép nó gắn vào Bánh răng lên dây cót và quay khi lên dây - điều này nâng trọng lượng và lên dây cót cho đồng hồ. Lưu ý - nó lên dây ngược chiều kim đồng hồ…

Cuối cùng, chúng tôi đã thêm tùy chọn Móc , để tránh vặn/mở nắp trọng lượng khi bạn muốn thêm hoặc bớt trọng lượng truyền động chính.

Ghi chú bổ sung

Khi chúng tôi tiếp tục tinh chỉnh mô hình (vì tất cả các mô hình đều đang được phát triển), chúng tôi sẽ thêm ghi chú ở đây với các cập nhật, các bản sửa đổi được khuyến khích, chúng tôi sẽ cung cấp các tệp Fusion thô sau khi chúng được làm sạch và nếu có nhu cầu.

Ngày 8 tháng 8 năm 2025 - Đã cập nhật Bánh răng 2 (loại bỏ một chút rung lắc).

Ngày 11 tháng 8 năm 2025 - Đã cập nhật Đế đồng hồ - di chuyển Escapement và Mỏ neo sang 1mm - điều này đảm bảo quá trình chế tạo đáng tin cậy hơn. Bây giờ là Clock_BaseV1_1.stl

Ngày 14 tháng 8 năm 2025 - Đã thêm phiên bản mới của HourandDrive_Holder - V2. Phiên bản này bổ sung một lỗ vít ở phía dưới để giữ cho đồng hồ phẳng với giá đỡ bằng gỗ. Bạn không cần nó nếu đã in phiên bản đầu tiên, nhưng đó là một bản cập nhật hay.

Ngày 15 tháng 8 năm 2025 - Đã tải lên phiên bản chữ TIME mới hơi nhỏ hơn - chúng là loại ấn vừa khít - điều này sẽ phụ thuộc vào máy in của bạn, vì vậy hãy thay đổi kích thước 1 hoặc 2% khi cần.

Bộ lên dây cót mới hoạt động tốt - tôi sẽ để nó chạy trong 3 ngày, kiểm tra hoạt động lên dây cót và sau đó tải lên, đó là một lần thay thế nhanh chóng để thêm vào mô hình hiện có.

Ngày 16 tháng 8 năm 2025 - Đã thêm Ròng rọc bị bỏ sót trong các tệp gốc và Vòng kéo dây - cái này gắn vào đầu dây bị lỏng (để kéo nó lên).

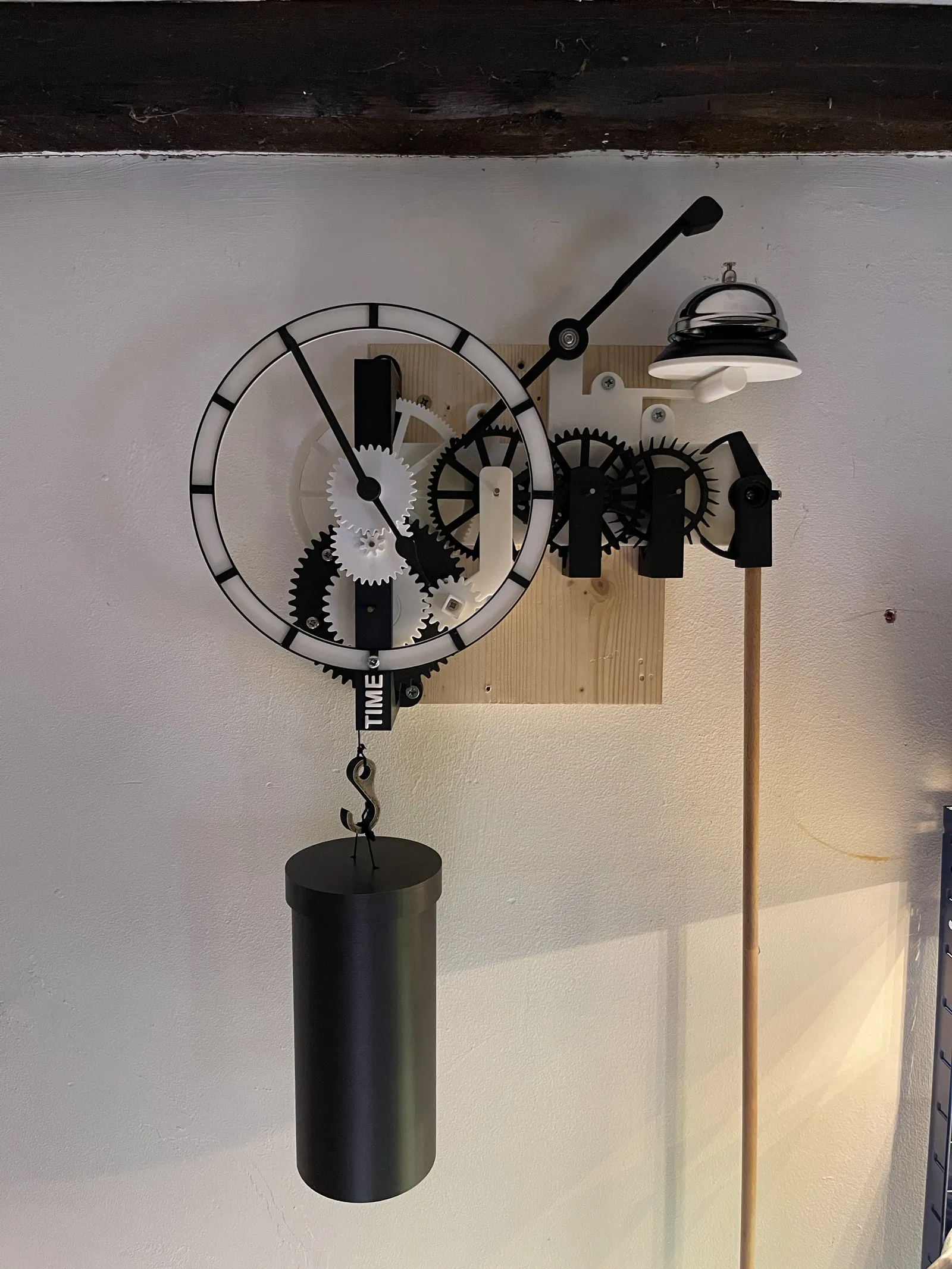

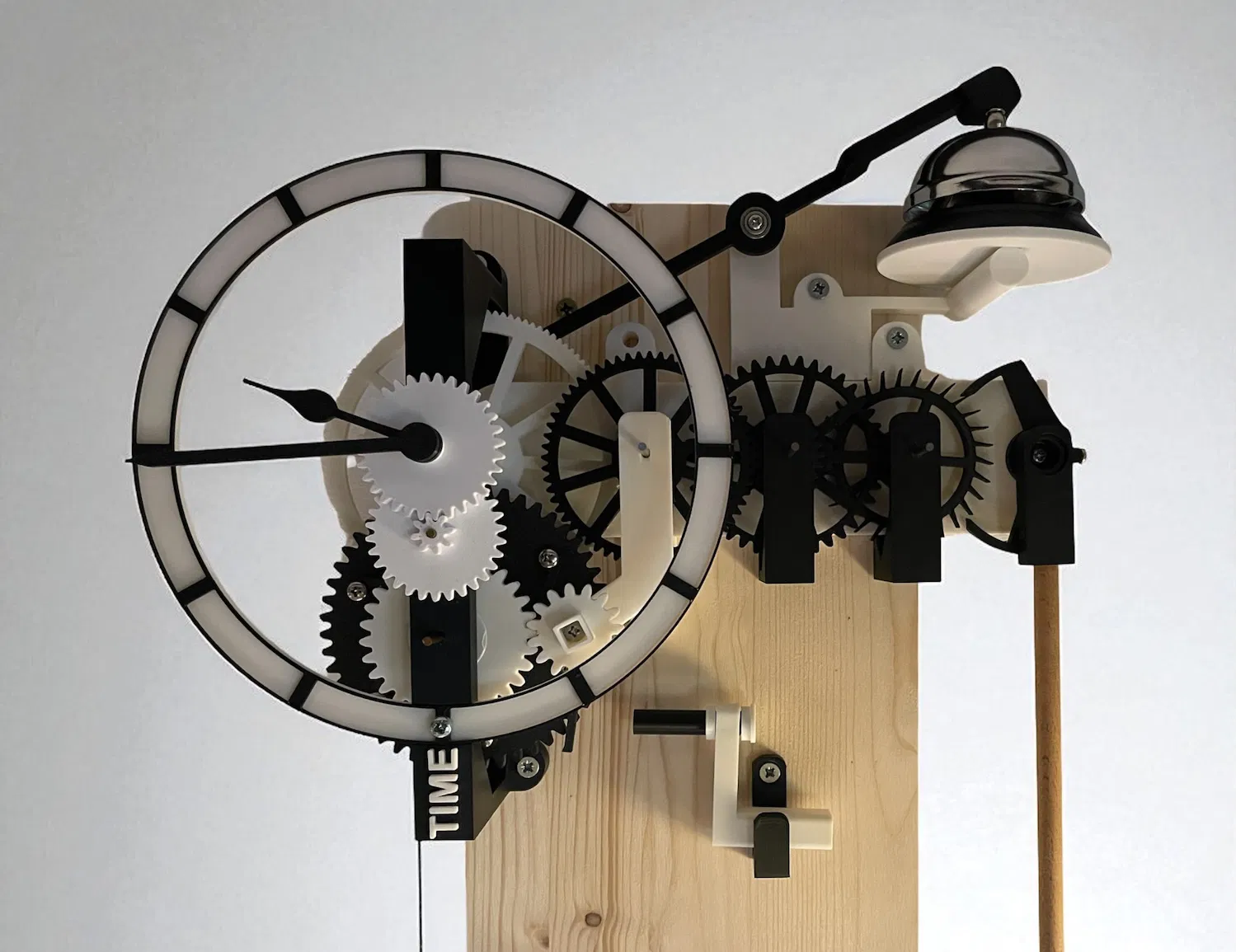

Phiên bản TIME: The Hour Bell đang được phát triển, dựa trên bộ hẹn giờ Pomodoro của chúng tôi (xem bài đăng này để biết thêm chi tiết). Nó không phải là hệ thống linh hoạt nhất - hiện tại bạn cần đặt kim và khởi động nó vào đúng giờ - nhưng chúng tôi nghĩ bất kỳ người làm đồng hồ nào cũng có thể thích xem một 'tiện ích bổ sung' tiềm năng trong tương lai.

Ngày 21 tháng 8 - Đã xuất bản Bộ lên dây cót và đưa Phần Tiện ích bổ sung vào các hướng dẫn chế tạo này.

Nhân tiện, Chuông báo giờ đang hoạt động tốt và đã hoàn thành, nó sẽ sớm được bao gồm như một tiện ích bổ sung khác (và rất dễ thêm).

Nếu bạn muốn đặt hàng các bộ phận, sẵn sàng cho các tệp chuông được phát hành, bạn cần:

• Vòng bi cỡ nhỏ 4mm x OD 13mm x Rộng 5mm (chúng đi theo gói 10 cái, bạn cần 2 cái, chúng có kích thước thông thường và có sẵn rộng rãi);

• Chuông nhận / Chuông quầy lễ tân - Cũng có sẵn qua nhiều nhà bán lẻ - đế 85 cm/3,5 inch.

Ngày 29 tháng 8 - Đã thêm Key_Holder.stl - để giữ chìa khóa. Tiện ích chuông hoạt động tốt với trọng lượng 2,5kg, các tệp sẽ được phát hành sớm.

Ngày 16 tháng 10 - Klaus505 đã lưu ý trên bản sửa đổi xuất sắc của mình () rằng việc sử dụng Thanh sợi Carbon đã giảm trọng lượng cần thiết - chúng tôi vừa thử nghiệm bằng cách sử dụng các thanh này (cắt theo kích thước) và có thể xác nhận rằng chúng rất tuyệt vời, cho phép đồng hồ chạy bằng trọng lượng 1kg (hoặc thậm chí ít hơn). Cảm ơn Klaus.

Bất kỳ câu hỏi hoặc vấn đề nào, hãy cho chúng tôi biết trong phần bình luận.
