Dây cáp thông minh - Gấp và Kẹp - In, gấp, bấm, hoàn thành!

Nhật ký thay đổi:

18.10.2025

• Đã tải lên video "Smart Cable Chain - Fold and Snap MK1 - Mở nắp khóa" bằng tua vít dẹt nhỏ
• Đã tải lên video "Smart Cable Chain - Fold and Snap MK2 - Mở nắp khóa" bằng tua vít dẹt nhỏ
• Đã tải lên ảnh về đường kính cong cho MK1 và MK2

17.10.2025

• Đã thêm tệp STEP MK2 cho mắt xích bên ngoài và bên trong
• Đã thêm / cập nhật ảnh MK1 và MK2

12.10.2025

• Phát hành Smart Cable Chain - Fold and Snap MK2
• Đã thêm tệp STEP và STL

11.10.2025

• Phát hành Smart Cable Chain - Fold and Snap MK1
• Đã thêm tệp STEP và STL
• Đã tải lên video hướng dẫn sử dụng cho MK1

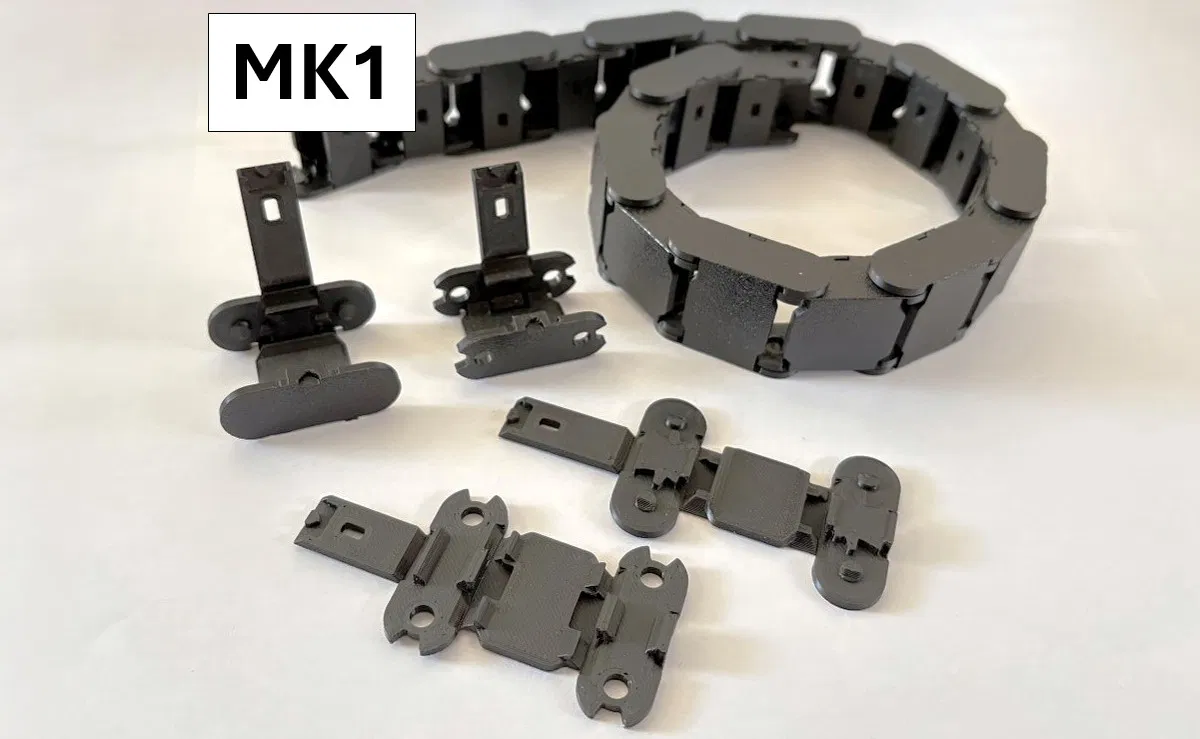

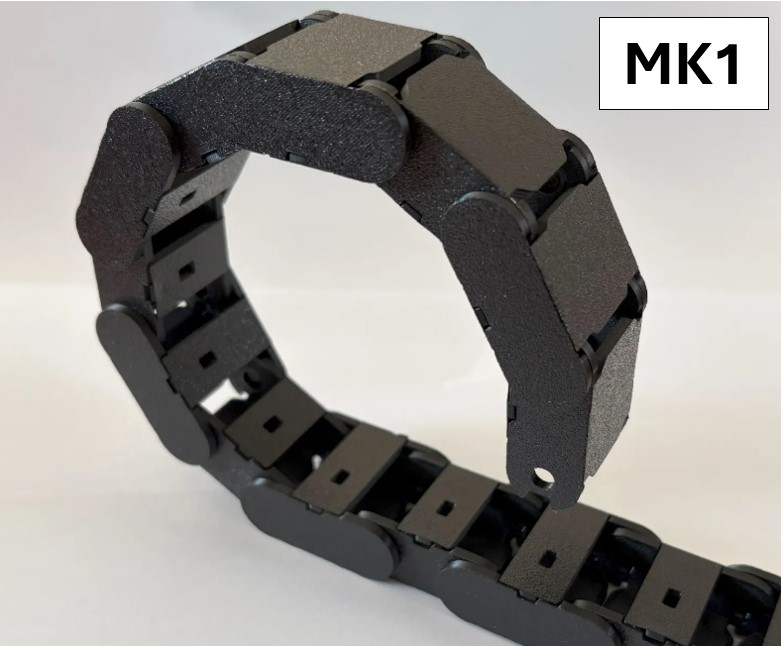

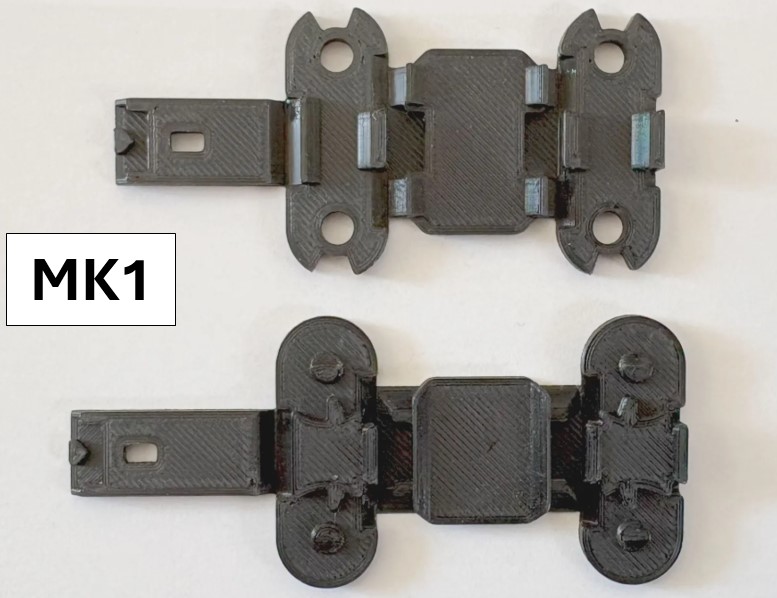

Smart Cable Chain Fold and Snap - MK1

Bối cảnh dự án:

Tại sao lại thiết kế một loại dây cáp mới khi trên mạng đã có vô số? Tại sao lại tốn công sức để thiết kế một thứ mà bạn có thể mua rẻ hơn và tốt hơn nhiều? Lý do rất đơn giản: Cá nhân tôi không thích các mẫu in dây cáp trên các cổng 3D khác nhau.

Tôi muốn một bộ phận in duy nhất với….

• …. cấu trúc tổng thể vững chắc
• …. ngoại hình hấp dẫn
• …. khóa an toàn
• …. bộ phận dễ in

Loại dây cáp theo thiết kế xích xe đạp này được thiết kế đặc biệt cho một dự án Prosa MK4S trong Enclosure. Tại đây, có kế hoạch kéo hoàn toàn MK4S ra bằng ngăn kéo - ý tưởng này đã khởi đầu cho dự án!

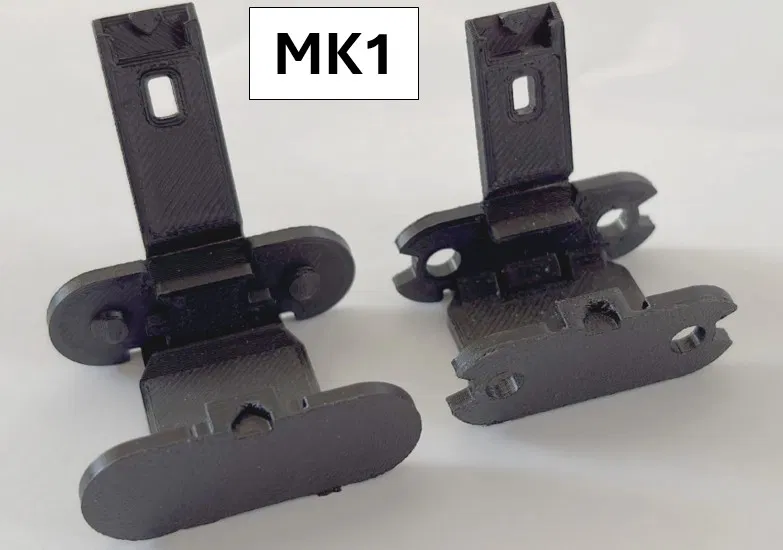

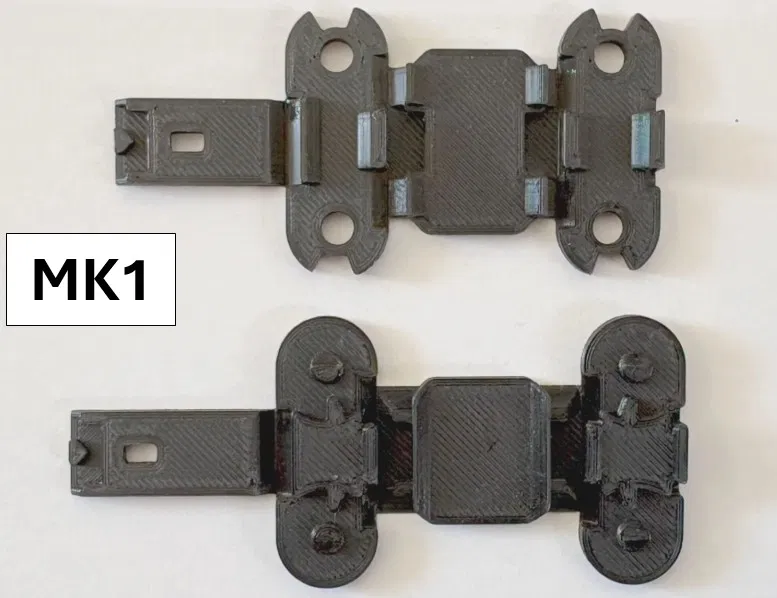

Hướng dẫn sử dụng MK1:

Hình ảnh chuyển động nói lên nhiều điều hơn ngàn lời nói 😊😊:

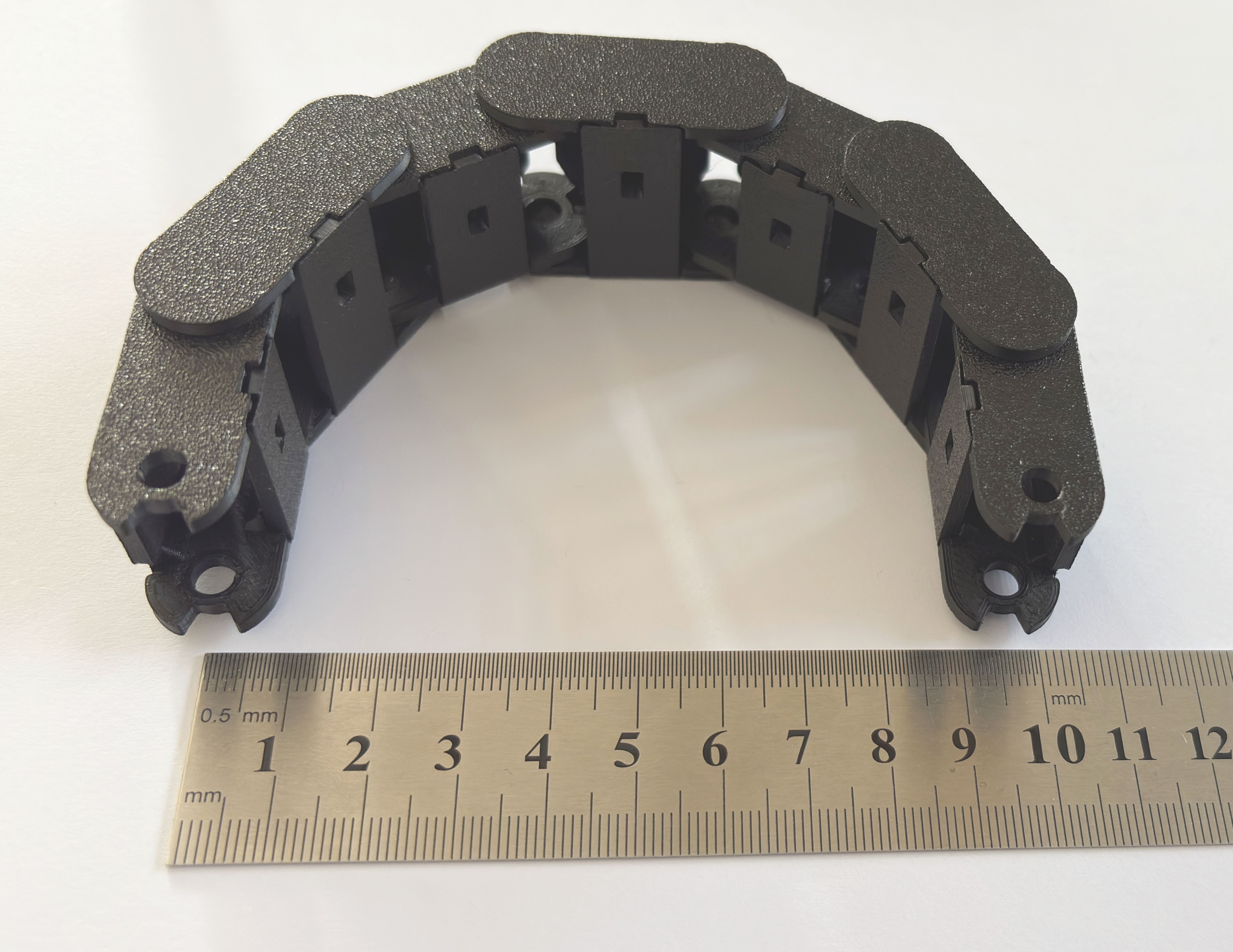

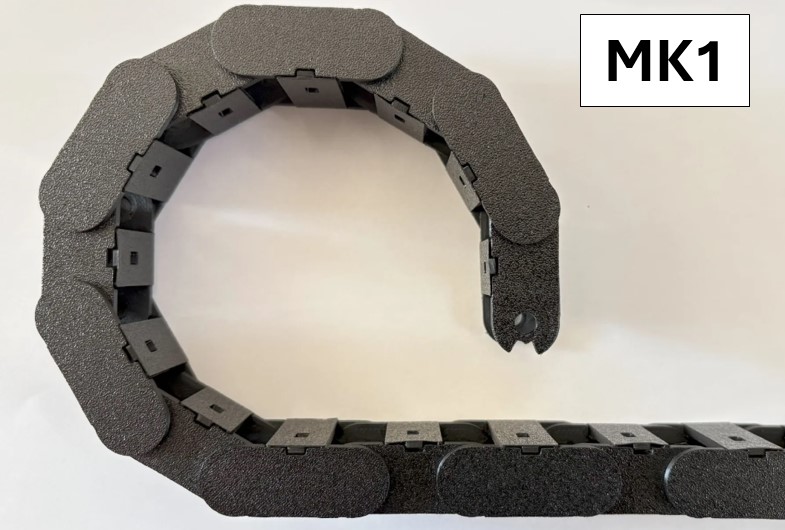

Đường kính cong MK1

Mở nắp MK1

Nếu bạn thắc mắc khe nhỏ trên nắp có ý nghĩa gì, đây là lời giải thích: Ban đầu, nắp còn khá lỏng lẻo. Khóa khớp rất dễ mở. Trong phiên bản cuối cùng, khớp nối đã trở nên chắc chắn và tốt hơn. Để bạn có thể dễ dàng mở nắp hơn, tôi đã thêm một khe. Với một chiếc tua vít dẹt đơn giản, bạn có thể mở nắp mà không làm hỏng bất cứ thứ gì. Đây là một video ngắn về nó:

Filament đã thử nghiệm:

Việc tìm được loại filament phù hợp là điều cốt yếu cho dự án. Tất nhiên PLA sẽ bị loại trừ. PETG là lựa chọn tối ưu vì nó vừa linh hoạt vừa chắc chắn.

• Polymaker PETG Lite - tốt nhất cho đến nay 😎
• Material4 Print PETG - rất chắc chắn, in sạch sẽ
• Bambu Lab PETG HF - tạo ra các vệt trắng ở chỗ gấp - tôi không thích (nữa)

Smart Cable Chain Fold and Snap - MK2

Thay đổi so với MK1:

• Hai khớp nối của hai bộ phận bên đã bị loại bỏ khỏi bộ phận dưới.
• Để làm cho bộ phận in đơn giản hơn, tôi đã thiết kế các điểm dừng cuối có độ căng nhẹ. Do đó, khóa ở nắp trên giữ chặt toàn bộ mắt xích cáp.
• Phiên bản MK2 đã được bổ sung một kẹp cho một dự án mới mà tôi đã thực hiện, trong đó có thể kẹp ống PTFE 4mm.
• Ngoài ra, có một phần lõm để cố định thêm dây cáp, v.v. bằng dây rút nhỏ.
• Kích thước đã thay đổi một chút. Vì vậy, ngắn hơn một chút và hẹp hơn một chút.

Hình ảnh chi tiết:

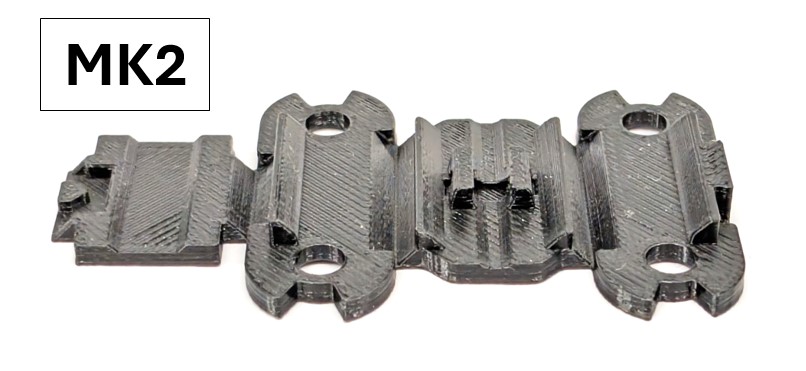

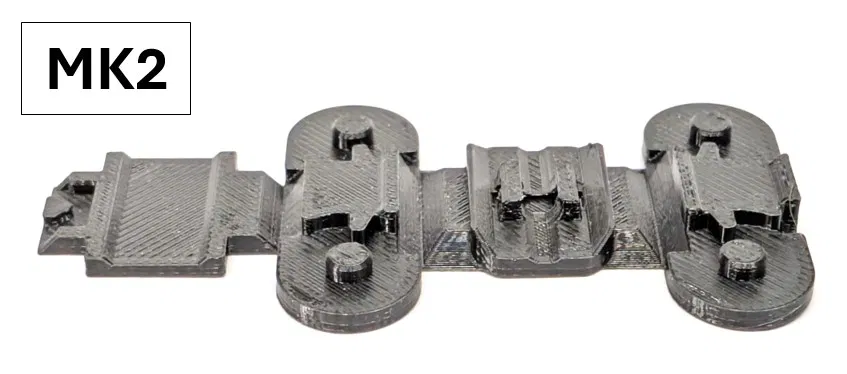

Mắt xích MK2 - Bên trong

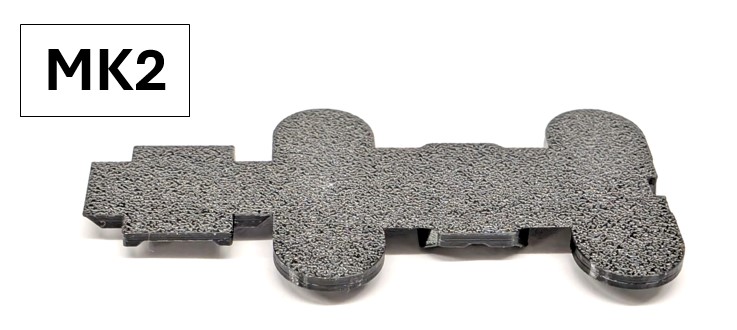

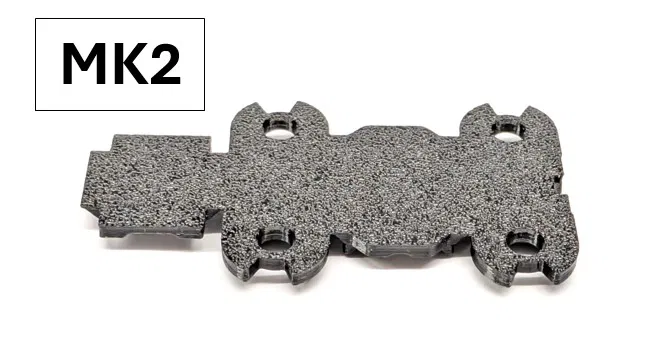

Mắt xích MK2 - Bên ngoài

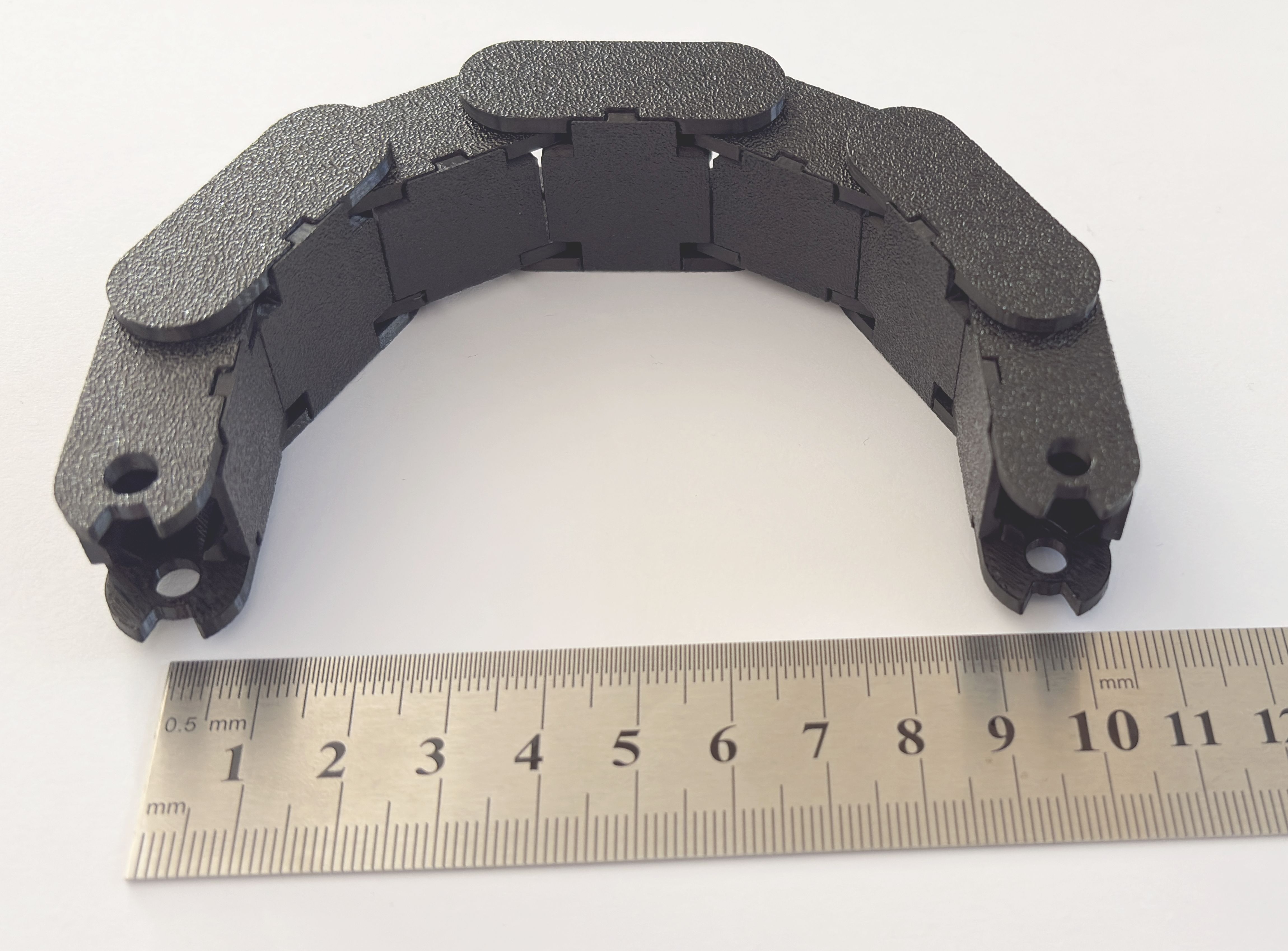

Đường kính cong MK2

Mở nắp MK2

Tôi đã giữ lại khe trên mẫu MK2. Tôi muốn làm cho nắp khóa và toàn bộ dây cáp trở nên liền mạch và đơn giản hơn nữa. Bạn vẫn có thể mở bằng một chiếc tua vít dẹt nhỏ, ví dụ. Chỉ lần này bạn cần đặt nó vào bên cạnh và bẩy lên. Đây là một video ngắn về nó:

Filament đã thử nghiệm:

• Filament được sử dụng trong MK2 hoàn toàn là PETG của Material4Print.
• Tệp 3MF cũng đã được điều chỉnh cho PETG của Material4Print.
• Rất tiếc, tệp 3MF được thiết kế cho Bambu Lab X1C - không được thử nghiệm trên Prusa XL!

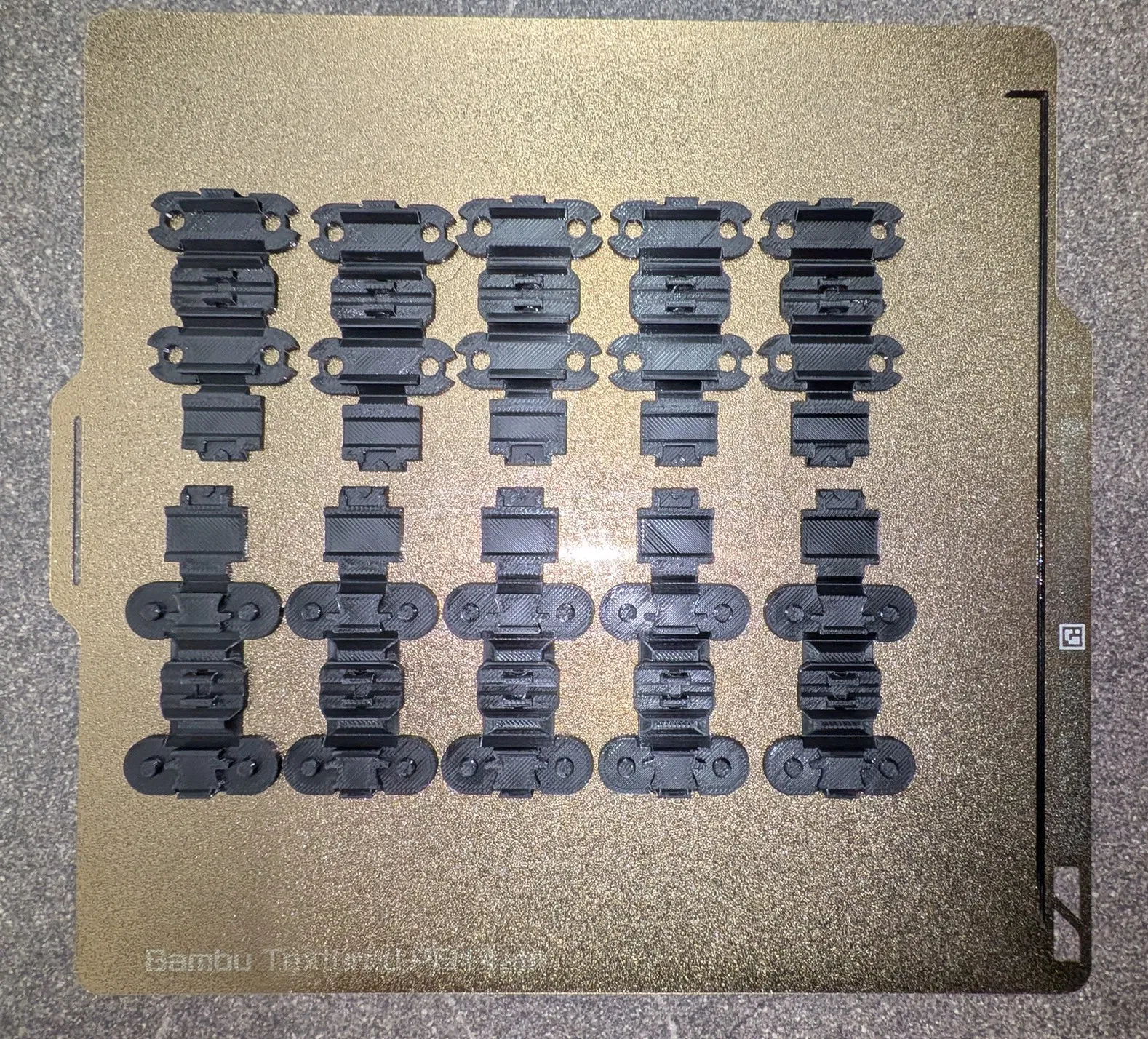

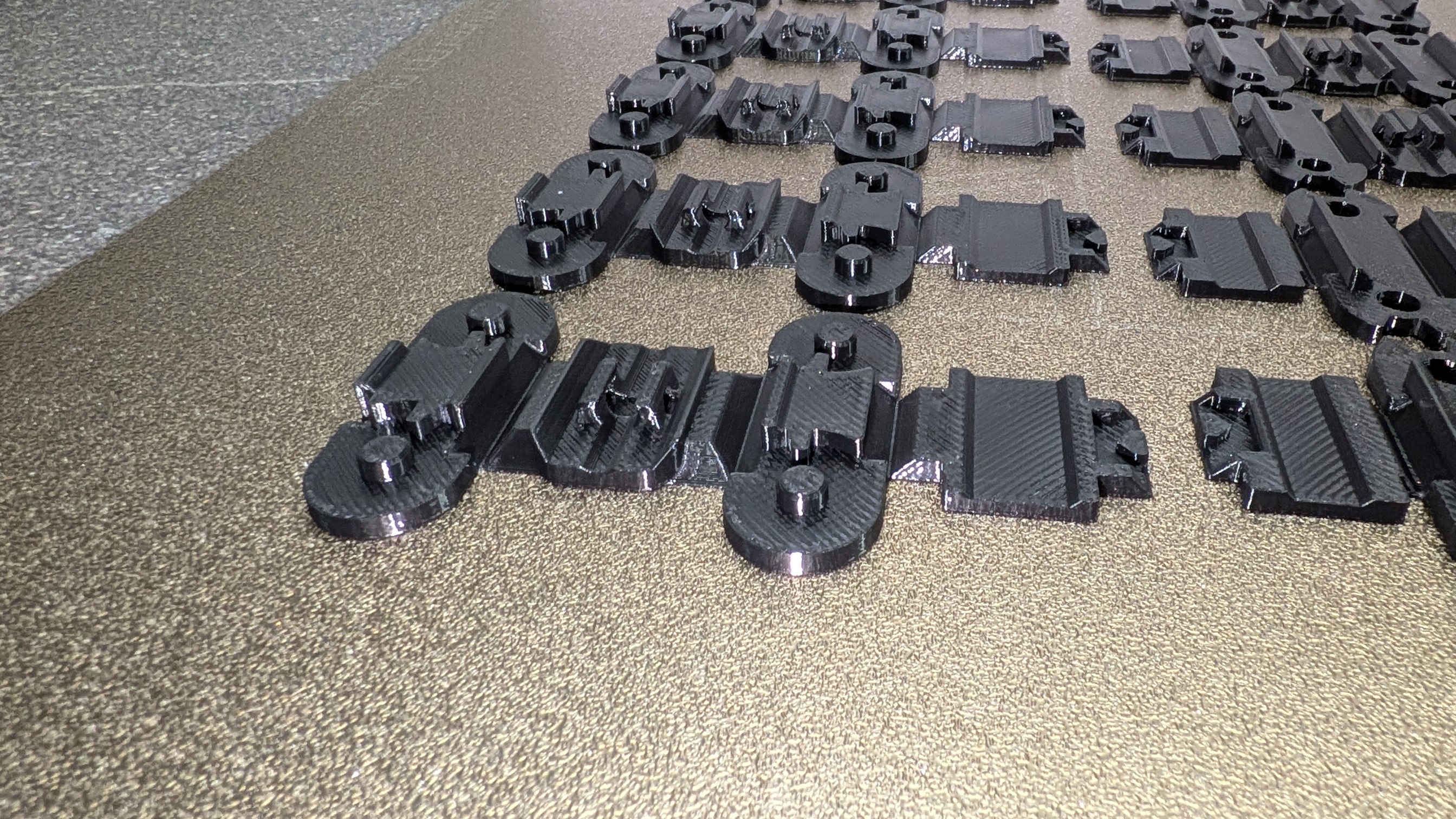

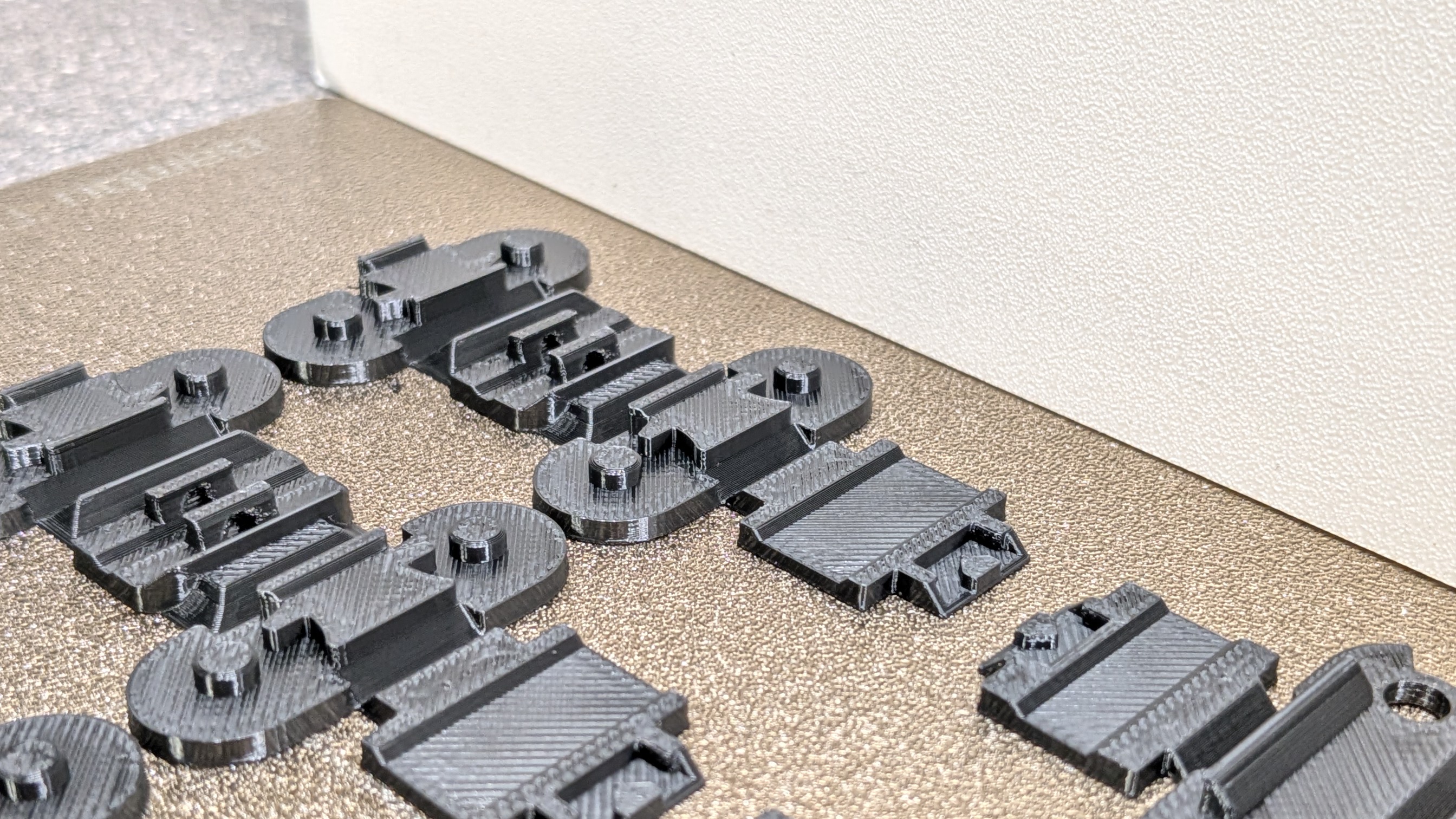

In thử với Material4Print:

Chúc các bạn vui vẻ thử nghiệm và phản hồi 😊
