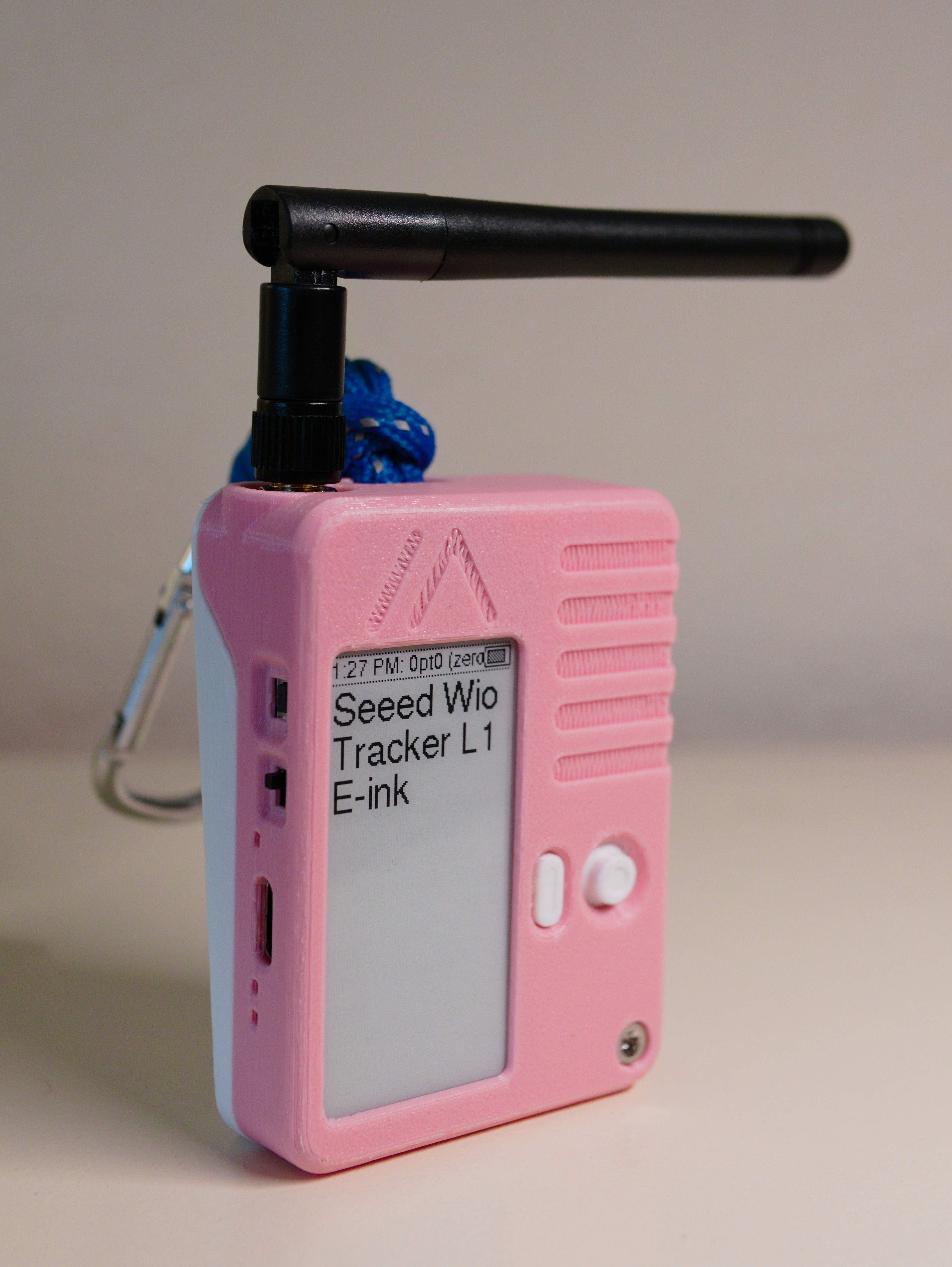

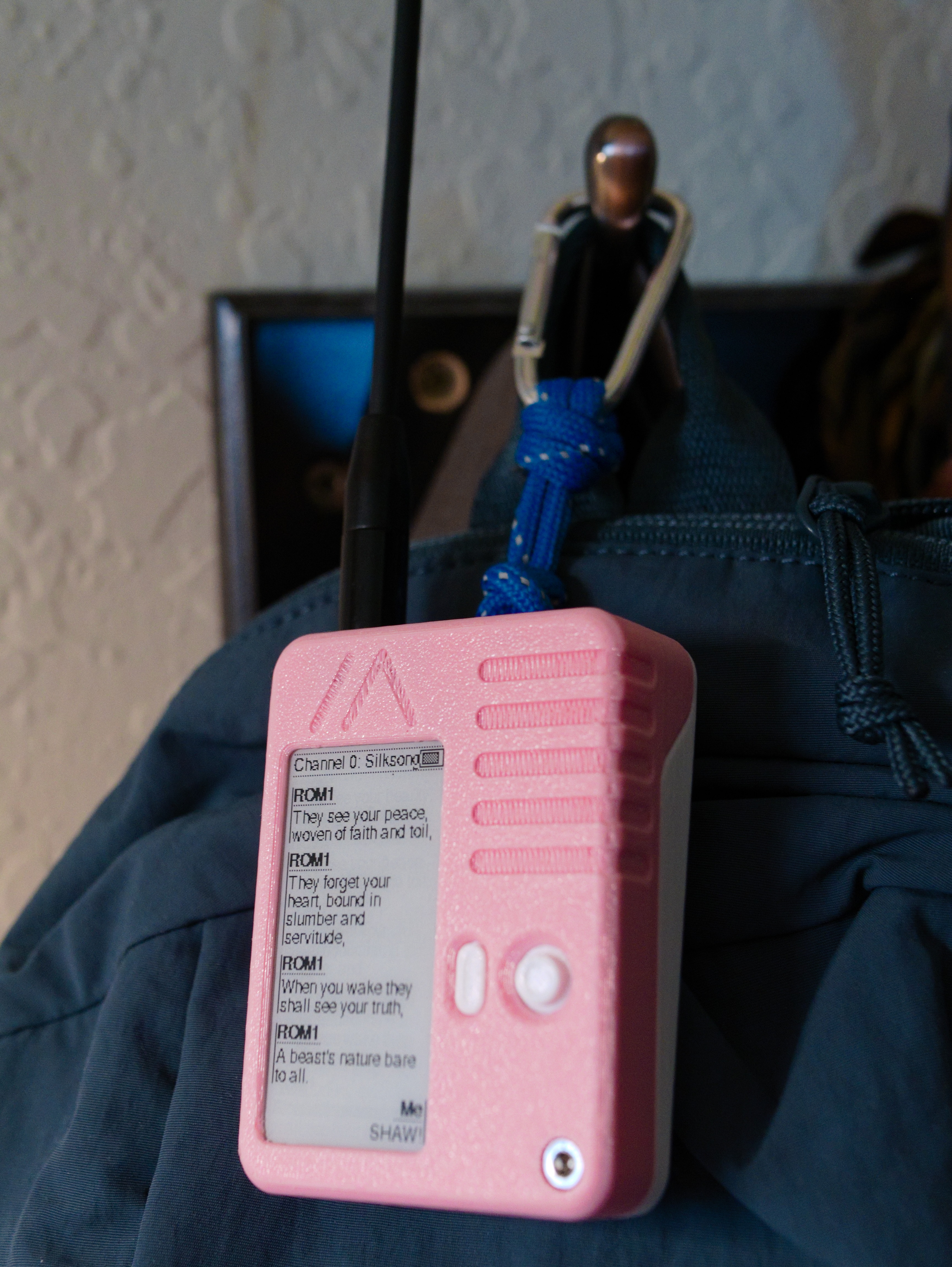

Vỏ cho Seeed Wio Tracker L1 E-ink

Đây là một vỏ tùy chỉnh cho bộ kit Wio Tracker L1 E-ink của Seeedstudio. Màn hình e-ink đi kèm với bo mạch này hơi lớn nhưng tôi đã cố gắng làm cho vỏ máy nhỏ gọn nhất có thể để bỏ túi.

Tôi đã tải lên hai phiên bản mặt trước, có và không có logo và các rãnh. Tôi đã thiết kế cái này bằng OnShape và tôi sẽ cung cấp liên kết tài liệu nếu ai đó muốn tự mình sửa đổi.

Tài liệu OnShape

Pin:

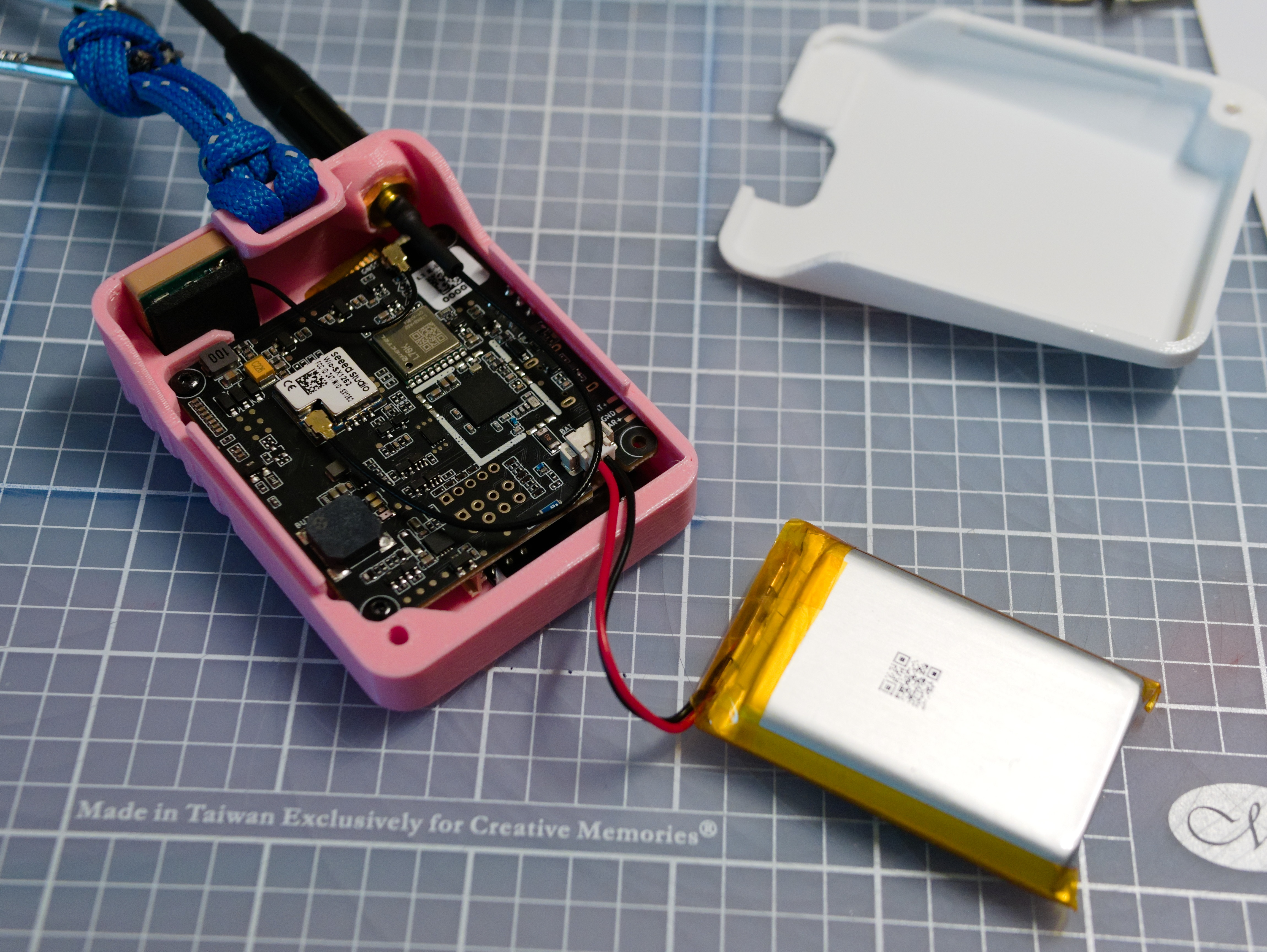

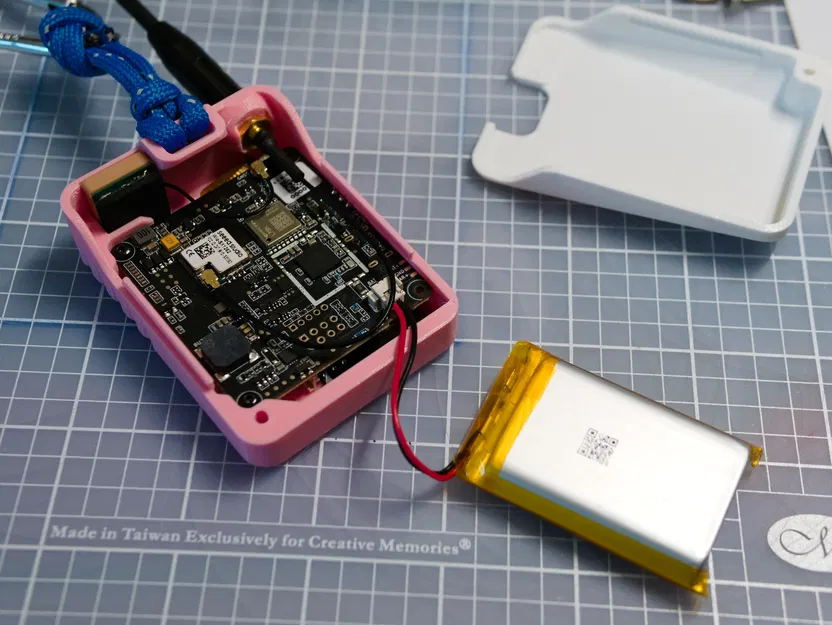

Tôi đã có thể lắp vừa vặn một cục pin LiPo 2000mah cỡ 103450 của MakerFocus. Các loại pin có kích thước tương tự cũng như pin lớn hơn một chút có độ dày 10mm cũng có thể lắp vừa.

Phần cứng:

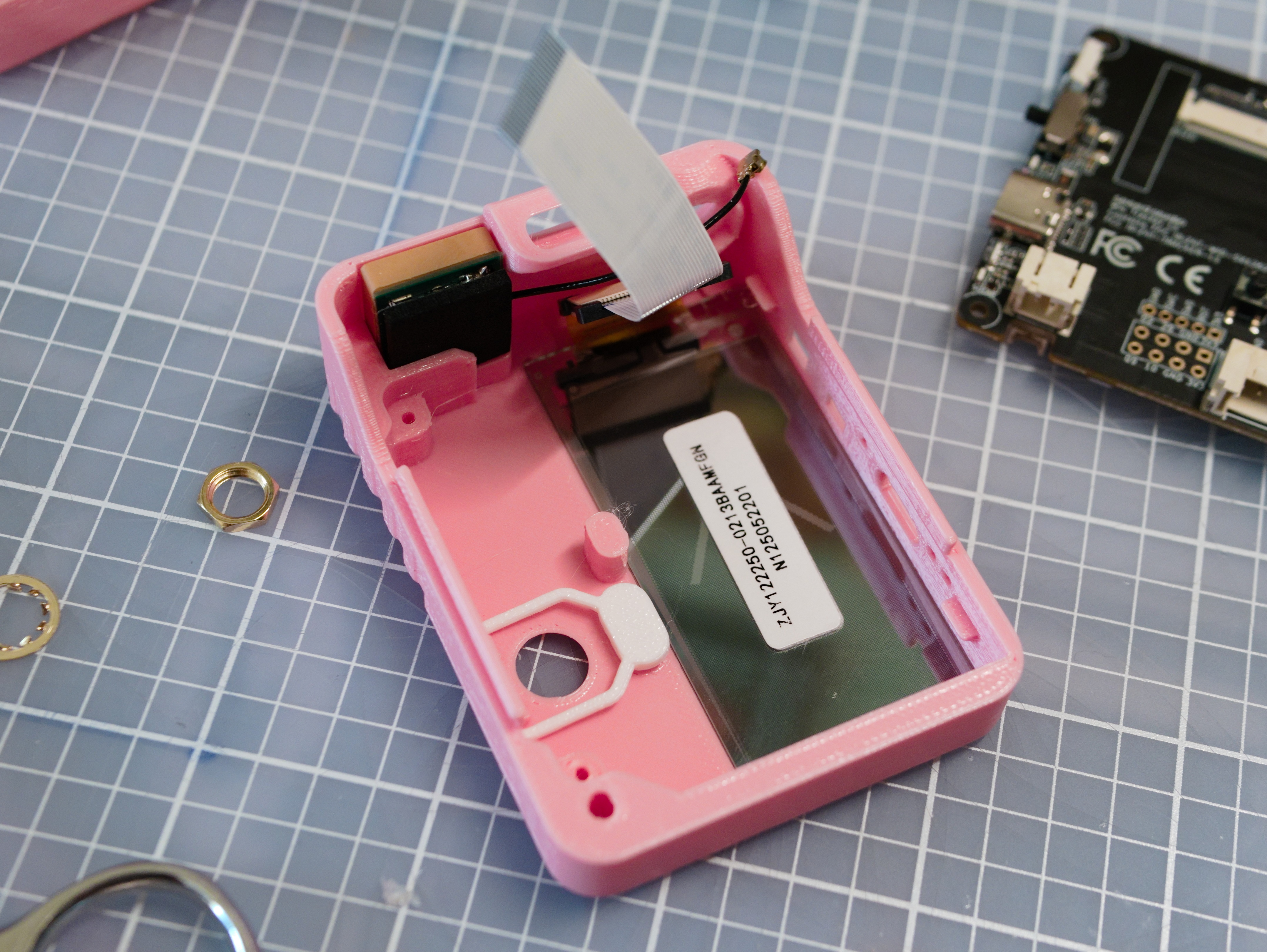

Bo mạch WIO Tracker L1 được gắn vào vỏ bằng hai ốc M2 ngắn và vỏ được lắp ráp bằng một ốc M3x12mm duy nhất.

Thay đổi v1.1 (23 Thg. 9, 2025):

• Đã sửa đổi các kẹp bên và thêm một tab vào vỏ sau khớp với vòng dây đeo
• Đã gia cố phần sau của vỏ xung quanh vòng dây đeo
• Tinh chỉnh nút bấm và cần điều khiển để chúng nằm phẳng hơn với mặt trước của vỏ

Thay đổi v1.2 (3 Thg. 10, 2025):

• Đã sửa đổi các góc bo tròn hướng về mặt bàn in để kết thúc ở 30 độ, giảm thiểu phần nhô ra

Thay đổi v1.3 (6 Thg. 10, 2025):

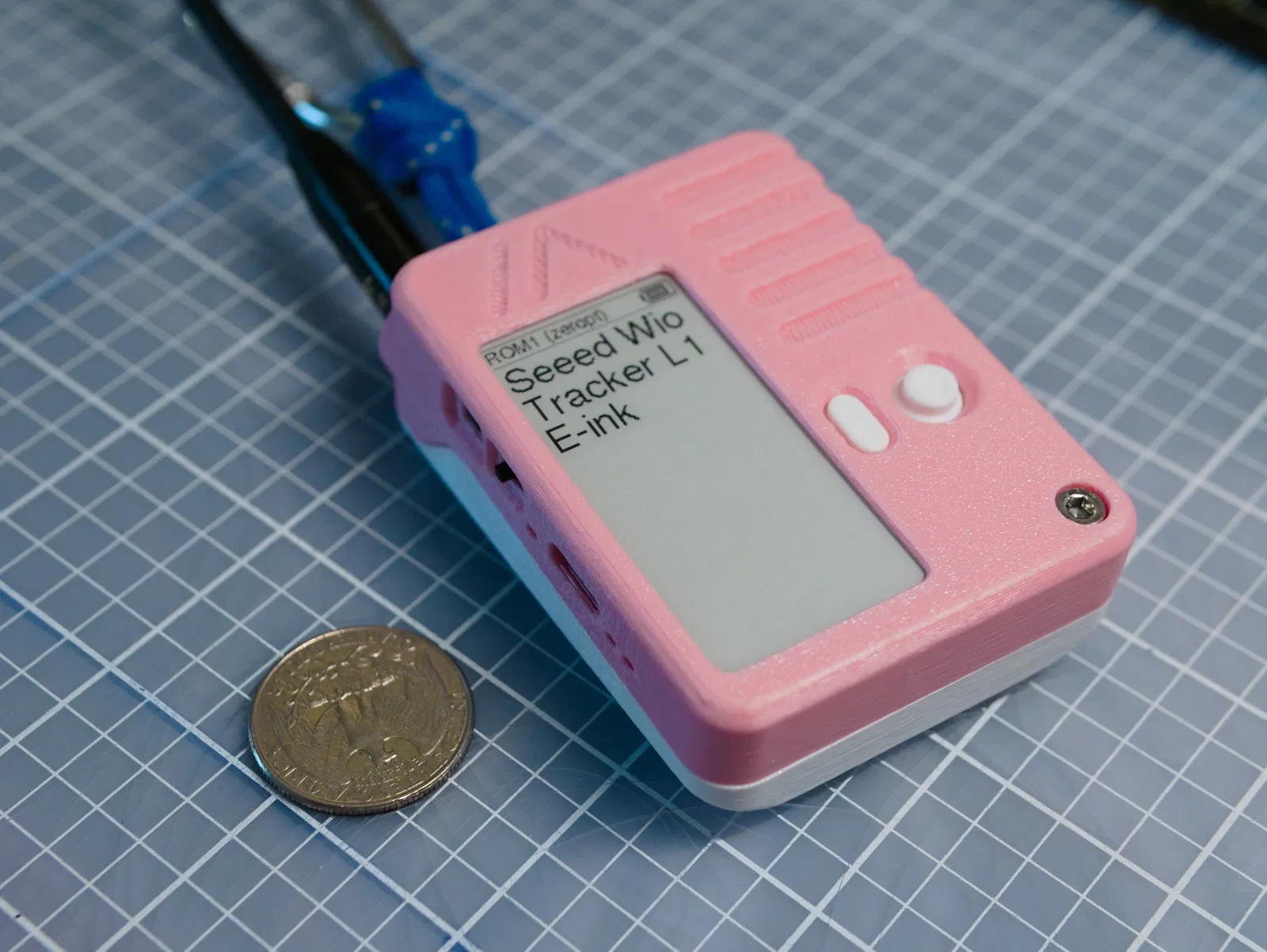

• Vỏ máy hiện có kích thước 54x70x24mm (trước đây là 54x72x24mm).
• Tăng độ dày của các thành bên để có thêm độ cứng và ngăn công tắc nguồn bị bật/tắt ngoài ý muốn.
• Các kẹp bao quanh nhiều hơn phần vỏ. Vỏ máy tôi in giờ đây giữ chắc chắn ngay cả khi không có ốc M3.
• Lỗ cho đầu nối SMA giờ dày 2mm (trước đây là 2.5mm) và giờ được thụt vào 3.5mm (trước đây là 3mm).
• Thêm 0.2mm khoảng hở ở mặt sau xung quanh khấc dây đeo.
• Cải thiện việc bo tròn các cạnh của vỏ.
• Đã thêm các phiên bản mặt trước có lỗ thoát âm thanh.
