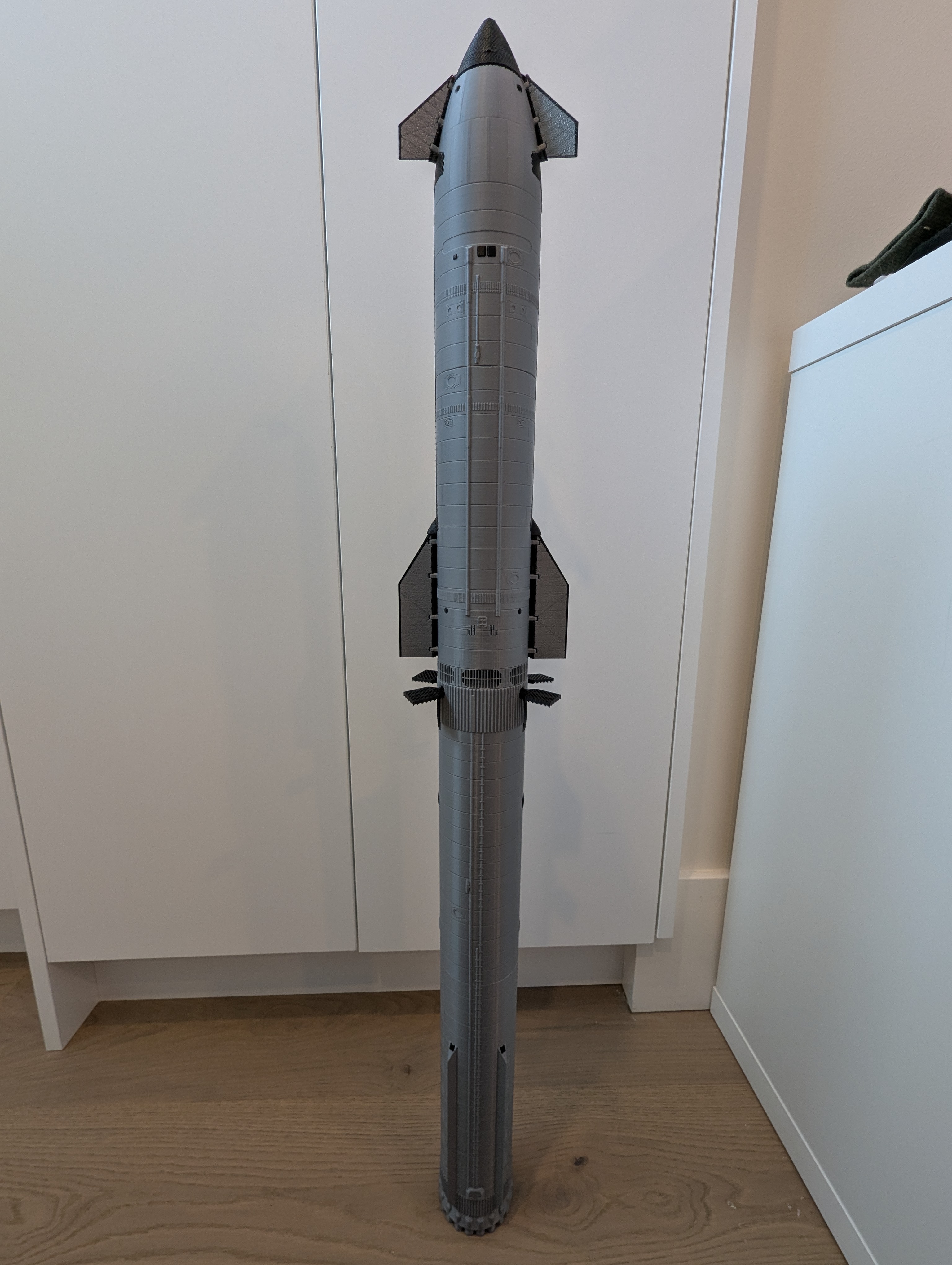

Mô hình Tên lửa đẩy Super Heavy (Block 2) của SpaceX (Tỷ lệ 1:144)

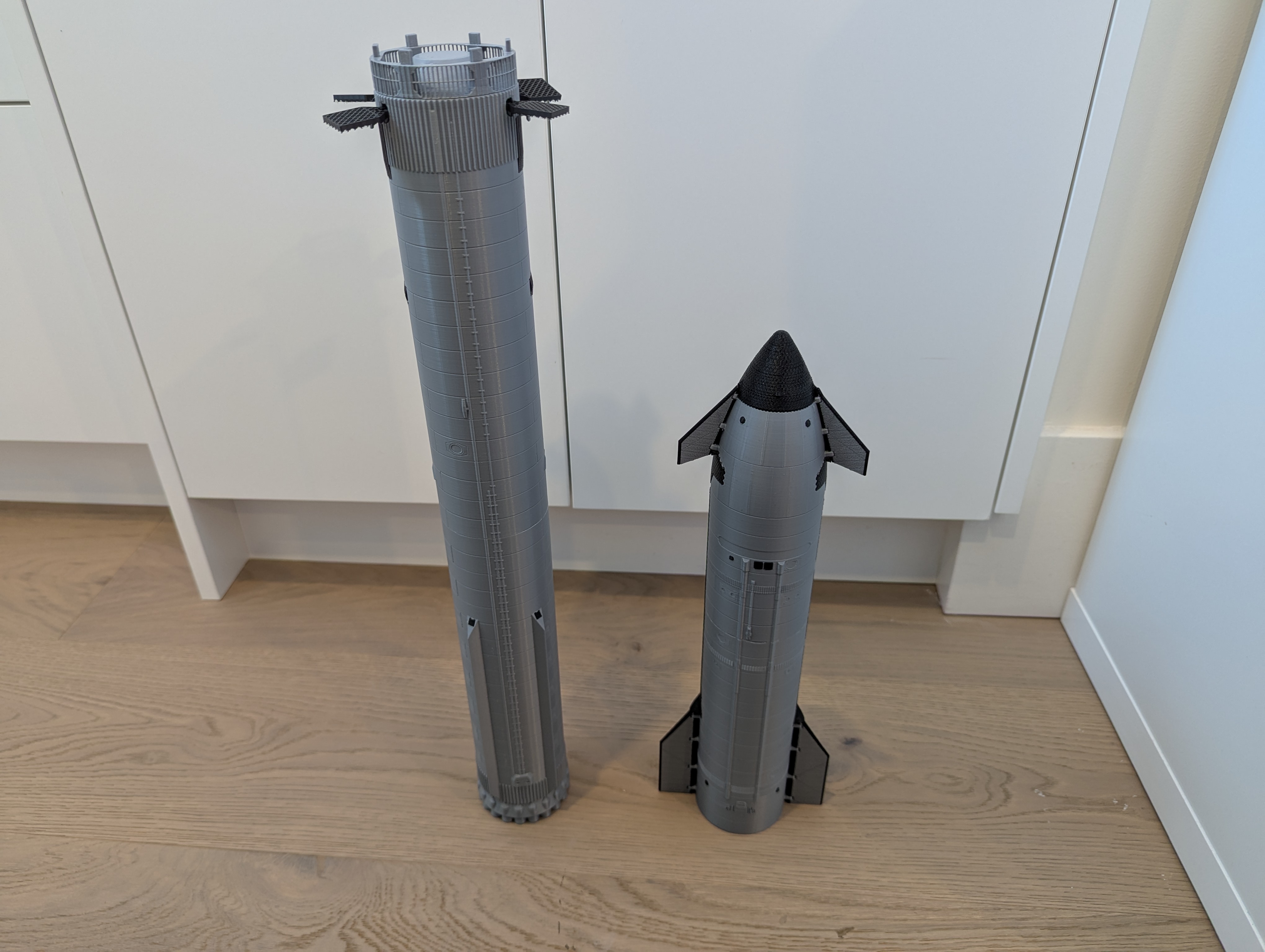

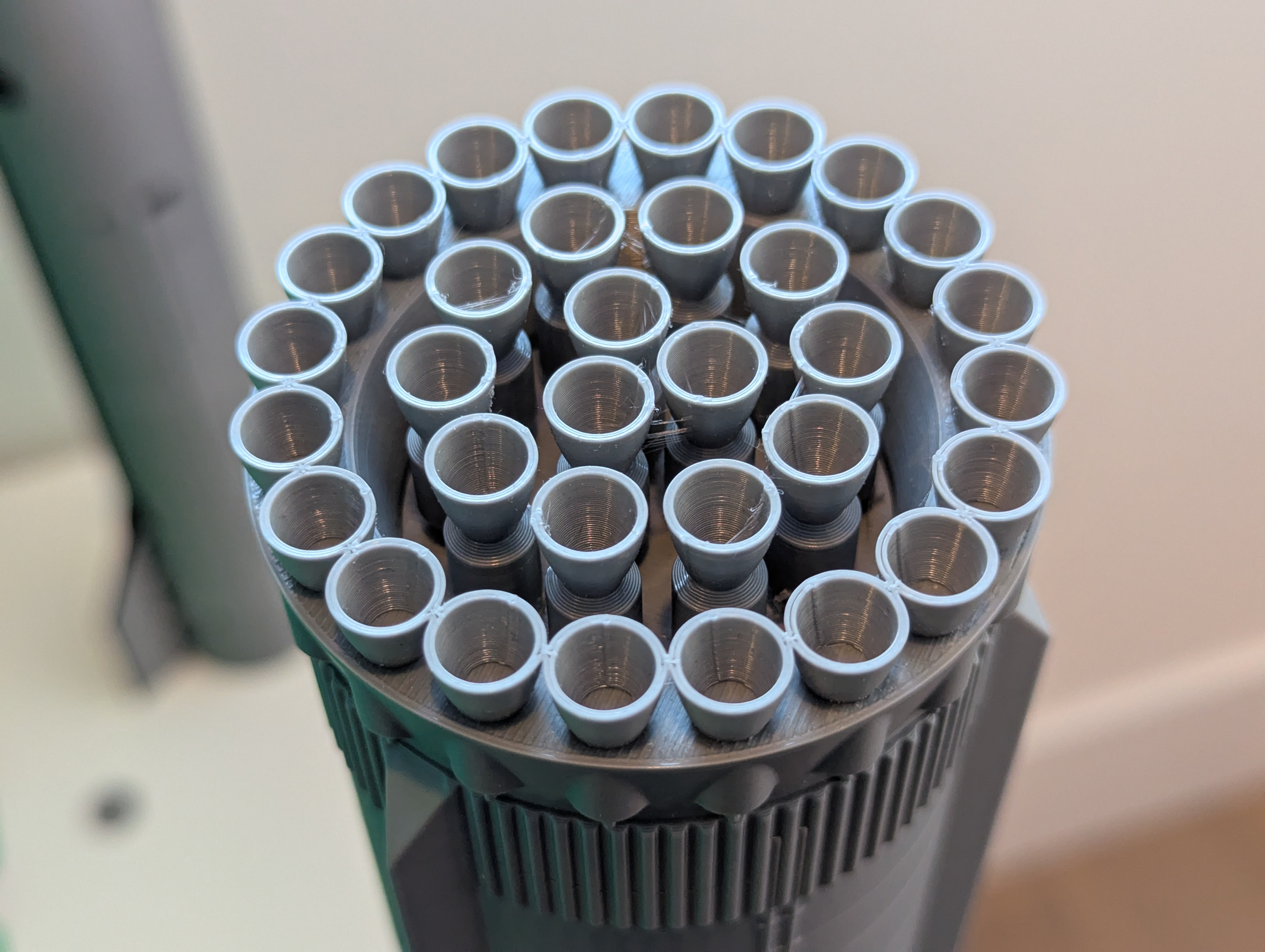

Đây là mô hình tỷ lệ 1:144 của Tên lửa đẩy "Super Heavy" của SpaceX, tầng đầu tiên của tên lửa Starship! Đường kính của nó là 62.5mm và chiều cao của tên lửa đẩy + Vòng giai đoạn nóng (Hot Stage Ring) là ~ 490mm!

Đây là "Block 2" của tên lửa đẩy!

Tàu có thể tìm thấy ở đây: SpaceX Starship (Block 2) (1:144 Scale) by anventia | Download free STL model | Printables.com

Tất cả các bộ phận mất tổng cộng khoảng 16.5 giờ để in ở tốc độ (chủ yếu là) mặc định trên Bambu Lab P1S của tôi! Sợi bạc là eSun PLA Plus.

Cũng có trên MakerWorld!

Danh sách Vật liệu:

• Máy in 3D với chiều cao Z ít nhất 128mm. (Cho tôi biết nếu bạn cần chia nhỏ thành nhiều phần hơn!
  • Các tệp "booster3_xxxxx" là các tệp được chia thành 3 phần
  • Các tệp "booster4_x" là các tệp được chia thành 4 phần
  • Các tệp còn lại được chia thành 2 phần
• Keo siêu dính hoặc tương tự
• 18 nam châm 10x5x2mm (tùy chọn, chưa thử nghiệm, xem bên dưới)

Một số lưu ý:

• Hiện tại sử dụng sáu chốt để kết nối với Vòng giai đoạn nóng và tàu (đang phát triển). Sẽ sử dụng nam châm hình chữ nhật 10x5x2mm trong tương lai, nhưng của tôi chưa về nên tôi không thể kiểm tra xem chúng có vừa không. (xem cuối cùng)

Đọc tất cả hướng dẫn trước khi in, và nếu bạn có bất kỳ câu hỏi nào hoặc cần làm rõ, vui lòng để lại bình luận!

Hướng dẫn In

Số lượng, màu sắc và hướng của các bộ phận nằm trong tab Files theo tên tệp. Tất cả các bộ phận được in bằng màu bạc trừ khi có quy định khác.

Một số ghi chú bổ sung:

• Phần dưới của tên lửa đẩy: Có thể cần giá đỡ xung quanh các lỗ starlink trên các đường cong.
• Phần trên của tên lửa đẩy: Sử dụng giá đỡ thủ công để thêm chúng dưới các chốt giữ. Bạn cũng có thể cần một số giá đỡ dưới các ống ở trên cùng, nhưng những thứ đó có thể khó gỡ bỏ.
• Cánh lưới (Grid Fins): Sử dụng bộ cắt Arachne / "In tường mỏng" / vòi phun nhỏ hơn để có thể in các đường có độ rộng 0.4mm. In chậm, và có thể mát hơn để giảm thiểu hiện tượng dây.
• Khuyến nghị sử dụng vành ngoài (brim) cho các phần Trên/Dưới và Vòng giai đoạn nóng.

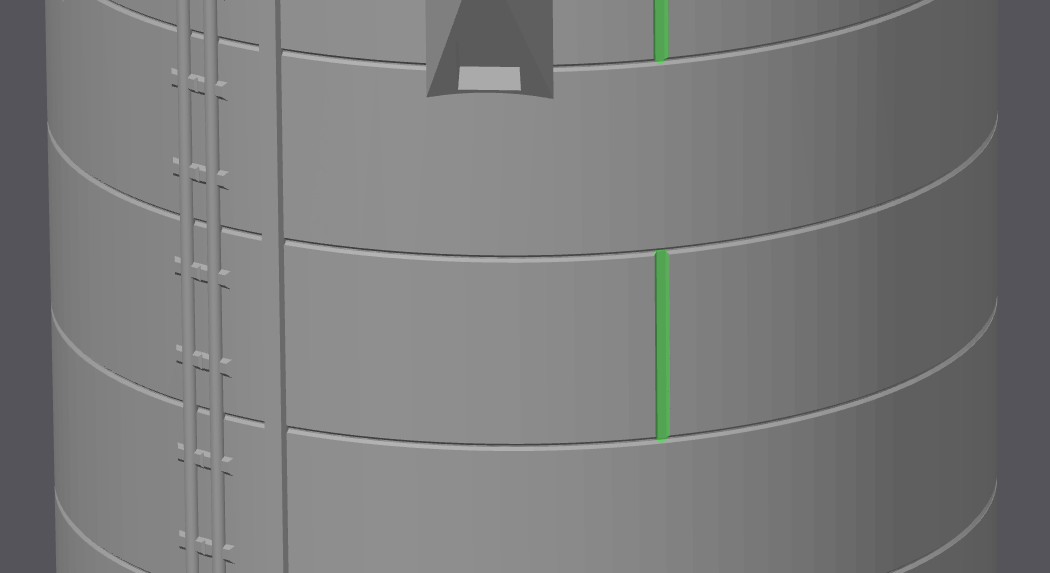

Sơn lên các đường nối (đường màu xanh lá cây) lên các phần trên/dưới dọc theo các vết lõm dọc này để che chúng khỏi tầm nhìn.

Có thể muốn in các bộ phận này với tốc độ thành ngoài chậm (hơn) ~60mm/s nếu trên máy in nhanh, để đảm bảo các chi tiết nhỏ xung quanh cản được in đúng cách.

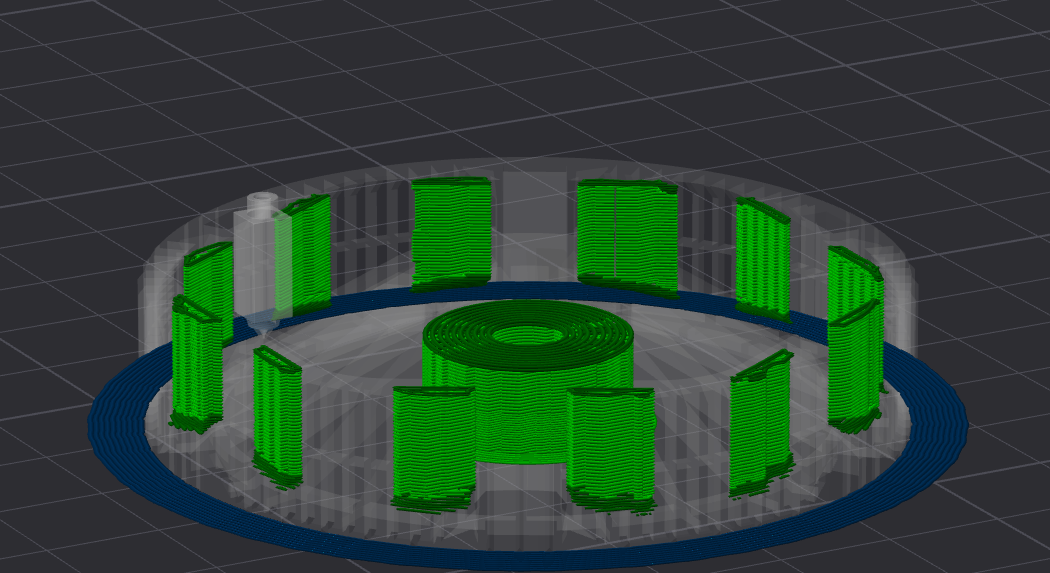

Thêm giá đỡ ở đây cho Vòng giai đoạn nóng. (xem bên dưới)

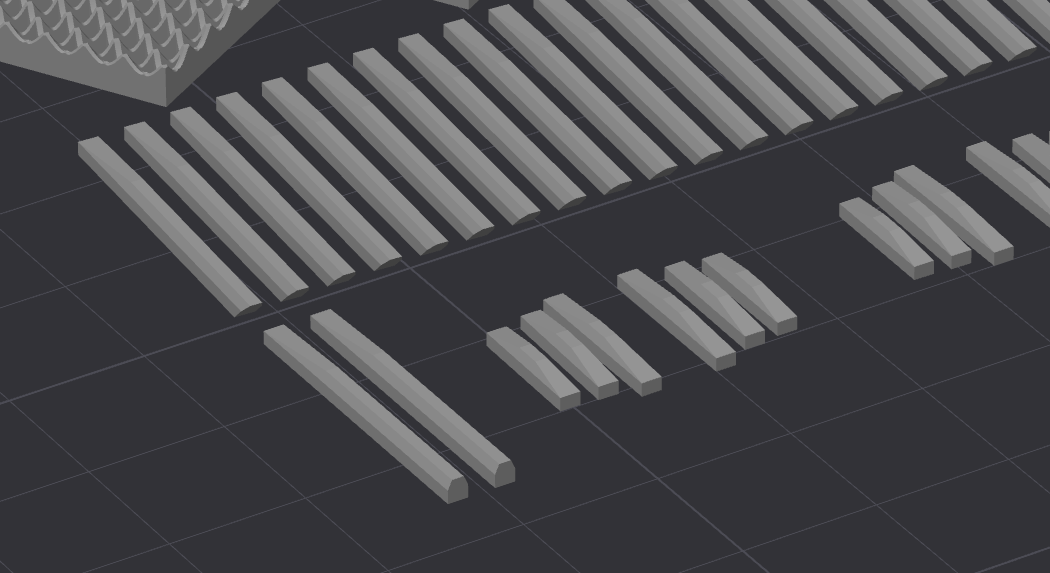

Hướng cho các cản nhỏ và các dải dây màu tối. (xem bên dưới)

Đã cung cấp hai tệp, "black_parts.stl" và "Hot_Stage_Ring.3mf":

• Các bộ phận màu đen bao gồm tất cả các cản/dải dây/cánh lưới/starlinks được định hướng đúng cách.
• Tệp 3mf được tạo trong OrcaSlicer, có thể phải điều chỉnh cài đặt cho máy của bạn, nhưng có các giá đỡ được tô màu ở đúng vị trí.

Hướng dẫn Lắp ráp

Bước 1:

Chèn hai đầu nối vào các khe của chúng. Có thể cần một chút lực. Sau đó, thoa một lớp keo siêu dính mỏng xung quanh bề mặt, bên trong "hào" (để tránh bị tràn). Ghép hai nửa lại với nhau.

Bước 2:

Keo các hộp Starlink vào vị trí. Một ít băng keo mặt nạ giúp giữ chúng lại trong khi keo khô.

Bước 3:

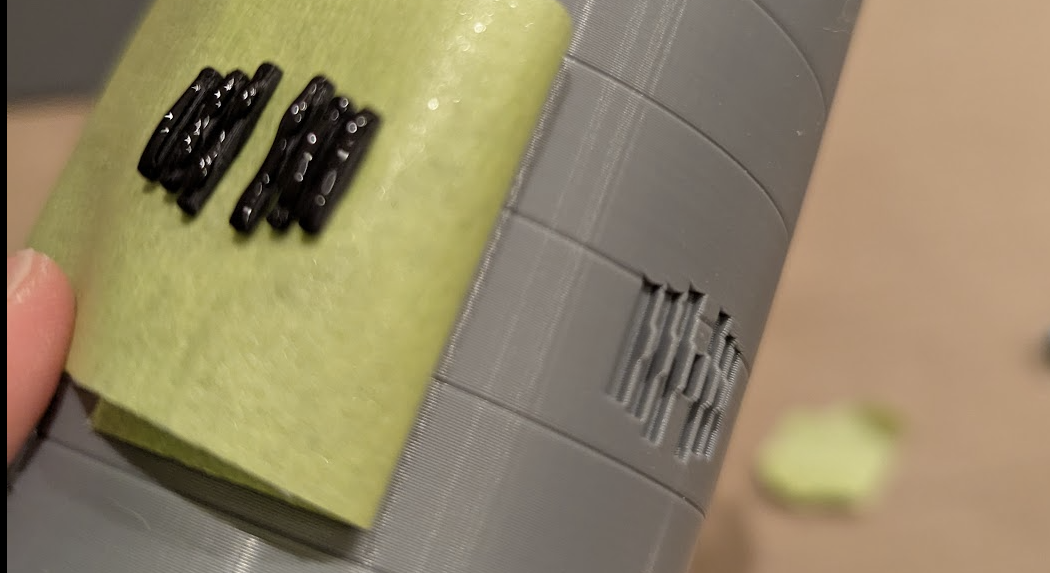

Keo các cản vào vị trí. Mặt dốc ra ngoài. Đặt chúng vào mà không cần keo, dán băng keo mặt nạ, sau đó bóc ra. Sau đó, bạn có thể bôi keo trước khi cẩn thận dán chúng lại.

Bước 4:

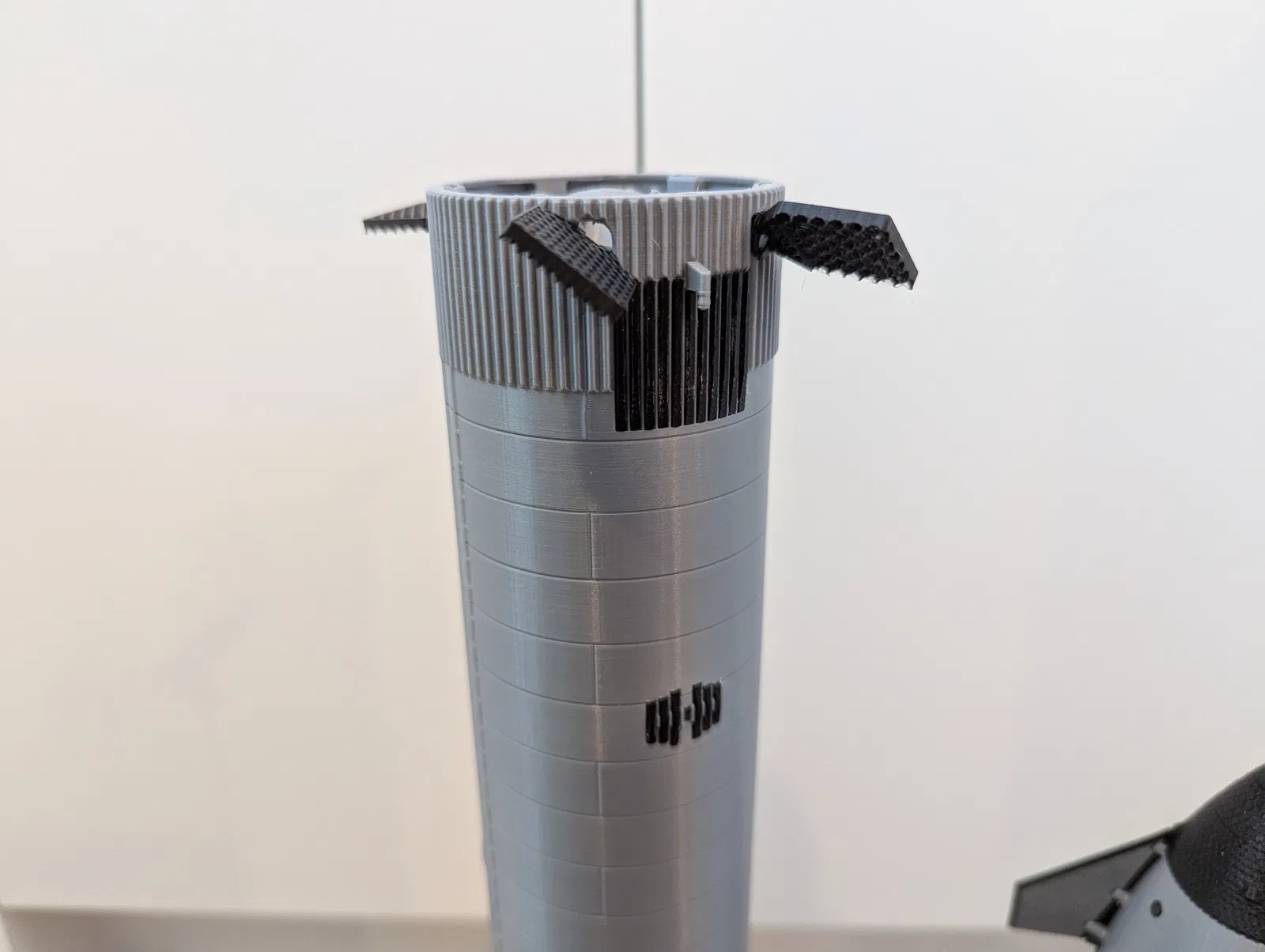

Làm tương tự cho các dải dây màu tối. Mặt dốc ra ngoài, mặt dốc lớn xuống dưới. Phần trung tâm ngắn hơn và nằm dưới chốt giữ ở giữa. Có thể cần cắt bớt tùy thuộc vào chất lượng giao diện giá đỡ.

Bước 5:

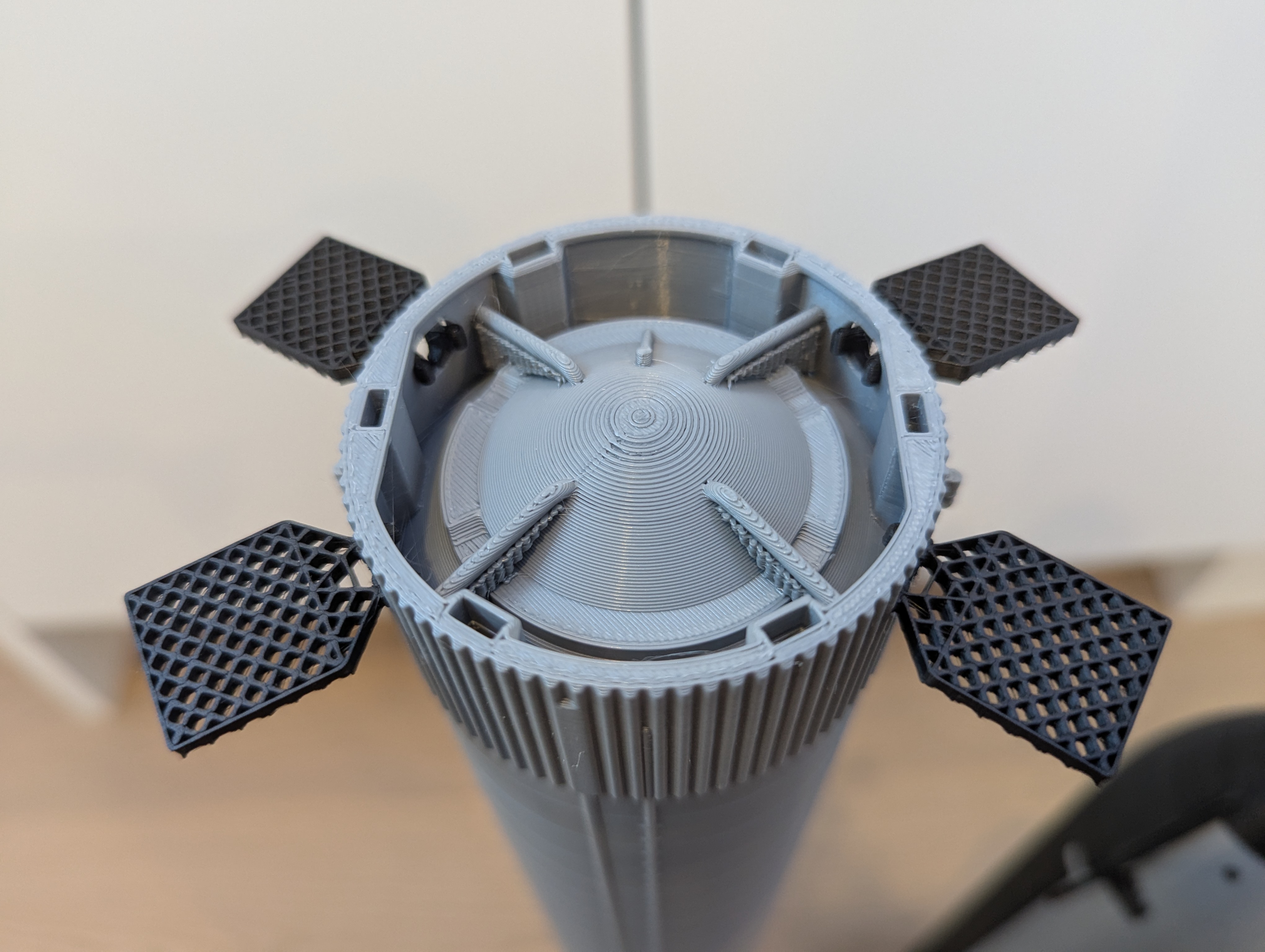

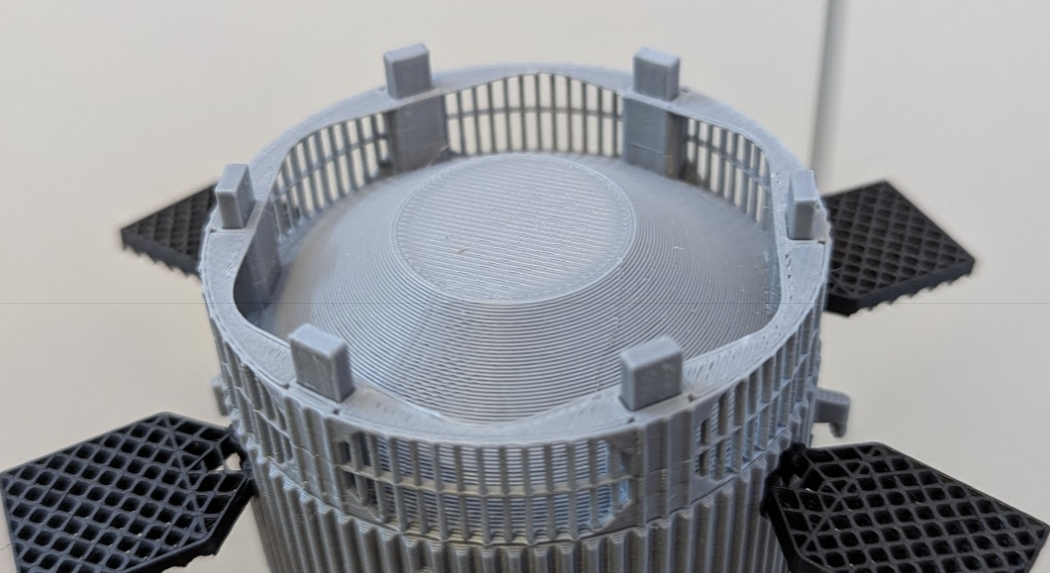

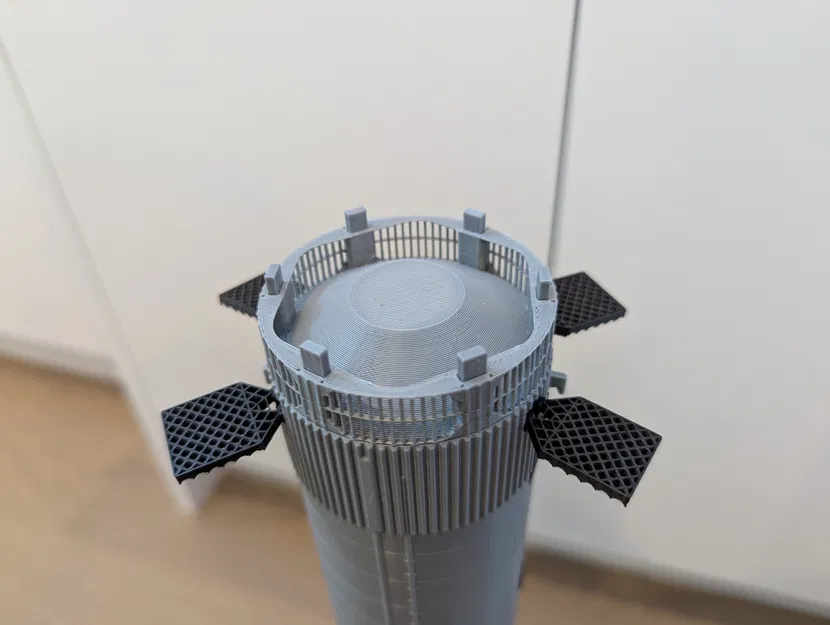

Lắp các cánh lưới vào (hãy cẩn thận!). Sau đó, lắp 6 chốt và Vòng giai đoạn nóng! Các chốt có thể được dán vào Vòng giai đoạn nóng để dễ dàng tháo ra khỏi tên lửa đẩy. Chờ keo khô, và bạn đã hoàn thành!

T.V.

Nam châm (chưa thử nghiệm):

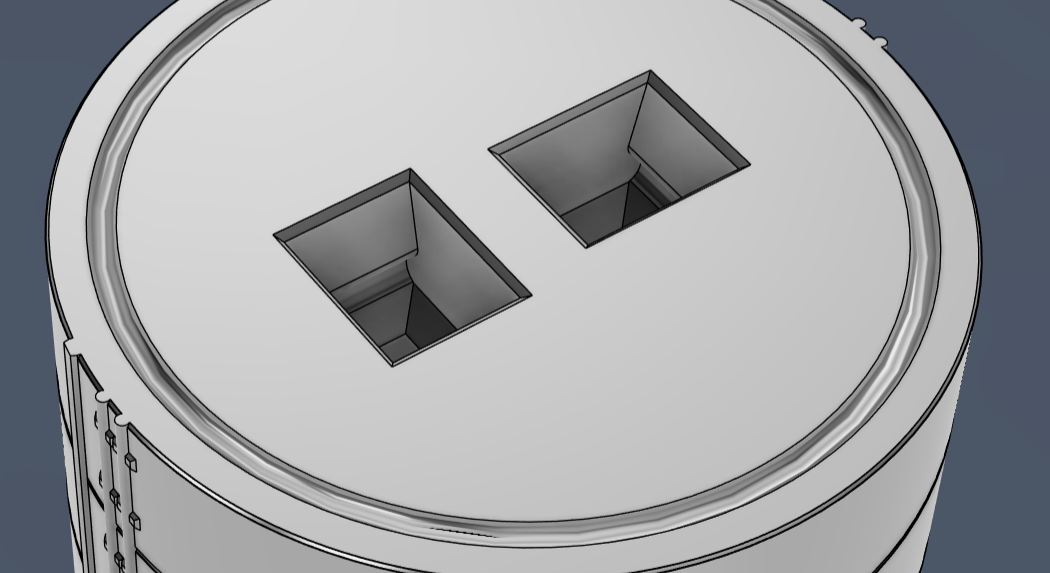

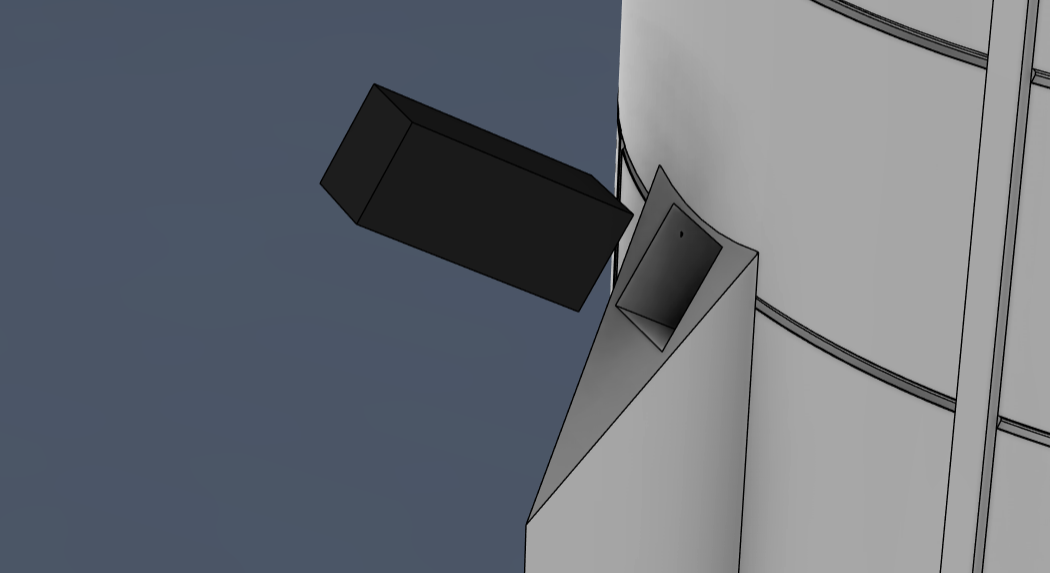

6 nam châm được lắp vào đỉnh của tên lửa đẩy cho đến hết, và chúng tạo ra một khoảng trống ở trên cùng. Sau đó, 12 nam châm (2 trong mỗi khe) được lắp vào Vòng giai đoạn nóng (hãy in phiên bản nam châm!!). Chúng nhô ra giống như các chốt trong hình trên ở trên cùng và dưới cùng. Đảm bảo lắp một miếng đệm nam châm giữa hai nam châm trong mỗi cặp, và đảm bảo chúng được căn giữa và chúng vừa với tên lửa đẩy với các nam châm của tên lửa đẩy đã được lắp đặt.
