Mô hình SpaceX Starship (Block 2) Tỷ lệ 1:144

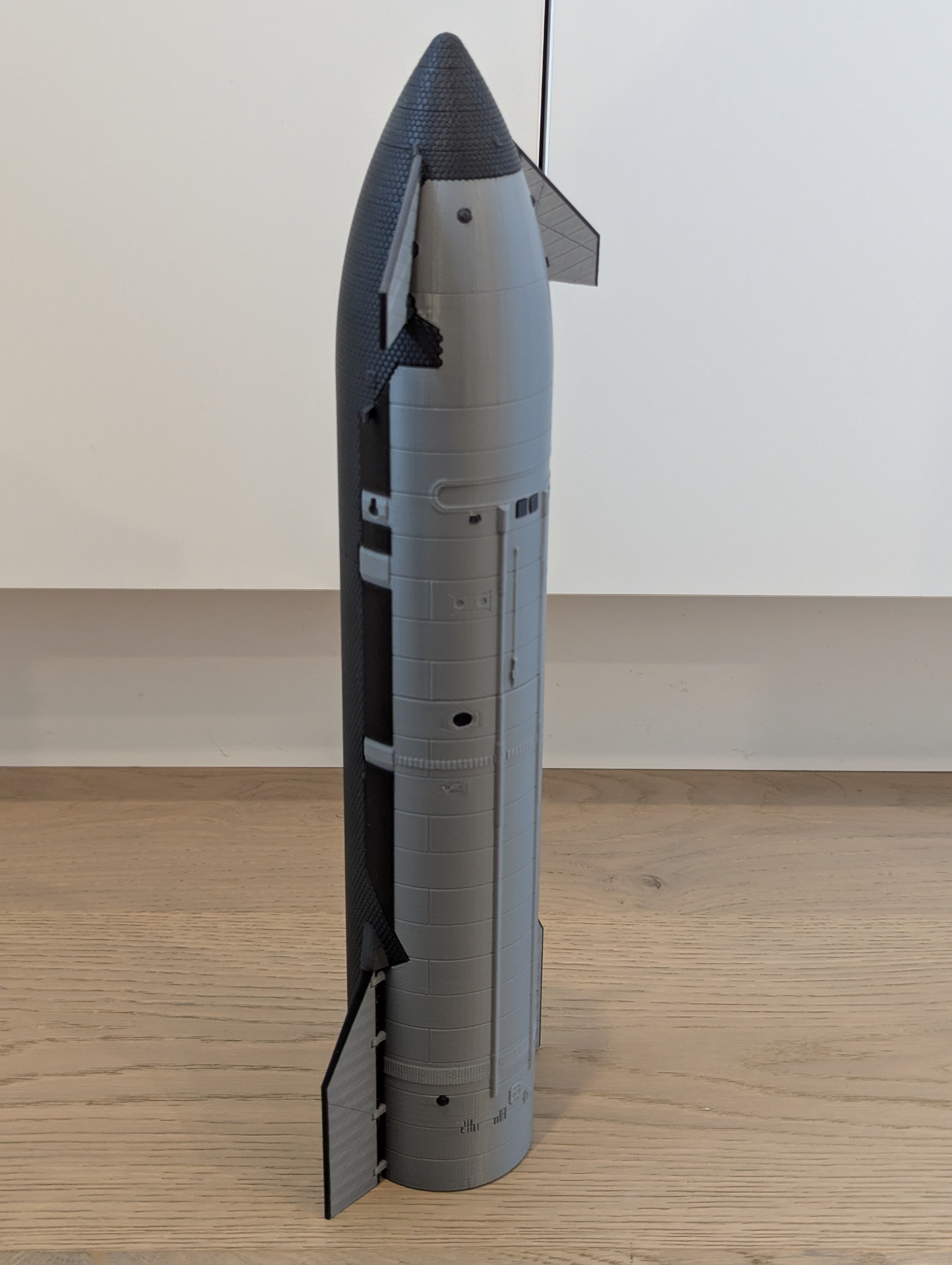

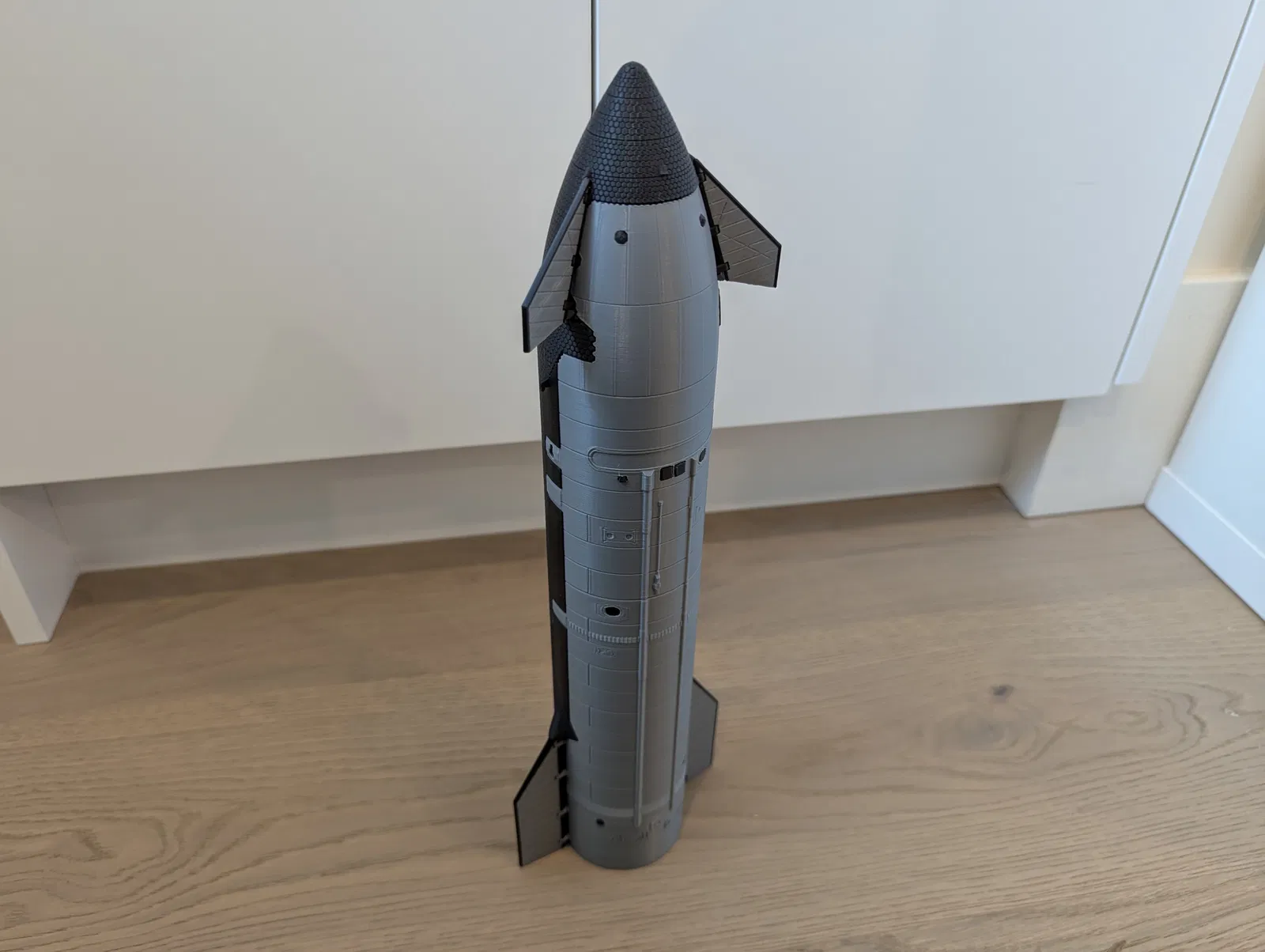

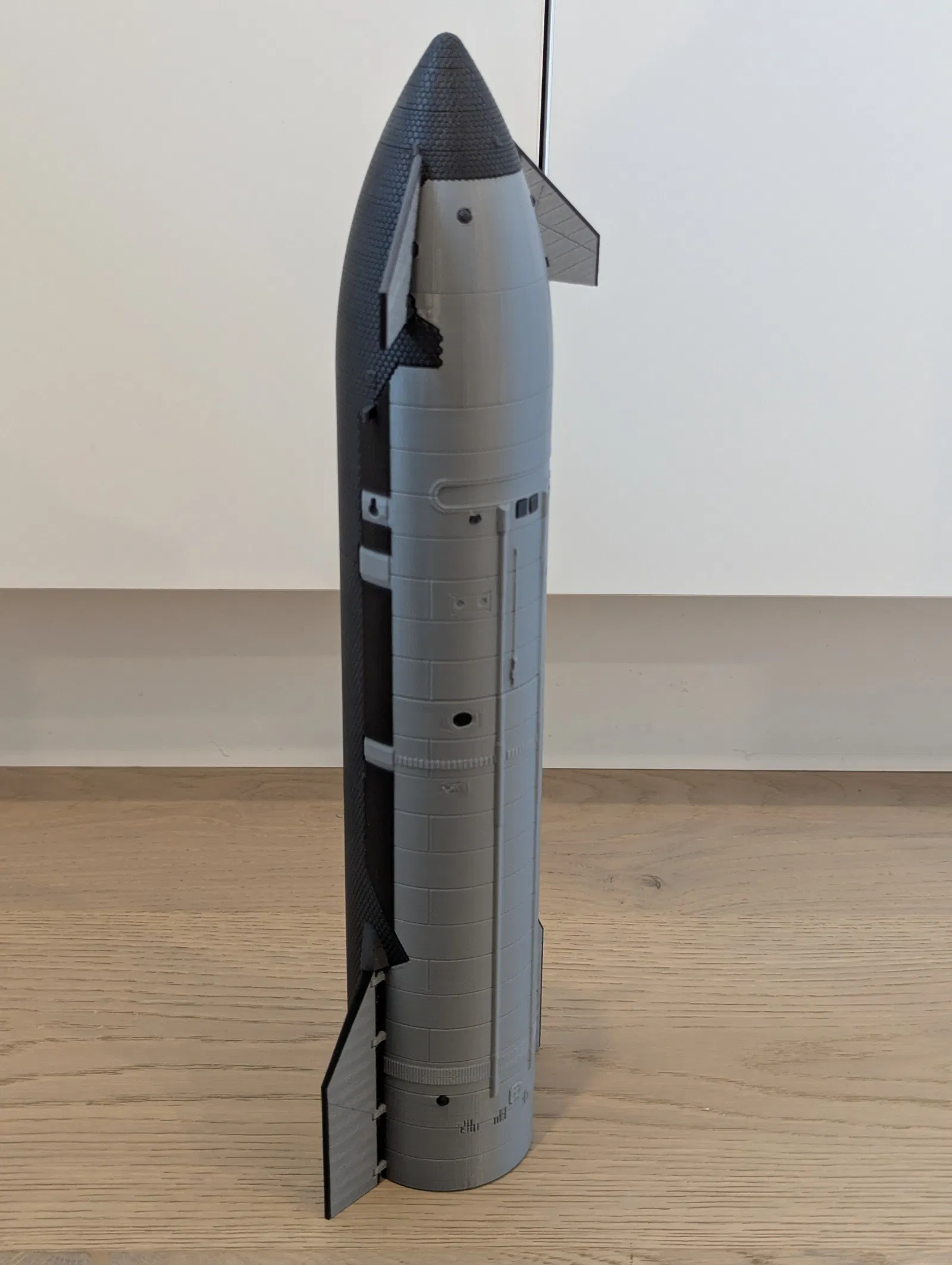

Đây là mô hình tỷ lệ 1:144 của tầng trên Starship của SpaceX! Kích thước đường kính 62.5mm và chiều cao khoảng 370mm! Đây là phiên bản "Block 2" của tàu vũ trụ, xuất hiện trên các chuyến bay 7-9 (tính đến nay)!

Con tàu này dựa trên một phiên bản sớm của Ship 35 từ Chuyến bay thử nghiệm Starship 9. Có một vài điểm không chính xác nhỏ như các mảng vá trên hai bên không phải màu đen.

Booster có thể tìm thấy ở đây:

Tổng thời gian in khoảng 30 giờ! Màu bạc là eSun PLA Plus, và màu đen là Elegoo PLA.

Cũng có trên MakerWorld!

Một vài lưu ý:

• Hiện tại sử dụng sáu chốt để kết nối với booster. Trong tương lai sẽ sử dụng nam châm hình chữ nhật 10x5x2mm, nhưng hàng của tôi chưa tới nên tôi chưa thể kiểm tra xem chúng có vừa không.

Đọc tất cả hướng dẫn trước khi in, và nếu bạn có bất kỳ câu hỏi nào hoặc cần làm rõ, vui lòng để lại bình luận!

Hướng dẫn in

Số lượng và màu sắc của các bộ phận nằm trong tab Tệp theo tên tệp. Tất cả các bộ phận được in màu bạc trừ khi được chỉ định khác ở đó.

Có một vài tệp khác ở đây không cần in.

Khuyến nghị in các bộ phận của lá chắn nhiệt với chiều cao lớp 0.1mm, và các cánh tà với 0.1mm hoặc thấp hơn để tối đa hóa chi tiết! 0.2mm là ổn cho phần còn lại.

Có hai phiên bản của động cơ, một phiên bản bình thường và một phiên bản có thêm dung sai một chút để vừa.

Nếu động cơ bị lòi ra một chút, hãy hạ nó xuống tấm nền một chút để làm cho chúng ngắn hơn

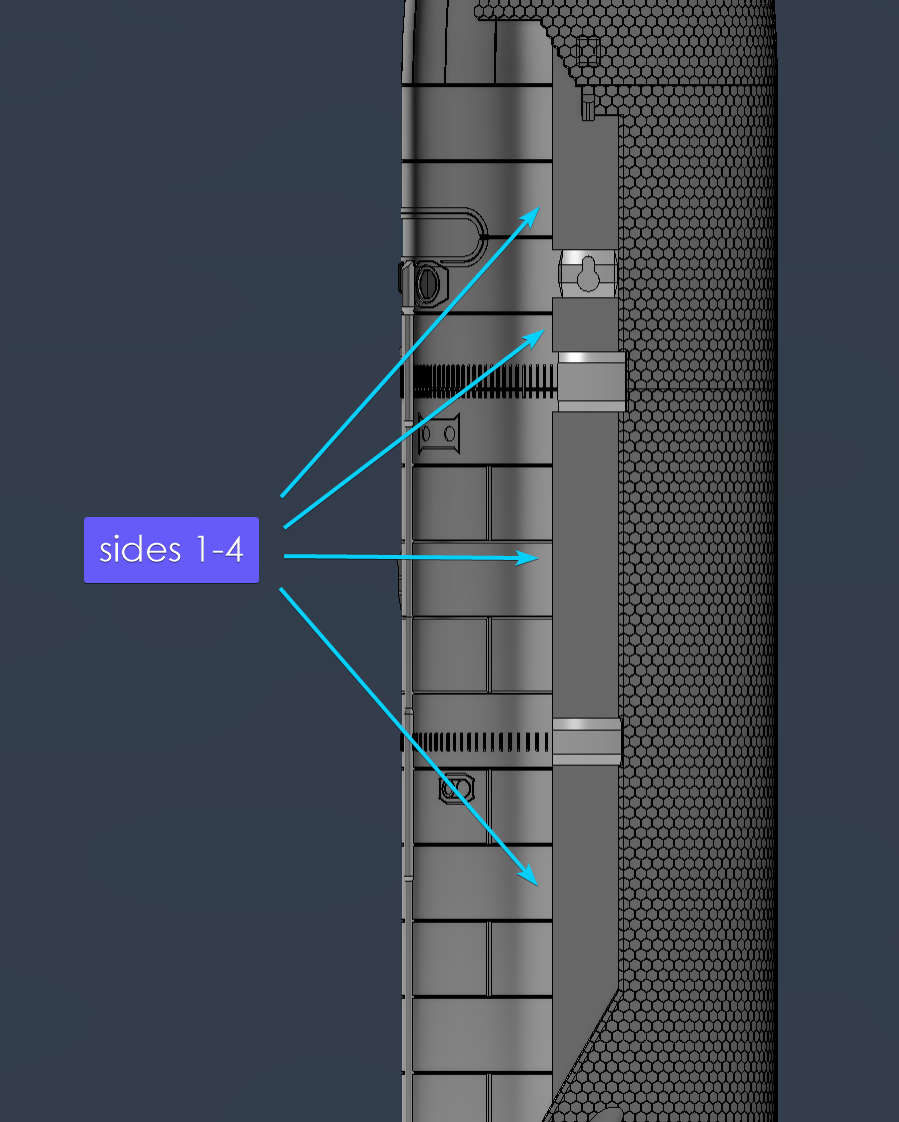

Thay đổi tỷ lệ độ dày của các bộ phận bên để in 2 lớp dày. (1 lớp có thể hoạt động nhưng có lẽ quá mỏng)

Các cánh tà phía trước và phía sau được chia thành hai STL mỗi loại, và được thiết kế để in bằng máy in đa màu như máy in Bambu Lab với AMS. Nhập một tệp vào PrusaSlicer/BambuStudio/OrcaSlicer, nhấp chuột phải và nhấp vào "Add Part" để thêm STL kia vào cùng một đối tượng. Sau đó, bạn có thể đặt một bộ phận có màu đen và một bộ phận có màu bạc.

• In các cánh tà với lá chắn nhiệt hướng lên trên và phần màu bạc hướng xuống dưới!
• Hãy đảm bảo in mỗi cánh tà hai lần, với một bản sao được lật!

Để lại bình luận và tôi có thể sửa đổi nó để có thể in mà không cần hệ thống đa vật liệu và sử dụng thay đổi màu thủ công ở lớp đầu tiên!

Bộ phận engine_shielding có thể được in theo cách này, in bộ phận các đường kẻ trước bằng màu bạc/trắng, sau đó chuyển sang màu đen để in bộ phận còn lại lên trên nó!

Bạn có thể giấu các đường nối dọc theo các đường thẳng trên bộ phận màu xám, hoặc dọc theo khe ở phía sau.

Cũng giấu các đường nối trên lá chắn nhiệt chính ở phía sau dọc theo đường giữa.

In các bộ phận thân với bề mặt kết nối hướng xuống. Ưu tiên bề mặt tấm nền nhẵn.

Sơn hỗ trợ ở các khu vực được đánh dấu màu xanh lá cây tươi. (không cần thiết trong các khe kết nối, chỉ cần bắc cầu)

Định hướng cho các bộ phận thân

Sử dụng trình tạo tường Arachne để đảm bảo các chi tiết nhỏ trên thân máy in tốt. Hãy kiểm tra kỹ chế độ xem đã cắt để đảm bảo chúng xuất hiện!

Bộ phận lá chắn nhiệt cũng yêu cầu sơn hỗ trợ.

Định hướng cho các bộ phận lá chắn nhiệt:

Hướng dẫn lắp ráp

Lắp ráp và dán các bộ phận thân chính lại với nhau. Có một "hào" xung quanh mép để ngăn keo chảy ra ngoài.

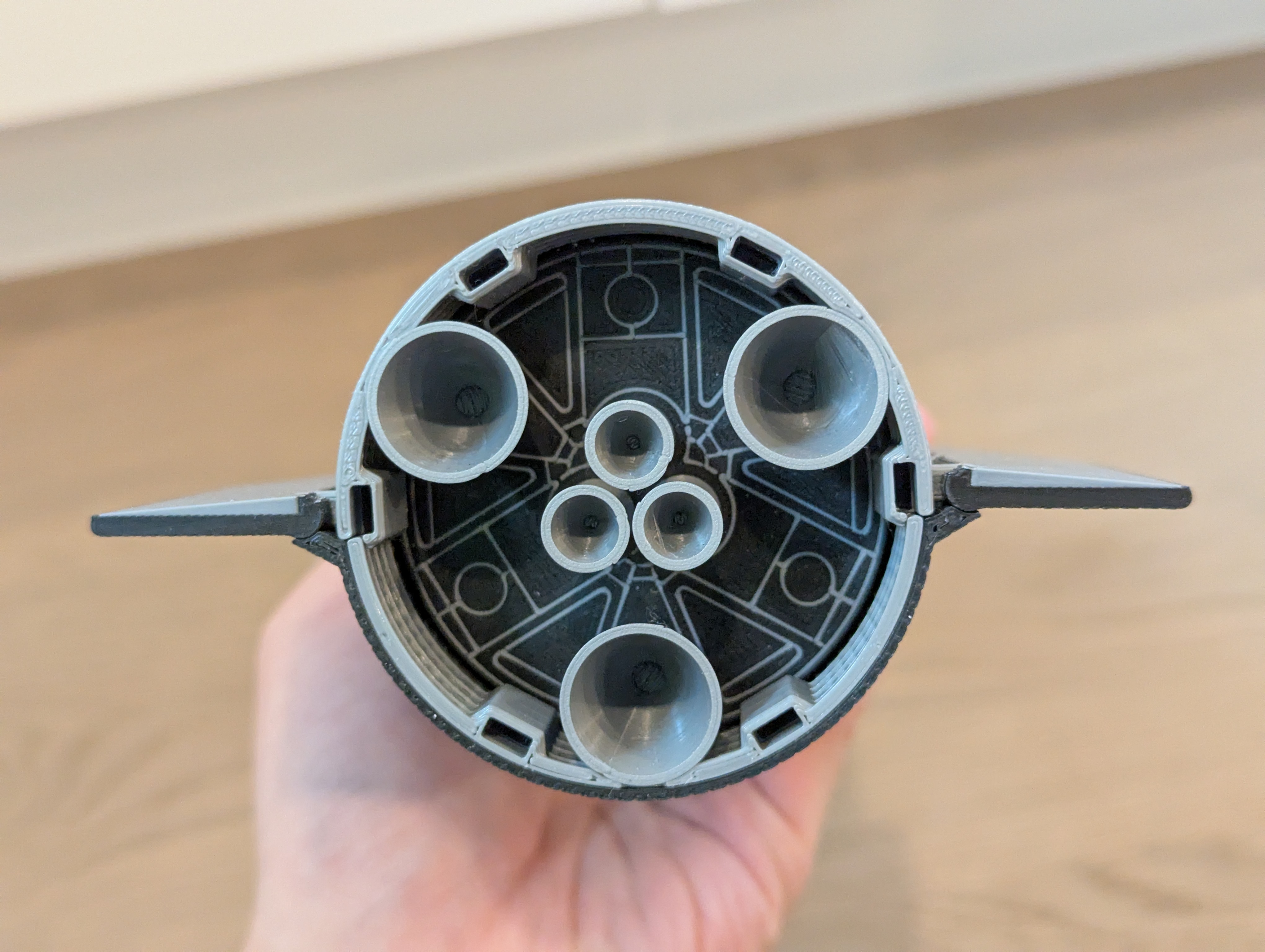

Chèn phần che động cơ vào khoang động cơ ở dưới cùng với một giọt keo nhỏ ở giữa, với các đường kẻ nhìn xuống, sau đó kẹp với lá chắn nhiệt. Dán lá chắn nhiệt với thân chính, quấn bằng băng keo để giữ chặt trong khi keo khô.

Trượt bộ phận khoang động cơ vào vị trí với một ít keo. Sau đó, dán các động cơ vào.

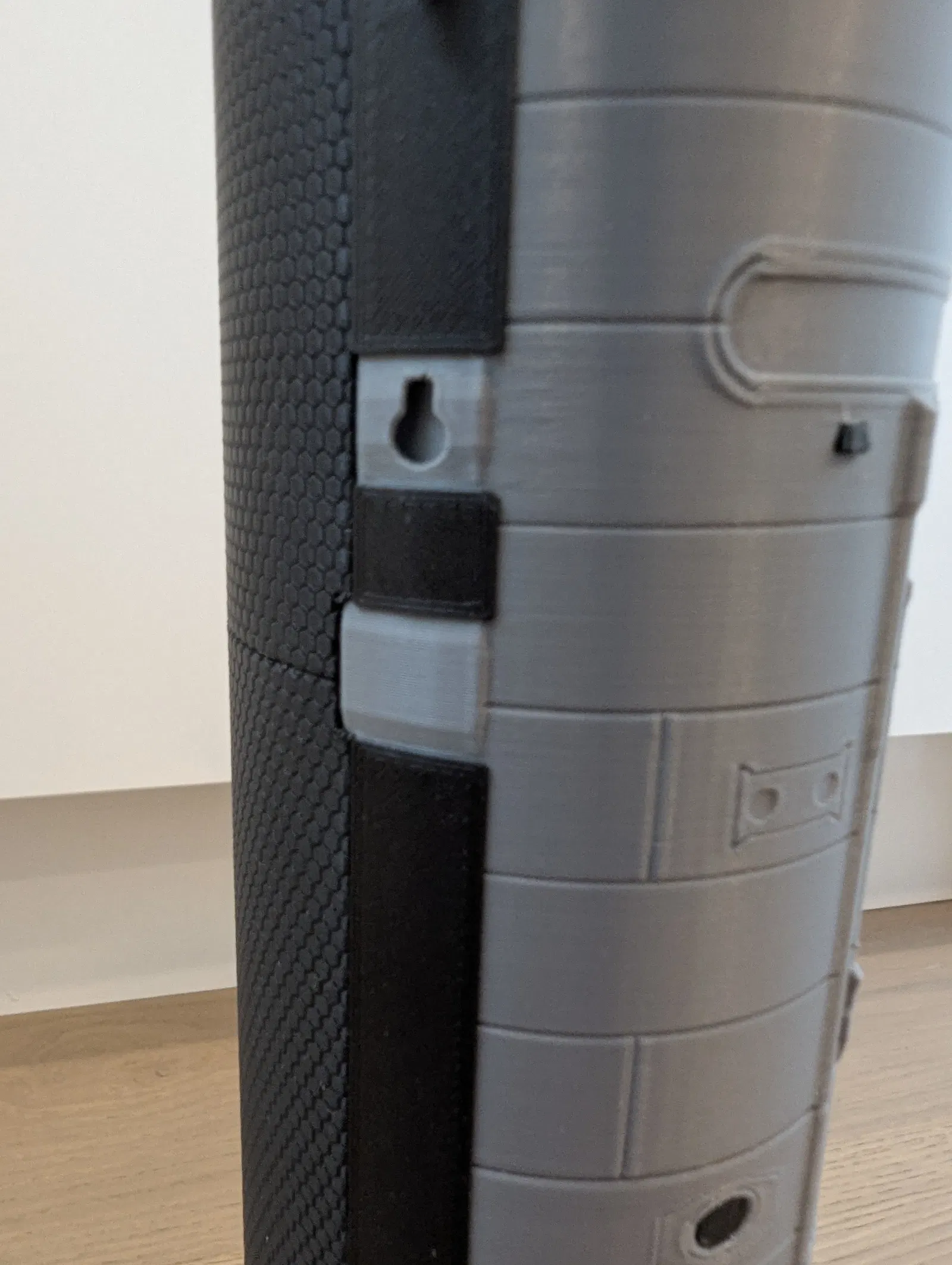

Khi keo khô, bạn có thể tháo băng keo và dán các chi tiết màu đen vào. Sử dụng băng keo để cố định.

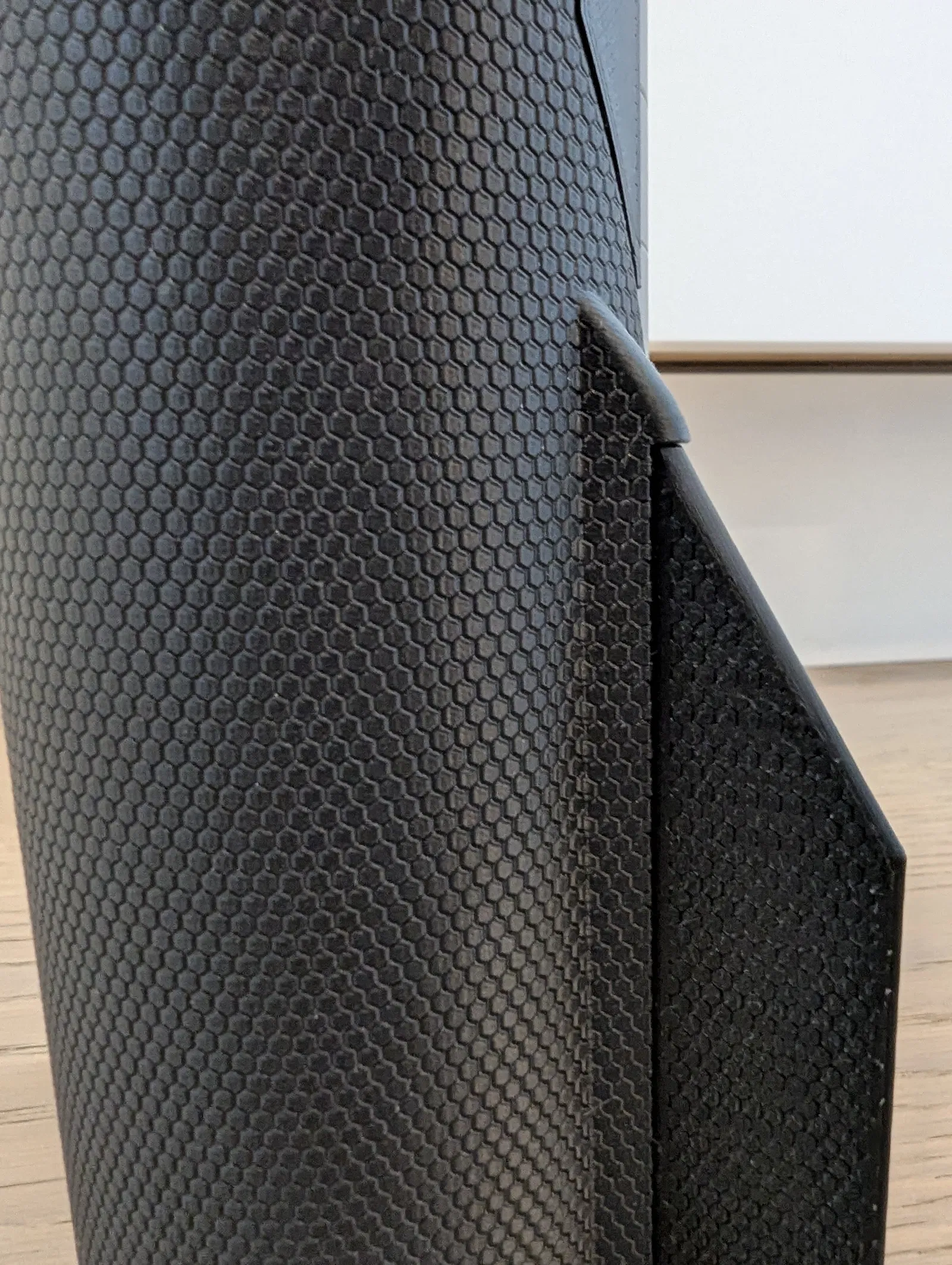

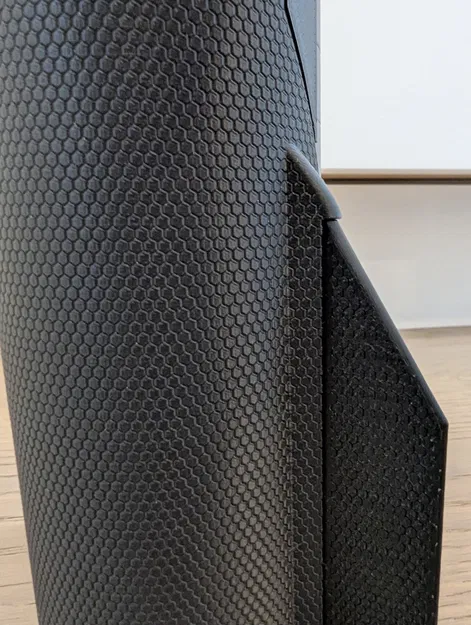

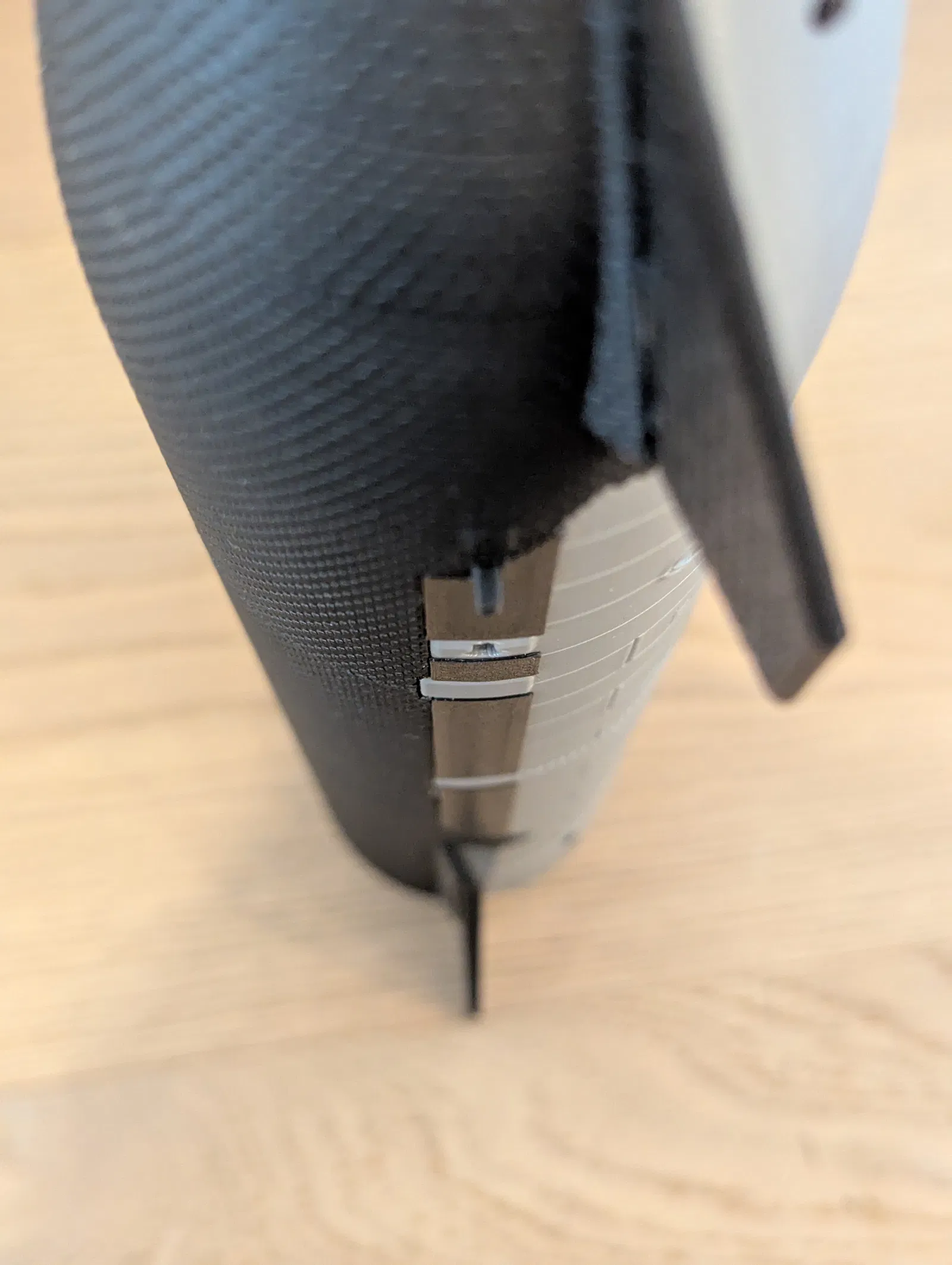

Đối với các bộ phận bên, hãy uốn cong nhẹ chúng để phù hợp với độ cong của hình trụ trước khi dán. Sử dụng băng keo để cố định.

Cuối cùng, bạn có thể lắp các cánh tà vào! Các cánh tà phía sau có một khe để giúp dễ dàng hơn nếu bạn lắp chúng ở góc 45 độ về phía trước, nhưng tùy thuộc vào máy in của bạn, chúng có thể hơi khó lắp. Có thể cần dùng kìm cắt bằng để cắt ngắn các núm nhỏ trên bản lề trên thân máy để dễ dàng hơn.

Hoàn thành!
