Nâng cấp Gantry SV08 9mm & Double Shear Support
Bộ part nâng cấp gantry cho SV08 dùng belt 9mm kèm Double Shear Support. File đã được orient sẵn để in, có danh sách part cần supports, hướng dẫn đi dây belt, jig canh pulley và BOM đầy đủ.
Mô tả

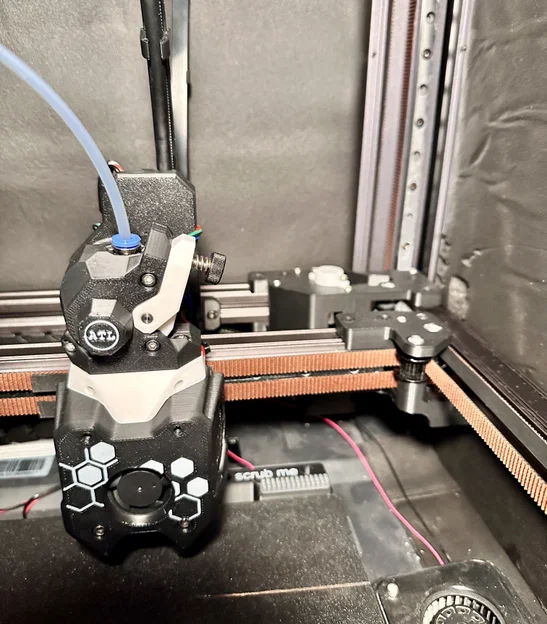

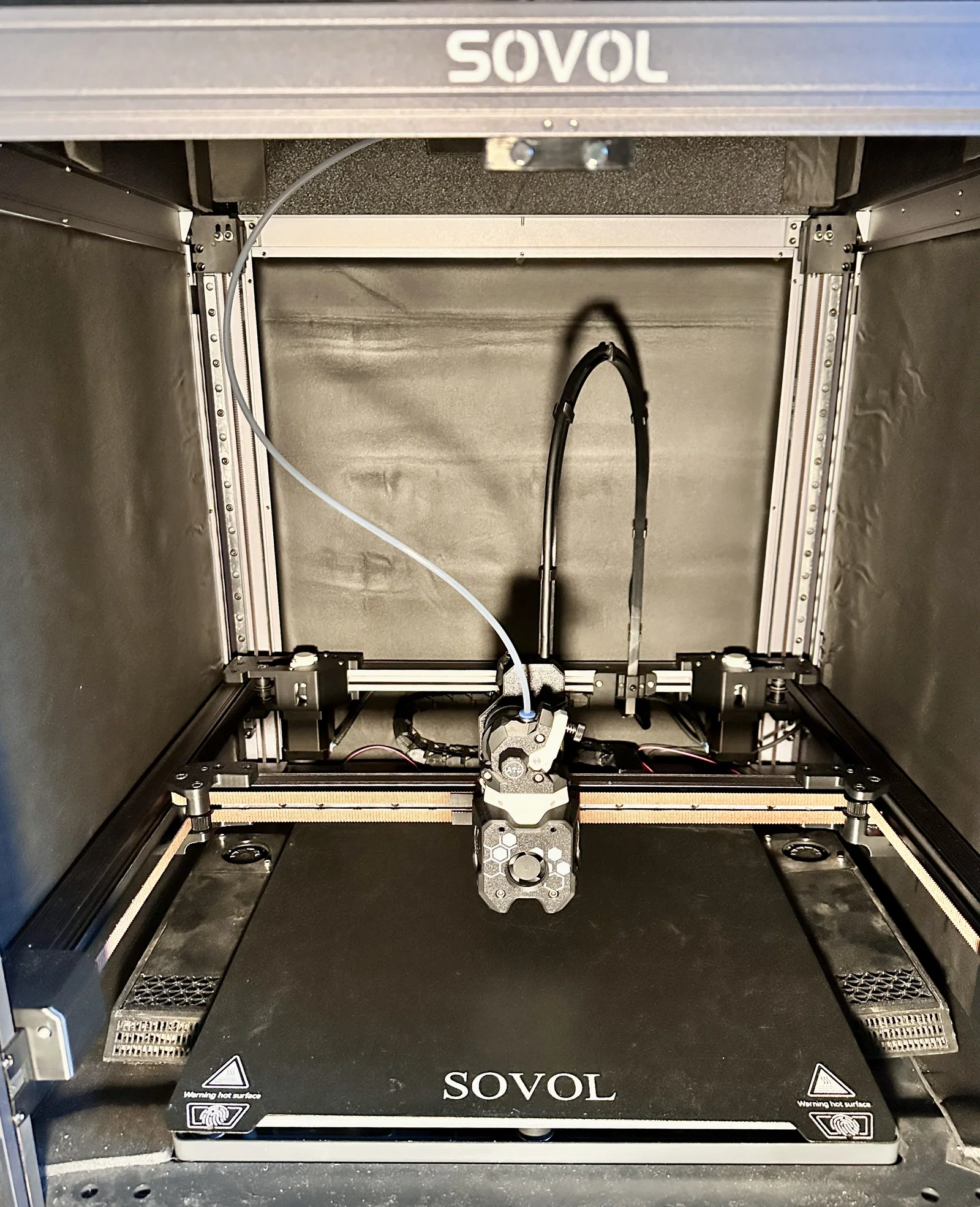

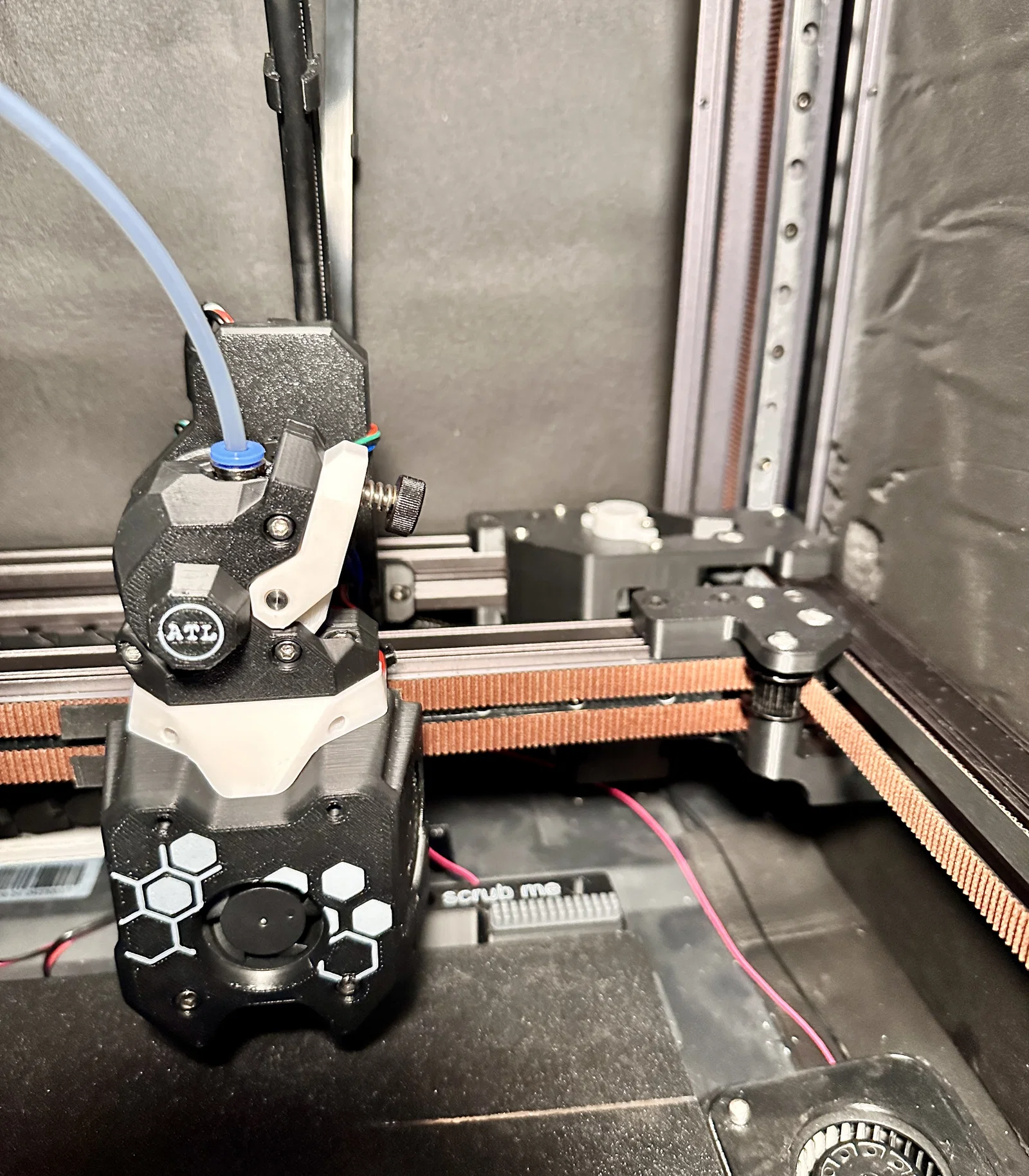

Bộ linh kiện gantry nâng cấp cho SV08 với Double Shear Support.
Tất cả các part đã được xoay sẵn đúng hướng để in.
Dùng các thiết lập in sau:
-
Layer height: 0.2mm
-
Extrusion width: 0.4mm, forced
-
Infill percentage: 40%
-
Infill type: grid, gyroid, honeycomb, triangle, hoặc cubic
-
Wall count: 4
-
Solid top/bottom layers: 5

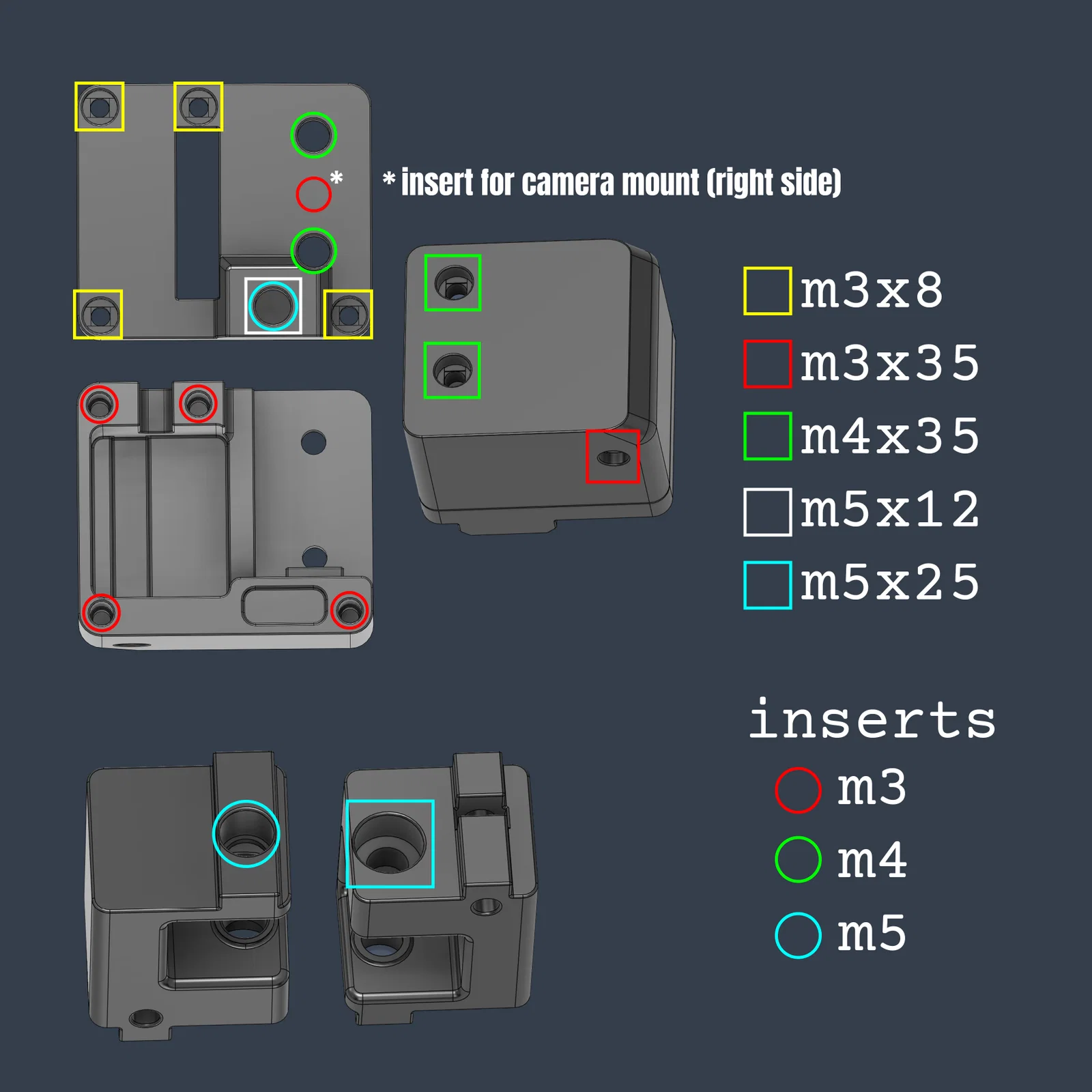

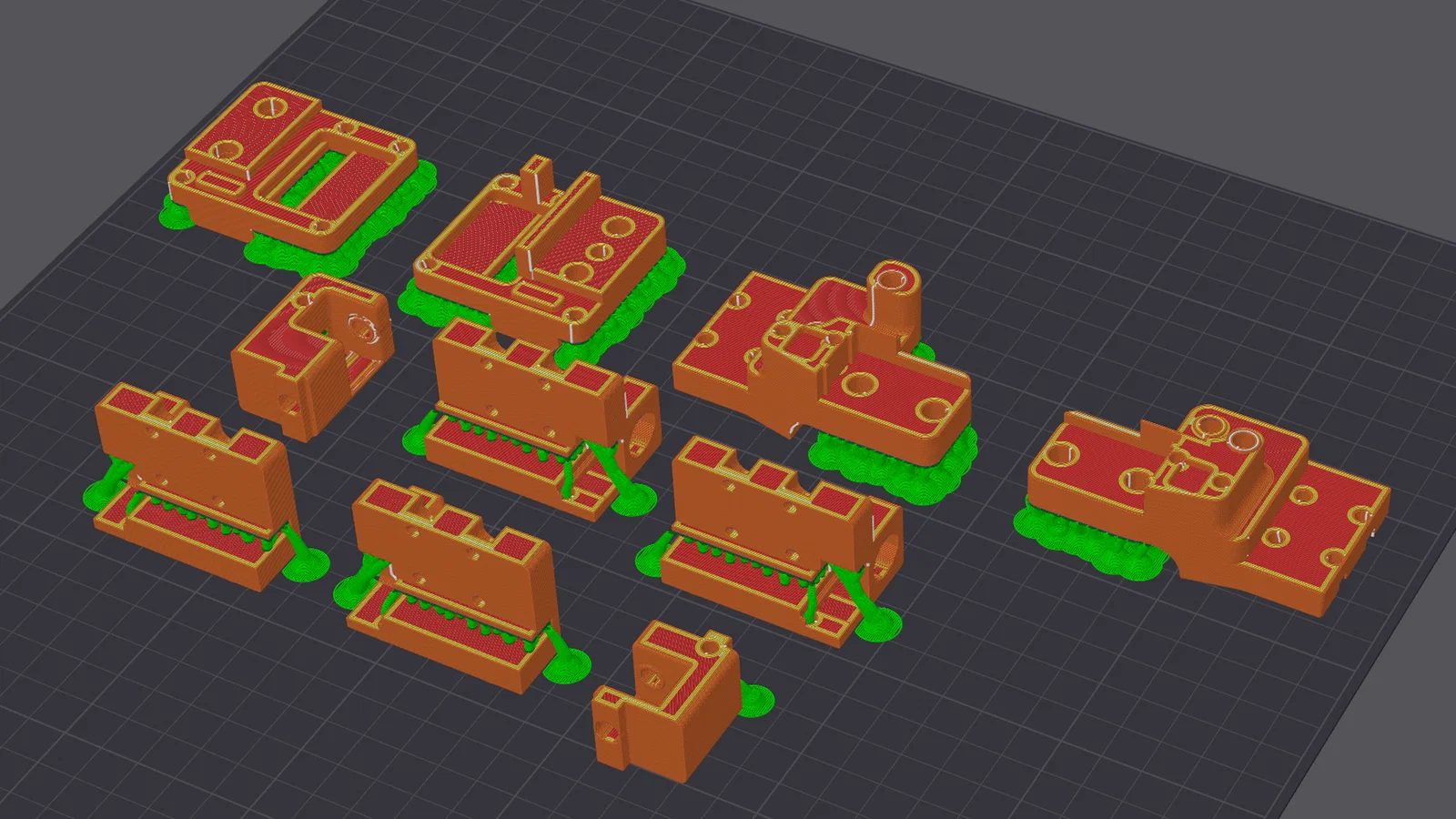

Các part sau cần supports:
-
z_carrier_A_2x
-
z_carrier_B_2x
-
tensioner_R_mid
-
tensioner_R_bottom
-
tensioner_L_mid
-
tensioner_L_bottom
-
join_R_bottom
-
join_L_bottom
-
motormount_double_shear_2x

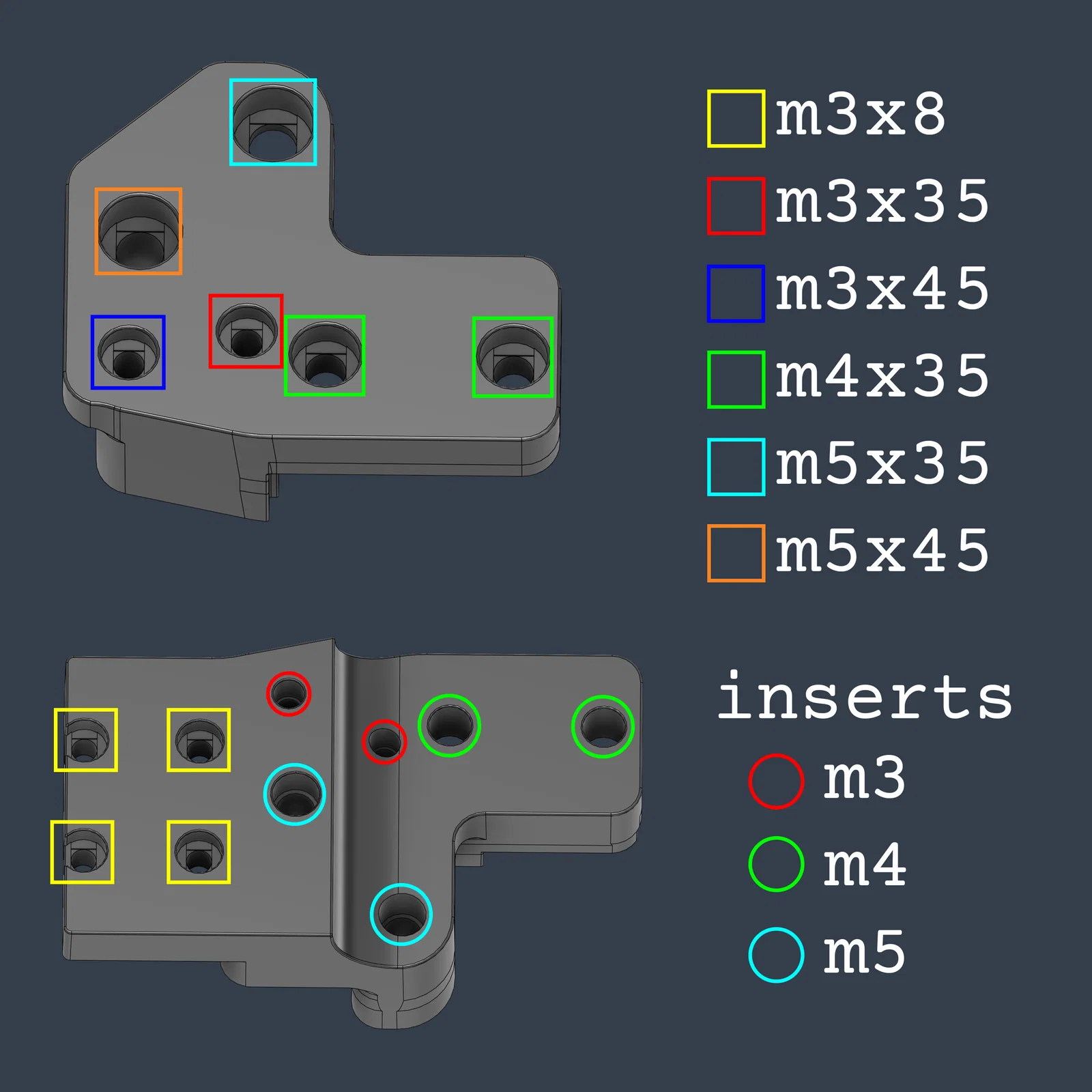

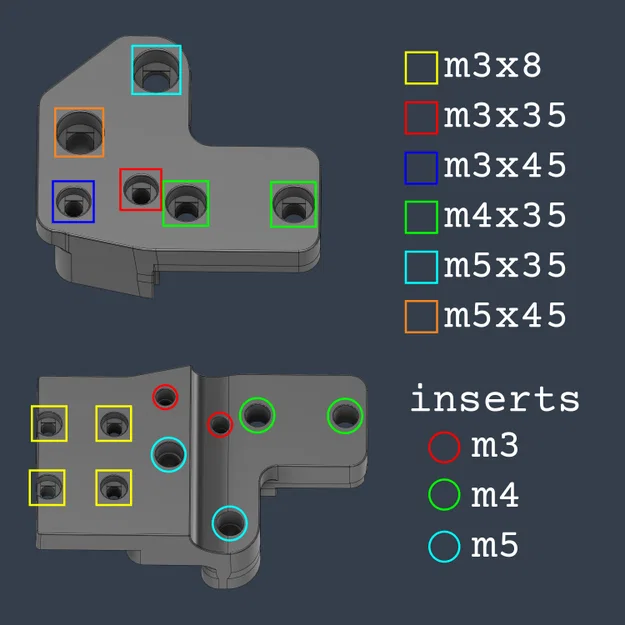

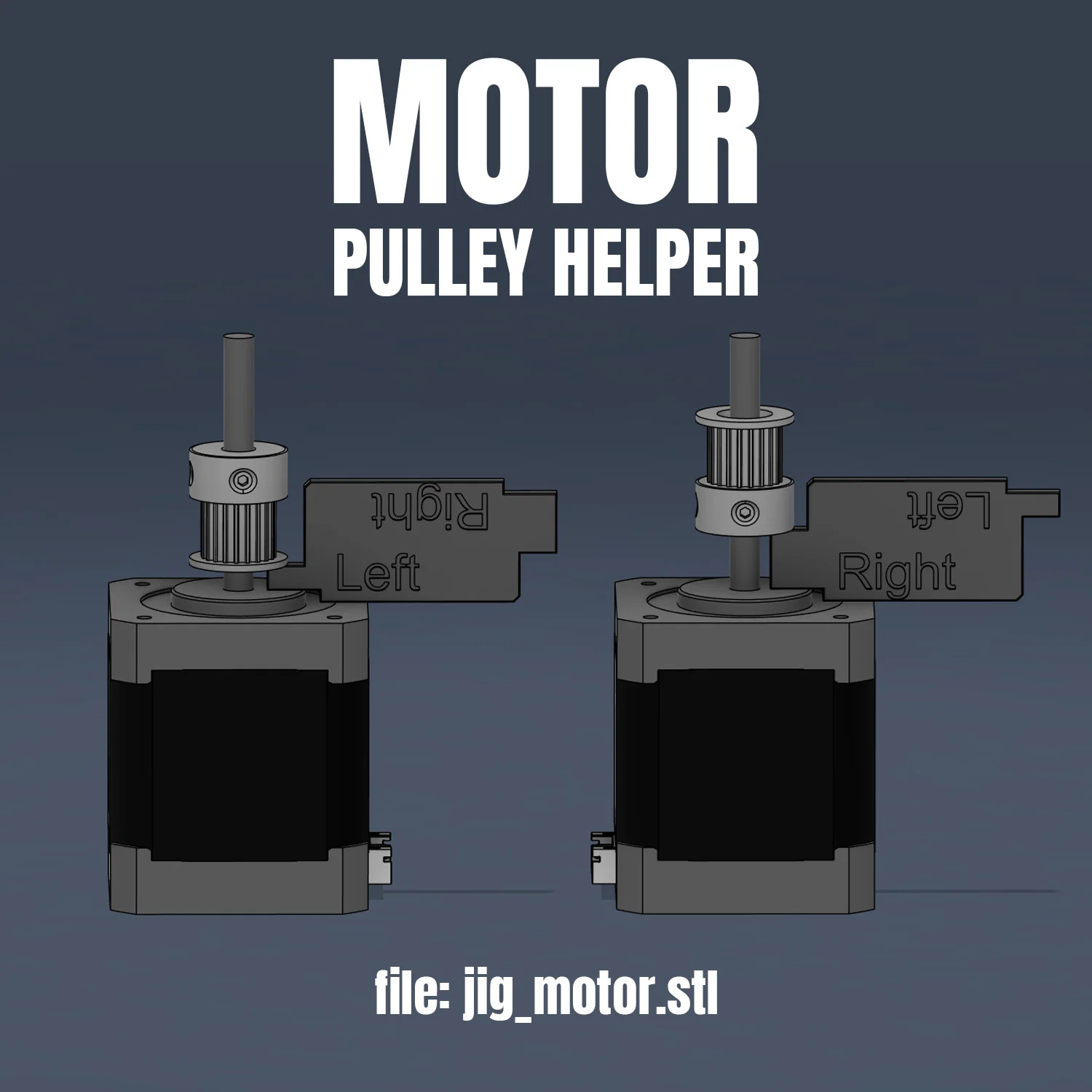

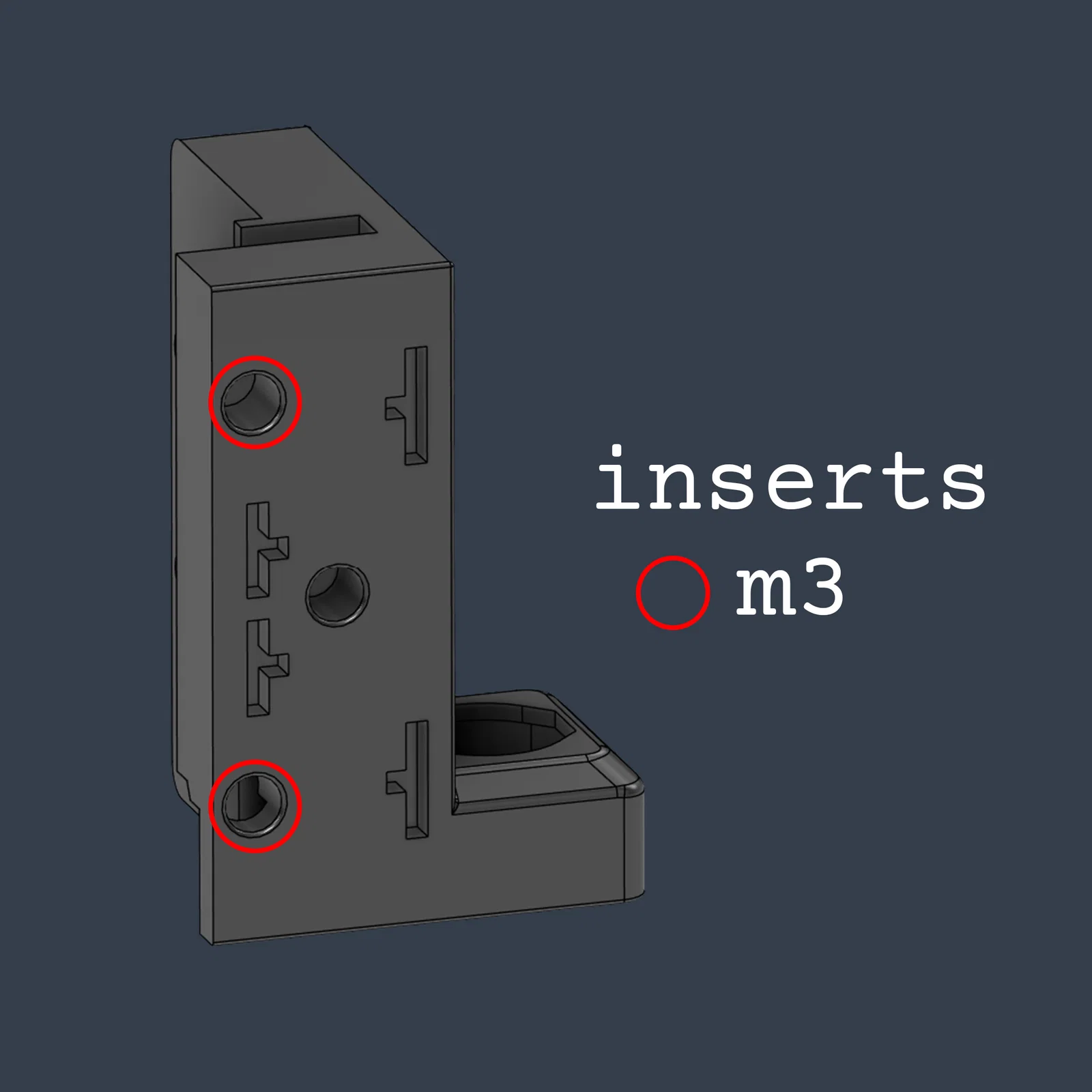

Để canh đúng khoảng cách pulley của motor, dùng jig:
Nếu bạn dùng cùng loại motor như mình, thì cứ cắm là chạy (plug and play) – không cần đổi config.

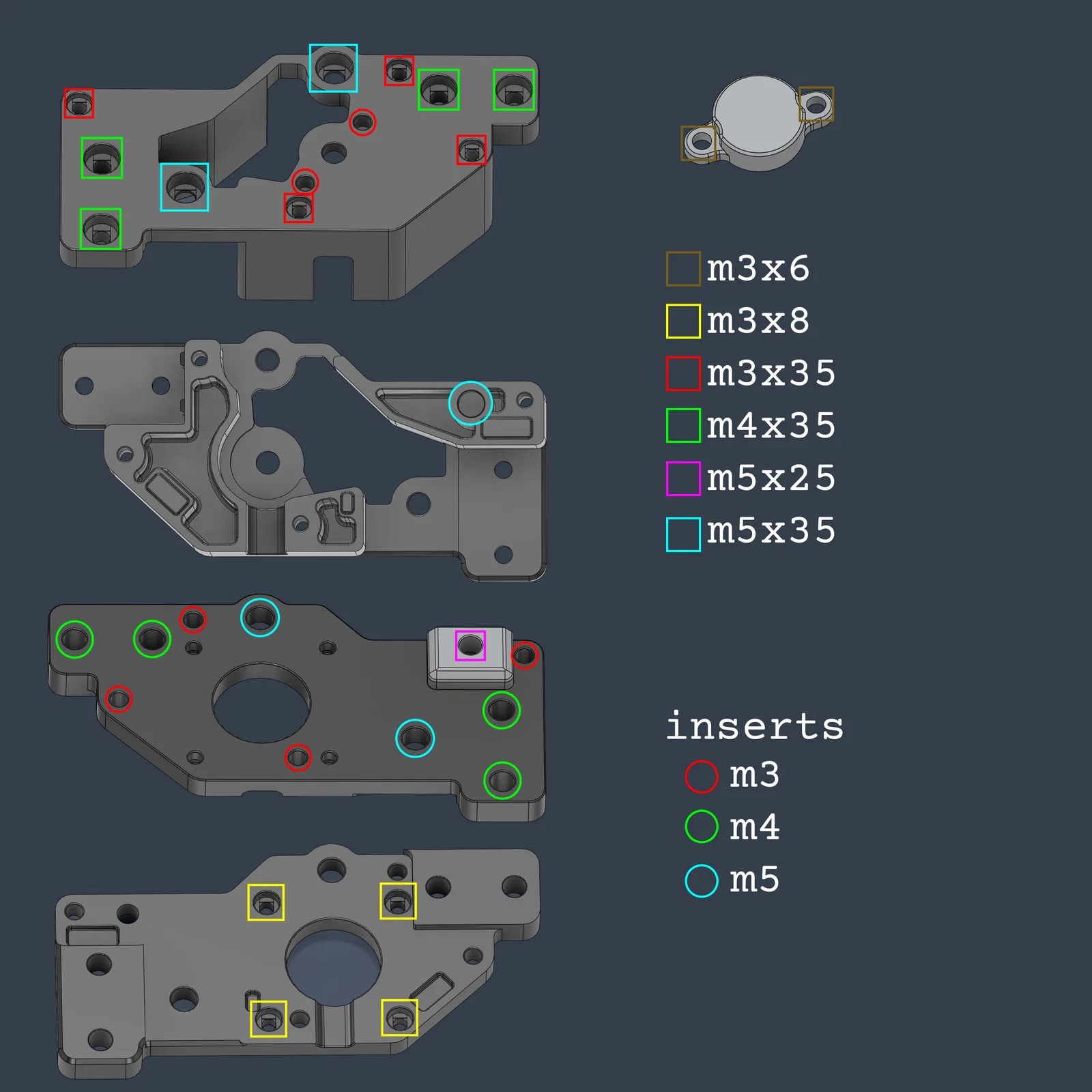

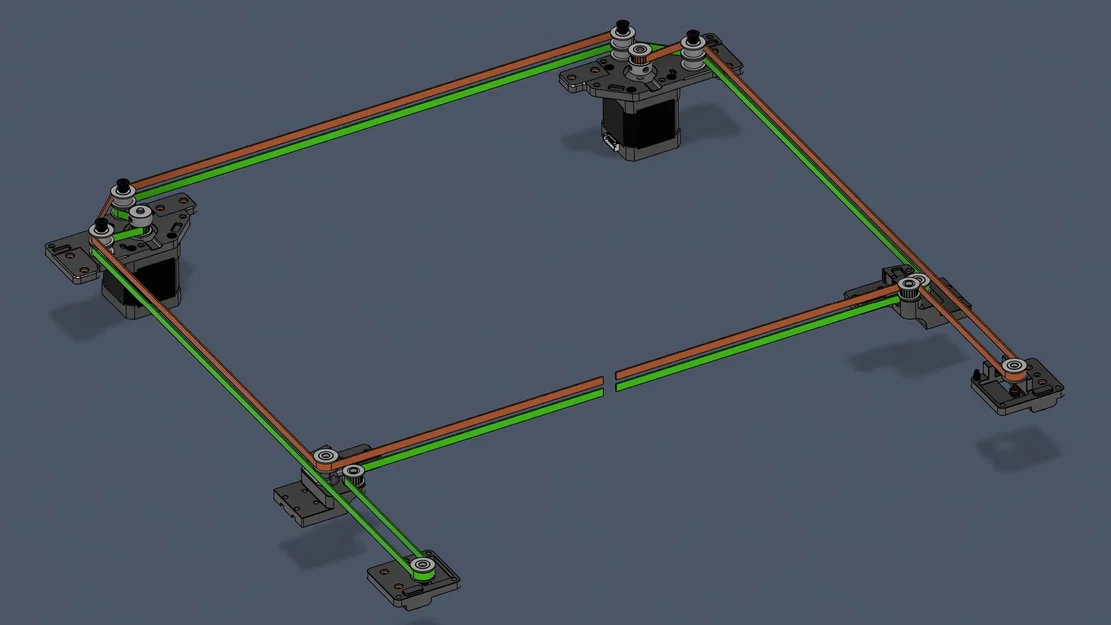

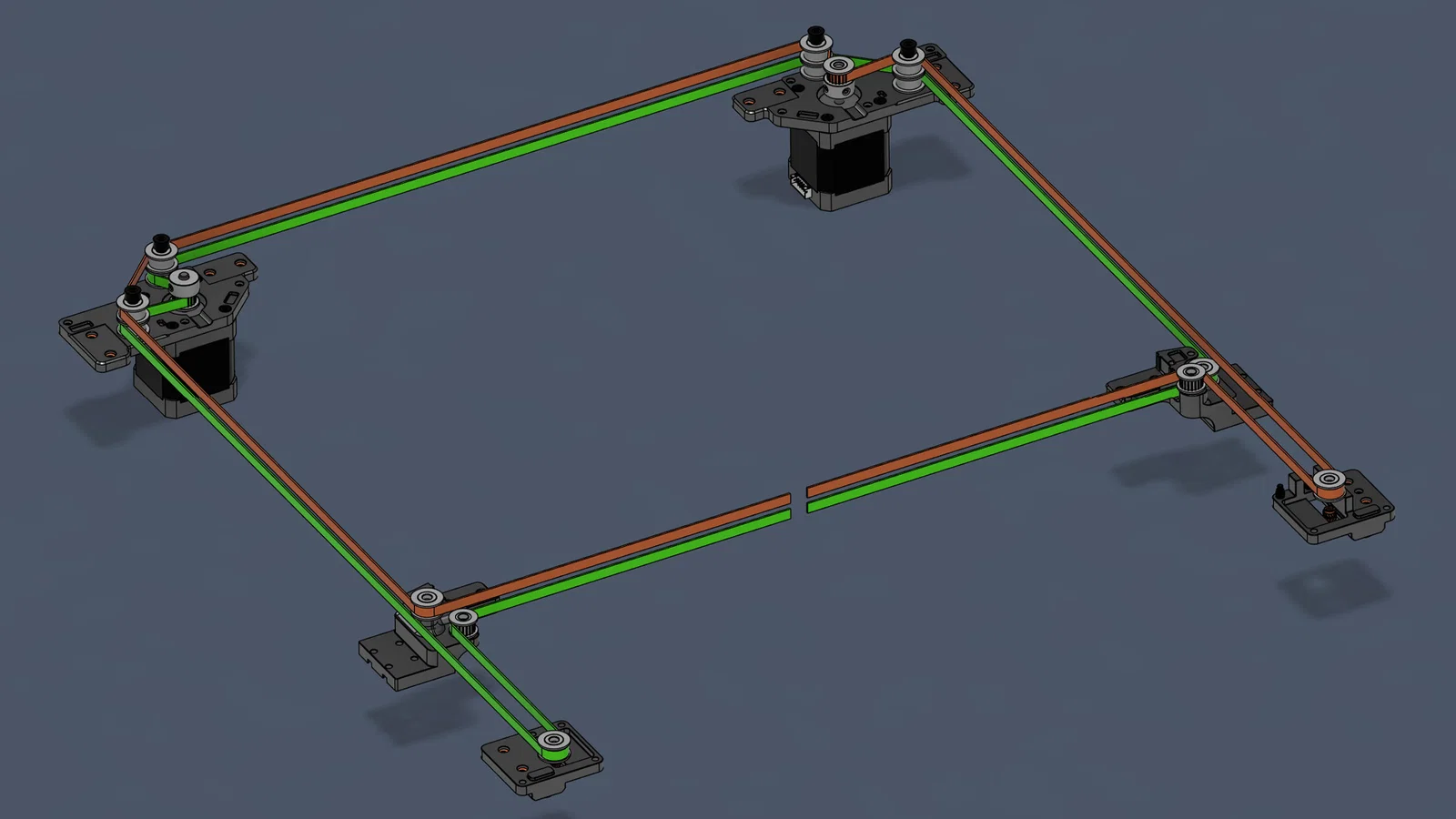

Dây belt cần đi theo kiểu này:
Hai sợi belt bắt buộc phải đúng y chang nhau về chiều dài!
BOM
qty
description
link *
4
GE5C bearing
2
F695ZZ bearing (double shear support)
2
42STH48-2804AH(40R) stepper (hoặc loại khác)
2
9mm GT2 belt 2 meters
2
20T motor pulley, Bore 5/Belt Width 9mm
2
20T toothed pulley / Bore 5/Belt Width 9mm
12
20T smooth pulley / Bore 5/Belt Width 9mm

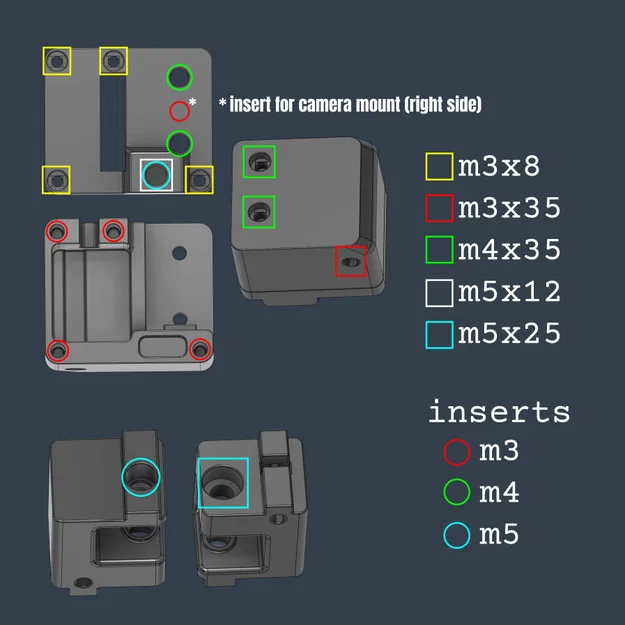

qty
description
link *
2
m3x6 (double shear support)
24
m3x8
12
m3x35
2
m3x45
16
m4x35
2
m5x12
2
m5x25
6
m5x35
2
m5x45
2
m3 nuts
Một số con m3x8 vẫn có thể tận dụng lại từ máy in. Tất cả m4x35 có thể lấy từ máy in!
Cứ mua 1 bộ ốc nhiều size – mấy con dài hơn có thể không có sẵn trong bộ nên sẽ phải mua riêng.
qty
description
link *
37
m3 (OD 4.5mm, L 4-5mm)
16
m4 (OD 6mm, L 4mm)
14
m5 (OD 7mm, L 4mm)
Heat Insert Press:
