Bộ chia Y Core One MMU3 dùng đầu nối E3D V6 gắn Cánh tay xoay

Bộ chia Y Core One MMU3 sử dụng đầu nối E3D V6, có thể gắn trên Cánh tay xoay.

Ngoài ra còn có nếu không có sẵn đầu nối E3D V6.

Thay đổi ngày 27 tháng 10 năm 2025: Đã xóa các tệp cũ (lỗi thời), thêm tệp step.

Cải tiến ngày 31 tháng 7 năm 2025: Mở rộng các ống bên trong lên 2.5mm để kéo sợi tốt hơn vào MMU3. Sử dụng đường thẳng cho ống MMU3 để hoạt động mượt mà hơn.

Bộ chia Y này được thiết kế để sử dụng khi MMU3 được gắn trên Core One và cuộn dây bên phải vẫn có thể sử dụng làm đường dẫn thay thế.

Yêu cầu vật liệu bổ sung:

3 x Đầu nối E3D V6, giống như được sử dụng trên bộ đệm MMU3 ban đầu

Khuyến nghị in:

in thẳng đứng không cần hỗ trợ, sử dụng sợi PETG

0.2 cấu trúc, 4 lớp vỏ, 20% mật độ ruột hình lục giác, brim

Khuyến nghị lắp đặt:

Tắt nguồn máy in.

Đặt một đầu nối E3D V6 vào mỗi đầu vào của bộ chia Y

Bộ chia Y có thể được gắn bằng dây velcro, nhưng nó được thiết kế để gắn bằng giá đỡ cánh tay xoay.

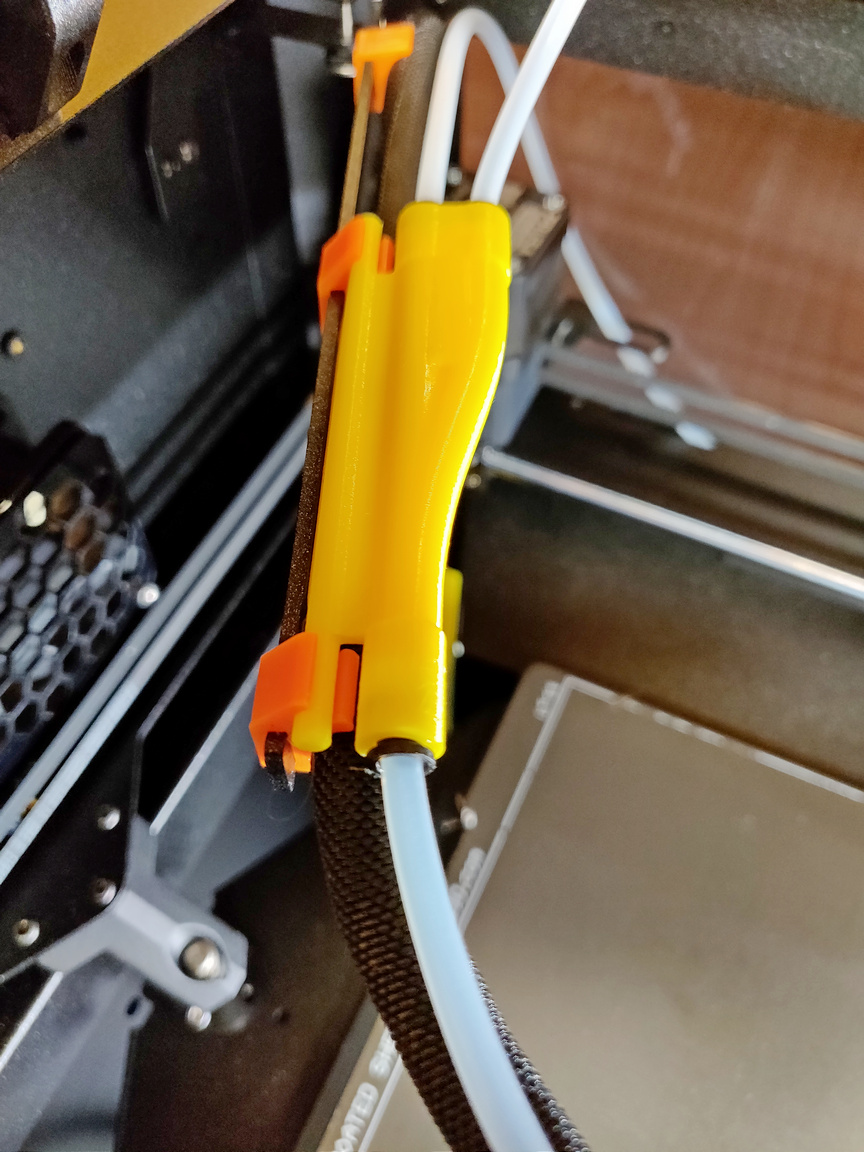

Gắn nó vào giữa điểm gắn ngoài cùng bên trái và điểm gắn giữa trên cánh tay xoay.

Trượt cánh tay xoay về phía sau hết cỡ. Giữ ống PTFE đến từ cuộn dây bên phải áp vào đầu vào ống PTFE kép bên phải của bộ chia. Đảm bảo ống vẫn uốn cong đúng cách. Đánh dấu mép của bộ chia trên ống và cắt nó dài hơn 8 mm so với đánh dấu. Đẩy ống vào đầu vào phía trước (đường cong).

Bây giờ hãy trượt Nextruder về phía trước bên trái. Đẩy phần thứ hai của ống PTFE vào phía bên trái của bộ chia và cố định nó vào cáp sau mỗi 6 cm bằng dây velcro hoặc giá đỡ. Luồn đầu nối Bowden qua ống và giữ nó vào đầu vào của Nextruder. Ống nên hơi cong, chạy qua giá đỡ cáp của Nextruder. Cắt ống PTFE dài hơn đầu nối Bowden 15 mm. Gắn ống vào Nextruder và đẩy đầu nối Bowden xuống.

Bây giờ hãy lắp ống PTFE từ đầu ra MMU3 vào đầu vào thứ hai bên phải (đường thẳng) trên bộ chia, để đủ chiều dài để ống có thể di chuyển tự do khi MMU3 thay đổi vị trí giữa 1 và 5.

Chiều dài ống PTFE cần thiết phụ thuộc vào vị trí lắp MMU3.

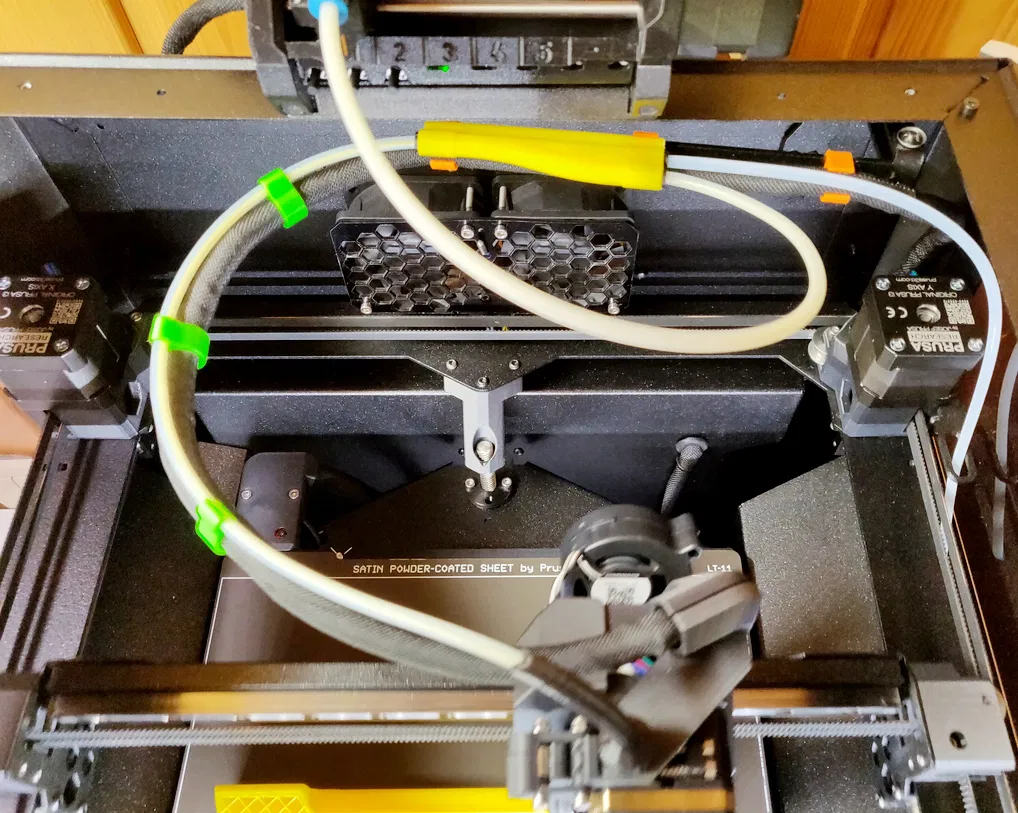

Dưới đây là một vài hình ảnh để xem ví dụ định tuyến ống PTFE:

Bật máy in và tận hưởng việc in ấn.
