Kẹp Ống Cáp/PTFE Cánh Tay Lắc Prusa CORE One Thay Cho Velcro

Kẹp ống cáp/PTFE Cánh Tay Lắc Prusa CORE One thay cho dây đai Velcro không đẹp mắt.

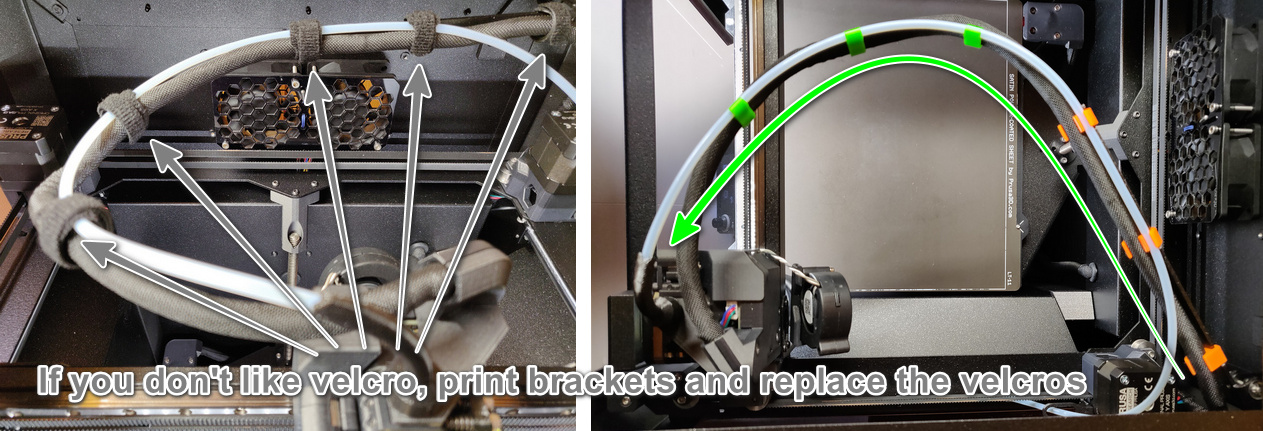

Nếu bạn không thích cách quản lý cáp/PTFE bằng dây đai Velcro trên cánh tay lắc, đây là một giải pháp đẹp hơn bằng cách sử dụng các kẹp có thể in được (kẹp cáp).

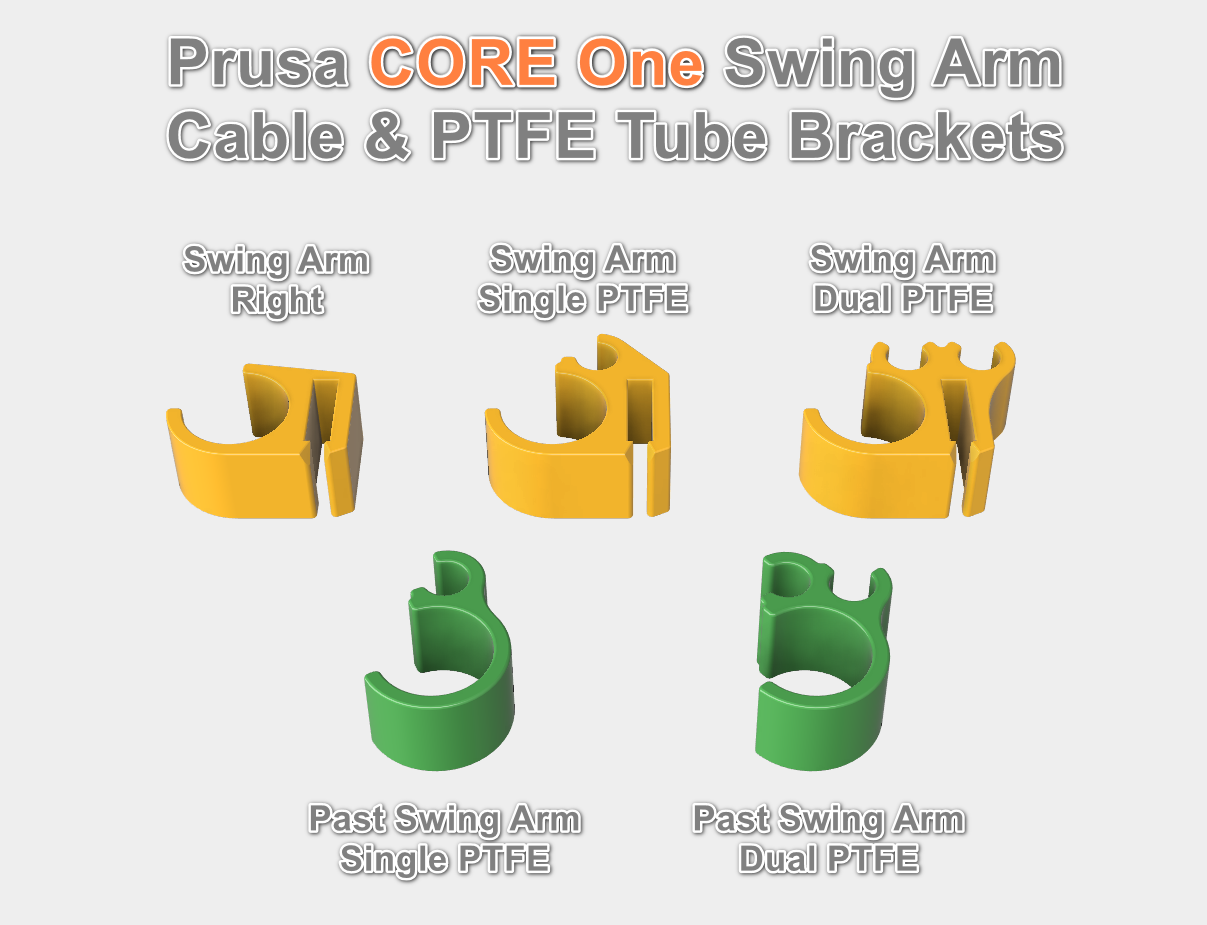

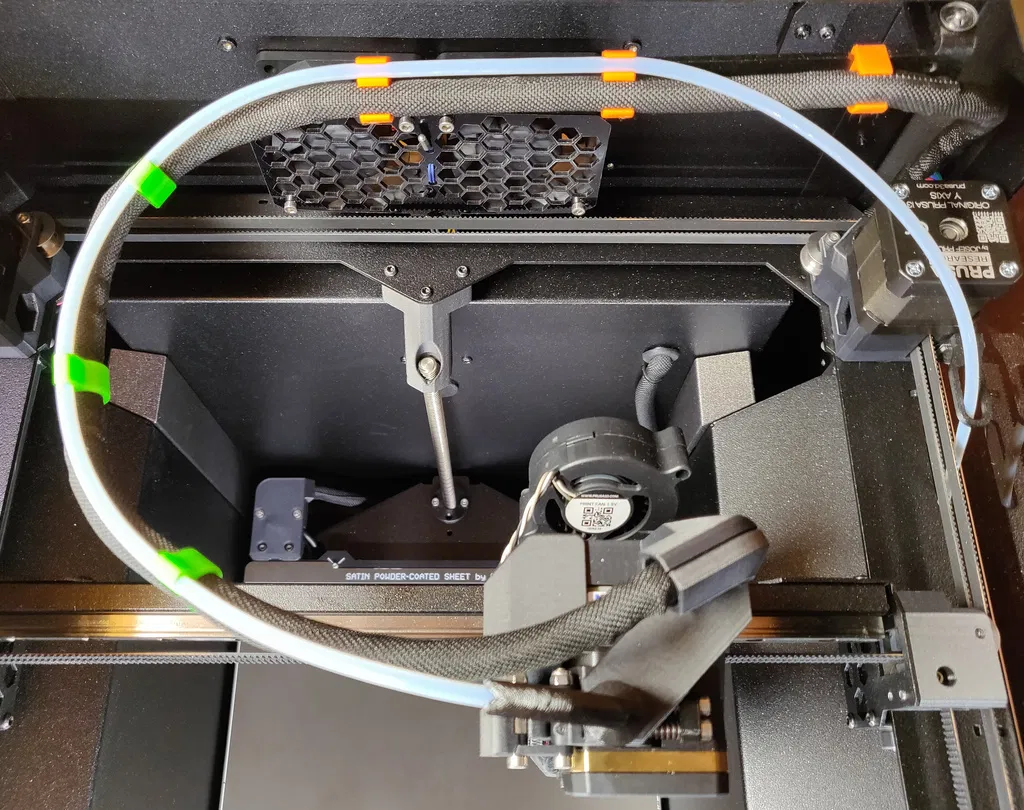

Phiên bản Đơn cho cáp và một ống PTFE duy nhất (CORE One tiêu chuẩn)

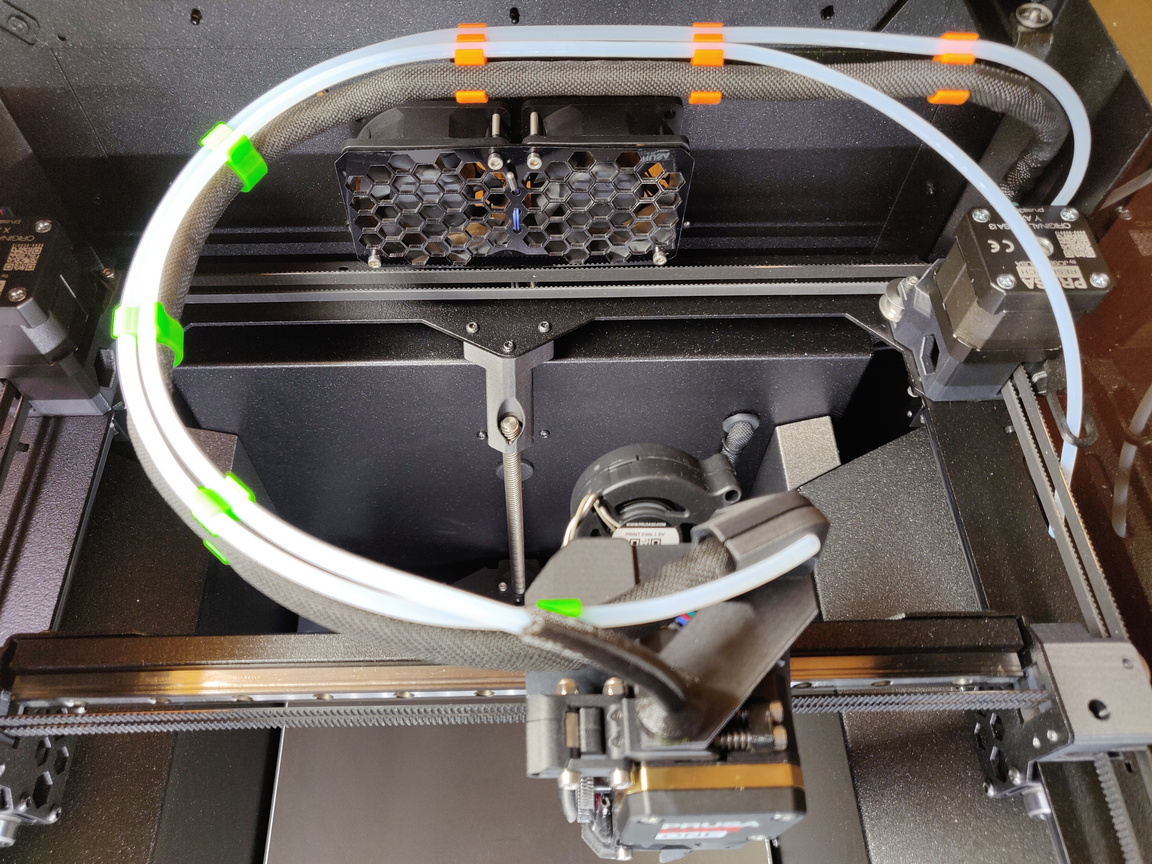

Phiên bản Kép cho cáp và hai ống PTFE trong trường hợp lắp đặt MMU3, nhưng vẫn có ống tiêu chuẩn ở cuộn dây bên.

Có một cải tiến cho (để giảm tiếng ồn).

Thay vì hai ống cho MMU3 và đường ống cuộn bên phải, có thể sử dụng hoặc , được thiết kế cho các kẹp này.

Khuyến nghị in:

Sợi PETG, Đầu phun 0.4, 0.2mm Structural, 100% Infill, không cần support

Hướng dẫn lắp đặt: (xem hình bên dưới)

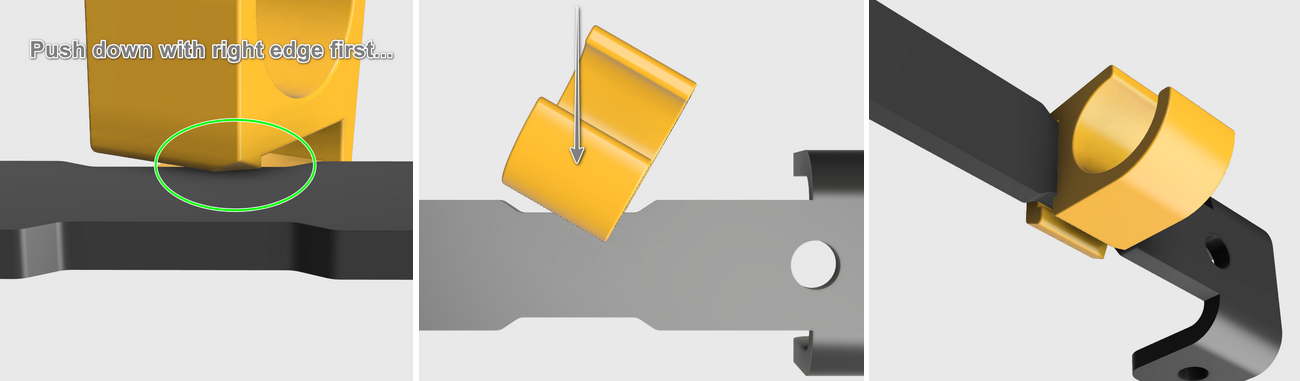

1. Bắt đầu từ khớp nối cánh tay lắc, trượt kẹp cánh tay lắc đầu tiên vào cánh tay với cáp hướng về phía trước, bắt đầu từ cạnh bên phải và giữ cánh tay từ bên dưới.
2. Trượt kẹp cánh tay lắc tiếp theo vào vị trí giữa của cánh tay, bắt đầu từ cạnh bên phải và giữ cánh tay từ bên dưới.
3. Trượt kẹp cánh tay lắc cuối cùng vào vị trí cuối của cánh tay, bắt đầu từ cạnh bên phải và giữ cánh tay từ bên dưới. 3a. Đặt cáp Nextruder vào các kẹp của cánh tay lắc bắt đầu từ phía bên phải.
4. Đẩy kẹp cánh tay lắc phía sau đầu tiên cách đầu cánh tay lắc khoảng 6 cm, với khe hở cho cáp hướng ra ngoài chỗ uốn cáp, vào cáp.
5. Đẩy kẹp cánh tay lắc phía sau tiếp theo cách kẹp đầu tiên khoảng 6 cm, với khe hở cho cáp hướng ra ngoài chỗ uốn cáp, vào cáp.
6. Đẩy kẹp cánh tay lắc phía sau cuối cùng cách kẹp giữa khoảng 6 cm, với khe hở cho cáp hướng ra ngoài chỗ uốn cáp, vào cáp.
7. Bây giờ, luồn ống PTFE vào các kẹp, bắt đầu từ kẹp 2.
