Honeycomb Storage Wall, Bộ Tùy Chỉnh Onshape

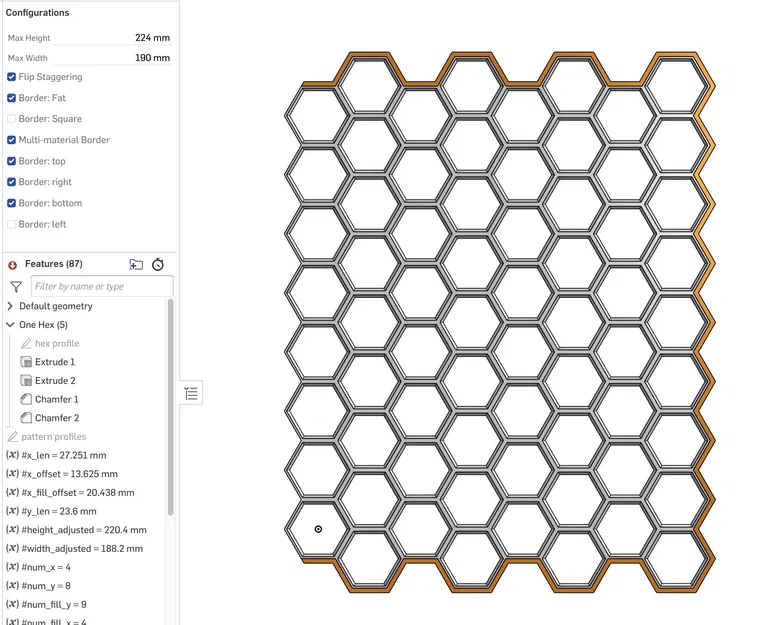

Hồi lúc tui xem mấy cái script OpenSCAD này nè ( và chỗ này) để tạo ra HSW, tui nhận ra là đôi khi nó tạo ra mấy bộ phận bị non-manifold. Mấy cái này in ra vẫn ổn, nhưng tui muốn có cớ để nghịch OnShape chơi. Cái tui làm ra đây là kết quả đó. Nó còn có thêm mấy tùy chọn khác mà mấy cái gốc không có nè:

• In đa màu: Chọn tùy chọn này để giữ cho viền tách biệt ra, vậy là mấy ông bà có thể in bằng máy in 2 màu luôn.
• Viền dày: Cái này giữ nguyên kiểu lục giác của viền, nhưng thêm 1.8mm cho nó dày bằng mấy cái lục giác liền kề.
• Viền dày + Vuông: Thêm 1.8mm cho cái viền vuông quen thuộc để nó dày bằng mấy cái lục giác liền kề. Bây giờ còn có thêm mấy lớp "khớp nối" để tạo mối liên kết chắc hơn giữa màu viền và màu lục giác.

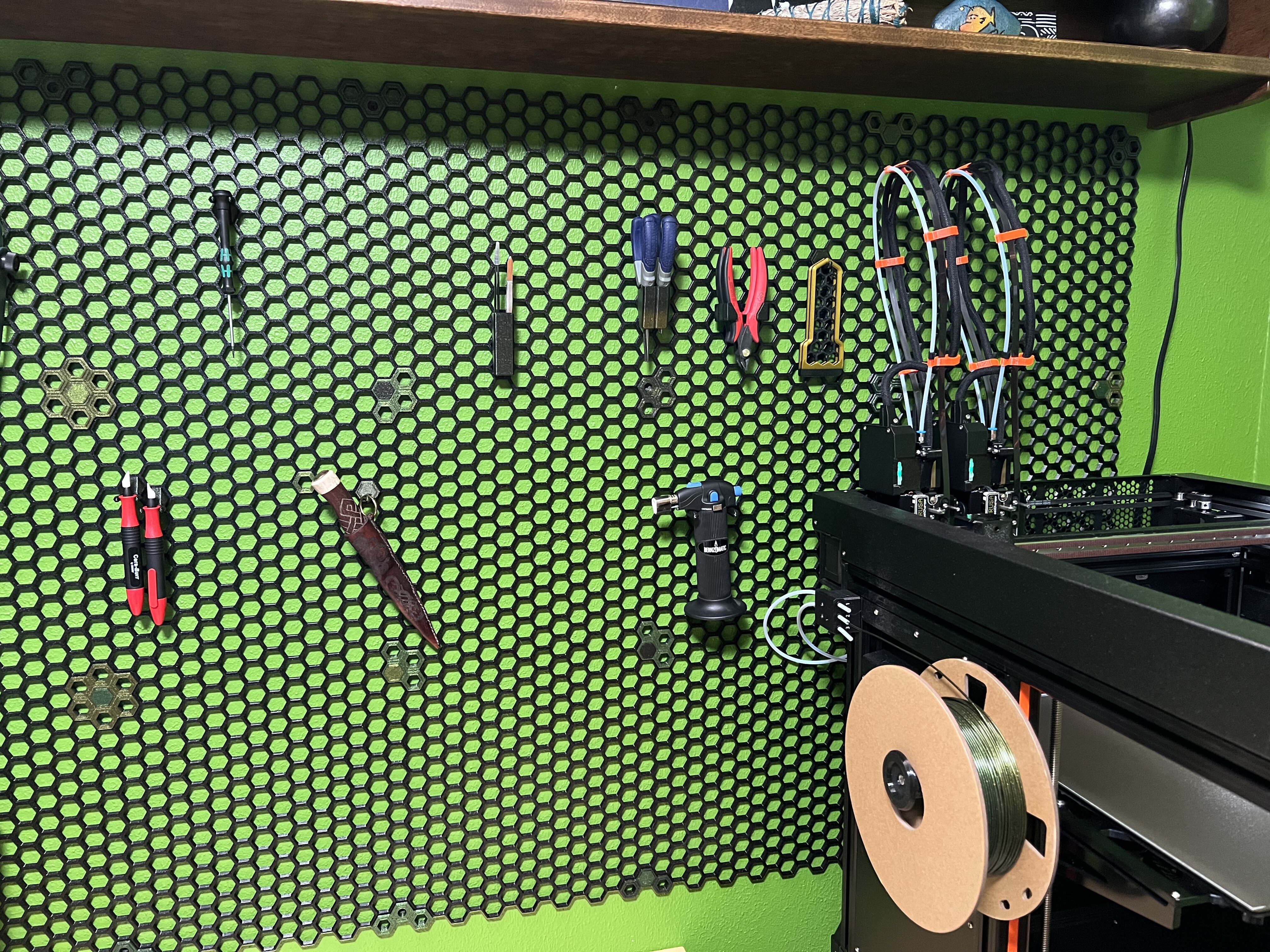

Tui có để sẵn mấy cái file mẫu cho mấy khổ in phổ biến nhất, nhưng chủ yếu là cho mấy ông bà muốn một giải pháp tùy chỉnh trên Onshape thay vì mấy cái script OpenSCAD cũ. Ví dụ: đây là dự án HSW lớn của tui cho mấy ông bà thấy cách mấy người có thể dùng Derive để chèn mấy bộ phận này vào tài liệu của mình.

Mấy người có thể tương tác với thiết kế này mà không cần tài khoản, nhưng mấy người sẽ cần tài khoản Onshape miễn phí để tải file về ở bất kỳ định dạng nào mà Onshape hỗ trợ (3mf, stl, v.v.).

• Mấy người có thể truy cập file trong Onshape bằng cách theo link này.
• Mấy người có thể để lại bình luận/câu hỏi ở đây, hoặc trên bài đăng reddit tui tạo để theo dõi nè.

Cập nhật:

• 2025-11-06
  • Featurescript cung cấp các số đo thông dụng. Mấy người có thể thêm cái này vào dự án của mình để khỏi phải tự tính.

Các mẫu liên quan:

• Tất cả các mẫu trong bộ sưu tập HSW + Onshape của tui

Việc còn lại phải làm:

• Tạo và liên kết đến một tài liệu ví dụ cho thấy cách sử dụng nâng cao hơn các bộ phận này (ví dụ: cho các thiết kế không hình chữ nhật).
  • Trong lúc chờ đợi, tài liệu này cho phép mấy người hiển thị các hình lục giác riêng lẻ mà mấy người có thể sắp xếp lại/xóa (chỉ là không có viền).
• Tải các tài liệu phụ trợ lên Printables. Trong lúc chờ đợi, mấy người có thể tìm thấy các file Onshape ở đây:
  • Móc

Hướng dẫn và các vấn đề đã biết:

• Khi in đa màu, mấy người sẽ cần khoảng 10mm không gian ở một bên cho tháp phun.
• Khi mấy người xuất ra file 3mf, Onshape không nhóm các bộ phận composite thành một đối tượng duy nhất, nên PrusaSlicer thường chia chúng ra và xếp chúng cách xa nhau. Nếu mấy người chọn “hoàn tác” ngay sau khi nhập/kéo file vào dự án của mình, chúng sẽ được đặt lại với nhau và mấy người có thể chọn chúng từ danh sách bộ phận ở bên phải, nhấp chuột phải và chọn “Gộp” để ngăn điều này xảy ra lần nữa.
  • Cứ tự nhiên bỏ phiếu cho yêu cầu tính năng của tui để khắc phục điều này.
• Một số file này sẽ có một lớp bên trong bị lỗi khi slicing, làm cho các bộ phận in ra không sử dụng được. Khi mấy người slicing các bộ phận để in, hãy chắc chắn kiểm tra các lớp để đảm bảo mấy người không gặp phải hành vi kỳ lạ này. Nó khá rõ ràng khi mấy người xem các lớp được tô màu theo loại Tính năng vì toàn bộ một lớp bên trong sẽ trông giống như 100% infill mà không có đường viền (xem link bên dưới để biết hình ảnh).
  • Nếu mấy người gặp vấn đề này, hãy thử xoay bộ phận của mấy người 90°. Điều này đã giải quyết vấn đề cho tui trong mọi trường hợp tui gặp phải.
  • Đây là lỗi với chức năng xuất 3mf của Onshape hoặc với PrusaSlicer, và đang được theo dõi ở đây: https://github.com/prusa3d/PrusaSlicer/issues/11607.
• Chiều cao/chiều rộng dưới 60mm không hiển thị đúng với một số kết hợp viền.
  • Đây là một tình huống khác khi có rất nhiều hoán vị và tui chưa gặp hết. Nhưng tui cũng đã chọn bỏ qua một số cấu hình có vấn đề ít có khả năng được sử dụng (ví dụ: rộng 1 lục giác) có thể được giải quyết bằng các phương tiện khác. Ví dụ: nếu mấy người cần một cạnh rộng 1 lục giác cho việc gì đó, mấy người có thể điều chỉnh kích thước của bộ phận liền kề cho hẹp hơn để mấy người có thể sử dụng cạnh rộng 2 lục giác.
  • Tuy nhiên, tui rất sẵn lòng xem xét và thử sửa những lỗi này nếu mấy người cần thứ gì đó cụ thể và không thể tìm ra cách làm cho tài liệu hoạt động. Chỉ cần để lại cho tui một lời nhắn trong phần bình luận hoặc tại bài đăng reddit được liên kết bên dưới.
