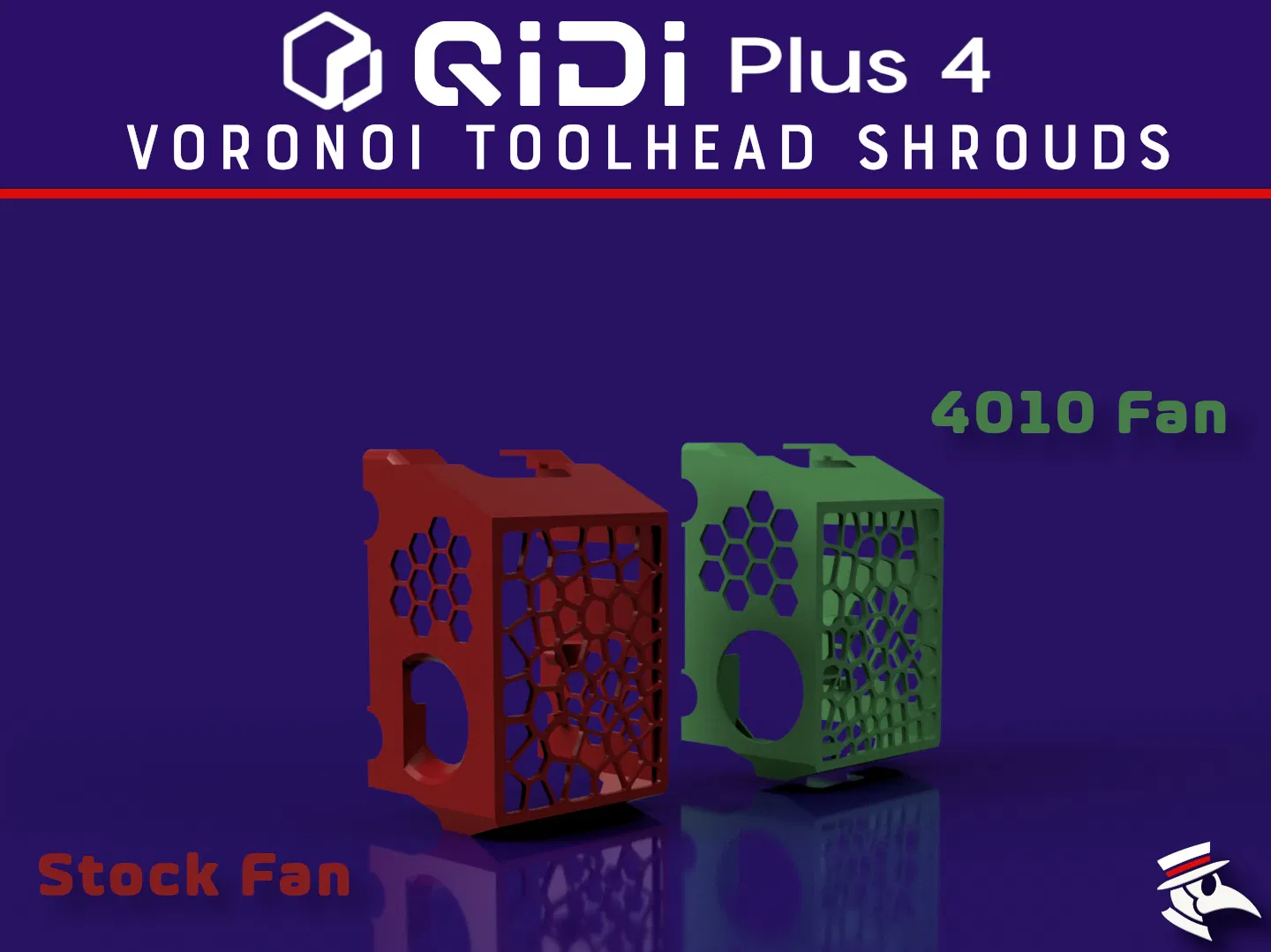

Chụp Đầu Phun Qidi Plus 4 Phong Cách Voronoi

Tổng quan

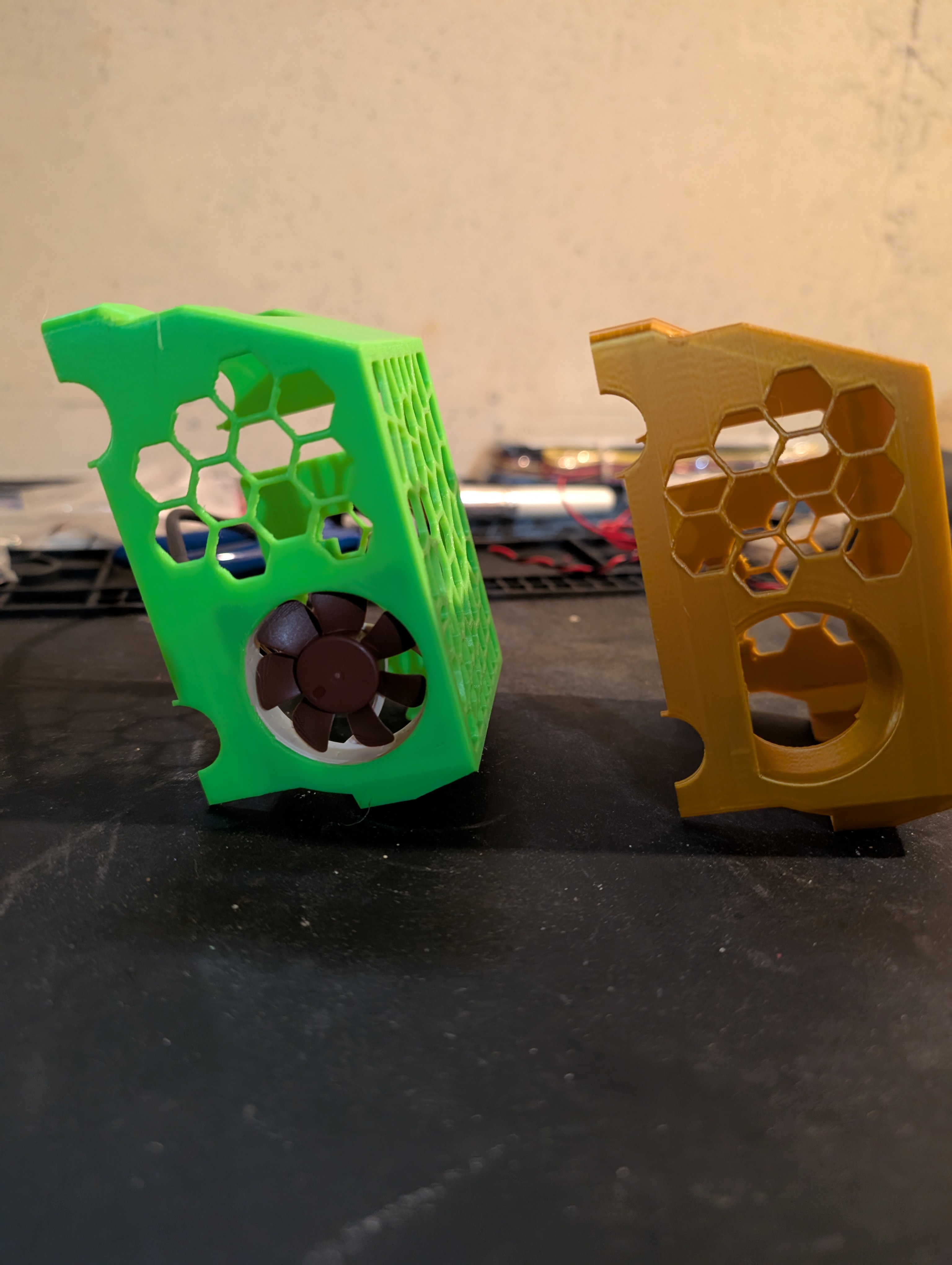

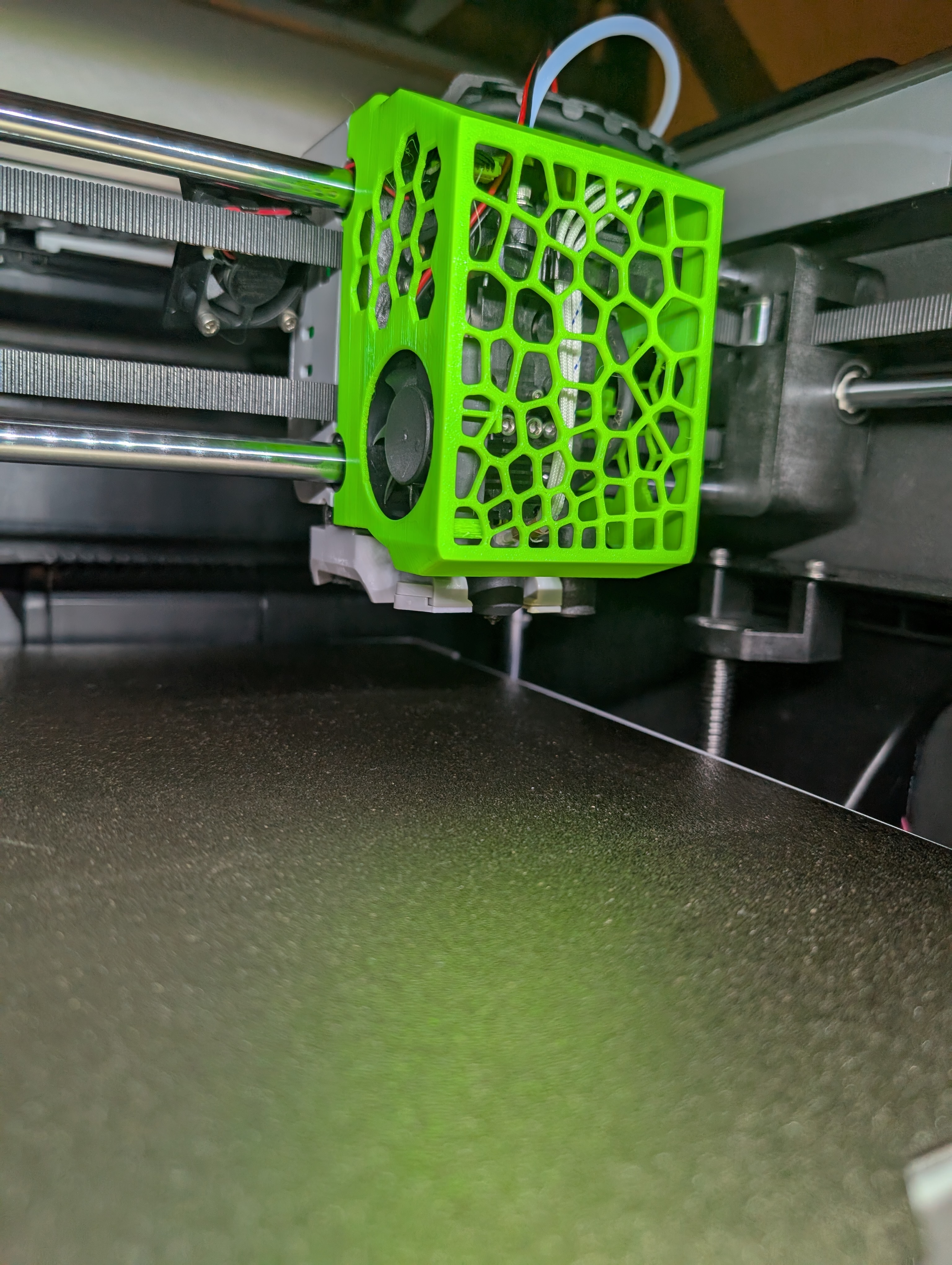

Một bộ phận che đầu phun theo phong cách voronoi với phiên bản quạt 4010 tùy chọn. Thay thế quạt zin bằng quạt 4010 giúp giảm tiếng ồn đáng kể. Cần dùng hai nam châm 4x1.5mm để gắn che vào đầu phun. Nam châm được ép chặt, nếu cần thì dùng mũi khoan để làm lỗ lớn hơn một chút. Tôi ép chúng vào bằng một cặp kìm. Ban đầu, tôi lấy ý tưởng về quạt 4010 từ Kameo. Nếu bạn không muốn dùng tùy chọn 4010, tôi đề xuất bạn sử dụng này để giảm thiểu hiện tượng quá nhiệt vì cả hai tùy chọn này đều hoạt động rất tốt. Tôi cũng đã tải lên một tệp step của bộ phận che đầu phun Qidi zin trống để bạn tự thiết kế bộ phận che đầu phun của mình, và cả tệp step mà tôi giữ nguyên các lỗ thông gió. Chúc bạn vui!

Hướng dẫn 4010

Việc sửa đổi này là do bạn tự chịu rủi ro. Lắp quạt 4010 trên Plus 4 cực kỳ dễ dàng. Tôi đã thử nghiệm nhiều quạt 4010 và tất cả đều vừa vặn, ngay cả quạt Noctua a4x10 (mặc dù hơi chật). Quạt nên là loại 24V, nhưng có thể dùng quạt 12V với bộ chuyển đổi buck nhỏ giấu trong bộ phận che.

Bắt đầu bằng cách tháo bộ phận che đầu phun của bạn ra, bạn sẽ cần tháo các vít được khoanh tròn trong ảnh để tháo quạt zin và đế lắp của nó.

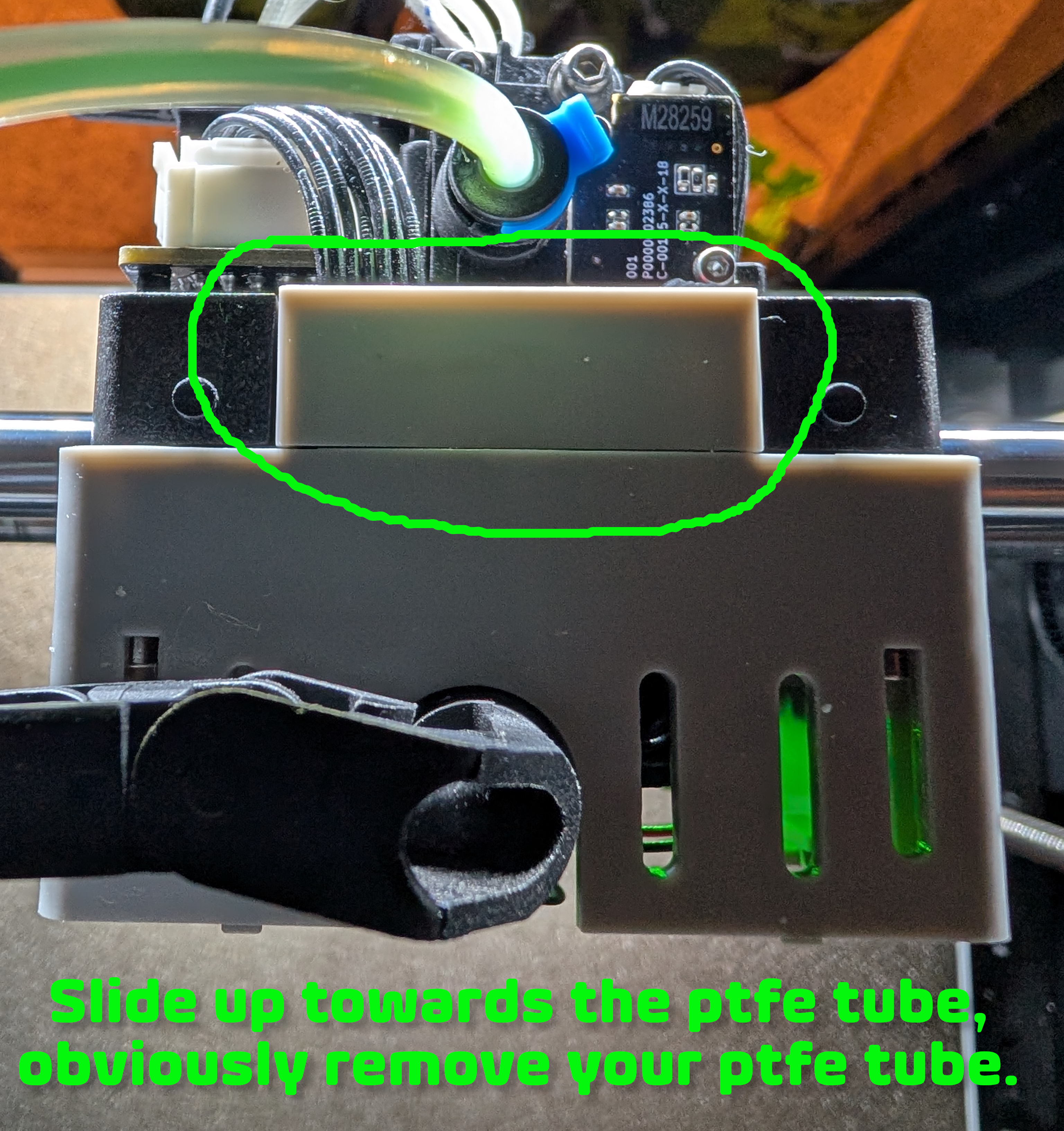

Bạn cũng sẽ cần tháo nắp sau để tiếp cận đầu nối quạt. Bạn làm điều này bằng cách luồn ngón tay vào giữa quạt làm mát bộ phận và trượt nắp lên như trong hình dưới đây:

Sau khi tháo nắp, bạn sẽ thấy đầu nối quạt và một đầu nối bổ sung chưa được lắp chip. Tôi chưa kiểm tra chức năng của đầu nối chưa được lắp chip, nhưng tin rằng đó là một đầu nối quạt 24V bổ sung.

Chỉ cần rút quạt zin ra và cắm quạt mới của bạn vào cổng hiện có. Để luồn dây, bạn cần tháo bộ phận che dây ở trên cùng như trong ảnh. Nó trượt ra và được giữ bởi phần trung tâm của bộ phận che đầu phun.

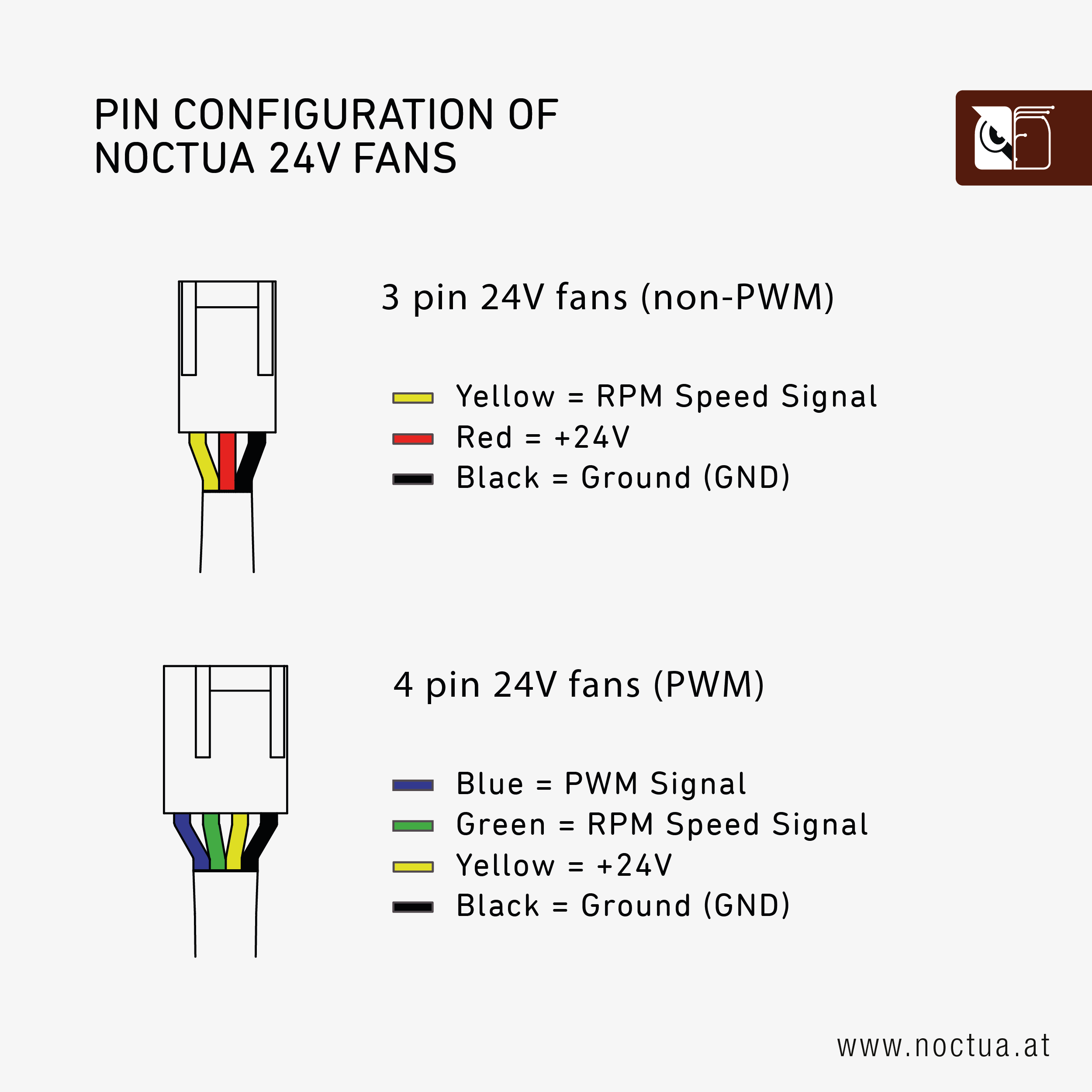

Quạt zin là quạt 2 chân 24V nên tôi khuyên bạn cũng nên mua quạt 2 chân 24V, nhưng một số bạn có thể có quạt PWM 3 hoặc 4 chân. Để sử dụng chúng, bạn cần tìm sơ đồ chân của quạt bạn đã mua, nếu họ chưa cung cấp bộ chuyển đổi cho bạn. Tôi đã cung cấp sơ đồ chân cho quạt Noctua A4x10 bên dưới, mặc dù bạn nên có bộ chuyển đổi đi kèm. Bạn sẽ cần sử dụng dây +24V và dây nối đất để cấp nguồn cho nó. Tất cả các dây khác nên được cắt bớt và cố định để tránh bị chập. Trong trường hợp sử dụng quạt 12V, phải lắp bộ chuyển đổi buck nhỏ bên trong bộ phận che.

In ấn

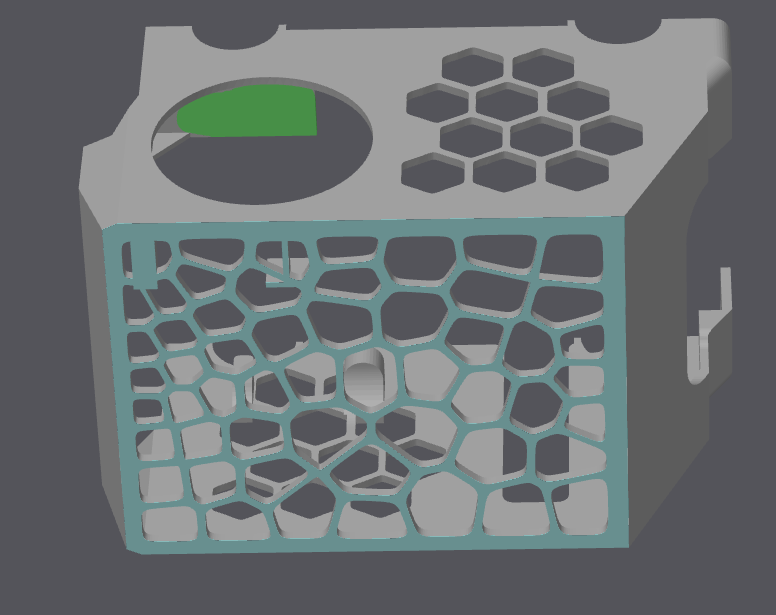

Các bộ phận che đầu phun được thiết kế để in úp xuống, với phần hỗ trợ duy nhất được khuyến nghị là mặt sau của lỗ quạt. Xem hình bên dưới.

Vì lý do này, tôi khuyên bạn nên dùng hỗ trợ cây thủ công và chỉ tô màu hỗ trợ trong khu vực màu xanh lá cây. Hỗ trợ tự động cũng hoạt động tốt, nhưng việc dọn dẹp sẽ hơi lộn xộn. Điều này có nghĩa là, một số vật liệu tốt hơn với các phần nhô ra so với những vật liệu khác, vui lòng hỗ trợ tương ứng.

Đầu phun (Nozzle): .4

Sợi in (Filament): PETG/ASA/ABS/PA

Chiều cao lớp (Layer Height): .2

Độ đặc (Infill): 100% hoặc 999 lớp vỏ

Hỗ trợ (Supports): Có
