Paga Iambic CW Morse Code của KM4CFT
Tui giới thiệu Paga Iambic CW Morse Code tự làm tại nhà, lấy cảm hứng từ CWMorse Pocket Paddles nhưng nhỏ gọn hơn. Khuyến khích in bằng PETG, cần các bộ phận phần cứng và hướng dẫn lắp ráp chi tiết. Hoàn hảo cho người dùng CW và Ham Radio.
Mô tả

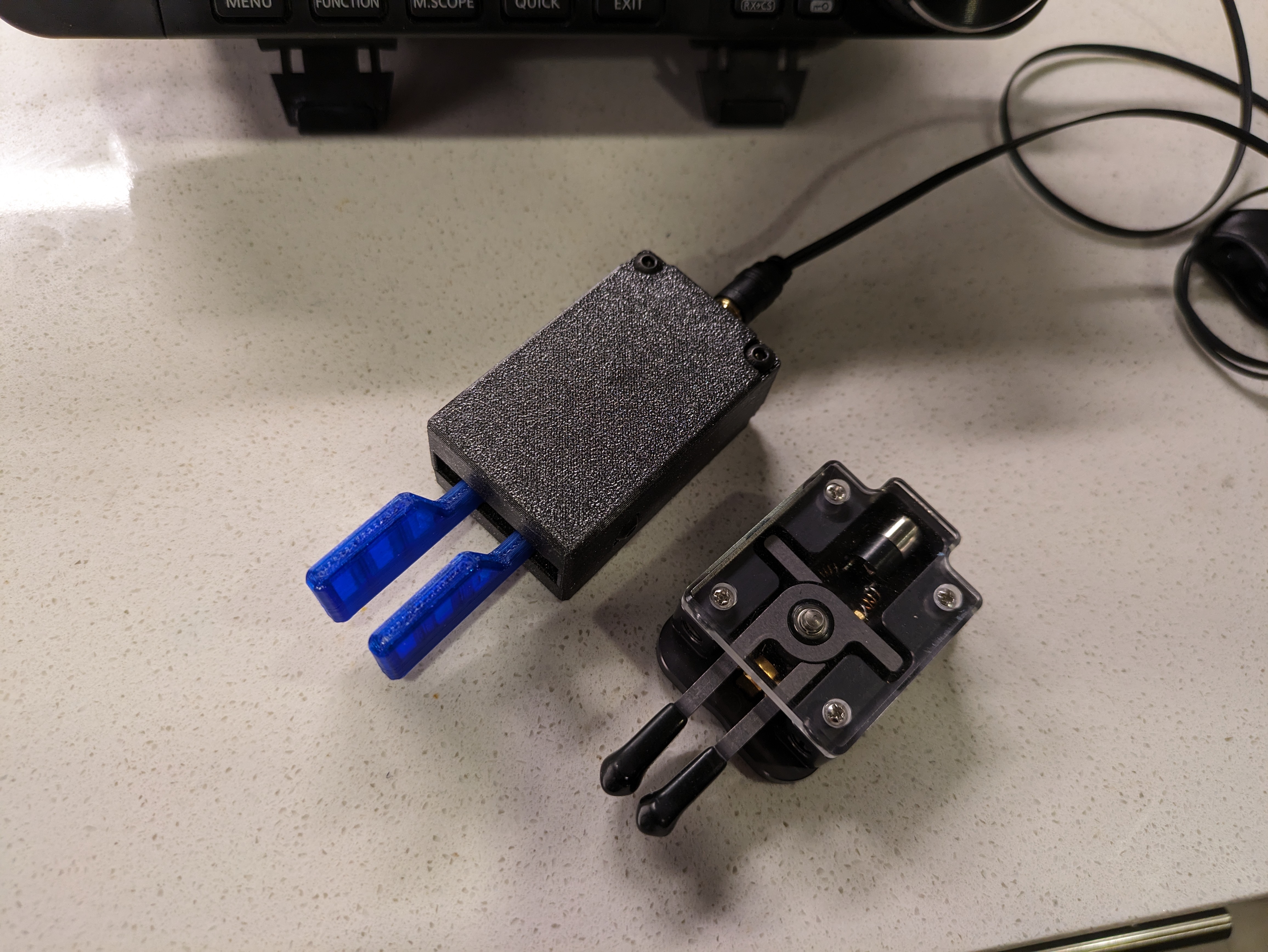

Đây là phiên bản Iambic Paddle của tui cho việc liên lạc bằng CW (Mã Morse). Nó lấy cảm hứng từ CWMorse Pocket Paddles nhưng nhỏ hơn và bạn có thể tự làm tại nhà!
Tui khuyên bạn nên in bằng PETG để có độ bền cao, nhưng nếu thích thì bạn vẫn có thể in bằng PLA nha. Nếu in bằng PETG, bạn nhớ thêm brim cho các cần gạt và thêm support enforcer cho hai góc của đế và nắp. Đừng thêm support vào các lỗ vít khác trên đế vì sẽ khó tháo lắm đó. (Nếu thấy khó hiểu thì mở file 3mf trong PrusaSlicer để xem tui làm sao nha)
Muốn mua bộ kit này không? Bên tui giờ có bán trên https://HamGadgets.com rồi nha
PHẦN CỨNG CẦN THIẾT:
- 1x - 3.5mm Audio Jack
- 3x - Ốc vít đầu tròn M3x6mm
- 2x - Ốc vít đầu tròn M3x8mm
- 1x - Ốc vít đầu tròn M3x10mm
- 2x - Ốc vít đầu tròn M3x16mm
- 2x - Ốc vít đầu tròn M3x20mm
- 6x - Đai ốc lục giác M3
- 2x - Đai ốc Nylock M3
- 1x - Standoff M3 10mm
- 2x - Long đền M3
- 3x - M3 Solder Lug
- 1x - Lò xo nén 0.5x6x15mm
- 1x - 1.5" dây điện cho mass
- 2x - 2" dây điện cho hai chân tiếp xúc
- TUỲ CHỌN: 4x - Nam châm Neodymium ¼"
HƯỚNG DẪN LẮP RÁP:
- In hết các bộ phận nha! Bạn cần 1 cái cho mỗi loại (Base, Cover, Left Lever, Right Lever, Spring Clip)
- Hàn ba đoạn dây điện vào các solder lug và audio jack.
- Dùng một con ốc M3, kéo một con đai ốc M3 vào lỗ lò xo (lỗ lớn gần điểm bản lề) trên Left Lever.
- Gắn audio jack vào lỗ trên đế. Tab ở giữa phải nằm ở dưới.
- Trên mỗi cần gạt, gắn một con ốc M3x6 vào mặt phẳng. Đây sẽ là điểm tiếp xúc của cần gạt. Hàn các solder lug vào phía ngoài của các con ốc này và vặn đai ốc cho chắc.
- Luồn hai con ốc M3x16 từ dưới đế lên, ngay chỗ lỗ bản lề.
- Đặt một cái long đền lên hai con ốc M3x16 rồi gắn hai cái Cần gạt (Levers) vào.
- Vặn chặt ốc bằng đai ốc nylock. Chỉnh cẩn thận để các cần gạt xoay nhẹ nhàng nhưng không bị lắc lư quá nhiều.
- Gắn hai con ốc M3x8 vào các trụ định vị khoảng cách.
- Gắn một con ốc M3x10 vào lỗ chỉnh độ căng lò xo. Vặn vừa phải thôi nha.
- Nghiêng paddle qua một bên và cẩn thận đặt Spring Clip vào lỗ.
- Dùng nhíp, bóp lò xo và cố định nó vào giữa hai lỗ lò xo. Chỗ này hơi khó chịu nha nhưng làm được đó!
- Lấy một con đai ốc M3 và ấn nó vào lỗ dưới lỗ trụ giữa.
- Vặn Standoff M3 vào vị trí. Chỉnh sao cho các cạnh phẳng vuông góc với các điểm tiếp xúc.
- Cố định dây mass vào standoff bằng ốc M3x6.

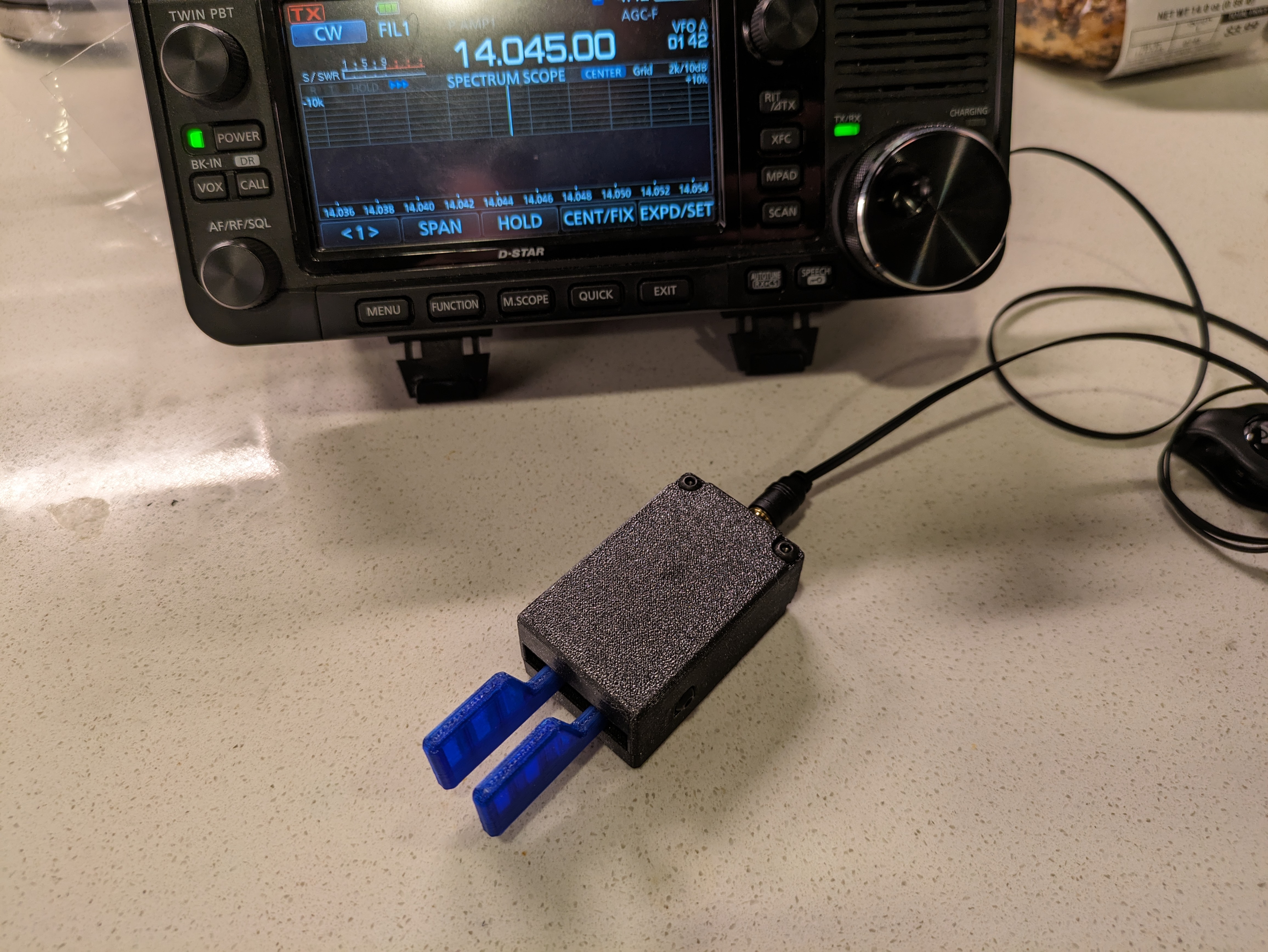

- Chỉnh nhẹ các ốc định vị khoảng cách và ốc chỉnh độ căng lò xo. Kết nối với máy thu phát hoặc bộ tạo dao động tập dượt và đảm bảo paddle hoạt động tốt nha!
- Lấy nắp che (cover) và đóng phần trên của key lại bằng hai con ốc M3x20 và hai con đai ốc M3.
- Chúc mừng bạn với Iambic Paddle mới nha!
Bạn cũng có thể xem hướng dẫn chi tiết hơn tại https://www.radiodan.com/pdf

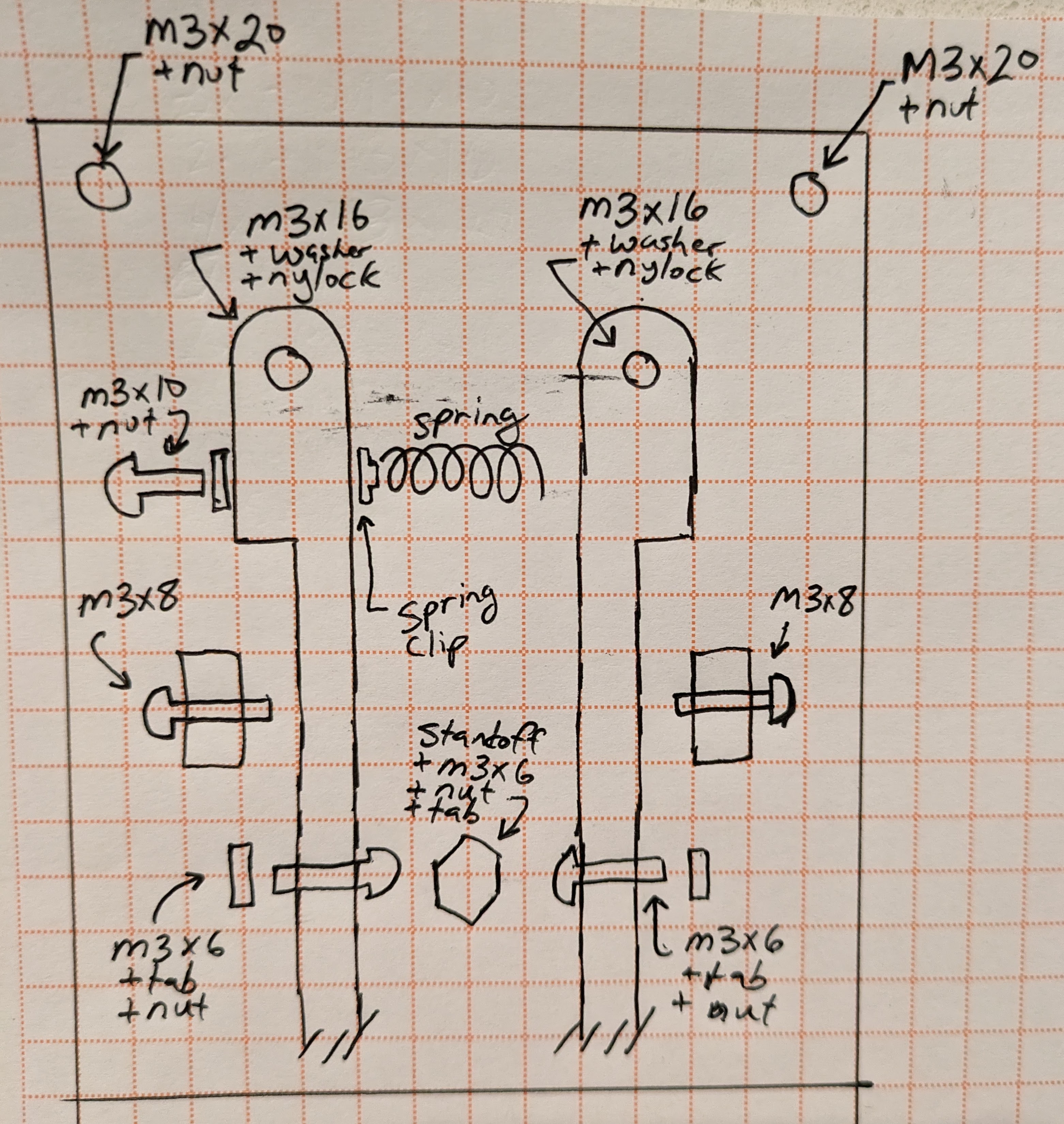

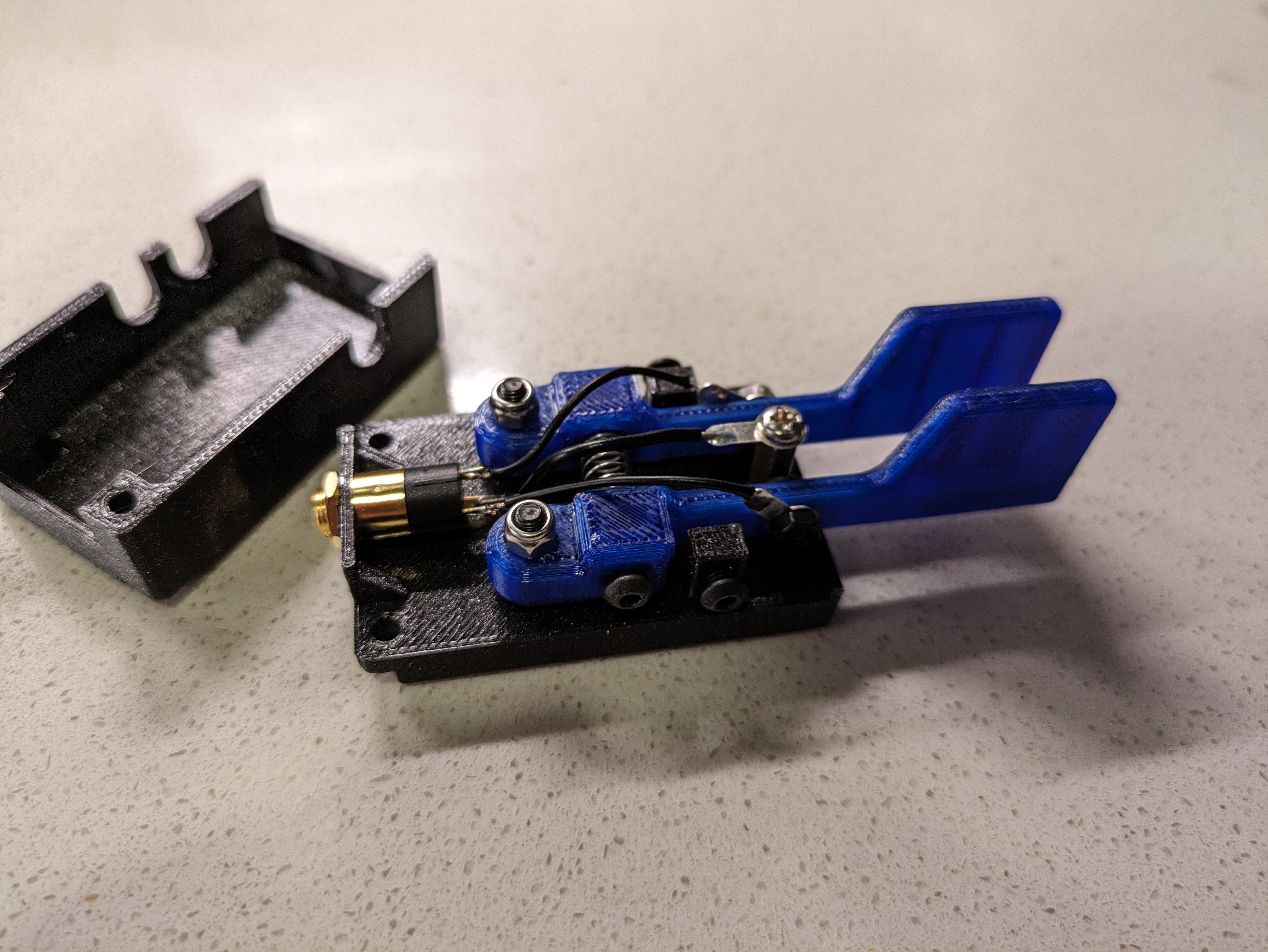

Đây là một vài hình ảnh hữu ích nè:
