Thiết bị kẹp xoay cho chi tiết tròn
Mô tả thiết bị kẹp xoay cho các chi tiết tròn. Hướng dẫn chi tiết cách in các bộ phận như support, body, spindle, tension wheel, jaw, v.v. với độ cao lớp và cách đặt in phù hợp. Lưu ý số lượng bộ phận cần in và cách lắp ráp.
Mô tả

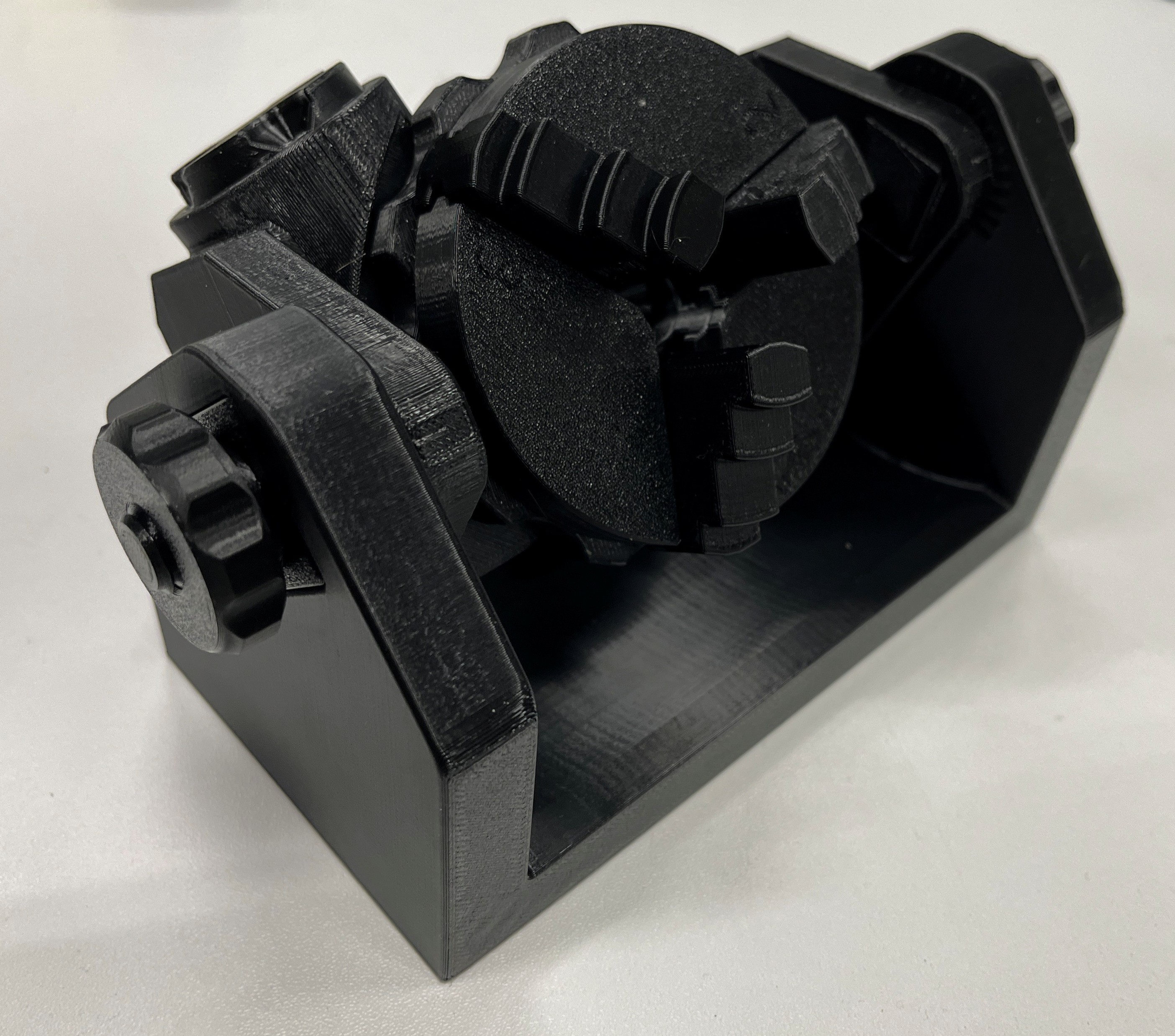

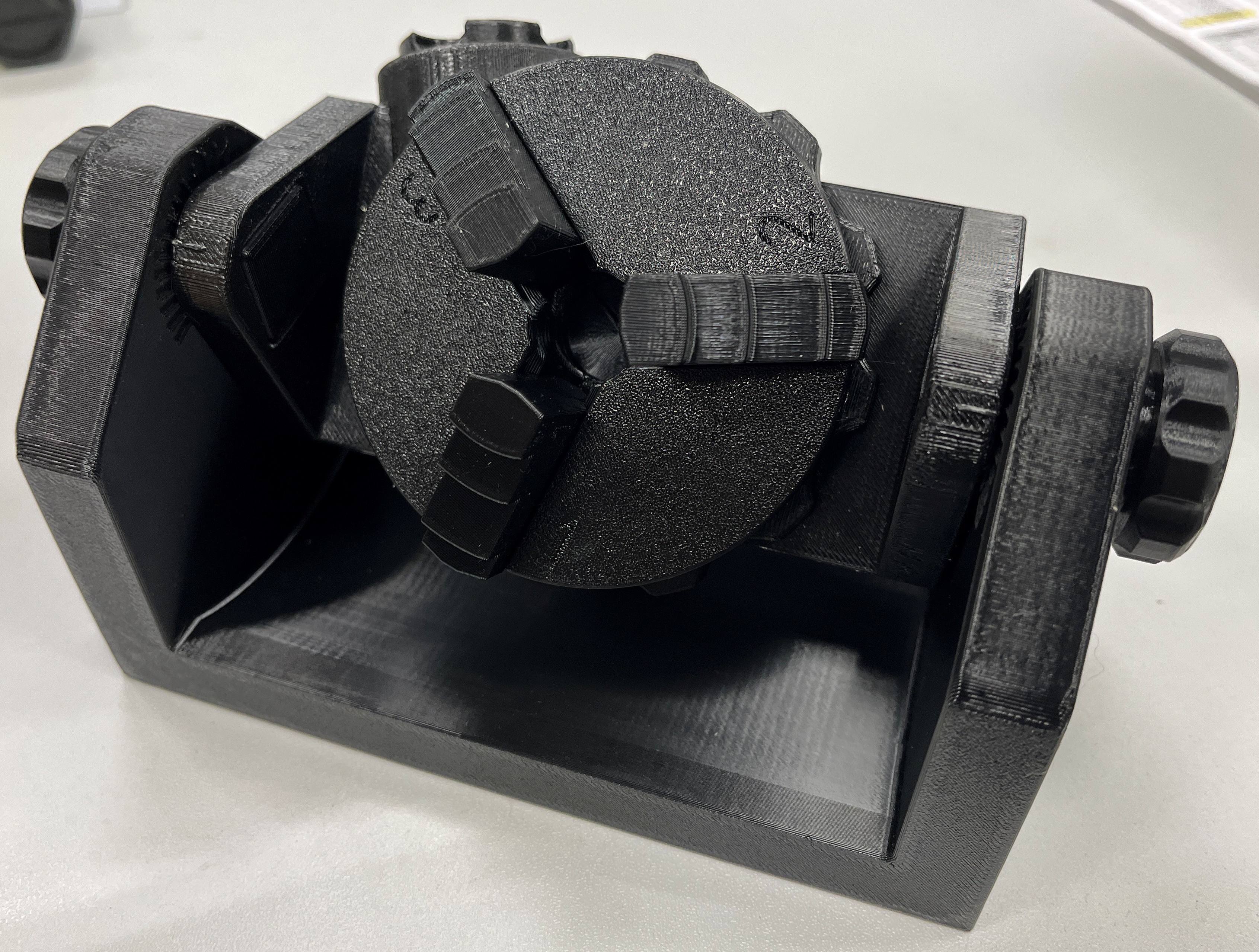

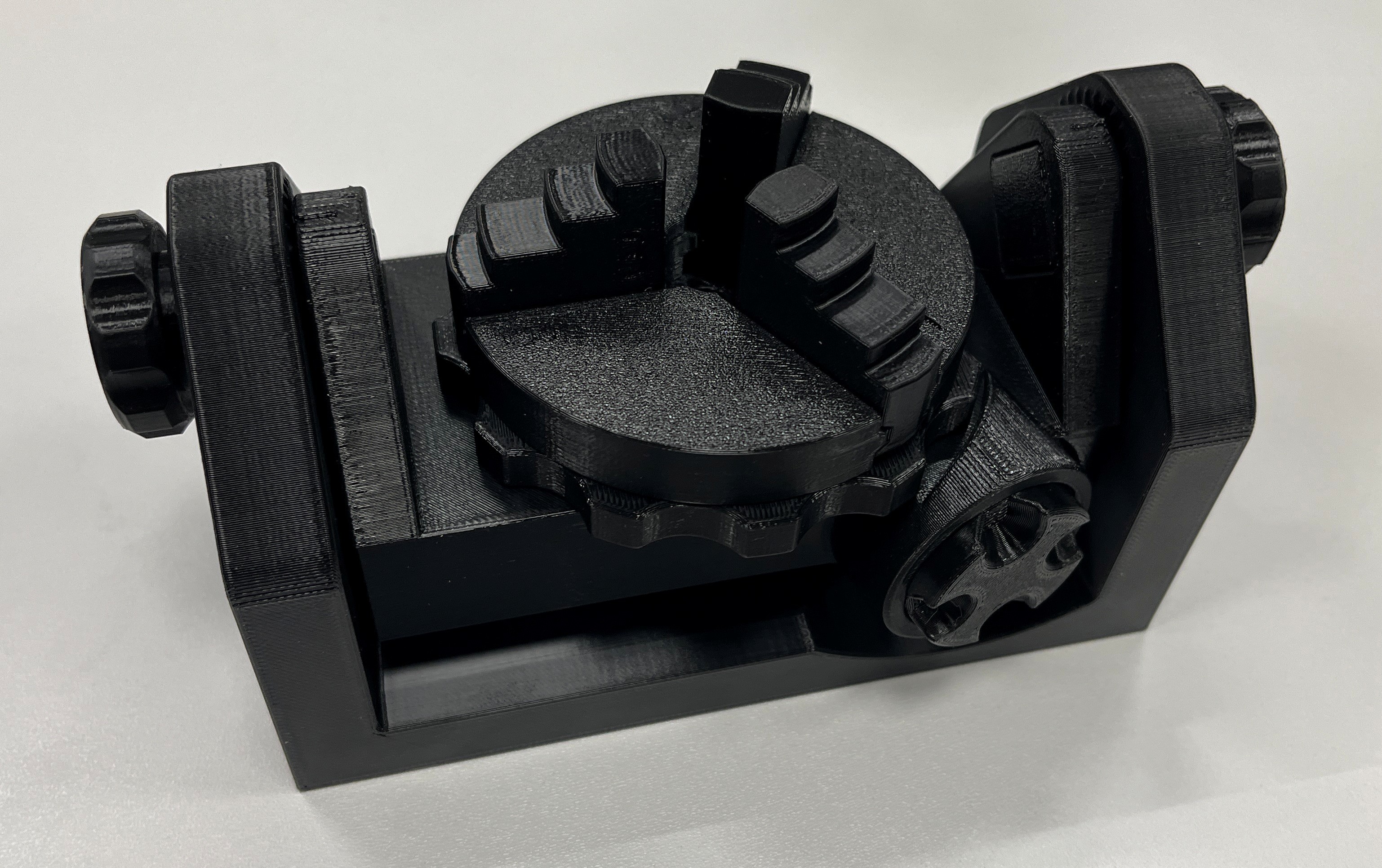

Tui có làm một cái kẹp cho mấy chi tiết tròn.
Hướng dẫn in:
support - độ cao lớp 0,2mm, in một mặt dưới (đế hình chữ “U”), không cần support
body - độ cao lớp 0,2mm, in như trong preview
spindle - độ cao lớp 0,2mm, phần có ren thì độ cao lớp 0,1mm, in phần ren hướng lên
spindle_1 - độ cao lớp 0,2mm, in thẳng đứng, phần bánh răng sâu thì độ cao lớp 0,1mm
tension wheel - độ cao lớp 0,2mm, in như trong preview
clamping nut, clamping nut_1 và clamping bolt - độ cao lớp 0,1mm
guide - độ cao lớp 0,2mm, in mặt diện tích nhỏ hơn hướng lên
jaw 1, jaw 2 và jaw 3 - độ cao lớp 0,2mm, in mặt có số hướng xuống
Bạn cần các bộ phận “guide”, “clamping nut”, “clamping nut_1” và “clamping bolt” mỗi loại 2 cái, các bộ phận còn lại mỗi loại 1 cái.
Tôi in bằng petg, chạy ngon lành. Cho một ít dầu mỡ vào bánh răng sâu và trục quay khi lắp ráp thiết bị nhé.
