Voron Trident: Đế cọ rửa béc phun và chỗ đậu

Sau khi thử nghiệm cái đế cọ rửa béc phun và giá đỡ ban đầu, tui nhận thấy nó hơi khó chỉnh nên tui đã tự thiết kế phiên bản của mình: dự án của tui tích hợp đế có thể điều chỉnh của klicky00 cho phép chỉnh độ cao Z chi tiết, và giá đỡ cọ mới giúp chỉnh trục Y dễ dàng hơn chỉ với hai con ốc.

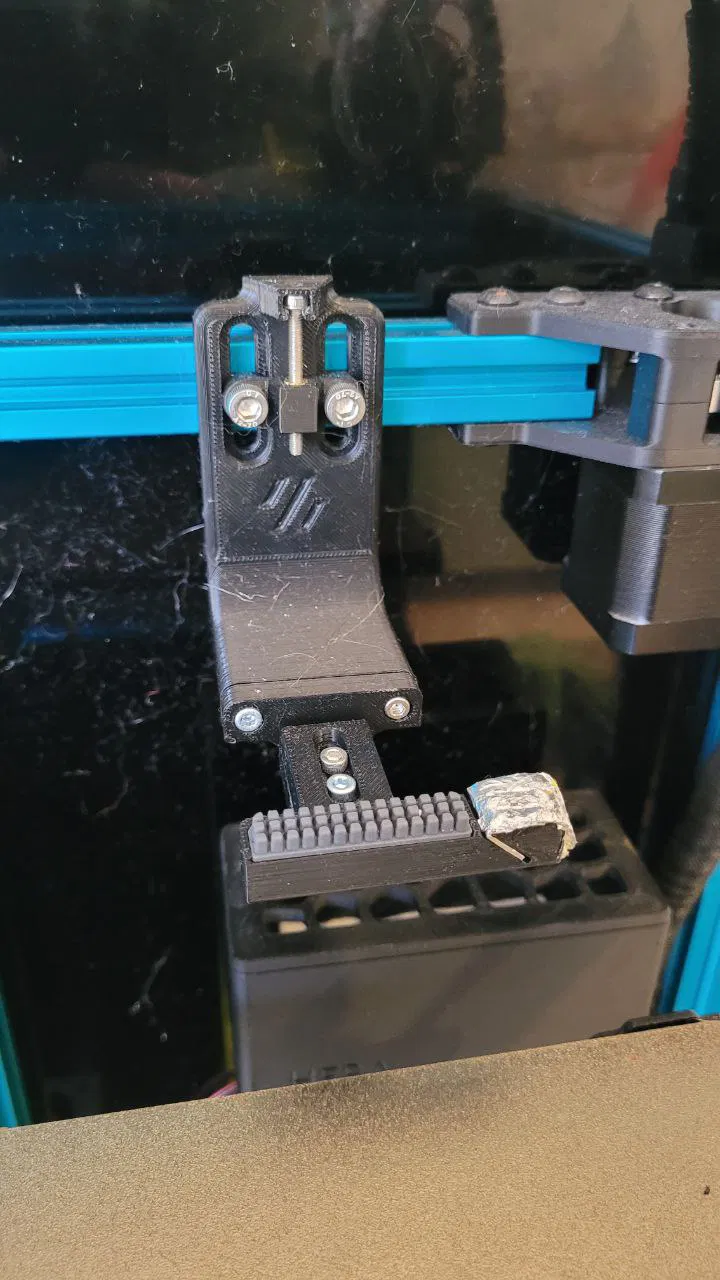

Cọ rửa là loại cọ silicon tiêu chuẩn của Bambulab, còn chỗ đậu béc phun thì tui làm bằng giấy bạc.

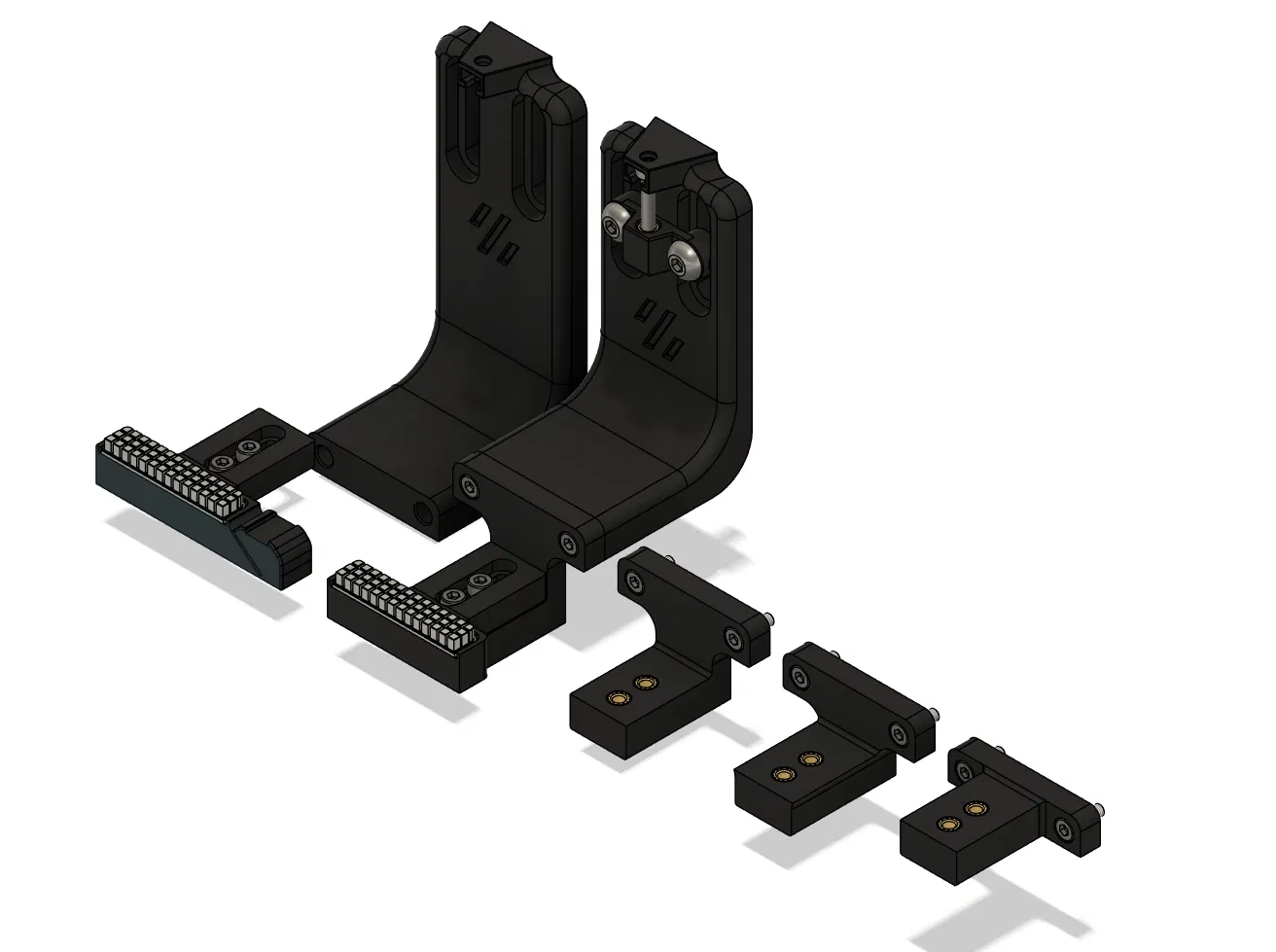

Để phù hợp với cách thiết lập của nhiều người, tui đã tạo:

• một đế tiêu chuẩn và một đế cao hơn
• ba loại giá đỡ cọ khác nhau (tiêu chuẩn, cấu hình thấp và cấu hình cực thấp)
• hai phiên bản giá đỡ cọ (có và không có chỗ đậu béc phun)

BOM

Đế

• 3 ốc chìm nhiệt M3x5x4
• 2 ốc đầu trụ M5x16
• 1 ốc đầu trụ M3x25
• 2 ốc thả bi M5 (cho thanh nhôm 2020, loại giữ cố định bằng viên bi nhỏ)

Giá đỡ cọ

• 2 ốc chìm nhiệt M3x5x4
• 2 ốc đầu trụ M3x8

Giá đỡ cọ

• 2 ốc đầu trụ M3x5
• 1 cọ silicon Bambulab
• giấy bạc (cho tùy chọn đậu béc phun)

In ấn

Tất cả các file STL đã được định hướng sẵn, không cần hỗ trợ. Ưu tiên in bằng ABS/ASA theo cài đặt Voron tiêu chuẩn.

Lắp ráp

• lắp 2 ốc chìm nhiệt vào phần trước của đế, cũng như 1 con vào bộ điều chỉnh độ cao.
• vặn con ốc M3x25 vào bộ điều chỉnh độ cao, vặn nửa vòng là được.
• đặt đầu con ốc M3x25 vào phần lõm trên đỉnh của đế. Vặn con ốc M3 sẽ làm đế di chuyển theo hướng ngược lại với chiều vặn (vặn vào → hạ xuống, vặn ra → nâng lên).
• lắp 2 ốc chìm nhiệt vào giá đỡ cọ.
• gắn giá đỡ cọ vào đế bằng 2 con ốc M3x8.
• dán cọ rửa béc phun vào giá đỡ cọ bạn đã chọn.
• tham khảo mô hình gốc để biết cách lắp giấy bạc.
• gắn giá đỡ cọ vào giá đỡ cọ.
• gắn cụm đã hoàn thiện vào khung bằng 2 con ốc M5x16, luồn chúng qua các lỗ của bộ điều chỉnh độ cao, đừng siết chặt hoàn toàn.
• chỉnh độ cao của đế bằng con ốc M3x25, và khi hài lòng thì siết chặt hoàn toàn các con ốc M5.

Tùy chọn

Tui đã thêm nhiều tùy chọn để phù hợp với hầu hết người dùng. Tui đề xuất là in hết tất cả các file STL và dùng cái nào vừa nhất, hoặc dùng đế và giá đỡ cọ tiêu chuẩn rồi thay đổi nếu cần.

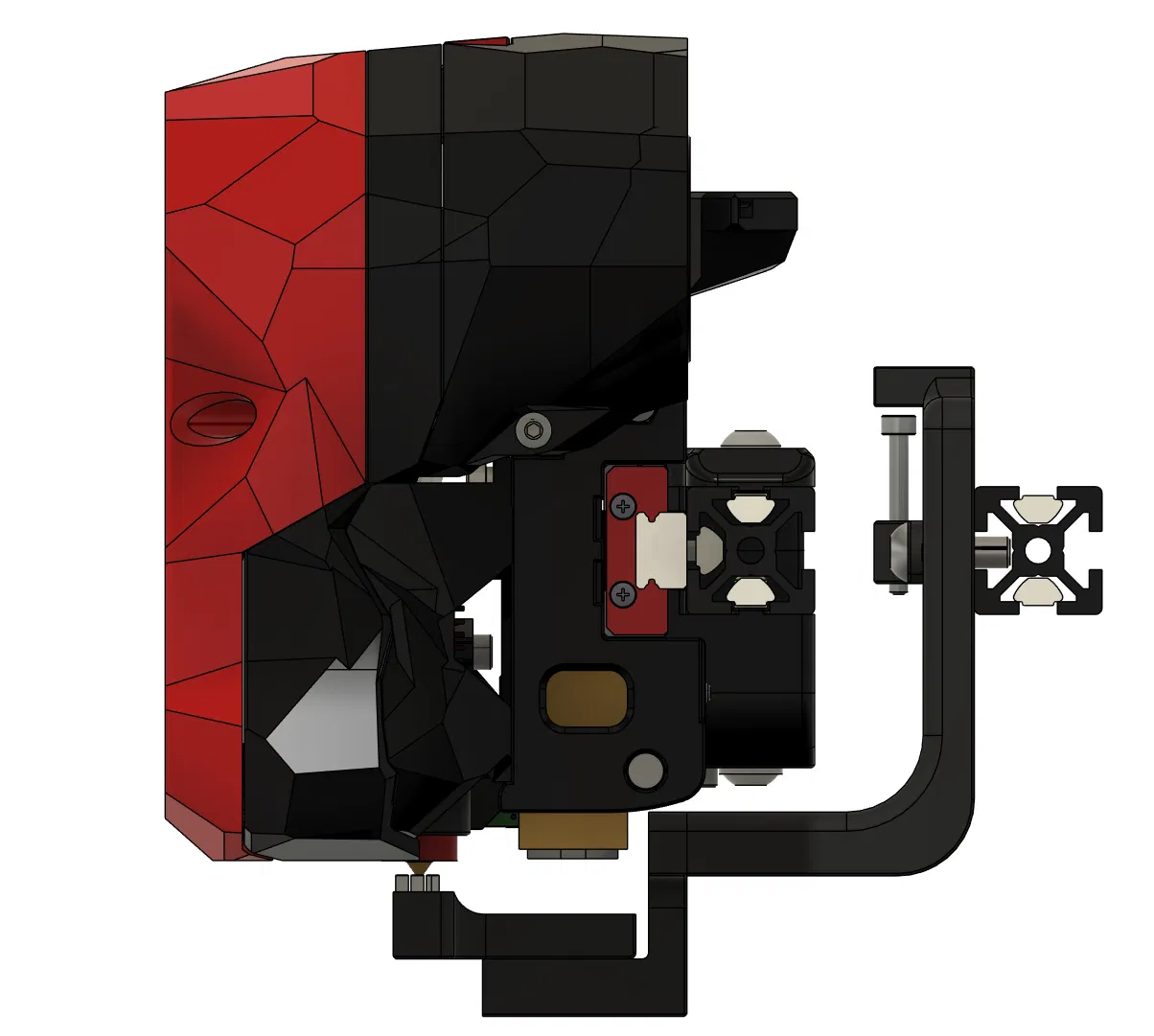

Người dùng Beacon/Cartographer

Giá đỡ cọ tiêu chuẩn có thể hơi cao đối với bạn, và đầu dò của bạn có thể va vào nó khi chà rửa. Hãy xem xét các giá đỡ cọ cấu hình thấp và cực thấp (và siêu thấp? Xem phần bình luận để biết liệu bạn có thể dùng cái nào tốt hơn không) để tìm ra cái nào phù hợp nhất với đầu dò của bạn.

Tui đã thành công với nhiều bộ đầu in và hotend khác nhau bằng cách sử dụng đế cao tiêu chuẩn và giá đỡ cọ cấu hình thấp.

Mẹo

• in thử một bộ mà bạn nghĩ là sẽ hoạt động, và nếu không được thì in thêm nhiều giá đỡ cọ bằng PLA để thử, chúng sẽ không cần bạn phải làm nóng máy lâu và bạn có thể thử chúng chỉ sau vài phút.
• nếu bạn đã in giá đỡ cọ (mà không hoạt động) và không muốn mất công in thêm, thì bạn có thể thay vào đó dùng các miếng đệm giữa giá đỡ cọ và đế cọ. Một số thứ như miếng đệm M3, đai ốc M3, hoặc thậm chí đai ốc M4 đều dùng được, và sẽ nâng cọ lên một chút, có thể sẽ cho bạn một đế cọ dùng được!

Tại sao có nhiều giá đỡ cọ vậy? Có phải vít điều chỉnh sẽ tốt hơn không?

Lý tưởng nhất là bạn sẽ in một chi tiết duy nhất không cần điều chỉnh, hoàn toàn phù hợp với thiết lập của bạn và chắc chắn nhất có thể. Tất nhiên điều này sẽ rất rắc rối nên tui đã quyết định chuyển tất cả các tùy chọn điều chỉnh sang giá đỡ cọ, chọn đúng cái đủ đơn giản và loại bỏ sự cần thiết của một bộ phận trượt khác vốn sẽ làm cho việc lắp ráp bị lung lay hơn mức cần thiết.
