(Phiên bản mới!) Bộ đỗ vòi phun gắn ray dẫn động có thể điều chỉnh, cọ rửa silicone cho Voron (2.4/Trident)

Đây là bộ phận đỗ vòi phun và cọ rửa gắn trên ray dẫn động có thể điều chỉnh cho Vorons (2.4 & Trident) sử dụng cần gạt silicone của Bambu Lab.

Phiên bản mới! Giờ đây được thiết kế theo dạng module hơn và sử dụng silicone RTV chịu nhiệt cao để cải thiện khả năng chịu nhiệt của vòi phun (chịu được nhiệt độ liên tục 287°C)

Tại sao?

Khi lắp ráp ERCF của tôi, tôi khá bực mình vì việc rỉ nhựa nhẹ xảy ra khi thay đổi sợi nhựa. Dù bạn có rút sợi nhựa lại bao nhiêu lần khi thay đổi, thì vẫn sẽ có một ít nhựa bị rỉ ra do thời gian cần thiết để thực hiện thao tác. Lượng nhựa thừa này sẽ chuyển sang tháp phun nhựa (purge tower), tạo ra một gờ nhỏ, và khi in, nó có thể gây ra các hiện tượng dịch lớp nhẹ và làm cong vòi phun nếu quá nghiêm trọng.

Ngoài ra, nếu bạn sử dụng chức năng phát hiện hết sợi nhựa hoặc chức năng cuộn sợi vô tận, sợi nhựa thừa đó sẽ bám vào bản in của bạn, tạo ra một gờ trên phần vật liệu lấp đầy hoặc trên các bề mặt bên ngoài.

Cải tiến này nhằm giải quyết vấn đề này bằng cách cung cấp một vị trí để đỗ vòi phun trong khi thay đổi sợi nhựa và một cơ chế để lau vòi phun trước khi tiếp tục bản in.

Lợi ích

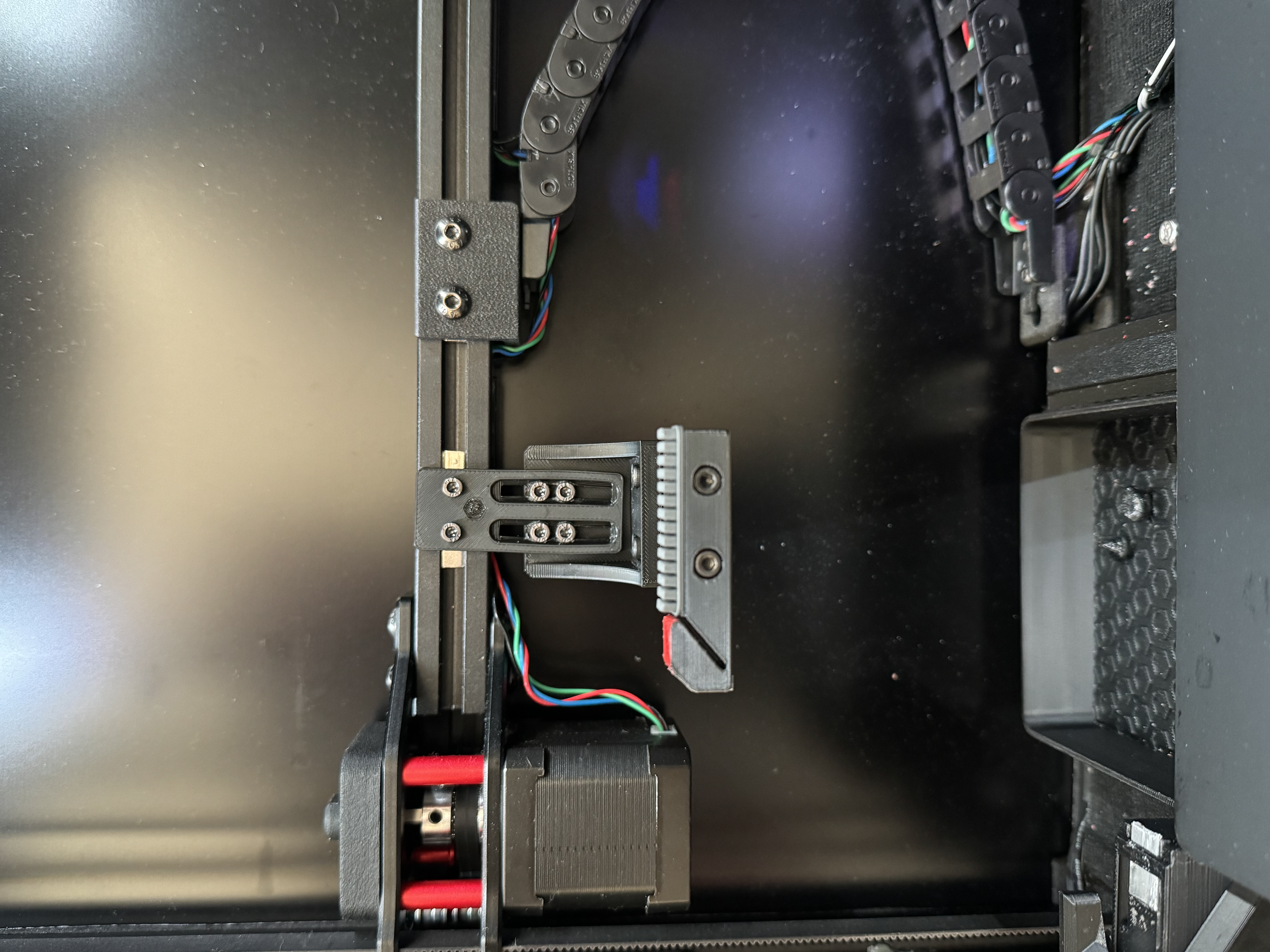

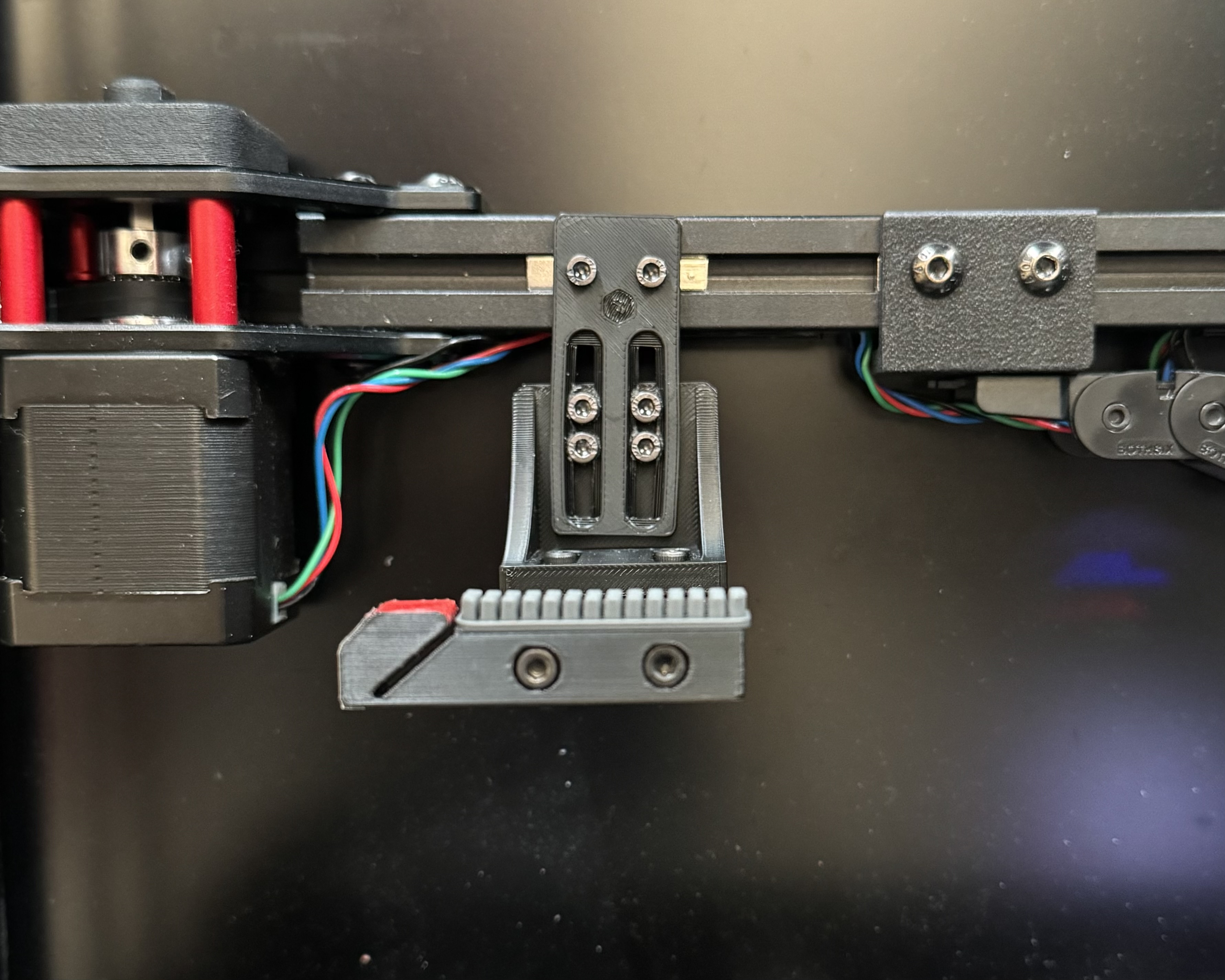

Nó được gắn vào ray dẫn động, nghĩa là bạn không cần hạ thấp chiều cao Z (trên Voron 2.4) để lau trên cọ rửa cố định trên bàn máy. Nếu bạn hạ thấp đầu máy về phía sau bàn máy để lau, đầu máy của bạn có thể va chạm với các bộ phận in ở khu vực đó. Cọ rửa gắn trên ray dẫn động giải quyết vấn đề này vì bạn không cần thay đổi chiều cao Z để lau.

Ngoài ra, tôi đã chọn sử dụng cần gạt silicone của Bambu Lab (https://uk.store.bambulab.com/products/heatbed-nozzle-wiper-a1 / https://us.store.bambulab.com/products/heatbed-nozzle-wiper-a1)) thay vì cọ rửa bằng lông bàn chải. Tôi thấy nó nhẹ nhàng hơn với vòi phun, không dẫn điện, rất hữu ích nếu bạn có đầu dò beacon hoặc cartographer trên đầu máy và không để lại cặn kim loại trên vòi phun. Nó cũng rẻ và khá dễ tìm.

Bạn cũng có thể sử dụng phiên bản cọ rửa silicone rẻ hơn nhiều từ Aliexpress - https://www.aliexpress.com/item/1005007402118137.html

Nó cũng có một vị trí đỗ vòi phun tích hợp, có lò xo, để giảm thiểu việc nhựa bị rỉ ra trong quá trình thay đổi đầu máy. Điều này làm giảm lượng vật liệu thừa trong buồng in bằng cách ngăn vòi phun bị rỉ nhựa khi nó đang đỗ.

Cuối cùng, giá đỡ này có tính linh hoạt, vì vậy nó sẽ không làm cong vòi phun hoặc gây quá nhiều áp lực lên động cơ bước khiến chúng bị trượt bước.

Sau gần một năm sử dụng giá đỡ cọ rửa, tôi đã tinh chỉnh thiết kế và tạo ra một tùy chọn duy nhất. Thiết kế mới có những lợi ích sau:

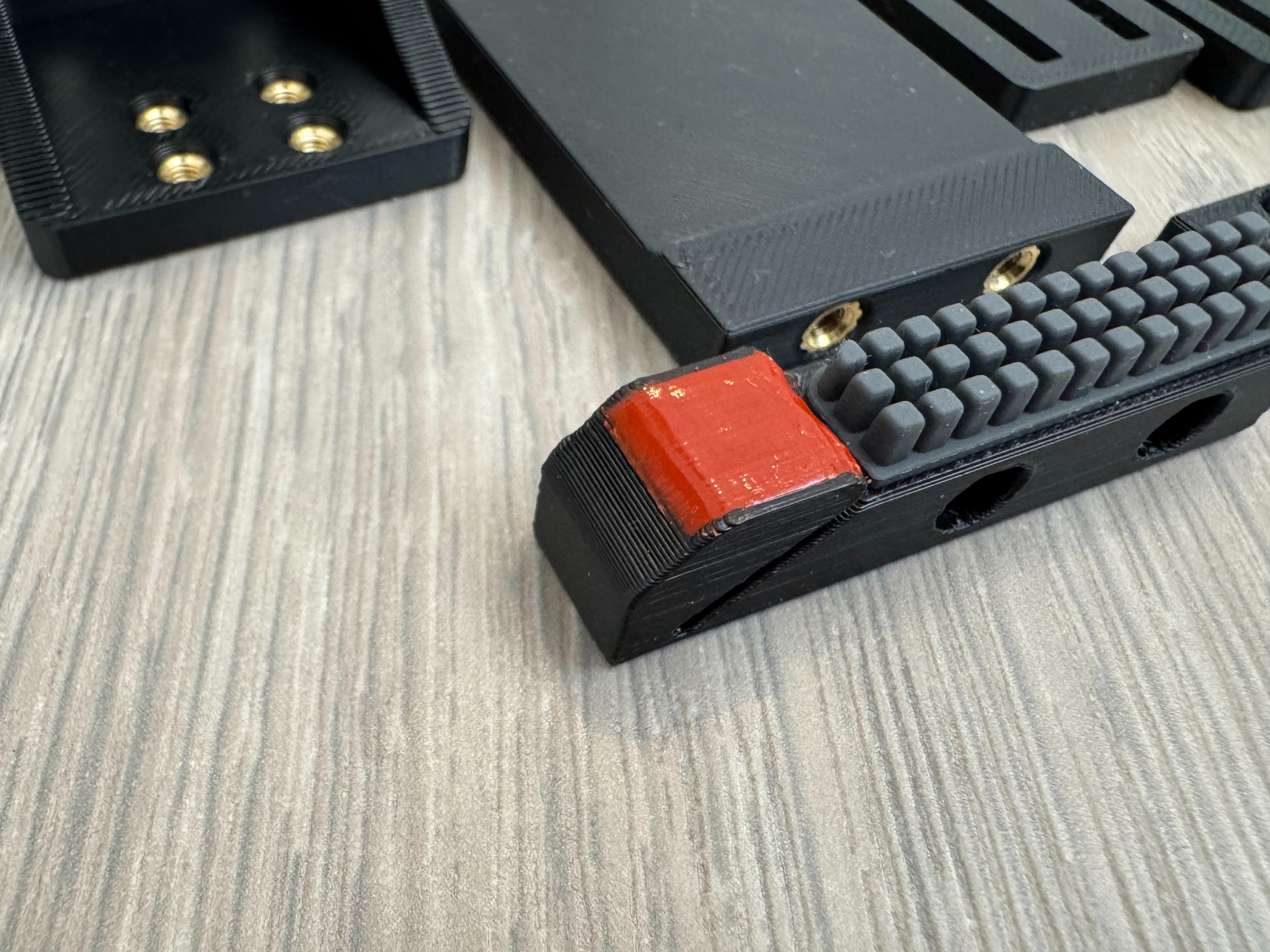

1. Sử dụng silicone RTV chịu nhiệt cao để lấp đầy khu vực đỗ vòi phun. Điều này mang lại một số lợi ích, cụ thể là khả năng chịu nhiệt độ cao hơn (chịu được nhiệt độ liên tục lên tới 287°C tùy thuộc vào loại RTV bạn sử dụng), khả năng bịt kín vòi phun tốt hơn và khả năng chống mài mòn cao hơn so với các tùy chọn dùng băng nhôm.

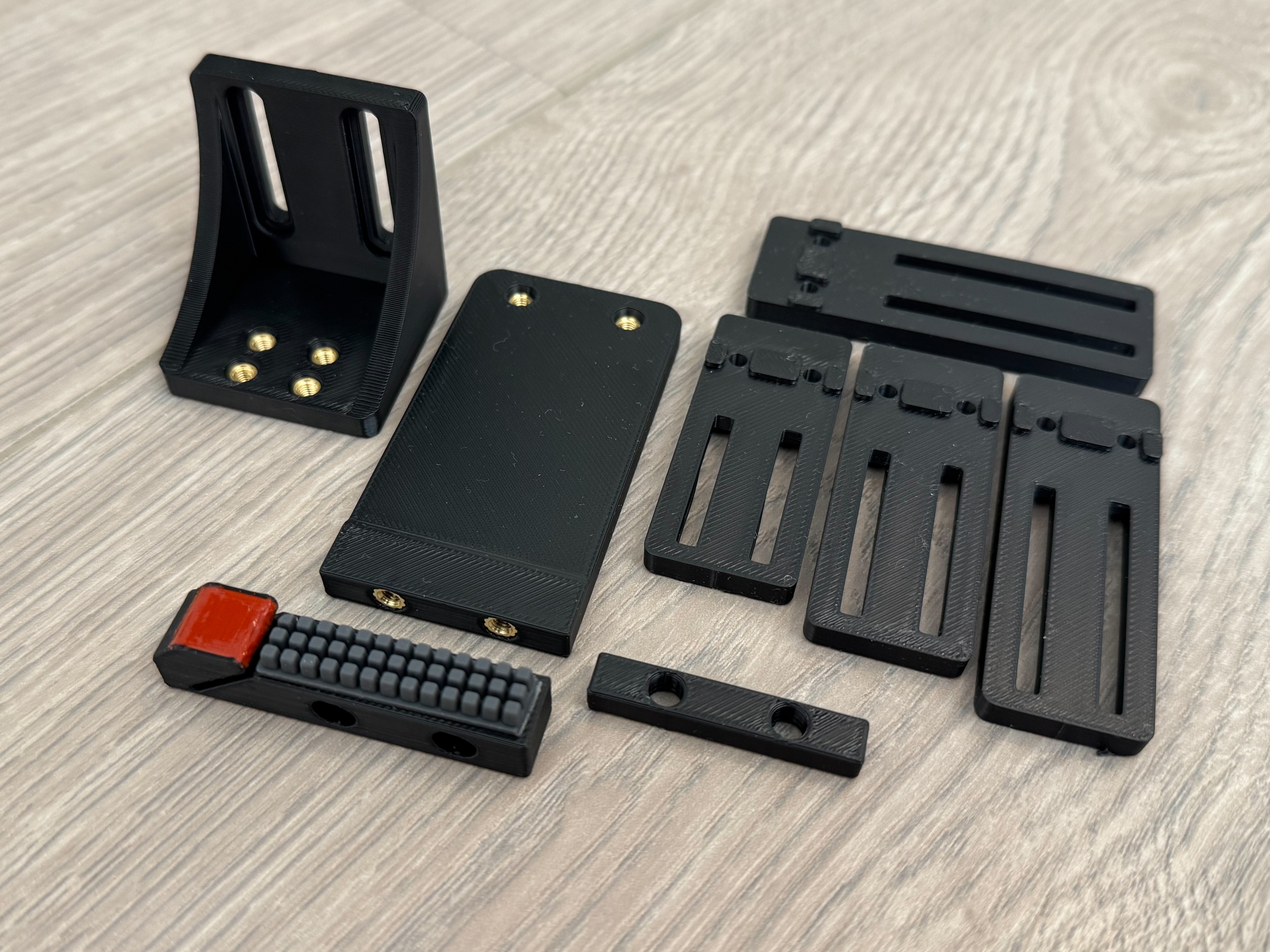

2. Thiết kế module:
   1. Giá đỡ cọ rửa giờ đây là một bộ phận riêng biệt, giúp thay thế dễ dàng hơn.

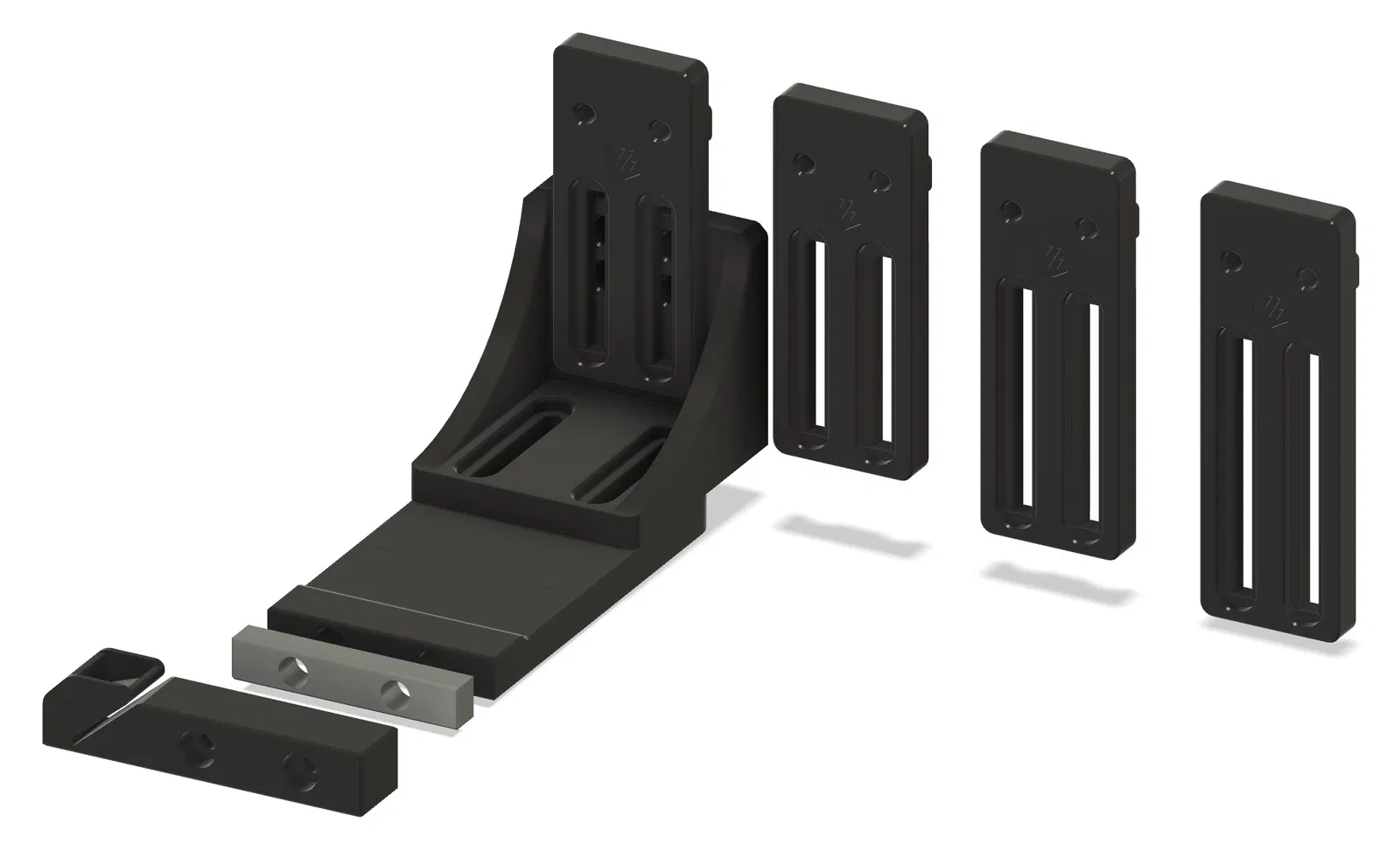

   2. Thiết kế hiện có ba tùy chọn cho giá đỡ ray nhôm để phù hợp với các đầu máy dài hơn.
   3. Một bộ phận kéo dài giá đỡ cọ rửa đã được cung cấp để sử dụng với các đầu máy có vòi phun xa hơn về phía trước so với ray dẫn động. Bộ phận kéo dài được cung cấp có độ sâu 5mm. Nếu cần di chuyển cọ rửa ra phía trước nhiều hơn, hãy điều chỉnh kích thước tương ứng trong slicer.

Các phiên bản trước đây hiện đã được chuyển vào thư mục lưu trữ phòng trường hợp bạn vẫn muốn sử dụng chúng:

1. Chỉ cọ rửa vòi phun.
2. Cọ rửa vòi phun và bộ phận đỗ vòi phun tích hợp chỉ sử dụng băng nhôm.
3. Cọ rửa vòi phun và bộ phận đỗ vòi phun tích hợp sử dụng nam châm 6x3 và băng nhôm.

Video sử dụng:

Danh sách vật liệu (BOM):

Vật liệu:

1. Cọ rửa silicone: https://www.aliexpress.com/item/1005007402118137.html
2. Silicone RTV chịu nhiệt cao: https://www.amazon.co.uk/Weld-31314-Temperature-Silicone-Sealant/dp/B00ID8IUJY
3. Băng keo nhôm tự dính HVAC (tùy chọn): https://www.amazon.co.uk/dp/B07KQDQHC9

Phần cứng:

Để gắn bộ phận vào ray nhôm:

1. 2x Vít M3x10 BHCS
2. 2x Đai ốc T bi lò xo M3

Để lắp ráp bộ phận:

1. 6x Vít M3x8 SHCS (M3x10 cũng được) để gắn khớp nối vào giá đỡ ray nhôm và giá đỡ cọ rửa.
2. 2x Vít M3x10 SHCS để gắn đế cọ rửa vào giá đỡ cọ rửa. Nếu sử dụng bộ phận kéo dài, cần vít dài hơn (M3x16)
3. 8x Vòng đệm ren nhiệt M3 3x5x4

In bằng ABS/ASA để có độ linh hoạt và khả năng chịu nhiệt, sử dụng cài đặt in tiêu chuẩn của Voron.

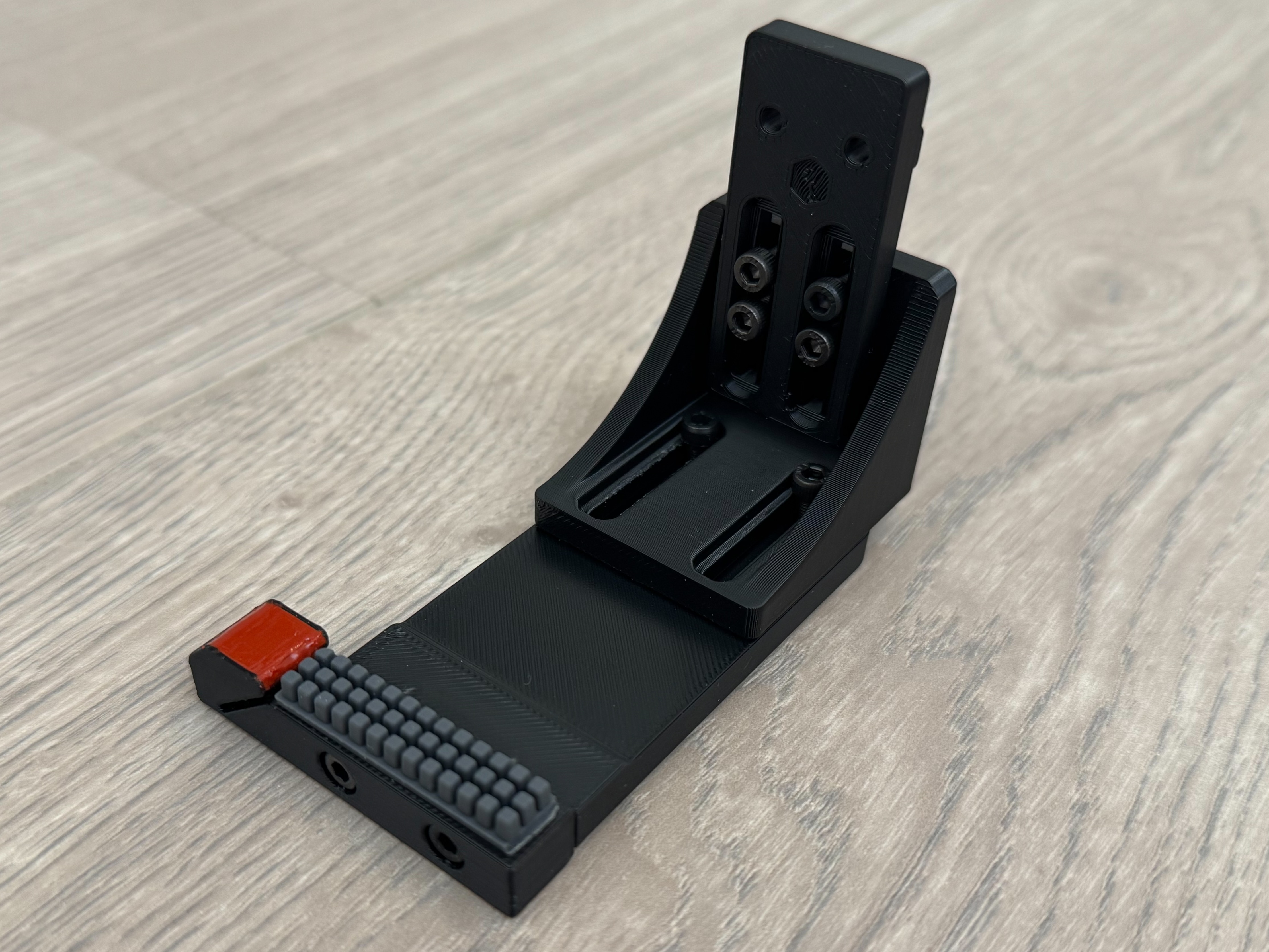

Cách lắp ráp:

1. Lắp các vòng đệm ren nhiệt vào các bộ phận.
2. Sử dụng 2x vít M3x8 để lắp ráp giá đỡ cọ rửa vào khớp nối.
3. Sử dụng 4x vít M3x8 để lắp ráp giá đỡ dọc vào khớp nối.
4. Lắp các vít lỏng lẻo để bạn có thể di chuyển các bộ phận lên/xuống/trước/sau.
5. Đổ đầy khu vực đỗ vòi phun cho đến khi đầy và hơn một chút, bằng silicone chịu nhiệt cao. Sử dụng một miếng bìa carton đã thấm nước, làm mịn bề mặt trên cùng và theo đường cong của mô hình. Để khô qua đêm. Nước trên bìa carton giúp tránh silicone dính vào nó và dễ dàng làm phẳng hơn. Dùng khăn giấy để lau sạch bất kỳ phần thừa nào.

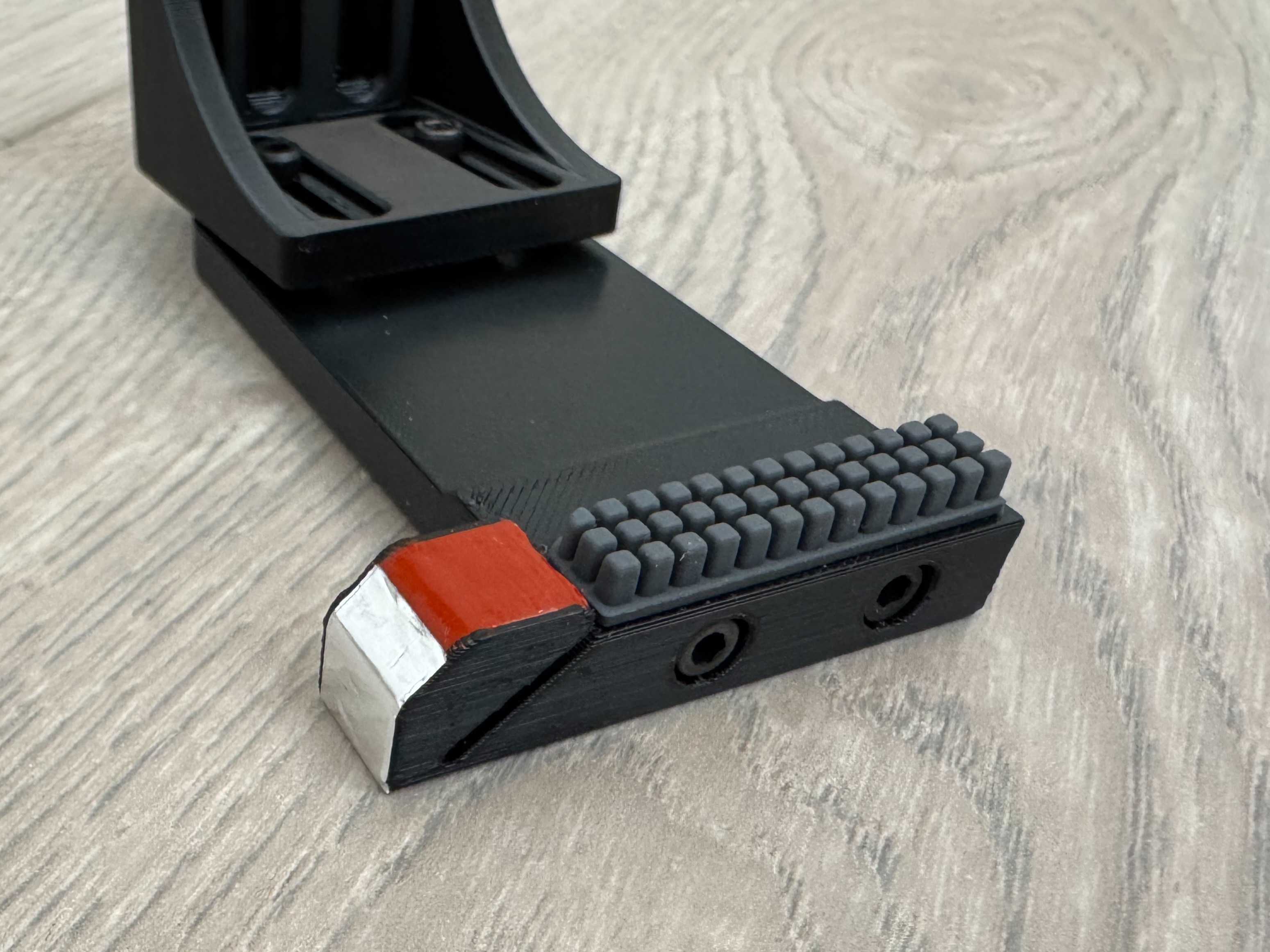

6. Sau khi khô, làm sạch phần silicone thừa có thể dính vào giá đỡ cọ rửa và tùy chọn cắt và dán một miếng băng keo nhôm tự dính nhỏ vào cạnh trước của bộ phận đỗ vòi phun.
7. Lắp cọ rửa silicone bằng băng dính hai mặt có sẵn trên cọ rửa.
8. Lắp bộ phận cọ rửa vào giá đỡ cọ rửa bằng 2x vít M3x10 (hoặc dài hơn nếu sử dụng miếng đệm).
9. Lắp các đai ốc T bi lò xo M3 vào ray nhôm phía sau.
10. Lắp bộ phận bằng 2x vít M3x10.

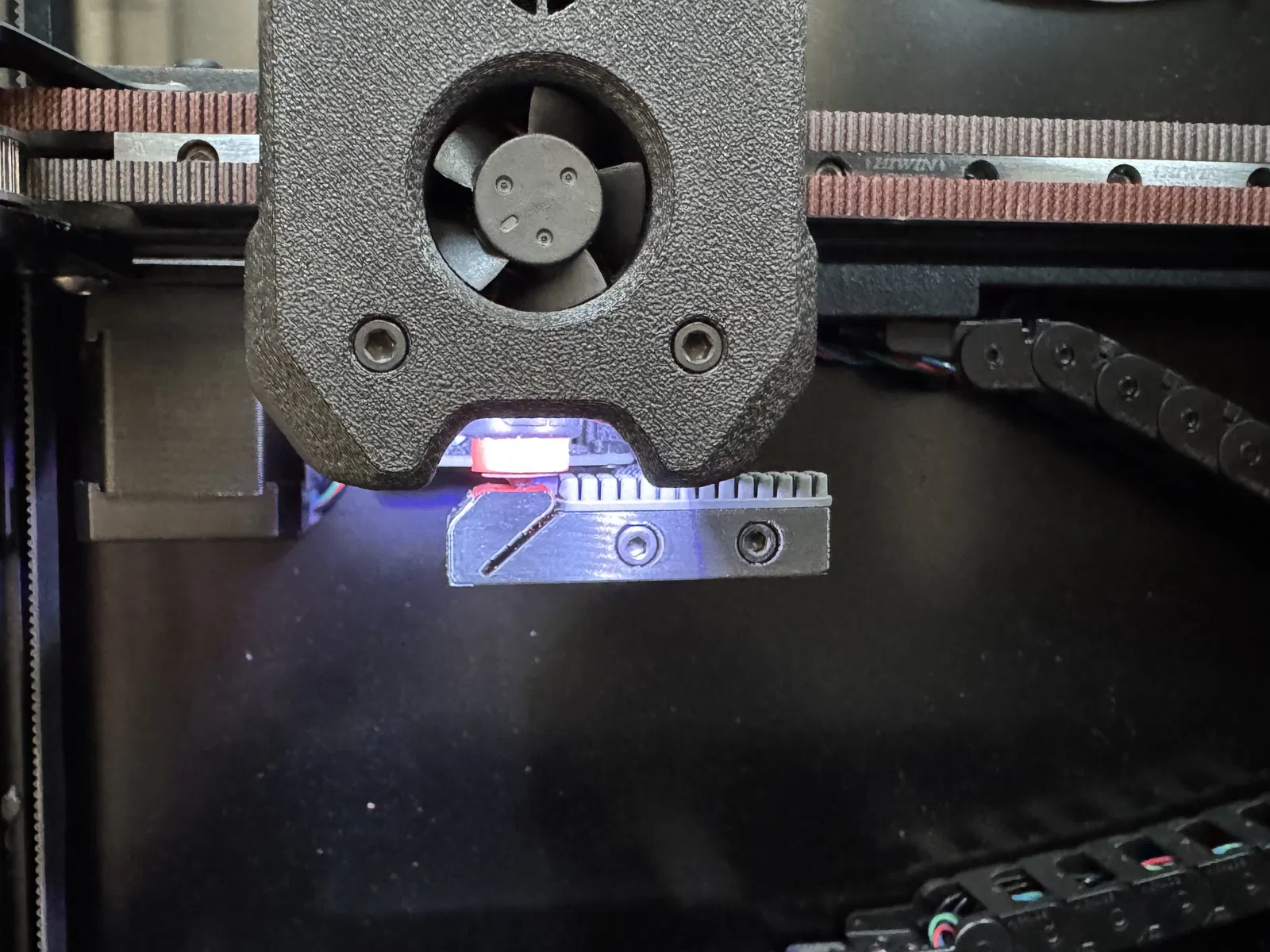

11. Di chuyển đầu máy của bạn qua khu vực cọ rửa và điều chỉnh các vít sao cho vòi phun nằm ngay giữa cọ rửa và chạm vào khoảng 1mm. Bạn muốn nó chạm vào cọ rửa nhưng không chạm đáy của cần gạt.
12. Hạ ray dẫn động của bạn xuống Z 5.0mm. Kiểm tra xem có đủ khoảng hở giữa cọ rửa và bàn máy không. Cẩn thận khi bạn hạ thấp chiều cao Z, nếu bạn di chuyển cọ rửa vòi phun quá xa về phía trước, nó có thể va chạm với bàn máy. Nếu điều đó xảy ra, hãy di chuyển cánh tay gạt hơi lùi lại cho đến khi nó cách xa bàn máy.

Macro làm sạch vòi phun:

Trong ERCF của tôi, tôi sử dụng macro sau để làm sạch vòi phun. X34 là vị trí đỗ vòi phun, X80 là điểm cuối của chuyển động lau.

[gcode_macro _CLEAN_NOZZLE_GANTRY]
gcode:
   SAVE_GCODE_STATE NAME=clean_nozzle_gantry
   G90
   G1 X34 F18000
   G1 X80 F18000
   G1 Y357 F18000
   G1 X34 F18000
   G1 X80 F18000
   RESTORE_GCODE_STATE NAME=clean_nozzle_gantry

Điều chỉnh X34 ở trên để là vị trí X bên trái nhất của cọ rửa, mà không chạm vào nó và cũng không chạm vào bộ phận đỗ vòi phun/bịt kín.

Điều chỉnh vị trí Y359 để là giữa cọ rửa.

Điều chỉnh vị trí X80 ở trên để là vị trí X bên phải nhất của cọ rửa, mà không chạm vào nó.

Bạn có thể tìm giá trị của mình bằng cách home X & Y sau đó sử dụng mainsail để đặt đầu máy ở vị trí bên trái nhất của cọ rửa và bên phải nhất của cọ rửa. Điều chỉnh Y để ở giữa hoặc càng gần giữa càng tốt.

Sau đó, cập nhật các biến bên dưới trong mmu_macro_vars.cfg như sau.

CHÚ Ý: Mặc dù bộ phận đỗ vòi phun có thể chịu nhiệt độ liên tục 287°C (tùy thuộc vào RTV được sử dụng), tuy nhiên, nên đặt biến enable_park_runout thành false vì bạn không muốn đỗ vòi phun trên lớp bịt kín và đợi trong thời gian dài để tránh bị chảy.

Trong macro bên dưới, X38 Y357 là vị trí giữa bộ phận silicone của bộ phận đỗ vòi phun.

[gcode_macro _MMU_SEQUENCE_VARS]

variable_enable_park_printing   : 'toolchange,load,unload,runout,pause,cancel'
variable_enable_park_standalone : 'toolchange,load,unload,pause,cancel'
variable_enable_park_disabled   : 'pause,cancel'


variable_park_toolchange        : 38, 357, 1, 5, 2
variable_park_runout            : 38, 357, 5, 10, 2
variable_park_pause             : 38, 357, 5, 10, 2
variable_park_cancel            : 38, 357, 10, 5, 5

variable_post_form_tip_position : 38, 357, 0

variable_user_post_load_extension     : ' _CLEAN_NOZZLE_GANTRY'

và nếu sử dụng bộ cắt sợi:

[gcode_macro _MMU_CUT_TIP_VARS]
variable_restore_position       : False

CHÚ Ý: Ngoài ra, hãy đảm bảo thời gian chờ bộ phận gia nhiệt của bạn được đặt thành thấp nhất có thể (hiện tại là 60 giây).

[mmu]
disable_heater: 60  # Độ trễ tính bằng giây sau đó bộ phận gia nhiệt của đầu máy sẽ bị tắt trong trạng thái MMU_PAUSE

Để hình thành đầu sợi và hiểu rõ hơn về các cài đặt trên, vui lòng truy cập: https://github.com/moggieuk/Happy-Hare/blob/main/doc/toolchange_movement.md
